7. Мониторинг
7.1. Световая индикация
7.1.1. Рабочие состояния

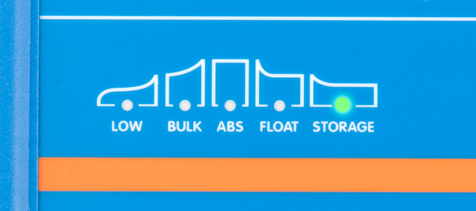

Устройство Smart IP43 Charger имеет несколько светодиодных индикаторов, по которым можно определить текущее состояние заряда и другую рабочую информацию.
Индикация светодиодов приведена в таблице ниже:
7.1.2. Состояния ошибки
При возникновении ошибки загорается красный светодиод ALARM, затем можно свериться со светодиодами состояния заряда, чтобы определить конкретное состояние ошибки.
Индикация светодиодов приведена в таблице ниже:
Состояние ошибки | НИЗКИЙ | ИНТЕНСИВНЫЙ | АБС | ПЛАВАЮЩИЙ | СОХРАНЕНИЕ | ТРЕВОГА |
|---|---|---|---|---|---|---|
Защита времени интенс. заряда | Выкл | Мигает | Выкл | Выкл | Выкл | Горит |
Внутренняя ошибка* | Выкл | Мигает | Мигает | Мигает | Выкл | Горит |
Перенапряжение зарядного устройства | Выкл | Выкл | Мигает | Выкл | Мигает | Горит |
Чрезмерный ток зарядного устройства | Выкл | Мигает | Выкл | Выкл | Мигает | Горит |
Низкое напряжение сети | Мигает | Выкл | Выкл | Выкл | Выкл | Горит |
Соединение с BMS потеряно | Выкл | Выкл | Выкл | Мигает | Мигает | Горит |
* Обратите внимание, что предупреждение #31 (Значение входного напряжения вне допустимых пределов) имеет такой же код светодиодной индикации. Разница в том, что при предупреждении #31 устройство продолжает работу.
7.2. VictronConnect
[en] The Smart IP43 Charger operation can be monitored in real-time and/or after completion of a charge cycle using a Bluetooth enabled device (mobile phone or tablet) with the VictronConnect app; this includes live data such as charger output voltage, output current, the current charge stage, charge cycle statistics, warnings, alarms and errors.
[en] When a Bluetooth connection is established with the charger, detailed data is available across three different overview screens available (STATUS, GRAPH and HISTORY), each displaying different monitoring or historical data spanning back over the last 40 charge cycles; the desired screen can be selected by either selecting the related title or by swiping between screens.
[en] It is also possible to view and monitor key data and notifications directly in the VictronConnect Device list Local page without connecting to the charger, via Instant readout functionality.
7.2.1. Экран состояния

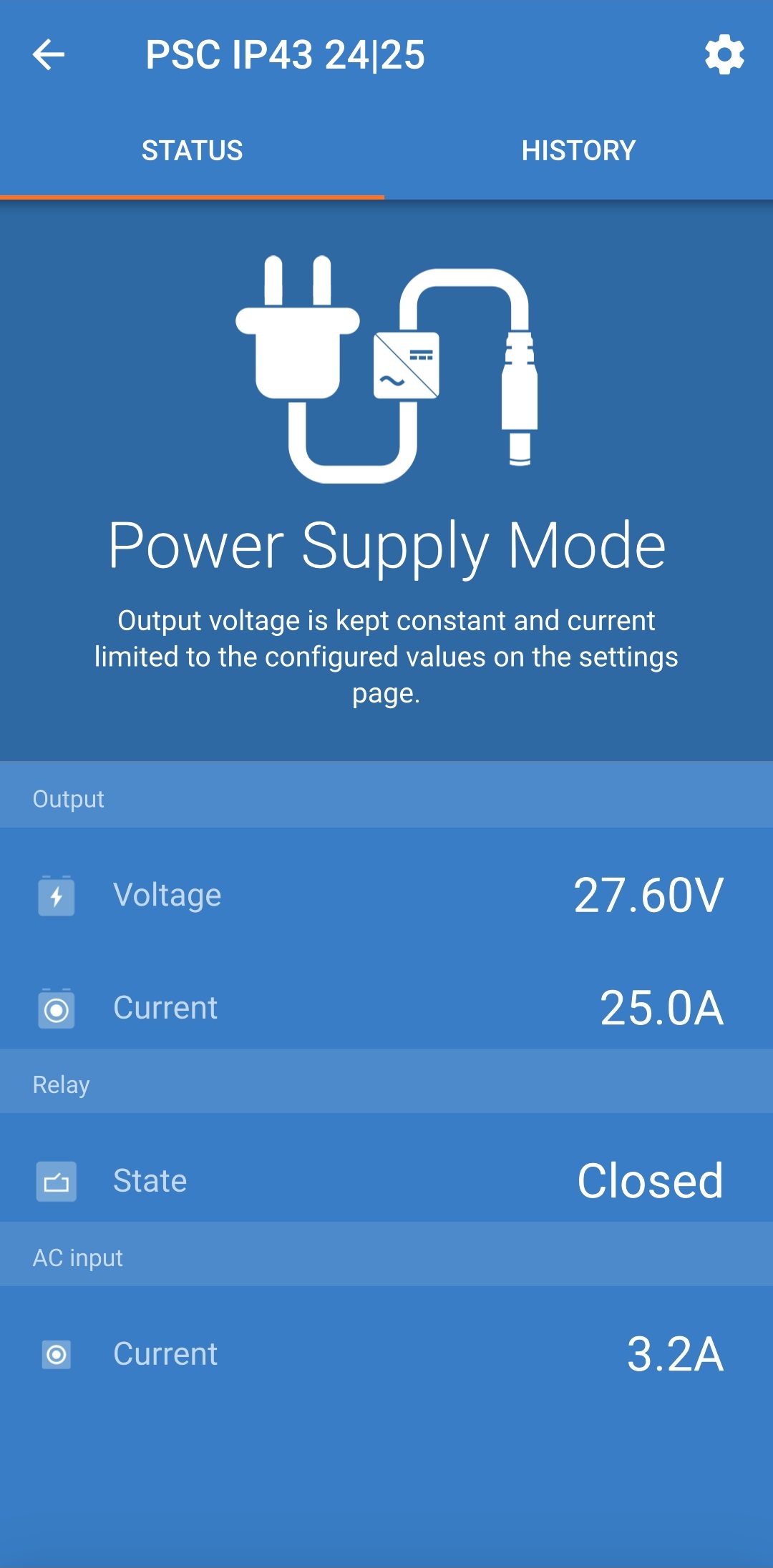

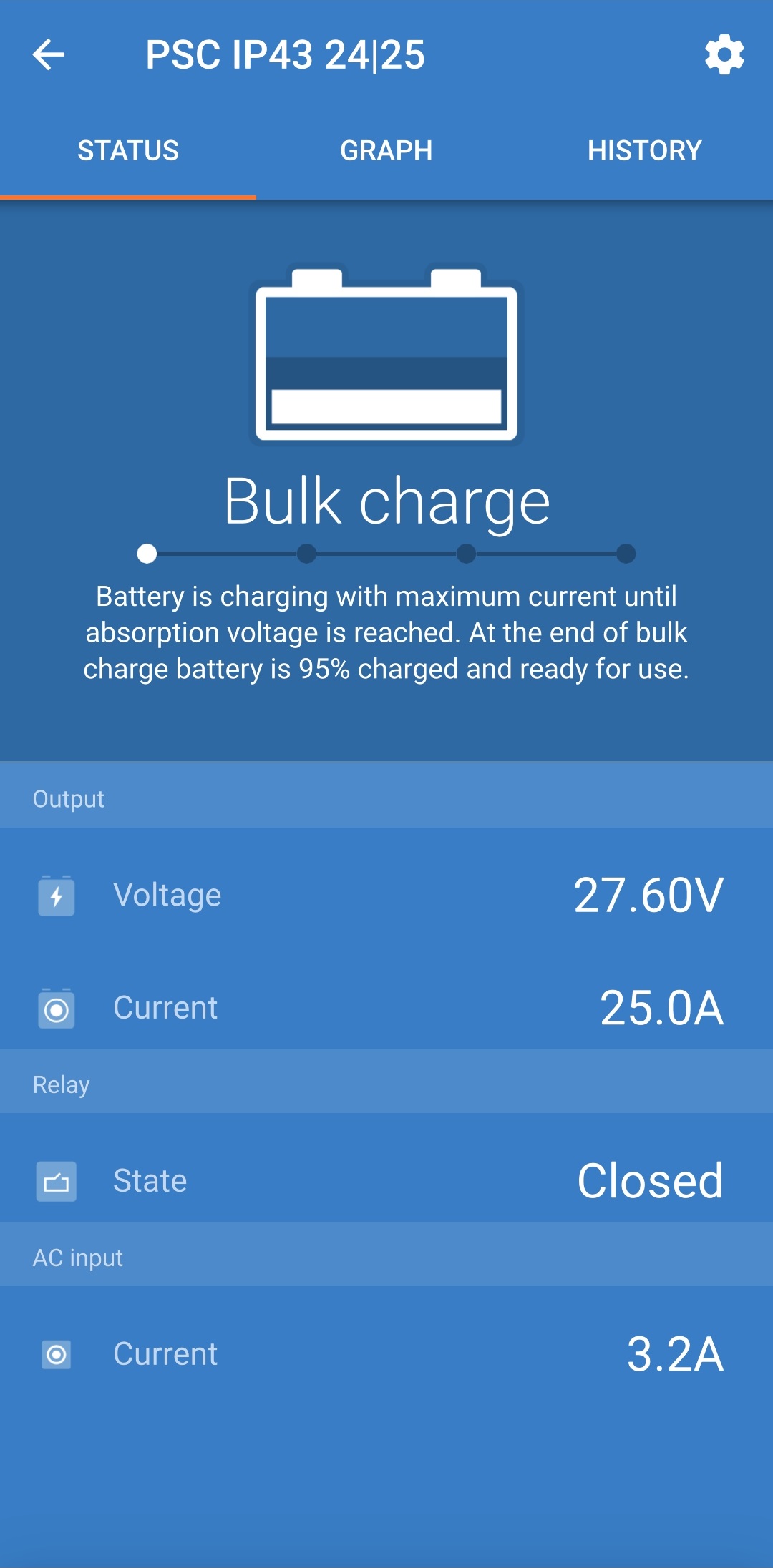

Экран STATUS (состояние) является основным обзорным экраном; отображает режим работы (зарядное устройство или источник питания), состояние активного заряда (в режиме зарядного устройства), напряжение батареи и ток заряда/выходной ток.
Эти данные будут обновляться непрерывно в режиме реального времени по мере выполнения цикла зарядки.
7.2.2. Экран графиков

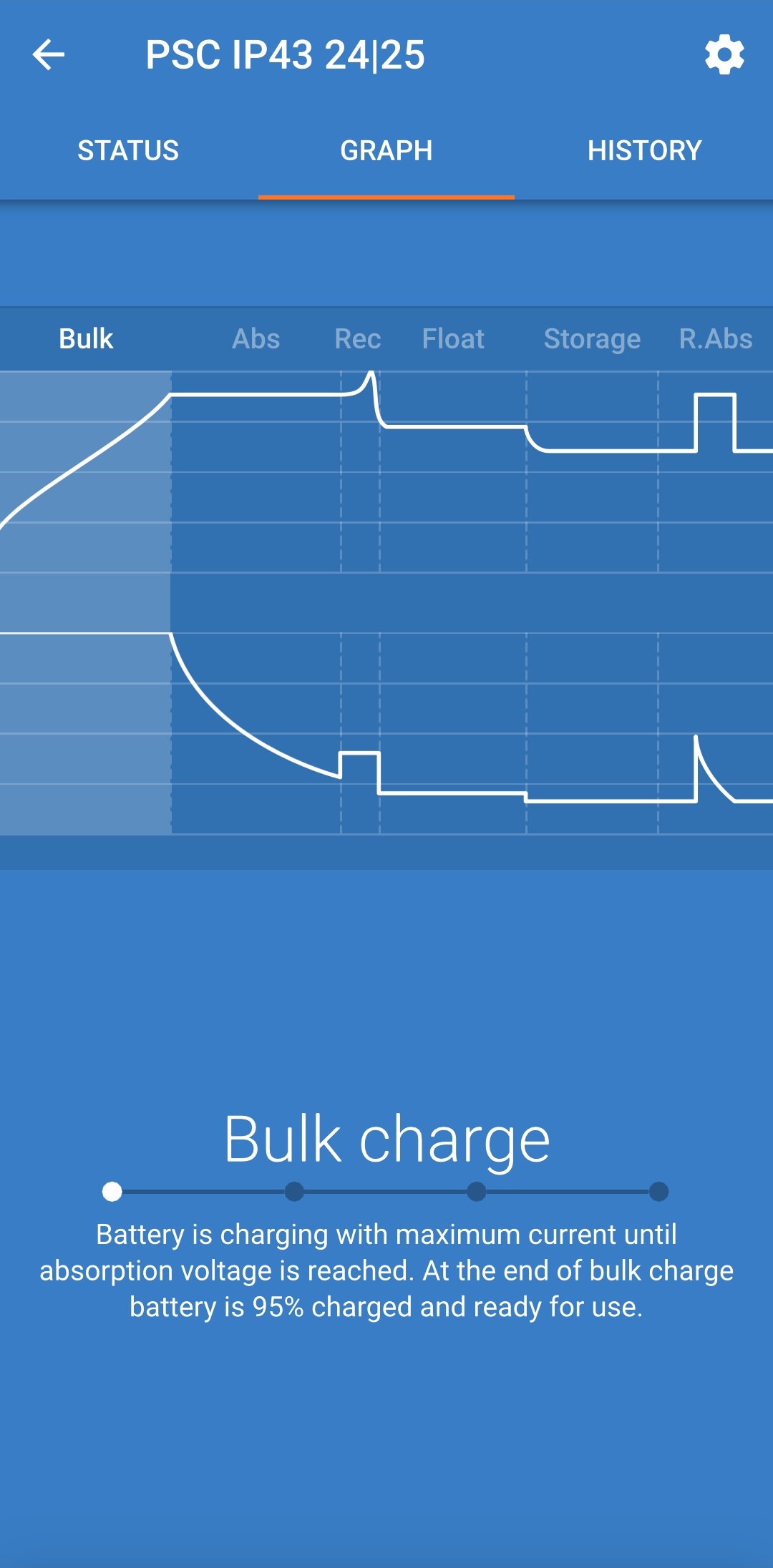

Экран GRAPH (график) обеспечивает простое для понимания графическое представление каждого состояния зарядки в зависимости от типичного напряжения батареи и тока заряда.
Текущий этап зарядки также выделен и указан, вместе с кратким объяснением.
7.2.3. Экран истории

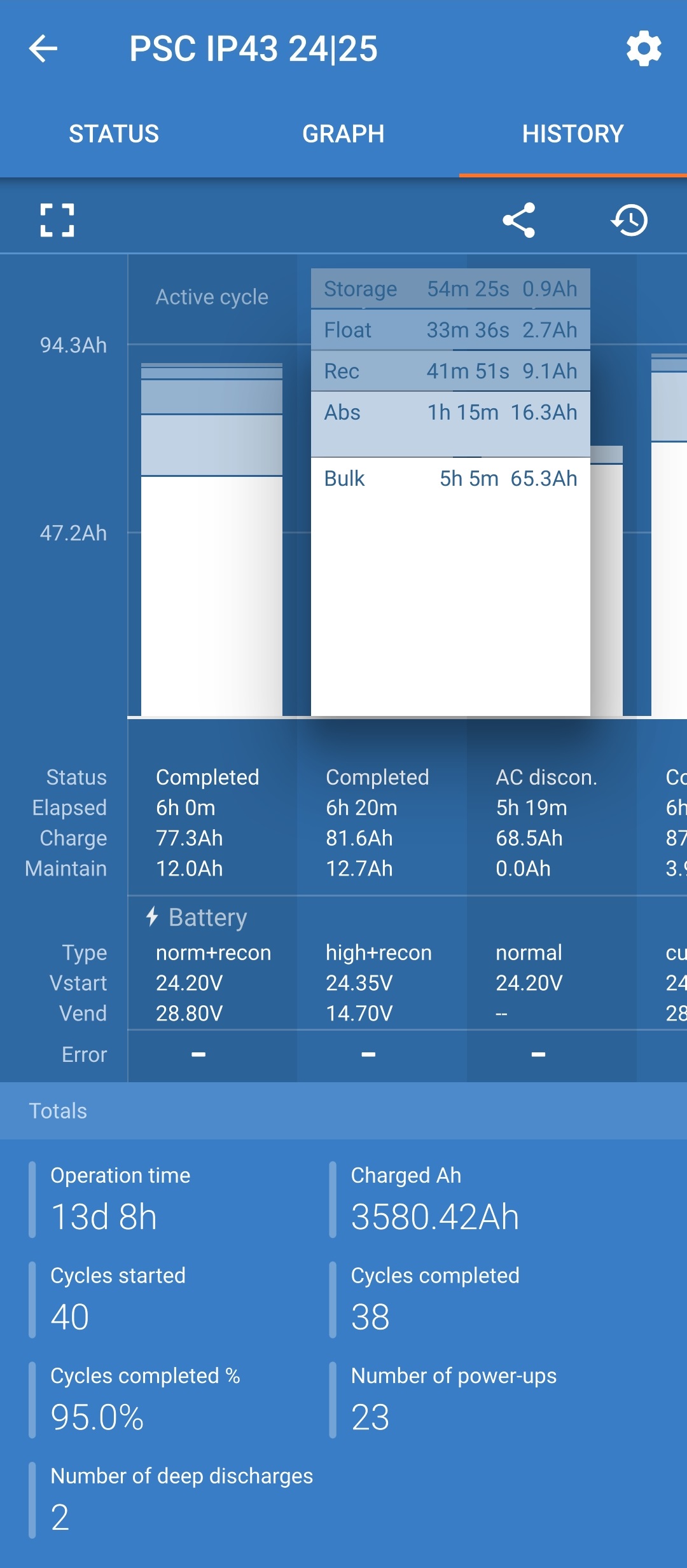

Экран HISTORY (история) является невероятно подробным справочником, поскольку он содержит данные об использовании за прошлые периоды за весь срок службы зарядного устройства и подробную статистику за последние 40 циклов зарядки (даже если цикл зарядки завершен только частично).

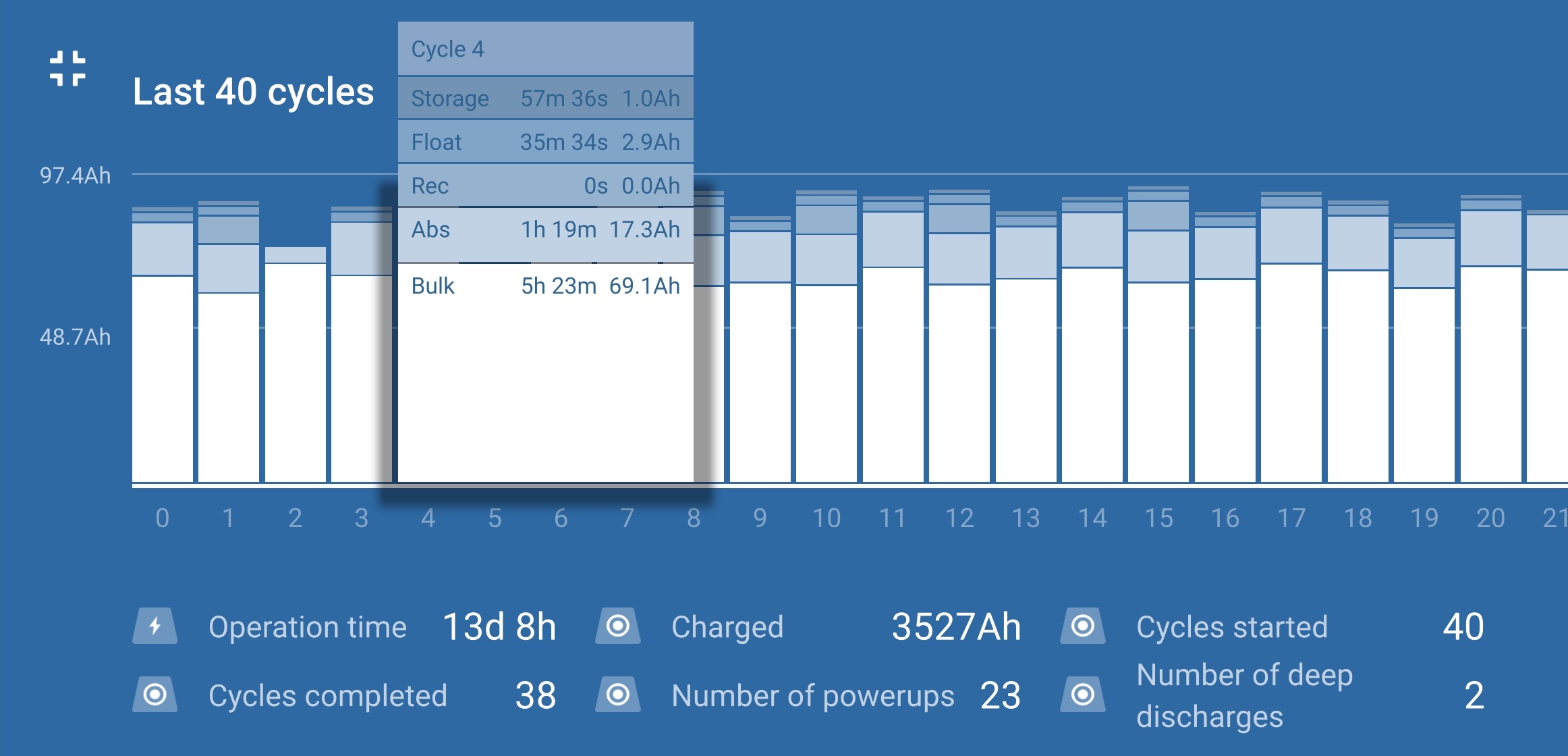

При выборе полноэкранного режима данные отображаются в альбомном режиме, при этом одновременно отображается значительно больше дней.
Обзор цикла
Расширяемая гистограмма, показывающая время, затраченное на каждом этапе зарядки, и емкость заряда, обеспечиваемую (в Ач) во время каждого этапа зарядки
Статус
Подтверждает, был ли цикл зарядки успешно завершен или он был завершен досрочно/прерван, включая причину/основание для завершения
Время истекло
Время, затраченное на этапы перезарядки (интенсивная и абсорбционная)
Заряд
Общая емкость, обеспечиваемая на этапах перезарядки (интенсивная и абсорбционная)
Поддержка
Общая емкость, предоставляемая на этапах обслуживания заряда (плавающая, сохранение и обновление)
Тип
Используемый режим цикла зарядки; либо «Built-in preset» (Встроенная предустановка), либо «User defined» (Пользовательская настройка), определяемая пользователем
Vstart
Напряжение батареи при начале зарядки
Vend
Напряжение батареи после завершения зарядки (конец этапа абсорбционной зарядки)
Ошибка
Отображает, произошли ли какие-либо ошибки во время цикла зарядки, включая номер ошибки и описание
Время работы
Общее время работы в течение срока службы зарядного устройства
Заряжен Ач
Общая емкость заряда (в Ач), обеспечиваемая в течение срока службы зарядного устройства
Начатых циклов
Общее количество циклов зарядки, начатых в течение срока службы зарядного устройства
Оконченных циклов
Общее количество циклов зарядки, выполненных за весь срок службы зарядного устройства
Оконченных циклов %
Процент циклов зарядки, выполненных в течение срока службы зарядного устройства
Количество включений
Количество включений зарядного устройства в течение срока службы зарядного устройства
Количество полных разрядов
Количество раз, когда зарядное устройство заряжало сильно разряженную батарею в течение срока службы зарядного устройства
