Smart IP43 Charger

La gamma Smart IP43 Charger è progettata per essere montata in modo permanente utilizzando le linguette di montaggio integrate nel dissipatore di calore.

Individuare una posizione adeguata e sicura per installare il caricabatterie su un substrato non infiammabile, che abbia almeno 10 cm di spazio libero intorno e un buon flusso d'aria/ventilazione naturale; non installare o collocare/far funzionare il caricabatterie sopra la batteria, direttamente sopra la batteria o in un compartimento sigillato che la contenga.

Montare il Smart IP43 Charger in verticale con i terminali rivolti verso il basso; fissarlo con viti a testa a croce/flangia adeguate attraverso i fori/le fessure di montaggio.

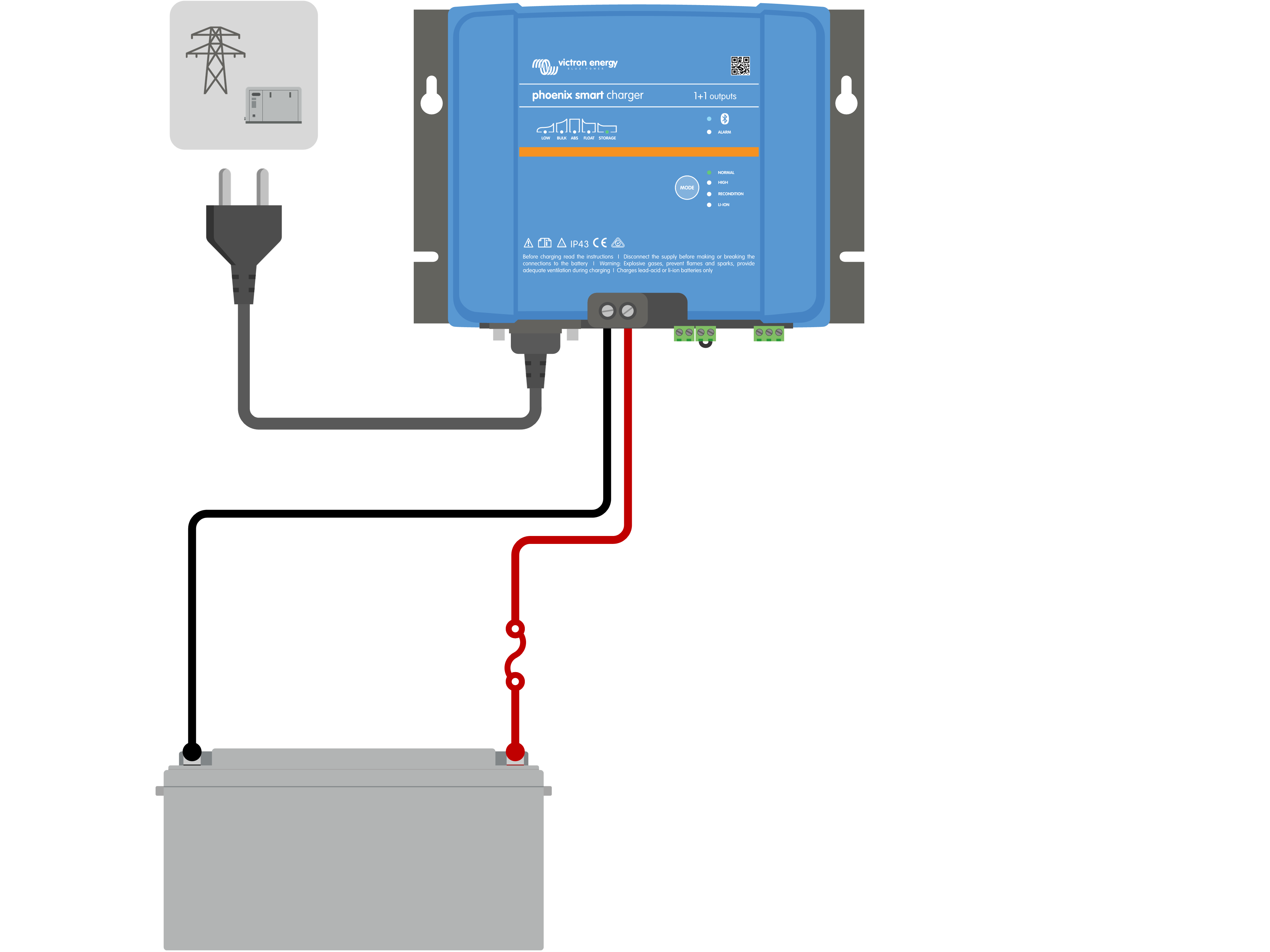

Collegare un adeguato cablaggio CC tra i morsetti BATTERY del Smart IP43 Charger (la coppia di serraggio delle viti dei morsetti deve essere di 2,4 Nm) e la batteria o il bus di distribuzione della batteria o del sistema CC: quando si collega l’alimentazione CC, tutti i LED si illuminano brevemente.

Esistono istruzioni specifiche di collegamento del cablaggio per la carica di una batteria installata all'interno di un veicolo; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio".

Collegare il cavo di alimentazione CA del Smart IP43 Charger a una presa di corrente; dopo un breve intervallo di tempo, si accendono brevemente tutti i LED, poi si accendono i LED che indicano la modalità di carica e lo stato di carica attuali.

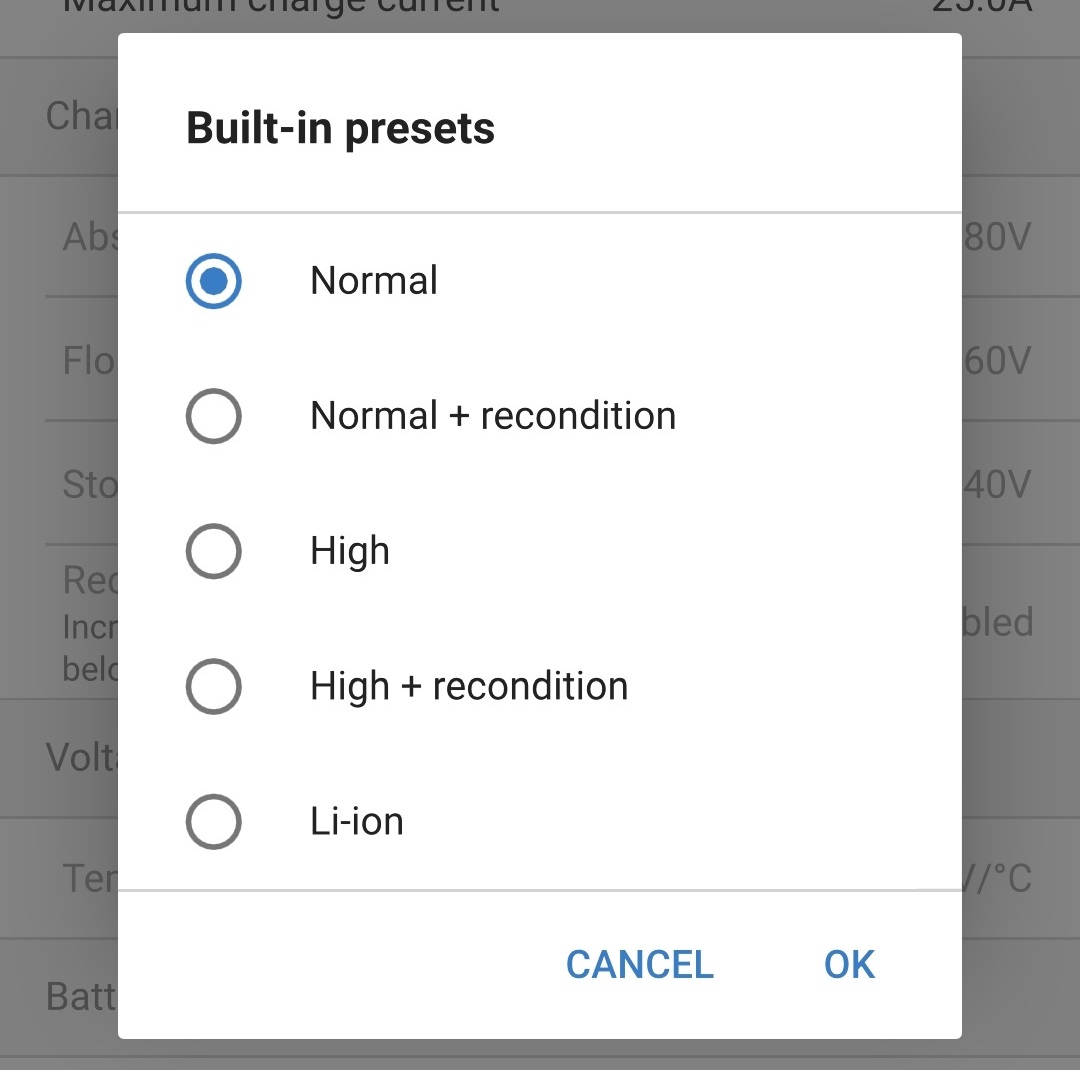

Selezionare la modalità di carica e il limite di corrente di carica più appropriati per il tipo e la capacità della batteria.

Tutte le impostazioni vengono memorizzate e non si perdono quando si scollega il caricabatterie dall’alimentazione di rete o dalla batteria.

Quando il LED ABS è illuminato, il caricabatterie è passato allo stadio di assorbimento (la fase di massa è completa); la batteria sarà carica all’80 % circa (o >95 % per le batterie agli ioni di litio) e potrà essere rimessa in servizio, se necessario.

Quando si illumina il LED FLOAT, il caricabatterie è entrato nella fase di mantenimento (la fase di assorbimento è stata completata); la batteria è completamente carica (100%) e pronta per riprendere la sua funzione.

Quando si illumina il LED STORAGE, il caricabatterie è entrato nella fase di accumulo (la fase di mantenimento è stata completata); per conservare la piena carica della batteria, questa può rimanere in carica continua per un lungo periodo di tempo.

Per interrompere la carica, scollegare l'alimentazione del cavo di alimentazione CA.
