6. Configuración
6.1. Modos de carga
Hay tres modos de carga integrados (normal, alto e iones de litio) y además se puede incluir una fase opcional de reacondicionamiento (excepto en el modo iones de litio).
Los modos de carga integrados y la lógica de carga adaptativa están bien adaptados para los tipos de baterías más comunes, como las de plomo-ácido inundadas, AGM, gel y LiFePO4.
Se puede seleccionar el modo de carga necesario con el botón MODE (modo) o con la aplicación VictronConnect. Consulte los apartados “Ajustes - Uso del botón MODO” y “Ajustes - Uso de VictronConnect” para más información.
Si es necesario, el usuario puede definir sus propios ajustes mediante la configuración avanzada con la aplicación VictronConnect y un dispositivo con Bluetooth (como un teléfono móvil o una tablet). Véase el apartado de “Configuración avanzada” para más información.
Los ajustes realizados se guardan y no se perderán al desconectar el cargador de la alimentación de la red o de la batería.
6.1.1. Charge voltage (tensión de carga)
Solo con seleccionar el modo de carga integrado adecuado para el tipo de batería que se va a cargar (véanse las recomendaciones del fabricante de la batería), los ajustes de tensión de cada fase de carga se modificarán según la siguiente tabla:
Aviso
Compensación de temperatura: La tensión de carga se compensa automáticamente en función de la temperatura ambiente (a menos que esté en modo ion litio o que se haya desactivado manualmente). Para más información, véase el apartado “Funcionamiento - Compensación de temperatura”.
6.1.2. Modo reacondicionamiento
Si se habilita, la fase de reacondicionamiento se incluye en el ciclo de carga. Úsela solo si es necesario para corrección/mantenimiento. Para más información, véase el apartado “Funcionamiento - Algoritmo de carga”.
Si se habilita el modo de reacondicionamiento, el LED RECONDITION (reacondicionamiento) se encenderá y parpadeará durante la fase de reacondicionamiento.
El modo de reacondicionamiento puede habilitarse y deshabilitarse con el botón MODE (modo) o con la aplicación VictronConnect. Consulte los apartados “Ajustes - Uso del botón MODO” y “Ajustes - Uso de VictronConnect” para más información.
6.1.3. Modo de corriente baja
Si se habilita, la corriente de carga máxima queda limitada a un nivel considerablemente reducido (varía según el modelo, véanse las “Especificaciones” para más información) con respecto a la corriente de carga máxima nominal.
Se recomienda el modo de corriente baja cuando se cargan baterías de menor capacidad con un cargador de alta corriente. Cargar con una corriente de carga excesiva puede provocar degradación prematura y sobrecalentamiento de las baterías.
Normalmente la máxima corriente de carga de las baterías de plomo-ácido no debe superar los 0,3C aproximadamente (más del 30 % de la capacidad de la batería en Ah) y la máxima corriente de carga de las baterías LiFePO4 debería superar los 0,5C aproximadamente (más del 50 % de la capacidad de la batería en Ah).
Cuando el modo de corriente baja está habilitado, el LED LOW (baja) parpadea.
El modo de corriente baja puede habilitarse y deshabilitarse con el botón MODE (modo) o con la aplicación VictronConnect. Consulte los apartados “Ajustes - Uso del botón MODO” y “Ajustes - Uso de VictronConnect” para más información.
6.2. Uso del botón MODE (modo)
Se puede seleccionar el modo de carga integrado y otros ajustes generales con el botón físico de MODO del cargador.
Para seleccionar un modo de carga integrado con el botón MODE:
Pulse brevemente el botón MODE (modo) para pasar por todos los modos de carga disponibles; se iluminará el LED situado al lado del modo de carga seleccionado.
Si es necesario, para activar el modo de reacondicionamiento siga pasando por las opciones disponibles. Cuando esté habilitado se iluminará el LED RECONDITION (reacondicionamiento) además del LED del modo de carga seleccionado.
Si es necesario, puede activar el modo de corriente baja (corriente de carga reducida). Para ello mantenga pulsado el botón MODE (modo) durante 3 segundos. Cuando esté activado, parpadeará el LED LOW (baja).
Para desactivar el modo de corriente baja, también es necesario mantener el botón MODE pulsado durante 3 segundos.
6.3. Con VictronConnect
La selección de un modo de carga integrado y otros ajustes generales deben hacerse con un dispositivo con Bluetooth (como un móvil o una tablet) a través de la aplicación VictronConnect.
Para más información sobre la aplicación VictronConnect, consulte el manual de usuario en Internet: https://www.victronenergy.com/live/victronconnect:start
Para seleccionar un modo de carga integrado con VictronConnect:
Descargue e instale la aplicación VictronConnect.
La aplicación VictronConnect puede descargarse desde:
Android – Google Play Store
iOS/Mac – Apple App Store
Active el Bluetooth en el móvil o en la tablet (si no está ya activado).

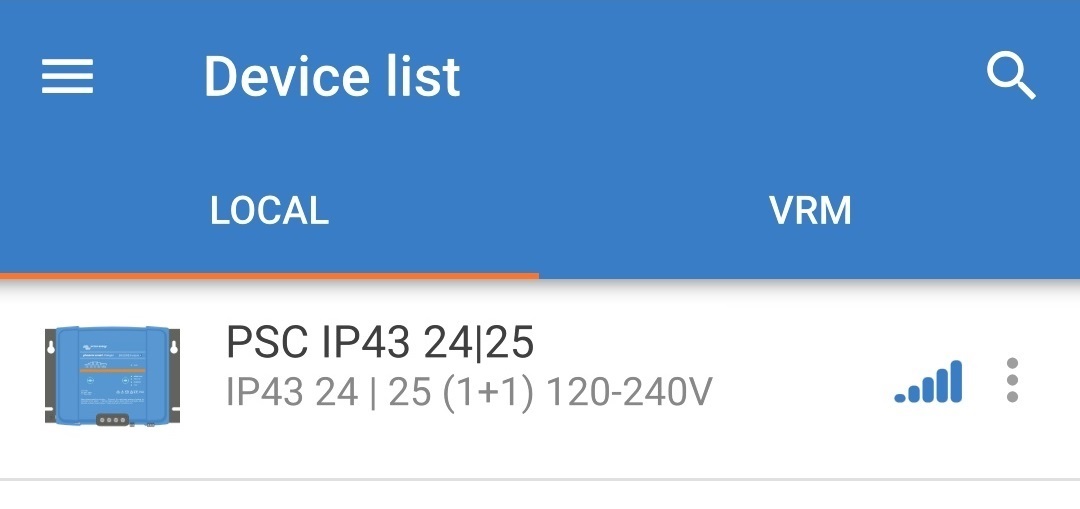

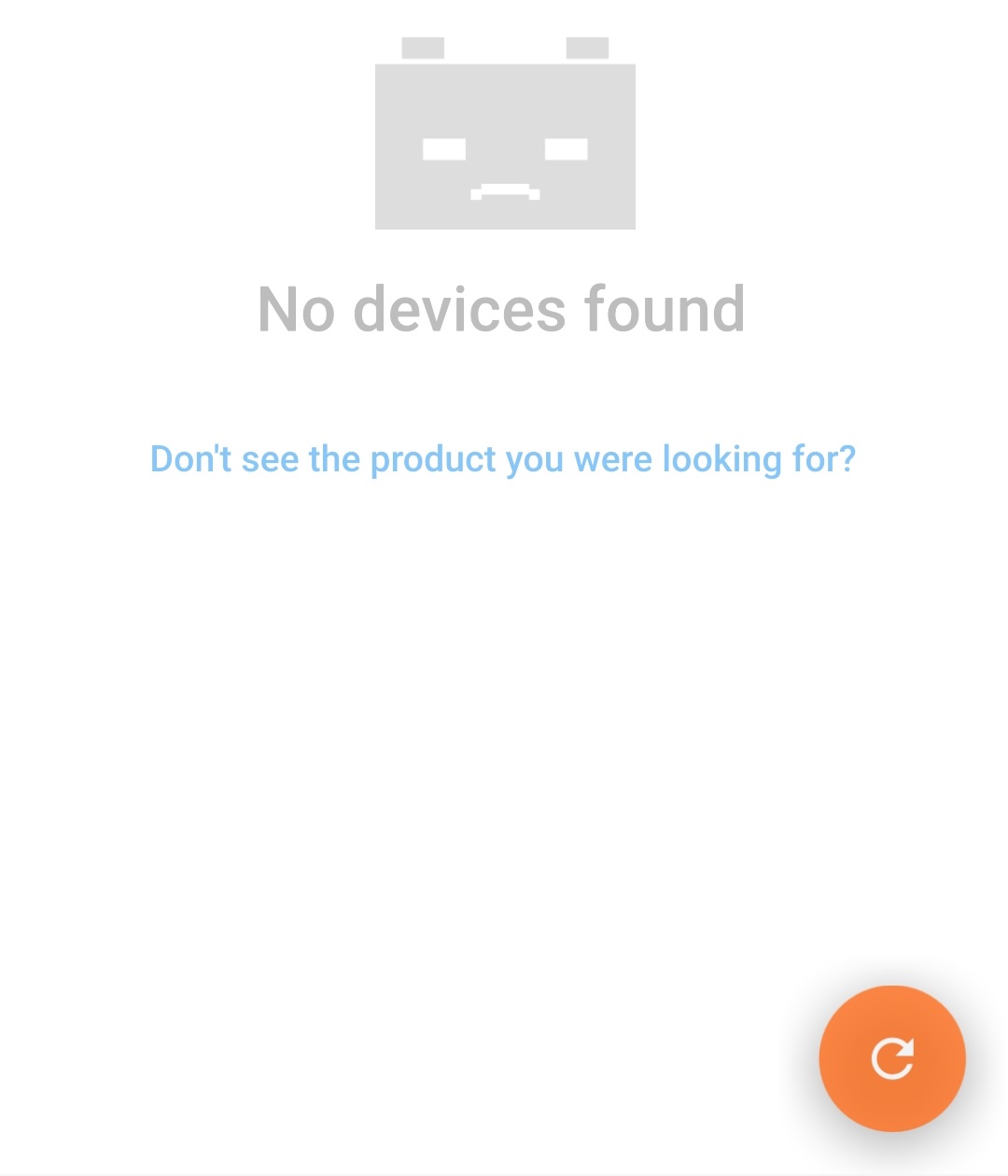

Abra la aplicación VictronConnect y busque el Phoenix Smart IP43 Charger en la página LOCAL. Si no aparece automáticamente, haga una búsqueda manual de los dispositivos detectables con el botón “scan” (botón redondo naranja con flecha circular) situado en la esquina inferior derecha.
Seleccione el Phoenix Smart IP43 Chargeren la lista de dispositivos LOCAL.

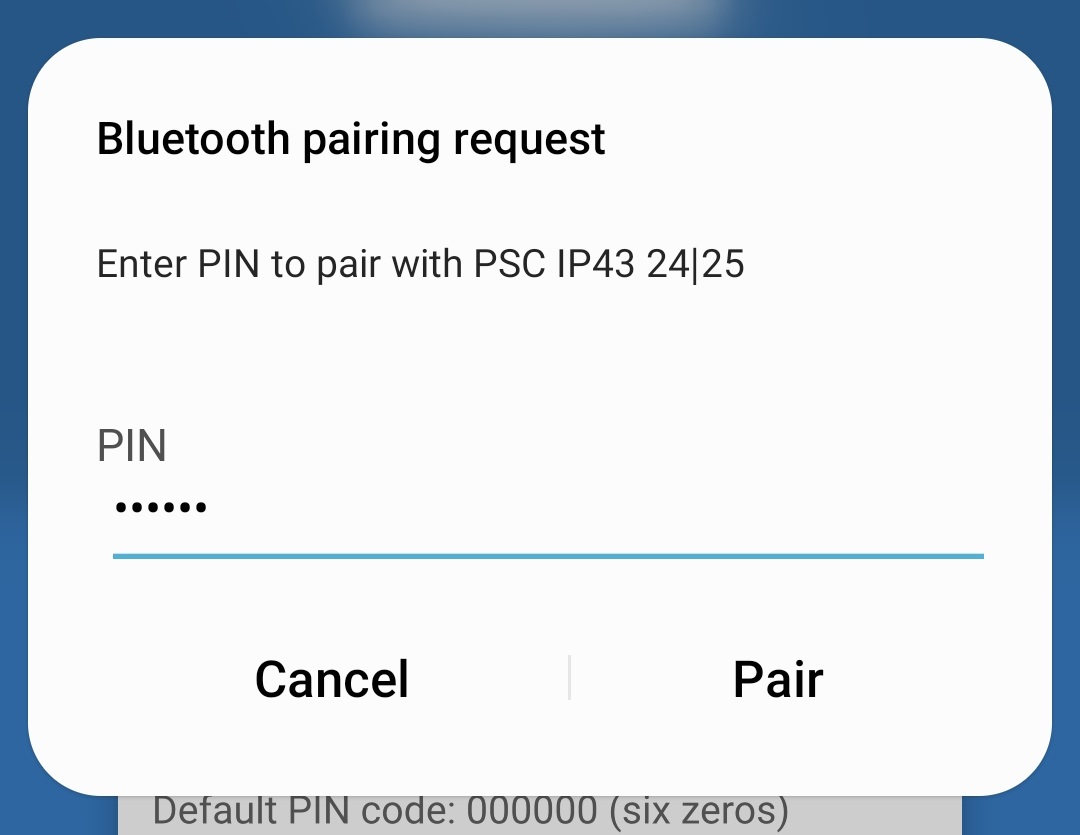

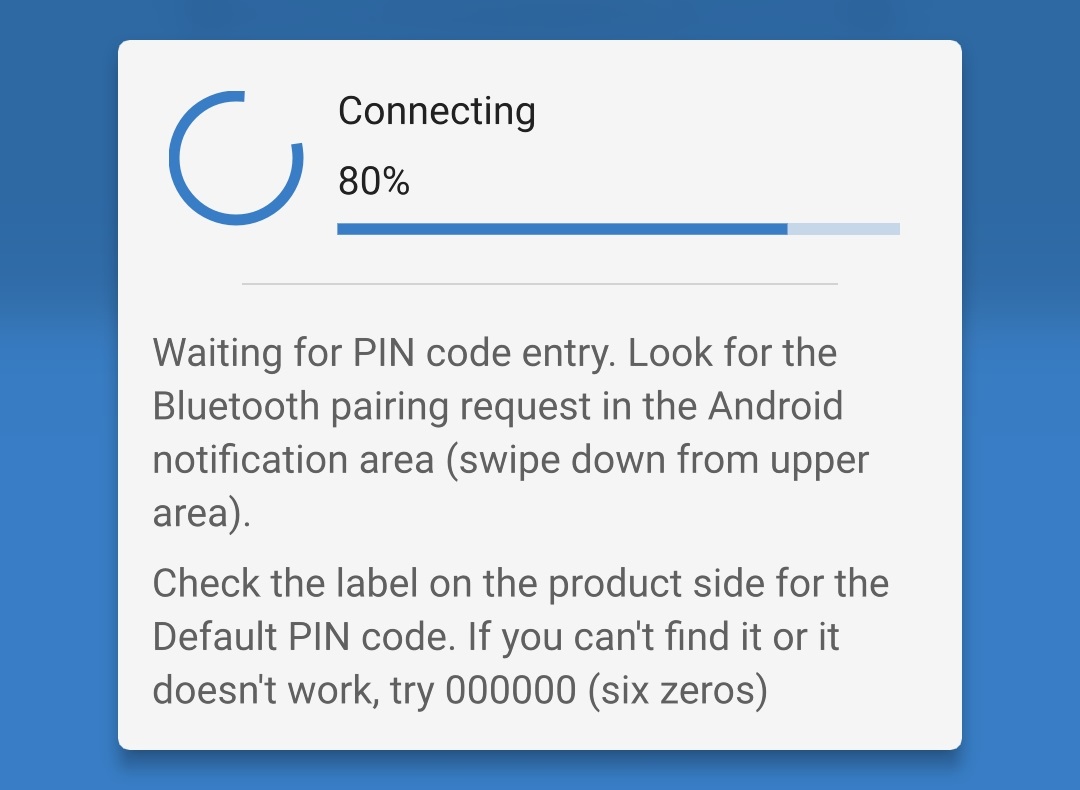

La primera vez que se conecte aparecerá un mensaje de “Bluetooth pairing request” (solicitud de emparejamiento del Bluetooth) pidiéndole el código PIN del Bluetooth. Introduzca el código PIN predeterminado 000000.

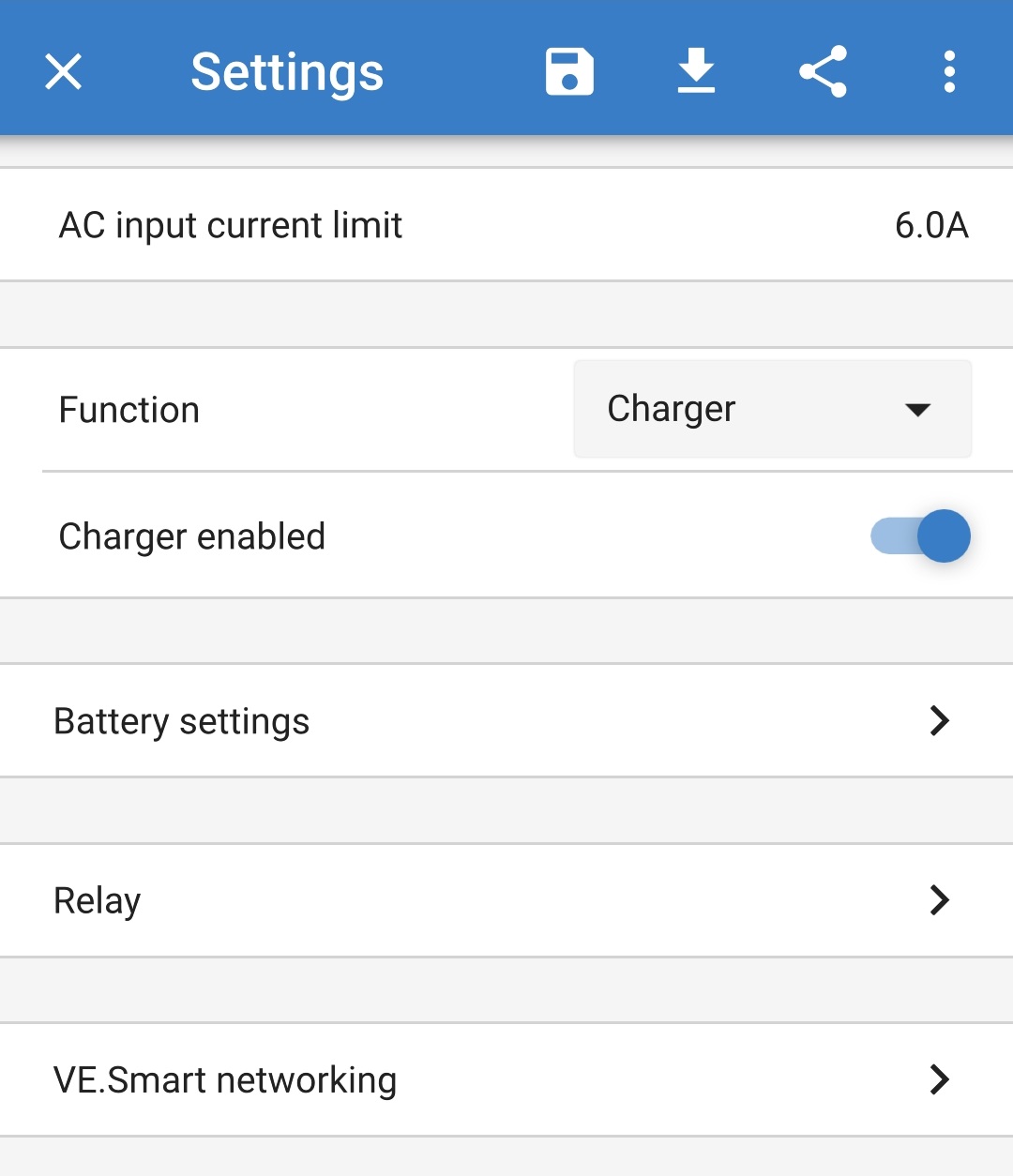

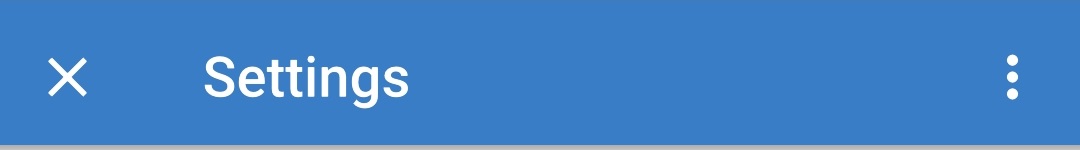

Acceda al menú de “Settings” (configuración) pulsando el icono de “Settings” (engranaje) de la esquina superior derecha.
Acceda al menú de “Battery settings” (ajustes de la batería) seleccionando la opción del menú “Battery settings”.

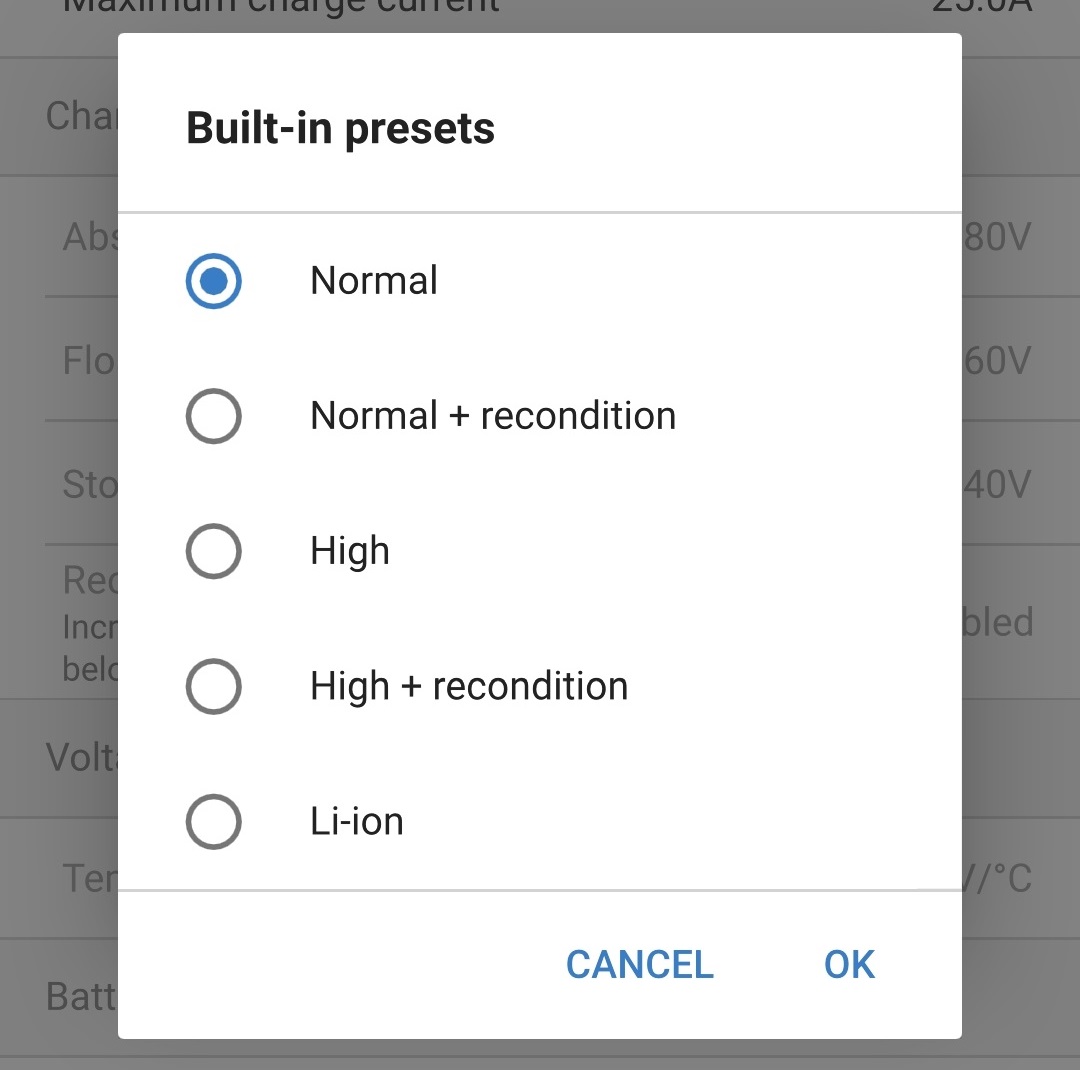

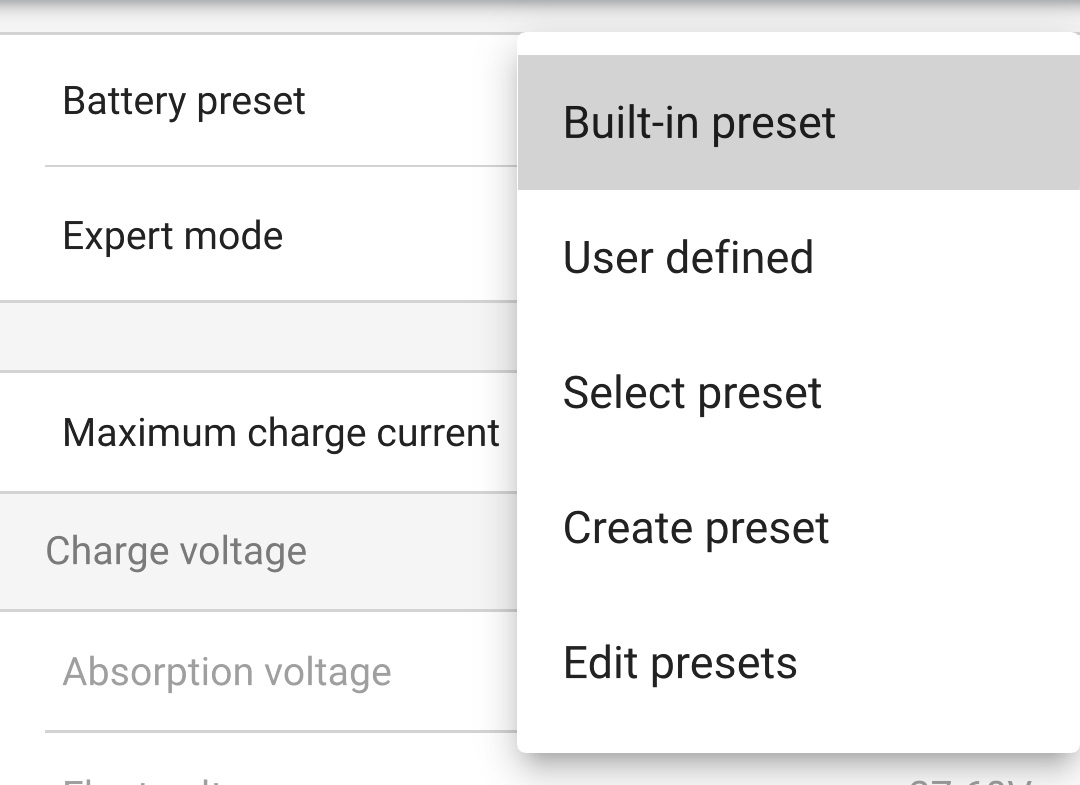

Despliegue el menú “Preconfiguración de la batería” y seleccione “Preconfiguración integrada” o “Seleccionar preconfiguración” para tipos de baterías más especializados.
Revise las opciones disponibles, seleccione la preconfiguración de carga más adecuada y pulse “OK”.
Si es necesario, configure una corriente de carga máxima más baja:

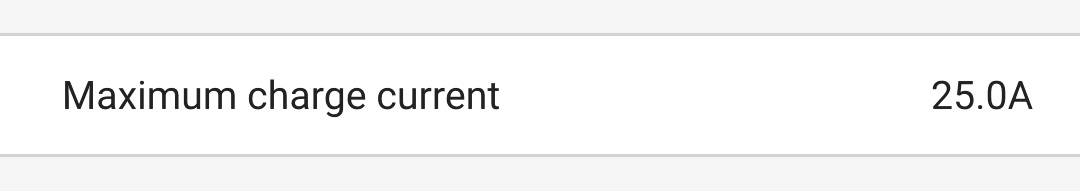

Acceda al menú de “Maximum charge current” (máxima corriente de carga) seleccionando la opción del menú “Maximum charge current”.

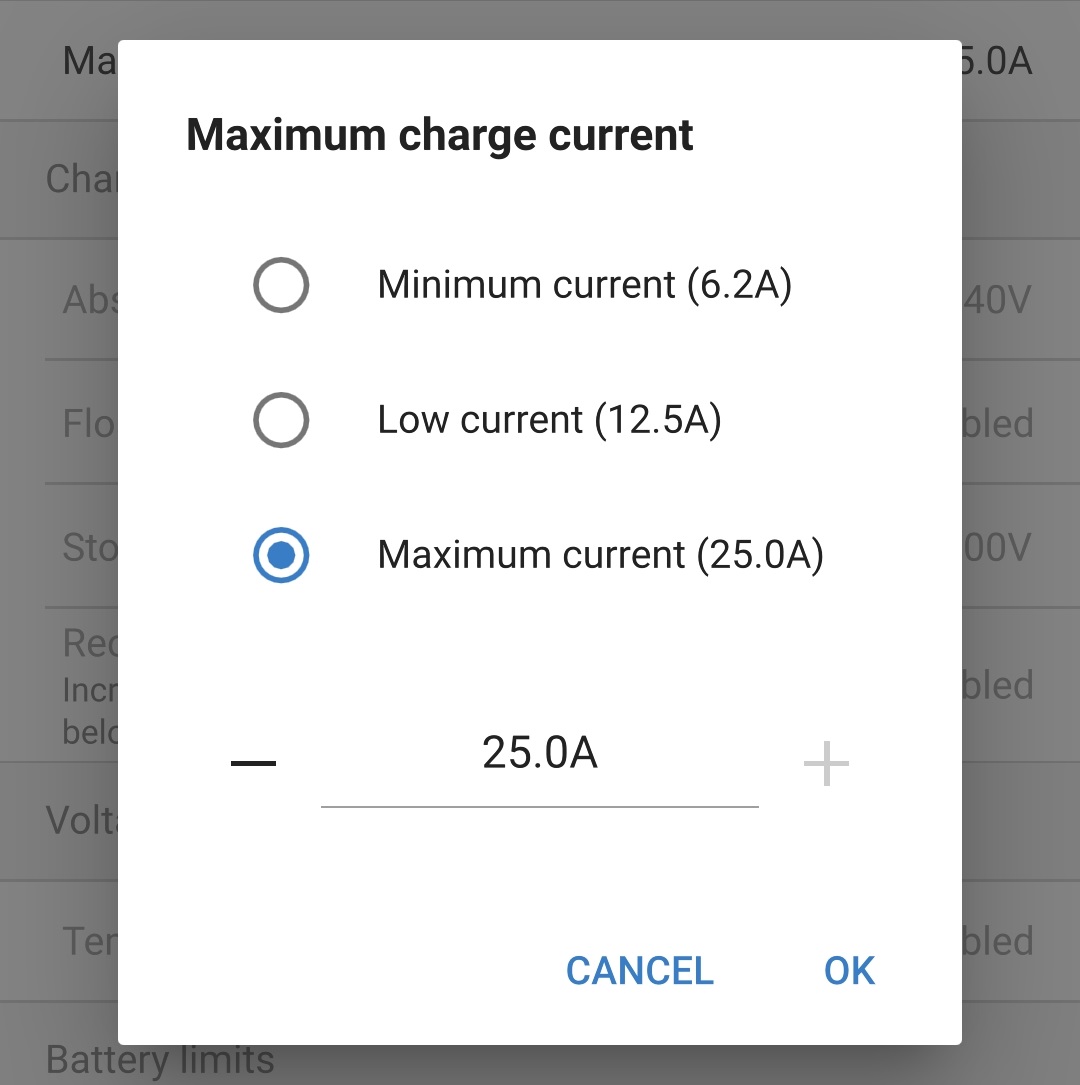

Revise las opciones disponibles y seleccione la preconfiguración de corriente de carga máxima más adecuada (mínima/baja/máxima) o especifique una corriente alternativa (entre los límites mínimo y máximo) usando los controles numéricos situados cerca de la parte inferior.
Confirme que todos los nuevos ajustes y tensiones de carga asociadas se han aplicado correctamente y son adecuados. La iluminación de los indicadores LED del Phoenix Smart IP43 Charger también se actualizará según el modo de carga seleccionado y los ajustes aplicados.
6.4. Bluetooth
6.4.1. Cambio del código PIN
Para evitar conexiones a Bluetooth no autorizadas, es muy recomendable cambiar el código PIN predeterminado.
Para cambiar el código PIN del Bluetooth:
Complete el emparejamiento y la conexión Bluetooth inicial usando el código PIN predeterminado (000000).
Acceda a “device options” (opciones del dispositivo) pulsando el icono de “configuración” (engranaje) de la esquina superior derecha, y luego el icono de “device options” (opciones del dispositivo) (tres puntos verticales).

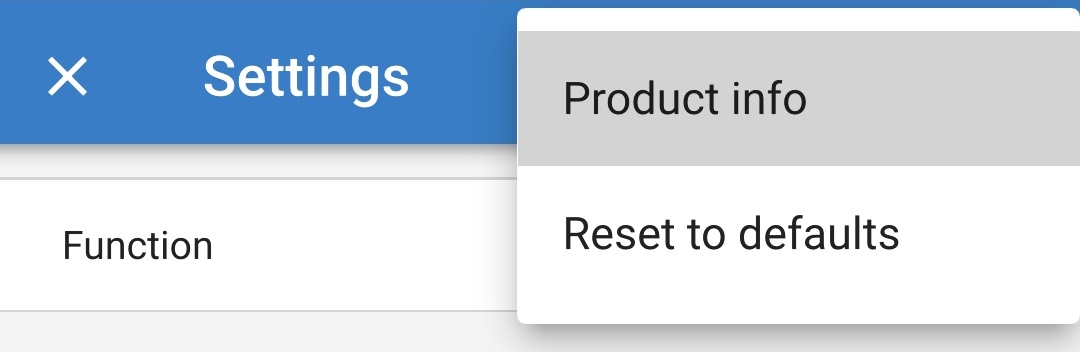

Abra la página de Información del producto seleccionando “Product info” (Información del producto).

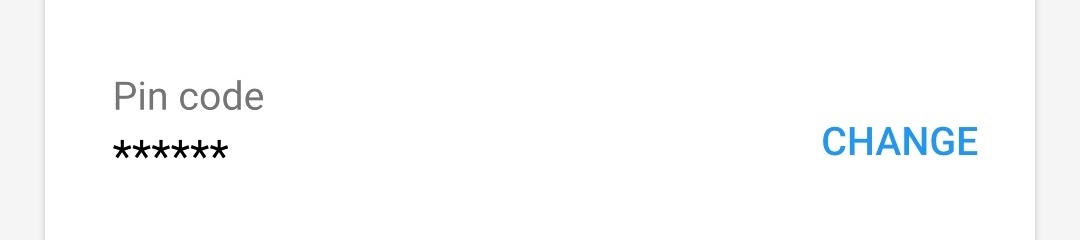

Al lado de “Pin code” (código PIN) seleccione “CHANGE” (cambiar) para abrir la ventana de “Change PIN code” (cambiar código PIN).

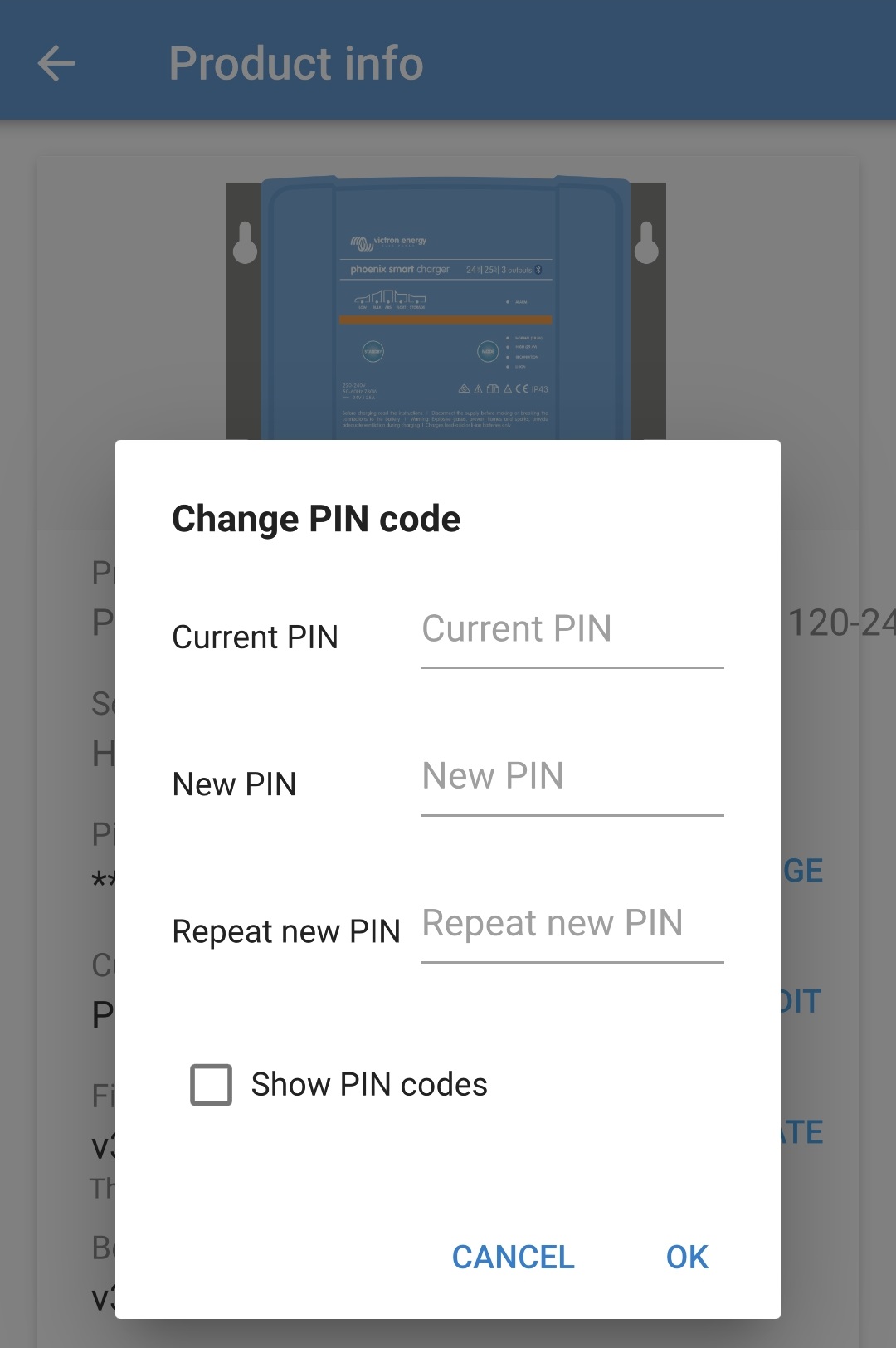

Introduzca el código PIN actual y el nuevo (dos veces) y luego pulse OK. No use un código PIN que sea fácil de adivinar para otras personas, como 111111 o 123456.
6.4.2. Restablecimiento del código PIN
Si se pierde o se olvida el código PIN, se puede restablecer fácilmente al valor predeterminado 000000 con la aplicación VictronConnect.
Para restablecer el código PIN del Bluetooth:

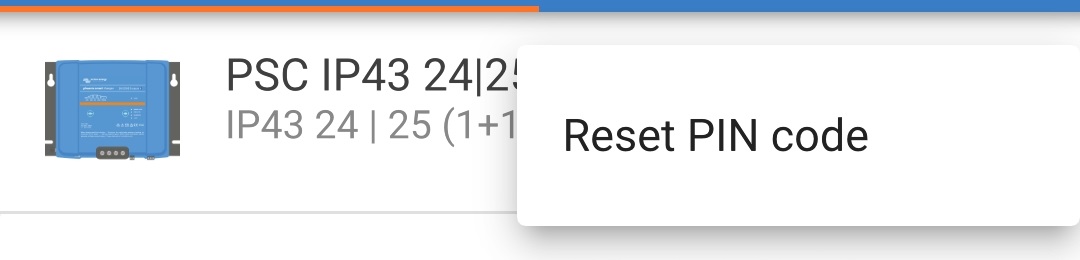

Localice el cargador Blue Smart Charger en la página LOCAL y pulse el icono de “device options” (opciones del dispositivo) (tres puntos verticales) de la parte derecha de la descripción.
Seleccione “Reset PIN code” (Restablecer código PIN) en la ventana emergente.
Introduzca el código PUK y pulse “OK”. El código PUK se encuentra en una etiqueta pegada en la side del Phoenix Smart IP43 Charger.
Para restablecer el código PIN del Bluetooth:
Mantenga pulsado el botón MODE (del Phoenix Smart IP43 Charger) durante 10 segundos.
Transcurridos 10 segundos, todos los LED de modo de carga parpadearán dos veces para indicar que el código PIN se ha restablecido.
Aviso
Durante este proceso:
El código PIN vuelve al valor predeterminado (000000)
Las conexiones Bluetooth activas se desconectan
Toda la información de emparejamiento del Bluetooth se borra
Posteriormente, antes de intentar conectarse otra vez, también es necesario eliminar/borrar la información de emparejamiento del Bluetooth del Phoenix Smart IP43 Charger de todos los dispositivos (móviles o tabletas) con los que estaba emparejado anteriormente.
6.4.3. Desactivación del Bluetooth
Se puede desactivar la comunicación Bluetooth por completo si se desea.
No suele ser necesario desactivar el Bluetooth ya que el código PIN protege de los accesos no autorizados, pero es posible que ciertas situaciones precisen un mayor nivel de seguridad.
Para desactivar el Bluetooth:
Complete el emparejamiento y la conexión Bluetooth inicial usando el código PIN predeterminado (000000) o el código PIN establecido en ese momento.
Acceda a las “device options” (opciones del dispositivo) pulsando el icono de “settings” (configuración) (engranaje) de la esquina superior derecha, y luego el icono de “device options” (opciones del dispositivo) (tres puntos verticales).
Abra la página de “Product info” (información del producto) seleccionando “Product info”.

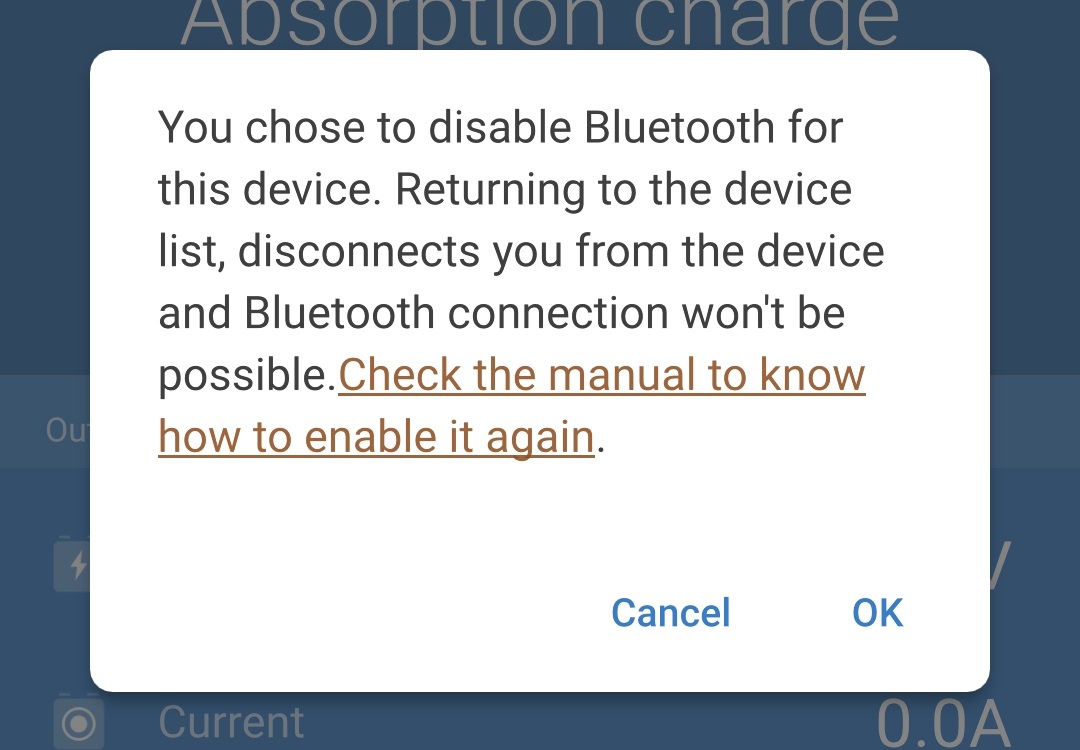

A lado de "Bluetooth Enabled" (Bluetooth activado) seleccione "DISABLE" (desactivar) para abrir la ventana "Disable Bluetooth" (desactivar Bluetooth).
Marque la casilla y pulse “OK” como confirmación.
Ahora el Bluetooth se deshabilitará, pero puede habilitarse otra vez.
6.4.4. Reactivación del Bluetooth
Se puede volver a activar el Bluetooth con el botón MODE.
Para reactivar el Bluetooth:
Mantenga pulsado el botón MODE (del Phoenix Smart IP43 Charger) durante 10 segundos.
Transcurridos 10 segundos todos los LED de modo de carga parpadearán dos veces para indicar que el Bluetooth se ha reactivado y todos sus ajustes se han restablecido.
Aviso
Durante este proceso:
El Bluetooth se vuelve a activar
El código PIN vuelve al valor predeterminado (000000)
Las conexiones Bluetooth activas se desconectan
Toda la información de emparejamiento del Bluetooth se borra
Posteriormente, antes de intentar conectarse otra vez, también es necesario eliminar/borrar la información de emparejamiento del Bluetooth del Phoenix Smart IP43 Charger de todos los dispositivos (móviles o tabletas) con los que estaba emparejado anteriormente.
6.5. VE.Smart Networking
La red VE.Smart permite disponer de conectividad y comunicación Bluetooth entre varios productos de Victron para mejorar aún más el ciclo de carga. Consulte el apartado de “Funcionamiento - Red VE.Smart” para más información.
Tras instalar hardware compatible con la red VE.Smart, es necesario configurar/habilitar la red.
6.5.1. Detección de tensión, temperatura y corriente
Configuración de una red VE.Smart con sensor de tensión / sensor de temperatura / sensor de corriente:

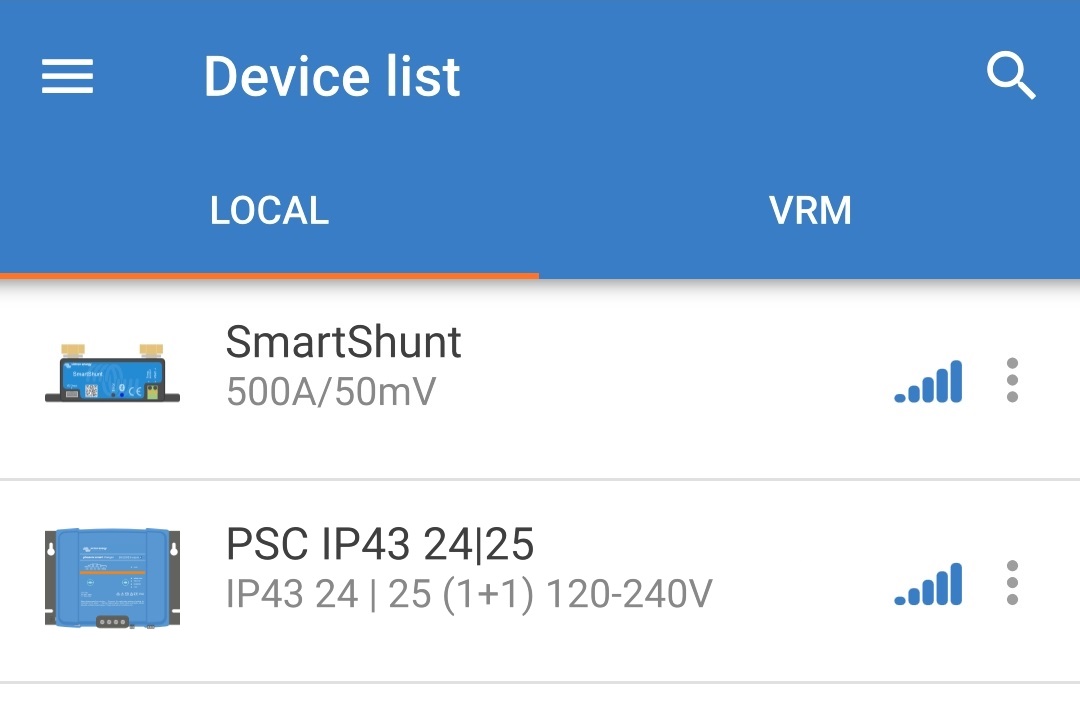

Localice y seleccione el monitor de baterías (BMV, SmartShunt, Smart Battery Sense o mochila VE.Bus Smart Dongle) en la lista de dispositivos de la página LOCAL.
Si aparece un aviso, complete el emparejamiento y la conexión Bluetooth inicial. El código PIN predeterminado es 000000.

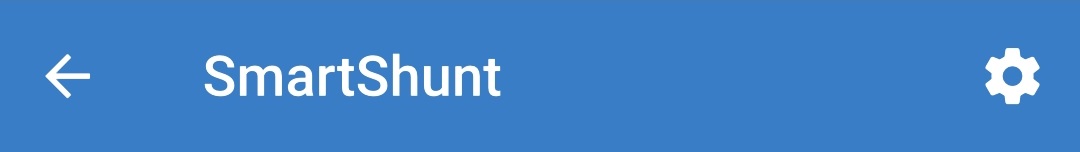

Acceda al menú de configuración seleccionando el icono de “settings” (configuración) (engranaje) situado en la parte superior derecha.

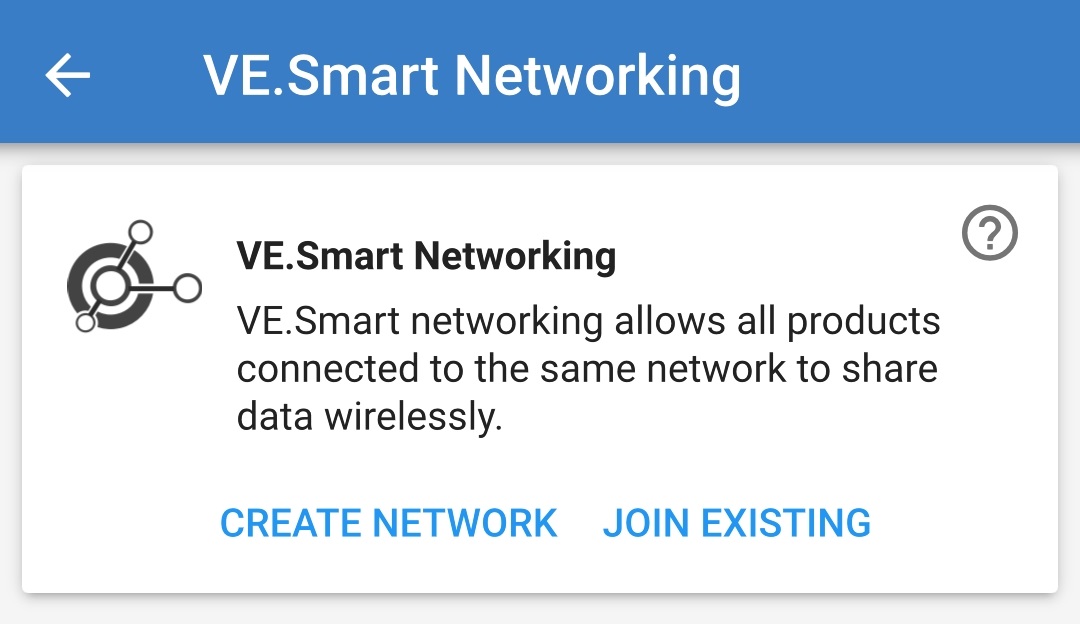

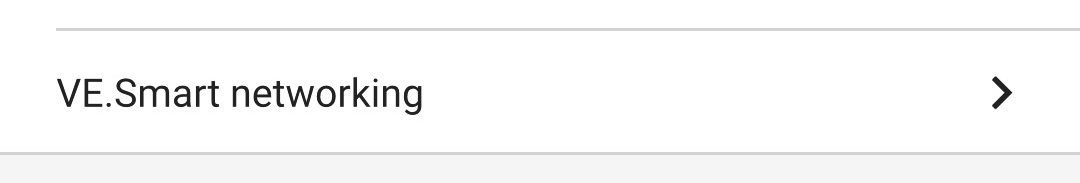

Abra la página de la red VE.Smart seleccionando la “Red VE.Smart”
Seleccione “CREATE NETWORK” (crear red) (o “JOIN NETWORK” (unirse a una red) si ya se ha creado la red VE.Smart).
Introduzca un nombre para identificar la red VE.Smart y conteste “OK” a los avisos.

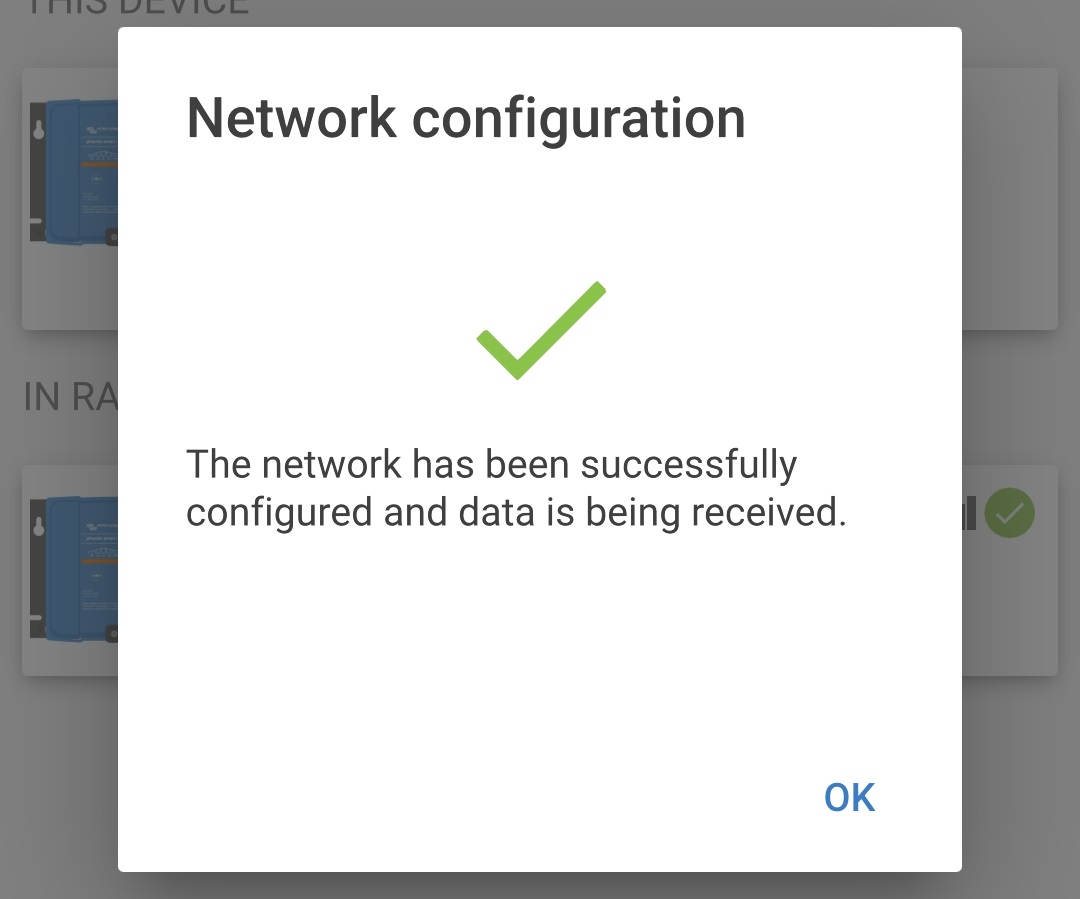

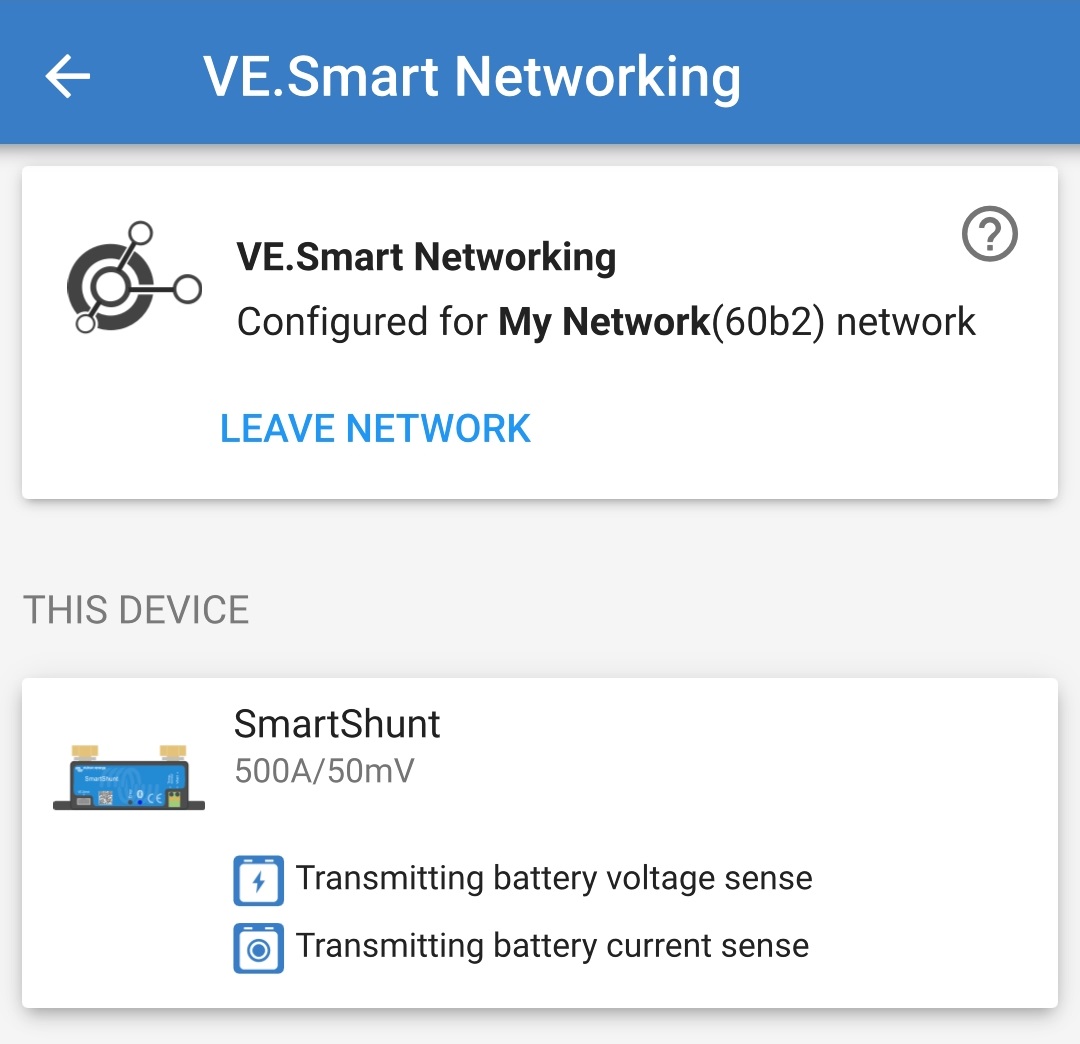

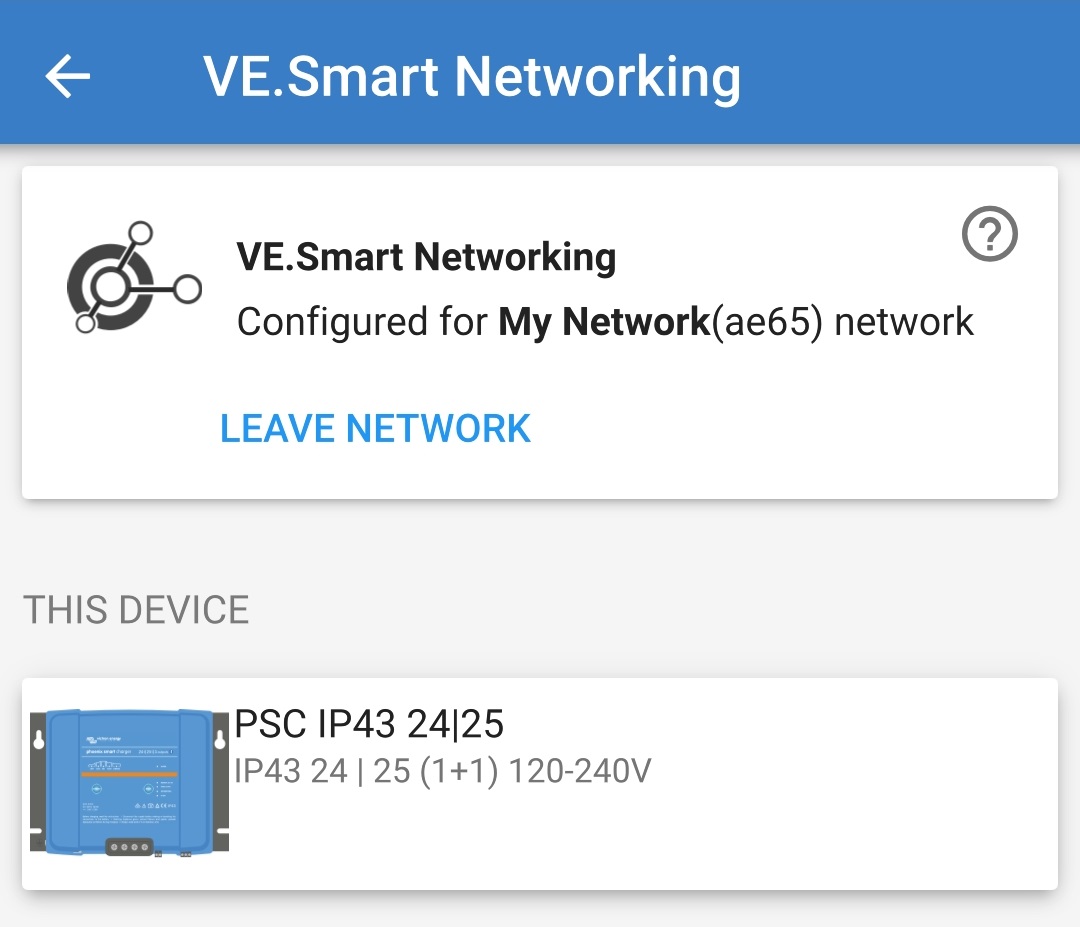

Una vez configurada, los detalles de los datos que se transmiten a la red VE.Smart aparecen en la página de la red VE.Smart.
Salga del dispositivo seleccionando el icono de “flecha” hacia atrás y el de “cerrar” cruz de la esquina superior izquierda.
Localice y seleccione el Phoenix Smart IP43 Charger en la lista de dispositivos de la página LOCAL.
Si aparece un aviso, complete el emparejamiento y la conexión Bluetooth inicial. El código PIN predeterminado es 000000.
Acceda al menú de configuración seleccionando el icono de “configuración” (engranaje) situado en la parte superior derecha.
Abra la página de la red VE.Smart seleccionando la “Red VE.Smart”.
Seleccione “JOIN EXISTING” (añadir a una red existente).
Localice y seleccione la red VE.Smart previamente configurada (o la red a la que se quiere unir si hay varias) y conteste “OK” a los avisos.

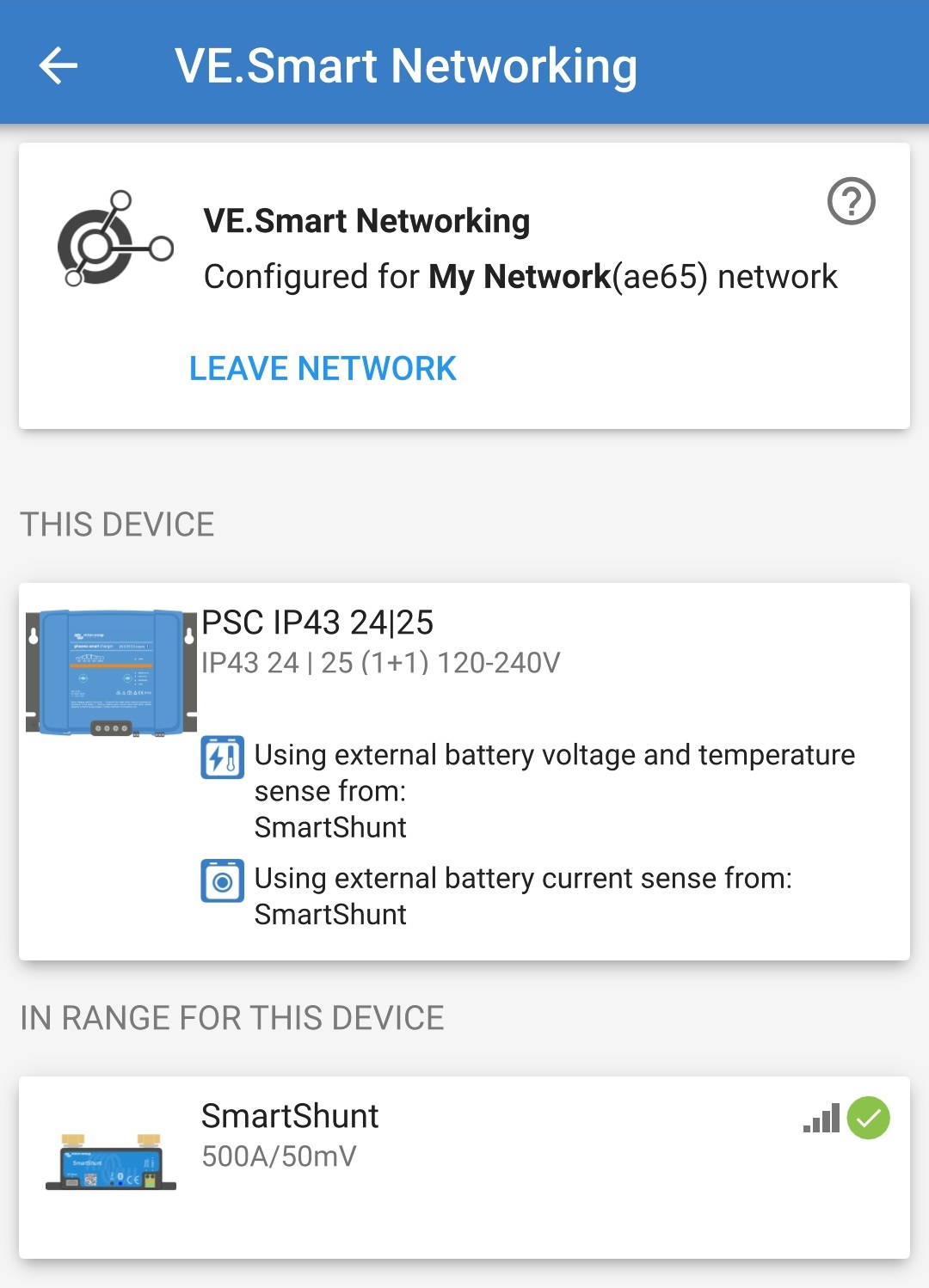

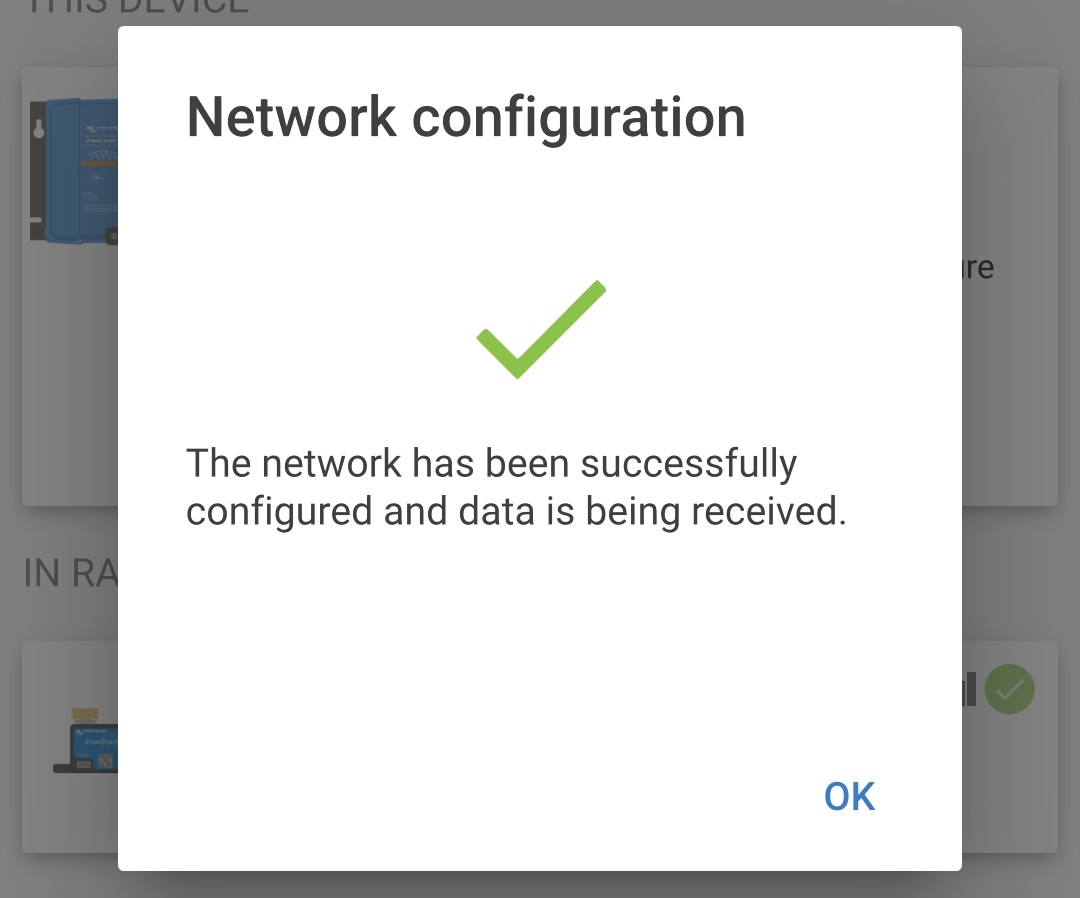

Una vez configurada la red VE.Smart, los detalles de los datos que se reciben de la red VE.Smart aparecen en la página de la red VE.Smart.
Una vez correctamente configurada:
El símbolo de red VE.Smart aparecerá en la esquina superior derecha de la pantalla de STATUS (estado) (del monitor de baterías y del cargador).
El LED de estado de carga del cargador (carga inicial/absorción/flotación/almacenamiento) parpadeará cada 4 segundos.
Para sistemas con varios cargadores compatibles, repita los pasos anteriores para cada cargador adicional.
Aviso
Solo se puede incluir un monitor de baterías (BMV, SmartShunt, Smart Battery Sense o mochila VE.Bus Smart Dongle) en una red VE.Smart.
Todas las conexiones del monitor de baterías (cables de detección de tensión, sensor de temperatura y shunt de corriente) y los cargadores de una red VE. Smart común deben estar conectados a la misma batería o bancada de baterías.
El máximo número de dispositivos que se permite en una red VE.Smart es 10.
La comunicación a través de una red VE.Smart requiere que todos los dispositivos estén dentro del alcance Bluetooth unos de otros. Los sistemas con una señal de Bluetooth débil o intermitente entre dispositivos experimentarán problemas de conexión. La intensidad de la señal entre dispositivos puede comprobarse en la página de la red VE.Smart de VictronConnect.
Si hay varios cargadores en una misma red VE.Smart, deben tener los mismos ajustes de carga. Puesto que el “maestro” puede cambiar de forma dinámica, cualquier cargador puede ser el “maestro”.
Si hay varios cargadores en una misma red VE.Smart no hace falta que sean del mismo modelo, solo tienen que ser compatibles con la red VE.Smart (esto incluye cargadores Blue Smart, Smart IP43 cargadores y cargadores solares MPPT compatibles con la red VE.Smart).
Algunos dispositivos más antiguos no son compatibles con la red VE.Smart. Consulte el manual del producto para confirmarlo.
6.5.2. Carga sincronizada
Para configurar una red VE.Smart con carga sincronizada:
Localice y seleccione el Phoenix Smart IP43 Charger en la lista de dispositivos de la página LOCAL.
Si aparece un aviso, complete el emparejamiento y la conexión Bluetooth inicial. El código PIN predeterminado es 000000.
Acceda al menú de configuración seleccionando el icono de “configuración” (engranaje) situado en la parte superior derecha.
Abra la página de la red VE.Smart seleccionando la “Red VE.Smart”
Seleccione “CREATE NETWORK” (crear red) (o “JOIN NETWORK” (unirse a una red) si ya se ha creado la red VE.Smart).

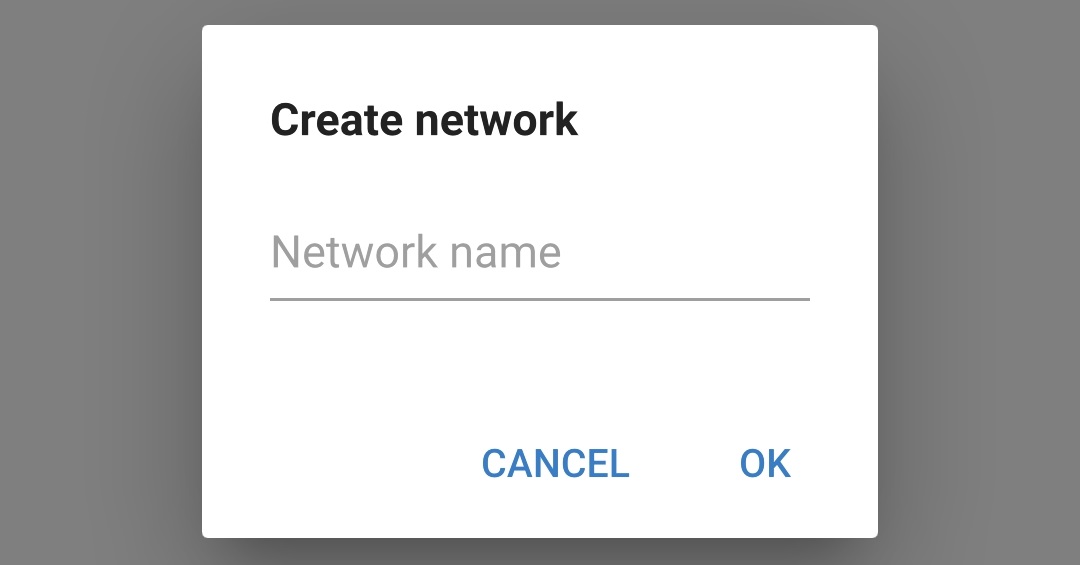

Introduzca un nombre para identificar la red VE.Smart y conteste “OK” a los avisos.

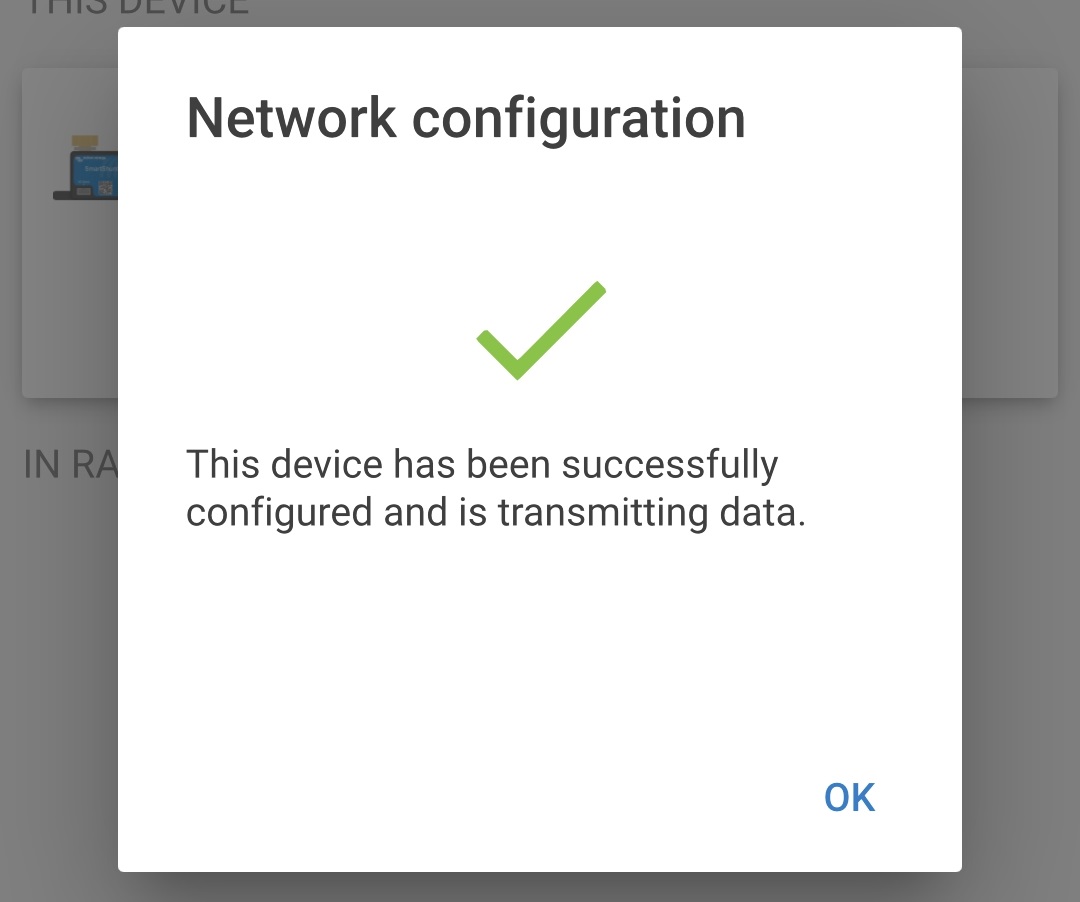

Una vez configurada, los detalles de los datos que se transmiten a la red VE.Smart aparecen en la página de la red VE.Smart.
Salga del dispositivo seleccionando el icono de “flecha” hacia atrás y el de “cerrar” cruz de la esquina superior izquierda.

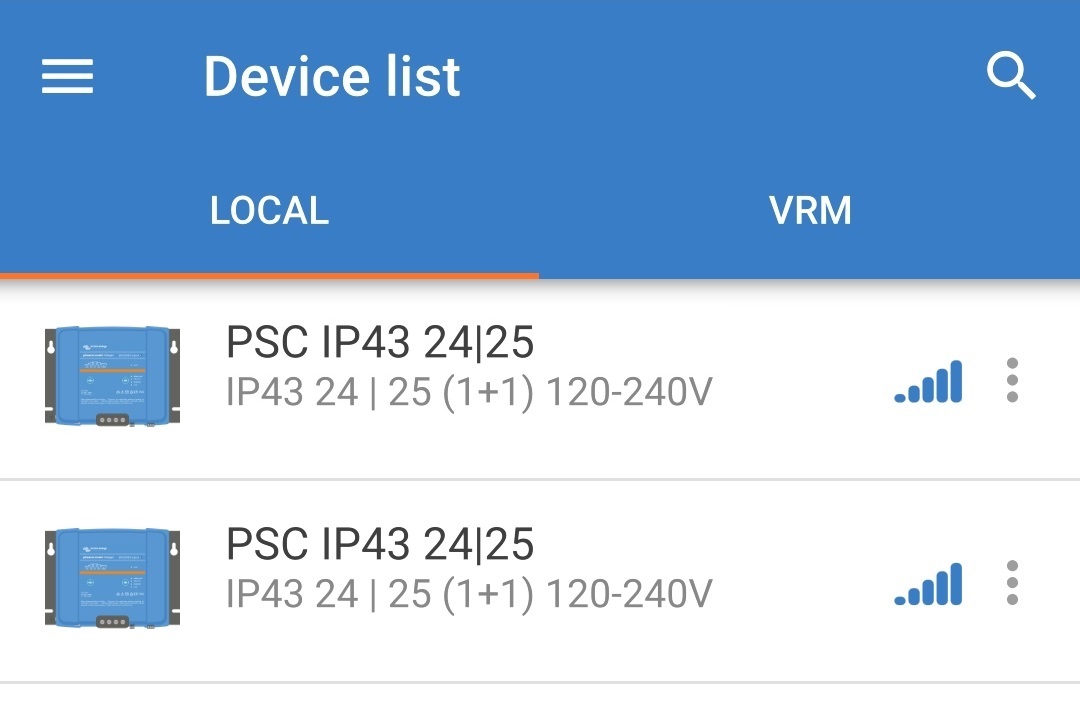

Localice y seleccione otro cargador compatible con la red VE.Smart en la lista de dispositivos de la página LOCAL.
Si aparece un aviso, complete el emparejamiento y la conexión Bluetooth inicial. El código PIN predeterminado es 000000.
Acceda al menú de configuración seleccionando el icono de “settings” (configuración) (engranaje) situado en la parte superior derecha.
Abra la página de la red VE.Smart seleccionando la “Red VE.Smart”.
Seleccione “JOIN EXISTING” (añadir a una red existente)

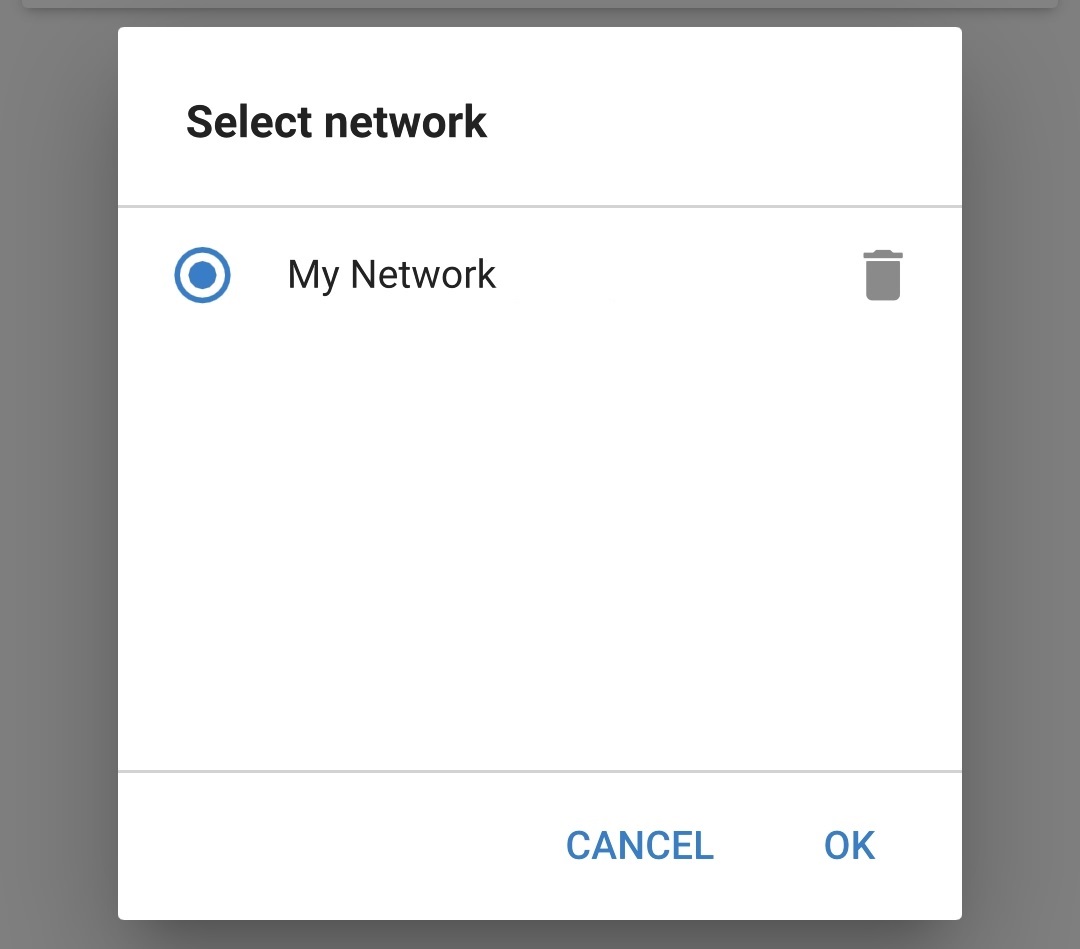

Localice y seleccione la red VE.Smart previamente configurada (o la red a la que se quiere unir si hay varias) y conteste “OK” a los avisos.

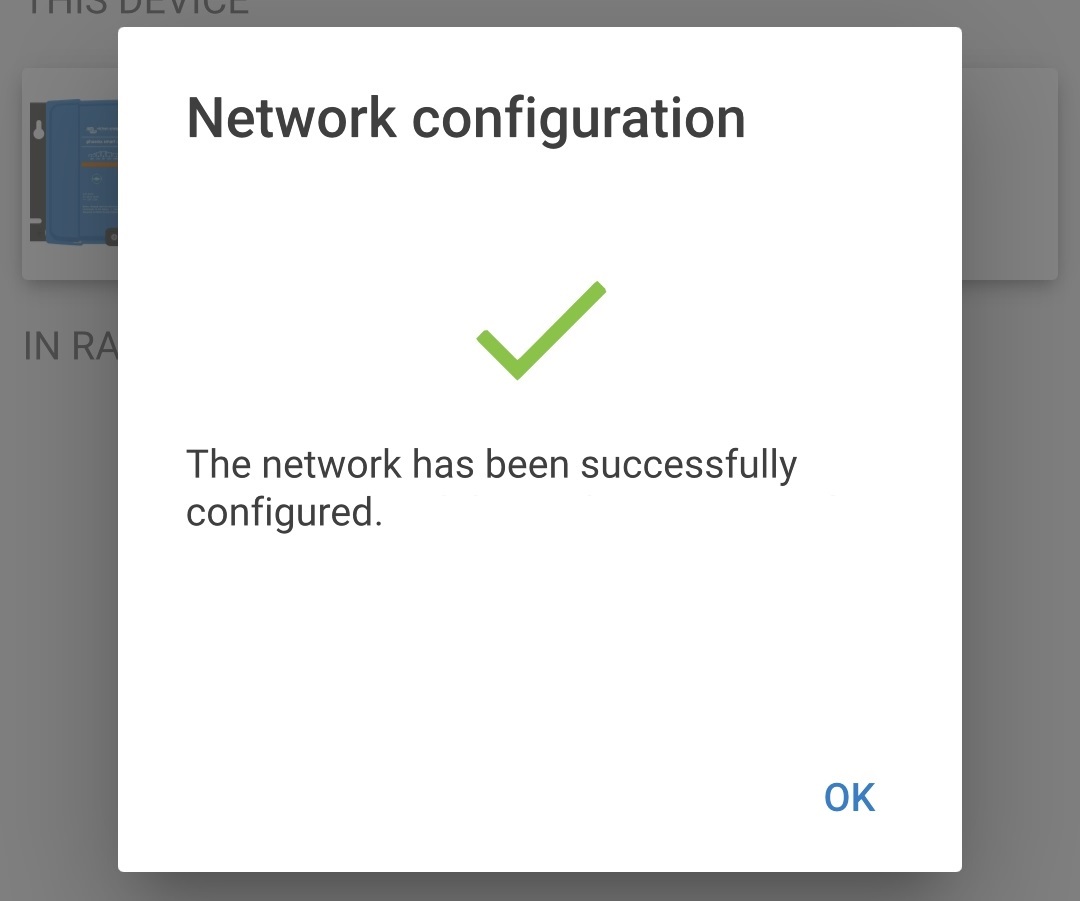

La red VE.Smart está ahora configurada, los detalles de los cargadores sincronizados de la red VE.Smart aparecen en la página de la red VE.Smart.
Una vez correctamente configurada:

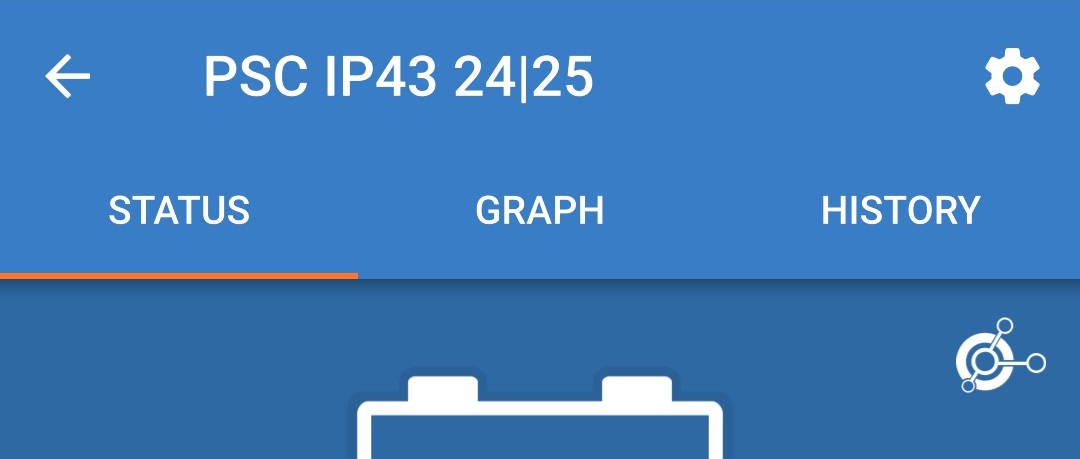

El símbolo de red VE.Smart aparecerá en la esquina superior derecha de la pantalla de STATUS (estado) (de cada cargador de la red).
El LED de estado de carga del cargador (carga inicial/absorción/flotación/almacenamiento) parpadeará cada 4 segundos.
Para sistemas con varios cargadores compatibles, repita los pasos anteriores para cada cargador adicional.
Aviso
Solo se puede incluir un monitor de baterías (BMV, SmartShunt, Smart Battery Sense o mochila VE.Bus Smart Dongle) en una red VE.Smart.
Todas las conexiones del monitor de baterías (cables de detección de tensión, sensor de temperatura y shunt de corriente) y los cargadores de una red VE. Smart común deben estar conectados a la misma batería o bancada de baterías.
El máximo número de dispositivos que se permite en una red VE.Smart es 10.
La comunicación a través de una red VE.Smart requiere que todos los dispositivos estén dentro del alcance Bluetooth unos de otros. Los sistemas con una señal de Bluetooth débil o intermitente entre dispositivos experimentarán problemas de conexión. La intensidad de la señal entre dispositivos puede comprobarse en la página de la red VE.Smart de VictronConnect.
Si hay varios cargadores en una misma red VE.Smart, deben tener los mismos ajustes de carga. Puesto que el “maestro” puede cambiar de forma dinámica, cualquier cargador puede ser el “maestro”.
Si hay varios cargadores en una misma red VE.Smart no hace falta que sean del mismo modelo, solo tienen que ser compatibles con la red VE.Smart (esto incluye cargadores Blue Smart, cargadores Smart IP43 y cargadores solares MPPT compatibles con la red VE.Smart).
Algunos dispositivos más antiguos no son compatibles con la red VE.Smart. Consulte el manual del producto para confirmarlo.
6.6. Restablecimiento del sistema
Es posible restablecer todo el sistema para volver a los valores predeterminados de todos los ajustes relacionados con el cargador y la batería con la aplicación VictronConnect.
Tenga en cuenta que esto no restablece ninguno de los ajustes relacionados con el Bluetooth, como el código PIN o la información de emparejamiento.
Para realizar un restablecimiento del sistema:
Complete el emparejamiento y la conexión Bluetooth inicial usando el código PIN predeterminado (000000).
Acceda a “device options” (opciones del dispositivo) pulsando el icono de “settings” (configuración) (engranaje) de la esquina superior derecha, y luego el icono de “device options” (opciones del dispositivo) (tres puntos verticales).
Abra la página “restore device” (restablecer dispositivo) seleccionando “Reset to defaults” (restablecer valores predeterminados).
Pulse “YES” (sí) para restablecer todos los ajustes a los valores predeterminados de fábrica.
