5. Instalación
5.1. Montaje
La gama Smart IP43 Charger está diseñada para montarse de forma permanente con las pestañas de montaje integradas en el disipador de calor.
Antes del montaje, deben considerarse los siguientes aspectos para identificar un lugar adecuado y seguro:
Instale el cargador en un sitio con buena ventilación natural. En caso de que el flujo de aire esté limitado, considere colocar un ventilador.
Asegúrese de que hay suficiente espacio libre alrededor del cargador. Se recomienda dejar por lo menos 100 mm por encima y por debajo.
Instale el cargador sobre una superficie no inflamable y asegúrese de que no hay elementos sensibles al calor cerca, puesto que es habitual que el cargador se caliente mientras está en funcionamiento.
Instale el cargador en un lugar en el que esté protegido de las condiciones ambientales como agua, humedad elevada y polvo, y lejos de líquidos o gases inflamables.
No instale ni coloque o ponga en funcionamiento el cargador encima de la batería o directamente en la parte superior de la batería, ni en un compartimento cerrado junto con la batería, ya que las baterías pueden emitir gases explosivos.
No cubra el cargador ni coloque ningún objeto encima.
Monte el Smart IP43 Charger en posición vertical con los terminales mirando hacia abajo. Para fijarlo use tornillos adecuados en los orificios o ranuras de montaje.
Use tornillos con cabeza cilíndrica o hexagonal (no use tornillos de cabeza cónica o avellanada) y un diámetro externo de la rosca del tornillo que se ajuste bien al diámetro interno del orificio o ranura de montaje (diámetro externo máximo de unos 5mm para que se ajuste con holgura).
Para facilitar la instalación, se recomienda colgar la unidad con los dos tornillos superiores (dejando las cabezas de los tornillos a unos 3 mm de la superficie) y luego colocar los dos inferiores antes de apretar bien los cuatro tornillos.

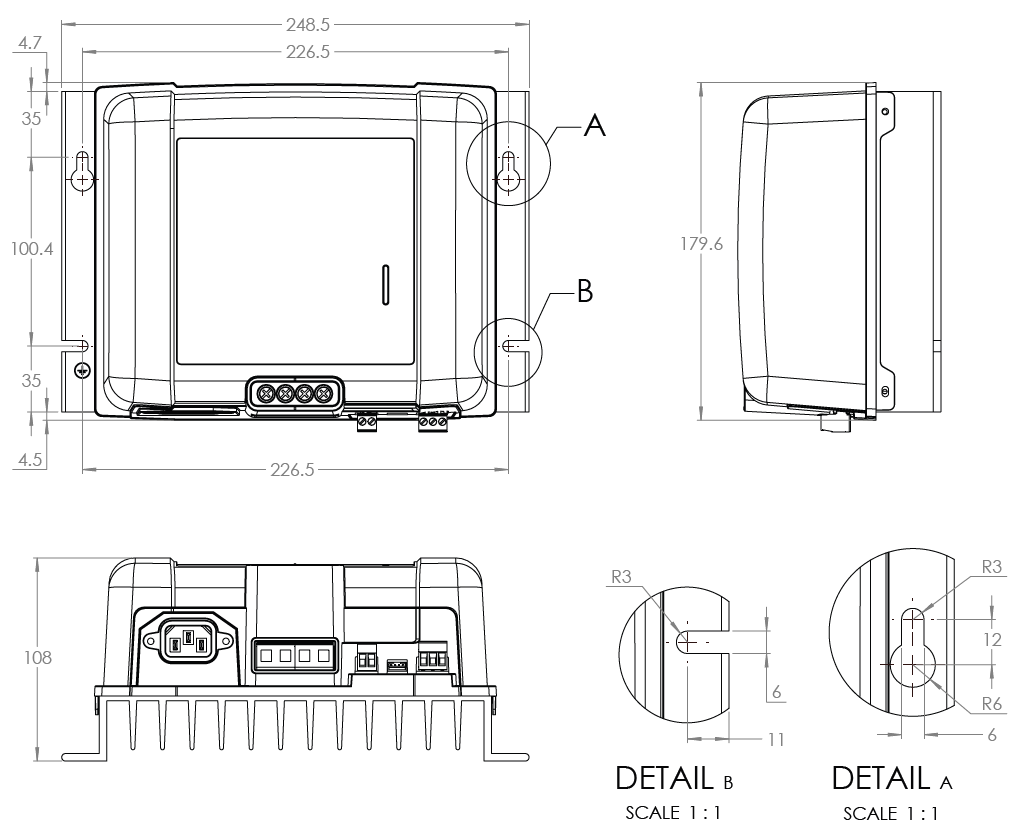

En el siguiente dibujo puede ver las dimensiones para el montaje:
5.2. Cableado
Conecte cables de alimentación CC adecuados a los terminales BATTERY de Smart IP43 Charger.
Prepare cable de alimentación CC de cobre multifilamento flexible con sección suficiente. Véase la sección “Instalación > Cableado > Cable de alimentación CC” para más información.
Conecte el cable CC positivo (aislante rojo) al terminal positivo (+) y el cable CC negativo (aislante negro) a la conexión del terminal negativo (-). Asegúrese de que la polaridad de la conexión de los cables es correcta.
Apriete los tornillos del terminal hasta 2,4 Nm con una llave dinamométrica y una cabeza de destornillador adecuadas.
Instale un fusible o disyuntor con valor nominal adecuado en el cable de alimentación CC entre el Smart IP43 Charger y la batería (o baterías), tan cerca como sea posible de la batería (o baterías). Véase la sección “Instalación > Cableado > Protección de sobrecorriente” para más información.
Conecte los cables de alimentación CC a la batería/baterías o al bus de distribución del sistema CC - siga las instrucciones correspondientes al tipo de instalación.
Para instalaciones conectadas por cable, o cuando cargue una batería fuera de un vehículo/instalación:
Asegúrese de que el sistema CC está apagado (todas las cargas consumidoras y las fuentes de carga CC apagadas/aisladas) antes de desconectar los cables de la batería/bus de distribución del sistema CC y conectar el cargador a los terminales de la batería/bus de distribución del sistema CC.
Conecte el cable CC positivo (aislante rojo) al terminal positivo (+) y el cable CC negativo (aislante negro) a la conexión del terminal negativo (-). Asegúrese de que la polaridad de la conexión de los cables es correcta.
Apriete todo el hardware de terminación de cables hasta las especificaciones de torsión del fabricante con una llave dinamométrica y un destornillador de cabeza adecuadas.
Para las instalaciones temporales, cuando cargue una batería instalada dentro de un vehículo, y el terminal de la batería negativo (-) esté puesto a tierra en el chasis del vehículo (convencional):
Conecte el cable/pinza de batería CC positivo (aislante rojo) directamente al terminal positivo (+) de la batería en primer lugar.
A continuación conecte el cable/pinza de batería CC negativo (aislante negro) a un punto de puesta a tierra adecuado en el chasis del vehículo (y no directamente al terminal negativo de la batería).
Cuando desconecte el cargador, desconecte los cables/pinzas de batería CC en orden inverso al de conexión.
Para las instalaciones temporales, cuando cargue una batería instalada dentro de un vehículo, y el terminal de la batería positivo (+) esté puesto a tierra en el chasis del vehículo (no es lo convencional):
Conecte el cable/pinza de batería CC negativo (aislante negro) directamente al terminal negativo (-) de la batería en primer lugar.
A continuación conecte el cable/pinza de batería CC positivo (aislante rojo) a un punto de puesta a tierra adecuado en el chasis del vehículo (y no directamente al terminal positivo de la batería).
Cuando desconecte el cargador, desconecte los cables/pinzas de batería CC en orden inverso al de conexión.
Conecte el cable de comunicación VE.Direct (entre el puerto VE.Direct del cargador y el dispositivo Venus) y/o el cableado de control (on/off remoto y/o relé programable) según se necesite para la instalación.
Conecte el cable de alimentación CA de Smart IP43 Charger a una toma de la red eléctrica. Transcurridos unos momentos, todos los LED se encenderán brevemente y, a continuación, se encenderán los LED que indican el modo de carga y el estado de carga actuales.
Aviso
Se facilitan diagramas de ejemplos de cableado de las configuraciones de instalación más habituales para su consulta. Véase la sección de “Instalación > Diagramas” para más información.
5.2.1. Cable de alimentación CC
La gama Smart IP43 Charger cuenta con terminales de tornillo de pinza que se eleva para la conexión del cable de alimentación CC, que no está incluido y ha de proporcionar el instalador.
Para garantizar un funcionamiento óptimo y fiable, es importante seleccionar cableado de alimentación CC flexible de alta calidad que sea adecuado para el modelo de cargador específico y la instalación general. Al seleccionar el cable de alimentación CC deben tenerse en cuenta los siguientes aspectos:

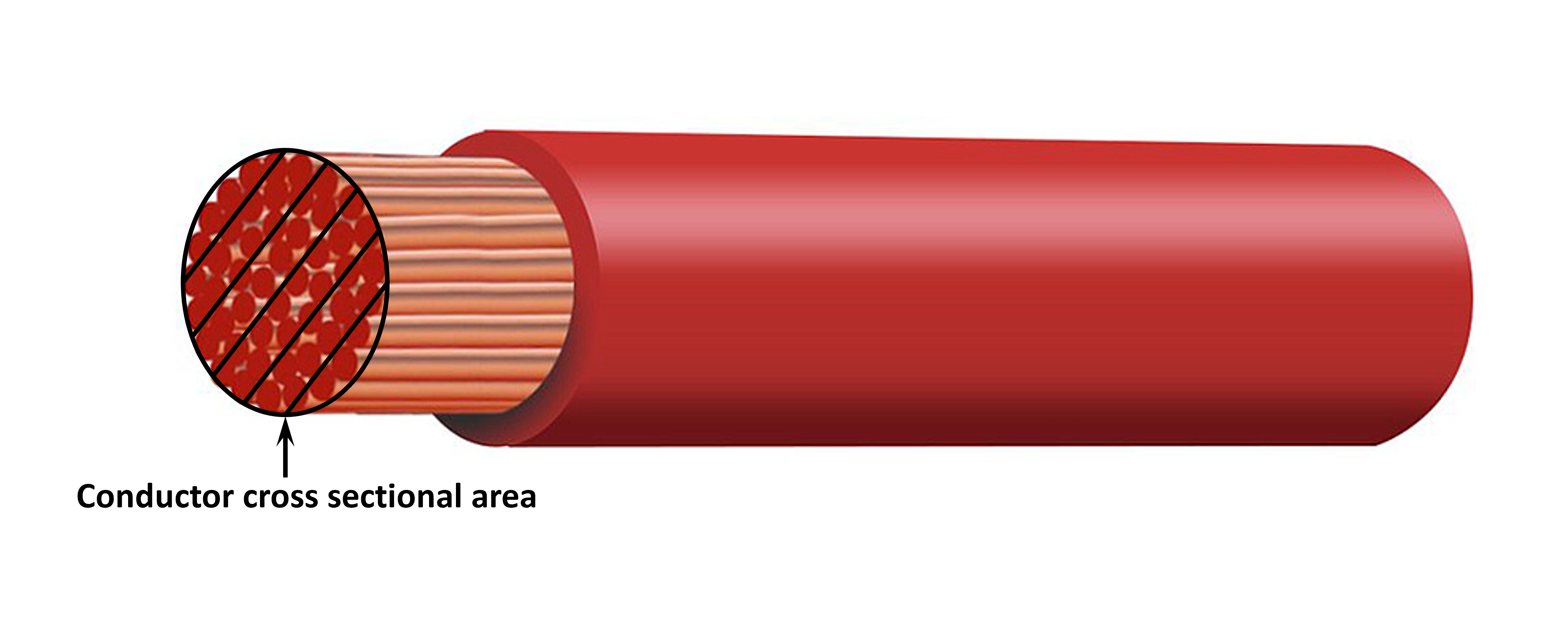

Tamaño/calibre del cable
La sección del conductor es proporcional a la resistencia del cable por unidad de longitud, que afecta a la cantidad de calor generado por unidad de longitud y a la caída de tensión a lo largo de todo el cable.
Capacidad de portar corriente
La capacidad de portar corriente es la máxima corriente que un cable de un determinado tamaño/calibre puede llevar en un entorno de instalación concreto sin superar el límite de temperatura del aislante del cable. Por lo tanto, la capacidad de portar corriente depende del tamaño/calibre del cable, el entorno de la instalación y el límite de temperatura del aislante.
Para evitar el sobrecalentamiento del cable de alimentación CC o del equipo de interfaz, la máxima corriente nominal para el tamaño/calibre de cable seleccionado (incluida cualquier pérdida de potencia aplicable a la instalación) debe ser mayor que la máxima corriente de funcionamiento normal y el valor nominal del fusible o disyuntor instalado (en caso de fallo de sobrecorriente).
% de caída de tensión
El porcentaje de caída de tensión es la máxima tensión perdida a lo largo del cable, expresada como un porcentaje de la tensión de funcionamiento nominal. En consecuencia, el % de caída de tensión depende del tamaño/calibre del cable, la longitud total del cable y la tensión de funcionamiento nominal.
Para evitar una pérdida de potencia excesiva y problemas operativos ocasionados por una elevada caída de tensión, diseñe el sistema de modo que se minimice la longitud del cable de alimentación CC y seleccione un tamaño/calibre del cable que tenga una caída de tensión del 3 % o menos (a la máxima corriente de funcionamiento normal).
Conductor
El material y las especificaciones del conductor afectan a la resistencia del cable por unidad de longitud (influyendo a su vez sobre la capacidad de portar corriente), la resistencia y el calor generado en las terminaciones, y la flexibilidad global del cable.
Material del conductor y configuración
Use cable de alimentación CC flexible de alta calidad compuesto por conductores multifilamento de cobre libre de oxígeno.

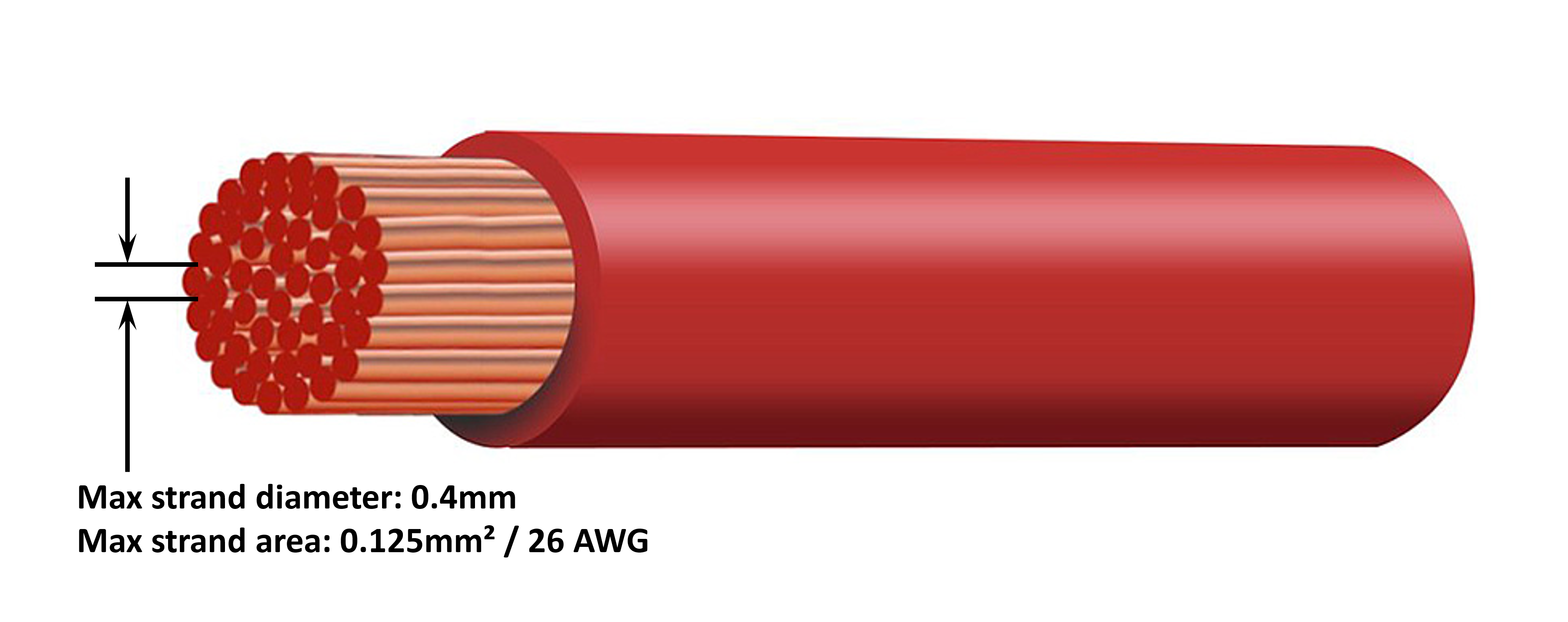

Diámetro de los hilos
El diámetro de los hilos afecta a la zona de contacto y, por lo tanto, a la resistencia en las terminaciones. Una terminación de alta resistencia generará un calor considerable mientras esté en funcionamiento con carga y puede ocasionar un sobrecalentamiento grave.
A fin de maximizar la superficie de contacto en las terminaciones y evitar el sobrecalentamiento en las terminaciones o cerca de ellas, cada uno de los hilos de cobre debe tener cómo máximo un diámetro de 0,4 mm (0,016 pulgadas) o una sección de 0,125 mm² (AWG26).
Clase de flexibilidad
Para facilitar la instalación con unos radios de curvatura adecuados y evitar el fallo del cable o del equipo de interfaz por la presencia de una fuerza o tensión excesivas en las terminaciones o fatiga cíclica, utilice cable de alimentación CC flexible de alta calidad con clase de flexibilidad 5 - Conductores de cobre flexibles o 6 - Conductores de cobre extra flexibles.
Aislante
El material y las especificaciones del aislante afectan a la máxima capacidad de temperatura o temperatura nominal (que influye sobre la capacidad de portar corriente) y a la máxima capacidad de aislamiento de la tensión o aislamiento nominal del cable.
Temperatura nominal
La temperatura nominal del aislante afecta a la capacidad de portar corriente del cable y no debe superarse al considerar la combinación de a) máxima temperatura ambiente, b) entorno de la instalación (que afecta a la disipación de calor) y c) aumento de la temperatura debido al calor generado por el cable cuando funciona a la corriente nominal del fusible o del disyuntor.
Para evitar el sobrecalentamiento del aislante del cable, use cable de alimentación CC flexible de alta calidad con aislante con una temperatura nominal de al menos 90 °/194 °F (preferentemente 105 °C/221 °F), o según precise la instalación.
Tensión nominal
Para garantizar un buen aislamiento eléctrico y la seguridad general, use cable de alimentación CC flexible de alta calidad con aislante con una tensión nominal que supere la máxima tensión de funcionamiento del sistema. Los cables de alimentación CC flexible de alta calidad suelen tener aislante con una tensión nominal de 0,6/1 kV.
Consulte en la tabla siguiente el tamaño/calibre (sección) mínimo del cable de alimentación CC recomendado para cada modelo de Smart IP43 Charger y la longitud de cable de alimentación CC específica de la instalación:
Aviso
Los rangos de longitud del cable de alimentación CC representan la longitud en un sentido entre el cargador y la batería. Para los cálculos de la caída de tensión se ha asumido que la longitud total del circuito (longitud del cable positivo y negativo) es el doble de la longitud en un sentido.
Ciertas combinaciones son “No recomendadas” porque la caída de tensión sería excesiva incluso con el tamaño de cable de alimentación CC compatible más grande. Además de una pérdida de potencia considerable, una caída de tensión excesiva puede ocasionar problemas en el proceso de carga.
Las recomendaciones anteriores para el tamaño/calibre del cable de alimentación CC se basan en cables con un aislante con temperatura nominal de al menos 90°C (194°F) colocados en una zona cerrada a una temperatura ambiente de 30°C (86°F) y no integrados en un manojo con otros cables y un límite máximo de caída de tensión del 3 %. Estas recomendaciones son genéricas y no consideran las particularidades de cada instalación y tipo de cable. Le rogamos que consulte a un instalador certificado para que le oriente sobre instalaciones concretas o complejas.
5.2.2. Interruptor on/off remoto
El Smart IP43 Charger dispone de terminales remotos on/off, que permiten apagar o encender el proceso de carga a distancia en función de su estado.
Hay tres formas de encender el Smart IP43 Charger con el terminal remoto:
Interconecte/cortocircuite los terminales L y H (el ajuste de fábrica es un enlace de cortocircuito entre L y H). Los terminales L y H pueden interconectarse/cortocircuitarse mediante un interruptor, un relé u otro dispositivo externo, como un sistema de gestión de baterías (BMS).
Ponga el terminal H en un nivel de tensión elevado; cuando la tensión en el terminal H supere los 2,9 V (conectado al positivo de una batería, por ejemplo) el cargador se encenderá. El terminal H puede conectarse en un nivel de tensión elevado mediante un interruptor, un relé u otro dispositivo externo, como un sistema de gestión de baterías (BMS).
Ponga el terminal L en un nivel de tensión bajo; cuando la tensión en el terminal L supere los 3,5 V (conectado al negativo de una batería, por ejemplo) el cargador se apagará. El terminal L puede conectarse en un nivel de tensión bajo mediante un interruptor, un relé u otro dispositivo externo, como un sistema de gestión de baterías (BMS).
Para apagar el Smart IP43 Charger con el terminal remoto, ambos terminales tienen que tener un circuito abierto con respecto al otro y dejarse en flotación (sin conexión a un nivel de tensión alto o bajo).
5.2.3. Relé programable
El Smart IP43 Charger está equipado con un relé programable que puede usarse para control externo en función del modo relé seleccionado (Alarma, Control remoto o Cargar) y de las condiciones operativas.
Hay tres terminales de relé programable:
NO (Normally open o normalmente abierto)
C (Common o común)
NC (Normally closed o normalmente cerrado)
Cuando el relé está apagado, hay un circuito cerrado entre C y NC, y uno abierto entre C y NO.
Cuando el relé está encendido, hay un circuito abierto entre C y NC, y uno cerrado entre C y NO.
Conecte los terminales del relé a un dispositivo externo según se necesite para obtener la señal/control deseado.
Aviso
Nota: La función de relé programable solo funciona cuando hay alimentación de entrada CA y el proceso de carga está habilitado. Si el proceso de carga se deshabilita de alguna forma (los terminales de on/off remoto, VictronConnect o un dispositivo GX), la función de relé programable también se deshabilitará.
5.3. Diagramas:
5.3.1. Instalación básica

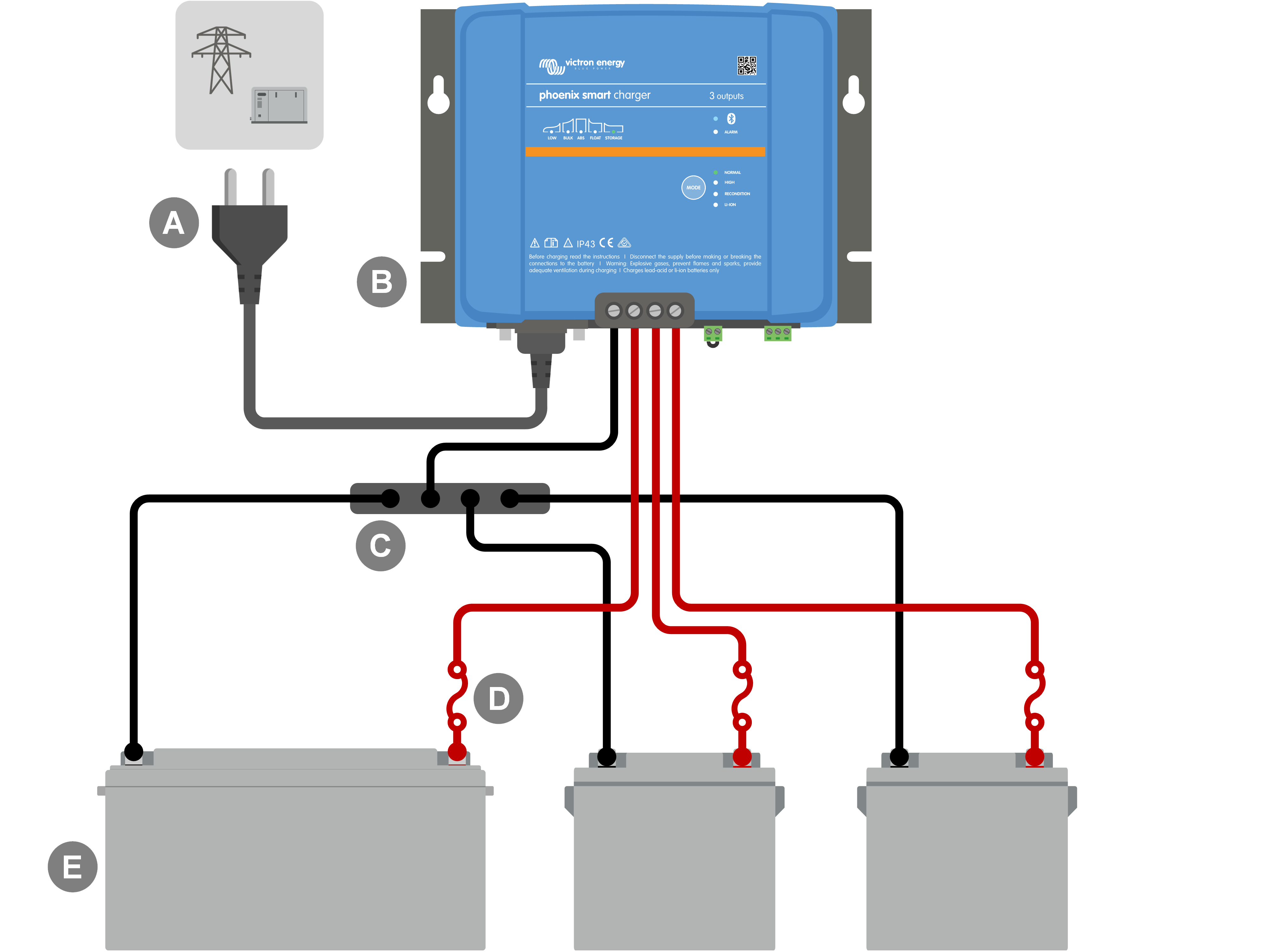

Consulte el siguiente diagrama de cableado para conectar un Smart IP43 Charger de varias (3) salidas a varias baterías/bancadas de baterías independientes:
Tecla | Descripción |
|---|---|
A | Alimentación de entrada CA (normalmente red eléctrica, generador o inversor) |
B | Smart IP43 Charger (modelo de tres salidas) |
C | Embarrado negativo CC |
D | 3 fusibles/disyuntores (colocados lo más cerca posible de las baterías) |
E | 3 baterías/bancadas de baterías (cualquier combinación de una, dos o tres baterías) |

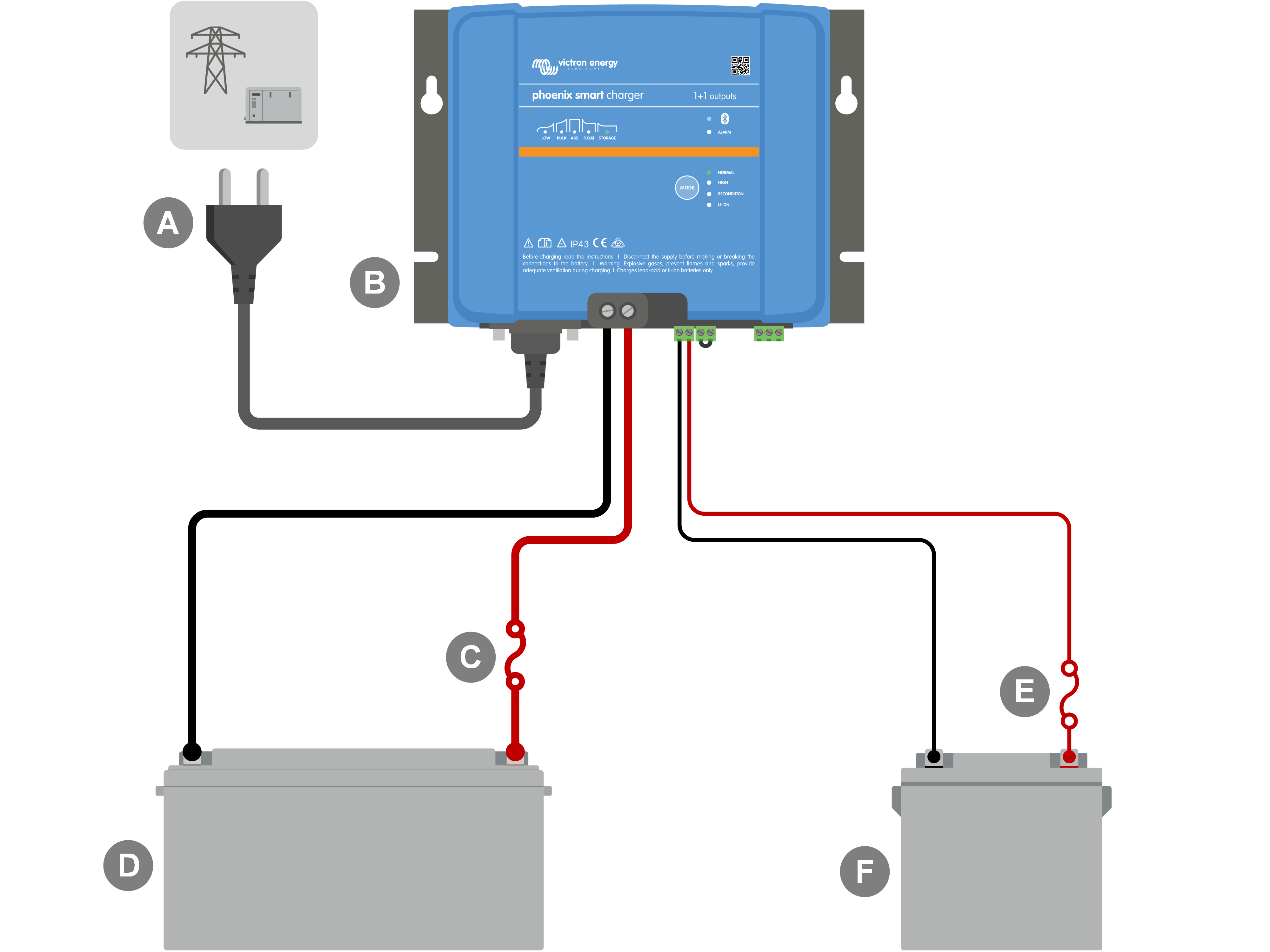

Consulte el siguiente diagrama de cableado para conectar un Smart IP43 Charger con salida principal y auxiliar a una batería/bancada de baterías principal y una batería auxiliar opcional:
Tecla | Descripción |
|---|---|
A | Alimentación de entrada CA (normalmente red eléctrica, generador o inversor) |
B | Smart IP43 Charger (modelo de salida 1+1) |
C | 2 fusibles/disyuntores (colocados lo más cerca posible de las baterías) |
D | Batería/bancada de baterías principal |
E | Batería auxiliar (la batería auxiliar y el cable asociado son opcionales) |
5.3.2. Sistema con Smart Battery Sense

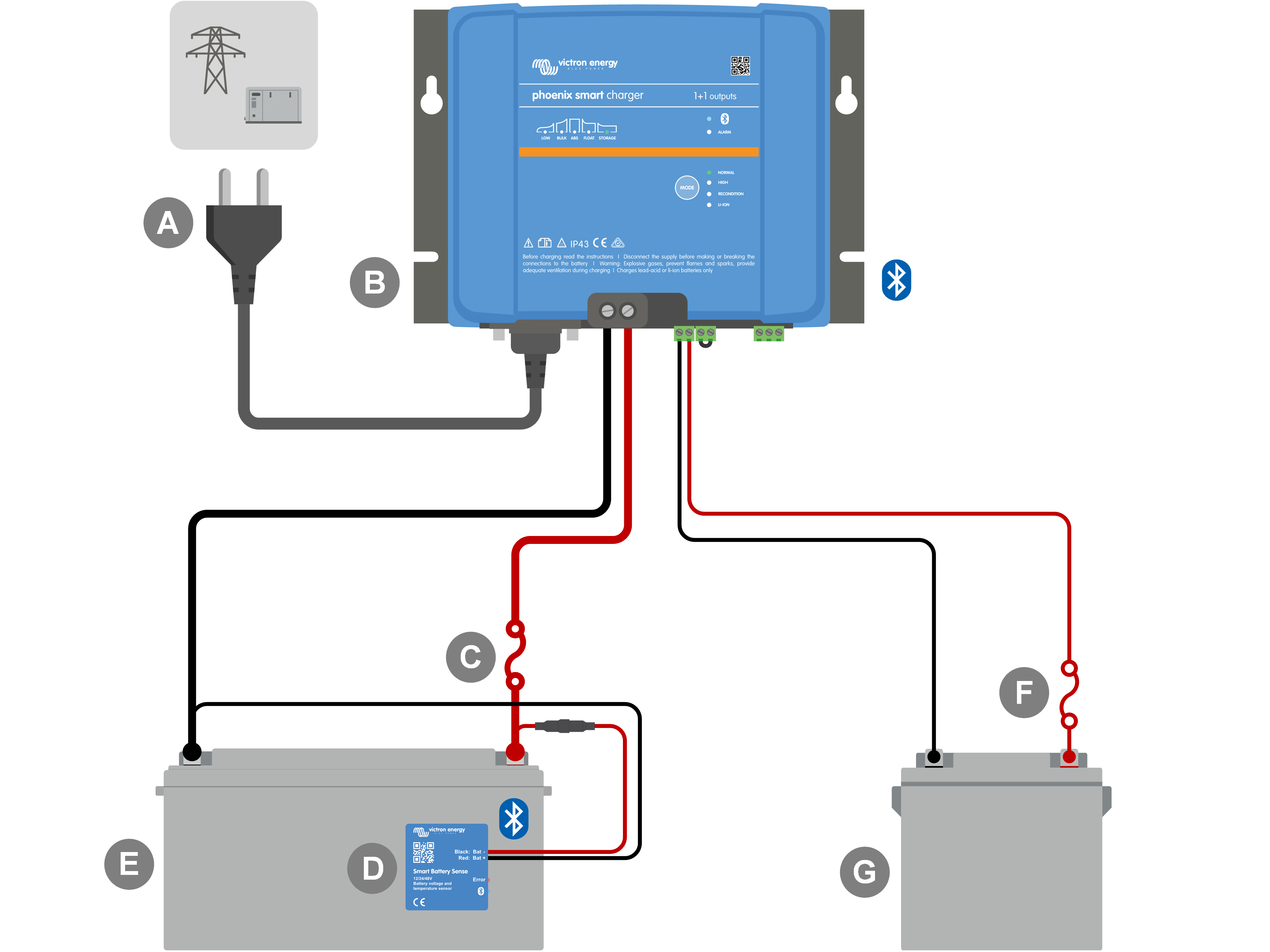

Consulte el siguiente diagrama de cableado para conectar un Smart IP43 Charger (modelo de salida 1+1) a una batería/bancada de baterías principal y una batería auxiliar opcional con un Smart Battery Sense en el sistema:
Tecla | Descripción |
|---|---|
A | Alimentación de entrada CA (normalmente red eléctrica, generador o inversor) |
B | Smart IP43 Charger (modelo de salida 1+1) |
C | 2 fusibles/disyuntores (colocados lo más cerca posible de las baterías) |
D | Smart Battery Sense |
E | Batería/bancada de baterías principal |
F | Batería auxiliar (la batería auxiliar y el cable asociado son opcionales) |
