3. Installation

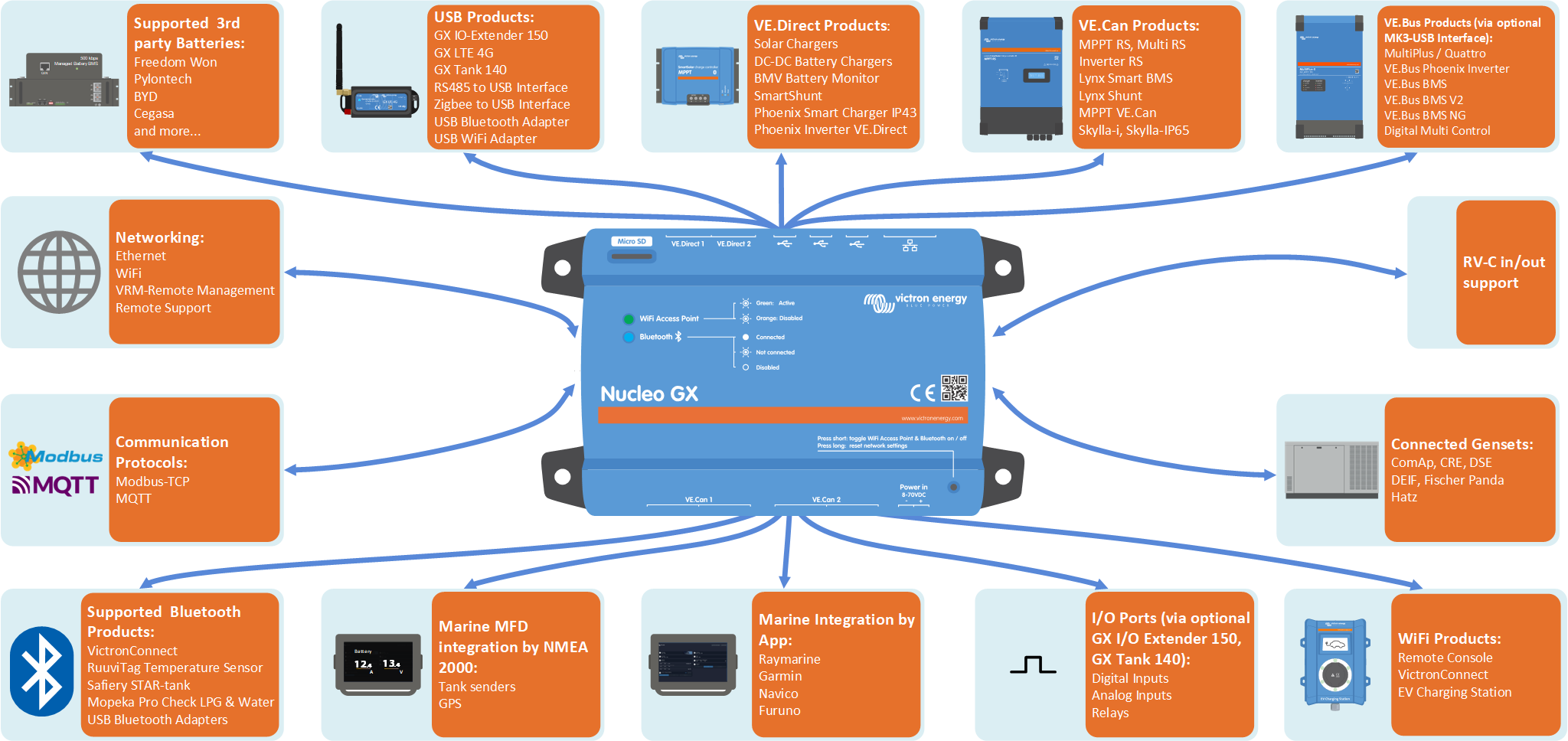

3.1. Nucleo GX – Übersicht der Anschlüsse
Schnittstellen | Sonstiges |
|---|---|
2 x VE.Direct | MicroSD-Kartensteckplatz (max. 32 GB) Stromversorgung im Anschluss (8–70 VDC) Schaltfläche (Zurücksetzen) Akustischer Alarm LEDs: |
1x VE.Can (nicht isoliert) 1x VE.Can (isoliert) | |
Ethernet | |
WLAN 2,4 GHz (802.11 b/g/n) inkl. WLAN-Zugangspunkt | |
Bluetooth Smart | |
3 USB-Host-Anschlüsse (max. 1,5 A) | |
Das Nucleo GX verfügt weder über einen VE.Bus-Anschluss noch über Relais, analoge Eingänge oder einen HDMI-Ausgang. Diese Funktionen können über die MK3-USB-Schnittstelle (VE.Bus), den GX I/O Extender 150 (Relais, digitale Ein-/Ausgänge), den GX Tank 140 (kabelgebundene Tanksensoren) oder unterstützte drahtlose Sensoren wie Ruuvi (Bluetooth-Sensoren) sowie ein Android-Display (über WiFi) hinzugefügt werden. | |
Das Nucleo GX unterstützt maximal 25 VE.Direct-Geräte, unabhängig davon, ob diese über VE.Direct-Anschlüsse oder USB angeschlossen sind. Allerdings kann dieser Grenzwert in komplexen Systemen, beispielsweise bei mehreren PV-Wechselrichtern oder synchronisierten Wechselrichtern, niedriger sein. Bitte lassen Sie bei der Systemkonzeption stets etwas Spielraum, um einen zuverlässigen Betrieb zu gewährleisten. |
3.2. Montageoptionen und Zubehör
Sie können die folgenden Montageoptionen und Zubehörteile erwerben:
3.3. Stromversorgung des Nucleo GX
Das Gerät wird über den Steckverbinder Power in V+ mit 8 bis 70 V Gleichstrom versorgt. Es kann nicht über andere Anschlüsse (z. B. Ethernet oder USB) mit Strom versorgt werden. Das mitgelieferte Gleichstromkabel enthält eine integrierte 3,15-A-Trägesicherung.
Wenn die Gleichspannung 60 V überschreitet, wird das Nucleo GX als „Einbauprodukt“ klassifiziert. Bei der Installation muss der Benutzerzugriff auf die Klemmen verhindert werden, um die Sicherheitsstandards einzuhalten.
Empfehlung:
Vermeiden Sie es, das GX-Gerät über den Wechselstromausgang eines Wechselrichters/Ladegeräts mit Strom zu versorgen. Im Falle einer Abschaltung aufgrund einer Überlastung des Wechselrichters, einer hohen Temperatur oder einer niedrigen Batteriespannung wird auch das GX-Gerät abgeschaltet, wodurch die gesamte Überwachung und der Fernzugriff verloren gehen. Es wird dringend empfohlen, das GX-Gerät direkt über die Batterie mit Strom zu versorgen.
Überlegungen zur Isolierung
Das GX-Gerät wird an verschiedene Systemkomponenten angeschlossen. Um Erdschleifen zu vermeiden, stellen Sie bitte sicher, dass geeignete Isolierungsmaßnahmen getroffen werden. In den meisten Fällen ist dies kein Problem, dennoch ist eine ordnungsgemäße Systemkonzeption unerlässlich.
Anschlusstyp | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Isoliert | Isoliert | Isoliert | Isoliert | N. z. |
VE.Direct | Isoliert | Isoliert | Isoliert | Isoliert | Isoliert |
VE.Can | Nicht isoliert | 1) | 1) | Isoliert | 1) |
USB 3) | Nicht isoliert | Nicht isoliert | Nicht isoliert | Nicht isoliert | Nicht isoliert |
Ethernet 2) | Isoliert | Isoliert | Isoliert | Isoliert | Isoliert |
1) VE.Can-Anschluss 1 ist galvanisch isoliert, VE.Can-Anschluss 2 ist nicht isoliert 2) Der Ethernet-Anschluss ist isoliert, mit Ausnahme der Abschirmung: Verwenden Sie ungeschirmte UTP-Kabel für das Ethernet-Netzwerk. 3) Die USB-Ports sind nicht isoliert. Der Anschluss eines WiFi-Dongles oder GPS-Dongles verursacht keine Probleme, da diese Geräte nicht über eine externe Stromversorgung betrieben werden. Selbst bei Verwendung eines separat mit Strom versorgten USB-Hubs kann es zu einer Erdschleife kommen. Umfassende Prüfungen haben jedoch gezeigt, dass dies keine betrieblichen Probleme verursacht. | |||||
Erweiterung der USB-Ports
Die Anzahl der USB-Ports kann mithilfe eines USB-Hubs erweitert werden. Die integrierten USB-Ports verfügen jedoch nur über eine begrenzte Stromversorgung.
Empfehlung:
Verwenden Sie stets aktive USB-Hubs und wählen Sie hochwertige Produkte, um Probleme zu minimieren.
Um die Anzahl der VE.Direct-Geräte zu erhöhen, können Sie einen VE.Direct-zu-USB-Adapter verwenden. In diesem Dokument finden Sie Informationen zur maximalen Anzahl von Geräten, die an verschiedene GX-Geräte angeschlossen werden können.
