4. Installation
4.1. Emplacement du convertisseur
Pour garantir un fonctionnement sans problème du convertisseur, il doit être utilisé dans des endroits qui répondent aux exigences suivantes : a) Éviter le contact avec de l’eau. Ne pas exposer le convertisseur à la pluie ou à la moisissure. b) Ne pas exposer l’unité directement à la lumière du soleil. La température ambiante de l’air devra être comprise entre -20 °C et +40 °C (humidité < 95 % sans condensation). C) Ne pas obstruer le passage de l’air autour du convertisseur. Laisser un espace d’au moins 30 centimètres au-dessus et en dessous du convertisseur. Installez l’appareil de préférence debout et à la verticale. Lorsque l'unité fonctionne à une température trop élevée, elle s'arrêtera. Dès qu'elle aura atteint un niveau de température sûr, l'unité redémarrera automatiquement. | |
Ce produit présente des tensions potentiellement dangereuses. Il ne doit être installé que sous la supervision d'un installateur qualifié qualifié ayant la formation appropriée et soumis aux exigences locales. Veuillez contacter Victron Energy pour plus d'informations ou la formation nécessaire. | |
Une température ambiante trop élevée aura les conséquences suivantes : · Réduction de la longévité. · Réduction du courant de charge. · Puissance de crête réduite ou arrêt total du convertisseur. Ne jamais placer l'appareil directement au-dessus des batteries au plomb. L’unité peut être fixée au mur. À des fins de montage, un crochet et deux orifices sont disponibles à l'arrière du boîtier. L'appareil doit être installé verticalement pour un refroidissement optimal. | |
Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur. Évitez la présence de produits tels que des produits chimiques, des composants synthétiques, des rideaux ou d'autres textiles, à proximité de l'appareil. |
Conservez une distance minimale entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.
4.2. Exigences relatives à la batterie et au câble de la batterie.
Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. L'utilisation de batteries ou de câbles de batterie sous-dimensionnés entrainera :
La réduction de l'efficacité du système,
Des arrêts ou des alarmes système non désirés
Des dommages permanents du système
Consultez le tableau pour connaitre les exigences minimales en matière de câble et batterie.
Modèle | 450/100 | |
---|---|---|
Capacité batterie Plomb-acide | 200 Ah | |
Capacité de la batterie Lithium | 50 Ah | |
Fusible CC recommandé | 125 A - 150 A | |
Section de câble recommandée (mm2) par borne de connexion + et - | 0 - 2 m | 35 mm2 |
2 - 5 m | 70 mm2 |
Avertissement
Consultez les recommandations du fabricant de la batterie pour vous assurer que les batteries peuvent supporter le courant de charge total du système. Vous devriez consulter le concepteur de votre système pour décider de la capacité de la batterie.
Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie. Couple maximal : 14 Nm Évitez de court-circuiter les câbles de batterie. |
Desserrez les deux vis au bas du boîtier et retirez le panneau de service.
Connectez les câbles de la batterie.
Serrez correctement les boulons pour éviter la résistance au contact.
4.3. Configuration du parc solaire
Le Multi RS Solar à double tracker doit maintenir les entrées individuelles du tracker isolées les unes des autres. Cela signifie un parc PV solaire par entrée. N'essayez pas de brancher le même parc à plusieurs entrées de localisateur.
Avertissement
La tension nominale maximale du chargeur solaire est de 450 V. Une surtension photovoltaïque endommagera le chargeur solaire. Ce dommage n’est généralement pas couvert par la garantie.
Si le réseau PV est situé dans des climats plus froids, il est ssuceptible de produire plus que sa tension en circuit ouvert. Utilisez le calculateur de dimensionnement MPPT sur la page produit du chargeur solaire pour calculer cette variable. En règle générale, gardez une marge de sécurité supplémentaire de 10 %.
Pour chaque localisateur, le courant d'entrée opérationnel maximal est de 18 A.
Les entrées PV du MPPT sont protégées contre la polarité inversée, à un courant de court-circuit maximal de 20 A pour chaque localisateur.
Avertissement
Alors qu'elle est valable si l'installation est correcte, ATTENTION, la garantie du produit sera nulle si un parc PV présentant un courant de court-circuit supérieur à 20 A est raccordé avec une polarité inversée.
Attention
Le Multi RS Solar à double tracker doit maintenir les entrées individuelles du tracker isolées les unes des autres. Cela signifie un parc PV solaire par entrée. N'essayez pas de brancher le même parc à plusieurs entrées de localisateur.
Lorsque le MPPT passe à la phase Float, il réduit le courant de charge de la batterie en augmentant la tension du point de puissance PV.
La tension maximale du circuit ouvert du parc PV doit être inférieure à 8 fois la tension minimale de la batterie à la phase Float.
Par exemple, lorsqu’une batterie présente une tension Float de 54 V, la tension maximale du circuit ouvert du parc connecté ne peut dépasser 432 V.
Si la tension du parc dépasse ce paramètre, le système indique une erreur « Protection contre la surcharge », et il s'arrête.
Pour corriger cette erreur, il faut soit augmenter la tension Float de la batterie, soit réduire la tension PV en retirant des panneaux PV de la file afin de rétablir la tension dans sa plage de spécifications.
4.3.1. Exemple de configuration PV Multi RS Solar
Avis
Voici un exemple d'une configuration de parc PV. Pour décider de la configuration, de la taille et de la conception du parc pour votre système, vous devriez consulter le concepteur de votre système.
Type de panneau | Voc | Vmpp | Isc | Impp | # de panneaux | Tensions max. de la file | Puissance totale |
---|---|---|---|---|---|---|---|
Victron 260 W (60 cellules) | 36,75 V | 30 V | 9,30 A | 8,66 A | #1 - 8 #2 - 8 | 304 V | 4 160 W |
4.4. Mise à la terre du MPPT, détection des défaillances d'isolation du parc PV et notifications d'alarme pour défaut de terre
Le RS testera si le niveau d’isolation résistive est suffisant entre le PV+ et le GND, et le PV- et le GND.
En cas de résistance en dessous du seuil (indiquant un défaut de terre), l’unité cessera de charger et affichera l’erreur.
Si une alarme sonore et/ou une notification par e-mail de ce défaut est nécessaire, vous devez également connecter un appareil GX (comme par exemple le Cerbo GX). Les notifications par courrier électronique requièrent une connexion Internet vers l’appareil GX et un compte VRM devant être configuré.
Les conducteurs positif et négatif du parc PV doivent être isolés de la terre.
Le châssis du parc PV doit être mis à la terre selon les exigences locales. La cosse de mise à la terre sur le châssis doit être raccordée à la prise de terre.
Le conducteur provenant de la cosse de la terre sur le châssis vers le sol devra présenter une section équivalente à, au moins, celle des conducteurs utilisés pour le parc PV.
Lorsqu’un défaut d’isolation de la résistance PV est signalé, ne touchez pas les pièces métalliques, et contactez immédiatement un technicien qualifié pour inspecter le système et recherchez les défauts éventuels.
Les bornes de la batterie sont isolées galvaniquement du parc PV. En cas de défaillance, cela permet de garantir que les tensions du parc PV ne peuvent pas glisser vers les batteries du système.

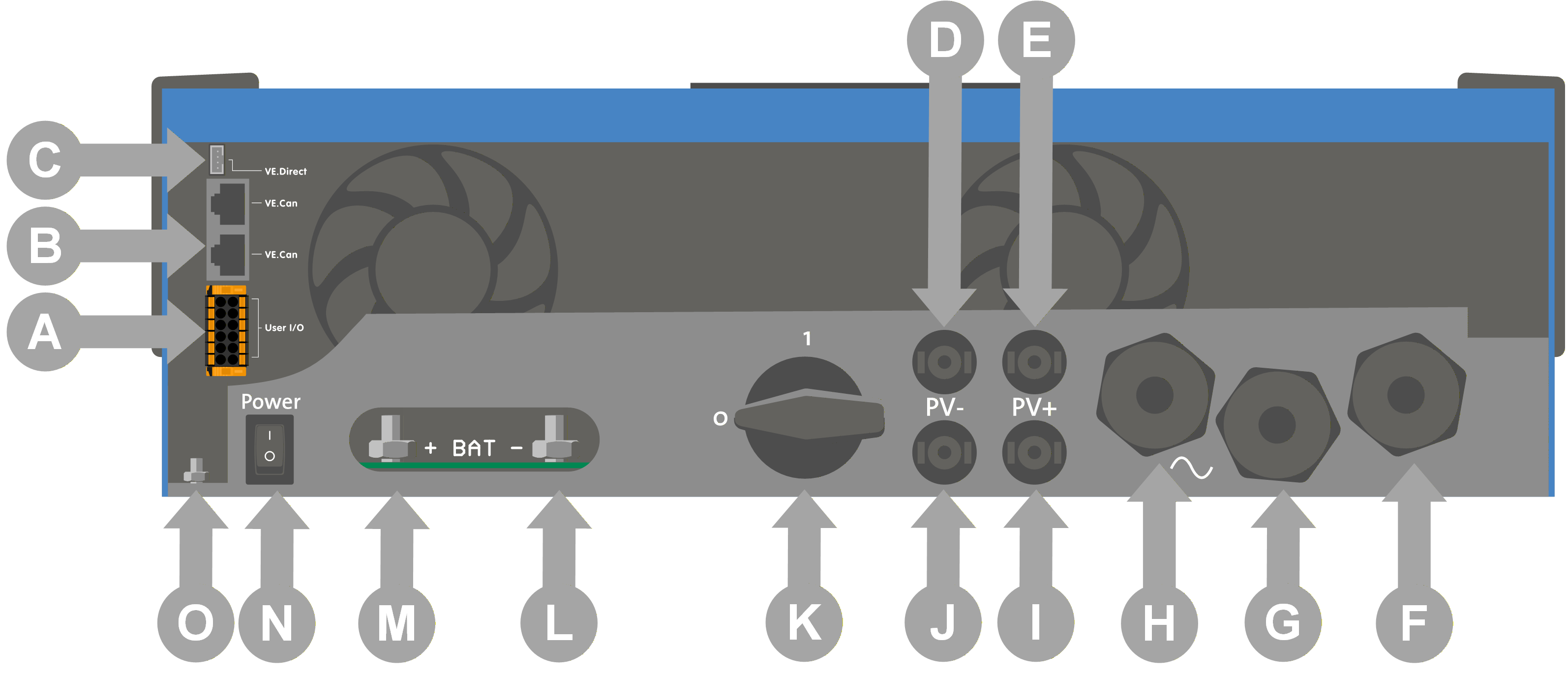

4.5. Séquence de connexion de câble
1 : Confirmez que la polarité de la batterie est correcte, puis branchez la batterie.
2 : si nécessaire, connectez l'interrupteur à distance, le relais programmable et les câbles de communication
3 : : confirmez que la polarité PV est correcte, puis connectez le parc solaire (s'il est connecté de manière incorrecte avec une polarité inversée, la tension PV chutera, le contrôleur chauffera, mais il ne chargera par la batterie).

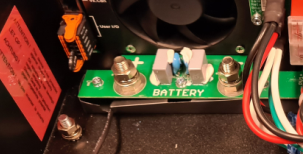

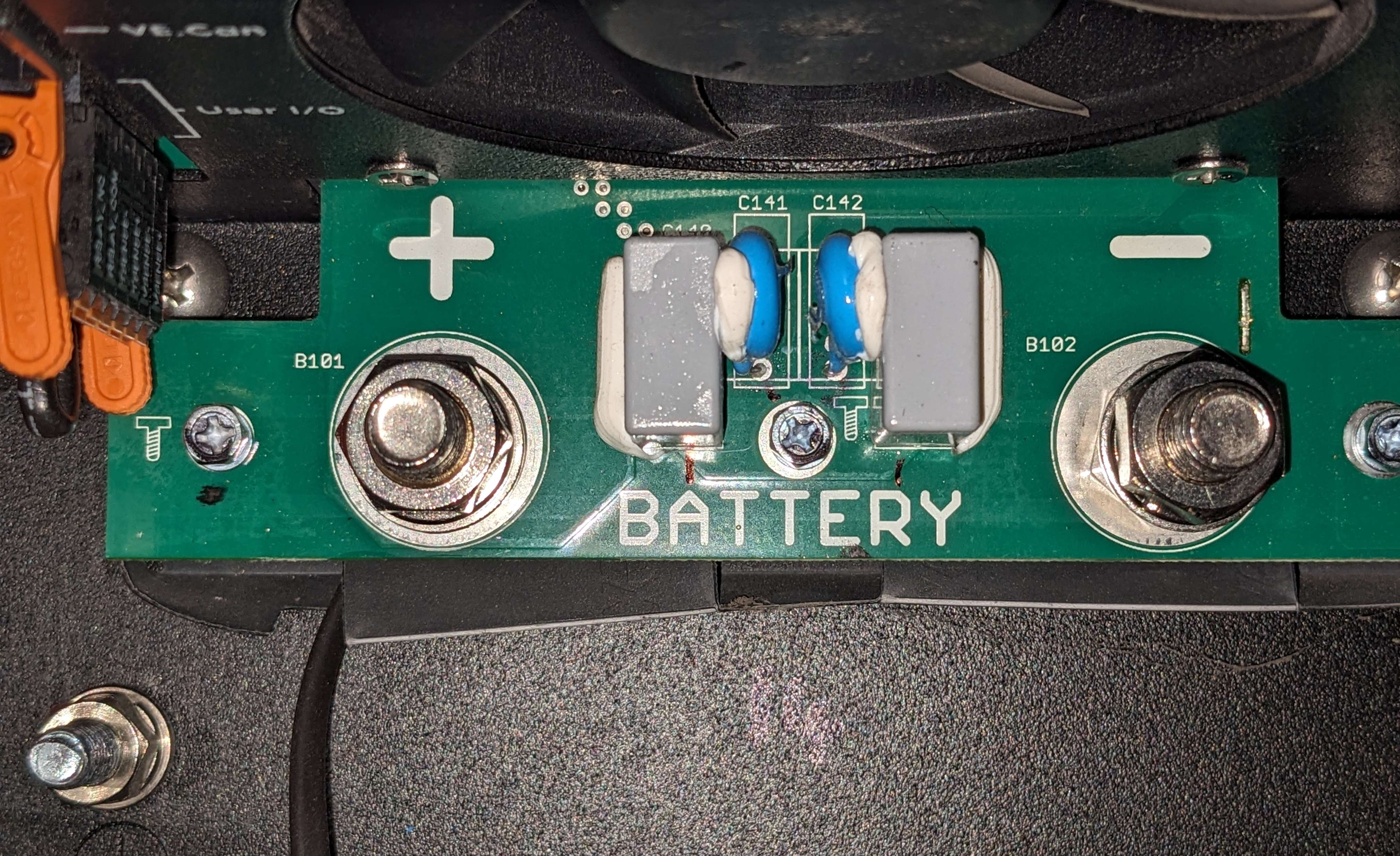

4.6. Procédure de raccordement de la batterie
Procédez comme suit pour raccorder les câbles de batterie :
Avertissement
Utilisez une clé à pipe isolante afin d’éviter de court-circuiter la batterie. Évitez de court-circuiter les câbles de la batterie.
Avertissement
Lorsque vous raccordez la batterie, vous devez être particulièrement attentif et précautionneux. La polarité correcte doit être confirmée avec un multimètre avant la connexion. La connexion d’une batterie avec une polarité incorrecte détruira l’appareil et n’est pas couverte par la garantie.
Desserrez les deux vis au bas du boîtier et retirez le panneau de service.
Connectez les câbles de la batterie. D'abord le câble - puis le +. N'oubliez pas qu'il peut y avoir une étincelle lors de brancher la batterie.
Serrer les écrous aux couples prescrits pour une résistance de contact minimale.
4.7. Branchement du câblage CA
Avertissement
Ce produit appartient à la classe de sécurité I (fourni avec une borne de terre pour des raisons de sécurité). Ses bornes d’entrée et/ou de sortie CA et/ou son point de mise à la terre à l’intérieur du produit doivent être pourvus d’un point de mise à la terre sans interruption pour des raisons de sécurité. voir l’annexe A.
Sur une installation fixe, une mise à la terre sans coupure peut être sécurisée au moyen du câble de terre de l’entrée CA. Autrement, le boîtier doit être mis à la masse.
Ce produit est fourni avec un relais de mise à la terre (relais H, voir l'annexe B) qui connecte automatiquement la sortie neutre au châssis si aucune alimentation CA externe n'est disponible. Lorsqu'une source externe CA est fournie, le relais de terre H s'ouvre avant que le relais de sécurité d’entrée ne se ferme. Cela permet le fonctionnement correct d’un coupe-circuit de fuite à la terre connecté sur la sortie.
Pour les installations mobiles, (par exemple avec une prise de courant de quai), le fait d’interrompre la connexion de quai va déconnecter simultanément la connexion de mise à la terre. Dans ce cas, le boîtier de l’appareil doit être raccordé au châssis (du véhicule), ou à la plaque de terre ou à la coque (du bateau). Dans le cas de bateaux, une connexion directe à la terre n’est pas recommandée en raison des risques de corrosion galvaniques. Dans ce cas, la solution est l’utilisation d’un transformateur d’isolement.
Les borniers sont disponibles sur la carte du circuit imprimé. Voir Annexe A.
Ne pas inverser le fil du neutre et celui de la phase en branchant l'alimentation CA.
Le convertisseur ne fournit PAS une isolation galvanique complète entre l’entrée CC PV et la sortie CA. Il est donc possible que la tension et le courant CC provenant des connexions CC PV soient détectés sur le côté CA.
Une isolation galvanique complète est fournie entre le CC PV et le CC de la batterie.

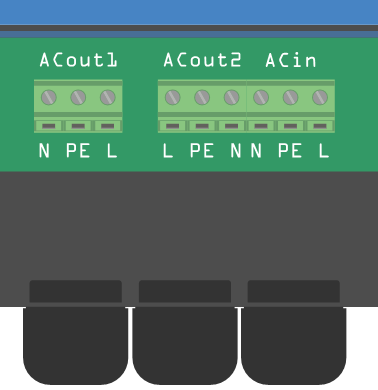

AC-out-1 Le câble de sortie CA peut être connecté directement au bornier « AC-out ». De gauche à droite : « N » (neutre) - « PE » (terre) - « L » (phase). Grâce à sa fonction PowerAssist, le Multi peut rajouter jusqu’à 6 kVA (c’est-à-dire 6000 / 230 = 26 A) à la sortie pendant les périodes de demande de puissance maximale. The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced). . Couple : 1,2 Nm
Avertissement
Les bornes de sortie CA doivent être protégées par un fusible ou un disjoncteur de 50 A ou moins, et la section de câble doit être dimensionnée en conséquence. Un disjoncteur différentiel peut être exigé en plus pour la conformité locale.
AC-out-2 Une seconde sortie est disponible pour déconnecter sa charge en cas de fonctionnement sur batterie uniquement. Sur ces bornes, l’équipement connecté ne peut fonctionner que si la tension CA est disponible sur AC-in-1, par exemple, une chaudière électrique ou un climatiseur. La charge sur AC-out-2 est déconnectée immédiatement lorsque le convertisseur/chargeur passe en mode batterie. Une fois que la puissance CA est disponible sur AC-in-1, la charge sur AC-out-2 se reconnecte immédiatement. Couple : 1,2 Nm.
AC-in Le câble d’entrée CA peut être connecté au bornier « AC-in ». De gauche à droite : « N » (neutre) - « PE » (terre) - « L » (phase active) L’entrée CA doit être protégée par un fusible ou un disjoncteur magnétique d’une valeur nominale égale ou inférieure à 50 A, et la section du câble doit être dimensionnée en conséquence. Si la valeur nominale de la puissance d’entrée CA est inférieure, le fusible ou le disjoncteur magnétique doit être calibré en conséquence. Couple : 1,2 Nm.
4.8. VE.Direct
Port permettant de raccorder un PC/ordinateur portable afin de configurer le convertisseur grâce à un câble VE.Direct-USB. Il peut également être utilisé pour raccorder un GlobalLink 520 de Victron permettant la surveillance à distance des données.
Notez que le port VE.Direct sur le Multi RS Solar ne peut pas être utilisé pour raccorder un appareil GX, et la connexion VE.Can doit être utilisée à la place.
4.9. VE.Can
Utilisé pour raccorder un appareil GX, et/ou pour établir des communications en série avec d’autres produits compatibles VE.Can, comme par exemple les MPPT de la gamme VE.Can.
4.10. Bluetooth
Utilisé pour raccorder l'appareil via VictronConnect à des fins de configuration.
Notez que cette interface Bluetooth n’est pas compatible avec le réseau VE.Smart (c.-à-d. la sonde Smart Battery).
4.11. I/O de l'utilisateur
4.11.1. Interrupteur On/Off à distance

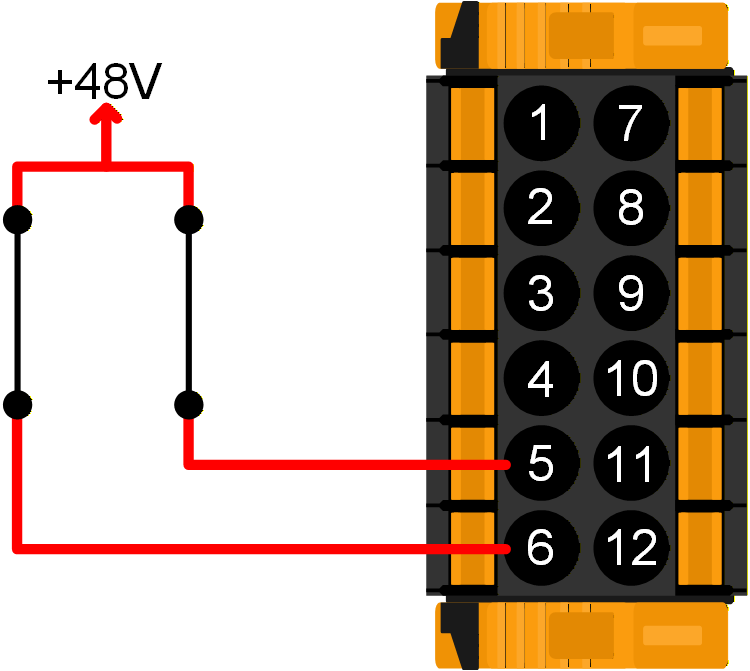

Le connecteur de marche/arrêt à distance dispose de deux bornes à distance « Remote L » et « Remote H » .
Le Multi RS Solar est livré avec les bornes du connecteur de marche/arrêt à distance connectées entre elles par une liaison filaire.
Veuillez noter que pour que le connecteur à distance soit opérationnel, l’interrupteur de marche/arrêt principal du Multi RS Solar doit être mis sur « on ».
Le connecteur de marche/arrêt à distance a deux modes de fonctionnement différents :
Mode marche/arrêt (par défaut) :
La fonction par défaut du connecteur de marche/arrêt à distance est d’allumer ou d’éteindre l’appareil à distance.
L'appareil s'allumera si les deux bornes à distance « Remote L » et « Remote H » sont connectées l'une à l'autre (via un interrupteur à distance, un relais ou la liaison filaire).
L’appareil s’éteint si les deux bornes à distance « Remote L » et « Remote H » ne sont pas connectées l’une à l’autre et sont flottantes.
L’appareil s’allume si la borne à distance « Remote H » est connectée au positif de la batterie (VCC).
L’appareil s’allume si la borne à distance « Remote L » est connectée au négatif de la batterie (GND).

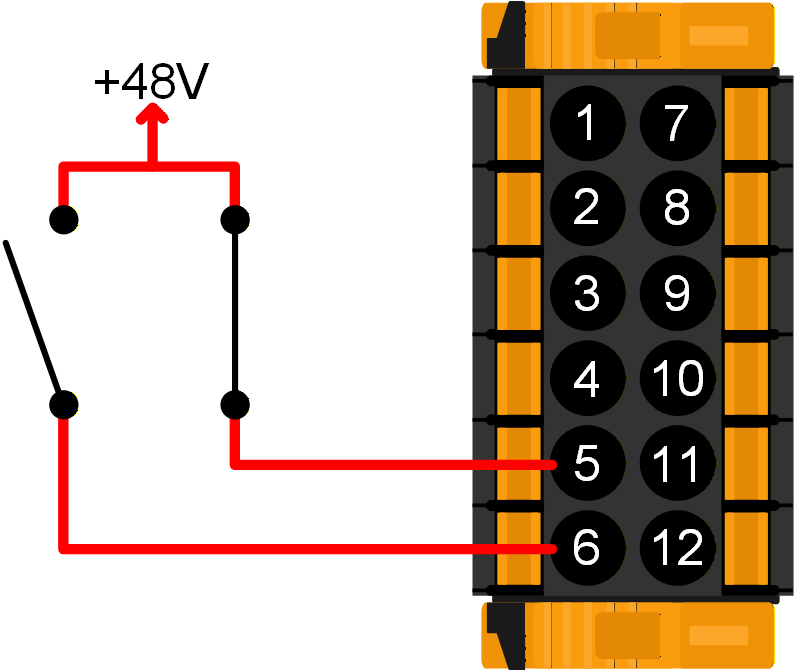

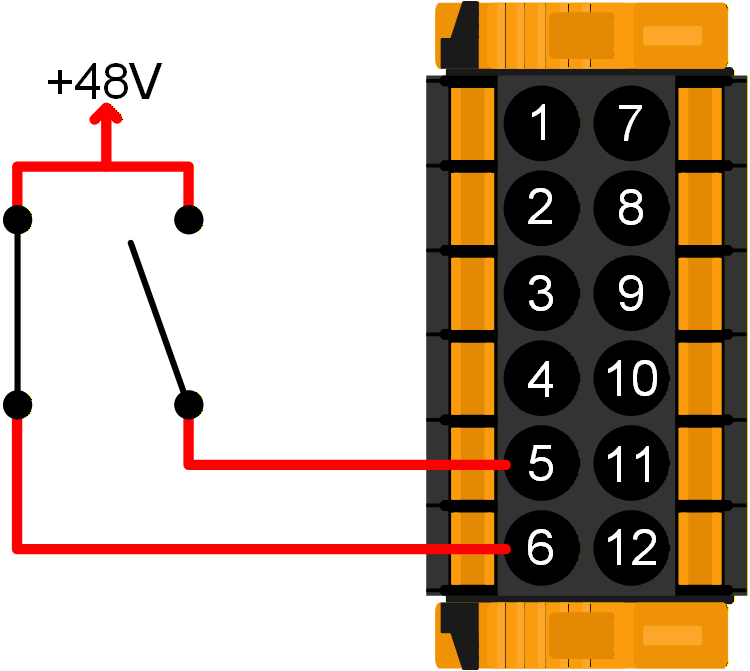

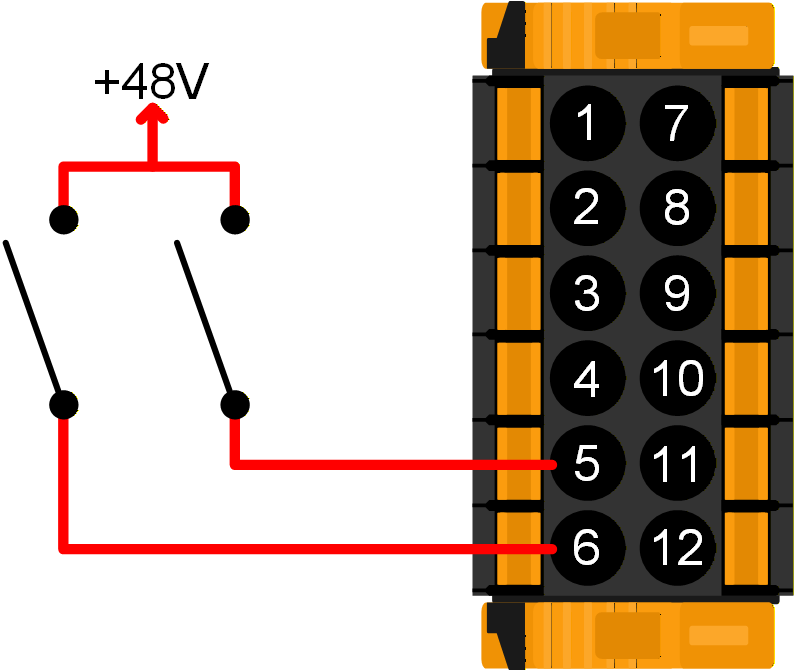

Mode BMS à 2 fils :
Cette fonction peut être activée via VictronConnect. Accédez à « Paramètres de la batterie », puis à « Mode à distance ». (voir image ci-jointe)
Réglez le mode à distance de « marche/arrêt » à « BMS à 2 fils ».
Dans ce mode, le signal « charge », « déconnexion de la charge » ou « autorisation de décharger » et les signaux « chargeur », « déconnexion du chargeur » ou « autorisation de charger » d’un BMS à batterie au lithium Victron sont utilisés pour contrôler l’appareil. Ils éteignent respectivement le convertisseur en cas de décharge non autorisée et le chargeur solaire en cas de charge non autorisée par la batterie.
Connectez la borne « charge », « déconnexion de la charge » ou « autorisation de décharger » du BMS à la borne à distance « Remote H » du convertisseur RS Smart.
Connectez la borne « chargeur », « déconnexion du chargeur » ou « autorisation de charger » du BMS à la borne à distance « Remote L » du convertisseur RS Smart.
4.11.2. Relais programmable

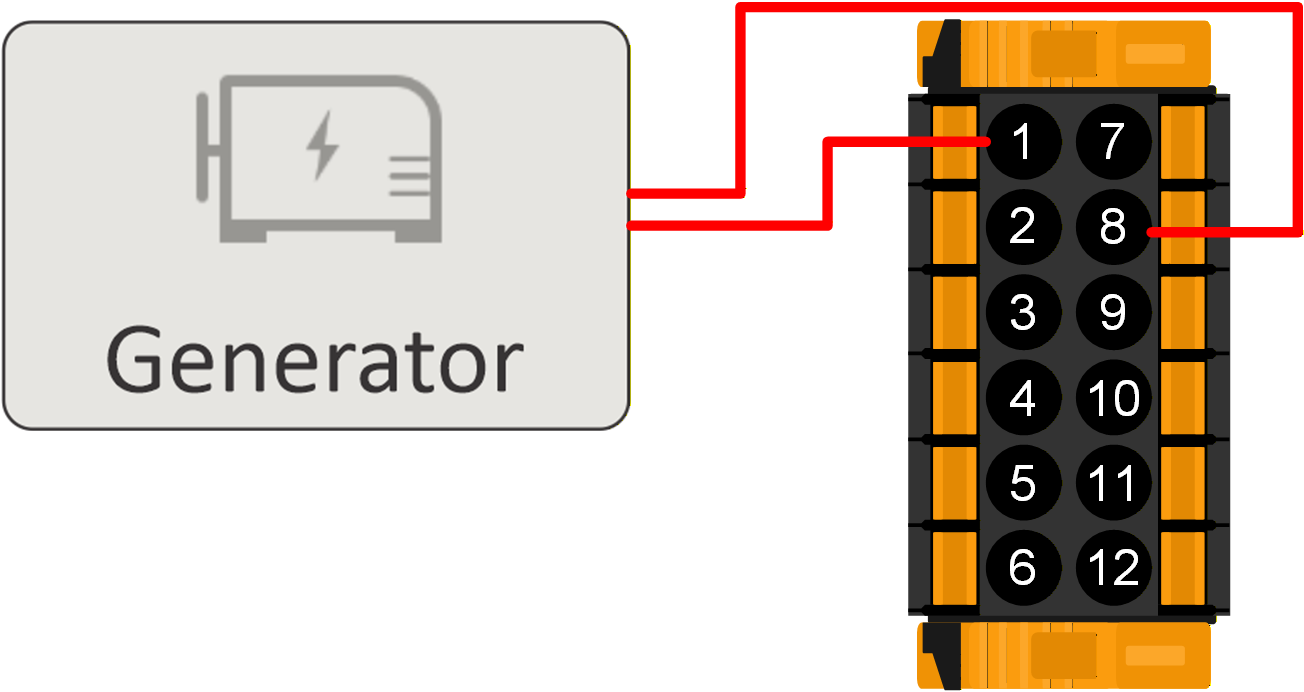

Relais programmable pouvant être configuré en alarme générale, de sous-tension CC ou comme fonction de démarrage/arrêt du générateur Rendement CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 70 VCC

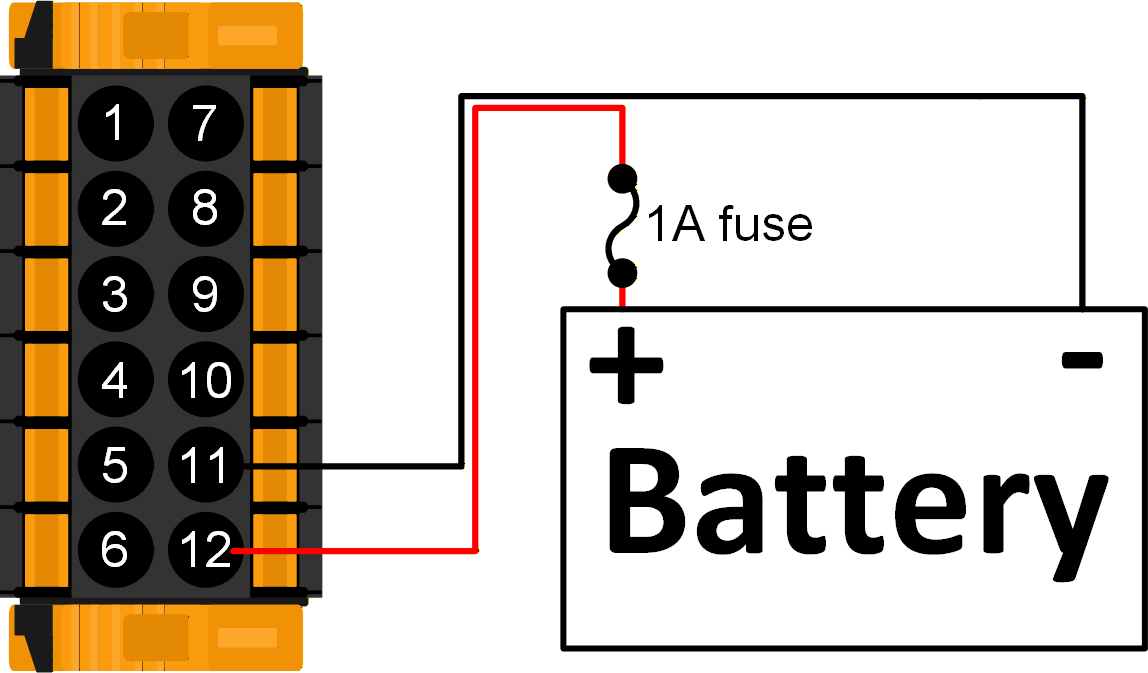

4.11.3. Sonde de tension
Pour compenser des pertes possibles dans les câbles au cours du processus de charge, une sonde à deux fils peut être raccordée directement à la batterie ou aux points de distribution positifs ou négatifs. Utilisez des câbles avec une section de 0,75 mm².
Pendant le chargement de la batterie, le chargeur compensera les chutes de tension des câbles CC à un maximum de 1 V (c’est-à-dire 1 V sur la connexion positive et 1 V sur la connexion négative). S’il y a un risque que les chutes de tension soient plus importantes que 1 V, le courant de charge sera limité de telle manière que la chute de tension restera limitée à 1 V.
4.11.4. Sonde de température

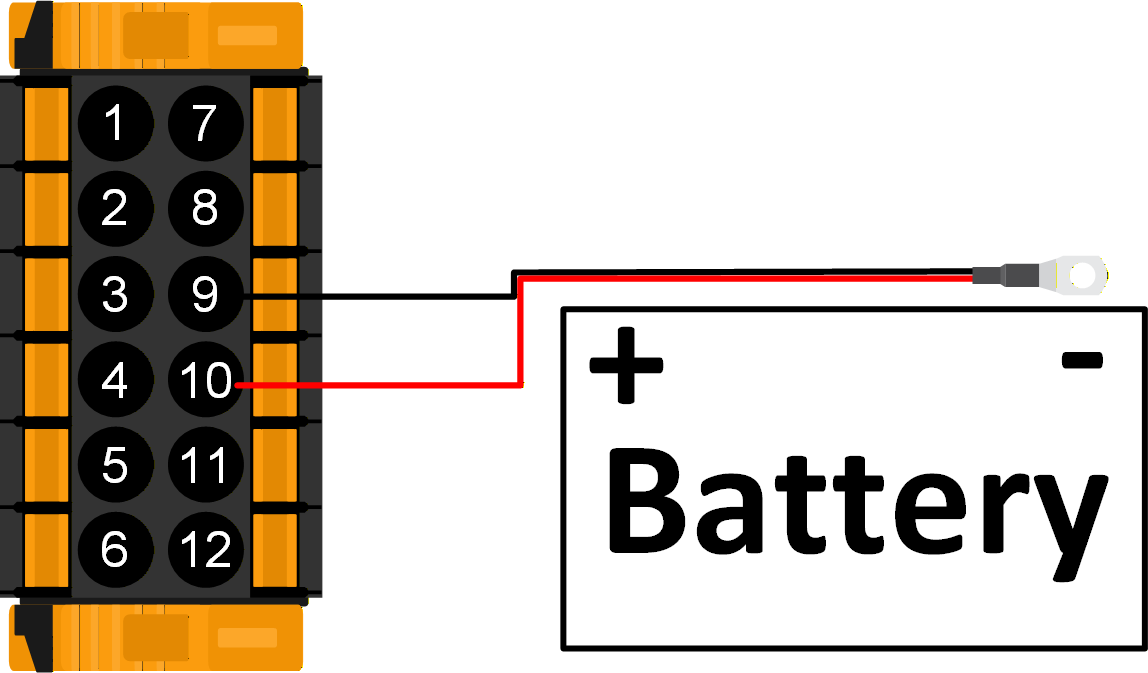

Pour compenser les changements de température lors de la charge, la sonde de température (livrée avec l'unité) peut être connectée. La sonde est isolée et doit être fixée à la borne négative de la batterie. La sonde de température peut également être utilisée en cas de coupure due à une température basse durant la recharge des batteries au lithium (configuré dans VictronConnect).
4.11.5. Ports programmables d'entrée analogique/numérique

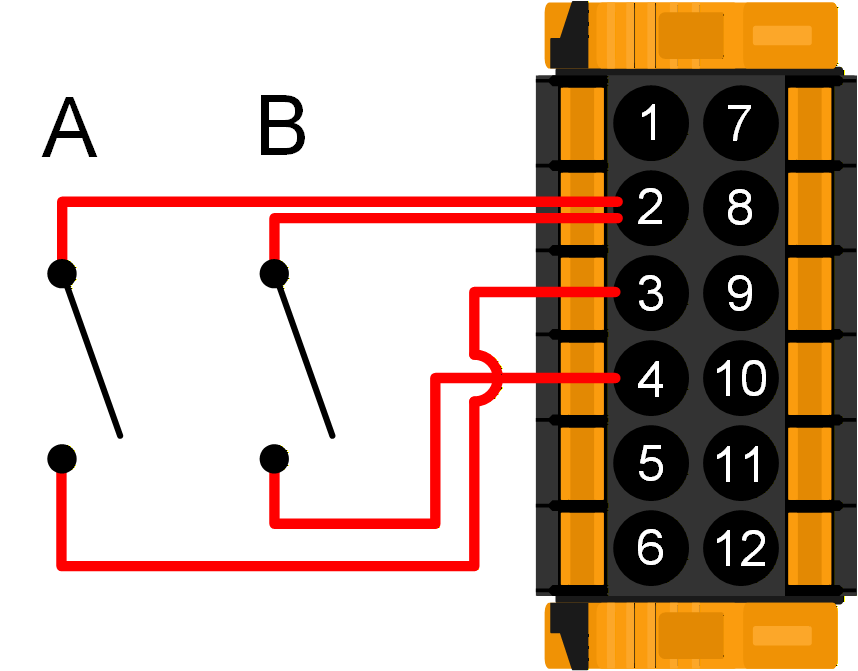

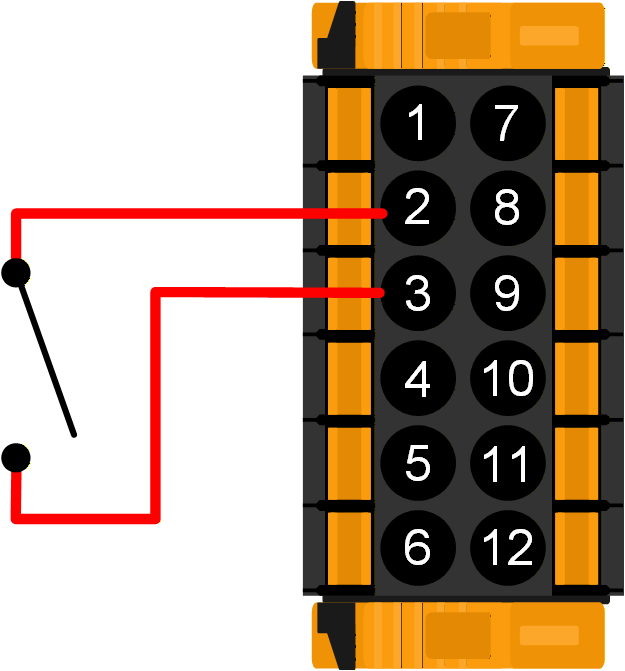

Le produit est équipé de 2 ports d’entrée analogique/numérique qui sont étiquetés AUX_IN1+ et AUX_IN2+ sur le bornier E/S utilisateur amovible.
Les entrées numériques sont de 0-5 V, et lorsqu'une entrée est tirée sur 0 V, elle est enregistrée comme étant « fermée ».
Ces ports peuvent être configurés dans VictronConnect.
Non utilisé : l’entrée auxiliaire n’a aucune fonction.
Interrupteur de sécurité : l’appareil est sous tension lorsque l’entrée auxiliaire est active.
Connexion AC IN : ne se connecte à l’entrée CA que lorsque l’entrée auxiliaire est active. Cela peut par exemple s’avérer utile pour désactiver la charge de l’entrée CA via le réseau électrique pendant une période de tarification onéreuse.
Vous pouvez attribuer différentes fonctions à chaque entrée auxiliaire. Si la même fonction est attribuée aux deux entrées auxiliaires, elles seront traitées comme une fonction ET, de sorte que les deux devront être actives pour que l’appareil reconnaisse l’entrée.
4.11.6. Diagramme de borne d'entrée I/O d'utilisateur
4.11.7. Fonctions I/O d'utilisateur
Numéro | Connexion | Description |
---|---|---|
1 | Relay_NO | Connexion Normalement ouverte Relais programmable |
2 | AUX_IN - | Point négatif commun pour des entrées auxiliaires programmables |
3 | AUX_IN1+ | Connexion positive entrée auxiliaire 1 programmable |
4 | AUX_IN2+ | Connexion positive entrée auxiliaire 2 programmable |
5 | REMOTE_L | Interrupteur on/off à distance Bas |
6 | REMOTE_H | Interrupteur on/off à distance Élevé |
7 | RELAY_NC | Connexion Normalement fermée Relais programmable |
8 | RELAY_COM | Point négatif commun de relais programmable |
9 | TSENSE - | Borne négative de la sonde de température |
10 | TSENSE + | Borne positive de la sonde de température |
11 | VSENSE - | Borne négative de la sonde de tension |
12 | VSENSE + | Borne positive de la sonde de tension |
4.12. Programmation avec VictronConnect.
Ce guide vous aidera avec les éléments spécifiques de VictronConnect qui concernent le Contrôleur de charge solaire MPPT.
Pour plus d’informations générales sur l’application VictronConnect, comment l’installer, comment la coupler à votre appareil et comment mettre à jour le micrologiciel, par exemple, reportez-vous au manuel général de VictronConnect. Vous trouverez ici une liste de tous les appareils compatibles avec VictronConnect.
Remarque : Ces instructions peuvent s'appliquer à différents produits et à différentes configurations. Lorsqu'il est fait mention d'une tension de batterie dans ces instructions, elle se réfère à une batterie de 12 V. Veuillez multiplier les valeurs données par 4 pour obtenir les paramètres correspondant à une installation configurée pour un système de 48 V.
4.12.1. Paramètres
Vous pouvez accéder à la page des paramètres en cliquant sur l’icône en forme de roue dentée en haut à droite de la page d’accueil. La page des paramètres permet d'accéder à l'affichage et à la modification des paramètres de la batterie, de la charge, de l'éclairage extérieur, et aux fonctions du port. Cette page permet également de voir les informations relatives au produit, telles que les versions micrologicielles installées sur le chargeur solaire MPPT.
4.12.2. Paramètres de batterie
Tension de la batterie
La tension du RS est fixée à 48 V, et il n'est disponible que pour des systèmes de 48 V.
Courant de charge max.
Permet à l'utilisateur de définir un courant de charge maximal inférieur.
Chargeur activé
Désactiver ce paramètre permet d'éteindre le chargeur solaire. Les batteries ne seront pas chargées. Cette configuration n'est prévue que pour être utilisée en cas de travaux sur l'installation.
Paramètres du chargeur – Préconfiguration de la batterie
La préconfiguration de la batterie vous permet de sélectionner le type de batterie, d'accepter les valeurs d'usine, ou de saisir vos propres valeurs prédéterminées à utiliser pour l'algorithme de charge de la batterie. Les paramètres de tension d'absorption, durée d'absorption, tension Float, tension d'égalisation et compensation de température sont tous configurés selon une valeur prédéterminée – mais ils peuvent être définis par l'utilisateur.
Les valeurs prédéterminées par l'utilisateur seront stockées dans la bibliothèque de préconfiguration. Ainsi, les installateurs n'auront pas besoin de définir toutes les valeurs chaque fois qu'ils configurent une nouvelle installation.
En sélectionnant Modifier les préconfigurations, ou sur l’écran Paramètres (mode expert activé ou non), les paramètres personnalisés peuvent être définis comme suit :
Tension d’absorption
Déterminer la tension d'absorption.
Adaptive absorption time — Durée d'absorption adaptative
Sélectionnez si un temps d’absorption adaptatif ou fixe sera utilisé. Les deux sont mieux expliqués ci-dessous :
Temps d’absorption fixe : La même durée d’absorption est appliquée tous les jours (lorsqu’il y a suffisamment d’énergie solaire) en utilisant la durée maximale paramétrée pour l’absorption. Sachez toutefois que cette option peut entraîner une surcharge de vos batteries, en particulier pour les batteries au plomb et les systèmes à décharges quotidiennes peu profondes. Renseignez-vous auprès du le fabricant de votre batterie pour connaître les paramètres recommandés. Remarque : assurez-vous de désactiver le réglage du courant de queue pour obtenir le même temps d’absorption chaque jour. Le courant de queue pourrait arrêter le temps d’absorption plus tôt, si le courant de la batterie est inférieur au seuil. Voir plus d’informations sur la section Réglage du courant de queue ci-dessous.
Temps d’absorption adaptatif : L’algorithme de charge peut utiliser un temps d’absorption adaptatif : il l’adapte automatiquement à l’état de charge chaque matin. La durée maximale de la période d’absorption pour la journée est déterminée par la tension de la batterie telle que mesurée juste avant que le chargeur solaire commence à fonctionner chaque matin (valeurs utilisées pour une batterie 12 V ; multipliez par 4 pour celles de 48 V) :
Tension de batterie Vb (@démarrage) | Multiplicateur | Durées maximales d'absorption |
---|---|---|
Vb < 11,9 V | x 1 | 06:00 heure |
> 11,9 V Vb < 12,2 V | x 2/3 | 04:00 heure |
> 12,2 V Vb < 12,6 V | x 1/3 | 02:00 heure |
Vb > 12,6 V | x 2/6 | 01:00 heure |
Le multiplicateur est appliqué au réglage de la durée d’absorption maximale et il en résulte la durée maximale de la période d’absorption utilisée par le chargeur. Les temps d’absorption maximaux indiqués dans la dernière colonne du tableau sont basés sur le temps d’absorption maximal paramétré par défaut sur 6 heures.
Durée d’absorption maximale (hh:mm)
Définir la limite de la durée d'absorption. Uniquement disponible lorsqu'un profil de charge personnalisé est utilisé.
Saisissez la valeur de temps dans l'indication hh:mm, où les heures se trouvent entre 0 et 12 et les minutes entre 0 et 59.
Tension Float
Déterminer la tension Float.
Compensation de la tension Re-bulk
Définir la compensation de tension qui sera utilisée sur le réglage de la tension Float et qui déterminera le seuil de redémarrage du cycle de charge.
Par exemple : Pour une compensation de tension Re-bulk de 0,1 V et un réglage de la tension Float sur 13,8 V, le seuil de tension qui sera utilisé pour redémarrer le cycle de charge sera de 13,7 V. En d’autres termes, si la tension de la batterie tombe en dessous de 13,7 V pendant une minute, le cycle de charge redémarre.
Tension d'égalisation
Déterminer la tension d'égalisation.
Pourcentage du courant d’égalisation
Définir le pourcentage du réglage du courant de charge max qui sera utilisé pendant une égalisation.
Égalisation automatique
Déterminer la fréquence de la fonction d'égalisation automatique. Les options disponibles sont entre 1 et 250 jours :
1 = tous les jours
2 = tous les deux jours
...
250 = tous les 250 jours
L'égalisation est généralement utilisée pour équilibrer les cellules dans une batterie au plomb, et également pour éviter la stratification de l'électrolyte dans les batteries électrolyte liquide. La nécessité ou non de l'égalisation (automatique) dépend du type des batteries et de leur utilisation. Consultez votre fournisseur de batterie pour les instructions.
Lorsque le cycle d’égalisation automatique a démarré, le chargeur applique une tension d’égalisation à la batterie tant que le niveau de courant reste inférieur au pourcentage de courant d’égalisation défini pour le courant Bulk.
Durée du cycle d'égalisation automatique
Dans le cas de toutes les batteries VRLA et de certaines batteries à électrolyte liquide (numéro d'algorithme 0, 1, 2 et 3), l'égalisation automatique termine quand la limite de tension (maxV) a été atteinte, ou après une période égale à (temps d'absorption/8), quel que soit le paramètre atteint en premier.
Pour toutes les batteries à plaque tubulaire (numéros d'algorithme 4, 5 et 6), et également pour tous les types de batterie définis par les utilisateurs, l'égalisation automatique prendra fin après une période égale à (durée d'absorption/2).
Pour les batteries au lithium-ion (algorithme numéro 7), l'égalisation n'est pas disponible.
Lorsqu'un cycle d'égalisation automatique ne s'achève pas en un jour, il ne reprendra pas le jour suivant. La prochaine égalisation aura lieu conformément à l'intervalle déterminé dans l'option « égalisation automatique » :
Le type de batterie par défaut est une VRLA, et toute batterie définie par l'utilisateur se comportera comme une batterie à plaque tubulaire en ce qui concerne l'égalisation.
Mode Arrêt de l’égalisation
Définir la fin de l’égalisation. Il existe deux possibilités : on utilise soit la tension de la batterie qui atteint la tension d’égalisation, soit la durée d’égalisation maximale qui est atteinte.
Durée d’égalisation maximale
Définir la durée maximale de la phase d’égalisation.
Courant de queue
Définir le seuil de courant qui sera utilisé pour terminer la phase d’absorption avant l’expiration de la durée d’absorption maximale. Lorsque le courant de la batterie tombe sous le courant de queue pendant une minute, la phase d’absorption se termine. Ce paramètre peut être désactivé en le réglant sur zéro.
Compensation de température
De nombreux types de batterie requièrent une tension de charge inférieure dans des conditions d'exploitation chaudes, et une tension de charge supérieure dans des conditions d'exploitation froides.
Le coefficient configuré est en mV par degré Celsius pour l'ensemble du banc de batterie, et non pas par cellule. La température de base pour la compensation est de 25 °C (77 °F), comme indiqué sur le tableau ci-dessous.
Si une sonde de batterie est installée au boitier de jonction I/O de l'utilisateur, la température réelle de la batterie sera utilisée pour la compensation, tout au long de la journée.
Coupure en cas de basse température
Ce paramètre peut être utilisé pour désactiver la charge à basse température, comme l’exigent les batteries au lithium.
Pour les batteries lithium-fer-phosphate, ce paramètre est préréglé sur 5 °C, pour les autres types de batteries, il est désactivé. Lors de la création d’une batterie définie par l’utilisateur, la température de coupure peut être réglée manuellement.
Égalisation manuelle - Démarrer maintenant
Sélectionnez « Démarrer maintenant » sur « Égalisation manuelle » pour lancer manuellement un cycle d’égalisation. Pour permettre au chargeur d'effectuer correctement l'égalisation de la batterie, n'utilisez l'option d'égalisation manuelle que pendant les périodes d'absorption et Float s'il y a suffisamment de soleil. Les limites de courant et de tension sont identiques à la fonction d'égalisation automatique. La durée du cycle d'égalisation est limitée à un maximum d'une heure lorsqu'il est lancé manuellement. L’égalisation manuelle peut être arrêtée à tout moment en sélectionnant « Arrêter l’égalisation ».
4.12.3. Programmation du générateur
Le Multi RS Solar a une tolérance pour les irrégularités sur l’entrée CA comme les changements rapides de fréquence ou de tension afin d’améliorer la fiabilité lors de la connexion à des générateurs.
L’utilisation d’un générateur avec le Multi RS Solar nécessite le micrologiciel v1.11 ou une version ultérieure.

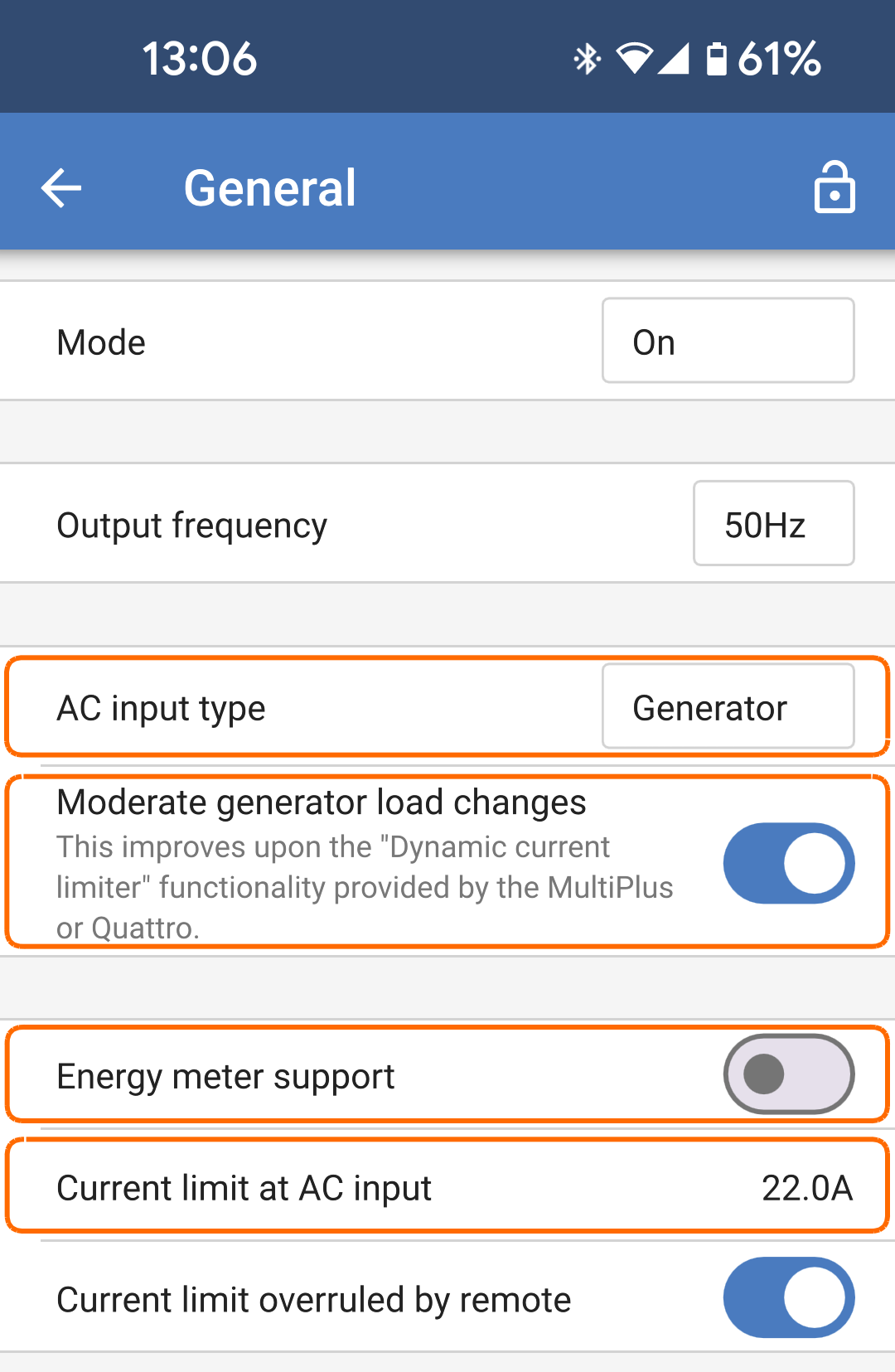

Si vous utilisez un générateur, il est recommandé d’ajuster les paramètres suivants :
VictronConnect -> Paramètres -> Général -> Activer « Modérer les changements de charge du générateur ».
VictronConnect -> Paramètres -> Réseau -> Désactiver la « Fonction onduleur ».
Le paramètre « Modérer les changements de charge du générateur » permet au convertisseur/chargeur d’absorber les changements de charge soudains et de les transférer lentement au générateur. Cela réduit les variations de vitesse et de tension dans le générateur.
La « fonction onduleur » limite l’acceptation d’une entrée CA à une onde sinusoïdale très précise de sorte qu’en cas d’interruption de l’alimentation CA, il est possible de maintenir une continuité apparente de l’alimentation des consommateurs. Cette fonction est incompatible avec la plupart des générateurs et doit être désactivée si vous utilisez un générateur afin d’améliorer la fiabilité de l’acceptation de l’alimentation CA.
Limitations
Le Multi RS Solar comprend des options de contrôle de relais limitées, telles que l’ouverture/la fermeture en cas de tension de batterie faible programmable. Pour des fonctionnalités de programmation de contrôle de générateur plus avancées, veuillez utiliser un dispositif GX (tel que le Cerbo GX).
Voir le chapitre Limitations pour plus d’informations sur les limitations de la puissance de charge.
4.12.4. Comportement de l’onduleur
La fonction onduleur permet un transfert plus rapide en mode convertisseur lorsque l’alimentation d’entrée CA est interrompue.
Cette fonction est activée par défaut, et doit être désactivée si vous utilisez un générateur (ou un réseau électrique à onde sinusoïdale irrégulière).

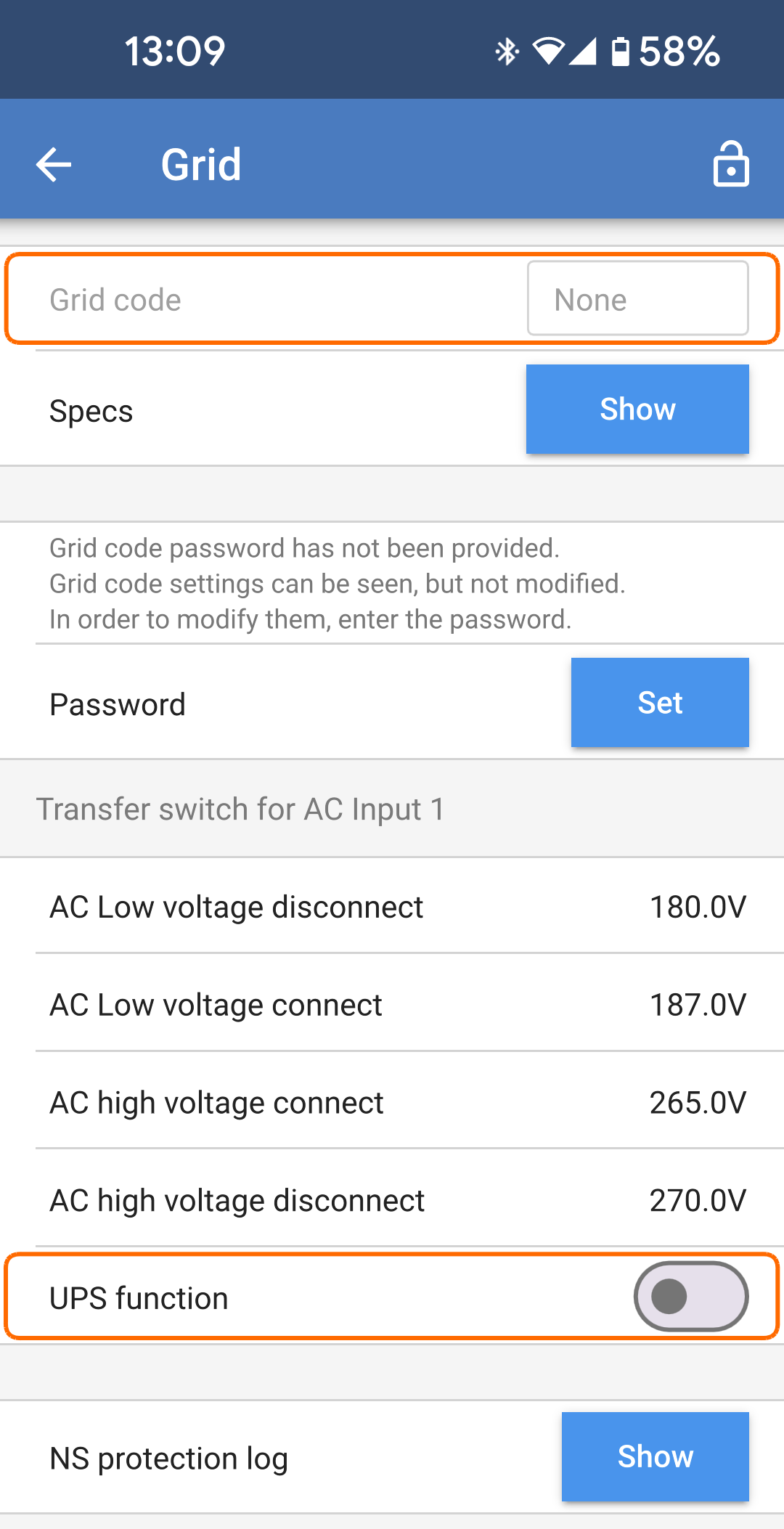

Le paramètre se trouve dans VictronConnect -> Paramètres -> Réseau -> Fonction onduleur.
La « fonction onduleur » limite l’acceptation d’une entrée CA à une onde sinusoïdale très précise de sorte qu’en cas d’interruption de l’alimentation CA, il est possible de maintenir une alimentation continue apparemment interrompue des consommateurs.
Le temps de réponse typique à une chute soudaine de la tension du réseau est de 6 ms. Si la chute de tension de l’entrée CA commence autour du passage à zéro de la sinusoïde, le temps de réponse est d’environ 8 ms. Ceci inclut le temps de réponse du relais.
Si le convertisseur est capable de fournir suffisamment de puissance à l’entrée CA, le temps de réponse pour l’ouverture du relais d’entrée CA peut être plus long. Cependant, le consommateur est toujours alimenté en continu avec au moins >160 V rms. Le relais d’entrée CA est toujours ouvert dans les 200 ms.
Victron Energy ne recommande pas l’utilisation de ce produit dans les applications de maintien des fonctions vitales où une défaillance ou un dysfonctionnement du produit Victron Energy peut raisonnablement entraîner la défaillance du dispositif de maintien des fonctions vitales ou affecter de manière significative sa sécurité ou son efficacité.
4.12.5. Contrôle d’entrée CA
Le contrôle d’entrée CA peut être configuré de nombreuses manières. Par exemple, le Multi peut se déconnecter du réseau lorsque les batteries sont suffisamment pleines et/ou que la charge CA n’est pas trop importante. Le Multi se déconnectera du réseau la plupart du temps. Il ne laissera entrer l’énergie du réseau que lorsque les batteries seront vides ou lorsque vous utiliserez une charge CA importante. Vous pouvez maintenant utiliser le réseau comme vous utiliseriez un générateur de secours.
Le mécanisme qui sous-tend le contrôle d’entrée CA est l’ouverture ou la fermeture du relais d’entrée CA interne au Multi.
Par défaut, cette fonction est désactivée.
Le fonctionnement normal de ce relais consiste à s’ouvrir dès que le réseau ou le générateur est absent. Par exemple, lors d’une panne de courant ou lorsque le générateur est éteint. Il s’agit d’une mesure de sécurité. Le relais empêche l’énergie d’être injectée dans le réseau pendant une panne de courant ou lorsque le générateur est éteint.
Ce relais peut également être configuré pour ignorer intentionnellement le réseau. Il continuera à assurer sa fonction de sécurité normale, mais il pourra s’ouvrir et se déconnecter du réseau dans plus de situations. Il pourra ignorer le réseau lorsque les batteries seront encore suffisamment pleines. L’énergie solaire CC peut maintenant être utilisée en priorité et le réseau sera utilisé comme générateur de secours.
Quand le réseau peut-il être contrôlé ?
Le relais d’entrée CA peut être programmé pour ignorer sélectivement le réseau, en fonction de deux paramètres : Il peut se baser sur la tension de la batterie et/ou sur les paramètres de la charge CA.
Le relais ignore le réseau lorsque les batteries sont suffisamment pleines. Le relais laisse entrer le réseau lorsque les batteries sont vides :
Ce paramètre peut être utilisé pour recharger les batteries à partir du réseau si le niveau d’état de charge des batteries devient trop faible. Cela peut se produire, par exemple, la nuit ou pendant une longue période de mauvais temps.
Dans ce scénario, le Multi se basera sur la tension de la batterie. Il laissera entrer le réseau si la tension de la batterie est trop faible pendant un certain temps. Il ignorera le réseau dès que la tension de la batterie aura dépassé un certain niveau pendant un certain temps.
Le Multi peut également déconnecter le réseau en fonction de l’état de charge de la batterie.
Le réseau est ignoré lorsque les charges CA sont faibles. Le relais laisse entrer le réseau lorsque les charges CA sont élevées :
Ce paramètre peut être utilisé pour autoriser l’entrée du réseau lorsque la charge CA est supérieure à la classification du Multi. Il permet d’éviter la surcharge du Multi. Ce paramètre peut également être utilisé pour les charges importantes que vous ne souhaitez pas alimenter avec la batterie.
Dans ce scénario, le Multi se basera sur la charge CA. S’il constate que la charge dépasse un certain niveau pendant un certain temps, le Multi laissera entrer l’énergie du réseau. Le Multi coupera l’entrée du réseau dès qu’il constatera que la charge CA est tombée en dessous d’un certain niveau pendant un certain temps.
Activation conditionnelle de l’entrée CA
Permet d’utiliser le contrôle d’entrée CA pour modifier le fonctionnement du relais de report d’état.
Conditions de la charge
Ce paramètre peut être utilisé pour autoriser l’entrée du réseau lorsque la charge CA est supérieure à la classification du Multi. Il permet d’éviter la surcharge du Multi. Ce paramètre peut également être utilisé pour les charges importantes que vous ne souhaitez pas alimenter avec la batterie.
Dans cet exemple, le réseau ne sera pas ignoré si la charge dépasse 4000 watts, sans délai.
Ne pas ignorer l’entrée CA signifie que le réseau sera accepté car le relais d’entrée CA est fermé. Le réseau sera ignoré lorsque la charge tombera en dessous de 2000 W.
Ignorer CA signifie que le réseau sera ignoré parce que le relais d’entrée CA est ouvert.
En fonction de votre charge, si le relais d’entrée CA s’ouvre et se ferme fréquemment, vous devez ajouter un délai avant l’activation et la désactivation.
Activation de l’entrée CA en fonction de la charge
Activer lorsque la charge est supérieure à W
Délai avant l’activation T
Désactiver lorsque la charge est inférieure à W
Délai avant la désactivation T
États de la batterie
Ce paramètre peut être utilisé pour recharger les batteries à partir du réseau si le niveau d’état de charge des batteries devient trop faible. Cela peut se produire, par exemple, la nuit ou pendant une longue période de mauvais temps.
Dans cet exemple, le réseau n’est pas ignoré lorsque la tension de la batterie est inférieure à 47 volts. Ne pas ignorer l’entrée CA signifie que le réseau sera accepté car le relais d’entrée CA est fermé.
Le réseau sera à nouveau ignoré si la tension de la batterie dépasse 52 volts pendant plus de 5 minutes.
Ignorer CA signifie que le réseau sera ignoré parce que le relais d’entrée CA est ouvert. En dehors de la « tension de la batterie », il existe deux autres options au choix : « bulk terminé » ou « absorption terminée ».
Choisir “absorption terminée” est un bon moyen de vous assurer que les batteries sont entièrement rechargées de temps à autre. Mais ce choix peut entraîner une augmentation de la facture d’électricité. La phase absorption de la recharge d’une batterie au plomb est beaucoup moins efficace que la phase bulk.
Cela peut être une raison de choisir l’option « bulk terminée ». À la fin de la phase bulk de la recharge, une batterie au plomb est rechargée à environ 85 %.
Pour plus d’informations sur le bulk et l’absorption, voir le livre de Victron Energy intitulé l’« Énergie sans limites », page 25. Suivez ce lien : https://www.victronenergy.com.au/orderbook
Vous pouvez également laisser entrer le réseau lorsque les batteries tombent en dessous d’un certain état de charge.
Important
Dans un système qui contient des sources de charge supplémentaires externes au Multi, ou de charges CC, vous ne devez utiliser l’option « état de charge » que si un périphérique GX est installé dans votre système. Et le périphérique GX doit être connecté à la fois au Multi et au(x) chargeur(s) solaire(s) MPPT et/ou à un contrôleur de batterie BMV. Pour en savoir plus, consultez ce lien : https://www.victronenergy.com/media/pg/CCGX/fr/configuration.html#UUID-3d1bea6f-30a0-7d84-8ba6-dab25033ba16
4.12.6. Modes du convertisseur
Menu marche/arrêt
Le menu marche/arrêt de VictronConnect propose plusieurs modes de fonctionnement.
ON
Mode de fonctionnement par défaut, qui met l’unité en marche par l’intermédiaire de l’interrupteur logiciel.
L’utilisation de ce mode nécessite que l’interrupteur marche/arrêt du matériel physique soit réglé sur « marche ».
Le réglage de l’interrupteur matériel physique sur « arrêt » met l’appareil hors tension et ne peut pas être supplanté par l’interrupteur logiciel.
OFF
Éteint l’unité par l’intermédiaire du contrôle logiciel.
L’interrupteur matériel physique réglé sur « marche » sera supplanté par le réglage « arrêt » du logiciel.
L’unité s’éteindra si l’interrupteur matériel physique est réglé sur « marche », mais que l’interrupteur logiciel est réglé sur « arrêt ».
Convertisseur uniquement
Le mode convertisseur uniquement déconnecte l’entrée CA du réseau en ouvrant le relais d’entrée CA.
Le chargeur solaire est toujours actif dans ce mode.
Chargeur uniquement
Le mode chargeur uniquement éteint le convertisseur qui fournit la tension CA à la sortie CA.
Dans ce mode, le chargeur charge les batteries à partir de l’entrée CA.
Le chargeur solaire est toujours actif dans ce mode.
Pass-Through
Ce mode ferme le relais d’entrée CA et fait passer la tension CA de l’entrée CA vers la sortie CA tandis que le convertisseur/chargeur reste éteint.
Le chargeur solaire reste actif.

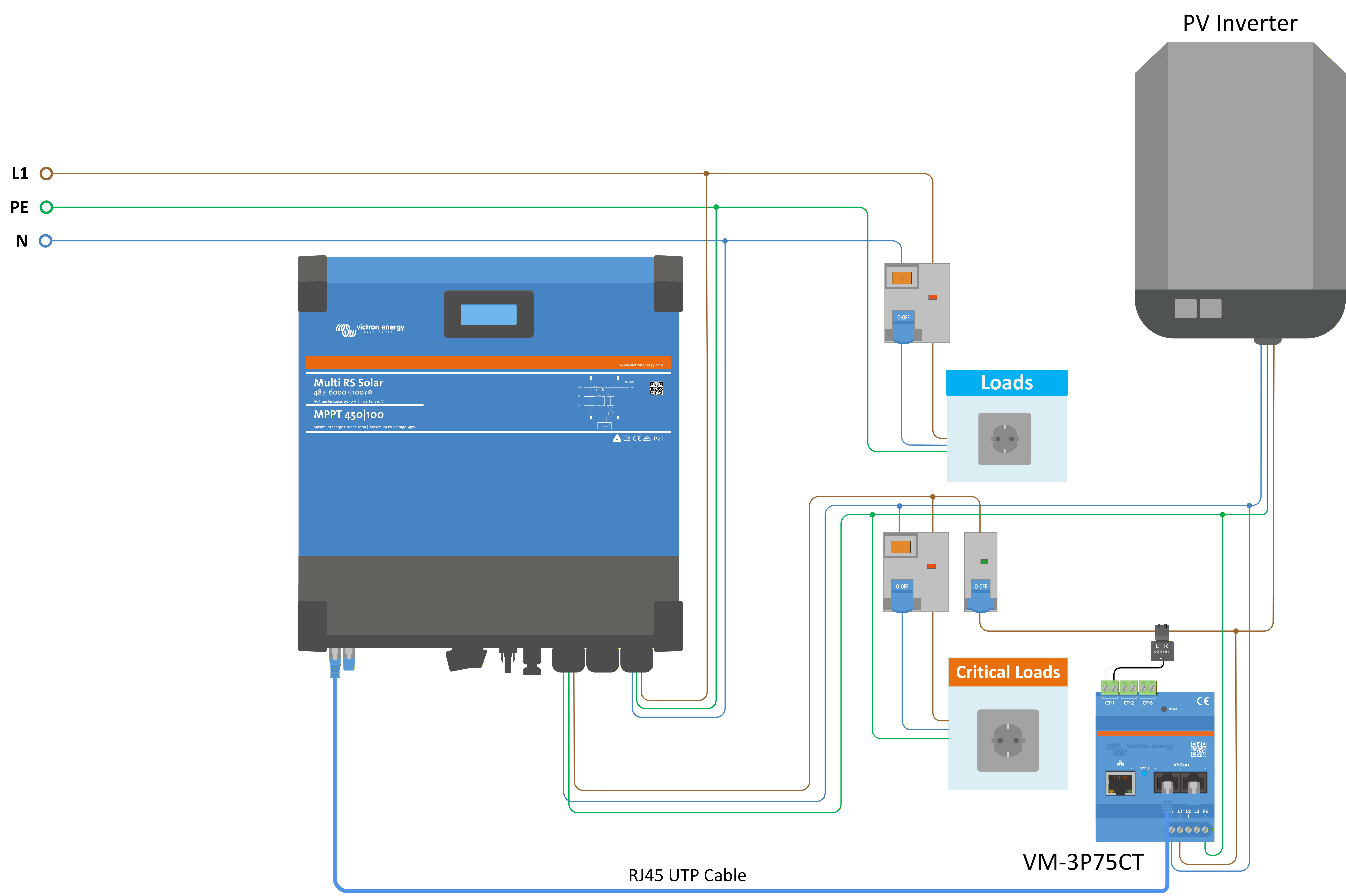

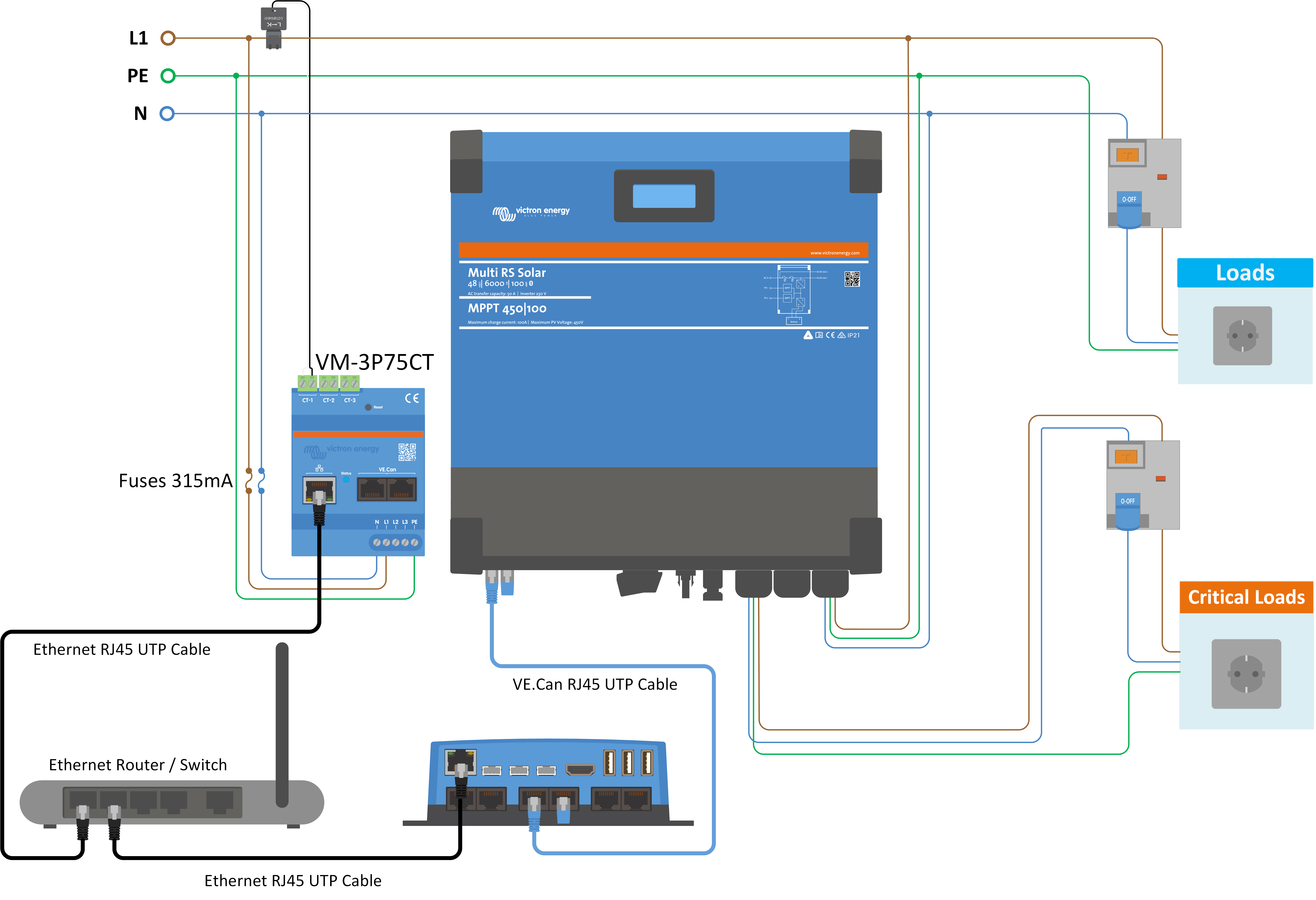

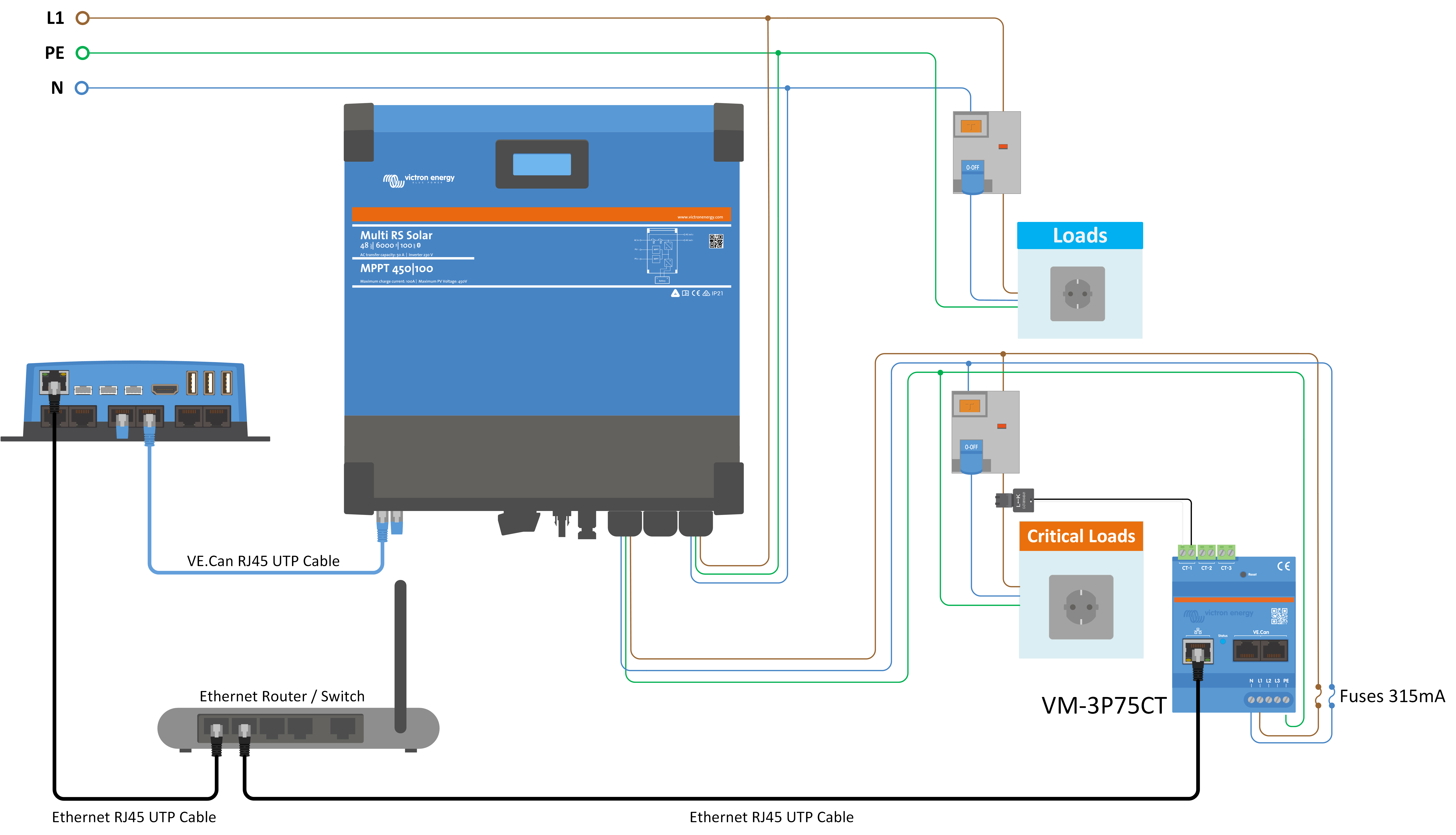

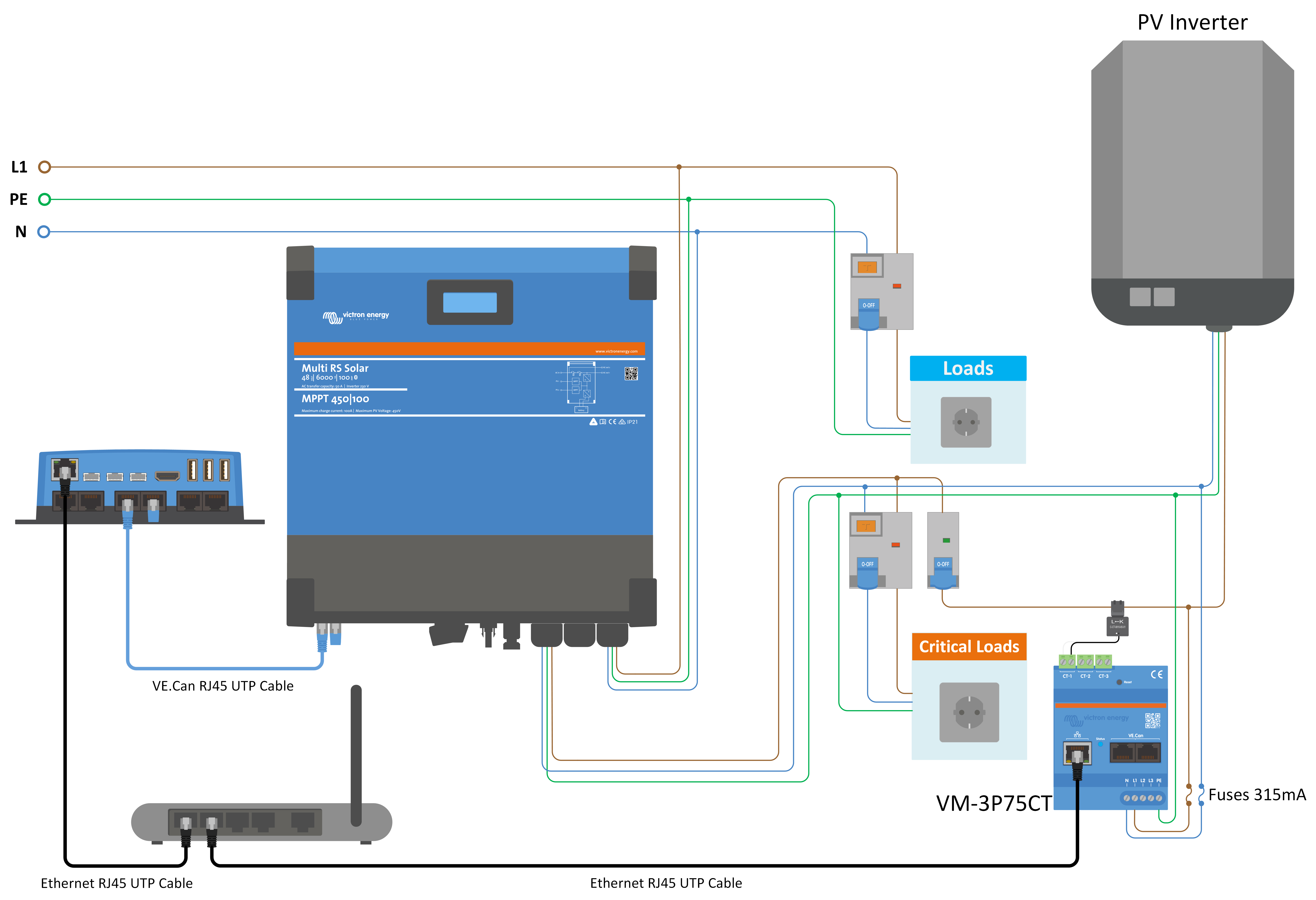

4.12.7. Commandes ESS
Par défaut, lorsqu’une entrée CA est connectée à un Multi RS, le chargeur commence à charger les batteries jusqu’aux limites maximales de courant d’entrée CA et de courant de charge. Nous appelons ce mode par défaut « Maintenir les batteries chargées ».
Dans certains cas, l’utilisateur peut souhaiter n’utiliser l’entrée CA pour charger la batterie qu’en cas de besoin, et laisser les batteries se décharger pour alimenter les consommateurs et se recharger à partir de l’énergie solaire.
Pour permettre cette flexibilité, il existe plusieurs options de configuration possibles.
Il est possible d’utiliser la « connexion d’entrée CA conditionnelle », qui déconnecte physiquement le relais d’entrée CA, déconnectant l’alimentation CA à moins que les paramètres programmés ne soient satisfaits.
Lorsque les paramètres sont satisfaits, le relais d’entrée CA se ferme, connectant l’entrée CA, et le Multi RS charge la batterie à partir de l’entrée CA.

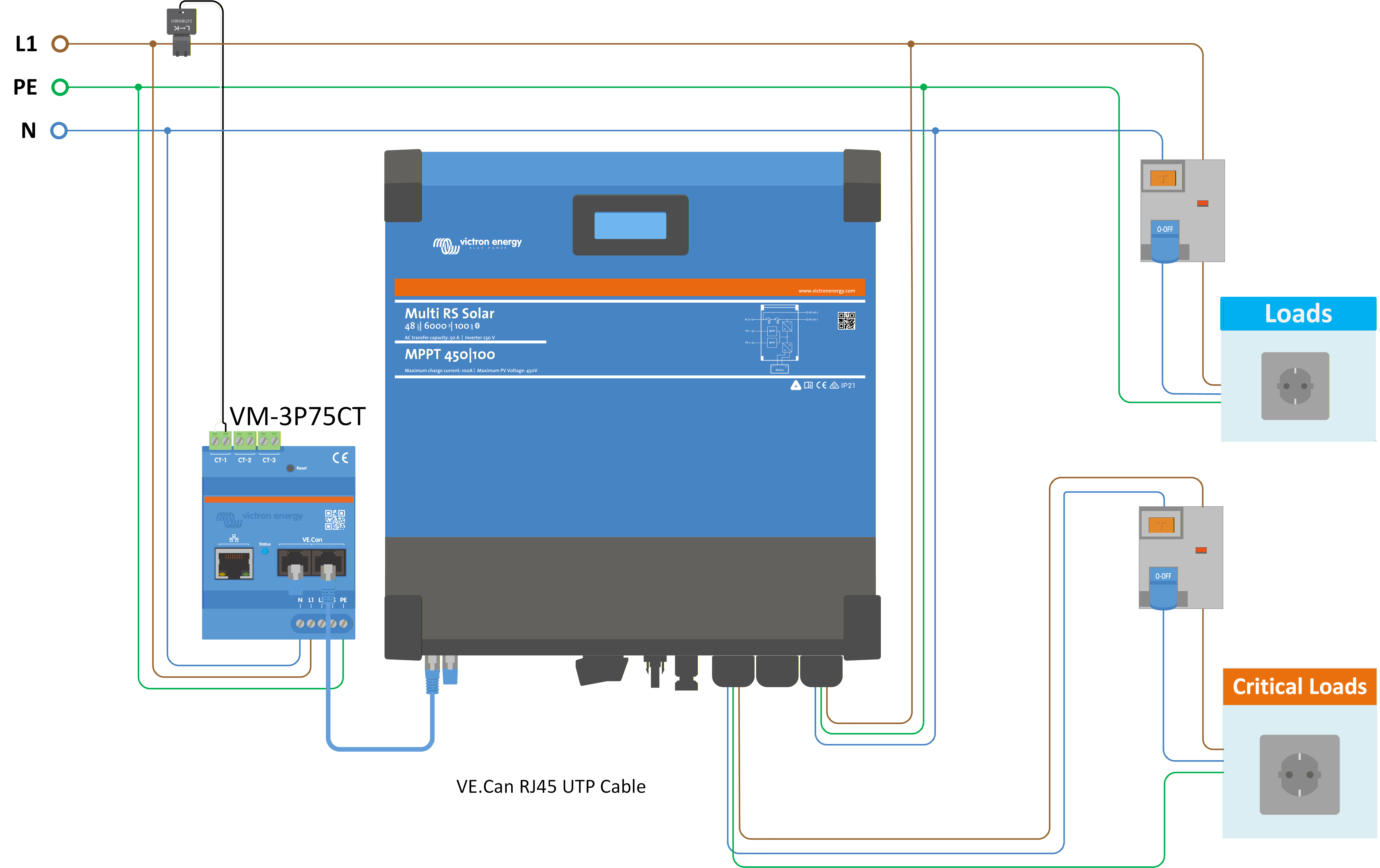

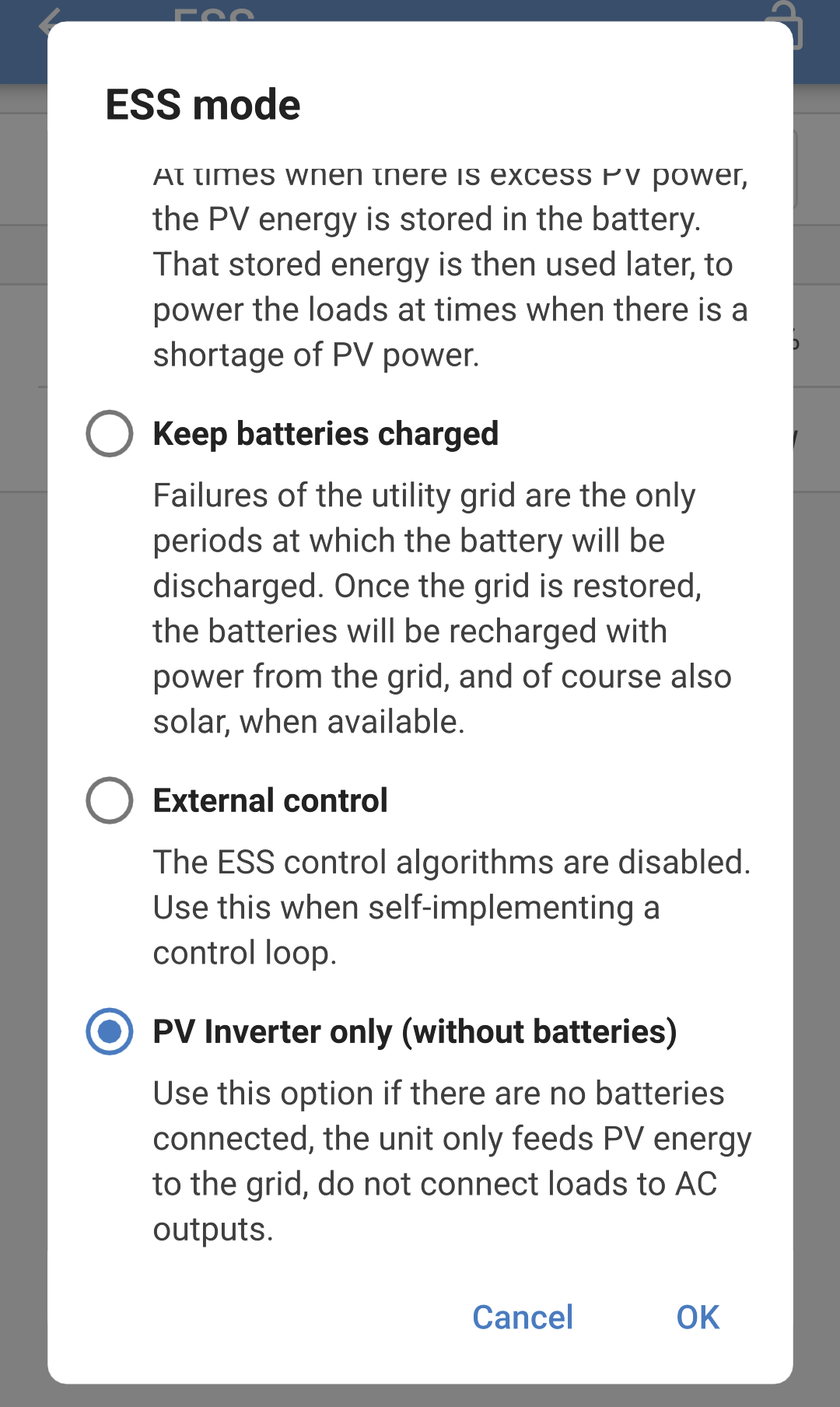

S’il est préférable de laisser le relais d’entrée CA fermé et l’entrée CA connectée, mais de ne pas l’utiliser pour charger continuellement la batterie, il existe une autre option appelée mode ESS optimisé.

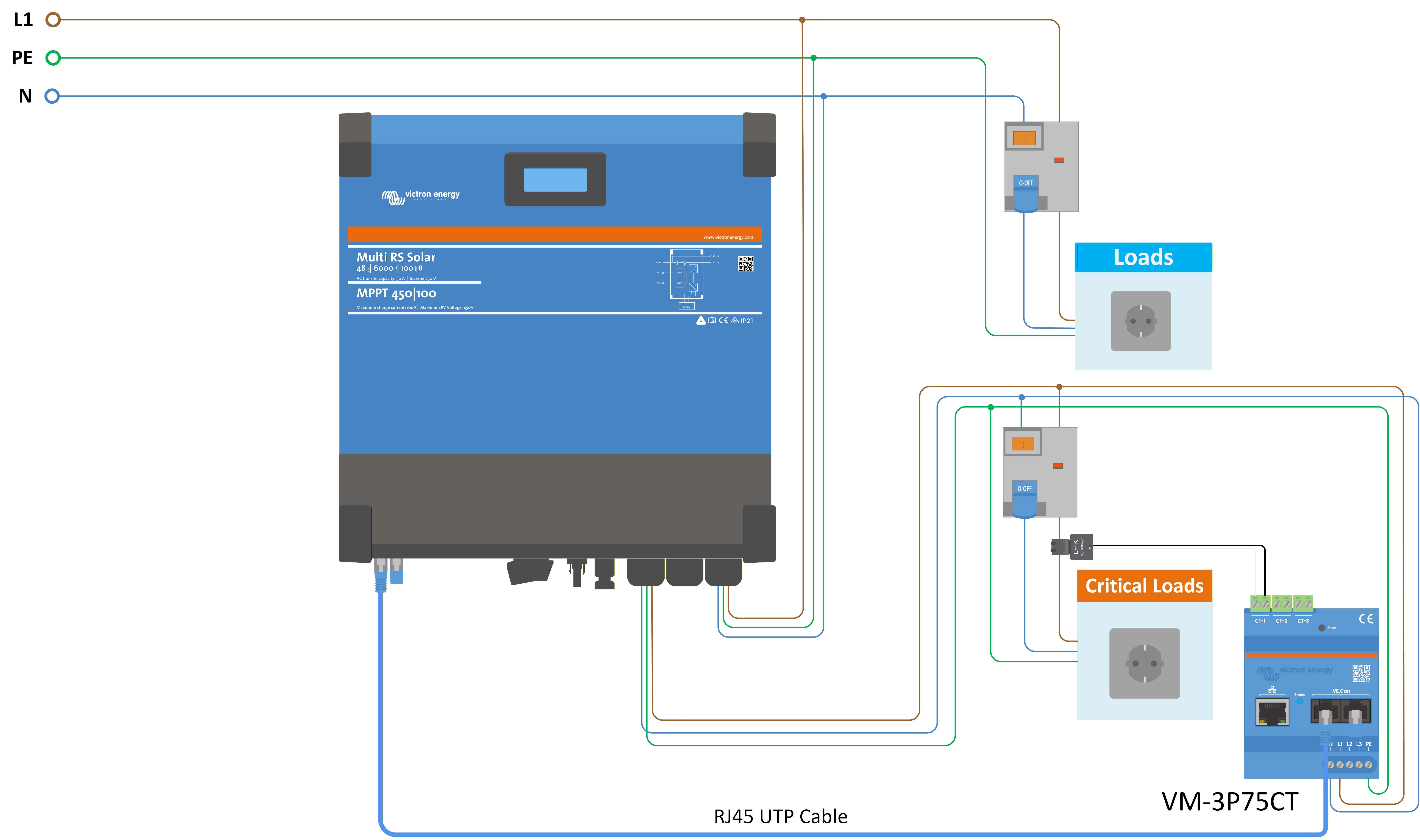

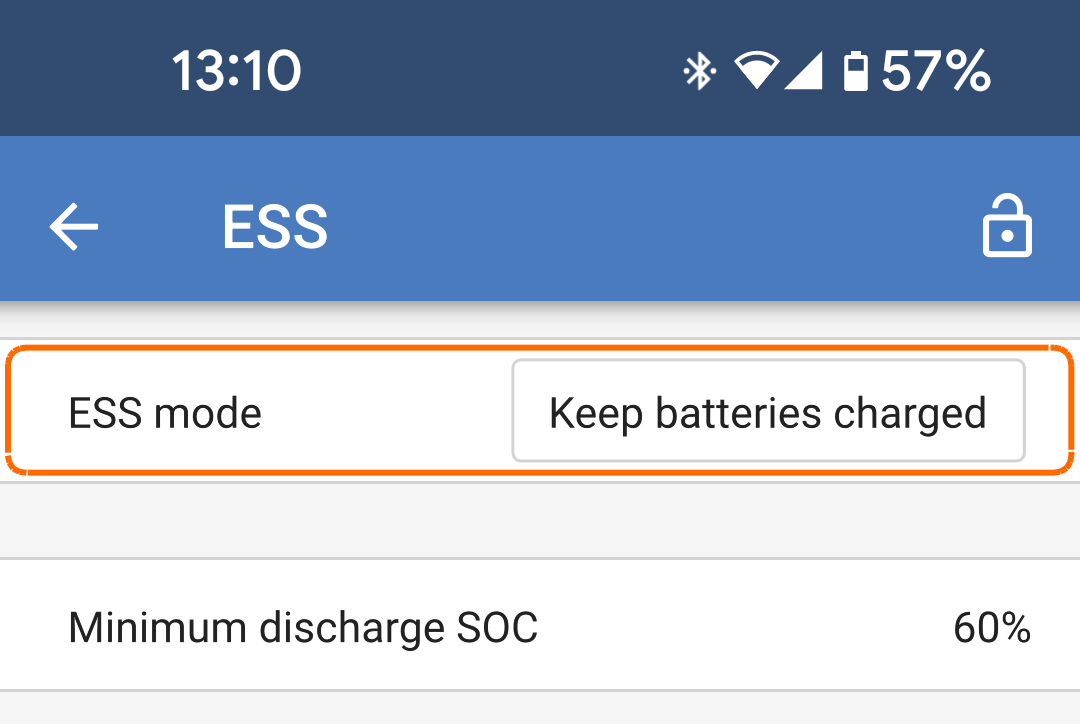

Maintenir les batteries chargées
Il s’agit du mode sélectionné par défaut en usine. Ce réglage permet de maintenir les batteries entièrement chargées. En cas de panne du réseau électrique, la batterie n’est utilisée qu’à titre de secours. Une fois le réseau rétabli, les batteries seront rechargées soit à partir du réseau, soit à partir de panneaux solaires, le cas échéant.
Même si vous choisissez de fonctionner normalement en mode optimisé, il peut être utile d’utiliser ce mode si vous prévoyez un orage susceptible de perturber l’alimentation CA et que vous voulez vous assurer que les batteries sont entièrement chargées avant toute panne de courant.
Optimisé
Ce mode maintient le relais d’entrée CA fermé, mais n’utilise l’alimentation CA que pour maintenir la batterie au niveau du paramètre « SoC de décharge minimum ».
Lorsqu’il y a plus d’énergie photovoltaïque que nécessaire pour faire fonctionner les consommateurs, l’énergie photovoltaïque excédentaire est stockée dans la batterie. Cette énergie stockée est ensuite utilisée pour alimenter les consommateurs en cas de pénurie d’énergie photovoltaïque.
Ce mode maintient également la fonction PowerAssist. Cela signifie que si la charge est plus importante que ce que le convertisseur est capable de fournir, il utilisera l’énergie de l’entrée CA pour la supporter.

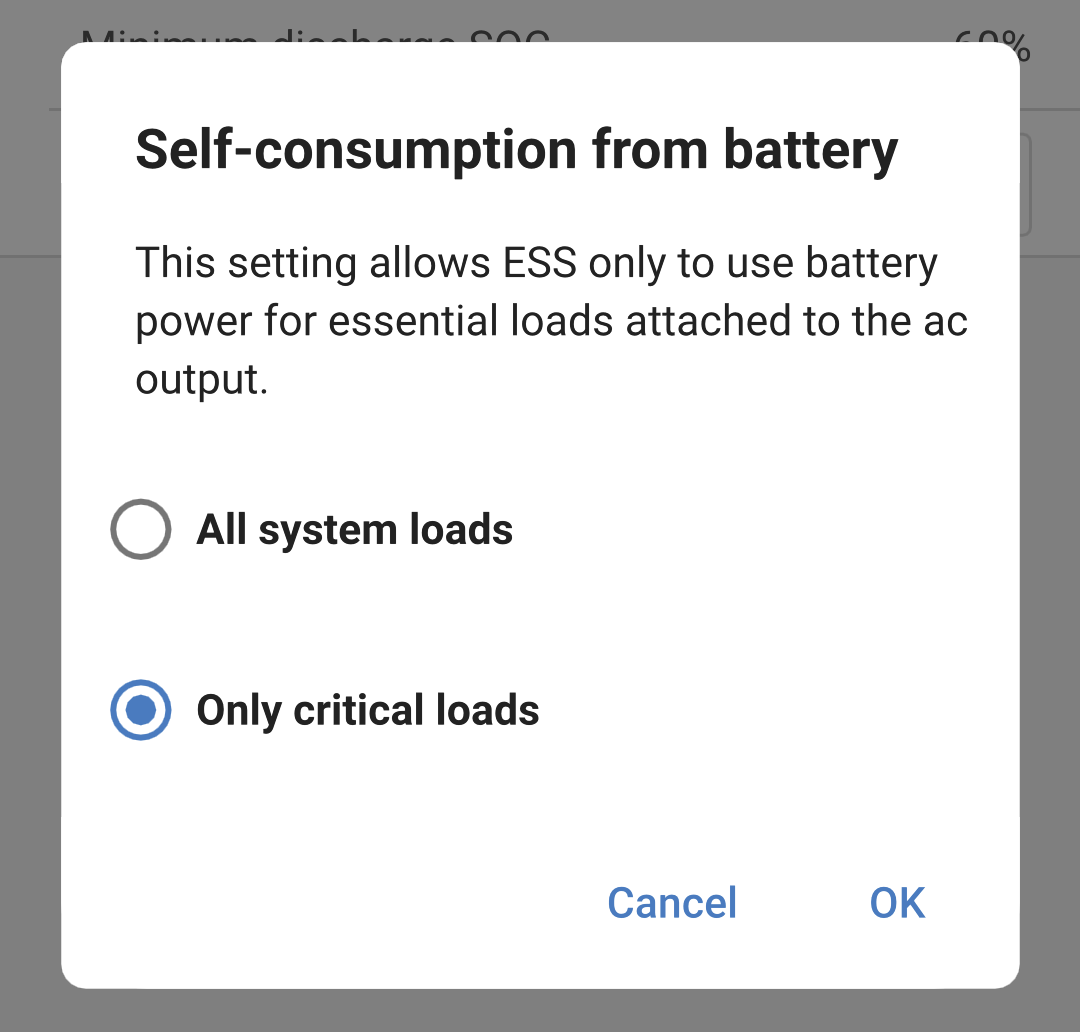

Le pourcentage de la capacité des batteries utilisé pour l’autoconsommation est configurable. Lorsque les pannes du réseau électrique sont extrêmement rares, il peut être fixé à 100 %. Dans les régions où les pannes du réseau sont fréquentes, voire quotidiennes, vous pouvez choisir de n’utiliser que 20 % de la capacité de la batterie et de garder 80 % de la capacité de stockage pour faire face à la panne suivante.
BatteryLife
BatteryLife désigne un algorithme qui augmente automatiquement l’état de charge minimum si la batterie n’est pas régulièrement rechargée.
Lorsque la batterie est à nouveau complètement chargée, l’algorithme BatteryLife réduit à nouveau l’état de charge minimum jusqu’à ce qu’il atteigne l’état de charge minimum défini par l’utilisateur dans le menu ESS de VictronConnect.
Soutien
Ce mode ne peut pas être sélectionné par l’utilisateur.
Lorsque la tension de la batterie atteint le niveau d’arrêt ou que le BMS indique que la batterie est vide, l’unité passe en mode « SOUTIEN » et active une charge d’entretien (5 A) à partir de l’entrée CA.
Limitations
Veuillez noter que la mise en œuvre de l’ESS pour le Multi RS VE.Can est gérée différemment de celle des produits VE.Bus. Aucun assistant ne doit être installé, les paramètres ESS sont disponibles dès la sortie de la boîte.
Il n’est pas encore possible de régler les paramètres ESS disponibles via le menu ESS du dispositif GX. Le menu ESS du dispositif GX affichera « Pas d’assistant ESS trouvé ».
Il n’est pas non plus possible de modifier les paramètres ESS via le menu des commandes du portail VRM.
Les paramètres ESS du Multi RS ne peuvent être modifiés que via VictronConnect et le menu ESS dans les paramètres.
Cela peut se faire localement via Bluetooth ou VE.Direct vers USB, et également à distance si le système est connecté au portail VRM via un dispositif GX, avec Remote VictronConnect.

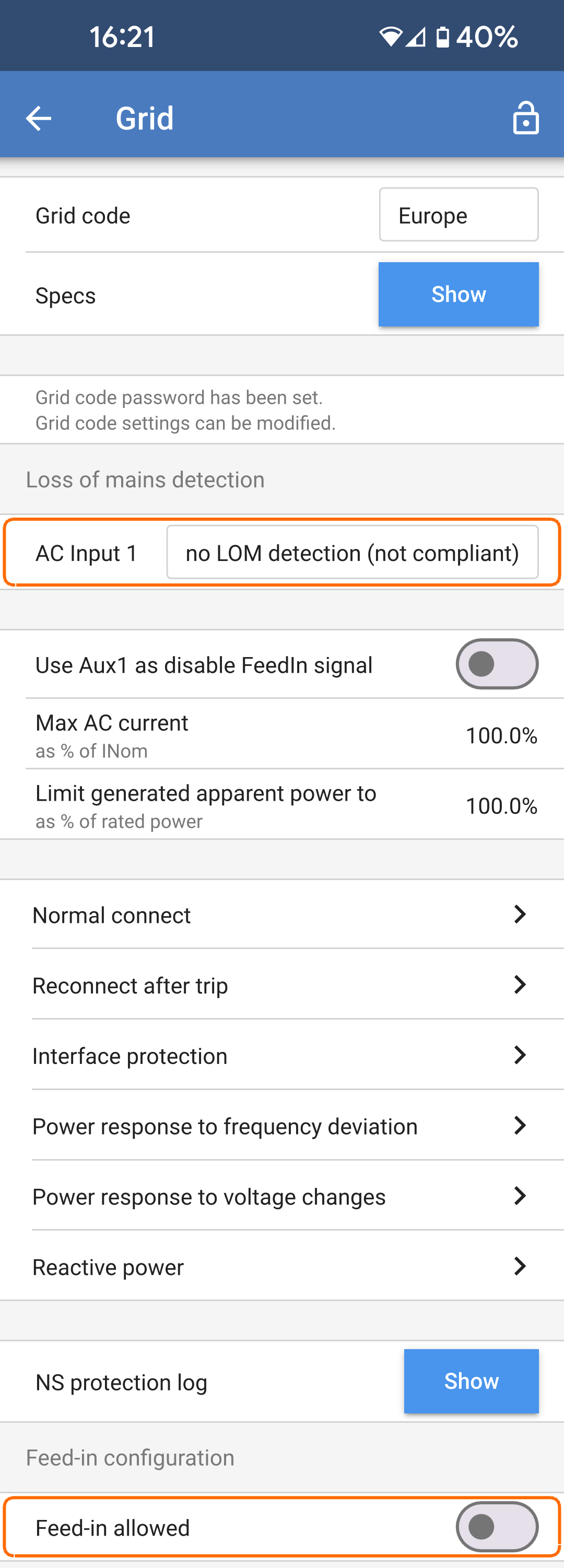

La conformité au code réseau n’est pas encore disponible pour le Multi RS. L’exportation n’est donc pas autorisée par le logiciel.
4.13. Raccordement à des convertisseurs PV CA
Le Multi comprend un système intégré de détection du convertisseur PV CA. Lorsqu’il y a un renvoi d’une source PV CA (un excès) depuis le port de connexion de sortie CA, le Multi activera automatiquement un réglage de fréquence de sortie CA.
Tant qu’aucune autre configuration n’est requise, il est important que le convertisseur PV CA soit configuré correctement pour répondre au réglage de fréquence en réduisant sa sortie.
Notez que la règle 1:1 s’applique en ce qui concerne la taille du convertisseur PV CA par rapport à la taille du Multi ainsi que pour la taille minimale de la batterie. Davantage de renseignements concernant ces limites sont disponibles dans le manuel relatif au couplage CA. Ce document doit être lu si vous utilisez un convertisseur PV CA.
La plage de réglage de fréquence ne peut pas être configurée, et elle inclut une marge de sécurité. Une fois que la tension d’absorption est atteinte, la fréquence augmentera. Il est donc encore essentiel d’inclure un composant PV CC dans le système pour une recharge complète de la batterie (c.-à-d. la phase Float).
Il est possible de régler la réponse de la sortie de puissance aux différentes fréquences sur votre convertisseur PV CA.

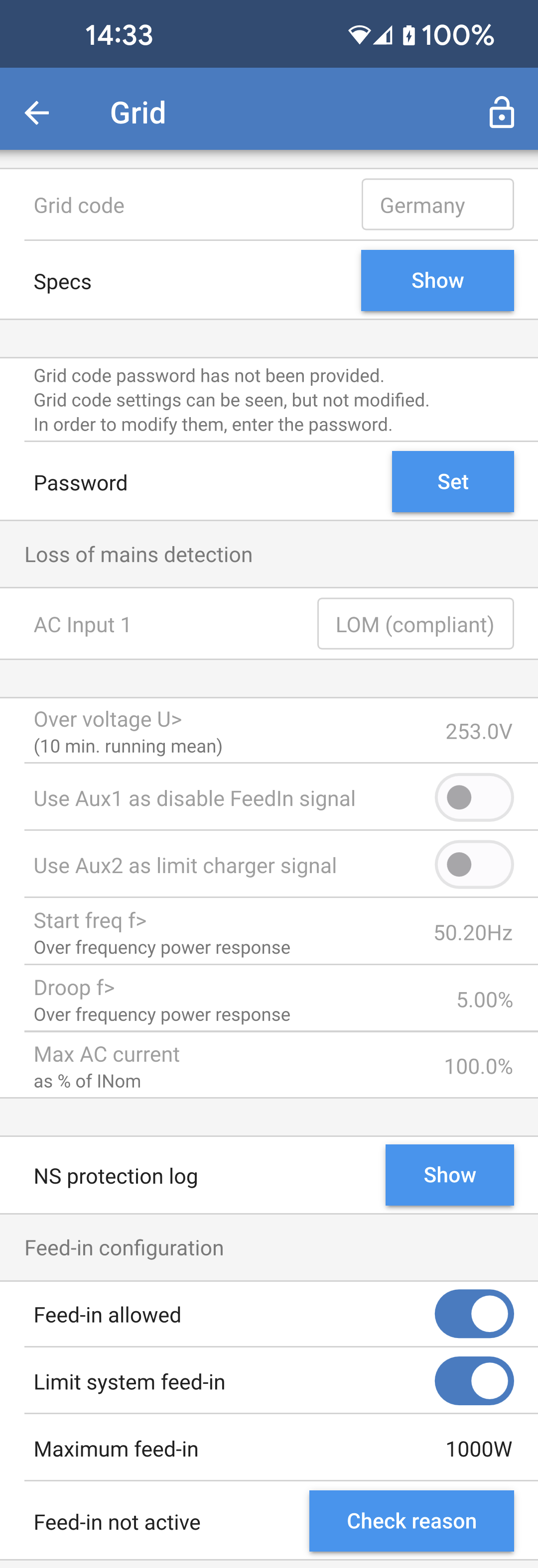

La configuration par défaut a été testée et elle est compatible avec la configuration du code réseau du Fronius MG50/60.
4.14. Grands systèmes - triphasés
Avertissement
Les systèmes triphasés sont complexes. Nous ne recommandons pas aux installateurs non formés et/ou inexpérimentés de travailler sur des systèmes de cette taille.
Si vous êtes un nouvel utilisateur de Victron, commencez par concevoir de petits systèmes afin de vous familiariser avec la formation, l’équipement et les logiciels nécessaires.
Nous vous recommandons également de faire appel à un installateur qui a de l’expérience avec les systèmes Victron plus complexes, tant pour la conception que pour la mise en service.
Victron est en mesure de fournir une formation spécifique pour ces systèmes aux distributeurs par l’intermédiaire de son responsable régional des ventes.
Note
Le réseau triphasé VE.Can diffère de VE.Bus. Veuillez lire la documentation dans son intégralité, même si vous avez de l’expérience avec les grands systèmes VE.Bus.
Il est possible de mélanger différents modèles d’Inverter RS (c’est-à-dire le modèle Solar et le modèle non Solar). Cependant, le mélange d’un Inverter RS avec un Multi RS n’est actuellement pas possible.
Câblage CC et CA
Chaque unité doit être protégée individuellement par un fusible du côté CA et du côté CC. Veillez à utiliser le même type de fusible sur chaque unité.
Le système complet doit être raccordé à un seul parc de batteries. Nous ne prenons pas actuellement en charge plusieurs parcs de batteries différents pour un système triphasé connecté.
Câblage de communication
Toutes les unités doivent être raccordées en guirlande à l’aide d’un câble VE.Can (RJ45 Cat5, Cat5e ou Cat6). L’ordre n’est pas important.
Des terminaisons doivent être utilisées aux deux extrémités du réseau VE.Can.
Le capteur de température peut être raccordé à n’importe quelle unité du système. Pour un grand parc de batteries, il est possible de câbler plusieurs capteurs de température. Le système utilisera celui dont la température est la plus élevée pour déterminer la compensation de température.
Programmation
Tous les paramètres doivent être réglés manuellement en modifiant les paramètres sur chaque appareil, un par un. Pour l’instant, VictronConnect ne permet pas de synchroniser les paramètres sur tous les appareils.
Il existe une exception partielle à cette règle : la modification de la tension de sortie CA sera temporairement appliquée aux autres appareils synchronisés (afin d’éviter tout déséquilibre indésirable du flux d’énergie via la sortie CA). Toutefois, il ne s’agit pas d’une modification permanente des paramètres et vous devrez encore régler manuellement tous les appareils si vous souhaitez modifier la tension de sortie CA.
Les paramètres du chargeur (limites de tension et de courant) sont ignorés si le DVCC est configuré et si un BMS BMS-Can est actif dans le système.
Surveillance du système
Il est fortement recommandé d’utiliser un produit de la gamme GX avec ces systèmes de grande capacité. Ils fournissent des informations précieuses sur l’historique et les performances du système.
Les notifications du système sont clairement présentées et de nombreuses fonctions supplémentaires sont activées. Les données fournies par le portail VRM accélèreront considérablement l’assistance, si nécessaire.

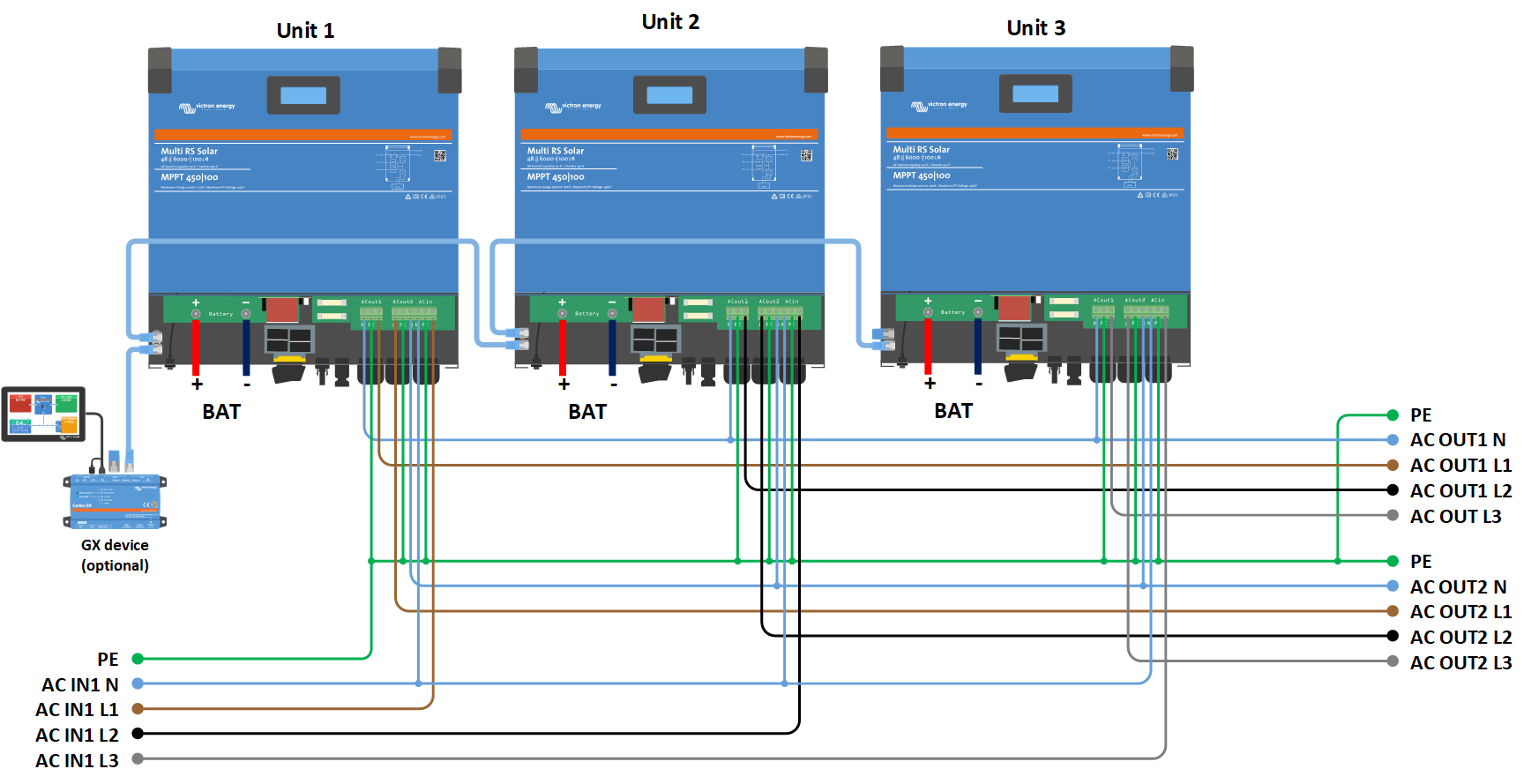

4.15. Installation triphasée
Le Multi RS Solar prend en charge les configurations monophasées et triphasées. Il ne prend actuellement pas en charge le biphasé.
Il fonctionne par défaut en mode autonome, avec une seule unité.
Si vous souhaitez programmer un fonctionnement triphasé, il faut au moins 3 unités.
La taille maximale du système pris en charge est de 3 unités au total, avec une seule unité sur chaque phase.
Elles doivent être raccordées les unes aux autres par des connexions VE.Can, avec un terminateur VE.Can (fourni) au début et à la fin du bus.
Une fois les unités raccordées à la batterie et via VE.Can, elles devront être configurées.
Les configurations en triangle ne sont pas prises en charge
Pour les unités en configuration triphasée : Nos produits ont été conçus pour une configuration triphasée de type étoile (Y). Dans une configuration en étoile, tous les neutres sont connectés, ce que l’on appelle : « neutre distribué ».
Nous ne prenons pas en charge la configuration en triangle (Δ). Une configuration en triangle n’a pas de neutre distribué et certaines fonctions du convertisseur ne fonctionneront pas comme prévu.
4.16. Programmation triphasée
Pour configurer un système triphasé, le Multi RS Solar doit être correctement installé et fonctionner avec la version 1.13 du micrologiciel ou une version ultérieure.

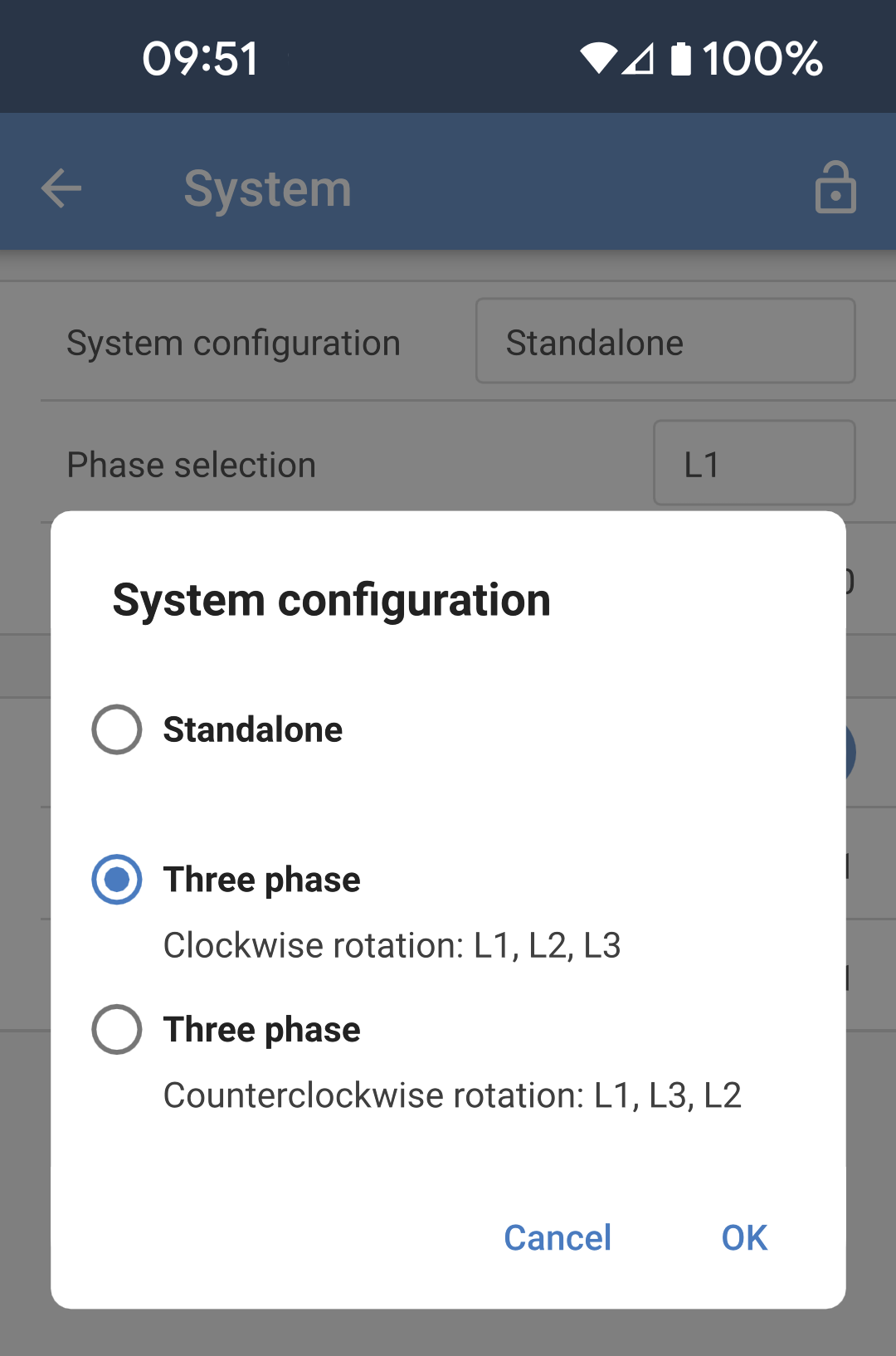

La configuration d’un système triphasé ou monophasé s’effectue dans VictronConnect, dans le menu Système.
Attention
L’alimentation de la sortie CA sera déconnectée pendant quelques secondes lors du changement du mode de configuration du système. Assurez-vous que le système est configuré AVANT de connecter la sortie CA du convertisseur aux consommateurs.
Le réglage d’usine par défaut est Autonome (une seule unité).
Pour configurer un système triphasé, connectez-vous à la première unité dans VictronConnect, changez le paramètre Système en Triphasé, puis sélectionnez la bonne phase pour cette unité (L1, L2 ou L3).
Vous devrez faire cela individuellement pour chaque unité.
Il est conseillé d’étiqueter physiquement la façade de chaque unité et de lui donner un nom personnalisé dans VictronConnect correspondant à l’étiquette physique
Interrupteur « Empêcher l’îlotage du réseau CAN »
Cette fonction détermine ce que fait le système en cas de rupture de la connexion CAN entre les unités RS et active le paramètre « Nombre de convertisseurs dans le système » ci-dessous. Cette option est activée par défaut.
Si trois Multi RS sont configurés en triphasé, chaque unité individuelle ne continuera à fonctionner que si elle voit au moins une autre unité. Cette fonction n’est pertinente qu’en combinaison avec la fonction « Continuer avec une phase manquante ».
Nombre de convertisseurs dans le système
Saisissez le nombre total d’unités RS installées dans le système. Ce nombre doit être fixé à 3 pour un système Multi RS triphasé.
Si une connexion CAN est interrompue entre deux unités, le réseau est divisé en segments. Ce paramètre est utilisé pour déterminer le plus grand et arrêter le plus petit segment afin d’éviter qu’ils ne continuent à fonctionner seuls et de manière non synchronisée.
Notez que le fait de désactiver l’option « Continuer avec une phase manquante » annule ce comportement de manière à ce qu’il garantisse toujours que les trois phases doivent être alimentées à tout moment, de sorte qu’une connexion CAN interrompue dans un système triphasé entraîne l’arrêt de toutes les unités.
Nombre minimum de convertisseurs au démarrage
Nombre minimum de convertisseurs devant être présents par phase lors du démarrage du système.
La valeur 1 signifie que les 3 unités d’un système Multi RS triphasé doivent être présentes pour démarrer.
Note
Ces paramètres du système doivent être programmés individuellement et réglés correctement sur tous les convertisseurs connectés pour un fonctionnement synchronisé.
Note sur la redondance et la sortie continue pendant les mises à jour du micrologiciel
Un système triphasé peut être mis à jour sans perte de puissance sur la sortie CA.
Assurez-vous qu’une entrée CA stable est disponible au moment de lancer la mise à jour et l’unité en cours de mise à jour passera en mode pass through-CA.
Le mécanisme de synchronisation CA utilisé pour le fonctionnement en triphasé intègre une version de « protocole ».
Les unités peuvent fonctionner ensemble même avec des versions de micrologiciel différentes, à condition qu’elles utilisent la même version de protocole.
Cela permet une alimentation continue et ininterrompue même lors de la mise à jour du micrologiciel, car les unités seront mises à jour une par une, tandis que les autres continueront à se synchroniser et à assurer une sortie CA stable.
Si Victron doit changer le numéro de version du protocole, cela sera clairement indiqué dans le journal des modifications du micrologiciel. Lisez-le toujours avant de procéder à la mise à jour.
Si plusieurs versions de protocole fonctionnent sur le même bus VE.Can, toutes les unités indiqueront l’erreur #71 jusqu’à ce qu’elles soient tous mises à jour à la même version.
Continuer avec une phase manquante
Il est possible de configurer le système de sorte que si une unité est hors ligne (par exemple parce qu’elle est physiquement éteinte ou en raison d’une mise à jour du micrologiciel dans le cas où il n’y a pas de connexion au réseau pour permettre le pass-through), les autres unités pourront continuer à fonctionner et à fournir une alimentation de sortie CA à leurs phases respectives.
Par défaut, la fonction « Continuer avec une phase manquante » est désactivée. La mise hors tension d’une unité à l’aide de l’interrupteur physique entraînera l’arrêt de cette unité. Si l’unité est l’une des trois unités qui sont en triphasé, les autres s’éteindront également.
Si l’option « Continuer avec une phase manquante » est activée et que le nombre minimum d’unités est suffisant, la sortie vers les autres phases se poursuivra même si le nombre de phases est inférieur à celui qui a été configuré.
L’option « Continuer avec une phase manquante » ne doit PAS être activée s’il y a des consommateurs triphasés spécifiques connectés qui nécessitent les trois phases synchronisées pour fonctionner (comme un moteur électrique triphasé).
Dans ce cas, conservez le réglage par défaut « désactivé » pour l’option « Continuer avec une phase manquante ».
Avertissement
Si vous tentez de faire fonctionner un consommateur triphasé avec seulement deux phases, vous risquez d’endommager votre appareil.
Avertissement
Si vous avez configuré le système pour qu’il continue à fonctionner avec une phase manquante et qu’il y a un problème avec les communications VE.Can entre les unités (comme un fil endommagé), les unités continueront à fonctionner, mais ne synchroniseront pas leurs formes d’onde de sortie.
Instance de système
Les unités ayant le même numéro d’instance fonctionnent ensemble du côté CA.
La modification du paramètre Instance de système permet à plusieurs groupes de convertisseurs d’être sur le même bus VE.Can, mais non synchronisés, et segmentés en différentes sorties CA, sans interférence.
Continuez avec les mêmes paramètres de programmation sur le reste des unités.
Problèmes connus
La « fonction onduleur » est trop sensible en fonctionnement triphasé par rapport au fonctionnement autonome. Désactivez la « fonction onduleur » si le Multi se déconnecte fréquemment de l’entrée CA.
Les courants de charge ne sont pas encore équilibrés sur les 3 phases lorsque le chargeur est en mode tension contrôlée.
