Multi RS19 Solar

PowerControl & PowerAssist

Ja

Omschakelautomaat

50 A

Maximale AC ingangsstroom en doorvoerstroom

50 A

OMVORMER

DC ingangsspanning bereik (1)

38 – 62 V DC

AC uitgang (2)

Uitgangsspanning 230 V AC ± 2 %

Frequentie: 50 Hz ± 0,1 %   (1)

Maximale continue omvormerstroom: 25 A AC

Continu uitgangsvermogen bij 25 °C

Verhoogt lineair van 4600 W bij 46 V DC tot 5200 W bij 52 V DC

Continu uitgangsvermogen bij 40 °C

4500 W

Continu uitgangsvermogen bij 65 °C

3000 W

Piekvermogen (3)

9 kW gedurende 3 seconden

7 kW gedurende 4 minuten

Uitvoerstroom kortsluiting

45 A

Max. te hoge stroom beveiliging AC uitgang

30 A

Maximale efficiëntie

96,5 % bij 1 kW belasting

94 % bij 5 kW belasting

Vermogen zonder belasting

20 W

Lage accuspanning uitschakeling

37,2 V (regelbare)

Lage accuspanning herstart

43,6 V (regelbare)

ZONNE-ENERGIE

Maximale DC spanning (4)

450 V

Opstartspanning

120 V

MPPT spanningsbereik

65 – 450 V

Maximale PV bedrijfsingangsstroom

12 A

Max. PV kortsluitstroom

16 A

Maximaal DC PV laadvermogen

6000 W total - 3000 W per tracker

Aardlek uitschakel niveau

30 mA

Isolatiestoringsniveau

(detectie vóór opstarten)

100 kΩ

LADER

AC Ingang

Ingangsspanningsbereik: 187 - 265 V AC

Ingangsfrequentie: 45-65 Hz

Nominale spanning 230 V AC

Nominale frequentie 50 Hz

AC inschakelstroom: N.v.t.

Icw en Ipk vereisten

Icw: 500 A @ 0,1s en Ipk: 2 kA

Programmeerbare lader spanningbereik (5)

36 - 60 V DC

Laadspanning “absorptie”

Standaard instelling: 57,6 V (instelbaar)

Laadspanning “float”

Standaard instelling: 55,2 V (instelbaar)

Maximale laadstroom van AC (6)

88 A @ 57,6 V

Totale maximale gecombineerde laadstroom (AC + PV)

100 A

Accu temperatuur sensor

Inbegrepen

Accu spanning sensor

Ja

ALGEMEEN

Parallelle en 3-fasen werking

3 Phase supports 1 unit per phase. Parallel not supported.

Hulpuitgang (AC-OUT-2) (7)

Ja

Programmeerbaar relais   (8)

Ja

Bescherming (9)

a - g

Gegevenscommunicatie (10)

VE.Direct port, VE.Can port, BMS Can port & Bluetooth

Bluetooth frequentie

2402 - 2480 MHz

Bluetooth vermogen

4 dBm

Analoog/digitaal ingang

Ja, 2x

Remote Aan/Uit functie

Ja

Bedrijfstemperatuurbereik

-40 to +65 °C (ventilator ondersteunde koeling)

Maximale hoogte

2000 m

Vochtigheid (niet condenserend)

max 95 %

Systemen voor aarding

Uitsluitend TN, TT

BEHUIZING

Materiaal & Kleur

staal, blauw RAL 5012

Beschermingscategorie

IP20

Beschermingsklasse: I

Accu aansluiting

Amphenol SurLok Plus - 5.7mm size - 120 A

PV aansluiting

2 strings, each with positive and negative MC4

230 V AC aansluiting

Spring-cage 10 mm² (solid wire), 6 mm² (stranded wire).

Gewicht

12.2 kg

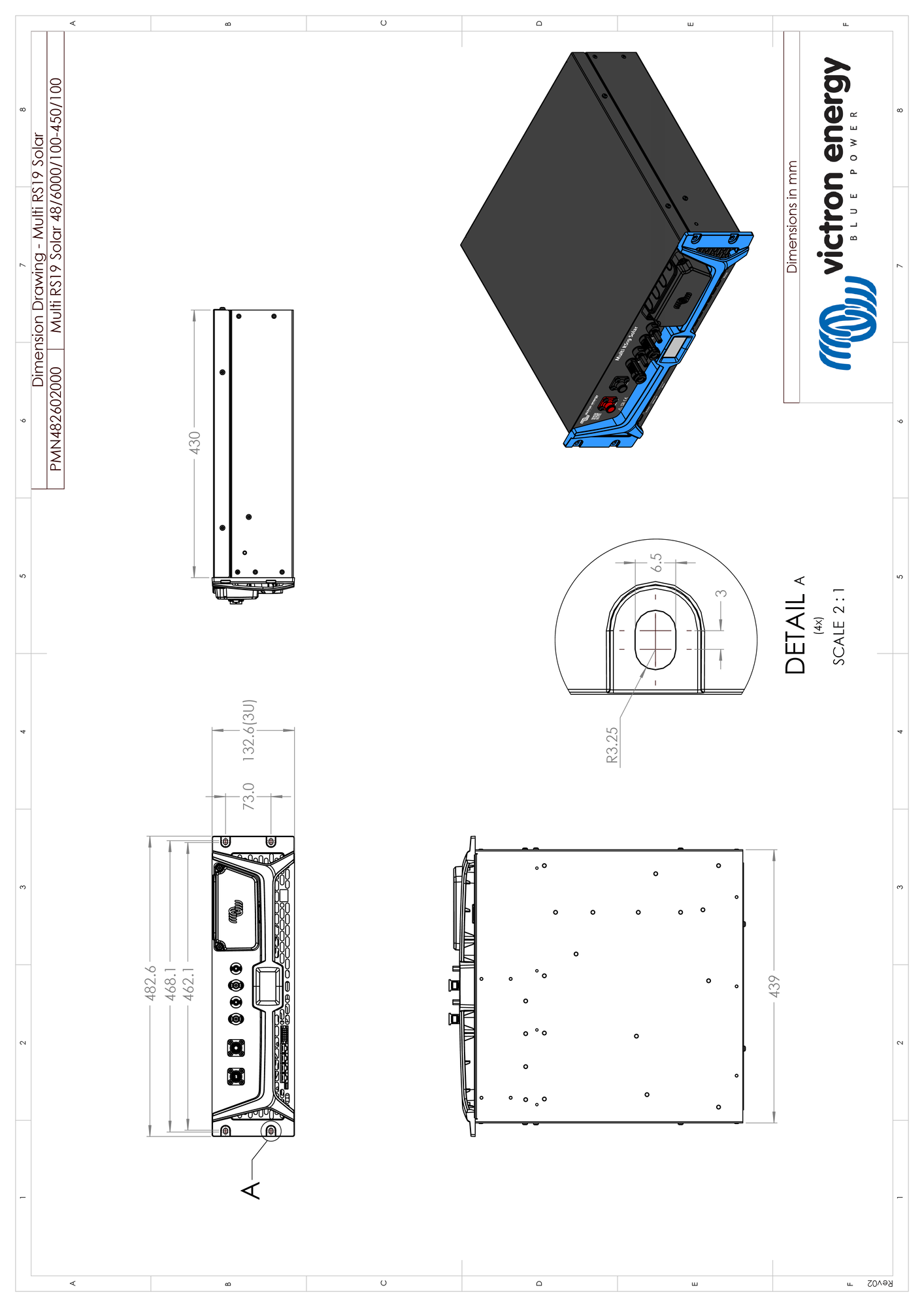

Afmetingen (hxbxd)

133 x 483 x 430

NORMEN

Veiligheid

EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

IEC 62040, IEC 62477

Emissie, immuniteit

EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3

IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Vervuilingsgraad 2

Te hoge spanningscategorie

Accu: OVC I

PV poort: OVC II

AC in / AC uit: OVC III

UPS specificatie

Ingang: 230 V AC, 46 A, 50 Hz

Uitgang: 230 V AC, 26 A, 50 Hz, 6 kVA / 5 kW

Beschermingsapparaat (ingang en uitgang): Max. 50 A stroomonderbreker

1) Minimale opstartspanning is 41 V DC. Ontkoppeling bij te hoge spanning: 65,5 V DC.

2) Kan aangepast worden tot 240 V AC en 60 Hz

3) Piekvermogencapaciteit en duurtijd hangt af van starttemperatuur van warmteopnemer. Vermelde tijden zijn met koude eenheid.

4) De maximale PV spanning mag 8x accu druppellaadspanning niet overschrijden. Als bv. de accuspanning 50 V is, dan mag de maximale PV spanning 8 x 50 = 400 V niet overschrijden.

5) De instelpunten (druppel & absorptie) kunnen worden ingesteld op maximaal 60 V. De uitgangsspanning op de aansluitklemmen kan hoger zijn, vanwege de temperatuurcompensatie en de compensatie voor spanningsdalingen via de accukabels. De maximale uitvoerstroom is verminderd op lineaire basis van volledige stroom op 60 V tot 5 A op 62 V. De egalisatiespanning kan ingesteld worden op max. 62 V, het egalisatiestroompercentage kan ingesteld worden op max. 6 %.

6) De maximale laadstroom van AC bronnen hangt af van ingangsspanning en accustroom. Bij 230 V ingang and 57,6 V accuspanning, en 25 °C omgeving bedraagt de maximale laadstroom 88 A. Raadpleeg handleiding, sectie beperkingen, voor meer informatie.

7) AC-OUT-2 is rechtstreeks verbonden met de AC ingang en bedoeld voor niet cruciale belastingen. Er wordt door PowerControl & PowerAssist rekening gehouden met de AC-OUT-2 belasting.

8) Programmeerbaar relais dat ingesteld kan worden voor algemeen alarm, DC onder spanning of aggregaat start/stop functie. DC vermogen: 4 A tot 35 V DC en 1 A tot 70 V DC

9) Beveiligingssleutel: a) uitgang kortsluiting    b) overbelasting    c) accuspanning te hoog    d) accuspanning te laag   e) temperatuur te hoog     f) 230 V AC op omvormer uitgang    g) PV aardlek.

10) Op dit moment niet compatibel met VE.Smart netwerken. Aansluiting op een GX apparaat (i.e. Cerbo GX) moet uitgevoerd worden via de VE.Can interface. De VE.Direct interface is voor verbinding met de GlobalLink 520.

11) Verbinding met de Victron VM-3P75CT energiemeter moet gemaakt worden via VE.Can of Ethernet. Vermijd tussenliggende WiFi verbindingen tussen de energiemeter en het GX apparaat, aangezien WiFi vertraging kan veroorzaken en de betrouwbaarheid kan verminderen.
