Multi RS19 Solar

PowerControl e PowerAssist

Sì

Interruttore di trasferimento

50 A

Corrente massima di ingresso e passante CA

50 A

INVERTER

Intervallo tensione di ingresso CC (1)

38 – 62 V

Uscita CA (2)

Tensione di uscita: 230 VCA ± 2 %

Frequenza: 50 Hz ± 0,1 %   (1)

Corrente continua massima dell’inverter: 25 A AC

Potenza di uscita continua a 25 °C

Aumenta linearmente da 4600 W, a 46 VCC, a 5200 W, a 52 VCC

Potenza di uscita continua a 40 °C

4500 W

Potenza di uscita continua a 65 °C

3000 W

Potenza di picco (3)

9 kW per 3 secondi

7 kW per 4 minuti

Corrente di uscita cortocircuito

45 A

Protezione da sovracorrente max. CA uscita

30 A

Efficienza massima

96,5 % con carico di 1 kW

94 % con carico di 5 kW

Alimentazione carico zero

20 W

Arresto per batteria bassa

37,2 V (regolabile)

Riavvio per batteria bassa

43,6 V (regolabile)

SOLARE

Tensione CC massima(4)

450 V

Tensione di avvio

120 V

Intervallo di tensione del MPPT

65 – 450 V

Limite corrente di ingresso FV operativo massimo

12 A

Max. corrente di cortocircuito FV

16 A

Massima potenza di carica solare CC

6000 W total - 3000 W per tracker

Livello ciclo dispersione a terra

30 mA

Livello di guasto isolamento

(rilevamento prima dell’avvio)

100 kΩ

CARICABATTERIE

Ingresso CA

Intervallo tensione di ingresso: 187-265 VCA

Frequenza di ingresso: 45-65 Hz

Tensione Nominale 230 VCA

Frequenza nominale: 50 Hz

Corrente di spunto CA: NA

Requisiti Icw e Ipk

Icw: 500A a 0,1s e Ipk: 2 kA

Intervallo di tensione caricabatterie programmabile (5)

36 - 60 V

Tensione di carica “assorbimento”

Impostazione predefinita: 57,6 V (regolabile)

Tensione di carica “mantenimento”

Impostazione predefinita: 55,2 V (regolabile)

Corrente di carica massima da CA (6)

88 A @ 57,6 V

Corrente combinata totale massima del caricabatterie (CA + FV)

100 A

Sensore di temperatura batteria

Incluso

Rilevamento della tensione di batteria

Sì

GENERALE

Funzionamento parallelo e trifase

3 Phase supports 1 unit per phase. Parallel not supported.

Uscita ausiliare (AC-out-2) (7)

Sì

Relè programmabile   (8)

Sì

Protezione   (9)

a - g

Comunicazione dati (10)

VE.Direct port, VE.Can port, BMS Can port & Bluetooth

Frequenza Bluetooth

2402 - 2480 MHz

Potenza Bluetooth

4 dBm

Uso generale analogico/digitale nella porta

Sì, 2x

Accensione-spegnimento remoto

Sì

Campo temperatura di esercizio

da -40 a +65 °C (raffreddamento a ventola)

Altezza massima

2000 m

Umidità (senza condensa)

max 95 %

Sistema di messa a terra

Solo TN, TT

CARCASSA

Materiale e colore

acciaio, blu RAL 5012

Categoria protezione

IP20

Categoria di protezione: I

Collegamento batteria

Amphenol SurLok Plus - 5.7mm size - 120 A

Connessione fotovoltaica

2 strings, each with positive and negative MC4

Collegamento in CA 230 V

Spring-cage 10 mm² (solid wire), 6 mm² (stranded wire).

Peso

12.2 kg

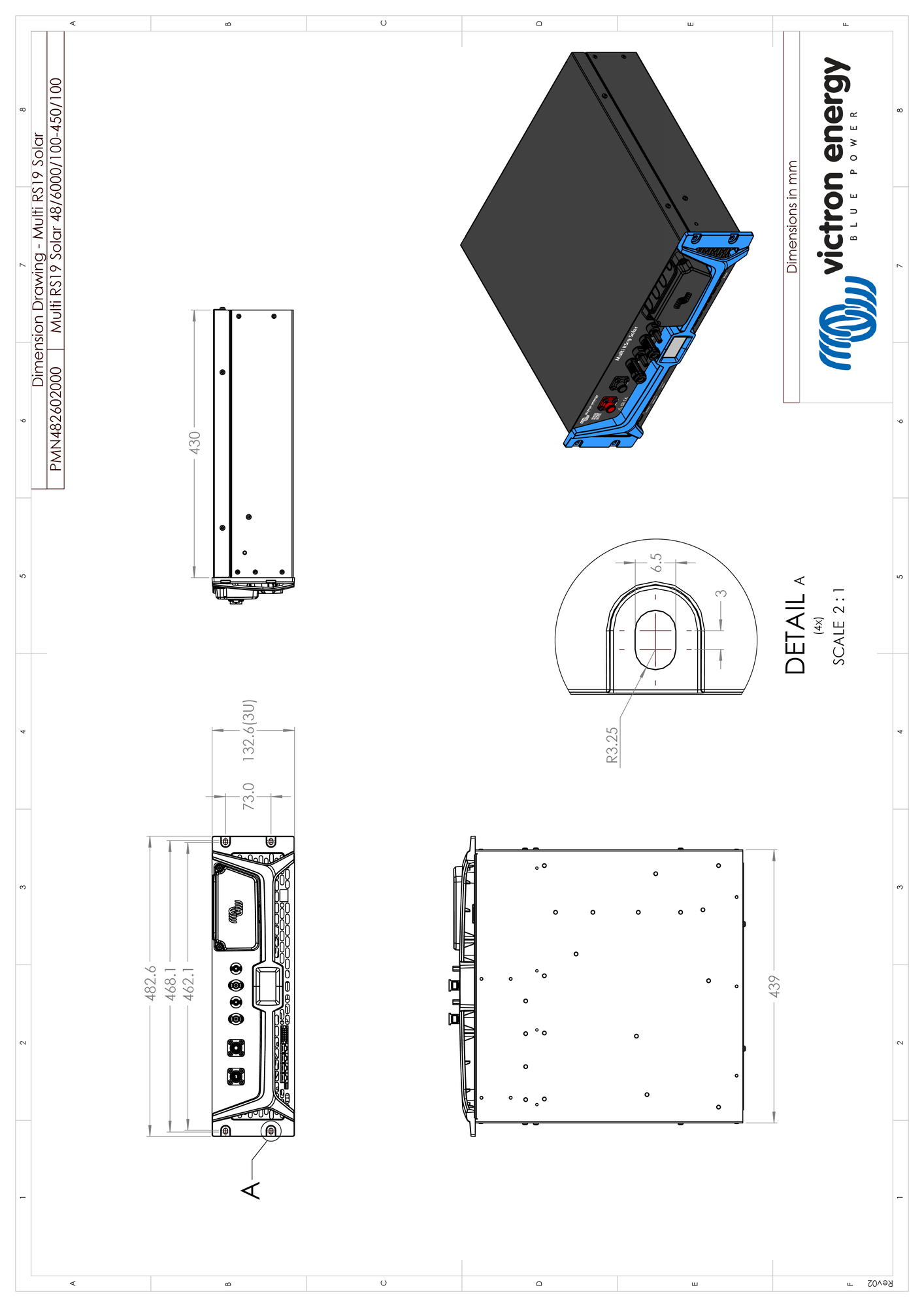

Dimensioni (axlxp)

133 x 483 x 430

NORMATIVE

Sicurezza

EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

IEC 62040, IEC 62477

Emissioni, Inalterabilità

EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3

IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Grado di contaminazione 2

Categoria di sovratensione

Batteria: OVC I

Porta FV: OVC II

AC in / AC out: OVC III

Specifiche dell'UPS

Ingresso: 230 VCA, 46 A, 50 Hz

Uscita: 230 VCA, 26 A, 50 Hz, 6 kVA / 5 kW

Dispositivo di protezione (ingresso e uscita): Interruttore automatico max 50 A

1) La tensione di avvio minima è di 41 VCC. Disconnessione per sovratensione: 65,5 V.

2) Regolabile a 240 VAC e 60 Hz

3) La capacità e la durata della potenza di picco dipendono dalla temperatura iniziale del dissipatore. I tempi indicati si riferiscono all'unità fredda.

4) La tensione FV massima non deve superare 8 volte la tensione di mantenimento della batteria. Se, ad esempio, la tensione della batteria è di 50 V, la tensione FV massima non deve superare 8 x 50 = 400 V.

5) I set-point del caricabatterie (mantenimento e assorbimento) possono essere impostati su un massimo di 60 V. La tensione di uscita ai morsetti del caricabatterie può essere più alta a causa della compensazione della temperatura e della caduta di tensione lungo i cavi della batteria. La corrente di uscita massima viene ridotta su base lineare dalla piena corrente a 60 V, a 5 A per 62 V. La tensione di equalizzazione può essere impostata su max 62 V, la percentuale di corrente di equalizzazione può essere impostata su max 6 %.

6) La corrente di carica massima da sorgenti CA dipende dalla tensione di ingresso e dalla corrente della batteria. Con un ingresso a 230 V, una tensione della batteria di 57,6 V e una temperatura ambiente di 25 ºC, la corrente di carica massima è di 88 A. Per ulteriori dettagli, consultare il manuale, sezione limitazioni.

7) L'uscita AC-out-2 è collegata direttamente all'ingresso AC ed è destinata a carichi non critici. Il carico AC-out-2 viene preso in considerazione da PowerControl e PowerAssist.

8) Relè programmabile che può essere impostato in funzione di allarme generale, sotto tensione CC o avvio/arresto generatore. CC nominale: 4 A fino a 35 VCC e 1 A fino a 70 VCC

9) Chiave di protezione: a) cortocircuito dell'uscita b) sovraccarico c) tensione della batteria troppo alta d) tensione della batteria troppo bassa e) temperatura troppo alta f) 230 VCA sull'uscita dell'inverter g) dispersione fotovoltaica a terra.

10) Attualmente non è compatibile con le reti VE.Smart. Il collegamento a un dispositivo GX (ad es., Cerbo GX) deve essere effettuato tramite interfaccia VE.Can. L'interfaccia VE.Direct serve per il collegamento al GlobalLink 520.

11) Il collegamento al contatore di energia Victron VM-3P75CT deve avvenire tramite VE.Can o tramite Ethernet. Evitare collegamenti WiFi intermedi tra il contatore di energia e il dispositivo GX, poiché il WiFi può dar luogo a latenza e ridurre l'affidabilità.
