Manual do carregador solar MPPT

4. Instalação

Ver também:

Atenção

A entrada CC (PV) não está isolada do circuito da bateria. Portanto, o PV, a bateria e o circuito de controlo são considerados perigosos e não devem ser acessíveis ao utilizador.

Cuidado

Para carregar corretamente a bateria com a temperatura compensada, a temperatura ambiente do carregador solar e da bateria não deve superar 5 ºC (9 ºF).

Cuidado

A bateria e as ligações PV devem ser protegidas de um contacto inadvertido. Instale o carregador solar num invólucro ou instale a WireBox opcional.

4.1. Montagem

Monte o carregador solar verticalmente numa base não inflamável, com os terminais elétricos orientados de forma descendente.

Se utilizar a WireBox MPPT, fixe a base WireBox de aço ao carregador solar antes de o montar na sua posição final. Para obter informação mais, consulte o manual WireBox MPPT.

O Apêndice deste manual contém o desenho dimensional do carregador solar, indicando também os orifícios de montagem.

Permita uma folga mínima de 10 cm sobre e sob o carregador solar para um arrefecimento ótimo.

Monte o carregador solar próximo da bateria, mas nunca diretamente sobre a mesma. Isto previne os danos causados pela gaseificação da bateria.

Cuidado

Evite as diferenças de temperatura ambiente superiores a 5 ºC entre o carregador solar e a bateria. Estas diferenças de temperatura podem levar a um carregamento com compensação da temperatura incorreto, o que pode reduzir a vida útil da bateria.

Se prever grandes variações de temperatura ou condições de temperatura ambiente extremas, utilize uma fonte de sensor de temperatura da bateria direta como um sensor Smart Battery ou um BMV ou um SmartShunt equipado com um sensor de temperatura.

4.2. Bateria

A alimentação da bateria deve ser protegida por um fusível em conformidade com a tabela abaixo. Também na eventualidade de o carregador solar já estar equipado com um fusível externo.

Tipo de carregador solar

Calibre mínimo do fusível de bateria

Calibre máximo do fusível de bateria

MPPT 75/10

15 A

20 A

MPPT 75/15 e 100/15

20 A

25 A

MPPT 100/20

25 A

30 A

Aviso

No Canadá o fusível de bateria deve cumprir as normas C22.2.

Aviso

A instalação da bateria deve ser realizada de acordo com as normas locais de armazenagem de baterias. No Canadá correspondem ao Código Elétrico canadiano, Parte I.

Aviso

Utilize um cabo de cobre multifilamentos flexível para as ligações da bateria. Consulte também o capítulo Precauções de segurança durante a cablagem.

4.3. Módulo PV

O carregador solar pode ser utilizado com uma configuração PV que satisfaça estas duas condições:

  • A tensão PV de circuito aberto máxima não pode exceder 75 V ou 100 V, dependendo do modelo de carregador solar.

  • A tensão PV nominal deve ser, pelo menos, 5 V superior à tensão da bateria.

O módulo PV pode ser formado por painéis mono ou policristalinos.

Os painéis solares são ligados em série, em paralelo ou em série/paralelo. Consulte na figura abaixo os exemplos destas configurações.

Solar array configurations

Exemplos de módulos solares em série, em paralelo e em série/paralelo.

Para calcular o tamanho da configuração do módulo PV, utilize o dimensionador MPPT. Alternativamente utilize uma das seguintes configurações de módulo PV:

Exemplo de módulo PV para bateria de 12 V com carregador solar de 75 V:

  • Número de células mínimo em série: 36 (painel de 12 V).

  • Número recomendado de células para uma maior eficiência do controlador: 72 (2 x painéis de 12 V em série ou 1 x painel de 24 V).

  • Máximo: 108 células (3 x painéis de 12 V em série).

Exemplo de módulo PV para bateria de 24 V com carregador solar de 100 V:

  • Número de células mínimo em série: 72 (2 x painéis de 12 V em série ou 1 x painel de 24 V).

  • Máximo: 144 células (4x painéis de 12 V em série).

Importante

  • Proporcione um meio para desligar todos os condutores portadores de corrente de uma fonte de energia fotovoltaica de todos os restantes condutores num edifício ou noutra estrutura.

  • Tenha em conta que a baixas temperaturas e dependendo das condições locais e das especificações da célula, a tensão de circuito aberto de um módulo solar pode superar a tensão de circuito aberto máxima nominal do módulo. Neste caso, o número de células em série deve ser reduzido.

  • Não deve instalar um interruptor, um disjuntor ou outro dispositivo CA ou CC num condutor aterrado se o funcionamento desse dispositivo deixar este condutor aterrado num estado sem terra enquanto o sistema está a receber energia.

  • Não utilize painéis solares com otimizadores. Na pior das hipóteses, a utilização de otimizadores causará danos irreparáveis no carregador solar.

  • Utilize um cabo de cobre multifilamentos trançado flexível nas ligações de parafuso . Consulte a secção Precauções de segurança durante a cablagem.

  • Para modelos MC4: podem ser necessários vários pares MC4 dos carregadores solares para as fileiras de painéis solares. Lembre-se de que a corrente máxima através da ligação MC4 não pode superar 30 A.

4.4. Aterramento

Aterramento da bateria

O carregador solar pode ser instalado num sistema aterrado negativo ou positivo.

Instale uma ligação de terra única, preferencialmente próximo da bateria, para evitar problemas no sistema ou anéis de terra.

Aterramento do invólucro

É permitido um caminho de terra separado para o aterramento do invólucro porque este é isolado a partir de terminais positivos e negativos.

Aterramento do módulo PV

O positivo e o negativo do módulo PV não devem estar aterrados.

Ligue o quadro dos painéis PV a terra para reduzir o impacto de relâmpagos.

Não ligue o carregador solar a um módulo PV aterrado. Apenas é permitida uma ligação de terra, que deve ser próximo da bateria.

Deteção de anomalia de terra

O carregador solar não dispõe de proteção interna para uma anomalia de aterramento.

O Código Elétrico Nacional dos EUA requer a utilização de um dispositivo de proteção externo da anomalia de terra (GFPD).

O negativo do sistema elétrico deve ser unido através de um GFPD a terra em uma (e apenas uma) localização.

Atenção

Quando surgir uma indicação de anomalia de terra, os terminais de bateria e os circuitos ligados podem não estar aterrados e ser perigosos.

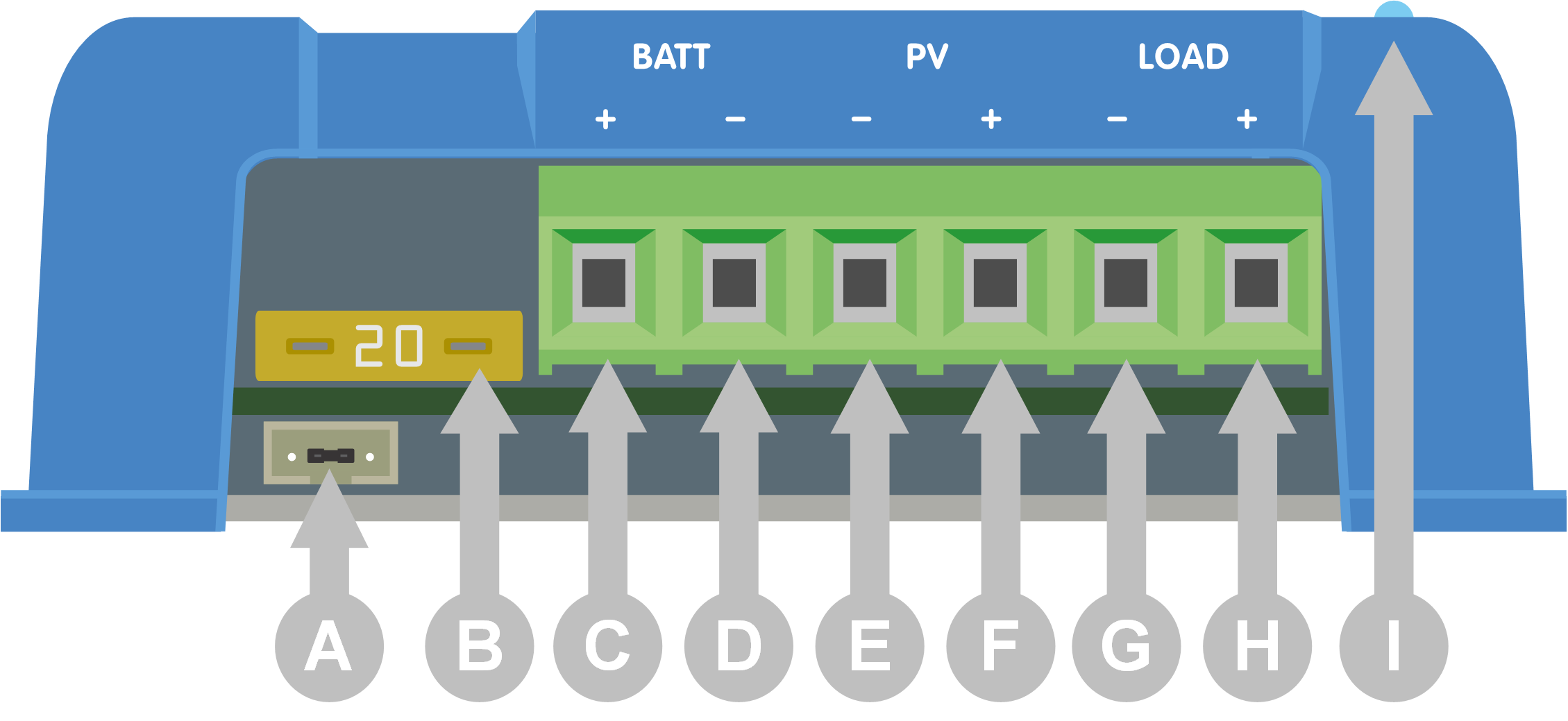

4.5. Ligações elétricas

Faça as ligações elétricas pela seguinte ordem:

  • Desligue todas as cargas CC, depois ligue as cargas na saída de carga do carregador solar. Binário de aperto 0.75Nm.

  • Confirme a polaridade da bateria, depois ligue a bateria (isto permite que o carregador solar reconheça a tensão do sistema).

    Binário de aperto 0.75Nm.

  • Ligue o cabo de comunicação VE.Direct (se aplicável).

  • Confirme a polaridade PV correta e depois ligue o painel solar.

    Binário de aperto0.75Nm

    Se fizer uma ligação com a polaridade invertida, a tensão PV irá diminuir e o controlador aquecer, mas a bateria não será carregada.

  • Se utilizar uma MPPT WireBox:

    Primeiro: Fixe todos os cabos elétricos da forma indicada nas instruções de instalação WireBox

    Depois: Posicione a cobertura de plástico WireBox sobre a área de ligação do carregador solar e fixe-a.

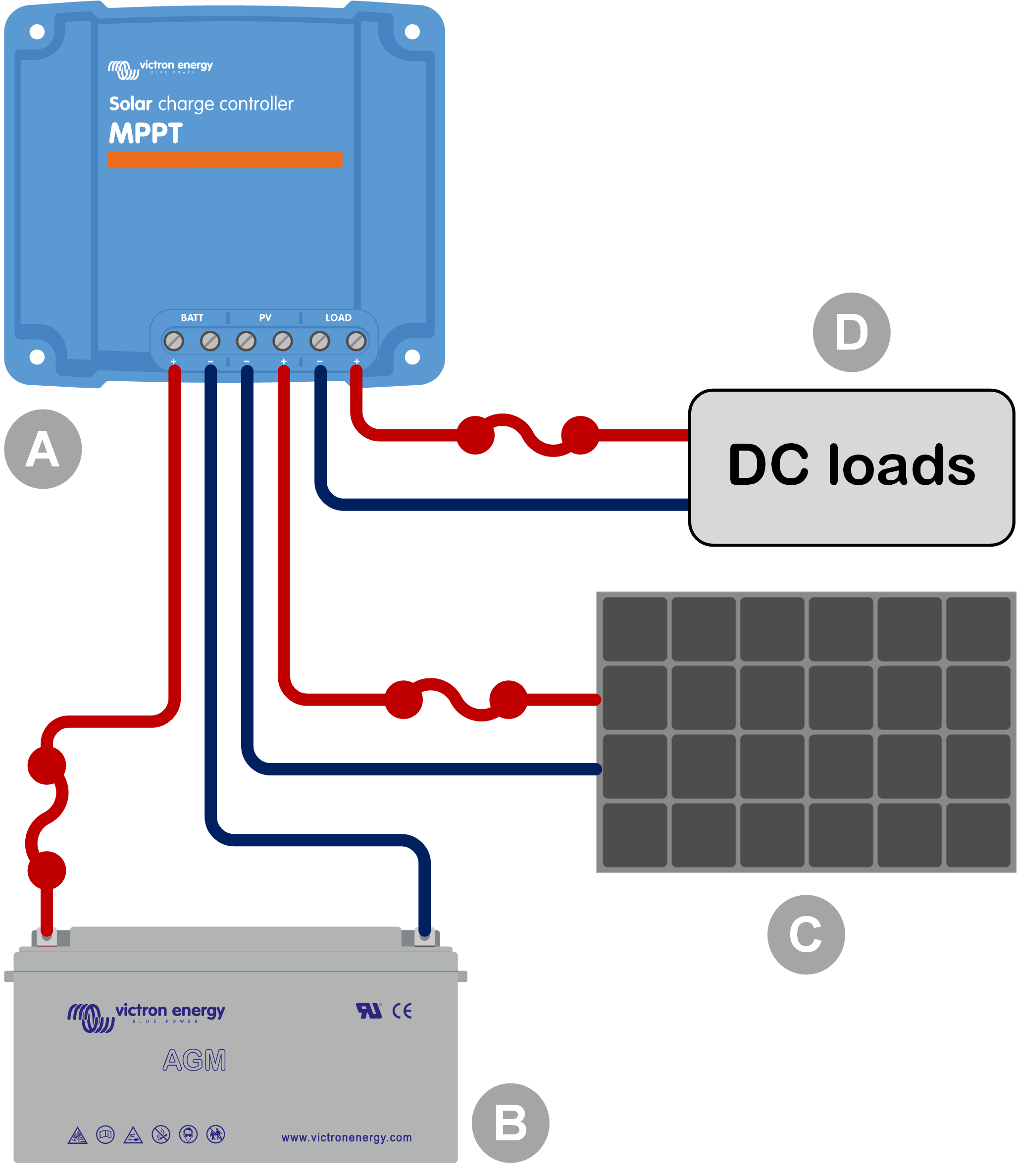

Consulte na figura seguinte um exemplo das ligações do carregador solar:

MPPT_small_-_System_with_battery_solar_and_DC_loads.svg

4.6. Ligar o monitor MPPT Control

Ligue o monitor MPPT Control (opcional) na porta VE.Direct do carregador solar com um cabo VE.Direct.

Lembre-se de que não é possível ampliar o cabo VE.Direct, pelo que o comprimento máximo não pode superar 10 m.

Para mais informação, consulte Manual do monitor MPPT ControlManual do monitor MPPT Control

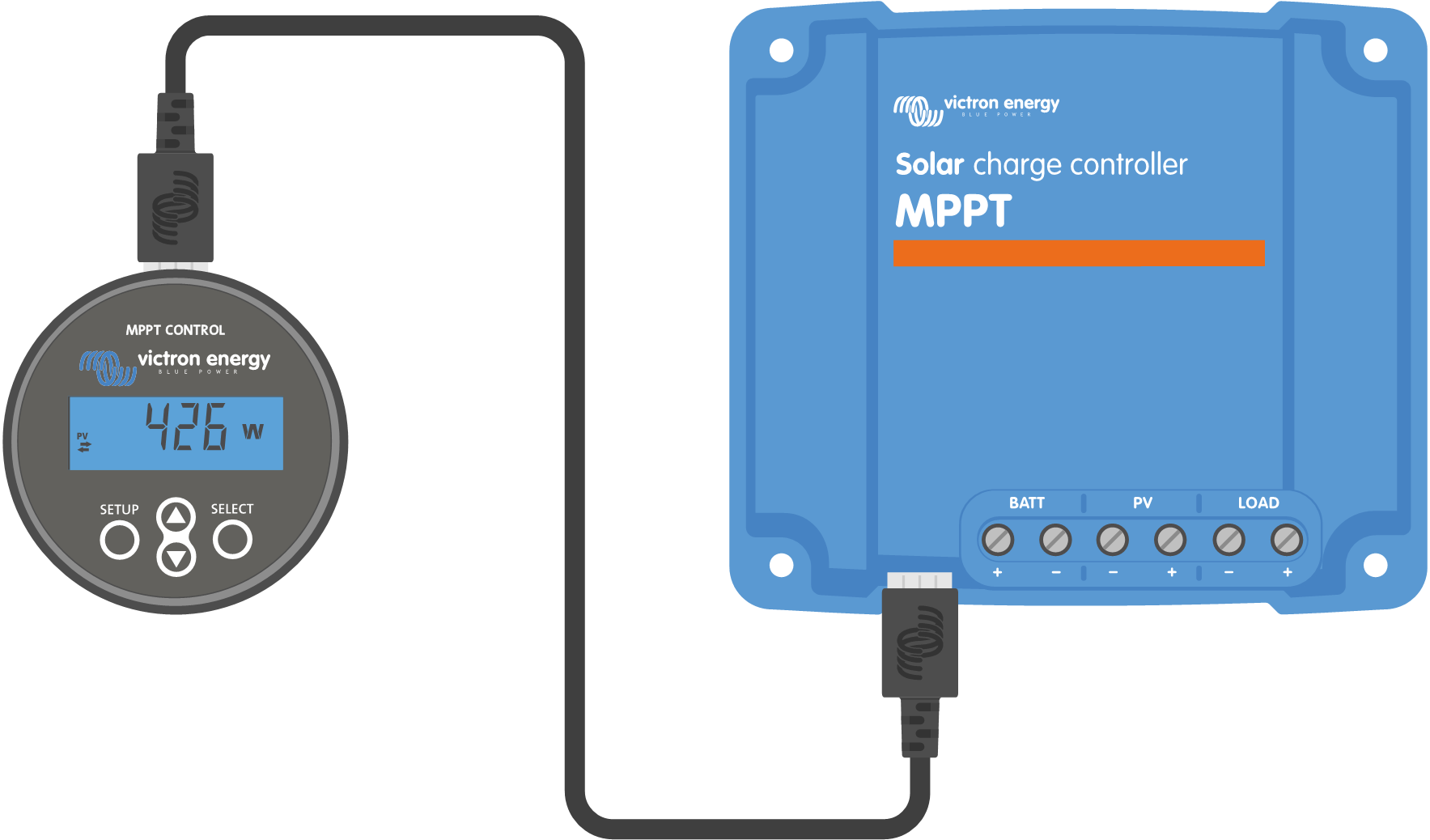

MPPT_control_connect_VEdirect.svg

Ligar o monitor ao carregador solar com um cabo VE.Direct
