Manual do carregador solar MPPT

4. Instalação

Nesta secção:

Atenção

A entrada CC (PV) não está isolada do circuito da bateria. Portanto, o PV, a bateria e o circuito de controlo são considerados perigosos e não devem ser acessíveis ao utilizador.

Cuidado

Para carregar corretamente a bateria com a temperatura compensada, a temperatura ambiente do carregador solar e da bateria não deve superar 5 ºC (9 ºF).

Cuidado

A bateria e as ligações PV devem ser protegidas de um contacto inadvertido. Instale o carregador solar num invólucro ou instale a WireBox opcional.

4.1. Montagem

Monte o carregador solar verticalmente numa base não inflamável, com os terminais elétricos orientados de forma descendente.

O capítulo Desenhos dimensionais deste manual contém o desenho das dimensões do carregador solar, que também indica os orifícios de montagem.

Permita uma folga mínima de 10 cm sobre e sob o carregador solar para um arrefecimento ótimo.

Monte o carregador solar próximo da bateria, mas nunca diretamente sobre a mesma. Isto previne os danos causados pela gaseificação da bateria.

Cuidado

Evite as diferenças de temperatura ambiente superiores a 5 ºC entre o carregador solar e a bateria. Estas diferenças de temperatura podem levar a um carregamento com compensação da temperatura incorreto, o que pode reduzir a vida útil da bateria.

Se prever grandes variações de temperatura ou condições de temperatura ambiente extremas, utilize uma fonte de sensor de temperatura da bateria direta como um sensor Smart Battery ou um BMV ou um SmartShunt equipado com um sensor de temperatura.

Se o MPPT WireBox opcional for usado:

  • Para carregadores solares com terminal PV de parafuso, utilize o MPPT WireBox Tr.

  • Para carregadores solares com terminais PV MC4, utilize o MPPT WireBox MC4.

  • Fixe a base WireBox de aço no carregador solar antes que o carregador solar seja montado na sua posição final.

  • Para obter instruções completas de montagem, consulte o guia de instalação rápida do MPPT WireBox Tr ou do MPPT WireBox MC4 .

4.2. Bateria

A alimentação da bateria deve ser protegida por um fusível, conforme a tabela abaixo.

Tipo de carregador solar

Calibre mínimo do fusível de bateria

Calibre máximo do fusível de bateria

MPPT 150/70 e 250/70

80 A

100 A

MPPT 150/85A e 250/85

100 A

120 A

MPPT 150/100 e 250/100

120 A

140 A

Aviso

No Canadá o fusível de bateria deve cumprir as normas C22.2.

Aviso

A instalação da bateria deve ser realizada de acordo com as normas locais de armazenagem de baterias. No Canadá correspondem ao Código Elétrico canadiano, Parte I.

Aviso

Utilize um cabo de cobre multifilamentos flexível para as ligações da bateria. Consulte também o capítulo Precauções de segurança durante a cablagem.

4.3. Módulo PV

O carregador solar pode ser utilizado com uma configuração PV que satisfaça estas duas condições:

  • A tensão PV de circuito aberto máxima não pode exceder 150 V ou 250 V, dependendo do modelo de carregador solar.

  • A tensão PV nominal deve ser, pelo menos, 5 V superior à tensão da bateria.

O módulo PV pode ser formado por painéis mono ou policristalinos.

Os painéis solares são ligados em série, em paralelo ou em série/paralelo. Consulte na figura abaixo os exemplos destas configurações.

Solar array configurations

Exemplos de módulos solares em série, em paralelo e em série/paralelo.

Para calcular o tamanho da configuração do módulo PV, utilize o dimensionador MPPT. Alternativamente utilize uma das seguintes configurações de módulo PV:

Painel PV exemplo de bateria de 24 V com carregador solar de 150 V:

  • Número de células mínimo em série: 72 (2 x painéis de 12 V em série ou 1 x painel de 24 V).

  • Número recomendado de células para uma maior eficiência do controlador: 144 células (4x painel de 12 V ou 2x painel de 24 V em série).

  • Máximo: 216 células (6x painel de 12 V ou 3x painel de 24 V em série).

Exemplo de módulo PV para bateria de 48 V com carregador solar de 150 V:

  • Número de células mínimo em série: 144 (4x painel de 12 V ou 2x painel de 24 V em série).

  • Máximo: 216 células (6x painel de 12 V ou 3x painel de 24 V em série).

Exemplo de módulo PV para bateria de 48 V com carregador solar de 250 V:

  • Número de células mínimo em série: 144 (4x painel de 12 V ou 2x painel de 24 V em série).

  • Máximo: 360 células (10x painel de 12 V ou 5x painel de 24 V em série).

Importante

  • Proporcione um meio para desligar todos os condutores portadores de corrente de uma fonte de energia fotovoltaica de todos os restantes condutores num edifício ou noutra estrutura.

  • Atenção: ao calcular o número de painéis que podem ser utilizados em série, certifique-se de que considera a tensão de circuito aberto (Voc) e o coeficiente de temperatura respetivo. Com temperaturas ambiente inferiores a 25 ºC, o Voc será mais elevado.

  • Não deve instalar um interruptor, um disjuntor ou outro dispositivo CA ou CC num condutor aterrado se o funcionamento desse dispositivo deixar este condutor aterrado num estado sem terra enquanto o sistema está a receber energia.

  • Não utilize painéis solares com otimizadores. Na pior das hipóteses, a utilização de otimizadores causará danos irreparáveis no carregador solar.

  • Utilize um cabo de cobre multifilamentos trançado flexível nas ligações de parafuso (modelo Tr). Consulte a secção Precauções de segurança durante a cablagem.

  • Para modelos MC4: podem ser necessários vários pares MC4 dos carregadores solares para as fileiras de painéis solares. Lembre-se de que a corrente máxima através da ligação MC4 não pode superar 30 A.

4.4. Aterramento

Aterramento da bateria

O carregador solar pode ser instalado num sistema aterrado negativo ou positivo.

Instale uma ligação de terra única, preferencialmente próximo da bateria, para evitar problemas no sistema ou anéis de terra.

Aterramento do módulo PV

O positivo e o negativo do módulo PV não devem estar aterrados.

Ligue o quadro dos painéis PV a terra para reduzir o impacto de relâmpagos.

Não ligue o carregador solar a um módulo PV aterrado. Apenas é permitida uma ligação de terra, que deve ser próximo da bateria.

Deteção de anomalia de terra

O carregador solar não dispõe de proteção interna para uma anomalia de aterramento.

O Código Elétrico Nacional dos EUA requer a utilização de um dispositivo de proteção externo da anomalia de terra (GFPD).

O negativo do sistema elétrico deve ser unido através de um GFPD a terra em uma (e apenas uma) localização.

Atenção

Quando surgir uma indicação de anomalia de terra, os terminais de bateria e os circuitos ligados podem não estar aterrados e ser perigosos.

4.5. Resumo da ligação

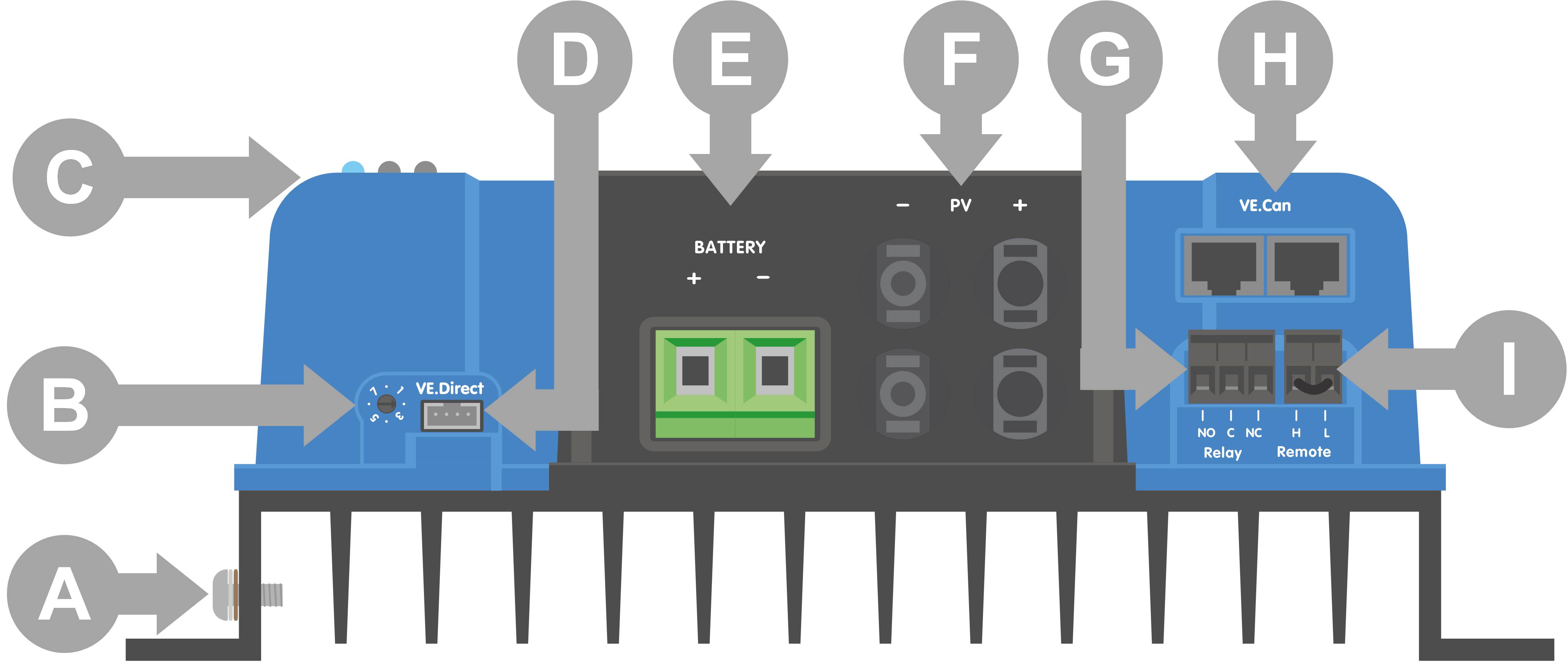

Modelo Tr.

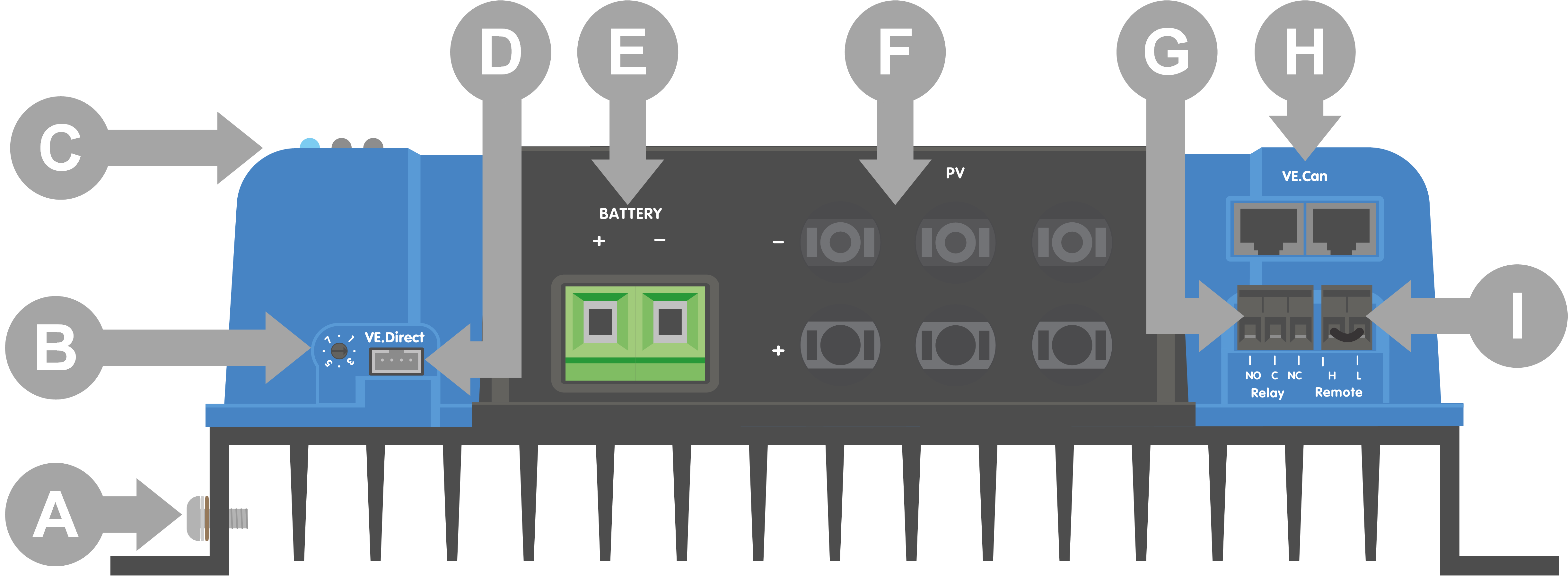

Modelo MC4 de 70A.

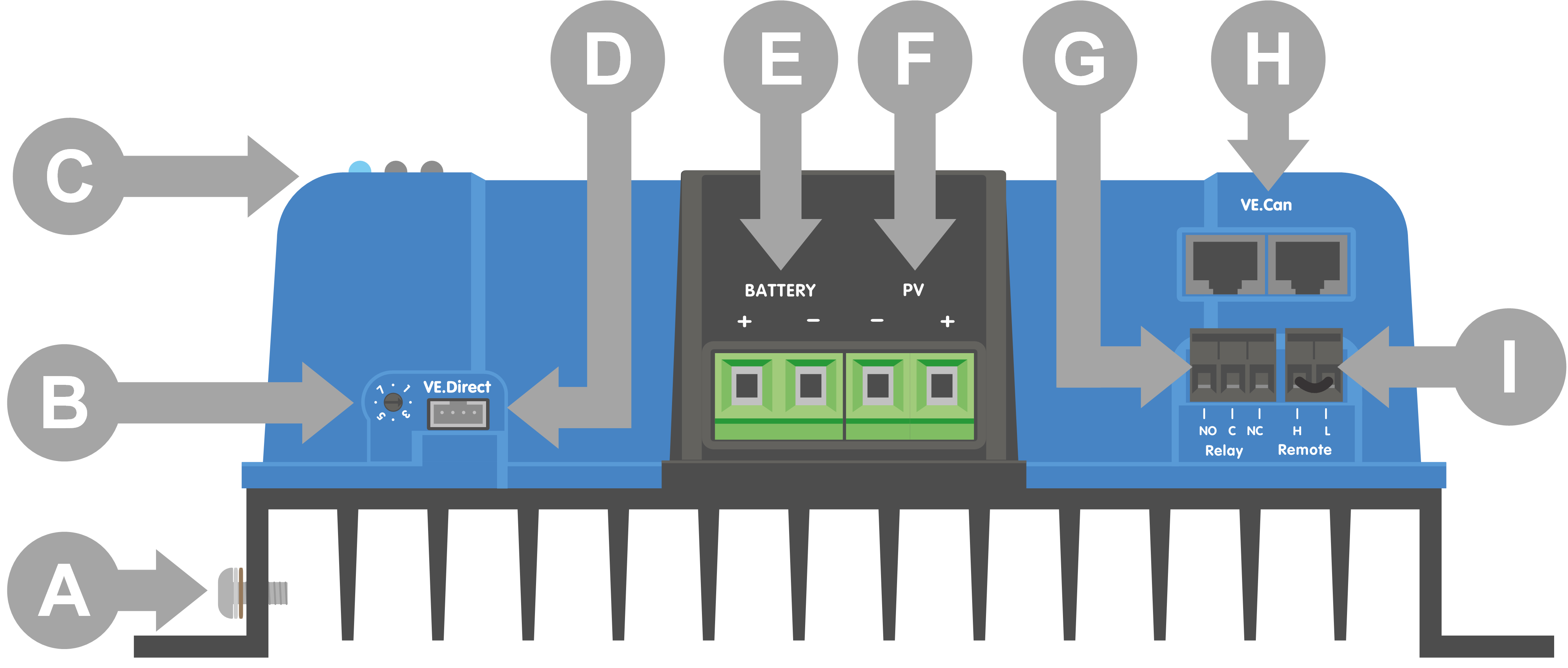

Modelo 85A ou 100A.

ID

Descrição

A

Ligação do parafuso de ligação à terra.

B

Interruptor rotativo.

C

LED.

D

Tomada VE.Direct.

E

Terminais de parafuso da bateria.

F

Terminais de parafuso PV.

G

Terminais de parafuso do relé.

H

Tomadas VE.Can.

I

Terminais remotos para ligar/desligar.

4.6. Ligações elétricas

Atenção

ADVERTÊNCIA: Verifique a polaridade antes de ligar a bateria e a tensão PV.

ADVERTÊNCIA: Siga o procedimento de instalação correto descrito nesta secção.

IMPORTANTE: Aperte as ligações da bateria e de PV a 2.4Nm.

Ordem das ligações elétricas:

  1. Ligue a bateria: permita que o carregador solar reconheça automaticamente a tensão do sistema (aguarde 10 s).

  2. Deve verificar a tensão do sistema: utilize a VictronConnect ou um monitor de controlo externo.

  3. Ligue a PV.

  4. Faça as restantes ligações aplicáveis: como o conector de ligar/desligar remoto, o conector do relé programável, a porta VE.Can ou a porta VE.Direct.

A ordem de ligação correta é necessária para permitir que a deteção automática de tensão do sistema seja configurada corretamente. Apenas é permitido ligar a PV primeiro quando a tensão do sistema for definida manualmente antes de ligar a bateria. Não seguir os procedimentos corretos pode desativar ou danificar o carregador e/ou a instalação.

Veja na figura abaixo como são feitas as ligações elétricas básicas:


ID

Descrição

A

Carregador solar, à esquerda o modelo Tr e à direita o modelo MC4.

B

Bateria ou banco de baterias, de chumbo-ácido ou de lítio.

C

Painel solar ou conjunto de painéis solares.

D

Cargas CC.


Fusível CC.

4.7. Portas VE.Can

As duas portas RJ45 VE.Can podem ser usadas para comunicação entre vários produtos Victron equipados com VE.Can.

No máximo, podem ser ligados 25 dispositivos em daisy-chain através dos cabos UTP RJ45 (não incluídos).

O primeiro e o último dispositivos da cadeia requerem um terminal VE.Can RJ45 (dois terminais incluídos).

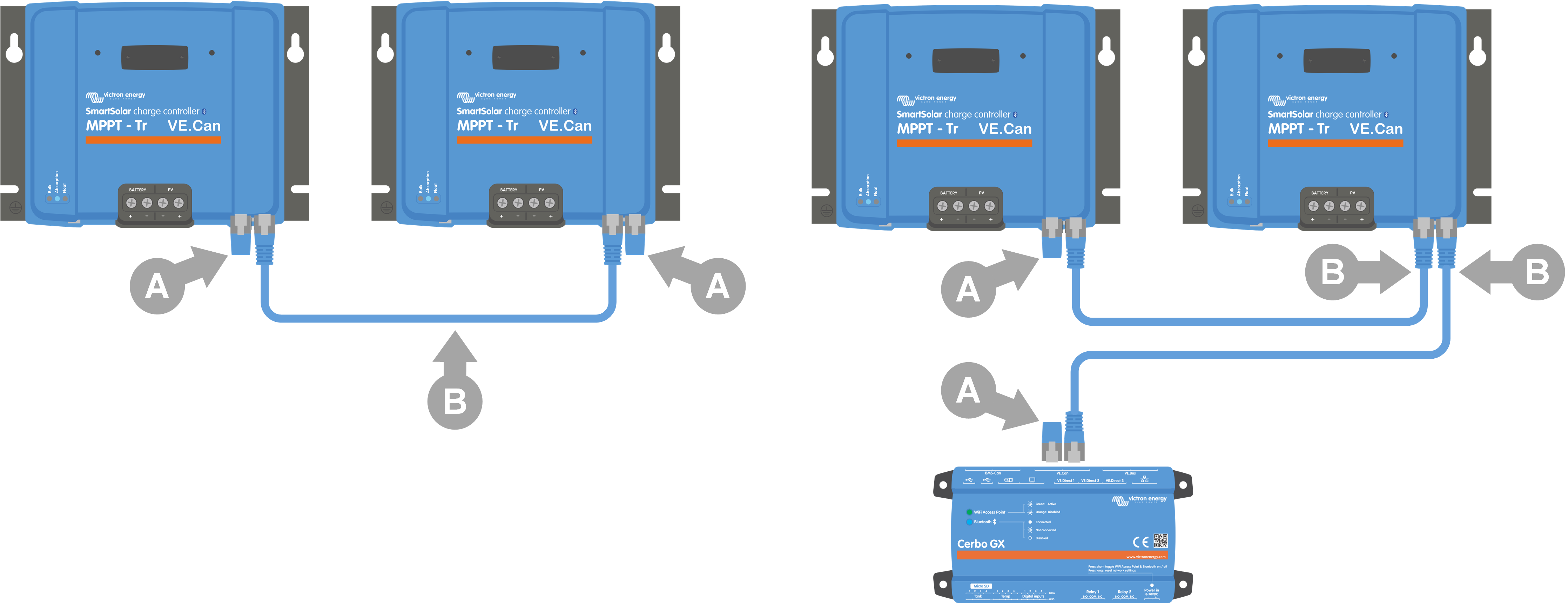

Um exemplo de ligação é mostrado na figura abaixo.

MPPT_VE_Can_-_VE_Can_connection.svg

R: Terminador VE.Can - B: Cabo UTP RJ45.

Esquerda: Vários carregadores solares conectados entre si para carregamento sincronizado.

Direita: Vários carregadores conectados a um dispositivo GX para carregamento e monitorização sincronizados.

A linha VE.Can +V é conectada ao positivo da bateria e a linha -V é conectada ao negativo da bateria e ao negativo do PV. Isso significa que qualquer equipamento conectado ao VE.Can será uma carga permanente da bateria.

O barramento VE.Can não é isolado galvanicamente. Para sistemas com ligação à terra positivo, é necessário um módulo de isolamento CAN separado (não fornecido pela Victron).

Especificações técnicas do barramento VE.Can

Tensão de alimentação (alimentação +V)

9-70 VCC

Corrente de alimentação máxima

500 mA

Taxa de dados:

250 kbps CANH/CANL

Tolerância de tensão:

+/-70 VCC

4.8. Instalar o monitor SmartSolar Control

Siga estes passos para instalar o monitor opcional SmartSolar Control:

  1. Remova os dois parafusos da tampa plástica. Guarde os parafusos, que são necessários para fixar o monitor.

  2. Remova a tampa de plástico. O terminal do monitor fica exposto.

  3. Remova as duas buchas de plástico de cada lado da ficha do monitor.

  4. Remova o revestimento de papel da fita adesiva de face dupla na parte posterior do monitor.

  5. Introduza o monitor na ficha e certifique-se de está completamente inserido.

  6. Aparafuse o monitor com os dois parafusos utilizados para a tampa de plástico.

Installing a SmartSolar Control display

Como e onde ligar o monitor SmartSolar Control

Para mais informação, consulte Manual do monitor SmartSolar ControlManual do monitor SmartSolar Control

Dica

O monitor pode ser trocado a quente, ou seja, que pode ser introduzido ou removido enquanto o carregador solar está a funcionar.

4.9. Ligar o monitor MPPT Control

Conecte o visor do MPPT Control (opcional) à porta VE.Direct do carregador solar usando um cabo VE.Direct.

O cabo VE.Direct está disponível em vários comprimentos e não está incluído no visor de controle MPPT. Observe que não é possível estender o cabo VE.Direct, o comprimento máximo não pode exceder 10 metros.

Para obter mais informações, consulte o manual do MPPT Control.


Ligar o monitor ao carregador solar com um cabo VE.Direct
