Manuale caricabatterie solare MPPT

9. Dati tecnici

In questa sezione:

9.1. Specifiche del 150/60 e del 150/70

MPPT 150/60

MPPT 150/70

Tensione batteria

12/24/48 V con selezione automatica (36 V: manuale)

Corrente massima della batteria

60 A

70 A

Potenza FV nominale, 12 V 1a,b

860 W

1000 W

Potenza FV nominale, 24 V 1a,b

1720 W

2000 W

Potenza FV nominale, 36 V 1a,b

2580 W

3000 W

Potenza FV nominale, 48 V 1a,b

3440 W

4000 W

Max. corrente di cortocircuito FV 2

50 A

50 A

Massima tensione FV a circuito aperto

150 V in condizioni di temperatura minima

145 V max. in avviamento e funzionamento

Massimo rendimento

98 %

Autoconsumo

12 V: meno di 35 mA / 48 V: meno di 20 mA

Tensione di carica “assorbimento”

Impostazione predefinita: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Tensione di carica “mantenimento”

Impostazione predefinita: 13,8 V / 27,6 V / 41,4 V / 55,2 V

“Compensazione” della tensione di carica 3

Impostazione predefinita: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Algoritmo di carica

Adattivo a più fasi (otto algoritmi pre-programmati) o algoritmo definito dall’utente

Compensazione temperatura

-16 mV/°C / -32 mV/°C / -64 mV/°C

Protezione

Polarità inversa FV / Cortocircuito in uscita / Sovratemperatura

Temperatura di esercizio

da -30 a +60 °C (uscita nominale massima fino a 40 °C)

Umidità

95 %, senza condensa

Altezza massima

5000 m (uscita massima nominale fino a 2000 m)

Condizioni ambientali

Tipo uso interni 1, non condizionato

Grado di contaminazione

PD3

Comunicazione dati

Porta VE.Direct 4

Accensione/spegnimento remoto

Sì, morsetto bipolare

Relè programmabile

DPST CA nominale: 4 A fino a 240 VCA/ CC nominale: 4 A fino a 35 VCC, 1 A fino a 60 VCC

Funzionamento in parallelo

Si, ma non sincronizzato

CARCASSA

Colore

Blu (RAL 5012)

Morsetti FV

Modelli Tr: 35 mm² / AWG2

Modelli MC4: 2 paia di connettori MC4 5

Morsetti batteria

35 mm² / AWG2

Categoria protezione

IP43 (componenti elettronici), IP22 (zona di raccordo)

Peso

3 kg

Dimensioni a x l x p

Modelli Tr: 185 x 250 x 95 mm

Modelli MC4: 215 x 250 x 95 mm

NORMATIVE

Sicurezza

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Il caricabatterie solare limita la potenza in entrata se è collegata un’altra potenza FV.

1b) La tensione fotovoltaica deve superare Vbat + 5 V perché il regolatore si avvii. Successivamente la tensione fotovoltaica minima sarà Vbat + 1V.

2) Una corrente di cortocircuito più alta potrebbe danneggiare il caricabatterie solare in caso di connessione a polarità inversa del modulo FV.

3) La compensazione è disattiva per difetto.

4) Per ulteriori informazioni sulla comunicazione dei dati, vedere il documento sulla comunicazione dati nella sezione di Informazioni tecniche del nostro sito web.

5) Modelli MC4: potrebbero essere necessarie varie coppie di sdoppiatori per collegare in parallelo le stringhe di pannelli solari. La corrente massima per ogni connettore MC4 è di 30 A. I connettori MC4 sono internamente collegati in parallelo a un unico tracciatore MPPT.

9.2. Disegni quotati

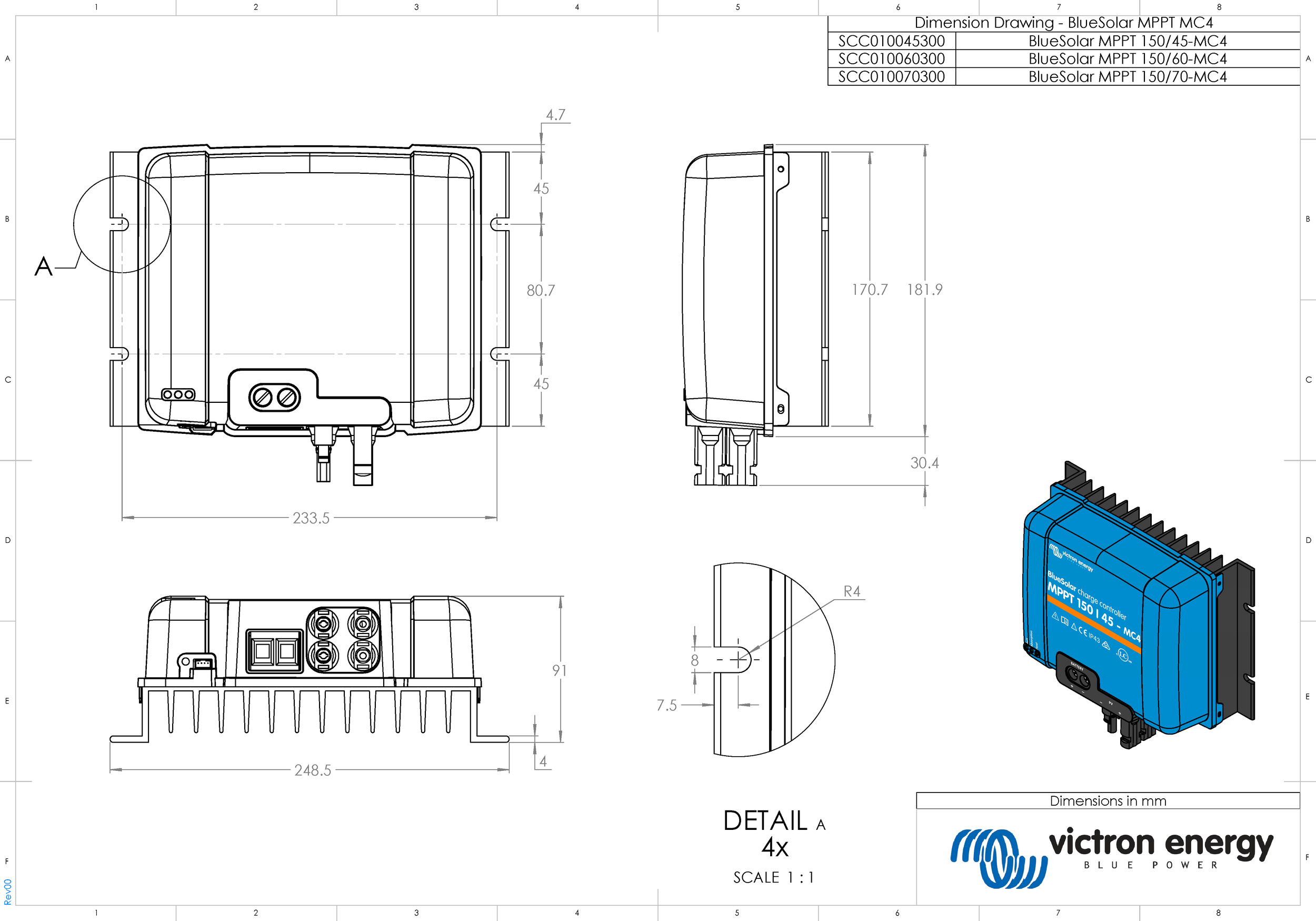

9.2.1. Dimensioni BlueSolar 60 A-MC4 e 70 A-MC4

BlueSolar-150V-45A-60A-70A-MC4-_dimensions__1_.pdf

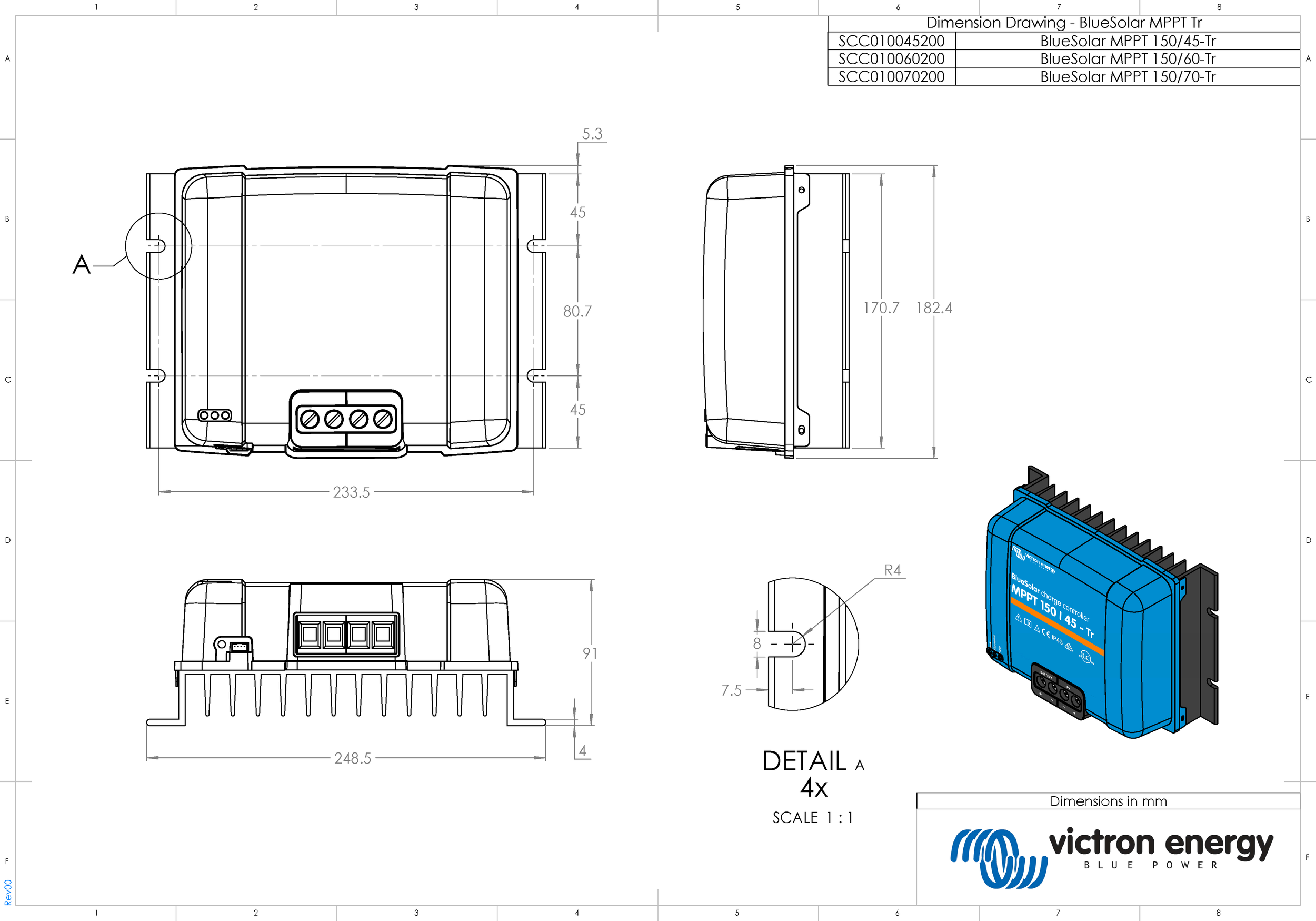

9.2.2. Dimensioni BlueSolar 60 A-Tr e 70 A-Tr

BlueSolar-150V-45A-60A-70A-Tr-_dimensions__1_.pdf
