11. Bilaga
11.1. LED-indikationer, varningar, larm och felkoder
LED-lampor
Lynx Smart BMS är utrustad med två LED-lampor, Bluetooth-LED-lampan och status-LED-lampan. Dessa LED-lampor anger driftläget och felläget om är något fel.
Bluetooth-LED | Beskrivning |
|---|---|
Av | Ingen systemström eller Bluetooth inaktiv i appen VictronConnect. Bluetooth kan inaktiveras både i VictronConnect och en GX-enhet, men endast aktiveras från en GX-enhet. |
Blå på | En Bluetooth-enhet är ansluten till Lynx Smart BMS |
Blå blinkar | Bluetooth är aktiv men ingen enhet är ansluten |
Blå blinkar med tre sekunders intervall | Lynx Smart BMS är i Av-läge men är fortfarande tillgängligt via Bluetooth. |
Status-LED | Beskrivning |
|---|---|
Av | Lynx Smart BMS är i AV-läge |
Orange på | Start eller nedstängning |
Orange blinkar | Förskjuten nedstängning på grund av nedkylning av förladdningskretsen |
Grön på | I drift, stängt kontaktdon |
Grön blinkar | Förladdning |
Grön blinkar med tre sekunders intervall | Lynx Smart BMS är i standby-läge |
Grön och röd lyser växelvis | System i bootloader-läge (uppdaterar fast programvara) |
Röd blinkar en gång var fjärde sekund | Varning, se VictronConnect för mer information |
Röd blinkar två gånger var fjärde sekund | Batterikommunikationsfel, kontrollera batteri-BMS-kablar |
Röd blinkar tre gånger var fjärde sekund | Hög cellspänning eller hög/låg temperatur detekterad |
Röd blinkar fyra gånger var fjärde sekund | Hög BMS temperatur detekterad |
Röd blinkar fem gånger var fjärde sekund | Förladdningsavbrott |
Röd blinkar sex gånger var fjärde sekund | Hög ström förladdning |
Röd blinkar sju gånger var fjärde sekund | Troligtvis fel systemspänning |
Röd blinkar åtta gånger var fjärde sekund | För hög kontaktdonsström |
Röd blinkar nio gånger var fjärde sekund | Startfel |
Röd blinkar tio gånger var fjärde sekund | Säkerhetskontaktdonsfel |
Röd blinkar 12 gånger var fjärde sekund | Internt försörjningsfel |
Röd blinkar 14 gånger var fjärde sekund | Batterispänning ej tillåten |
Varnings-, larm- och felkoder
Varnings-, larm- och felkoder rapporteras även via VictronConnect-appen eller en ansluten GX-enhet och VRM.
En varning visar att ett problem kommer leda till nedstängning av systemet om det inte åtgärdas, medan ett larm anger anledningen till nedstängningen av systemet.
 |
Lynx Smart BMS-larm i appen VictronConnect och i en GX-enhet
Detta är en lista över larm och felkoder. Vi hänvisar till Kapitel om felsökning och supportför en förklaring av dessa larm och vad du ska göra när ett av dessa fel eller larm uppstår.
Varningar: Varningar påvisar problem som leder till systemnedstängning om de inte åtgärdas.
Varningskoder i VictronConnect | Meddelande | Instruktioner/anteckningar |
|---|---|---|
W-B01 | Låg cellspänning | Ladda batteriet eller minska belastningen för att förhindra en nära förestående nedstängning av systemet. |
W-B02 | Hög ström | Minska strömmen för att förhindra en nära förestående nedstängning av systemet. Gör detta genom att minska eller koppla från belastningarna. |
W-B03 | Hög BMS temperatur | Kontrollera omgivningstemperatur och kontrollera om BMS fläktar fungerar. Om fläktarna är igång måste du minska omgivningstemperaturen. Om fläktarna inte är igång ska du kontakta din Victron-återförsäljare. |
W-B04 | Varning om dålig kontaktor | Minska strömmen för att förhindra en nära förestående nedstängning av systemet. Gör detta genom att minska eller koppla från belastningarna. Kontakta din Victron-återförsäljare |
W-B06 | Belastning kommer att kopplas från | Belastningarna kommer att stängas av om 30 sekunder om felet inte åtgärdas. Exempelvis låg batterispänning. Den här varningen visas alltid tillsammans med orsaken till varför belastningen kommer att kopplas från. Belastningarna stängs av via ATD-kontakten och/eller GX-enheten. |
W-B07 | Låg SoC | Ladda batteriet eller minska belastningen för att förhindra en nära förestående systemnedstängning. |
W-B10 | VE.Can frånkopplad | Kontrollera kommunikationskablar. |
W-D01 | Kommunikation med distributor A förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D02 | Kommunikation med distributor B förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D03 | Kommunikation med distributor C förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D04 | Kommunikation med distributor D förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D05 | Kommunikation med distributor E förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D06 | Kommunikation med distributor F förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D07 | Kommunikation med distributor G förlorad | Kontrollera kabeln mellan BMS och Distributor. |
W-D08 | Kommunikation med distributor H förlorad | Kontrollera kabeln mellan BMS och Distributor. |
Larm: Larm anger orsaken till varför systemet stängs ner.
Larmkoder i VictronConnect | Meddelande | Instruktioner/anteckningar |
|---|---|---|
A-B01 | Låg cellspänning | Ladda batteriet. Systemet slår på belastningarna igen när batteriet är tillräckligt laddat. |
A-B02 | Hög ström | Minska laddningsström eller stäng av av några belastningar. Systemet kommer att försöka återaktivera laddare eller belastningar i fem minuter. |
A-B06 | Frånkopplad belastning | Belastningarna har stängts av via ATD-kontakten och/eller via GX-enheten. Åtgärda det här larmet genom att ladda batteriet. Om det inte åtgärdas kommer kontaktorn till slut öppnas och DC-systemet kopplas från. |
A-B07 | Låg SoC | Ladda batteriet. Systemet slår på belastningarna igen när batteriet är tillräckligt laddat. |
Felkoder
Felkod i VictronConnect | Beskrivning | Instruktioner/anteckningar |
|---|---|---|
E-B01 | Fel vid initiering av batteri | Kontrollera att batterierna är korrekt kopplade. |
E-B02 | Inget batteri hittades | Kontrollera att BMS-kabelslingan är sluten. |
E-B05 | Ogiltigt antal batterier | Kontrollera att batterierna är korrekt kopplade. |
E-B09 | Batterispänning ej tillåten | Batterispänningen är för hög eller för låg. Kontrollera batterispänningen och kontrollera batteriinställningarna i appen VictronConnect. Det här felet inträffar när batterispänningen är utanför alla systemspänningsintervaller (9 V > Vbat > 60 V) |
E-B11 | Maskinvarufel | Kontakta din Victron-återförsäljare |
E-B25 | Förladdningsfel | Belastningsmotståndet är för lågt för att förladda belastningarna. Koppla från eller minska några DC-belastningar. |
E-B26 | Kontaktdonsfel | Kontakta din Victron-återförsäljare |
E-B32 | BMS-kabelfel | Kontrollera batteriets M8-anslutningar. |
E-B34 | Felaktig systemspänning | Kontrollera inställningarna för batterispänning i appen VictronConnect. |
E-B35 | Förladdningsavbrott | Belastningskapaciteten är för hög för förladdning. Koppla från några DC-belastningar. |
E-B36 | Fel ATC/ATD | Kontrollera ATC-/ATD-kopplingarna och säkerställ att alla belastningar och laddare styrs av ATC eller ATD. |
E-B116 | Kalibreringsuppgifter har gått förlorade | Kontakta din Victron-återförsäljare |
E-B119 | Inställningsuppgifter har gått förlorade | Inställningsuppgifter är korrupta. Gå till sidan för inställningar och återställ dem till fabriksinställningar. |

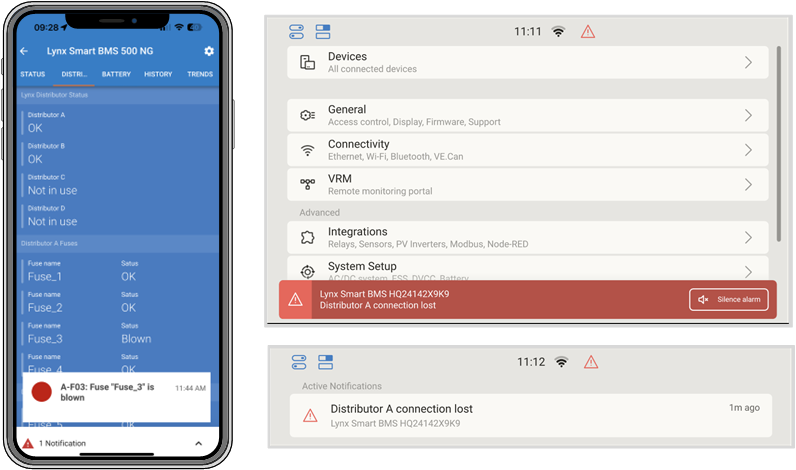

Larmkoder relaterade till Lynx Distributor
Larmkoder i VictronConnect | Meddelande | Instruktion/anmärkning |
|---|---|---|
A-F01 | Säkring. ”Fuse_1” har gått | Kontrollera systemet och byt ut säkringen. |
A-F02 | Säkring. ”Fuse_2” har gått | |
A-F03 | Säkring. ”Fuse_3” har gått | |
A-F04 | Säkring. ”Fuse_4” har gått | |
A-F05 | Säkring. ”Fuse_5” har gått | |
A-F06 | Säkring. ”Fuse_6” har gått | |
A-F07 | Säkring. ”Fuse_7” har gått | |
A-F08 | Säkring. ”Fuse_8” har gått | |
A-F09 | Säkring. ”Fuse_9” har gått | |
A-F10 | Säkring. ”Fuse_10” har gått | |
A-F11 | Säkring. ”Fuse_11” har gått | |
A-F12 | Säkring. ”Fuse_12” har gått | |
A-F13 | Säkring. ”Fuse_13 har gått | |
A-F14 | Säkring. ”Fuse_14” har gått | |
A-F15 | Säkring. ”Fuse_15” har gått | |
A-F16 | Säkring. ”Fuse_16” har gått | |
A-F17 | Säkring ”Fuse_17” har gått | |
A-F18 | Säkring ”Fuse_18” har gått | |
A-F19 | Säkring ”Fuse_19” har gått | |
A-F20 | Säkring ”Fuse_20” har gått | |
A-F21 | Säkring ”Fuse_21” har gått | |
A-F22 | Säkring ”Fuse_22” har gått | |
A-F23 | Säkring ”Fuse_23” har gått | |
A-F24 | Säkring ”Fuse_24” har gått | |
A-F25 | Säkring ”Fuse_25” har gått | |
A-F26 | Säkring ”Fuse_26” har gått | |
A-F27 | Säkring ”Fuse_27” har gått | |
A-F28 | Säkring ”Fuse_28” har gått | |
A-F29 | Säkring ”Fuse_29” har gått | |
A-F30 | Säkring ”Fuse_30” har gått | |
A-F31 | Säkring ”Fuse_31” har gått | |
A-F32 | Säkring ”Fuse_32” har gått | |
* Om säkringsnamnet inte är inställt används standardnamnet. Om det är inställt används det namn som har konfigurerats i VictronConnect för Lynx Distributor. | ||
11.2. NMEA 2000 PGN:nummer som stöds
Beskrivning | PGN |
|---|---|
Produktinformation | 126996 |
DC detaljerad status | 127506 |
DC/Batteristatus | 127508 |
Switchbankstatus
| 127501 |
Klass and funktion:
N2K enhetsklass: Elektrisk generation
N2K enhetsfunktion: Batteri
För mer information se NMEA 2000 & MFD integrationsguide.
11.3. Lista över batteriövervakarinställningar
Beskrivning | standardvärde | justerbart | fast | automatiskt |
|---|---|---|---|---|
Batterikapacitet | 200 Ah | Ja | Nej | Nej |
Laddad spänning | 14,0 V/ 28,0 V/ 56,0 V* | Ja | Nej | Nej |
Svansström | 4 % | Ja | Nej | Nej |
Nollströmskalibrering | --- | Nej | Nej | Ja (vid uppstart) |
Peukert-exponent | 1.05 | Nej | Ja | Nej |
Faktor för laddningsverkningsgrad | 99 % | Nej | Ja | Nej |
Strömtröskel | 0,05 A | Nej | Ja | Nej |
Låg SoC varningsnivå | 15 % | Ja | Nej | Nej |
Urladdningsgolv (gräns) | 10 % | Ja | Nej | Nej |
Delta T | 1 | Nej | Ja | Nej |
SoC cykelslut | 90 % | Nej | Ja | Nej |
SoC-cykel | 65 % | Nej | Ja | Nej |
SoC fullständig urladdning | 5 % | Nej | Ja | Nej |
* för ett 12 V/24 V/48 V-system
11.4. Stifttabell och översikt över multi-kontaktdonet
Stift | Namn | Typ | Funktion |
|---|---|---|---|
1 | AUX-spänning utgång+ | Systemspänning positiv | Den positiva anslutningen för att försörja hjälpenheter såsom en GX-enhet. |
2 | AUX-spänning utgång- | Systemspänning negativ | Den negativa (jord) anslutningen för att försörja hjälpenheter såsom en GX-enhet. |
3 | Tillåt laddning | Spänningsfri kontakt | Slår på eller stänger av laddare via en kopplad signal. Stift 3 kan användas som signalingång för stift 4 och kopplas från exempelvis AUX + eller AUX -. Se systemexempel för korrekt koppling. När laddning är tillåten är kontakterna stängda och när den inte är tillåten är de öppna. |
4 | |||
5 | Tillåt urladdning | Spänningsfri kontakt | Slår på eller stänger av belastningar via en kopplad signal. Stift 5 kan användas som signalingång för stift 6 och kopplas från exempelvis AUX + eller AUX -. Se systemexempel för korrekt koppling. När urladdning är tillåten är kontakterna stängda och när den inte är tillåten är de öppna. |
6 | |||
7 | Programmerbart relä NC | Spänningsfri kontakt | Det programmerbara reläet används för att antingen styra en generator eller som ett larmrelä. Se avsnitt Koppling av programmerbart relä för ytterligare detaljer. |
8 | Programmerbart relä COM | Spänningsfri kontakt | |
9 | Programmerbart relä NO | Spänningsfri kontakt | |
10 | Fjärrstyrning på/av H | Pull-up resistor | För att slå på eller stänga av Lynx Smart BMS på distans. För alla funktioner, se avsnitt Koppling av en brytare för fjärrstyrd På/Av. |
11 | Fjärrstyrning på/av L | Pull-down resistor | |
12 | TEMP + | Sensor | Positiv ingång för extern temperatursensor (endast 1 000 A, stöds ej, framtida användning) |
13 | TEMP - | Sensor | Negativ ingång för extern temperatursensor (endast 1 000 A, stöds ej, framtida användning) |
11.5. Lynx Smart BMS-relaterad menystruktur för GX-enheten
Detta är en översikt av den Lynx Smart BMS-relaterad menystrukturen för GX-enheten. För att se alla menyposter som visas här krävs Venus OS v2.90 eller senare.
Menypost | Standardvärde/ enhet | Beskrivning och/ eller möjliga värden |
|---|---|---|
Lynx Smart BMS | Visar SoC, spänning och ström i enhetslistan | |
Brytare | På | Softswitch för att manuellt växla Lynx Smart BMS till Standby- eller På-läge |
Tillstånd | I drift | Möjliga tillstånd: Initialiserar, förladdar, i drift, nedstängd, standby (viloläge) |
Fel | #0 - Inget fel | Feltillstånd. |
Batteri | Spänning, ström, effekt | Visar nuvarande batteriövervakardata |
Laddningsstatus | % | Laddningsstatus i procent |
Förbrukade amptimmar | Ah | Visar de Ah som har förbrukats sedan batteriet senast var fulladdat |
Återstående tid | Dagar/ timmar | Visar den uppskattade tiden, baserat på nuvarande inställningar för belastning och urladdningsgolv |
Larm | ||
Hög invändig temperatur | Ok | |
Låg cellspänning | Ok | |
Låg SoC | Ok | |
Historik | ||
Djupaste urladdning | Ah | Den djupaste urladdningen sedan senaste historikåterställning |
Totalt antal laddningscykler | 0 | Antal laddningscykler sedan senaste historikåterställning |
Antal fullständiga urladdningar | 0 | Det räknas som en fullständig urladdning efter SoC har sjunkit under 5 % |
Kumulativ dragen Ah | Ah | Kumulativ dragen Ah sedan senaste historikåterställning |
Lägsta spänning | V | Lägsta spänning sedan senaste historikåterställning |
Högsta spänning | V | Högsta spänning sedan senaste historikåterställning |
Synkroniseringsberäkning | 0 | Kumulativt antal synkroniseringar av batteriövervakare |
Urladdad energi | kWh | Kumulativt antal urladdad energi sedan senaste historikåterställning |
Laddad energi | kWh | Kumulativt antal laddad energi sedan senaste historikåterställning |
Rensa historik | Tryck för att rensa | Rensar all historisk data |
Diagnostik | ||
Diagnostik | Visar de senaste kända felen | |
Säkringar | ||
Distributor A | Ok | Möjliga tillstånd: Ok, Säkring gått |
Säkring 1..4 | Ok | Möjliga tillstånd: Ok, ej använd, gått |
Distributor B | Ok | Möjliga tillstånd: Ok, Säkring gått |
Säkringar 1..4 | Ok | Möjliga tillstånd: Ok, ej använd, gått |
IO | ||
Systembrytare | Aktiverad | Status för systembrytare |
Tillåt laddning | Ja | Status för ATC-signal |
Tillåt urladdning | Ja | Status för ATD-signal |
Enhet | Enhetsrelaterade parametrar och anpassade namninställningar | |
Parametrar | ||
Laddningsspänningsgräns (CVL) | V | Visar spänningsmålet som skickas till DVCC-kompatibla laddare (för ett 12 V-batteri: 13,50 V eller 14,20 V) |
Laddningsströmgräns (CCL) | A | Maximal tillåten laddningsströmbegränsning som skickas till DVCC-kompatibla laddare |
Urladdningsströmgräns (DCL) | A | Maximal tillåten urladdningsströmbegränsning |
11.6. Omvänd effektdistribution
VARNING: Elchock och brandfara
Inaktivera och ta bort alla spänningskällor innan du öppnar höljet eller utför någon service. Använd en spänningsmätare för att säkerställa att det inte finns restspänning från interna kondensatorer, batterier eller liknande. Om du inte gör detta kan det leda till brännskador eller brand.
11.6.1. Introduktion
Denna guide beskriver hur man konfigurerar Lynx Smart BMS och Lynx Smart BMS NG för omvänd effektdistribution.
Som standard flyter effekten från vänster till höger: DC-strömkällor ansluts på vänster sida och DC-belastningar på höger. Denna guide är avsedd för fall där detta arrangemang måste vara omvänt. Det gäller alla modeller och maskinvarurevision av Lynx Smart BMS.
11.6.2. Modeller och varianter
Det finns för närvarande två modeller och två varianter av Lynx Smart BMS.
Modellerna skiljer sig åt i märkström:
500 A-version med en effektkontaktor.
1000 A-version med två effektkontaktorer.
Varianterna har olika höljesmarkeringar:
NG (Ny generation)
Non-NG (originaldesign)
 |  |
11.6.3. Teknisk bakgrund
Lynx Smart BMS primära funktion är att övervaka system- och batterispänningar samt de strömmar som flyter genom enheten, för att därigenom skydda batteriet mot under- och överladdning.
Innan huvudeffektkontaktorn sluts genomför BMS en kortslutningskontroll på belastningssidan genom att förladda eventuella anslutna belastningar. Det övervakar även strömmen genom strömskenans shunt för att förhind överström som kan skada kablarna eller batteriet.
Att vända effektdistributionen kräver specifika konfigurationsändringar, eftersom belastnings- och källanslutningarna, samt strömflödet genom shunten, är omvända. Strömshunten är ett lågohmigt motstånd som är fabrikskalibrerat med hög precision. Användaringrepp i shunten är inte tillåtna, eftersom även små förändringar kan ge upphov till kontaktmotstånd och därmed ogiltigförklara kalibreringen.
För att kompensera för omvänt strömflöde finns en särskild programvaruinställning tillgänglig. Den måste konfigureras via Bluetooth med appen VictronConnect, som finns tillgänglig från Victron Energys webbplats.
Observera
Utan dessa ändringar fungerar inte Lynx Smart BMS som det är tänkt.
11.6.4. Åtgärd för justering av kopplingar

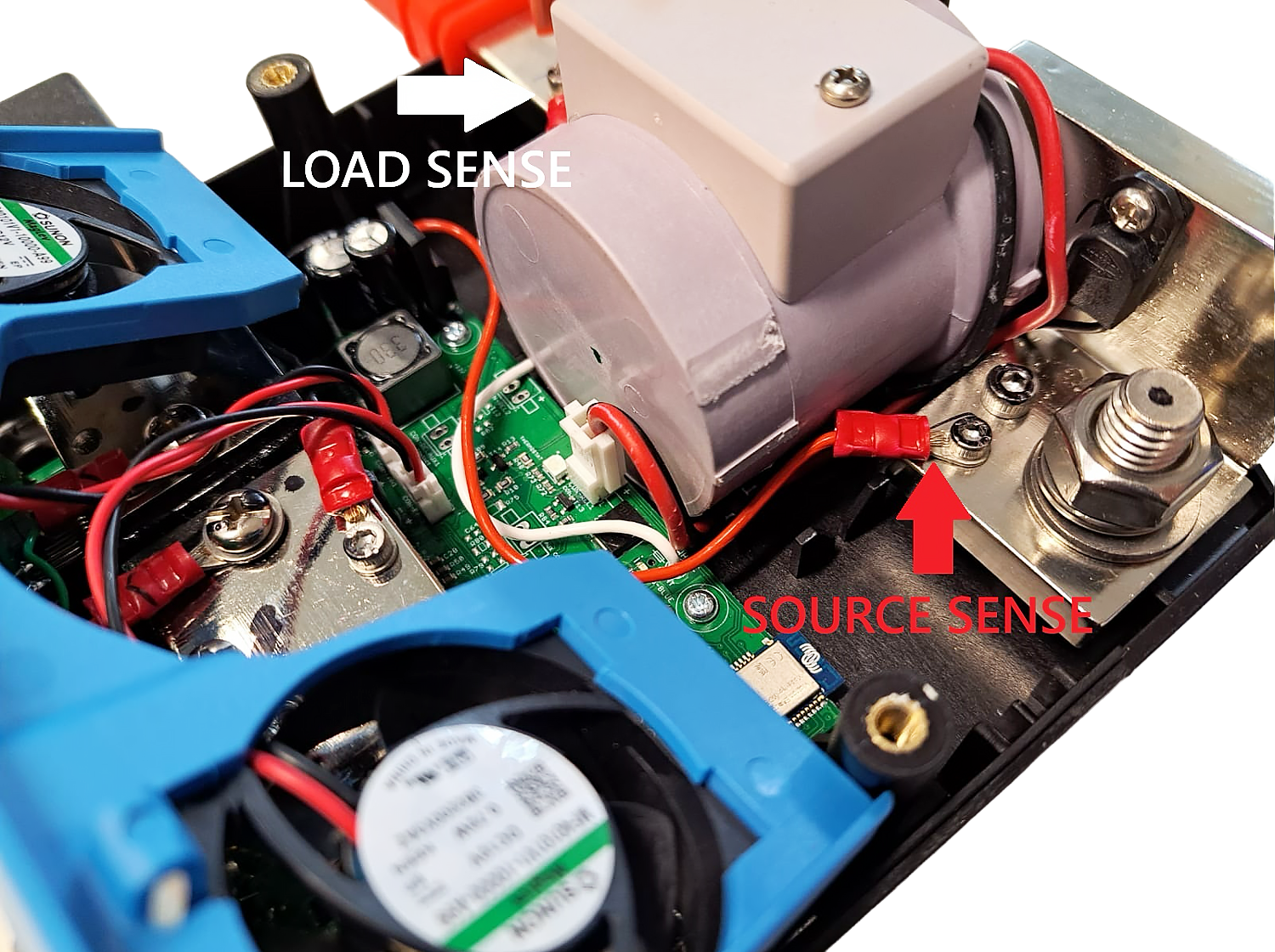

Denna åtgärd omfattar omdirigering av spänningssensorkablarna till båda sidor om effektkontaktorn.
Spänningssensorkablar som omfattas:
Röd kabel = källspänning
Vit kabel = Belastningsspänning
Steg
Gå till kopplingsområdet.
Ta bort fläktkonsollen från dess hållare och lägg den åt sidan.
Koppla inte från fläktkablarna, kontakten har ett begränsat antal anslutningscykler.
Byt plats på kablarna.
Flytta den vita kabeln till den vänstra sidan.
Notera
För Lynx BMS 1000A: På enheter med serienummer före HQ2530 kan den vita kabeln vara för kort och måste förlängas.
Flytta den röda kabeln till den högra sidan.
Använd en 2,5 mm insexnyckel för att lossa på skruvarna, justera kablarnas position och dra åt dem igen.
Fäst kablarna.
Säkerställ att skruvarna sitter åt men inte för hårt.
Dra kablarna prydligt längs den nedre kanten av effektkontaktorn för att undvika att blockera fläktkonsollen.
Montera tillbaka fläktkonsollen.
Kontrollera att det finns tillräckligt med fritt utrymme.
Säkerställ att de nu korsade kablarna inte blockerar de interna ljusledarna.
Stäng enheten.
Sätt tillbaka enhetens hölje och fäst alla skruvar innan du förser den med ström.
 Sensor för käll- och belastningsspänning |
Ombytta kablar för omvänd effektdistribution |
11.6.5. Konfigurering av inställningen för omvänd effektdistribution
Följ dessa steg efter att du har slutfört bytet av spänningssensorkablarna:
ObserveraOm du inte tillämpar ändringarna av både kablar och programvara fungerar inte Lynx Smart BMS som det är tänkt. |
Omvänd effektinställning i VictronConnect |
11.6.6. Sista kontroll
Innan du lämnar installationen obevakad:
Starta enheten och utför noggranna tester för att verifiera dess funktionalitet.
Bekräfta att enheten fungerar korrekt.
Säkerställ att samtliga skyddsfunktioner är aktiva.
Om du inte känner dig bekväm med att utföra proceduren kan du kontakta din lokala Victron-återsäljare för assistans.
11.7. Höljesdimensioner
Höljesdimensioner för Lynx Smart BMS 500 M10-modell
Höljesdimensioner för Lynx Smart BMS 1 000 M10-modell
