8.1. Розетка переменного тока

В зависимости от модели инвертор оснащен одним из следующих типов розеток переменного тока:

Розетка переменного тока	напряжение переменного тока	Изображение
IEC-320 (штекер входит в комплект поставки)	230 В:
Schuko (CEE 7/4)	230 В:

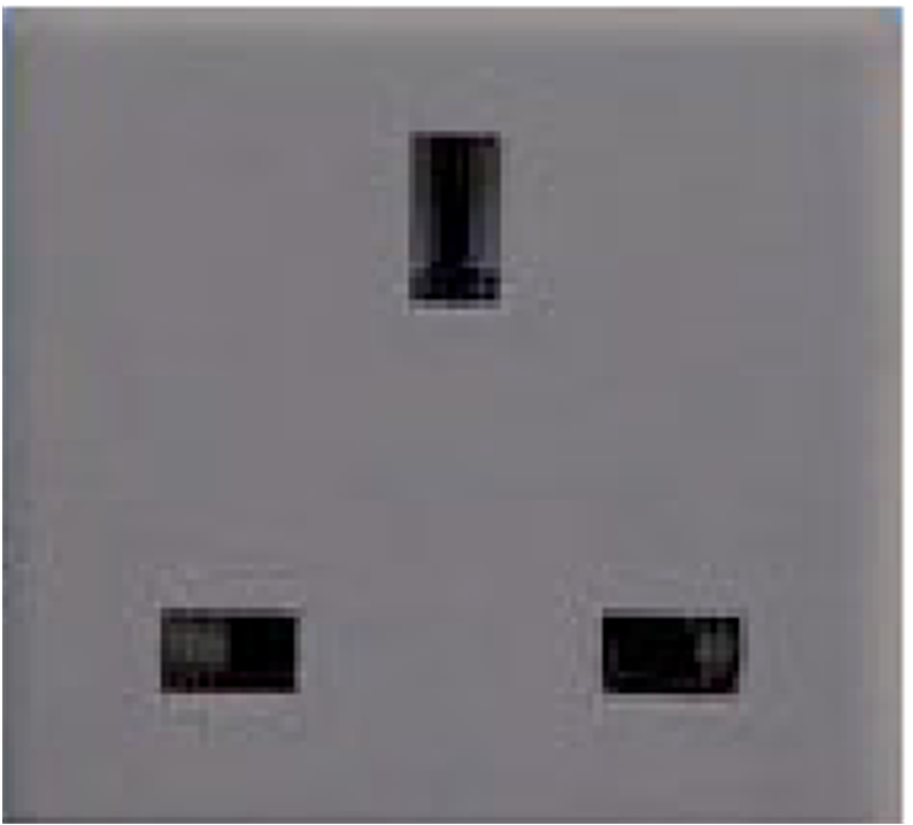

UK (BS 1363)	230 В:

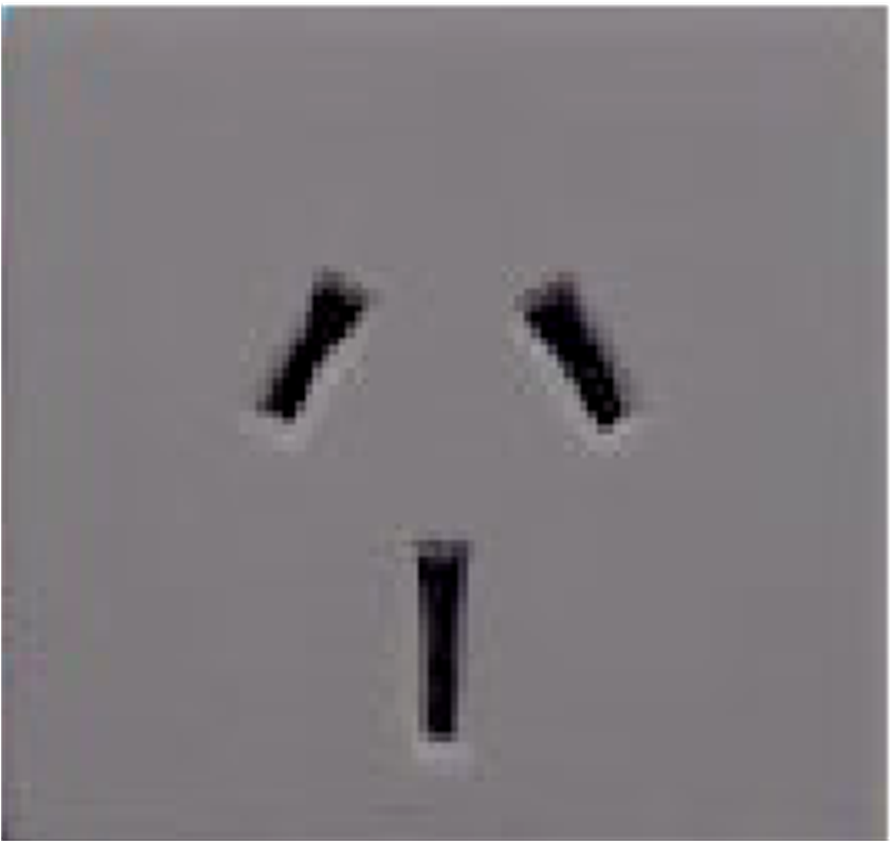

AU/NZ (AS/NZS 3112)	230 В:

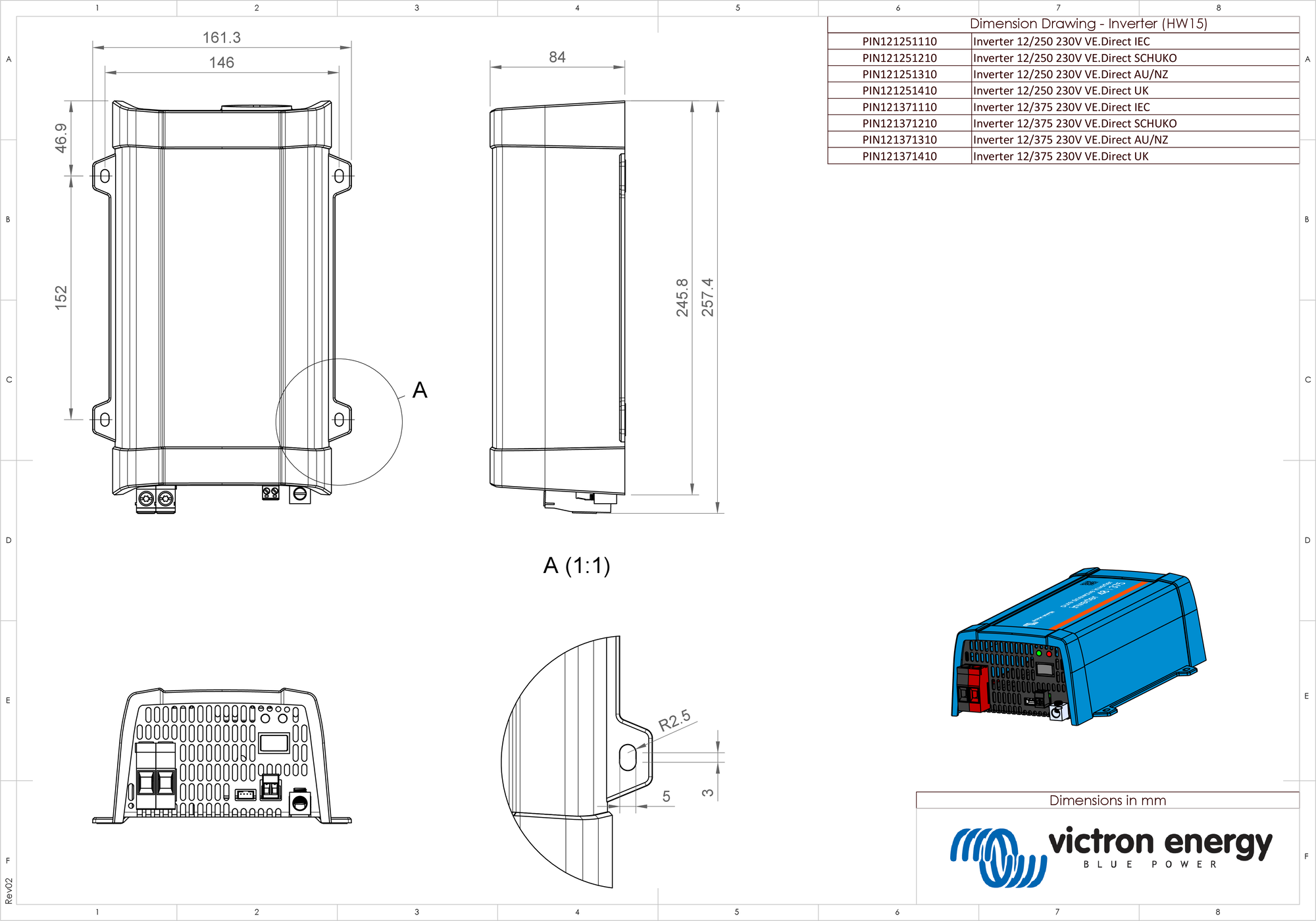

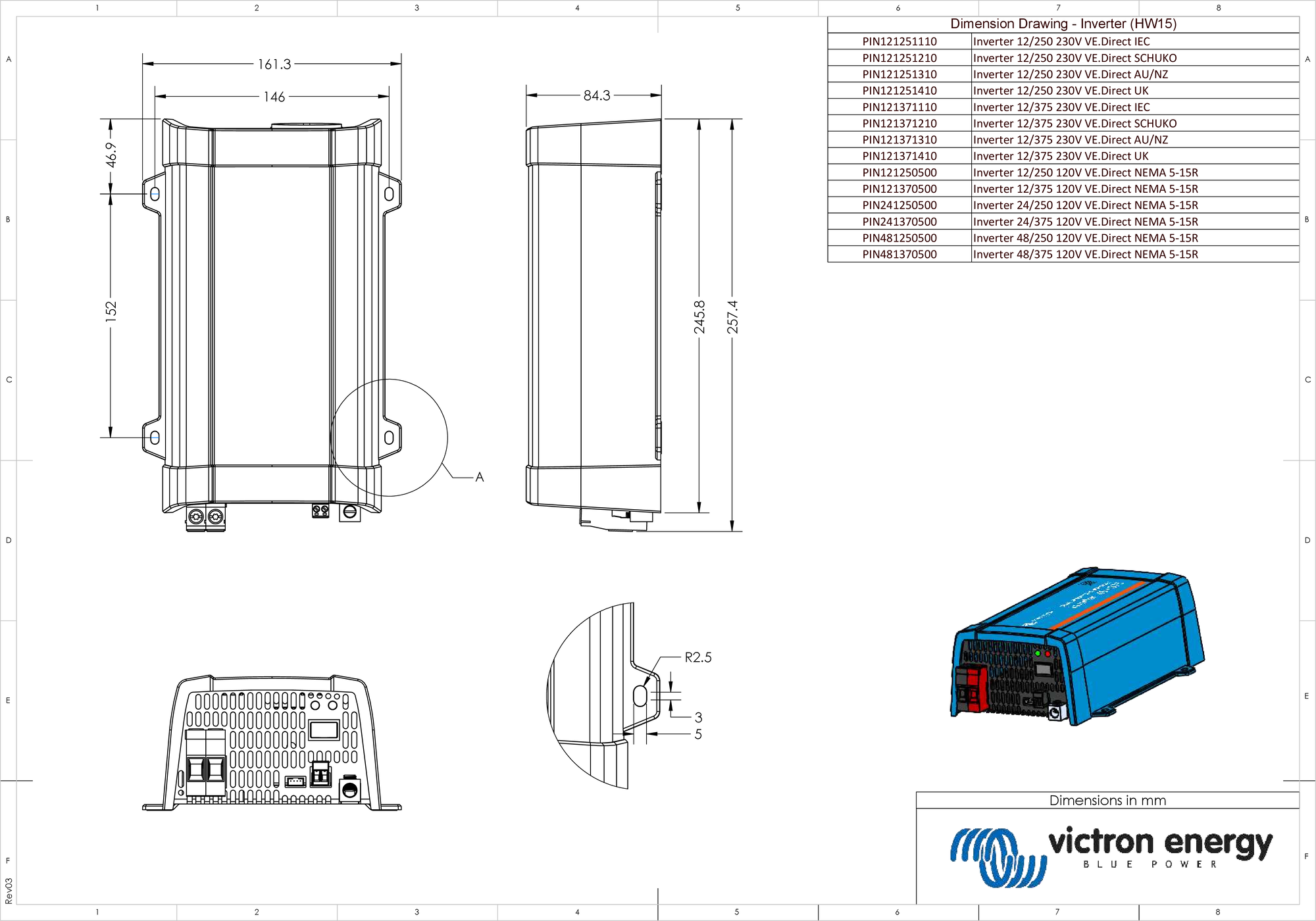

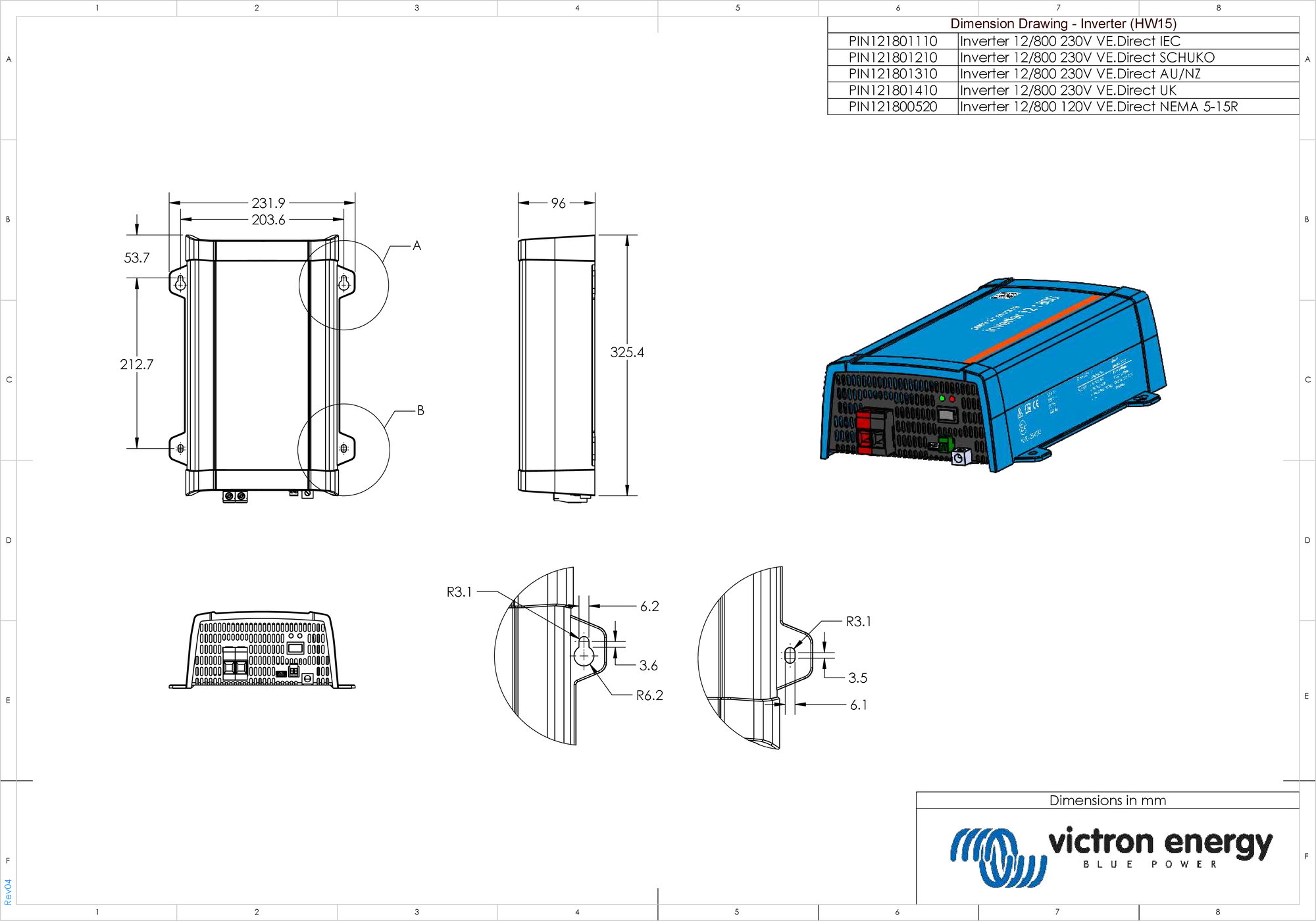

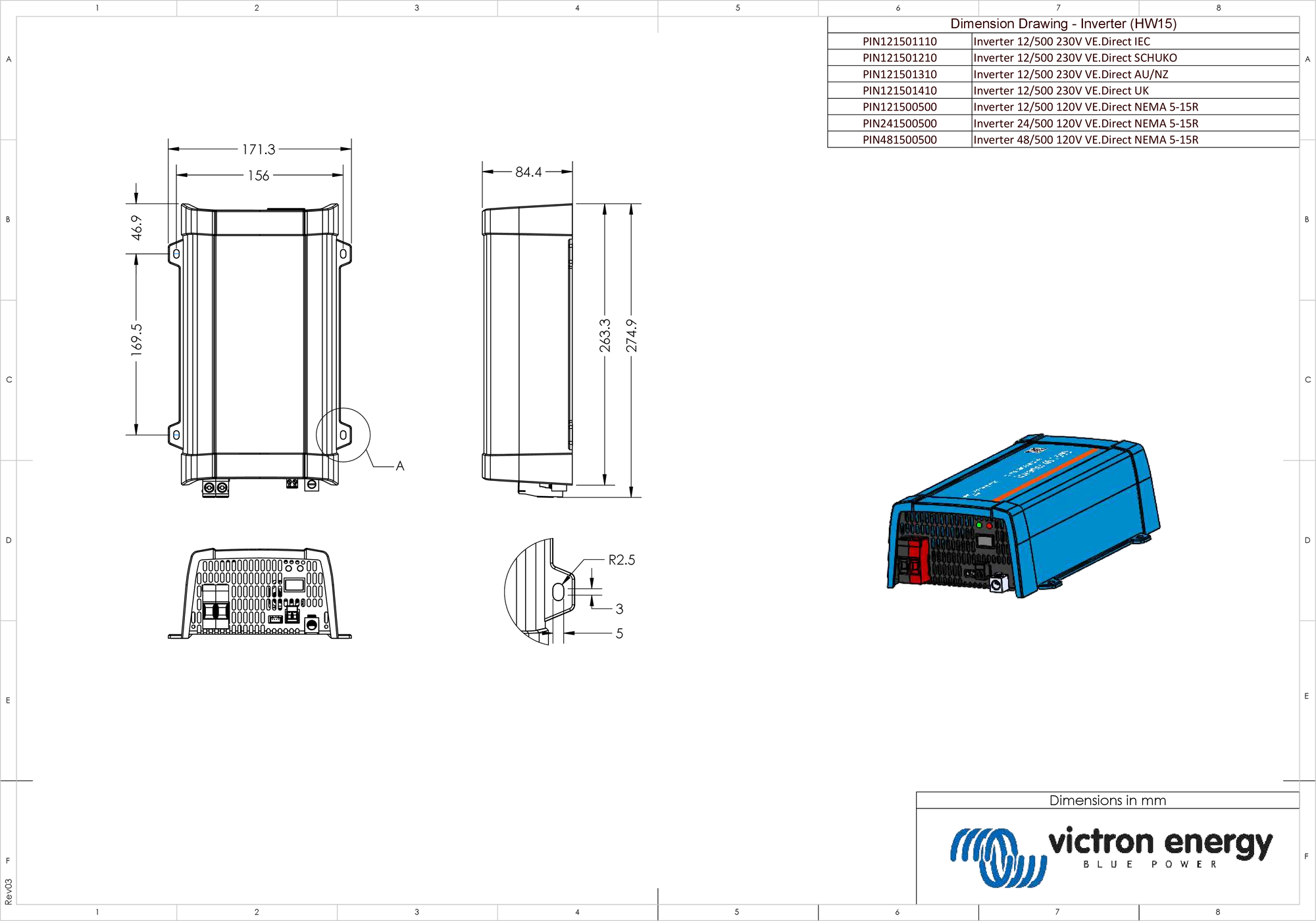

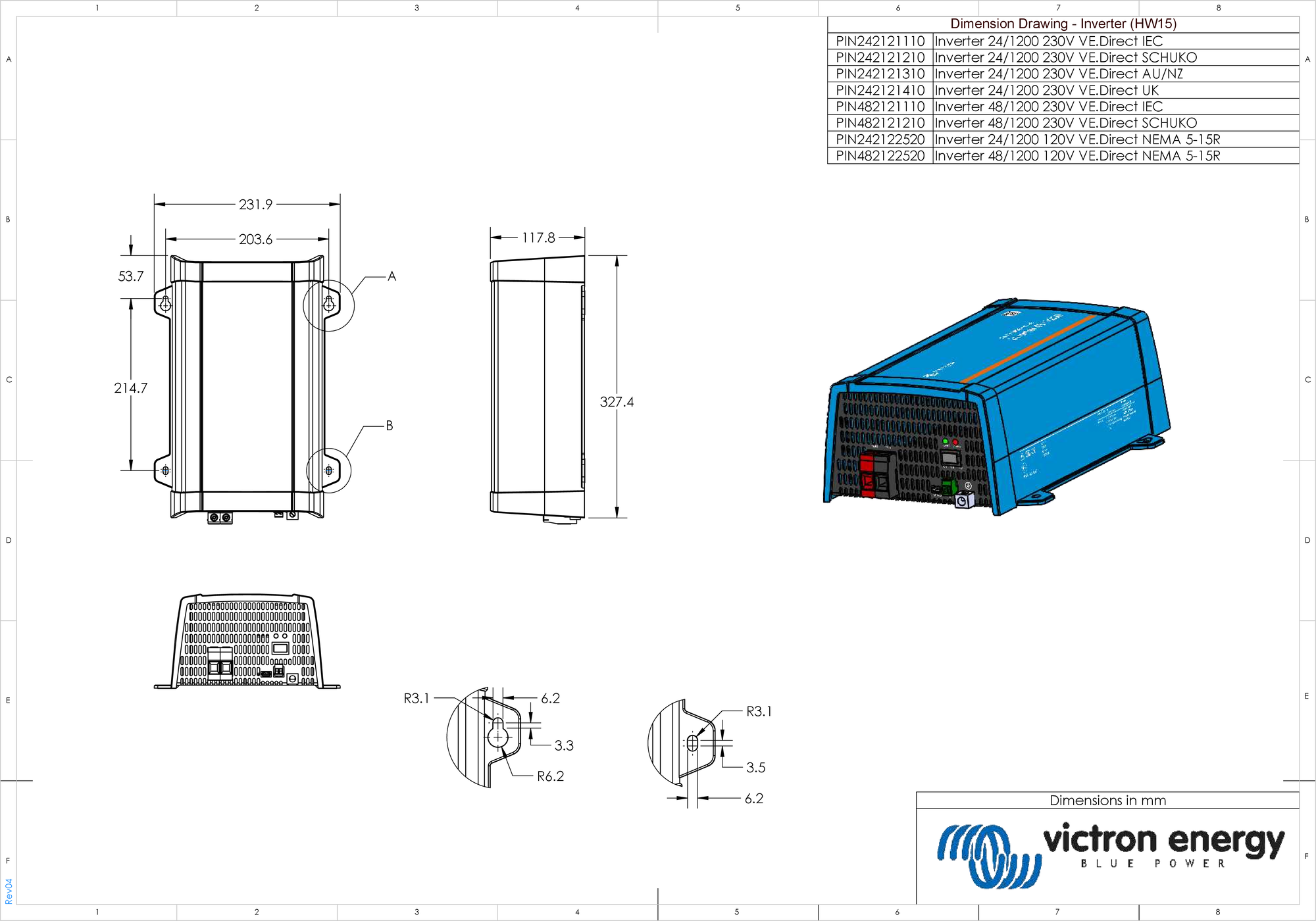

8.2. Обзор подключения

#	Описание
A	Подключения батареи
B	Подключение VE.Direct
C	Подключение клеммы дистанционного включения/выключения
D	Заземление шасси
E	Индикаторы
F	Переключатель ON/OFF/ECO (включение/выключение/режим eco)

8.3. Информация по установке подключение нейтрали к заземлению

Подключение нейтрального выхода инвертора к шасси/заземлению

Выход переменного тока изолирован от входа постоянного тока и шасси. Местные нормативы могут требовать истинной нейтрали. В этом случае один из выходных проводов переменного тока должен быть подключен к корпусу, а корпус должен быть подключен к надежному заземлению. Внутри инвертора предусмотрена возможность подключения нейтрали и корпуса; способ сделать это описан ниже.

Пожалуйста, обязательно отсоединяйте батарею при подключении нейтрали к защитному заземлению (PE).

Внутренний полиэтиленовый провод, который используется для соединения нейтрали и шасси, доступен после снятия пластиковой крышки. Отвертка Torx T10 необходима для ослабления четырех винтов, удерживающих пластиковую крышку.

Для инверторов 250 ВА, 375 ВА и 500 ВА:

Нейтральный плавающий

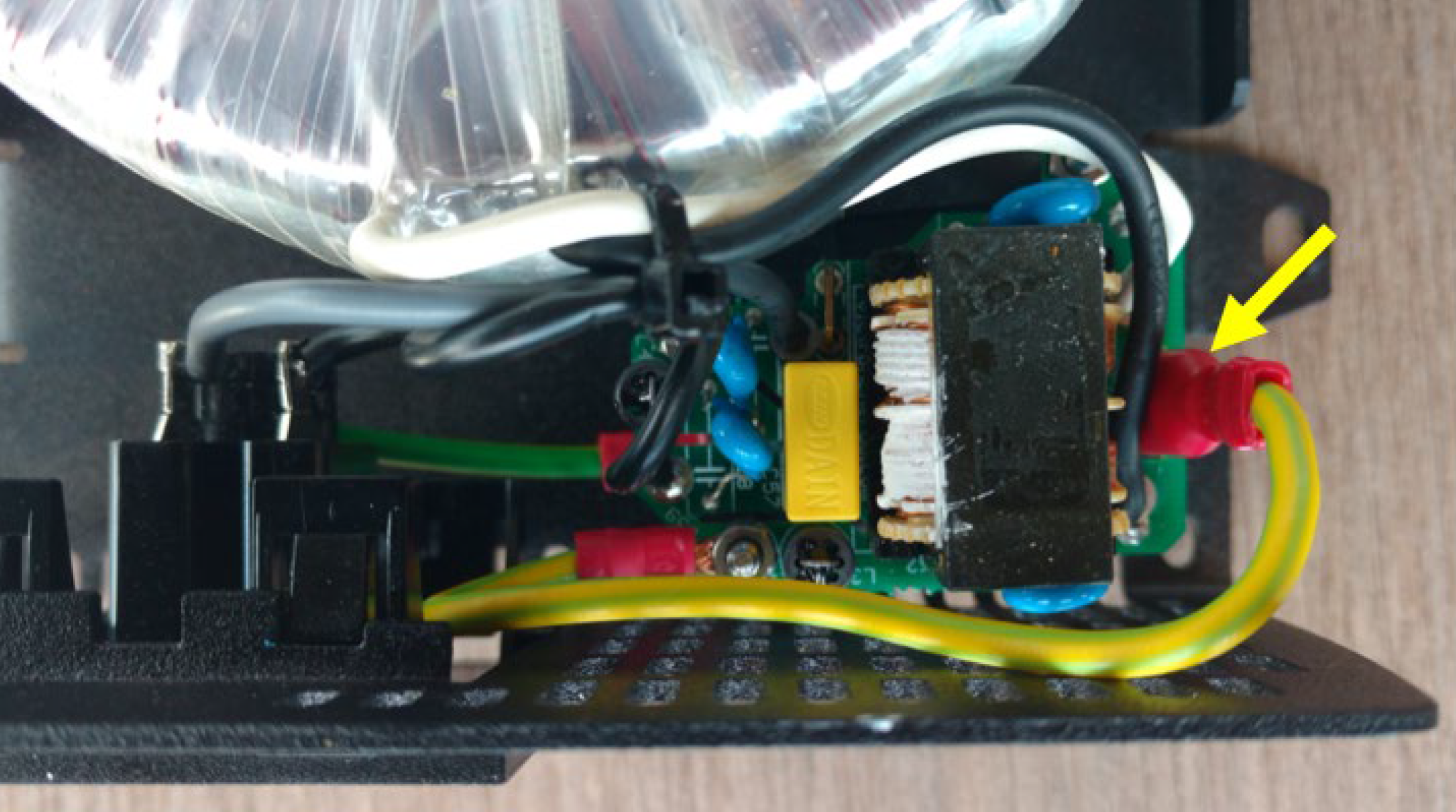

Положение полиэтиленовой проволоки (указано стрелкой):
Нейтраль, подключенная к защитному заземлению

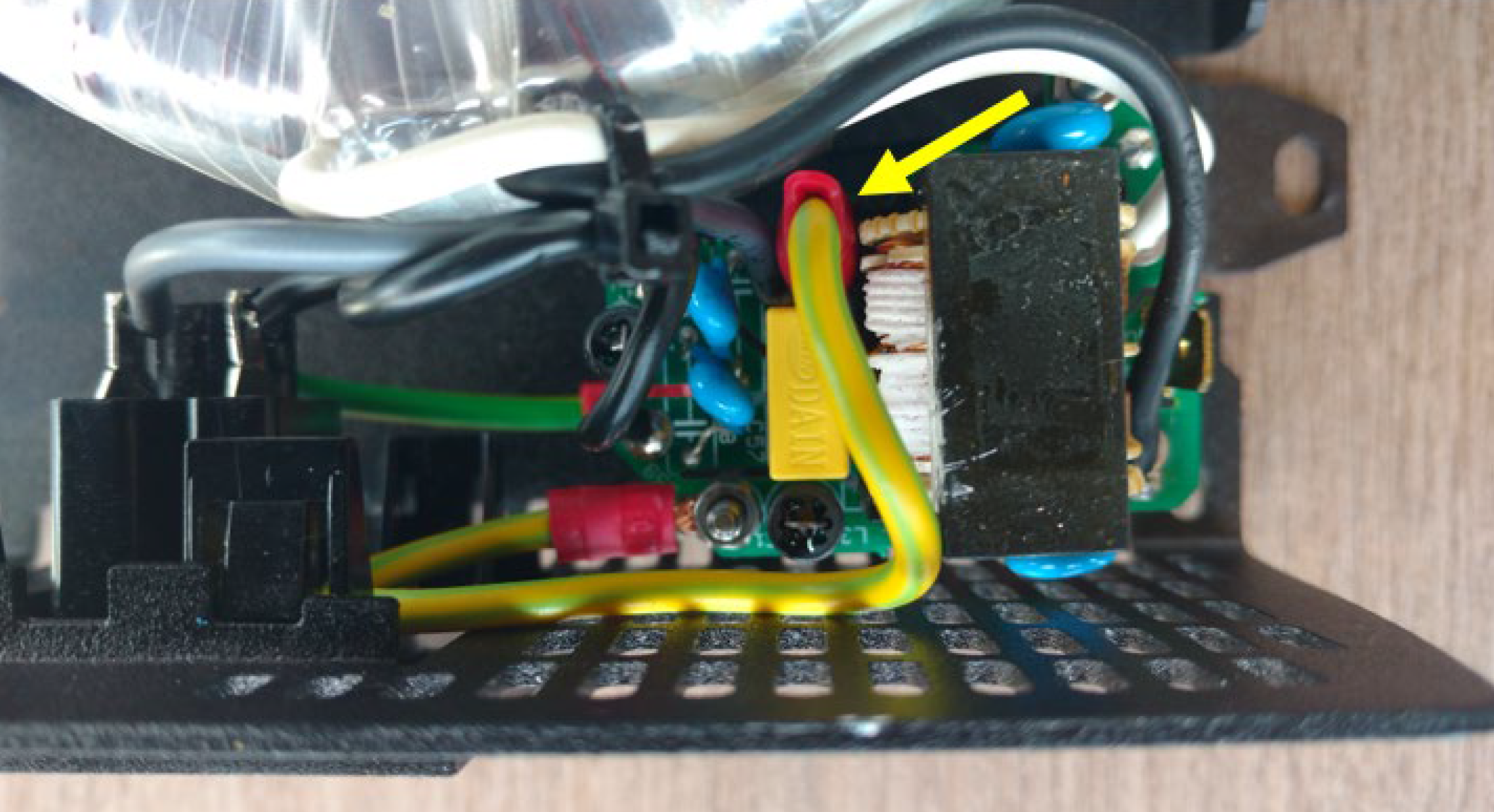

Положение полиэтиленовой проволоки (указано стрелкой):

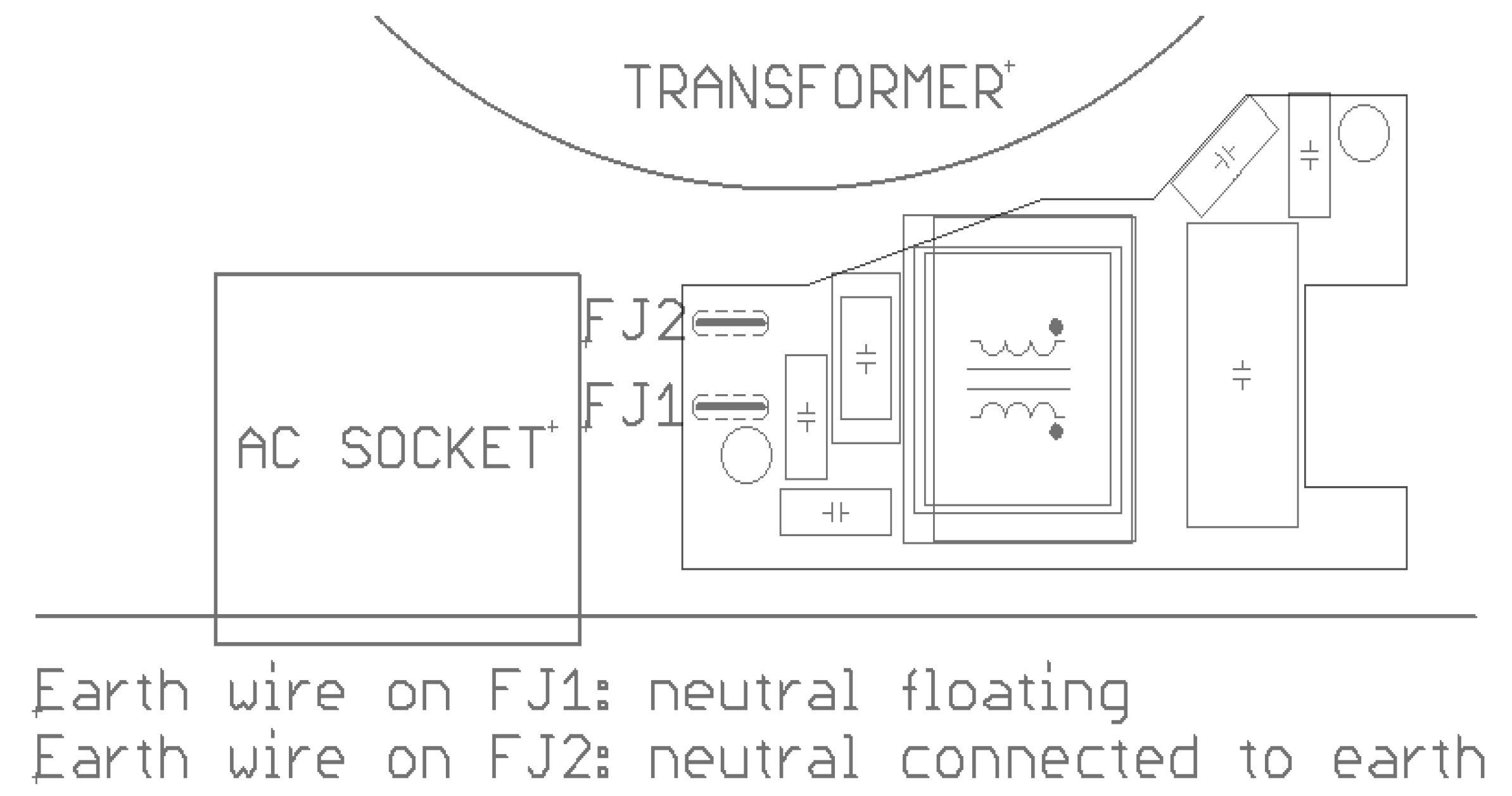

Провод заземления от шасси может быть подключен либо к FJ1 (плавающая нейтраль), либо к FJ2 (нейтраль, подключенная к земле/шасси). Метки FJ1 и FJ2 нанесены на печатную плату. Позиция по умолчанию – FJ1, т.е. нейтраль является плавающей.
