Dynamisk avstängning
Funktionen ”dynamisk avstängning” gör skyddet mot frånkoppling vid lågt batteri till en funktion för batteriströmmen som dras från batteriet i relation till batterispänningen.
När en hög ström dras från batteriet används ett lägre tröskelvärde för avstängningsspänning, exempelvis 10 V. På samma sätt när batteriet endast laddas ur långsamt, då används en hög avstängningsspänning, exempelvis 11,5 V.
På så sätt kompenseras ett spänningsfall, orsakat av det invändiga motståndet i batteriet, så att batterispänningen blir en mycket mer pålitlig parameter för att avgöra när batteriet inte ska laddas ur mer.
Funktionen ”dynamisk avstängning” är mest användbar för batterier med ett högt invändigt motstånd, såsom OPzV- och OPzS-batterier. Det är av mindre relevans för GEL- och AGM-batterier och kanske till och med irrelevant för litiumbatterier. Diagrammet nedan visar urladdningsproportionerna versus batterispänningskurvan för de olika batterityperna. Du kan se att litiumkurvan (LiFeP04) nästan är platt jämfört med OPzV- och OPzS-kurvan.
Kurvan justeras med appen VictronConnect.
 |

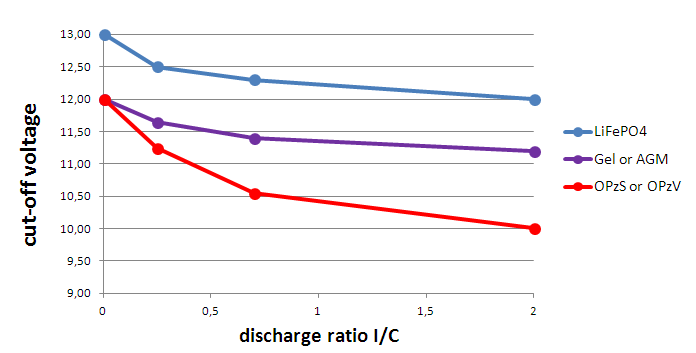

Urladdningsproportion versus batterispänningsdiagram för olika 12 V-batterityper (multiplicera med 2 för ett 24 V-batteri och multiplicera med 4 för ett 48 V-batteri.
Viktigt
Använd inte funktionen ”dynamisk avstängning” i en installation som också har andra belastningar anslutna till samma batteri. I dessa system kan batterispänningen sjunka på grund av andra belastningar som är anslutna till batteriet. Algoritmen för ”dynamisk avstängning” i växelriktaren kan inte ta med de andra belastningarna i beräkningen och stänger därmed av växelriktaren för tidigt med ett larm för underspänning.
Inställningar för VictronConnect
Funktionen ”dynamisk avstängning” är inaktiverad som standard.
Aktivera funktionen ”dynamisk avstängning” för att använda den och konfigurera den.
Välj batteritypen. Välj mellan: OPzV/OPzS, GEL/AGM, LiFePO4 eller anpassad
Ange batterikapaciteten.
Ange spänningen för de olika urladdningsströmmarna. Dessa värden har redan ställts in till de allmänna spänningar som tillhör den specifika batteritypen som valdes tidigare. Ändra endast dessa inställningar om de behöver justeras och och du vet vad du gör, eller om ett anpassat batteri används.
 |
Appen VictronConnect som visar inställningarna för ”dynamisk avstängning”.
