Montering
Montera växelriktaren mot en robust vägg eller horisontellt på en lämplig markyta.
Montera växelriktaren med fyra skruvar vertikalt uppåt, eller nedåt, eller horisontellt uppåt eller nedåt. Se tabell och bilder nedan för bästa monteringsalternativ.

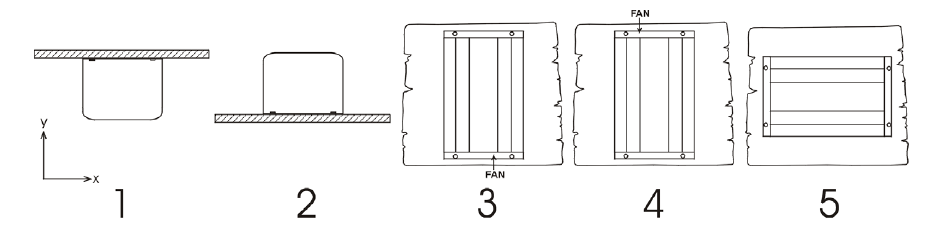

Monteringsriktningar.
# | Monteringstyp | Rekommenderas? | Kapslingsklassning | Anmärkningar |
|---|---|---|---|---|
1 | Takmontering (inverterad). | Nej | Ej tillämpligt | |
2 | Basmontering. | Ja | IP21 | |
3 | Vertikal väggmontering, fläkt nedanför. | Ja | IP20 | Observera att små föremål eller damm potentiellt kan falla ner i växelriktaren genom ventilationsöppningarna på ovansidan. |
4 | Vertikal montering, fläkt ovanpå. | Nej | Ej tillämpligt | |
5 | Horisontell väggmontering. | Ja | IP20 |
