8. Приложение
8.1. Розетка переменного тока
В зависимости от модели инвертор оснащен одним из следующих типов розеток переменного тока:
Инвертор оснащен выходной розеткой NEMA 5-15R.

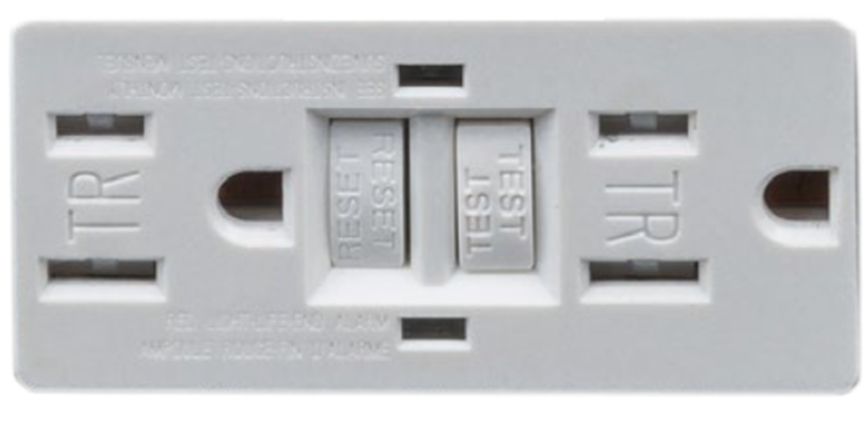

Розетка переменного тока | напряжение переменного тока | Изображение |
|---|---|---|
Nema 5-15R | 120 В |  |
8.2. Обзор подключения
# | Описание |
|---|---|
A | Подключения батареи |
B | Подключение VE.Direct |
C | Подключение клеммы дистанционного включения/выключения |
D | Заземление шасси |
E | Индикаторы |
F | Переключатель ON/OFF/ECO (включение/выключение/режим eco) |
8.3. Информация по установке подключение нейтрали к заземлению
Подключение нейтрального выхода инвертора к шасси/заземлению
Выход переменного тока изолирован от входа постоянного тока и шасси. Местные нормативы могут требовать истинной нейтрали. В этом случае один из выходных проводов переменного тока должен быть подключен к корпусу, а корпус должен быть подключен к надежному заземлению. Внутри инвертора предусмотрена возможность подключения нейтрали и корпуса; способ сделать это описан ниже.
Пожалуйста, обязательно отсоединяйте батарею при подключении нейтрали к защитному заземлению (PE).
Внутренний полиэтиленовый провод, который используется для соединения нейтрали и шасси, доступен после снятия пластиковой крышки. Отвертка Torx T10 необходима для ослабления четырех винтов, удерживающих пластиковую крышку.
8.4. Размеры моделей 250 и 375
8.5. Размеры модели 500
8.6. Размеры модели 12/800
8.7. Размеры моделей 24/800 и 48/800
8.8. Размеры модели 12/1200
8.9. Размеры моделей 12/1200 и 48/1200
8.10. Размеры моделей 1600
