2. Kurulum
GX IO-Extender 150, tüm GX cihazlarıyla çalışır ancak en iyi şekilde Node-RED ile birlikte kullanılır. Node-RED, tüm GX cihazlarda desteklenmez. Node-RED'i destekleyen GX cihazları hakkında daha fazla bilgi için Venus OS Large belgelerine bakın.
GX IO-Extender 150'yi kurmak için:
Her bir 4 dijital G/Ç bankasındaki DIP anahtarlarını kullanarak bunları 4 giriş veya 4 çıkış olarak ayarlayın (AÇIK = çıkış, KAPALI = giriş). DIP anahtarlarında yapılan değişikliklerin, cihazın güç döngüsünün yeniden başlatılmasını gerektirdiğini unutmayın.
GX IO-Extender 150'nin USB kablosunu GX cihazındaki kullanılabilir bir bağlantı noktasına bağlayın. Bazı Cerbo GX modellerinde HDMI bağlantı noktasına en yakın USB bağlantı noktası bu amaç için uygun olmayabilir. Daha fazla bilgi için lütfen GX cihaz kılavuzuna bakın.
GX IO-Extender 150'nin USB bağlantısı üzerinden güç aldığını doğrulayın.
GX üzerindeki uzaktan konsolu kullanarak sistemde bulunan ek röleleri, PWM'leri ve dijital girişleri veya çıkışları inceleyin.
2.1. Donanım
GX IO-Extender 150 üzerindeki tüm bağlantı noktaları, mevcut durumlarını göstermek için mavi veya turuncu LED'lerle donatılmıştır.
Not
Dijital çıkışlar sadece sinyal verme amaçlıdır ve yükleri doğrudan anahtarlama amacıyla kullanılmamalıdır. PWM çıkışları, LED karartma, motor hız kontrolü ve benzeri uygulamalar için uygundur.
Önemli
Teknik Not: GX IO-Extender 150'nin veri sayfasında her çıkış tipi için maksimum değerleri daima kontrol edin.
Dijital G/Ç
Dijital G/Ç portları, doğrudan yükleri anahtarlama yerine sinyal iletimi için tasarlanmış 4 portluk 2 gruba ayrılmıştır. Her grup, portlar arasındaki dip anahtarları kullanılarak giriş veya çıkış olarak yapılandırılabilir.
Mod AÇIK = çıkış
Mod KAPALI = giriş
Önemli
Modu değiştirdikten sonra, GX'i yeniden başlatın veya USB kablosunu çıkarıp tekrar takarak cihazı yeniden başlatın, böylece değişikliklerin etkili olması için cihazın güç döngüsü tamamlanmış olur.
Önemli
Teknik Not: Dijital çıkışlar maksimum 4 mA akım sağlayabilir. 4 mA akım sürüldüğünde, dahili seri direnç (560 Ω) üzerindeki gerilim düşüşü 2,24 V'tur, bu da çıkış sinyali için 4 mA'da sadece 2,76 V bırakır. Bu nedenle, dijital çıkışlı bir röleyi anahtarlama için transistör veya FET gibi bir sürücü gereklidir.
PWM
PWM portları GND ve sinyal arasına bağlanmalıdır. PWM port gösterge LED'leri, port açıldığında yanar ve aydınlatma yoğunluğu PWM kaydırıcı değerinin mevcut durumunu yansıtır.
İki Durumlu Röleler (Röle 1 ve 2)
GX IO-Extender 150 üzerindeki bistabil (kilitli) röleler, Cerbo GX gibi cihazlarda bulunan monostabil (kilitlenmeyen) rölelerden farklı şekilde çalışır.
Tek durumlu röle, kablolamasına göre belirlenen bir varsayılan duruma sahiptir:
NO (Normalde Açık): Yük varsayılan olarak KAPALI’dır, röleye güç verildiğinde AÇIK olur.
NC (Normalde Kapalı): Yük varsayılan olarak AÇIK’tır, röleye güç verildiğinde KAPALI olur.
İki durumlu bir röle, güç kesildiğinde bile sabit kalan iki kararlı konuma (A ve B) sahiptir. Röle, her iki durumu da korumak için güç kullanmadan kısa bir pik ile aralarında geçiş yapar. Aktif konum LED ile gösterilir:
Mavi LED: Konum A aktif
Turuncu LED: Konum B aktif
Yaygın örnekler
NO tek durumlu röleyi taklit etme
Normalde açık bir rölenin davranışını taklit etmek için:
Güç kaynağınızı COM'a bağlayın.
Yükünüzü Terminal A'ya bağlayın.
Terminal B'yi bağlı bırakmayın.
Röleyi Geçiş modunda yapılandırın.
A konumunda (mavi LED), yük güç ile beslenir. B konumunda (turuncu LED), yük bağlantısı kesilir.
İpucu
Güç döngüsünden sonra yükün KAPALI olması gerekiyorsa kapatmadan önce röleyi B konumuna ayarlayın.
“YEŞİL” ve “KIRMIZI” gösterge ışıkları arasında geçiş yapma
Röle, iki devre arasında güç geçişi yapabilir, örneğin:
COM güç kaynağınıza bağlı.
Terminal A, “YEŞİL” gösterge ışığına bağlanmış.
Terminal B, “KIRMIZI” gösterge ışığına bağlanmış.
Röleyi Geçiş modunda yapılandırın.
A konumunda (mavi LED) olduğunda, YEŞİL ışık yanar. B konumuna (turuncu LED) geçirildiğinde, KIRMIZI ışık yanar.
Anlık çalışma: Siren ve “Her şey yolunda” ışığı
Varsayılan geri besleme ile anlık çalışma için:
COM güç kaynağınıza bağlı.
Terminal A sirene bağlı.
Terminal B, “Her şey yolunda” ışığına bağlı.
Röleyi Anlık modunda yapılandırın.
Dinlenme durumunda (konum B, turuncu LED), “Her şey yolunda” ışığı yanar. Anlık anahtar etkinleştirildiğinde, röleyi kısa bir süre A konumuna geçirerek sireni çaldırır. Anlık pik sona erdiğinde, röle B konumuna geri döner ve “Her şey yolunda” ışığı tekrar yanar.
Katı Anahtar
GX IO-Extender 150 üzerindeki katı anahtar, mekanik kontak olmadan bir DC devresinin pozitif tarafını elektronik olarak anahtarlayacak şekilde tasarlanmıştır.
Akü+ → Akünüzün veya DC güç kaynağınızın pozitif terminaline bağlayın.
Yük → Cihazınızın veya yükünüzün pozitif tarafına bağlayın.
Akü- → Akünüzün veya DC güç kaynağınızın eksi terminaline bağlayın.
Yükünüzün negatif ucu doğrudan Akü- (veya ortak topraklama) noktasına bağlanır.
Röleyi Geçiş modunda yapılandırın.
Bu kurulum, katı hal rölesinin devrenin pozitif tarafını elektronik olarak açarak veya kapatarak yükünüzü açıp kapatmasını sağlar.
Katı anahtar anlık olarak yapılandırılmışsa kontrol sinyali aktif olduğu sürece yükü yalnızca o süre boyunca açar.
2.2. Yazılım
Node-RED, olay odaklı uygulamalar için düşük kodlu bir programlama ortamıdır (https://nodered.org). Node-RED ve GX cihaz kombinasyonu hakkında daha fazla bilgi için kurulum kılavuzuna bakın: https://www.victronenergy.com/live/venus-os:large.
Node-RED'i sisteminizde çalıştırmak için aşağıdaki 4 adımı izlemeniz gerekir:

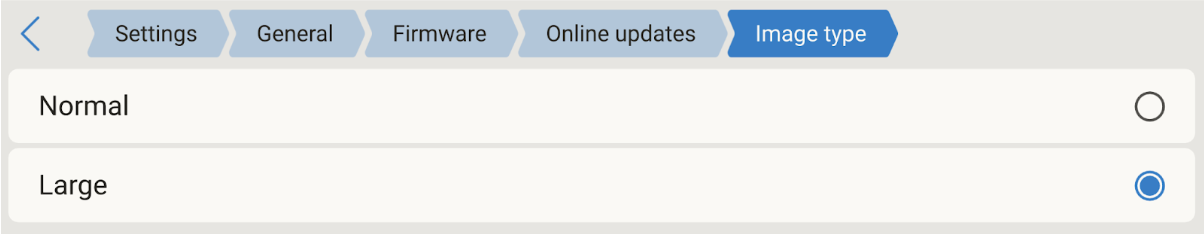

Ürün yazılımı görüntüsü türünü Büyük olarak ayarlayın ve ürün yazılımını güncelleyin
Büyük görüntüde yeniden başlatıldıktan sonra, Node-RED'i etkinleştirin

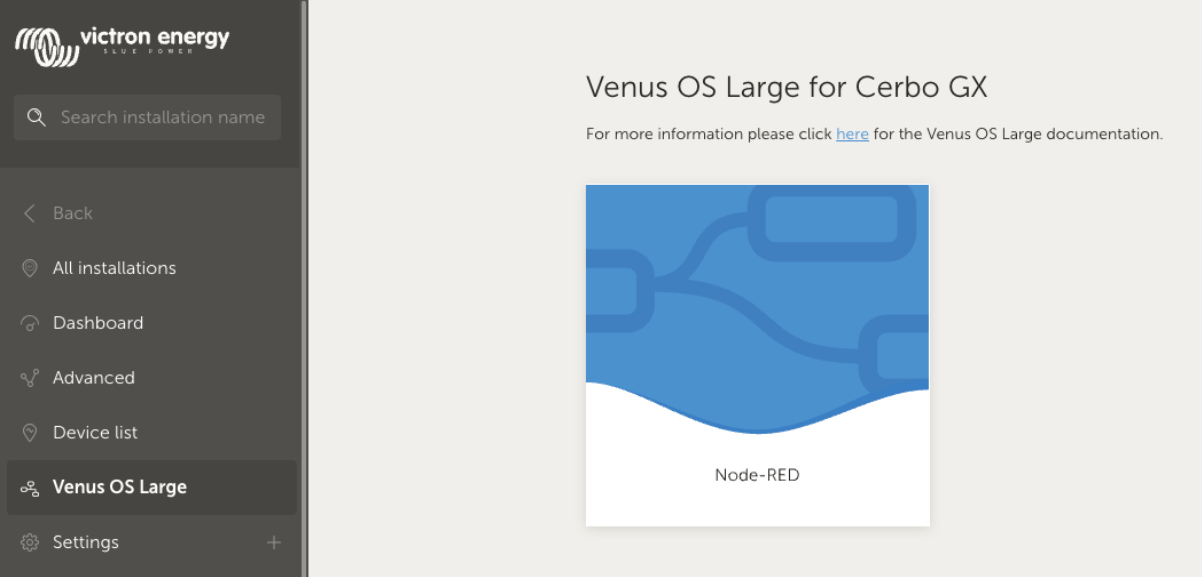

Venus OS Large menü seçeneği altındaki VRM aracılığıyla veya yerel olarak https://venus.local:1881/ adresinden Node-RED kontrol panelini açın

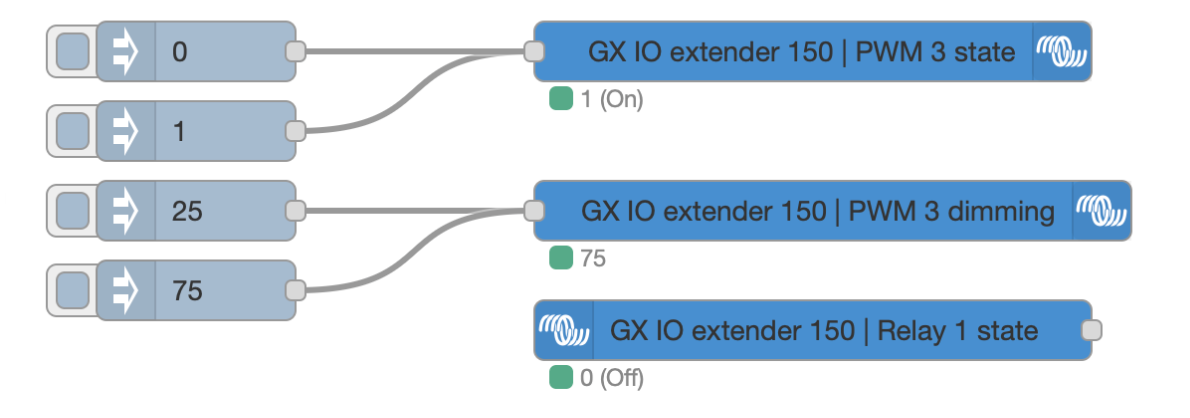

Anahtar ve Anahtar kontrol düğümünü çekin ve GX IO-Extender 150'yi kontrol edin. Bu düğümler, Venus OS Large görüntüsüyle önceden yüklenmiş olarak gelen node-red-contrib-victron paketinin bir parçasıdır.
