3. Örnek akışları

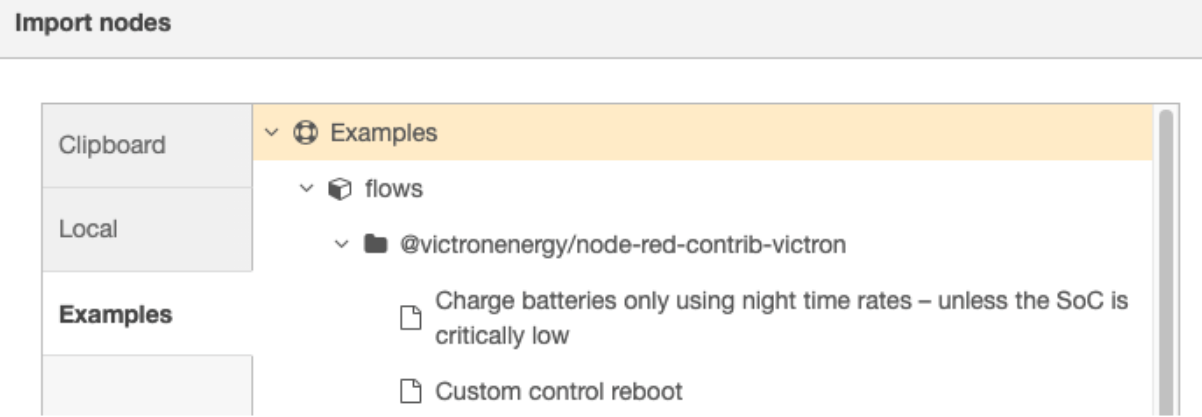

Bu ve diğer örnek akışlar, Node-RED içindeki İçe Aktar seçeneği ile içe aktarılabilir.
 |

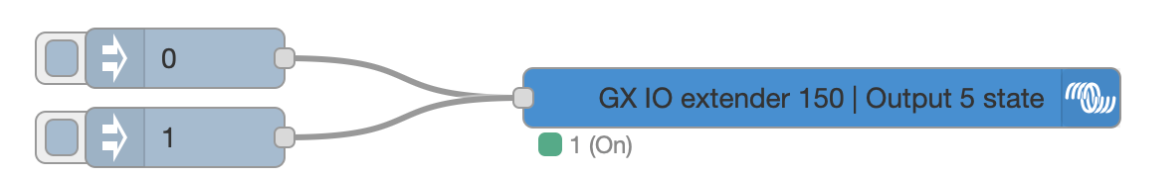

Basit dijital çıkış kontrolü
 |
Bu örnek, bir düğme ile bir çıkışı açıp kapatır
Basit dijital giriş kontrolü
Öncelikle, dijital giriş GX cihazındaki Ayarlar > Entegrasyonlar > Dijital G/Ç kullanılarak bir türe yapılandırılmalıdır, ardından GX IO-Extender 150'den bir dijital giriş seçilmeli ve bir tür ayarlanmalıdır.
Desteklenen giriş türleri şunlardır:
Pik sayacı Yok
Kapı alarmı Açık/Kapalı
Sintine pompası Açık/Kapalı
Sintine alarmı Tamam/Alarm
Hırsız alarmı Tamam/Alarm
Duman alarmı Tamam/Alarm
Yangın alarmı Tamam/Alarm
CO2 alarmı Tamam/Alarm
Jeneratör Çalışıyor/Durduruldu
Dokunmatik giriş kontrolü
Bir giriş türü seçildikten sonra, akışta daha sonra kullanılmak üzere o girişin durumunu okumak için bir Dijital giriş düğümü kullanılabilir.
 |
Bu örnek, Node-RED panosundaki bir gösterge kullanılarak dijital girişte okunan pikler gösterir

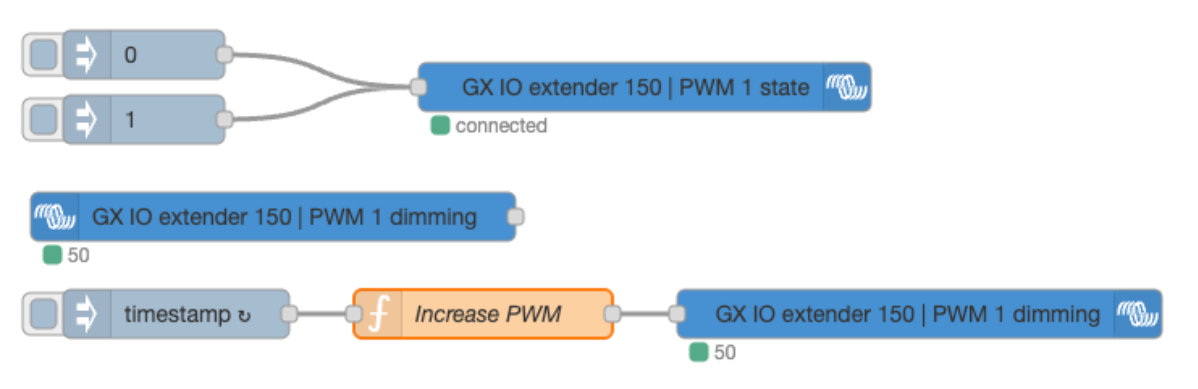

PWM'yi artırın
 |
Bu akışın üst kısmı, PWM durum parametresini kullanarak PWM bağlantı noktasını açmak veya kapatmak içindir. Port açıldığında, PWM karartma parametresi ile ayarlanan PWM değerini kullanır. Giriş düğümü, PWM bağlantı noktasının geçerli değerini okur ve bunu global Node-RED bağlamında saklar.
Ekleme düğümü her saniye bir zaman damgası ekler ve bu damga, portun mevcut PWM değerinin 25 eklenmesiyle değiştirilir. Değer 100'ün üzerindeyse 0'a sıfırlanır.
İşlev düğümünde kullanılan Anahtar ve PWM bağlantı noktasını, işlevsel hale getirmek için ayarlamanız gerekebileceğini unutmayın.
