GX IO-Extender 150

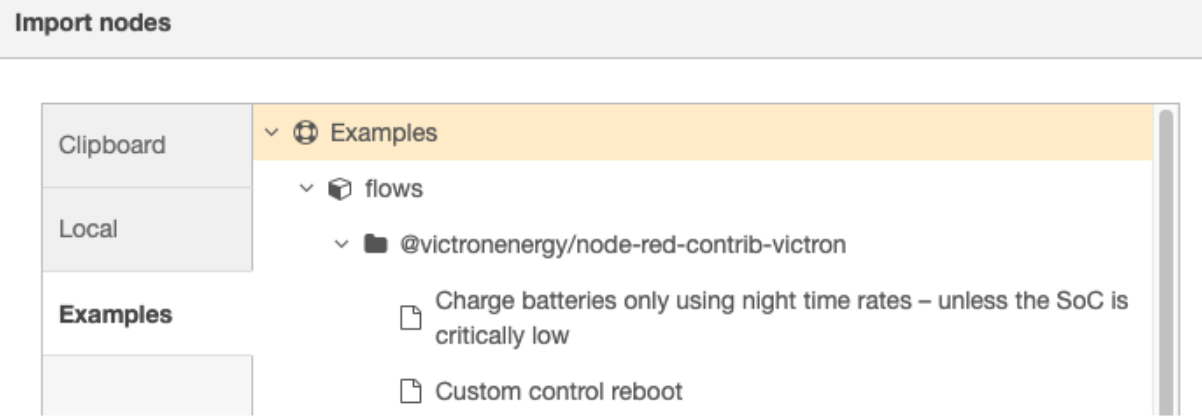

Dessa och andra exempelflöden kan importeras via importalternativet inne i Node-RED.

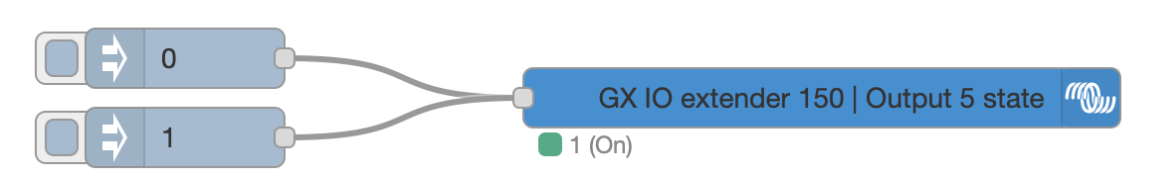

Enkel digital utgångskontroll

Det här exemplet stänger av och slår på en utgång med en knapp.

Enkel digital ingångskontroll

Först måste den digitala ingången konfigureras till en typ genom att använda Inställningar > Integreringar > Digital ingång på GX-enheten, och sen välja en digital ingång från GX IO-Extender 150 och ställa in en typ.

De ingångstyper som stöds är:

När en ingångstyp har valts kan en digital ingångsnode användas för att läsa av statusen på den ingången för ytterligare användning i flödet.

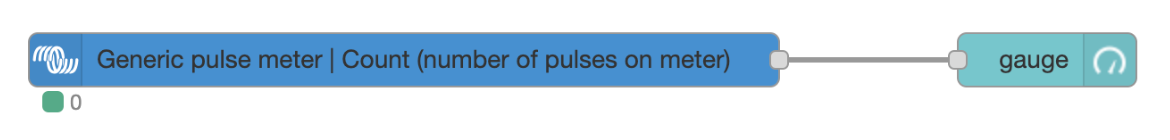

Detta exempel visar pulser som läses in på en digital ingång med hjälp av en mätare i Node-RED-panelen.

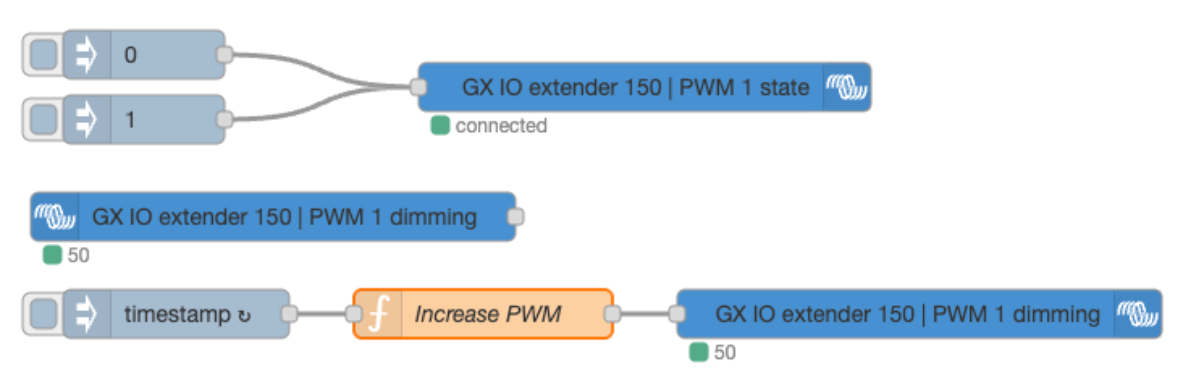

Öka PWM

Den övre delen av det här flödet är för att slå på eller av PWM-porten som använder PWM-statusparametern. När porten är påslagen används det PWM-värde som är inställt via parametern för PWM-dimning. Input-noden läser det aktuella värdet från PWM-porten och lagrar det i Node-RED:s globala kontext.

Inject-noden skickar ett tidsstämpelvärde varje sekund, vilket ersätts av det aktuella PWM-värdet från porten, ökat med 25. Om värdet överstiger 100 nollställs det till 0.

Observera att du kan behöva justera vilken Switch- och PWM-port som används i function-noden för att det ska fungera för dig.
