5. Bilaga
5.1. Tillgängliga styrvägar
Enheten identifierar sig själv under dbus service com.victronenergy.switch.<serial> och exponerar styrvägarna enligt beskrivningen i denna bilaga. Kolla https://github.com/victronenergy/venus/wiki/dbus#switch för att se vad eventuella övriga vägar betyder och används till.
5.1.1. Digitala ingångar
Digitala ingångar måste först kopplas till en funktion innan du kan använda dem. Detta måste göras i konsolen enligt beskrivningen ovan.
Ställ in vilken typ av digital ingång det är med
com.victronenergy.digitalinputs/Devices/<input>Type
0 = Inaktiv
1 = Pulsmätare
2 = Dörr
3 = Länspump
4 = Länslarm
5 = Inbrottslarm
6 = Röklarm
7 = Brandlarm
8 = Koldioxidlarm
9 = Generator
När den är inställd på pulsmätare visas tjänsten com.victronenergy.pulsemeter.<input> . Om du ställer in den på någon av de andra funktionerna skapas en tjänst av slaget com.victronergy.digitalinput.<input>.
Pulsmätarvägar
/Count: antal räknade pulser
Generiska digitala ingångsvägar
/State: Ingångens tillstånd
5.1.2. Digitala utgångar
Observera att dessa vägar endast är närvarande när den tillhörande in-/utgången är inställd på utgång (med DIP-switcharna).
/SwitchableOutput/output_1/State (0=Av, 1=På)
/SwitchableOutput/output_2/State (0=Av, 1=På)
/SwitchableOutput/output_3/State (0=Av, 1=På)
/SwitchableOutput/output_4/State (0=Av, 1=På)
/SwitchableOutput/output_5/State (0=Av, 1=På)
/SwitchableOutput/output_6/State (0=Av, 1=På)
/SwitchableOutput/output_7/State (0=Av, 1=På)
/SwitchableOutput/output_8/State (0=Av, 1=På)
5.1.3. PWM-utgångar
/SwitchableOutput/pwm_1/State (0=Av, 1=På)
/SwitchableOutput/pwm_1/Dimming (heltalsvärde från 0 till 100, som motsvarar procentandel)
/SwitchableOutput/pwm_2/State (0=Av, 1=På)
/SwitchableOutput/pwm_2/Dimming (heltalsvärde från 0 till 100, som motsvarar procentandel)
/SwitchableOutput/pwm_3/State (0=Av, 1=På)
/SwitchableOutput/pwm_3/Dimming (heltalsvärde från 0 till 100, som motsvarar procentandel)
/SwitchableOutput/pwm_4/State (0=Av, 1=På)
/SwitchableOutput/pwm_4/Dimming (heltalsvärde från 0 till 100, som motsvarar procentandel)
5.1.4. Reläutgångar
/SwitchableOutput/relay_1/State (0=Av, 1=På) - Bistabilt relä 0 = A, 1 = B
/SwitchableOutput/relay_2/State (0=Av, 1=På) - Bistabilt relä 0 = A, 1 = B
/SwitchableOutput/relay_3/State (0=Av, 1=På) - Belastningstillstånd för halvledarbrytare

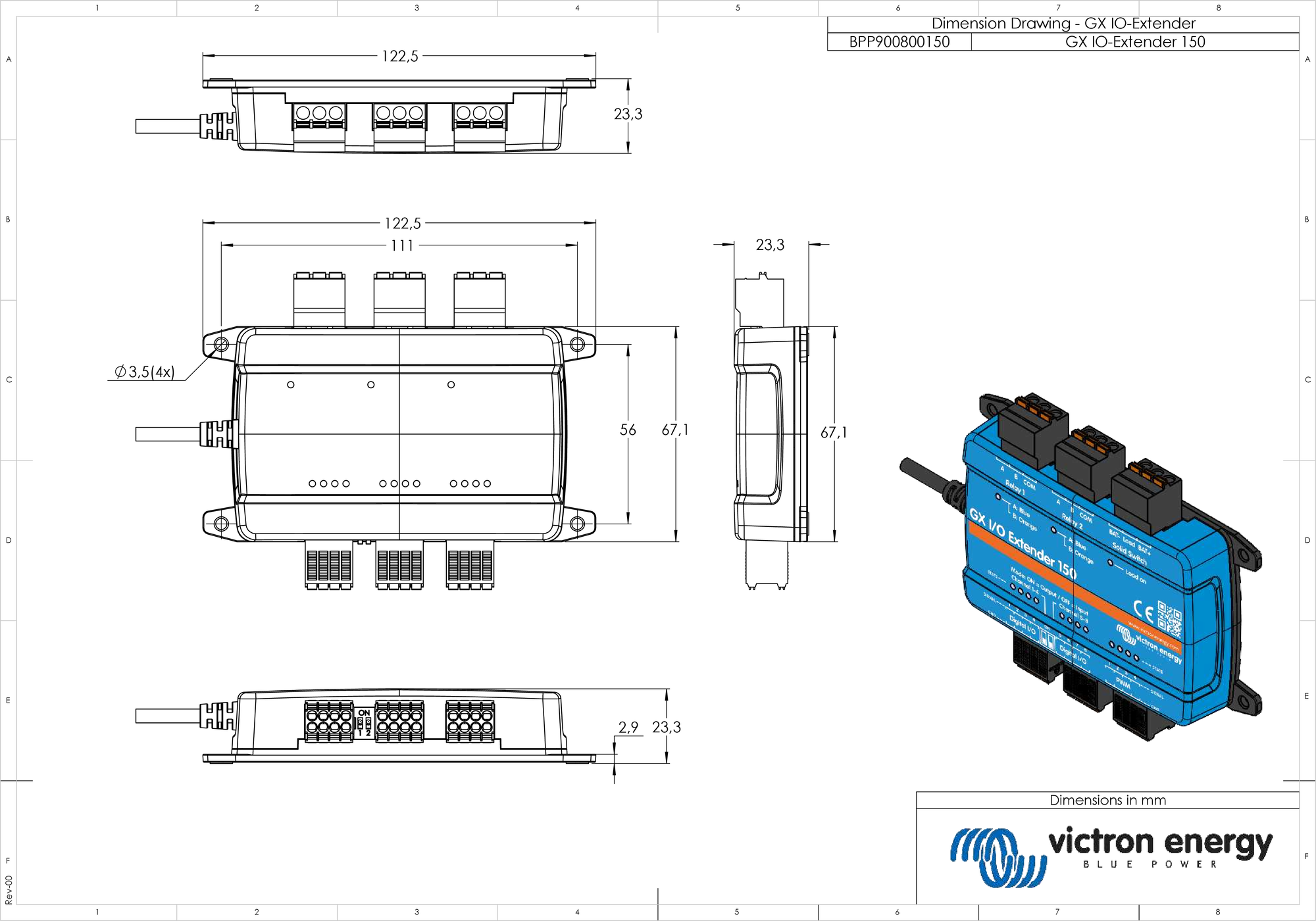

5.2. Höljesdimensioner
