23. Załącznik
23.1. RV-C
23.1.1. Wprowadzenie do RV-C
Urządzenie GX umożliwia integrację z siecią RV-C. Integracja dzieli się na dwa typy:
RV-C out: Urządzenie GX przesyła dane do sieci RV-C, gdzie mogą być one odczytywane przez podłączone wyświetlacze i centra sterowania. Obejmuje to dane z falowników/ładowarek, ładowarek akumulatorów, ładowarek solarnych, akumulatorów i innych.
RV-C in: Urządzenie GX odczytuje dane z sieci RV-C w celu wyświetlania ich użytkownikowi (poziomy w zbiornikach), a także sterowania (akumulatory litowo-jonowe).
Więcej informacji na temat obsługiwanych komunikatów (DGN) zarówno dla wyjścia RV-C, jak i RV-C znajduje się w kolejnych rozdziałach.
Aby włączyć RV-C, wybierz profil RV-C dla jednego z portów VE.Can w menu Ustawienia → Łączność.
Szczegółowa specyfikacja protokołu i definicja komunikatu jest publicznie dostępna na https://www.rv-c.com.
23.1.2. RV-C out
Ogólny
Główny interfejs RV-C GX i wszystkie urządzenia wirtualne zgłaszają minimalne wymagane numery DGN:
DGN | DGN# | Opis |
|---|---|---|
PRODUCT_ID | 0xFEEB | Producent, nazwa produktu, numer seryjny |
SOFTWARE_ID | 0xFEDA | Wersja oprogramowania |
DM_RV | 0x1FECA | Diagnostyka |
DM01* | 0x0FECA | Diagnostyka |
* Oprócz DGN DM_RV 0x1FECA, dla wszystkich urządzeń wyjściowych RV-C ogłoszono również J1939 DGN DM01 0x0FECA w celu obsługi starszych paneli sterowania RV-C, które nie obsługują DM_RV DGN.
Główny interfejs
Główny interfejs GX identyfikuje się jako „Panel sterowania” (DSA=68) w RV-C, i jest on odpowiedzialny za żądanie i przetwarzanie danych ze wszystkich węzłów RV-C.
Wiadomości źródłowe DC
Wszystkie urządzenia podłączone do prądu stałego mogą zgłaszać DC_SOURCE_STATUS_1. Obejmuje to usługi falownika/ładowarki, falownika, ładowarki, akumulatora i ładowarki solarnej. Inwerter/ładowarka VE.Bus i akumulator/BMS zgłaszają natężenie i napięcie prądu stałego, wszystkie inne urządzenia zgłaszają tylko napięcie.
Zgodnie ze specyfikacją RV-C tylko jeden węzeł może rozgłaszać komunikaty źródłowe DC z tej samej instancji. Każdy typ urządzenia ma swój własny priorytet, który jest używany do określenia, który węzeł musi wysłać komunikaty źródłowe DC. Rozważmy następujący system:
Inwerter/ładowarka (instancja źródła prądu stałego 1, priorytet 100)
Ładowarka solarna (instancja źródła prądu stałego 1, priorytet 90)
Ładowarka AC z 3 wyjściami (instancja źródła prądu stałego 1, 2 i 3, priorytet 80)
Monitor akumulatora (instancja źródła prądu stałego 1, priorytet 119)
W tym przypadku monitor baterii transmituje dane źródła prądu stałego o instancji 1, ponieważ ma ona najwyższy priorytet. Dodatkowo ładowarka AC transmituje dane źródła prądu stałego o instancji 2 i 3 (wyjścia 2 i 3), ponieważ nie ma innych urządzeń z tymi instancjami. Więcej informacji na temat komunikatów źródła prądu stałego podano w danych technicznych RV-C. W rozdziale 6.5.1 wyjaśniono mechanizm priorytetów.
Inwerter/ładowarka VE.Bus
Urządzenia
Tylko VE.Bus MultiPlus/Quattro. Za pomocą tej usługi eksportowany jest również falownik VE.Bus, ale w takim przypadku liczba wejść AC jest ustawiona na 0. DSA jest ustawione na 66 (falownik nr 1).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Falownik | 1 | 1..13 |
Ładowarka | 1 | 1..13 |
Linia nr 1 (L1) | 0 | 0..1 |
Linia nr 2 (L2) | 1 | 0..1 |
Źródło zasilania prądem stałym | 1 | 1..250 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | Napięcie, natężenie, częstotliwość prądu wyjściowego AC L1 Napięcie, natężenie, częstotliwość prądu wyjściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane |
INVERTER_AC_STATUS_3 | 0x1FFD5 | Moc wyjściowa prądu przemiennego L1 Moc wyjściowa prądu przemiennego L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane |
INVERTER_STATUS | 0x1FFD4 | Stan falownika |
CHARGER_AC_STATUS_1 | 0x1FFCA | Napięcie, natężenie, częstotliwość prądu wejściowego AC L1 Napięcie, natężenie, częstotliwość prądu wejściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limit prądu wejściowego |
CHARGER_AC_STATUS_3C | 0x1FFC8 | Moc wejściowa prądu przemiennego L1 Moc wejściowa prądu przemiennego L2 Jeśli nie dokonano konfiguracji dane L2 nie są wysyłane Moc jest zawsze dodatnia, również w przypadku zasilania |
CHARGER_STATUS | 0x1FFC7 | Stan ładowarki |
CHARGER_STATUS_2 | 0x1FEA3 | Napięcie, natężenie prądu DC Priorytet ładowarki jest zgodny z priorytetem źródła prądu stałego |
CHARGER_CONFIGURATION_STATUS | 0x1FFC6 | Maksymalne natężenie prądu ładowania |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limit prądu wejściowego, Maksymalny prąd ładowania (%) |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie, natężenie prądu DC Stały priorytet na poziomie 100 (falownik/ładowarka) |
DC_SOURCE_STATUS_2 | 0x1FFFC | Temperatura akumulatora Stały priorytet na poziomie 100 (falownik/ładowarka) |
Polecenia
DGN | DGN# | Wartość |
|---|---|---|
INVERTER_COMMAND 1) | 0x1FFD3 | Włączenie/wyłączenie inwertera |
CHARGER_COMMAND 1) | 0x1FFC5 | Włączenie/wyłączenie ładowarki |
CHARGER_CONFIGURATION_COMMAND | 0x1FFC4 | Maksymalny prąd ładowania Uwaga: jest to ustawienie zmienne i resetowane do wartości, z jaką urządzenie zostało skonfigurowane po ponownym uruchomieniu inwertera/ładowarki. |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limit prądu wejściowego ładowarki |
1) Z RV-C można oddzielnie sterować ładowarką i inwerterem. Te dwie wartości włączenia/wyłączenia są następnie łączone w jedną wartość przełączania (jak widać na stronie VE.Bus w interfejsie użytkownika GX, patrz najwyższy element na poniższym zrzucie ekranu). Jeżeli inwerter/ładowarka jest włączona, wyłączenie ładowarki spowoduje wyświetlenie tylko falownika. Wyłączenie inwertera spowoduje działanie tylko ładowarki (po podłączeniu zasilania brzegowego).
Firma Victron definiuje następujące opcje sterowania połączonym falownikiem/ładowarką:
Stan | Uwagi |
|---|---|
Wył. | Zarówno inwerter, jak i ładowarka są wyłączone |
Tylko inwerter | Tylko inwerter jest włączony |
Tylko ładowarka | Tylko ładowarka jest włączona |
Wł. | Zarówno inwerter, jak i ładowarka są włączone |
Odzwierciedla to opcja menu Przełącz:
Falownik
Urządzenia
Inwerter VE.Direct i Inwerter RS. DSA jest ustawione na 66 (inwerter nr 1).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Falownik | 2 | 1..13 |
Linia (L1) | 0 | 0..1 |
Źródło zasilania prądem stałym | 1 | 1..250 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | Napięcie, natężenie, częstotliwość prądu wyjściowego AC L1 |
INVERTER_AC_STATUS_3 | 0x1FFD5 | Zasilanie wyjściowe prądem przemiennym L1 |
INVERTER_STATUS | 0x1FFD4 | Stan falownika |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie DC Stały priorytet na poziomie 60 (falownik) |
Polecenia
DGN | DGN# | Wartość |
|---|---|---|
INVERTER_COMMAND | 0x1FFD3 | Włączenie/wyłączenie/wykrywanie obciążenia inwertera |
Ładowarka AC
Urządzenia
Ładowarka Skylla-I, Skylla-IP44/IP65, Smart IP43. DSA jest ustawione na 74 (Przetwornica nr 1).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Ładowarka | 2 | 1..13 |
Linia (L1) | 0 | 0..1 |
Źródło zasilania prądem stałym nr 1 | 1 | 1..250 |
Źródło zasilania prądem stałym nr 2 | 2 | 1..250 |
Źródło zasilania prądem stałym nr 3 | 3 | 1..250 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
CHARGER_AC_STATUS_1 | 0x1FFCA | Prąd AC |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limit prądu wejściowego |
CHARGER_STATUS | 0x1FFC7 | Stan ładowarki |
CHARGER_STATUS_2 | 0x1FEA3 | Źródło prądu stałego nr 1: wyjście napięcia i natężenia 1 Źródło prądu stałego nr 2: wyjście napięcia i natężenia 2 Źródło prądu stałego nr 3: wyjście napięcia i natężenia 3 Instancje 2, 3 nie są wysyłane, gdy nie są obecne Priorytet ładowarki jest zgodny z priorytetem źródła prądu stałego |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limit prądu wejściowego |
DC_SOURCE_STATUS_1 | 0x1FFFD | Źródło prądu stałego nr 1: napięcie Źródło prądu stałego nr 2: napięcie Źródło prądu stałego nr 3: napięcie Instancje 2, 3 nie są wysyłane, gdy nie są obecne Stały priorytet na poziomie 80 (ładowarka) |
Polecenia
DGN | DGN# | Wartość |
|---|---|---|
CHARGER_COMMAND | 0x1FFC5 | Włączenie/wyłączenie ładowarki |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limit prądu wejściowego |
Ładowarka solarna
Urządzenia
BlueSolar, SmartSolar, MPPT RS. DSA jest ustawione na 141 (Sterownik ładowania solarnego).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Ładowarka | 1 | 1..250 |
Źródło zasilania prądem stałym | 1 | 1..250 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
SOLAR_CONTROLLER_STATUS | 0x1FEB3 | Stan operacyjny |
SOLAR_CONTROLLER_STATUS_5 | 0x1FE82 | Uzysk całkowity |
SOLAR_CONTROLLER_BATTERY_STATUS | 0x1FE80 | Napięcie, natężenie prądu akumulatora |
SOLAR_CONTROLLER_ARRAY_STATUS | 0x1FDFF | Napięcie, natężenie prądu PV |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie DC Stały priorytet na poziomie 90 (ładowarka + 10) |
Akumulator/BMS
Urządzenia
Akumulatory BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, BMS-Can. DSA jest ustawione na 69 (Monitor stanu naładowania akumulatora).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Główna | 1 | 0..120 |
Rozruchowa | 2 | 0..120 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie, natężenie Instancja rozrusznika nie jest wysyłana, jeśli nie ma akumulatora rozruchowego |
DC_SOURCE_STATUS_2 | 0x1FFFC | Temperatura, stan naładowania akumulatora, pozostały czas |
DC_SOURCE_STATUS_4 | 0x1FEC9 | Pożądane maksymalne napięcie, stan naładowania Wysłane tylko dla Lynx Smart BMS (NG) |
DC_SOURCE_STATUS_6 | 0x1FEC7 | Status limitu/odłączenia wysokiego napięcia, status limitu/odłączenia niskiego napięcia Wysyłane tylko w przypadku Lynx Smart BMS (NG) i braku 2-sekundowego ostrzeżenia w przypadku odłączenia BMS |
DC_SOURCE_STATUS_11 | 0x1FEA5 | Stan rozładowania/ładowania włączony/wyłączony, pojemność, moc Wysyłane tylko w przypadku Lynx Smart BMS (NG) i braku 2-sekundowego ostrzeżenia w przypadku odłączenia BMS |
DC_SOURCE_LOAD_CONTROL | 0x1FDA8 | Pożądany stan obciążenia, minimalne napięcie, maksymalny prąd Wysłane tylko dla Lynx Smart BMS (NG) |
Zbiorniki
Urządzenia
Wbudowane zbiorniki, zbiornik GX, zbiorniki N2K. DSA jest ustawione na 73 (LPG) dla zbiorników LPG, oraz 72 (system zbiorników na wodę/ścieki) dla wszystkich pozostałych typów zbiorników.
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Zbiornik | 0 | 0..15 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
TANK_STATUS | 0x1FFB7 | Rodzaj cieczy, poziom względny, poziom bezwzględny, wielkość zbiornika Rozdzielczość ustalona na 100 |
Polecenia:
DGN | DGN# | Wartość |
|---|---|---|
POLECANIE KALIBRACJI ZBIORNIKA | 0x1FFB6 | Wielkość zbiornika |
RV-C obsługuje tylko 4 typy zbiorników (0..3), podczas gdy Victron obsługuje nawet 11 typów zbiorników. Tabela, w której podano dodatkowe typy zbiorników, dotyczy urządzeń Victron i używanych przez nas typów zbiorników.
Obsługiwane typy zbiorników:
Venus / NMEA 2000 | RV-C | |
|---|---|---|
Rodzaj płynu | Kod płynu | Rodzaj |
Paliwo | 0 | 4 (Zdefiniowane przez dostawcę) |
Woda pitna | 1 | 0 |
Ścieki wodne | 2 | 2 |
Woda do transportu żywych ryb | 3 | 5 (Zdefiniowane przez dostawcę) |
Olej | 4 | 6 (Zdefiniowane przez dostawcę) |
Ścieki gospodarczo-bytowe | 5 | 1 |
Benzyna | 6 | 7 (Zdefiniowane przez dostawcę) |
Olej napędowy | 7 | 8 (Zdefiniowane przez dostawcę) |
LPG | 8 | 3 |
LNG | 9 | 9 (Zdefiniowane przez dostawcę) |
Olej hydrauliczny | 10 | 10 (Zdefiniowane przez dostawcę) |
Woda surowa | 11 | 11 (Zdefiniowane przez dostawcę) |
Należy pamiętać, że określenie „Zdefiniowane przez dostawcę” oznacza, że te typy nie są zdefiniowane w RV-C, ale używane wyłącznie w urządzeniach Victron RV-C.
Alternator
Urządzenia
Orion XS i kompatybilne regulatory alternatorów innych firm, np. Wakespeed WS500. DSA jest ustawione na 76 (regulator ładowania).
Instancje
Funkcja | Domyślna instancja | Konfigurowalny zakres |
|---|---|---|
Ładowarka | 3 | 1..13 |
Źródło zasilania prądem stałym | 1 | 1..250 |
Stan
DGN | DGN# | Wartość |
|---|---|---|
CHARGER_STATUS | 0x1FFC7 | Stan ładowarki, napięcie docelowe (jeśli dostępne), prąd docelowy (jeśli dostępny), wartość procentowa (jeśli dostępna) |
CHARGER_STATUS_2 | 0x1FEA3 | Napięcie, natężenie Priorytet ładowarki jest zgodny z priorytetem źródła prądu stałego |
CHARGER_CONFIGURATION_STATUS | 0x1FFC6 | Czujnik akumulatora, maksymalny prąd ładowania |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie prądu stałego Stały priorytet na poziomie 70 |
Polecenia
DGN | DGN# | Wartość |
|---|---|---|
CHARGER_COMMAND | 0x1FFC5 | Włączenie/wyłączenie ładowarki |
Automatyczne uruchamianie/zatrzymywanie generatora
Urządzenia
Można oczekiwać maksymalnie dwóch instancji automatycznego uruchamiania/zatrzymywania generatora GX, każda z własnym SA. Jedna dla instancji sterowanej przekaźnikiem GX i jedna dla podłączonego agregatu, np. Hatz. DSA jest ustawione na 65 (Genstart Controller).
Instancje
N/D
Stan
DGN | DGN# | Wartość |
|---|---|---|
AGS_DEMAND_CONFIGURATION_STATUS | 0x1FED5 | Wyłącz na przełączniku OEM |
Polecenia
DGN | DGN# | Wartość |
|---|---|---|
AGS_DEMAND_CONFIGURATION_COMMAND | 0x1FED4 | Wyłącz na przełączniku OEM |
GENERATOR_DEMAND_CONFIGURATION_COMMAND | 0x1FEE6 | Wyłącz na przełączniku OEM |
Z uwagi na to, że tym poleceniom DGN brakuje instancji, dotyczy to wszystkich instancji automatycznego uruchamiania/zatrzymywania generatora GX.
23.1.3. Niepowtarzalne numery identyfikacyjne DGN 60928
Niepowtarzalny numer identyfikacyjny (UNI) jest używany w wewnętrznej „bazie danych” urządzeń magistrali CAN GX w celu porównywania urządzeń podczas ustalania adresu.
Celem niedopuszczenia do kolizji na magistrali CAN należy ustawić drugie urządzenie GX na zakres unikalnych tożsamości 1000-1499. Można to zrobić ustawiając selektor unikalnych tożsamości na 2 (2 * 500). Działa to dokładnie tak samo, jak w przypadku VE.Can, patrz rozdział PGN 60928 NAME Niepowtarzalne numery identyfikacyjne.
Urządzenie GX przypisze indywidualny, niepowtarzalny numer identyfikacyjny do każdego urządzenia wirtualnego. Zmień to tylko w przypadku korzystania z kilku urządzeń GX w jednej sieci RV-C. |  |
23.1.4. RV-C in
Zbiorniki
Testowane z Garnet SeeLeveL II 709 i zbiornikami z funkcją wyjścia RV-C innego urządzenia GX.
Baterie
Lithionics i BattleBorn to jedyne obsługiwane akumulatory RV-C (w tym z obsługą DVCC).
Alternatory
Obsługę Wakespeed WS500 (-PRO) i Arco Zeus dodano począwszy od wersji 3.xx. Aby zintegrować Lynx Smart BMS (NG) przez RV-C, konieczne jest stałe podłączenie styku zezwalającego na ładowanie BMS do sterownika alternatora.
23.1.5. Klasy urządzeń
W tej części przedstawiono podstawowy przegląd uczestnictwa każdej klasy urządzeń w specyfikacji RV-C. W każdym przypadku integracja „Poziomu 1” jest w dużej mierze obsługiwana (podstawowa obsługa), z indywidualnymi ulepszeniami.
Niezależne ładowarki AC
Klasa ładowarki AC zgłasza swój stan operacyjny i status konfiguracji korzystając z grupy CHARGER_xx komunikatów RV-C. Sterowanie przez użytkownika musi obejmować podstawowe włączanie/wyłączanie za pomocą RV-C, a także regulację limitów mocy zasilania brzegowego (AC).
Niezależne inwertery AC
Ta klasa inwerterów prądu przemiennego zgłasza swój stan operacyjny za pomocą grupy INVERTER_xx raportów RV-C. Przychodzące polecenie jest ograniczone do włączenia/wyłączenia za pośrednictwem RV-C.
Ładowarka / inwerter AC
Połączony inwerter/ładowarka - zgłasza zarówno komunikaty CHARGER_xx, jak i INVERTER_xx.
Kontrolery solarne
Ładowarki solarne raportują swój stan roboczy w czasie rzeczywistym.
Mierniki SoC
Mierników SOC można używać do zgłaszania bieżącego stanu naładowania akumulatora za pośrednictwem RV-C: napięcia, natężenia, temperatury, SoC, itp. RV-C wymaga, aby w danej chwili tylko JEDNO urządzenie komunikowało się z danym akumulatorem, więc jeśli zainstalowany jest odpowiedni BMS, będzie to źródło danych.
BMS (obsługiwany przez urządzenia Victron lub innych producentów)
W wielu przypadkach akumulatory w systemie będą podłączone bezpośrednio do Victron Cerbo GX, Cerbo-S GX, Nucleo GX lub Ekrano GX za pośrednictwem sprzętu Victron lub obsługiwanego, kompatybilnego systemu BMS innych firm. Takie akumulatory powinny być reprezentowane w środowisku RV-C komunikatami DC_SOURCE_STATUSxx.
Mierniki poziomu w zbiorniku
Dane z mierników poziomu w zbiorniku zostają przetłumaczone na komunikaty RV-C, obejmujące identyfikator istniejącego zbiornika/instancji VRM.
23.1.6. Translacja instancji
RV-C wykorzystuje Instancje na kilka sposobów:
Instancja źródłowa DC
Linia AC
Instancja urządzenia (zależna od kontekstu)
Każde użycie Instancji ma określone znaczenie, a dane urządzenie może czasami wykorzystywać jedną lub więcej z tych instancji.
Instancja źródłowa DC
W RV-C źródło prądu stałego to urządzenie, które może generować i (opcjonalnie) magazynować energię. Zwykle jest to akumulator, ale może to być również ogniwo paliwowe lub strona wyjściowa stycznika/rozłącznika prądu stałego.
Źródło prądu stałego można traktować jako system akumulatorów i powiązaną z nim magistralę fizyczną, na przykład akumulator w domu, szynę zbiorczą prądu stałego i okablowanie prądu stałego. Instancje źródłowe prądu stałego służą do przypisywania kolejnych urządzeń (np. ładowarki lub falownika) do „szyny prądu stałego”, do której są podłączone.
Daje to możliwość utworzenia mapy podłączenia wszystkich urządzeń w odniesieniu do ich szyny DC poprzez wartość ich instancji źródła prądu stałego (akumulator rozruchowy i jego alternator, akumulator domowy i jego ładowarki itp.).
Należy pamiętać, że w niektórych przypadkach (np. przetwornica DC-DC lub Stycznik) urządzenie może być powiązane z dwoma różnymi instancjami źródła prądu stałego. Na przykład przetwornica DC-DC może być powiązana z dwoma różnymi akumulatorami, do których jest podłączona, natomiast stycznik może być powiązany z akumulatorem, do którego jest podłączony; szyna DC po stronie obciążenia stycznika ma wówczas własną instancję źródła prądu stałego
Chociaż urządzenia Victron mogą obsługiwać więcej niż jeden akumulator (domowy i rozruchowy), główny nacisk położony jest na jeden akumulator. Moduł dbus-rvc zaprezentuje „główny” akumulator RV-C jako informację „Instancja źródła prądu stałego = 1” (akumulator domowy).
Jeśli są obecne w układzie, dodatkowe urządzenia czujnikowe Victron będą prezentowane przy użyciu instancji źródła prądu stałego o wartości 2. Przykładem jest opcjonalny czujnik napięcia akumulatora rozruchowego w bocznikach SmartShunt.
Linia AC
Linia prądu przemiennego jest znacznie prostsza, ponieważ RV-C zakłada istnienie ograniczonej instalacji prądu przemiennego, zwykle definiowanej jako Linia 1 lub Linia 2. Urządzenia Victron obsługują instalacje 3-fazowe, co nie jest uwzględnione w specyfikacji RV-C. Żadne instalacje 3-fazowe nie są obsługiwane przez moduł dbus-RVC, a komunikaty RV-C związane z AC zostają usunięte.
Instancja urządzenia
Instancja urządzenia to sposób na oddzielenie różnych urządzeń fizycznych tego samego typu. Przykład: jeśli instalacja zawiera dwie ładowarki prądu przemiennego podłączone do tego samego akumulatora, każdej z nich zostanie przypisana osobna Instancja Urządzenia, podczas gdy obie będą korzystać z tej samej Instancji Źródła DC. Każda ładowarka będzie również powiązana z linią prądu przemiennego, która może, ale nie musi, być taka sama. W ten sposób ładowarka AC jest w pełni opisana pod względem podłączenia po stronie prądu przemiennego i stałego, a jednocześnie można ją jednoznacznie zidentyfikować na podstawie instancji urządzenia.
Instancje urządzeń dotyczą danej klasy urządzeń. Ładowarka AC może definiować Instancje Urządzenia 1 i 2, które nie są powiązane z Instancjami Urządzenia 1 i 2 sterownika silnika prądu stałego.
Uwaga
Z wyjątkiem monitorowania zbiornika, instancje urządzeń są zakodowane na stałe jako 1 dla każdej konkretnej klasy urządzeń, chyba że w tabeli PGN określono inaczej. Ładowarka AC ma zakodowaną na stałe instancję 2, aby umożliwić współistnienie z falownikiem/ładowarką z instancją ładowarki 1.
23.1.7. Sposób postępowania w przypadku usterek i błędów RV-C
Zgłaszanie usterek RV-C:
Stany usterek są zgłaszane przy użyciu kodów DGN DM_RV (0x1FECA) i J1939 DM01 (0x1FECA).
W wersji 1 obsługiwane są bity stanu operacyjnego oraz żółte i czerwone pole świetlne, ponieważ są one przechowywane w DSA.
W normalnych warunkach SPN jest ustawiany na 0xFFFFFF, oraz 0x0 w chwili wystąpienia ostrzeżenia lub błędu w obsługiwanych urządzeniach Victron.
FMI jest cały czas ustawiony na 0x1F (tryb awarii niedostępny).
To proste mapowanie umożliwia zewnętrznym wyświetlaczom użytkownika wskazanie stanu alarmu lub usterki w danym urządzeniu Victron, kiedy to użytkownik, chcąc uzyskać więcej informacji, powinien skorzystać z pomocy diagnostycznych Victron.
23.1.8. Priorytet Urządzenia RV-C
Kluczową koncepcją w RV-C jest zastosowanie Priorytetów Urządzenia.
W przypadku użycia, priorytet danego urządzenia ma wpływ na to, czy może transmitować DGN (np. BMS o wyższym priorytecie powinien przesyłać szczegółowe informacje o stanie akumulatora, podczas gdy kontroler MPPT o niższym priorytecie powinien się wstrzymać).
Priorytet Urządzenia jest również czasami wykorzystywany do faworyzowania jednego węzła względem innego, na przykład, bardziej pożądane może być użycie prądu przemiennego z brzegowego źródła zasilania, niż z falownika.
W implementacji dbus-rvc, w przesyłanych komunikatach zostają zakodowane następujące priorytety:
Komunikaty DC_SOURCE_STATUS_xx: Priorytet = 119 (SOC/BMS), aby zapewnić wyższy priorytet natywnym akumulatorom RV-C.
Komunikaty SOLAR_xx: Priorytet ładowarki = 110
Komunikaty CHARGER_xx (inwerter/ładowarki): Priorytet ładowarki = 100
Komunikaty CHARGER_xx (Ładowarki AC): Priorytet ładowarki = 80

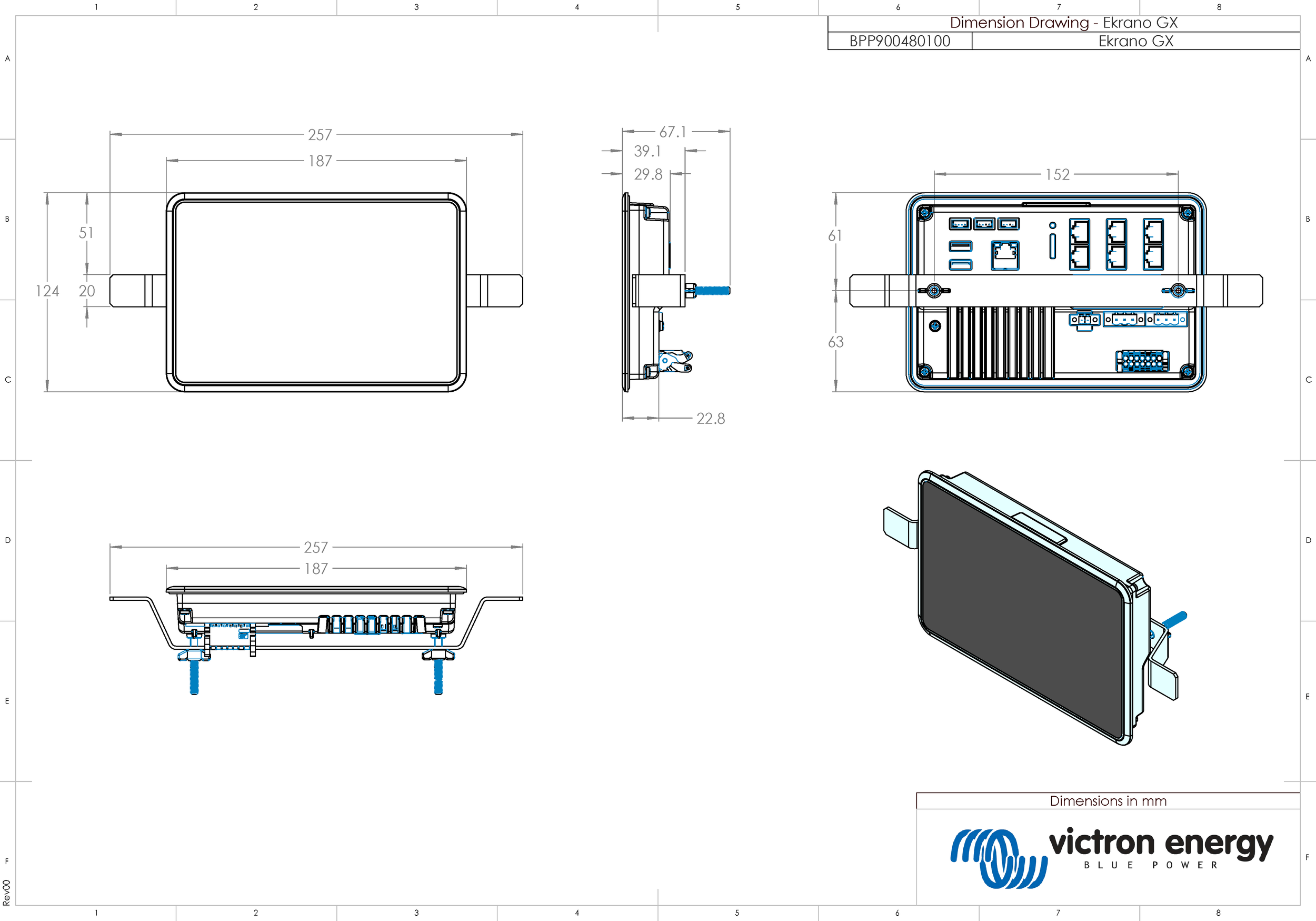

23.2. Ekrano GX Wymiary

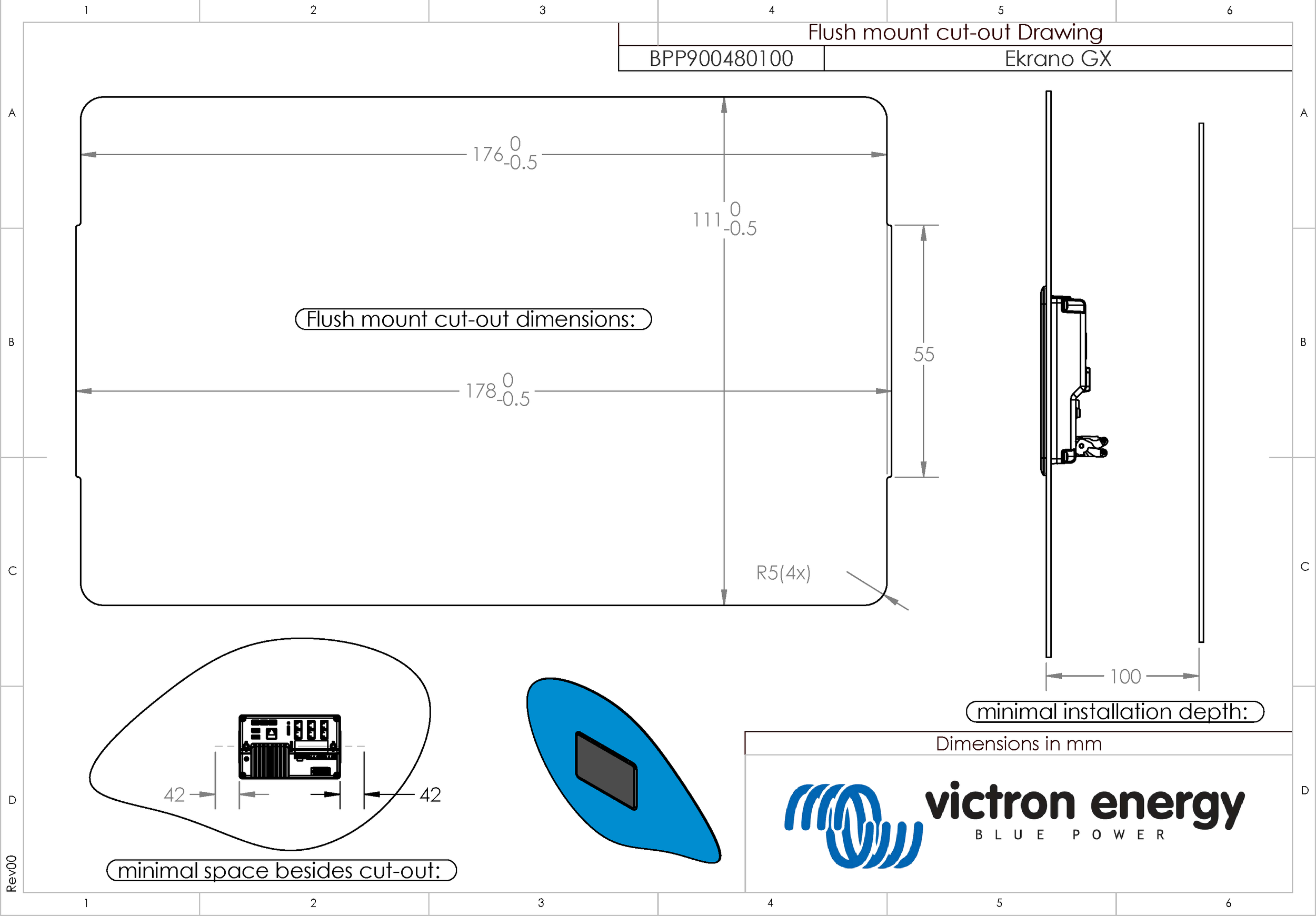

23.3. Szablon wycięcia dla Ekrano GX
23.4. Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4
W poniższej tabeli przedstawiono wymaganą konfigurację ComAp Modbus. Oprócz wymienionych rejestrów, Coil 4700 służy do uruchamiania i zatrzymywania agregatu prądotwórczego.
Rejestr(y) | Com. Obj. | Nazwa | DIM | Rodzaj | Dec | Grupa |
|---|---|---|---|---|---|---|
01004 | 10123 | Prędkość silnika | obr./min. | int16 | 0 | Silnik |
01006 | 9152 | Chłodziwo T | °C | int16 | 0 | Sterownik I/O |
01008 | 9151 | Olej P | bar | int16 | 1 | Sterownik I/O |
01013 - 01014 | 8206 | Ilość godzin pracy | h | int32 | 1 | Statystyka |
01020 | 8202 | Obciążenie P | kW | int16 | 0 | Obciążenie |
01021 | 8524 | Obciążenie P L1 | kW | int16 | 0 | Obciążenie |
01022 | 8525 | Obciążenie P L2 | kW | int16 | 0 | Obciążenie |
01023 | 8526 | Obciążenie P L3 | kW | int16 | 0 | Obciążenie |
01036 | 8210 | Częstotliwość generatora | Hz | uint16 | 1 | Generator |
01037 | 8192 | Napięcie generatora L1-N | V | uint16 | 0 | Generator |
01038 | 8193 | Napięcie generatora L2-N | V | uint16 | 0 | Generator |
01039 | 8194 | Napięcie generatora L3-N | V | uint16 | 0 | Generator |
01043 | 8198 | Prąd ładowania L1 | A | uint16 | 0 | Obciążenie |
01044 | 8199 | Prąd ładowania L2 | A | uint16 | 0 | Obciążenie |
01045 | 8200 | Prąd ładowania L3 | A | uint16 | 0 | Obciążenie |
01053 | 8213 | Napięcie akumulatora | V | int16 | 1 | Sterownik I/O |
01055 | 9153 | Poziom paliwa | % | int16 | 0 | Sterownik I/O |
01263 - 01264 | 8205 | kWh Generatora | kWh | int32 | 0 | Statystyka |
01298 | 9244 | Stan silnika | Lista ciągów znaków | Informacje | ||
01301 | 12944 | Rodzaj połączenia | Lista ciągów znaków | Informacje | ||
01307 - 01322 | 24501 | Identyfikator ciągu znaków | Długi ciąg znaków | Informacje | ||
01323 - 01330 | 24339 | Wersja FW | Krótki ciąg znaków | Informacje | ||
01382 | 9887 | Tryb kontrolera | lista ciągów znaków | Informacje | ||
03000 - 03007 | 8637 | Nazwa generatora | Krótki ciąg znaków | Ustawienia podstawowe / Nazwa | ||
23.5. Rejestry przechowujące Modbus dla obsługiwanych sterowników agregatów prądotwórczych DSE
W poniższej tabeli przedstawiono listę rejestrów Modbus odczytywanych przez urządzenie GX. Należy pamiętać, że ta tabela Modbus odzwierciedla listę rejestrów DSE, a nie urządzeń GX. Definicje te są zgodne z normą Deep Sea Electronics GenComm (wersja 2.236 MF). Listę rejestrów Modbus do odczytu tych danych z urządzenia GX podano w zakładce Do pobrania na stronie internetowej Victron.
Rejestry zaznaczone jako wymagane w kolumnie Uwagi mają kluczowe znaczenie w identyfikacji sterowników agregatu DSE w urządzeniu GX oraz prawidłowej współpracy ekosystemu Victron z generatorem. Nie zmieniaj ich. Wszystkie pozostałe rejestry są opcjonalne.
Uwaga: Terminów Strona oraz Offset rejestru użyto zgodnie z normą DSE GenComm.
Rejestr(y) | Strona | Offset | Imię i nazwisko | Jednostki miary | Uwagi |
|---|---|---|---|---|---|
768 | 3 | 0 | Kod producenta | Wymagane do identyfikacji kontrolera DSE | |
769 | 3 | 1 | Numer modelu | ||
770 | 3 | 2 | Numer seryjny | ||
772 | 3 | 4 | Tryb sterowania | ||
1024 | 4 | 0 | Ciśnienie oleju | kPa | |
1025 | 4 | 1 | Temperatura chłodziwa | °C | |
1026 | 4 | 2 | Temperatura oleju | °C | |
1027 | 4 | 3 | Poziom paliwa | % | |
1029 | 4 | 5 | Napięcie akumulatora silnikowego | V | |
1030 | 4 | 6 | Prędkość obrotowa silnika | obr./min. | Wymagane do prawidłowego działania ekosystemu Victron |
1031 | 4 | 7 | Częstotliwość generatora | Hz | |
1032 | 4 | 8 | Napięcie generatora L1-N | V | |
1034 | 4 | 10 | Napięcie generatora L2-N | V | |
1036 | 4 | 12 | Napięcie generatora L3-N | V | |
1044 | 4 | 20 | Natężenie prądu generatora L1 | A | |
1046 | 4 | 22 | Natężenie prądu generatora L2 | A | |
1048 | 4 | 24 | Natężenie prądu generatora L3 | A | |
1052 | 4 | 28 | Moc generatora L1 w watach | W | |
1054 | 4 | 30 | Moc generatora L2 w watach | W | |
1056 | 4 | 32 | Moc generatora L3 w watach | W | |
1536 | 6 | 0 | Całkowita moc generatora w watach | W | |
1558 | 6 | 22 | Wartość % pełnej mocy generatora | % | |
1798 | 7 | 6 | Czas pracy silnika | Sekundy | |
1800 | 7 | 8 | Kilowatogodziny generatora | kWh | |
1808 | 7 | 16 | Ilość uruchomień | ||
Od 2048 | 8 | Warunki alarmowe | |||
4096 do 4103 | 16 | Rejestry kontrolne | |||
Od 39424 | 154 | Warunki alarmowe |
23.6. Słownik
Terminy i skróty używane w całej instrukcji GX, zebrane tutaj w celu szybkiego odniesienia. Jeśli dany termin ma szczególne znaczenie w ekosystemie Victron, podano właśnie to znaczenie, a nie definicję ogólną.
fffffff
AC (prąd przemienny)
Prąd, którego kierunek okresowo się zmienia, dostarczany z sieci energetycznej, agregatu prądotwórczego lub przyłącza zasilania z lądu.
Asystent
Niewielki program wgrywany do urządzenia Multi lub Quattro za pomocą programu VEConfigure w celu dodania określonej funkcjonalności, na przykład ESS Assistant, który włącza tryb ESS, lub asystent czujnika prądu, który odczytuje dane z zewnętrznego przekładnika prądowego. Nie należy mylić z Home Assistant – niezależną platformą automatyki domowej innej firmy, wspomnianą w instrukcji tylko raz.
BatteryLife
Algorytm ładowania i rozładowania ESS, wybierany jako tryb „Zoptymalizowany z funkcją BatteryLife”, który zarządza dynamicznym minimalnym limitem SoC w celu ochrony akumulatora, nadając priorytet pełnemu doładowaniu w okresach niskiej produkcji energii słonecznej. Jego stan jest raportowany jako jeden z trzech stanów: Zużycie własne, Podtrzymanie lub Doładowanie.
BLE (Bluetooth Low Energy, Bluetooth o niskim zużyciu energii)
Standard Bluetooth używany przez urządzenie GX i obsługiwane czujniki (Mopeka, Ruuvi, Gobius i inne) do bezprzewodowej komunikacji na krótkim dystansie przy niskim zużyciu energii.
BMS (Battery Management System, system zarządzania akumulatorem)
Układ elektroniczny znajdujący się wewnątrz akumulatora lub do niego dołączony, monitorujący jego stan oraz – w systemach zarządzanych – przekazujący do urządzenia GX przez magistralę CAN ograniczenia ładowania i rozładowania (zob. CVL, CCL, DCL).
BMV
Seria monitorów akumulatora firmy Victron. Monitor BMV podłączony przez VE.Direct lub VE.Can może pełnić funkcję źródła SoC (State of Charge, stanu naładowania) dla systemu.
Magistrala CAN
Niezawodna dwuprzewodowa magistrala komunikacyjna używana przez VE.Can, NMEA 2000 i RV-C. Wiele urządzeń współdzieli tę samą parę przewodów i wymienia krótkie komunikaty danych.
CCGX (Color Control GX)
Model urządzenia GX, którego następcą jest Ekrano GX.
CCL (Charge Current Limit, limit prądu ładowania)
Maksymalny prąd ładowania, jaki akumulator może przyjąć, zgłaszany przez akumulator z zarządzanym systemem BMS, aby podłączone ładowarki go nie przekraczały.
CVL (Charge Voltage Limit, limit napięcia ładowania)
Maksymalne napięcie ładowania, jakie akumulator może przyjąć, zgłaszane przez akumulator z zarządzanym systemem BMS i stosowane przez podłączone falowniki/ładowarki oraz ładowarki słoneczne, gdy funkcja DVCC jest aktywna.
DCL (Discharge Current Limit, limit prądu rozładowania)
Maksymalny prąd, jaki może być pobierany z akumulatora z zarządzanym systemem BMS, wykorzystywany przez systemy obsługujące DVCC do ochrony akumulatora.
DGN (Data Group Number, numer grupy danych)
Odpowiednik PGN w standardzie RV-C – numeryczny identyfikator określający, jaki rodzaj danych zawiera komunikat przesyłany w sieci RV-C.
DHCP (Dynamic Host Configuration Protocol, protokół dynamicznej konfiguracji hostów)
Mechanizm używany przez większość routerów do automatycznego przypisywania urządzeniu GX adresu IP w sieci zamiast wprowadzania go ręcznie.
Wejście cyfrowe
Fizyczne wejście urządzenia GX odczytujące prosty sygnał włączenia lub wyłączenia, używane na przykład do wykrywania pracy pompy zęzowej, stanu wyłącznika drzwiowego lub sygnału stanu generatora.
DVCC (Distributed Voltage and Current Control, rozproszona kontrola napięcia i natężenia prądu)
Ustawienie urządzenia GX (Ustawienia, Konfiguracja systemu, Sterowanie ładowaniem), które zmienia urządzenie GX z pasywnego monitora w aktywny sterownik, koordynujący napięcie i prąd ładowania we wszystkich podłączonych ładowarkach oraz akumulatorze.
EEBUS
Europejski standard komunikacji inteligentnych sieci energetycznych obsługiwany przez urządzenie GX do współpracy z kompatybilnymi urządzeniami energetycznymi, takimi jak pompy ciepła.
EGX
Skrócona nazwa urządzenia Ekrano GX.
ESS (Energy Storage System, system magazynowania energii)
Rozwiązanie systemowe firmy Victron przeznaczone do instalacji podłączonych do sieci, wymagające falownika/ładowarki Multi lub Quattro, urządzenia GX oraz akumulatora, najczęściej współpracujące z instalacją fotowoltaiczną. Magazynuje energię słoneczną do późniejszego wykorzystania, nadal zasila odbiorniki podczas awarii sieci oraz może automatycznie importować energię z sieci lub eksportować ją do sieci, w zależności od konfiguracji systemu i obowiązujących lokalnych przepisów dotyczących sieci energetycznej.
EVCS (EV Charging Station, stacja ładowania pojazdów elektrycznych)
Stacja ładowania pojazdów elektrycznych firmy Victron, która może być monitorowana i – w zależności od konfiguracji – sterowana przez urządzenie GX.
GPS
Wykorzystywany przez urządzenie GX (za pośrednictwem odbiornika GPS USB lub GPS NMEA 2000) do dostarczania danych o położeniu i czasie, istotnych głównie w instalacjach morskich i mobilnych.
Urządzenie GX
Ogólne określenie dowolnego centrum komunikacyjnego firmy Victron działającego pod kontrolą systemu Venus OS, w tym Ekrano GX, Cerbo GX, Cerbo S GX i Venus GX.
IO Extender
Skrócona nazwa urządzenia GX IO-Extender 150 – akcesorium podłączanego przez USB, które dodaje do urządzenia GX dodatkowe przekaźniki, wejścia cyfrowe i wyjścia PWM.
Stopień ochrony IP (Ingress Protection, stopień ochrony)
Dwucyfrowy kod (na przykład IP43, IP54, IP65) określający stopień ochrony urządzenia przed pyłem i wodą. Wyższe wartości oznaczają lepszą ochronę; w instrukcji podano różne stopnie ochrony dla przedniej i tylnej części obudowy GX.
J1939
Bazowy standard magistrali CAN, zdefiniowany przez organizację SAE, na którym opierają się standardy NMEA 2000 i RV-C.
LAN (Local Area Network, lokalna sieć komputerowa)
Przewodowa lub bezprzewodowa sieć WiFi ograniczona do jednej lokalizacji, umożliwiająca dostęp do Konsoli zdalnej urządzenia GX bez korzystania z internetu.
LTE (Long-Term Evolution)
Techniczna nazwa standardu transmisji danych komórkowych 4G. Opcjonalne akcesorium GX LTE 4G, które obsługuje również sieci 3G lub 2G w miejscach, gdzie zasięg 4G nie jest dostępny, zapewnia urządzeniu GX własne komórkowe połączenie z internetem. Łączy ono z internetem wyłącznie samo urządzenie GX; nie udostępnia tego połączenia laptopom, telefonom ani innym urządzeniom.
MFD (Multi-Function Display, wyświetlacz wielofunkcyjny)
Morski ploter nawigacyjny lub wyświetlacz wielofunkcyjny producentów takich jak Raymarine, Navico, Garmin lub Furuno, który może wyświetlać dane systemu Victron za pośrednictwem integracji z aplikacją danego producenta lub bezpośrednio przez NMEA 2000.
MK3-USB
Interfejs firmy Victron używany do połączenia dodatkowego systemu VE.Bus z urządzeniem GX. Systemy podłączone w ten sposób domyślnie nie są sterowane przez funkcję DVCC.
Modbus TCP
Przemysłowy protokół komunikacyjny udostępniany przez urządzenie GX w sieci, wykorzystywany przez zewnętrzne systemy monitorowania lub automatyki, a także przez integracje wejść cyfrowych i sterowników agregatów prądotwórczych opisane w instrukcji.
MPPT (Maximum Power Point Tracking, śledzenie punktu mocy maksymalnej)
Seria regulatorów ładowania słonecznego firmy Victron optymalizujących moc pobieraną z instalacji fotowoltaicznej. Łączy się z urządzeniem GX przez VE.Direct lub VE.Can.
MQTT
Lekki protokół przesyłania komunikatów, do którego urządzenie GX może publikować dane, wykorzystywany w niestandardowych integracjach, takich jak systemy automatyki domowej lub Node-RED.
Multi / Quattro
Skrócona nazwa falowników/ładowarek MultiPlus i Quattro firmy Victron – urządzeń najczęściej podłączanych do urządzenia GX za pośrednictwem VE.Bus.
NMEA 2000
Morski standard magistrali CAN (oparty na J1939), który umożliwia elektronice nawigacyjnej, czujnikom i urządzeniu GX wymianę danych, takich jak poziomy w zbiornikach, stan akumulatora i pozycja GPS, z ploterem nawigacyjnym lub wyświetlaczem wielofunkcyjnym.
NO / NC (Normally Open / Normally Closed, normalnie otwarty / normalnie zamknięty)
Stany styków przekaźnika używane przez wbudowane przekaźniki urządzenia GX oraz inne obwody sterowane przekaźnikami, takie jak sygnały uruchamiania i zatrzymywania generatora. Normalnie otwarty oznacza, że styk pozostaje otwarty do momentu zadziałania przekaźnika; normalnie zamknięty oznacza odwrotny stan.
Node-RED
Wizualne narzędzie programistyczne, które może działać na urządzeniu GX i służy do tworzenia niestandardowych automatyzacji oraz wirtualnych przełączników wykraczających poza możliwości standardowych menu.
Odbiorniki wykorzystujące nadwyżkę energii
Funkcja urządzenia GX, która automatycznie kieruje nadwyżki energii słonecznej do elastycznych odbiorników AC (na przykład ładowarki pojazdu elektrycznego lub podgrzewacza wody), gdy akumulator jest wystarczająco naładowany.
PGN (Parameter Group Number, numer grupy parametrów)
Identyfikator NMEA 2000 określający, jaki rodzaj danych zawiera komunikat, podobny do numeru typu komunikatu.
Konsola zdalna
Interfejs użytkownika urządzenia GX dostępny za pośrednictwem sieci lokalnej, wbudowanego punktu dostępu WiFi lub portalu VRM.
RGBW / CCT
Typy wyjść oświetleniowych, którymi może sterować urządzenie GX: RGBW wykorzystuje kanały czerwony, zielony, niebieski i biały do tworzenia oświetlenia barwnego, natomiast CCT (Correlated Colour Temperature, skorelowana temperatura barwowa) umożliwia regulację barwy światła od ciepłej bieli do zimnej bieli.
RS485
Przewodowy standard komunikacji szeregowej używany przez niektóre sterowniki agregatów prądotwórczych (DSE, ComAp, ClearView) oraz inne urządzenia innych producentów do połączenia z urządzeniem GX.
RV-C (Recreational Vehicle Controller Area Network, sieć sterowników pojazdów rekreacyjnych)
Protokół oparty na magistrali CAN, podobny pod względem przeznaczenia do NMEA 2000, używany głównie w Ameryce Północnej do komunikacji między urządzeniami i panelami sterowania w pojazdach rekreacyjnych.
SCS (Shared Current Sense, wspólny czujnik natężenia prądu)
Funkcja DVCC, w której urządzenie GX przekazuje podłączonym ładowarkom zmierzoną wartość prądu akumulatora, dzięki czemu nie wymagają one własnego czujnika prądu.
SoC (State of Charge, stan naładowania)
Pozostały poziom naładowania akumulatora wyrażony w procentach.
STS (Shared Temperature Sense, wspólny czujnik temperatury)
Funkcja DVCC, w której urządzenie GX przekazuje podłączonym ładowarkom zmierzoną temperaturę akumulatora, dzięki czemu mogą odpowiednio dostosować parametry ładowania.
SVS (Shared Voltage Sense, wspólny czujnik napięcia)
Funkcja DVCC, domyślnie włączona, w której urządzenie GX wybiera najdokładniejszy dostępny odczyt napięcia akumulatora i udostępnia go podłączonym ładowarkom.
TCP / UDP
Dwa podstawowe sposoby wymiany danych między urządzeniami w sieci.
USB
Używany w urządzeniu GX do aktualizacji oprogramowania sprzętowego z pamięci USB, podłączania urządzenia IO Extender i innych urządzeń USB firmy Victron oraz niektórych akcesoriów innych producentów.
VE.Bus
Zastrzeżona magistrala komunikacyjna firmy Victron, używana głównie do podłączania jednego lub kilku falowników/ładowarek MultiPlus lub Quattro do urządzenia GX.
VE.Can
Implementacja portu magistrali CAN firmy Victron, używana do podłączania urządzeń magistrali CAN firmy Victron lub, alternatywnie, do obsługi standardu NMEA 2000 albo RV-C na tym samym porcie fizycznym.
VE.Direct
Port komunikacyjny firmy Victron typu punkt-punkt (przewodowy lub Bluetooth), używany przez pojedyncze urządzenia, takie jak BMV, MPPT, Orion XS lub Smart IP43 Charger.
Venus OS
System operacyjny działający na każdym urządzeniu GX.
VRM (Victron Remote Management, zdalne zarządzanie Victron)
Bezpłatny portal chmurowy firmy Victron do monitorowania, zdalnej konfiguracji, obsługi alarmów i zdalnych aktualizacji oprogramowania sprzętowego. Wymaga połączenia urządzenia GX z internetem.
Punkt dostępu WiFi
Tryb, w którym urządzenie GX tworzy własną sieć WiFi, umożliwiając telefonowi lub laptopowi bezpośrednie połączenie z urządzeniem bez istniejącego routera. Jest to przydatne podczas pierwszej konfiguracji.
