8. Asentaminen
Tuotteen sisällä voi olla hengenvaarallisia jännitteitä. Tuotteen asennus tulisi tehdä asianomaisen koulutuksen saaneen, pätevän asentajan valvonnassa paikallisten vaatimusten mukaisesti. Ota yhteys Victron Energyyn saadaksesi lisätietoja tai tiedustellaksesi tarvittavasta koulutuksesta
8.1. Asennuspaikka
Tuote tulee asentaa kuivaan ja hyvin tuuletettuun paikkaan, mahdollisimman lähelle akkua tai paristoja. Laitteen ympärillä tulee olla vähintään 10 cm vapaata tilaa jäähdytystä varten.
Varoitus
Liian korkea vallitseva lämpötila aiheuttaa seuraavia haittoja:
Käyttöikä lyhenee.
Latausvirta vähenee.
Huippukapasiteetti vähenee, tai invertteri sammuu. Älä koskaan asenna laitetta suoraan akkujen päälle.
Tuote soveltuu seinään asennettavaksi. Asennuspinnan on sovelluttava tuotteen asentamiseen paino ja mitat huomioiden (ts. betoni tai laasti). Asentamista varten laitteessa on ulkokuoren takaosassa koukku ja kaksi reikää (ks. liite G). Laite voidaan asentaa joko vaakatasoon tai pystytasoon. Optimaalista jäähdyttämistä varten pystytasoon asentaminen on suositeltavampaa.
Varoitus
Tuotteen sisäosiin tulee päästä käsiksi myös asentamisen jälkeen.
Yritä pitää tuotteen ja akun välinen etäisyys minimissään, näin aiheutuu vähemmän johdon jännitehävikkiä.
Turvallisuussyistä tämä tuote tulisi asentaa kuumuutta sietävään ympäristöön. Vältä esim. kemikaalien, synteettisten komponenttien, verhojen tai muiden tekstiilien jne. sijoittamista laitteen läheisyyteen.
8.2. Akkukaapeleiden liitäntä
Jotta pystyisit täysin hyödyntämään tuotteen koko kapasiteettia, tulee käyttää riittävän kapasiteetin omaavia akkuja ja riittävän poikkipinnan omaavia akkukaapeleita. Ks. taulukko.
24/3000/70 | 48/3000/35 | 48/5000/70 | |
Suositeltu akkukapasiteetti (Ah) | 200-800 | 100–400 | 200-800 |
Suositeltu tasavirtasulake | 300 A | 125 A | 200 A |
Suositeltu poikkipinta-ala (mm²) kutakin liitäntänapaa (+ ja -) kohti | |||
0 – 5 m | 50 mm² | 35 mm² | 70 mm² |
5 – 10 m | 95 mm² | 70 mm² | 2x70 mm² |
Huomautus: Sisäinen vastus on tärkeä tekijä, kun käytetään alhaisen kapasiteetin omaavia akkuja. Pyydä lisätietoja jälleenmyyjältä tai etsi tiedot vastaavista kappaleista julkaisussamme Energy Unlimited (englanninkielinen), joka ladattavissa Internet-sivustoltamme.
8.3. Akun liitäntätoimenpiteet
Toimi seuraavassa esitetyllä tavalla akkukaapeleita kiinnitettäessä:
Varoitus

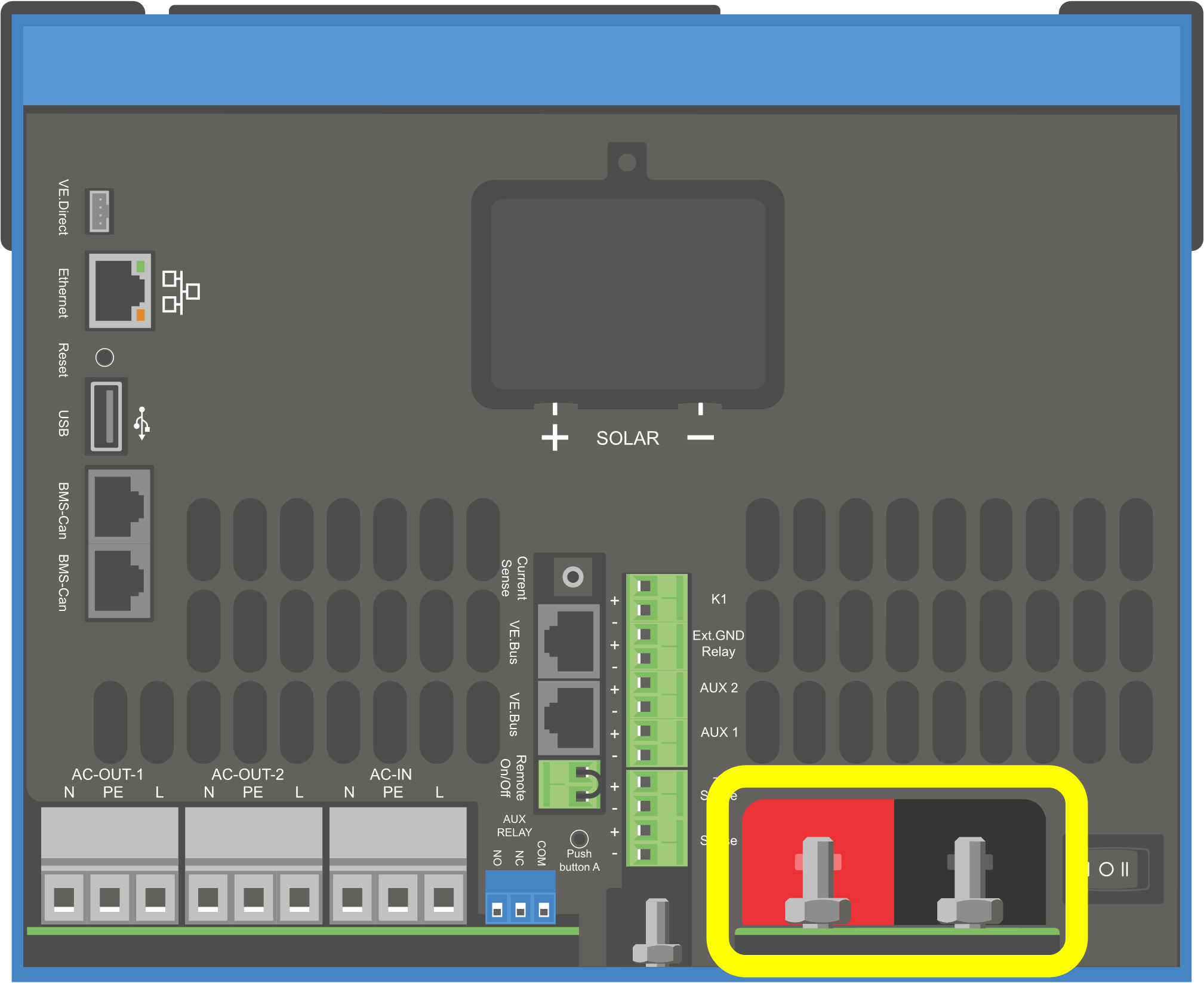

Käytä momenttiavainta ja eristettyä hylsyavainta akun oikosulkujen välttämiseksi.Suurin kiristysmomentti: 14 Nm Vältä akkukaapeleiden oikosulkemista.
Suorita akun kytkeminen varovasti ja huolellisesti. Varmistu oikeasta napaisuudesta yleismittarin avulla ennen kytkentöjen tekemistä. Jos kytket akun navat väärin, laite tuhoutuu eikä takuu korvaa vahinkoa.
Kytke akkukaapelit. Ensin miinuskaapeli (-) ja sitten pluskaapeli (+). Huomaa, että akun kytkemisen yhteydessä voi muodostua kipinöitä.
Kiristä mutterit ohjeistettuun kiristysmomenttiin, jotta kytkentöjen resistanssi olisi mahdollisimman alhainen.
8.4. Aurinkopaneeliryhmän liitäntä
Varmistu oikeasta PV-napaisuudesta

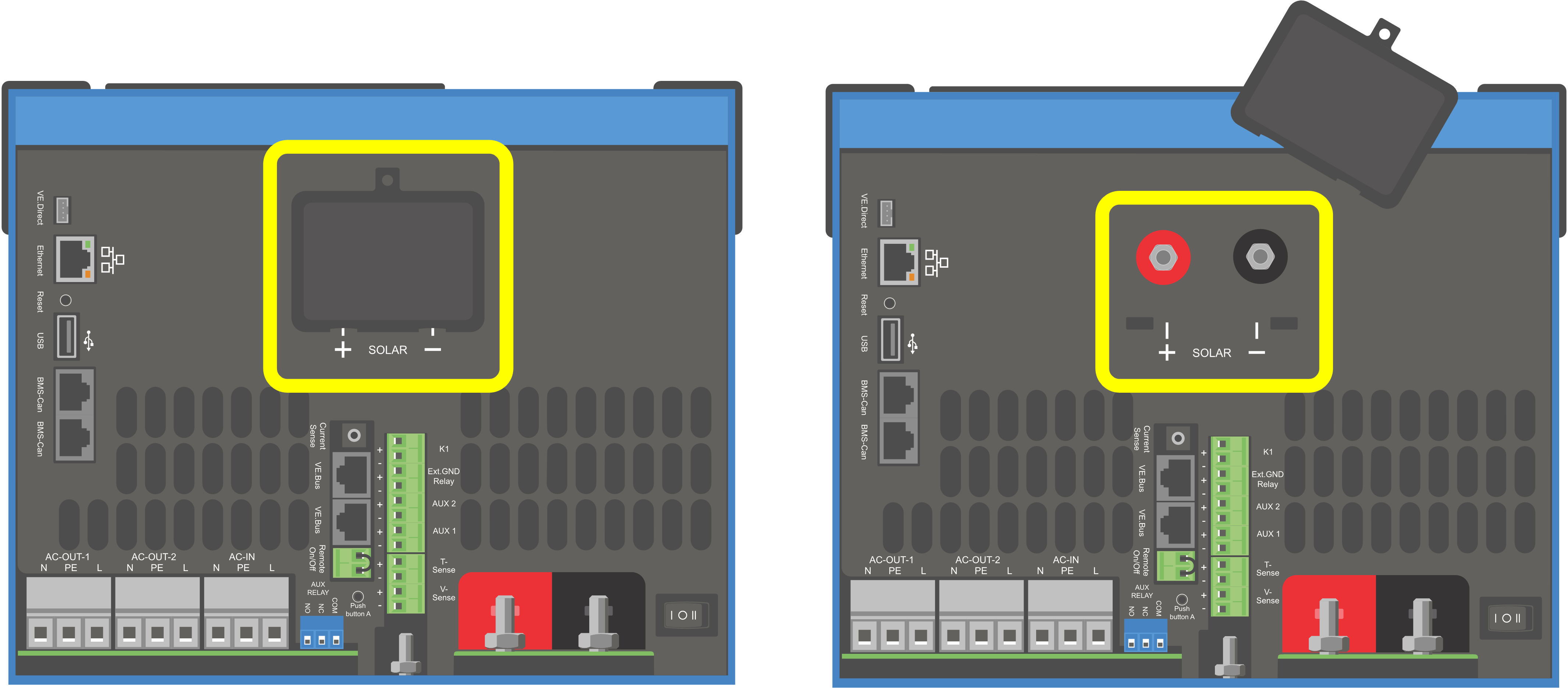

Irrota kansi aurinkopaneeliliitännöistä
Liitä paneeliryhmä aurinkopaneeliliitäntöjen M6-liitäntäpulteilla.
HUOMAUTUS: jos kytket navat väärin, PV-jännite putoaa ja säädin kuumenee, mutta ei lataa akkua.
8.5. Vaihtovirtakaapeleiden liitäntä
Varoitus
[en] This product is a safety class I device, intended for a TN system (supplied with a ground terminal for safety purposes). Its AC input and/or output terminals must be provided with uninterruptible grounding for safety purposes.
[en] High leakage current, the additional grounding point must be used with minimum 10mm2 wire. See appendix A
[en] This product is provided with a ground relay (relay H, see Appendix B) that automatically connects the Neutral output to the chassis if no external AC supply is available. If an external AC supply is provided, the ground relay H will open before the input safety relay closes. This ensures the correct operation of an earth leakage circuit breaker that is connected to the output. As the unit is isolated from the DC and therefore a DC leakage current is not possible, any RCD is useable.
[en] In a mobile installation (for example, with a shore current plug), interrupting the shore connection will simultaneously disconnect the grounding connection. In that case, the casing must be connected to the chassis (of the vehicle) or to the hull or grounding plate (of the boat). In case of a boat, direct connection to the shore ground is not recommended because of potential galvanic corrosion. The solution to this is using an isolation transformer.
Riviliittimet ovat piirilevyllä. Katso liite A.
Älä kytke nollaa ja vaihetta väärin päin, kun teet vaihtovirtasähkökytkentöjä.

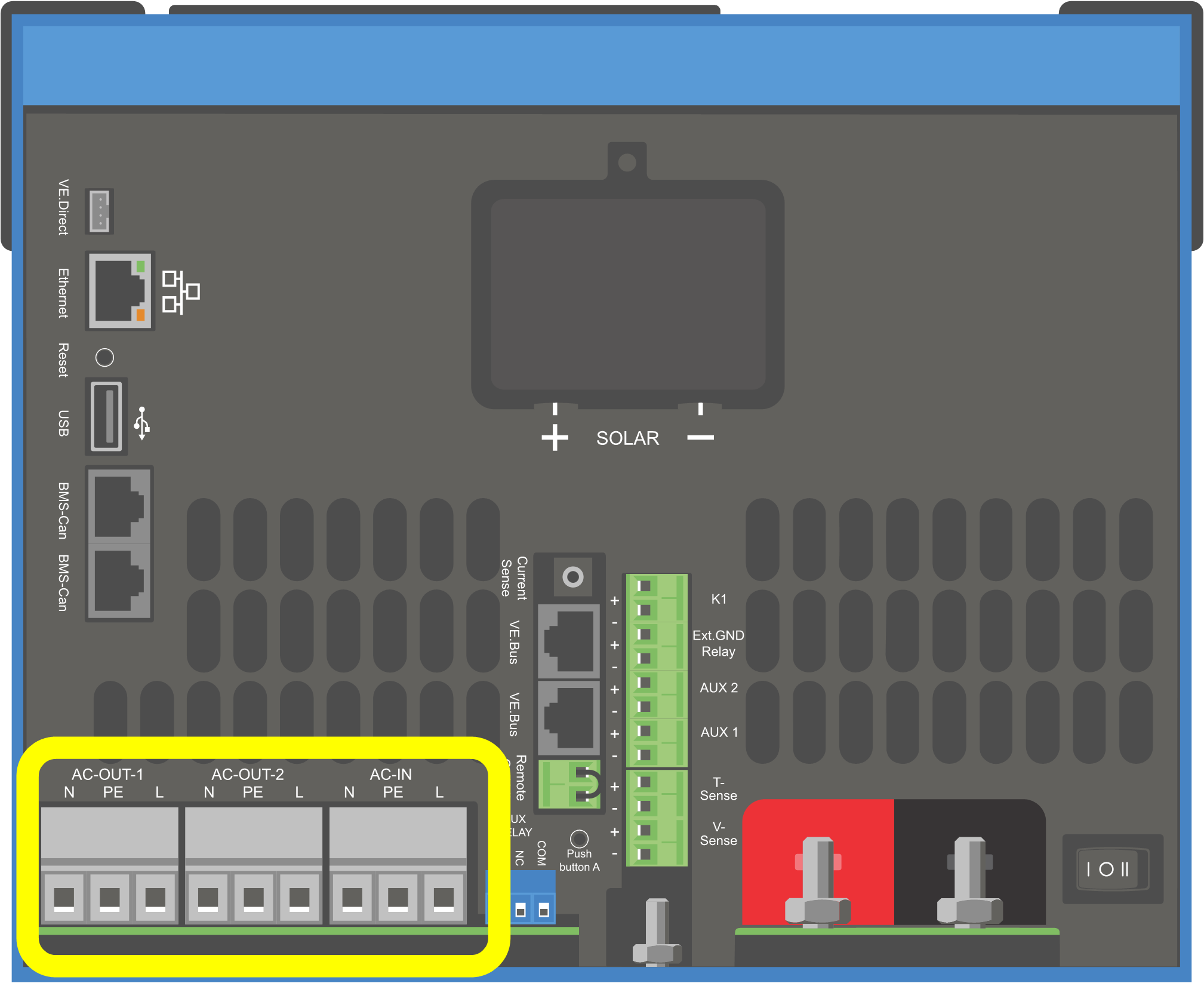

AC-in Vaihtovirran tulokaapeli voidaan kytkeä riviliittimen AC–in-liittimiin. Vasemmalta oikealle: N (nolla), PE (maadoitus) ja L (vaihe) Vaihtovirtatulo pitää suojata sulakkeella tai magneettisella virrankatkaisimella, jonka nimellisvirta on 32 A tai pienempi, ja kaapelin poikkipinta-alan on oltava mitoitettu oikein.. Jos vaihtovirran tulosyöttö on asetettu alhaisemmalle arvolle, sulake tai magneettinen virrankatkaisin tulisi mitoittaa pienemmäksi vastaavalla tavalla.
AC-out-1 Vaihtovirran lähtökaapeli voidaan kytkeä suoraan riviliittimen AC-out-liittimiin. Vasemmalta oikealle: N (nolla), PE (maadoitus) ja L (vaihe) PowerAssist-toiminnon avulla Multi voi tehostaa lähtövirtaa jopa nimellistehonsa verran (ts. 3 000 / 230 = 13 A) sellaisten jaksojen aikana, jolloin vaaditaan huipputehoa. Yhdessä 32 A:n enimmäistulovirran kanssa tämä tarkoittaa sitä, että enimmäislähtövirta on jopa 32 + 13 = 45 A. Lähtöön on kytkettävä sarjaan vikavirtasuoja ja sulake tai virrankatkaisin, jotka on mitoitettu kestämään odotettua kuormitusta, ja kaapelin poikkipinta-alan on oltava oikein mitoitettu.
AC-out-2 Käytettävissä on myös toinen lähtönapa, joka kytkee irti kuormituksensa akun käyttötapauksissa. Näihin liittimiin kytketään laitteet, joiden päällekytkentä sallitaan vain silloin, kun liittimeen AC-in-1 on kytketty vaihtovirtajännite, ts. sähköinen vedenlämmitin tai ilmastointilaite. AC-2-lähdön kuormitus kytketään pois päältä välittömästi, kun invertteri/laturi siirtyy akkutoimintaan. Kun vaihtovirtajännite on kytketty AC-in-1-liittimeen, AC-out-2 -lähdön kuorma kytketään uudelleen päälle noin 2 minuutin viiveen jälkeen. Tämän tarkoituksena on antaa generaattorin tasaantua
8.6. Valinnaiset liitännät
Myös tietyt valinnaiset liitännät ovat mahdollisia:
8.6.1. Kauko-ohjaus
Tuotetta voidaan käyttää kauko-ohjattuna kahdella tavalla.
Ulkoisella kytkimellä (liitinriman liitin M, katso liite A). Toimii vain jos laitteen kytkin on asetettu asentoon ON.
Digitaalisella MultiControl-paneelilla (kytketty yhteen kahdesta RJ45 pistokkeesta L, katso liite A). Toimii vain jos laitteen kytkin on asetettu asentoon ON.
Digitaalisessa Multi Control ‑paneelissa on pyöritettävä nuppi, jolla tulovaihtovirran enimmäisvirta voidaan asettaa: katso PowerControl ja PowerAssist.
8.6.2. Ohjelmoitava rele
Rele voidaan ohjelmoida kaikenlaisiin muihinkin sovellutuksiin, esimerkiksi generaattorin käynnistysreleeksi.
8.6.3. Ohjelmoitavat analogiset/digitaaliset tulo-/lähtöliitännät
Tuote on varustettu 2 analogisella/digitaalisella tulo-/lähtöliitännällä.
Näitä liitäntöjä voidaan käyttää moniin eri tarkoituksiin. Yhtenä käyttökohteena on tiedonsiirto litiumioniakun BMS:n salli lataus- ja salli purku ‑ohjauksen kanssa.
8.6.4. Jännitteen tunnistus (riviliittimen liitin J, katso liite A)
Mahdollisen kaapelihävikin kompensoimiseksi latauksen aikana, voidaan kytkeä kaksi anturijohdinta, joilla voidaan mitata jännitettä suoraan akussa tai positiivisessa ja negatiivisessa jakopisteessä. Käytä johdinta, jonka poikkipinta on 0,75 mm².
Akun latauksen aikana invertteri/laturi kompensoi tasavirtakaapeleiden jännitehävikin korkeintaan 1 voltin tasoon (toisin sanoen 1 V yli positiivisen liitännän ja 1 V yli negatiivisen liitännän). Jos jännitepudotus uhkaa olla suurempi kuin 1V, latausvirtaa rajoitetaan siten, että jännitepudotus pysyy 1V rajoissa.
8.6.5. Lämpötila-anturi (riviliittimen liitin J, katso liite A)
Lämpötilakompensoitua lataamista varten voidaan kytkeä lämpötila-anturi (sisältyy invertterin/laturin toimitukseen). Anturi on eristetty ja se tulee asettaa akun negatiiviseen napaan.
8.6.6. Rinnakkaiskytkentä
Kolmivaiheisissa ja rinnakkain kytketyissä järjestelmissä on käytettävä keskenään identtisiä yksiköitä. Koska tässä tilanteessa järjestelmässä voi olla vain yksi GX-laite, rinnakkais- ja/tai kolmivaihekytkennän toteuttaminen tämän tuotteen kanssa edellyttää, että kytket rinnalle saman mallisen MultiPlus-II-laitteen.
Jotta identtisten yksiköiden käyttö olisi helpompaa, suosittelemme sen sijaan käyttämään MultiPlus-II-laitetta rinnakkain kytkettävissä- ja kolmivaihejärjestelmissä, ja käyttämään ulkoista GX-laitetta.
Enintään kuusi yksikköä voidaan kytkeä rinnakkain. Jos kytket tämän tuotteen MultiPlus-II-laitteen kanssa rinnakkain kytkettyyn järjestelmään, seuraavien edellytysten on täytyttävä:
Varoitus
On hyvin tärkeää, että yksiköiden negatiiviset akkuliitännät on aina kytketty yhteen. Negatiivisessa liitännässä ei saa olla sulaketta eikä virrankatkaisinta.
Kaikki yksiköt tulee kytkeä samaan akkuun.
Enintään kuusi yksikköä voidaan kytkeä rinnakkain.
Laitteiden on oltava identtiset (pois lukien GX-laite), ja niissä on oltava sama laiteohjelmisto.
Laitteiden tasavirtaliitäntäkaapeleiden tulee olla pituudeltaan ja poikkipinta-alaltaan samanlaiset.
Jos käytetään positiivista ja negatiivista tasavirtajakelupistettä, akkujen ja tasavirtajakelupisteen välisen liitännän poikkipinta-alan tulee olla vähintään yhtä suuri kuin jakelupisteen ja yksiköiden välisten liitäntöjen vaadittavien poikkipinta-alojen summa.
Kytke aina negatiiviset akkukaapelit yhteen ennen UTP-kaapeleiden sijoittamista.
Sijoita yksiköt lähelle toisiaan, mutta kuitenkin niin, että yksiköiden alla, päällä ja sivuilla on vähintään 10 cm vapaata tilaa tuuletusta varten.
UTP-kaapeleiden tulee olla kytkettynä suoraan yhdestä yksiköstä toiseen (ja kauko-ohjauspaneeliin). Kytkentä- tai jakorasioita ei saa käyttää.
Järjestelmään voi kytkeä vain yhden kauko-ohjausvälineen (paneeli tai katkaisija). Tämä merkitsee vain yhtä GX-laitetta. Jos useita GX-malleja on tarkoitus kytkeä rinnakkain tai kolmeen vaiheeseen, GX-kortin ja muiden komponenttien välinen sisäinen kytkentä on kytkettävä irti. Tästä syystä suosittelemme käyttämään tällaisissa järjestelmissä MultiPlus-malleja, joissa ei ole yhdysrakenteista GX-ominaisuutta.
8.6.7. Kolmivaiheinen toiminta
Tuotetta voi käyttää myös kolmivaiheisessa wye (Y) ‑konfiguraatiossa. Tätä varten laitteiden välinen liitäntä toteutetaan standardeilla RJ45 UTP-kaapeleilla (samoin kuin rinnakkaiskytkennässä). Järjestelmä edellyttää lisäkonfiguraatiota.
Ennakkovaatimukset: katso osio Jännitteen tunnistus
Huomautus: tuote ei sovellu 3-vaiheisiin deltakonfigurointeihin (Δ).
Jos verkkokoodi AS4777.2 on valittu VEConfigure-työkalussa, kolmivaiheisen järjestelmän yksittäisessä vaiheessa saa olla vain 2 yksikköä rinnakkain.
Keskustele aina ensin Victron-jälleenmyyjän kanssa ja katso seuraava opas saadaksesi kattavat tiedot rinnakkais- ja kolmivaihejärjestelmistä:
https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
8.6.8. Yhdistäminen VRM-portaaliin
Tuotteen yhdistäminen VRM:ään edellyttää internet-yhteyttä. Yhteys voidaan muodostaa joko wifi-verkon kautta tai mieluiten ethernet-kaapeliyhteydellä reitittimeen, joka on yhdistetty internetiin.
VRM-sivuston tunnus on laitteen kaapeliliitäntäosion sisällä olevassa etiketissä.
Katso lisätietoja VRM:n määrityksistä julkaisusta VRM-aloitusopas.
8.7. Laiteohjelmistopäivitykset
8.7.1. Muutosloki
Muutosloki on saatavilla linkin Victron Professional kohdassa Firmware, Venus OS.
8.7.2. Internetin kautta tai microSD-kortin/USB-muistitikun avulla
Laiteohjelmisto voidaan päivittää kahdella eri tavalla:
Päivittämällä se internetin kautta joko manuaalisesti tai antamalla sen tarkistaa uudet päivitykset päivittäin
Päivittämällä se microSD-kortin tai USB-muistitikun avulla
Suora lataus internetistä
Jos käytössä on GX-laite, jossa ei ole näyttöä (ts. Venus GX tai Cerbo GX ilman GX Touch -yksikköä), avaa Remote Console (etäkäyttökonsoli) päästäksesi alla oleviin valikoihin.
Suorita päivitys internetistä siirtymällä kohtaan: Settings (asetukset) → Firmware (laiteohjelmisto) → Online updates (verkkopäivitykset).
Paina Check for updates (Tarkista päivitysten varalta).
Jos uudempi laiteohjelmistoversio on saatavilla, se näkyy kohdassa Update available (Päivitys saatavilla). Päivitä uuteen laiteohjelmistoon painamalla.
Kun GX-laite on päivitetty uuteen laiteohjelmistoon, varmista, että tarkistat asennuksesi asetukset.
Huomaa
[en] Note that for most system applications our advise is to keep automatic updates disabled; as is also the default factory setting.
[en] Instead, update the system at a convenient moment; when people are on location and ready to revert to a previous system and/or troubleshoot in case of issues.
MicroSD-kortti tai USB-muistitikku
MicroSD-kortin tai USB-muistitikun avulla tapahtuvaa päivitystä kutsutaan offline-päivitykseksi. Käytä tätä menettelyä, kun päivität laitteen, jota ei ole yhdistetty internetiin.
Vaihe 1. Lataus
Hanki uusin swu-tiedosto:
Huomaa, että samat tiedostot ja muutosloki on saatavilla linkissä Victron Professional. Käytettävissä on myös dropbox-yhteys, joten saat aina uusimman tiedoston kannettavalle tietokoneellesi.
Vaihe 2. Asenna päivitys microSD-kortille tai USB-muistitikulle
Tallenna tiedosto USB-muistitikun tai microSD-kortin juurihakemistoon.
Vaihe 3. Kytke tallennusväline
Huomaa, että laite antaa varoituksen Not using media for storing logs (Tallennusvälinettä ei käytetä lokitietojen tallennukseen). Voit jättää varoituksen huomioimatta.
Vaihe 4. Käynnistä päivitys
Siirry kohtaan Settings → Firmware → Offline updates.
Paina Check for updates
Jos microSD-kortilla tai USB-muistitikulla oleva laiteohjelmisto on uudempi kuin laitteessa oleva, näyttöön tulee kohta Update available, jota painamalla voit käynnistää päivitysprosessin.
8.7.3. Edellisen laiteohjelmistoversion palautus
Voit palauttaa edellisen laiteohjelmistoversion käyttöön kahdella eri tavalla:
Tallennetun laiteohjelmiston varmuuskopiointitoiminnolla tai
lataamalla laiteohjelmistotiedoston, tallentamalla sen microSD-muistikortille tai USB-muistitikulle, ja asentamalla sen SD-muistikortilta/USB-asemalta.
Tallennetun laiteohjelmiston varmuuskopiointitoiminto
Tämä toiminto mahdollistaa siirtymisen nykyisen ja edellisen laiteohjelmistoversion välillä. Se ei edellytä internet-yhteyttä tai SD-muistikorttia.
Siirry kohtaan Settings (Asetukset) → Firmware (Laiteohjelmisto) → Stored backup firmware (Tallennettu laiteohjelmiston varmuuskopio).
Seuraava näyttö sisältää käynnissä olevan laiteohjelmistoversion ja laiteohjelmistoversion, joka voidaan käynnistää.
Napsauta Press to boot (Paina käynnistääksesi), kun haluat käynnistää käyttäen tallennettua laiteohjelmistoversiota.
Järjestelmä käynnistyy tallennetulla laiteohjelmistoversiolla ja edellinen laiteohjelmistoversio tallennetaan sen sijaan.
Tietyn laiteohjelmistoversion asentaminen SD-muistikortilta/USB-asemalta
Joissakin tilanteissa voi olla tarpeen ladata ja asentaa jokin tietty laiteohjelmistoversio manuaalisesti (esim. vanhempi laiteohjelmistoversio, jota ei ole tallennettu GX-laitteessa kohtaan Stored backup firmware (Tallennettu laiteohjelmistoversion varmuuskopio)). Tässä luvussa selitetään, kuinka tämä tehdään.
Vanhat Venus OS -laiteohjelmistoversiot ovat ladattavissa täällä: https://updates.victronenergy.com/feeds/venus/release/images/
Jos käytössä on MultiPlus-II GX tai EasySolar-II GX, valitse nanopi-kansio.
Valitse tarvitsemasi version swu-tiedosto.
Tallenna swu-tiedosto USB-muistitikun tai MicroSD-kortin juurihakemistoon.
Aseta USB-muistitikku tai MicroSD-muistikortti GX-laitteeseen.
Huomaa, että laite antaa varoituksen Attached storage contains a firmware image, not using for data logging. (Kytketty tallennusväline sisältää laiteohjelmisto-levykuvan. Ei käytetä tiedonkeruuseen.) Voit jättää varoituksen huomioimatta.
Siirry kohtaan Settings (Asetukset) → Firmware (Laiteohjelmisto) → Install firmware from SD/USB (Asenna laiteohjelmisto SD-muistikortilta/USB-asemalta).
Laiteohjelmistoversion tulisi näkyä kohdassa Firmware found (Laiteohjelmisto löydetty). Asenna napsauttamalla sitä.
Huomaa
Huomaa, että vaikka backporting ei yleisesti ottaen ole ongelma, jotkut asetukset voivat palautua oletusarvoihin. Varmista tämä erikseen.
