Cerbo GX Manual

Para seguir este manual, certifique-se de que a interface do utilizador «Nova IU» está ativada no seu dispositivo GX: Definições → Geral → Ecrã e Aspeto → Interface do utilizador.

A interface do utilizador oferece uma disposição organizada e intuitiva que simplifica o acesso e melhora a visibilidade dos dados.

Características

A página Resumo proporciona uma visão geral de dados essenciais do sistema através de um widget circular que pode ser personalizado.

As barras circulares configuráveis no lado esquerdo mostram a energia importada/exportada da rede elétrica, produção de energia solar e, se disponível, uma saída do alternador de dispositivos suportados, como o Wakespeed WS500 ou Orion XS. O widget central, composto por anéis e um ecrã central, mostra o estado do armazenamento de energia e, se configurado, informações sobre o nível do depósito e/ou a temperatura. As barras circulares na direita proporcionam um resumo do consumo de energia. As opções de configuração estão disponíveis em Definições → Geral → Ecrã e Aspeto → Página Resumo: Nível 1..4: Defina cada nível para visualizar o SoC da bateria ou algum tipo de fluido. Detalhes do depósito: Escolha entre Sem etiquetas, Mostrar volume do depósito ou Mostrar percentagem. Ecrã central: Ajuste os dados apresentados em Detalhes do centro. Para ajustar as unidades de dados da temperatura, do volume ou da energia elétrica, aceda a Definições → Geral → Visualização e Aspeto → Unidades de dados. Para obter mais informação, consulte a secção seguinte.

A disposição proporciona uma visão abrangente do sistema num único local, permitindo uma monitorização, controlo e gestão simples.

A página de Visão Geral está dividida em três secções: Esquerda: Widgets para as fontes de energia como Rede Elétrica, Carregadores Solares, Genset CC, Alternadores e Energia Eólica Centro: Armazenagem de energia e conversão Direita: A visão geral da Carga que inclui Cargas CA, EVCS, Cargas essenciais e Cargas CC Um botão na parte superior esquerda (acessível a partir de todas as páginas) abre o painel de controlo, proporcionando acesso rápido a: Controlos ESS Controlos de ligar/desligar gerador Controlos do inversor/carregador Controlos do carregador Controlos do inversor Controlos da estação de carregamento EV Todos os itens com um contorno azul podem ser acionados por toque para abrir uma visualização detalhada.

O submenu de Unidades de Dados permite configurar as unidades e os formatos de visualização usados na «interface» do dispositivo GX.

Temperatura: Selecione a unidade utilizada nos valores de temperatura: Celsius Fahrenheit

Volume: Selecione a unidade utilizada nas medições do volume: Metros cúbicos Litros Galões (EUA) Galões (Imperial)

Visualização da energia elétrica: Selecione como os valores elétricos são visualizados: Potência (W) Corrente (A) Misto (CA em W, CC em A)

Formato: Selecione o formato das coordenadas usado nos dados GPS: Graus, minutos e segundos (p. ex., 52° 20’ 41.6” N, 5° 13’ 12.3” E) Graus decimais (p. ex., 52.34489, 5.22008) Graus e minutos decimais (p. ex., 52° 20.693 N, 5° 13.205 E)

Unidade de velocidade: Selecione a unidade usada nos valores de velocidade: Quilómetros por hora Metros por segundo Milhas por hora Nós

O painel Comutador é um painel de controlo de acesso rápido, disponível através do ecrã tátil, da Consola Remota, da aplicação Marine MFD HTML5 ou do VRM, para gerir as funções de comutação em veículos, barcos ou sistemas estacionários.

Quando utilizar a aplicação Marine MFD HTML5, o painel Comutador está disponível no monitor MFD, o que permite controlar os relés integrados GX, os dispositivos Shelly compatíveis e os comutadores virtuais Node-RED.

Dispositivos compatíveis

Um botão no canto superior esquerdo da interface do utilizador abre este painel, permitindo o controlo sobre saídas digitais, relés e outros sistemas em dispositivos compatíveis. Este botão só é visível quando um dispositivo compatível está ligado.

O layout do painel Switch é determinado pela configuração definida no menu Configuração de cada dispositivo ligado. As saídas podem ser agrupadas para simplificar a interface, o que é especialmente útil quando se gerem múltiplas saídas.

Os dispositivos compatíveis com o painel Switch são configurados através do menu Configuração do dispositivo. Estão disponíveis as seguintes opções: Nome: Defina um nome personalizado para a saída. Grupo: Atribua a saída a um grupo. As saídas no mesmo grupo são apresentadas num bloco partilhado no painel Switch. Tipo de saída: Selecione o tipo de saída pretendido (consulte a secção abaixo). Mostrar os controlos: Quando desativado, a saída não será apresentada no painel Switch. Opções disponíveis: Desligado - Não apresenta os controlos em nenhum local. Sempre - Apresenta os controlos no painel Comutador.

Elementos de controlo compatíveis: A maior parte dos elementos de controlo listados abaixo apenas está disponível com a integração de Comutador Virtual (Node-RED). Normalmente, os dispositivos de comutação por «hardware» proporcionam os primeiros três controlos de saída básicos. Momentâneo: A saída está ativa apenas enquanto pressionada. Alternar: a saída muda de estado em cada premência. Regulável: permite controlar a saída variável, por exemplo, na iluminação ou na velocidade do ventilador. Controlo de deslize da temperatura: Permite definir uma temperatura alvo. Controlo de deslize básico: Controlo de deslize genérico para regular os valores. Comutador escalonado: Proporciona um controlo de ligar/desligar com modos selecionáveis (por exemplo, ligar/desligar ventilador com três níveis de velocidade). Pendente: Permite selecionar uma opção numa lista (por exemplo, selecionar um modo que afeta o fluxo Node-RED). Entrada numérica: Permite introduzir um valor numérico específico. Comutador de três estados: Ligar / Desligar / Auto. Controlo da bomba de porão: Permite alternar entre Automático e Ligado (cancelamento manual). Seletor de cores: Permite selecionar as cores e o brilho para a iluminação RGB.

A página Embarcação destina-se a embarcações elétricas e híbridas, que combina, num único ecrã, a informação sobre o estado da bateria, as RPM do motor, os dados de GPS e o acionamento elétrico.

Os dados podem ser recebidos através de NMEA 2000 ou CANopen (VE.Can) para sistemas de propulsão elétrica compatíveis, a partir de um SmartShunt Victron configurado como um Medidor de Energia CC – Acionamento Elétrico, ou através da integração Node-RED personalizada. São compatíveis com embarcações de vários cascos e configurações de dois motores, como acionamentos elétricos a bombordo e estibordo configuráveis.

A página Barco aparece no menu, juntamente com as páginas Resumo e Visão Geral, e também pode ser acedida remotamente através de VRM ou num ecrã GX.

Para uma breve introdução à página Barco e às suas funcionalidades, veja o vídeo abaixo:

4.7.2. Como integrar

A página Embarcação pode combinar os dados de diferentes origens, como o GPS e os sistemas de propulsão elétrica. A integração é possível através dos dispositivos Victron, das redes NMEA 2000, CANopen ou de soluções personalizadas. As opções seguintes mostram como conectar os dados de GPS e propulsão ao dispositivo GX.

GPS Rato GPS através de USB - consulte Conectar um GPS USB GPS através de NMEA 2000 - consulte Ligar um GPS NMEA 2000 Victron Energy GX GSM ou LTE 4G com antena GPS - consulte GX LTE 4G Integração Node-RED personalizada Propulsão Elétrica Victron Energy SmartShunt, configurado para Contador de Energia CC → Acionamento Elétrico - consulte Modo de monitorização da carga CC Sistema de propulsão habilitado para NMEA 2000 PGNs 128002, 127490 e 127494 Integração CANopen Integração Node-RED personalizada

4.7.3. Exemplos de integração

Exemplo 1: SmartShunt

Para barcos com apenas um SmartShunt a medir um acionamento elétrico, a página Barco mostra: Potência de propulsão Tempo restante Consumo de carga CA/CC SoC% da bateria

Exemplo 2: SmartShunt com GPS

Igual ao Exemplo 1, com GPS. A página Barco mostra: Potência de propulsão Tempo restante SoC% da bateria Velocidade do barco

Exemplo 3: Motor de propulsão integrado através de NMEA 2000

Para a propulsão integrada através de NMEA 2000, a página Barco mostra: SoC% da bateria Tempo restante Consumo de carga CA/CC Consumo de potência de propulsão Indicação de direção para a marcha em frente/ponto morto/marcha atrás (F/N/R) RPM do motor

Exemplo 4: Motor de propulsão integrado através de NMEA 2000 com GPS

Igual ao Exemplo 3, com GPS. A página Barco mostra: SoC% da bateria Tempo restante Consumo de carga CA/CC Consumo de potência de propulsão Indicação de direção para a marcha em frente/ponto morto/marcha atrás (F/N/R) RPM do motor Velocidade do barco

4.7.4. Configuração e monitorização do dispositivo GX

A página Barco pode ser personalizada de acordo com as suas preferências. Selecione as unidades de dados que melhor se adaptam à sua aplicação, enquanto a escala do medidor para potência, velocidade e RPM é definida automaticamente ou pode ser ajustada manualmente, se necessário.

Para permitir a página de Embarcação, aceda a Definições → Geral → Visualização e Aspeto → Embarcação de Página e ative-a.

Configure as suas unidades de dados preferidas através de Definições → Geral → Visualização e Aspeto → Unidades de dados: Potência, corrente ou misto (CA em W e CC em A) Velocidade em km/h, mph ou nós Os valores mínimo e máximo para os medidores de potência, velocidade e RPM podem ser configurados através de Definições → Geral → Visualização e Aspeto → Intervalos de medição mínima e máxima.

Monitorização do dispositivo GX

Um controlador de motor ou E-drive ligado aparece na lista Dispositivos e proporciona informações como: Parâmetros de CC (tensão, corrente e potência) RPM do motor Direção do motor Temperatura do motor Temperatura do controlador Opção para ajustar como direção do motor invertida Esta opção inverte a direção do motor mostrada na página Embarcação. Para os casos em que a instalação física do motor resulta numa comunicação da direção invertida. Ativar esta opção afeta apenas a representação visual na «interface» do utilizador e não altera a rotação real do motor ou a configuração do controlador. Submenu Dispositivo

O menu Dispositivo proporciona informação adicional ao E-Drive ou controlador do motor ligado e permite definir um nome personalizado para uma identificação clara.

4.7.5. Integração CANopen para sistemas de propulsão elétrica

O Venus OS é compatível com o perfil CANopen para integrar sistemas de propulsão elétrica e controladores de motor Sevcon e Curtis, o que permite realizar a monitorização na página GX de Embarcação e no VRM.

Os dados do motor e de RPM são atualizados oito vezes por segundo para uma animação fluida dos medidores O dispositivo GX apresenta notificações e mensagens de erro recebidas dos sistemas e dos controladores CANopen compatíveis.

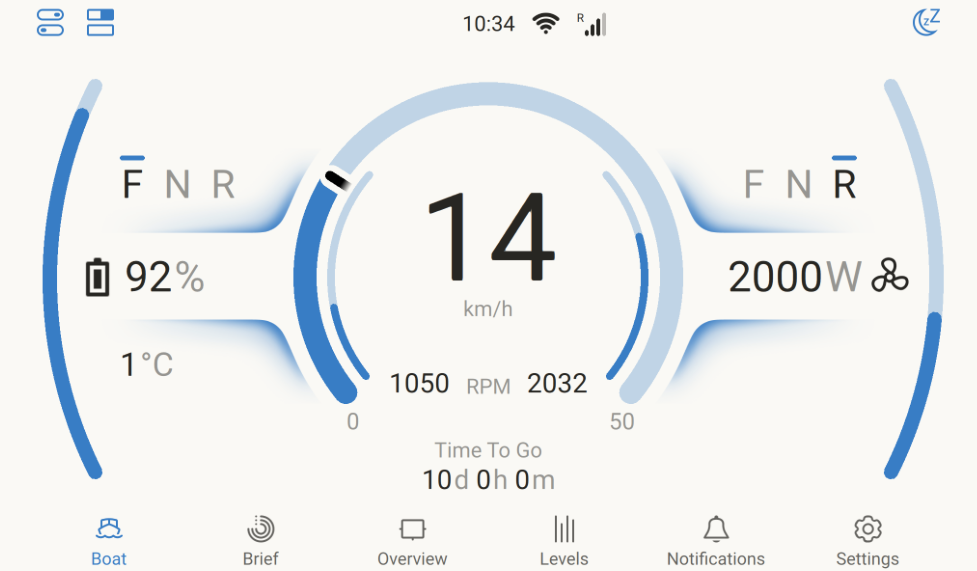

4.7.6. Assistência para configuração de vários cascos / dois motores

O Venus OS é compatível com configurações de vários cascos / dois motores.

Nos sistemas de acionamento elétrico duplo, os seguintes parâmetros são compatíveis:

E-drives direito e esquerdo configuráveis As RPM e a direção de acionamento são apresentadas separadamente por acionamento Direção de acionamento por motor Potência de propulsão agregada de ambos os E-drives A página Embarcação indica quando um ou mais acionamentos estão a regenerar energia

Quando os dois motores estão conectados, a configuração da página Embarcação (Definições → Geral → Visualização e Aspeto → página Embarcação) proporciona mais opções e permite atribuir o E-drive ao lado esquerdo e direito, respetivamente.

4.7.7. Monitorização VRM

Os dados relevantes para o sistema de propulsão elétrica são disponibilizados no VRM, incluindo os dados detalhados na secção Avançado do VRM.

A página de verificação de Modificações está disponível em Definições → Geral. Fornece uma indicação clara se o dispositivo GX está a ser executado na sua configuração padrão ou se foi modificado.

Esta página ajuda os utilizadores, instaladores e distribuidores a reconhecer rapidamente as modificações no sistema e, se necessário, a restaurar o dispositivo para a sua configuração padrão. Isto reduz o tempo gasto com suporte e resolução de problemas.

Para verificar o estado do suporte: Aceda a Definições → Geral → Estado do suporte (verificação de modificações). Reveja o estado exibido: Padrão – itens apresentados a verde, significando que não foram modificados. Modificado – itens apresentados a laranja, significando que o item foi alterado em relação à sua configuração padrão. Nota: Os artigos apresentados a laranja são suportados e fornecidos pela Victron Energy. No entanto, a utilização incorreta pode afetar a estabilidade do sistema. Durante a resolução de problemas, desative primeiro estes itens. O dispositivo GX também monitoriza o espaço livre na partição de dados e emite um alarme quando o espaço disponível desce abaixo dos 10 %. Importante Uma partição de dados completa só é uma preocupação em dispositivos GX que executam a Imagem Venus OS Large imagem ou em sistemas que foram modificados para utilização avançada. Para aumentar o espaço livre, siga as instruções na documentação do Victron Node-RED/Signal.

A definição do perfil de segurança da Rede permite controlar a forma como os dados são intercambiados localmente (através de Ethernet ou WiFi) remotamente (através de VRM).

Pode escolher entre três perfis:

As alterações no perfil de segurança podem ser efetuadas em Definições → Geral → Acesso e segurança → Perfil de segurança da rede local no menu Definições.

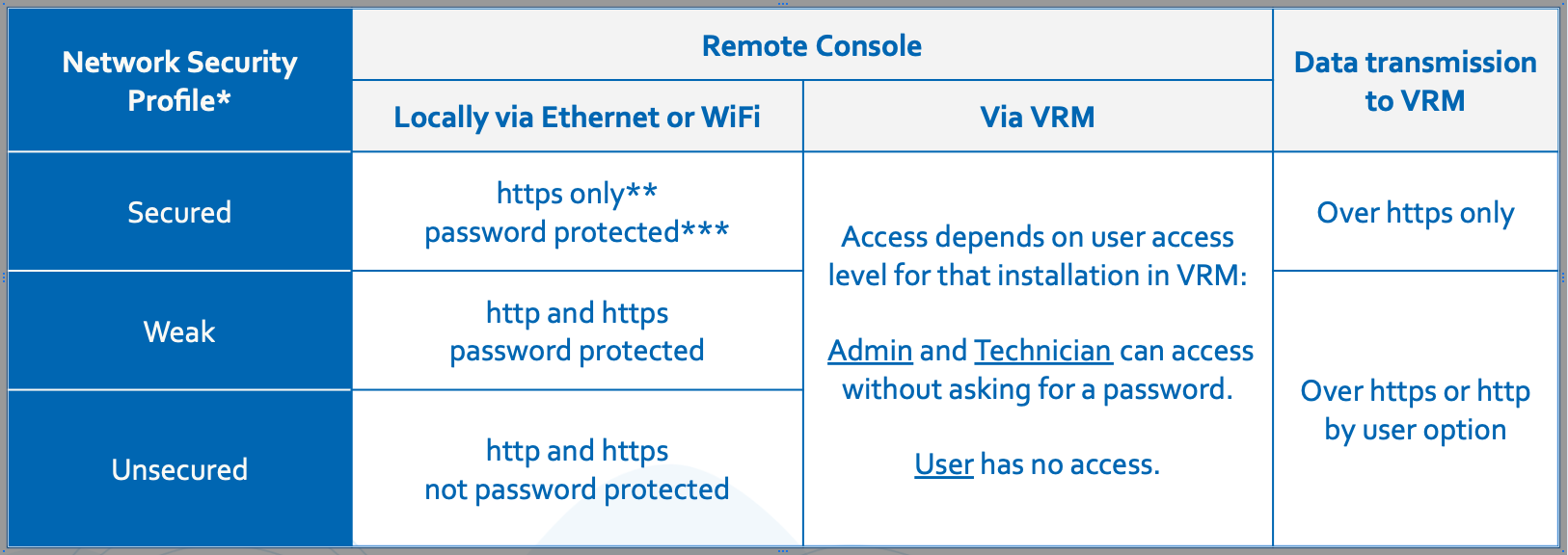

Dados do Perfil de segurança da rede

Recuperar uma senha perdida de acesso de rede

Se a senha de acesso da rede se perder, pode ser reiniciada com um dos seguintes métodos, dependendo do modelo de dispositivo GX:

Notas:
