2. Snabbstartsguide
Programmet Blue Smart IP67 Charger är utformat för att monteras permanent genom att använda monteringslisterna på laddarens bas.
Identifiera/tillhandahåll en passande och säker plats för laddaren på en icke-antändbar underlag, med minst 10 cm fritt utrymme runt omkring laddaren samt bra naturligt luftflöde/ventilation. Installera inte eller placera inte laddaren direkt ovanpå batteriet eller i ett slutet utrymme tillsammans med batteriet.
Montera Blue Smart IP67 Charger vertikalt med DC-strömkabeln och AC-försörjningskabeln nedåt och fäst den med lämpliga kullriga skruvar/flänsskruvar genom monteringshålen.

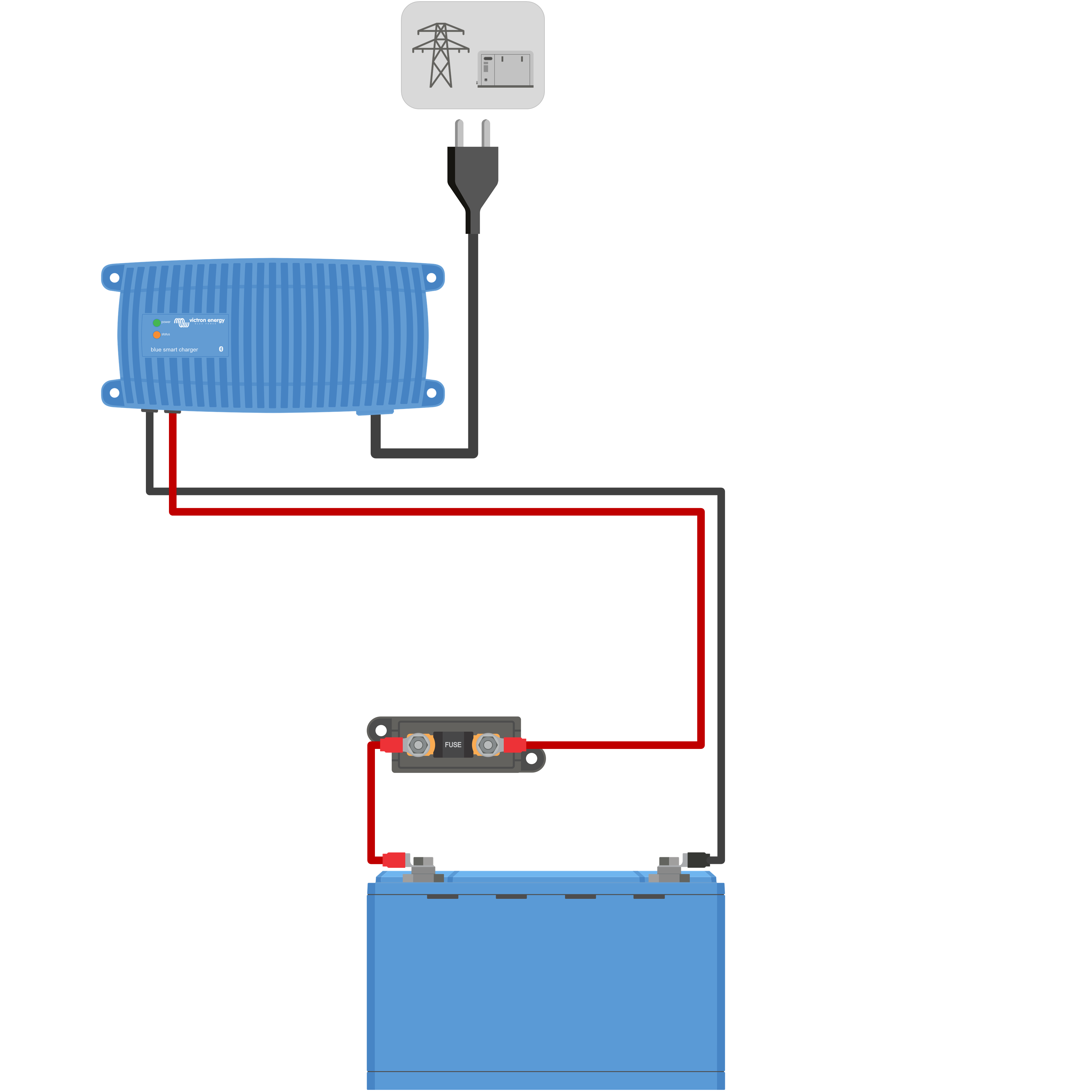

Anslut DC-strömkabeln (fäst i laddaren) till batteriets eller DC-systemets distributionsbuss. Om det behövs kan den medföljande DC-strömkabeln kortas och/eller avslutas på nytt för att passa installationen.
Det finns särskilda instruktioner för kabelanslutningar för att ladda ett batteri som är installerat inuti ett fordon. Se avsnittet ”Installation > ”Anslutningar” för mer information.
Anslut Blue Smart IP67 Charger:s AC-strömkabel till ett eluttag. Efter en kort fördröjning kommer STRÖM-LED-lamporna att tändas och STATUS-LED-lampan att börja blinka snabbt.
Välj det laddningsläge och den laddningsströmbegränsning som är mest lämpliga för batterityp och kapacitet.
Inställning med VictronConnect:
Använd en Bluetooth-anpassad enhet (mobiltelefon eller surfplatta), öppna appen VictronConnect och hitta Blue Smart IP67 Charger i den lokala enhetslistan och anslut sen till enheten (standardpinkoden finns på etiketten på back på laddaren, eller försök med 000000 om etiketten saknas).
Välj symbolen Inställning (kugghjul i det övre högra hörnet) för att nå ”Inställningssidan”.

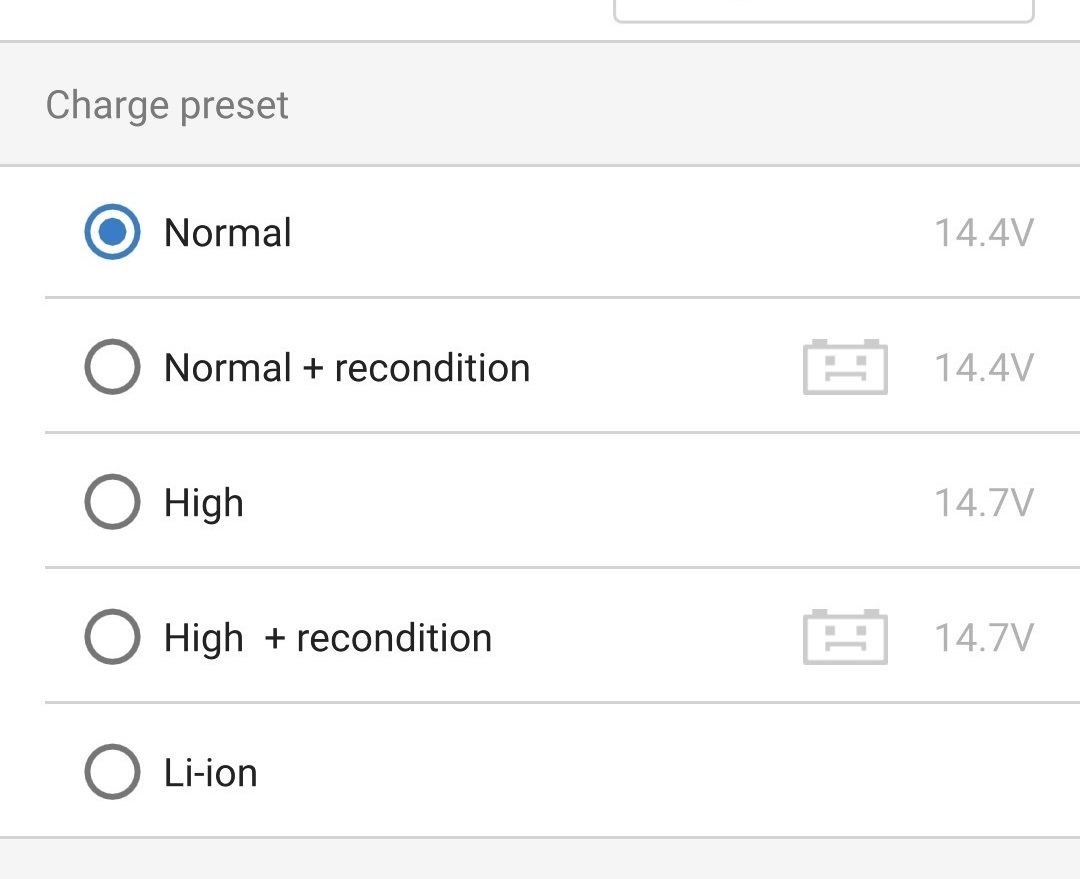

Välj det mest lämpliga integrerade laddningsläget (Normal, Normal + Rekonditionering, Hög, Hög + Rekonditionering eller litiumjon) från menyn för laddningsförinställningar.
Om den högsta laddningsmärkströmmen är för hög ska du aktivera lågströmsläge. Se avsnittet ”Inställning > Inställning med VictronConnect” för instruktioner.
Alla inställningar sparas och går inte förlorade om laddaren kopplas från huvudnätet eller batteriet.
När LED-lampan för STATUS blinkar långsamt har laddaren övergått till absorptionssteget (bulksteget är komplett) och batteriet är laddat till ungefär 80 % (eller >95 % för litiumjonbatterier) och kan åter sättas i drift om så önskas.
När LED-lampan för STATUS lyser har laddaren övergått till floatsteget (absorptionssteget är komplett) och batteriet är fulladdat (100 %) och kan åter sättas i drift om så önskas.
När LED-lampan för STATUS är släckt har laddaren övergått till förvaringsläge (floatsteget är slutfört) för att hålla batteriet fulladdat. Batteriet kan lämnas med kontinuerlig laddning under en längre period.
Koppla från strömförsörjningen till AC-strömkabeln för att avsluta laddning.
