Вироби лінійки Blue Smart IP22 Charger призначені для стаціонарного встановлення за допомогою монтажних виступів, передбачених на опорній поверхні зарядного пристрою.
Виберіть/підготуйте придатне та безпечне місце для встановлення зарядного пристрою на основі з негорючого матеріалу, з вільним простором не менш ніж 10 см навколо зарядного пристрою та достатньою природною циркуляцією повітря/вентиляцією; не встановлюйте зарядний пристрій на акумулятор, безпосередньо над акумулятором або в герметично замкненому акумуляторному відсіку.
Встановіть Blue Smart IP22 Charger вертикально, клемами донизу; закріпіть відповідними гвинтами із циліндричною/фланцевою головкою через монтажні отвори/прорізи.

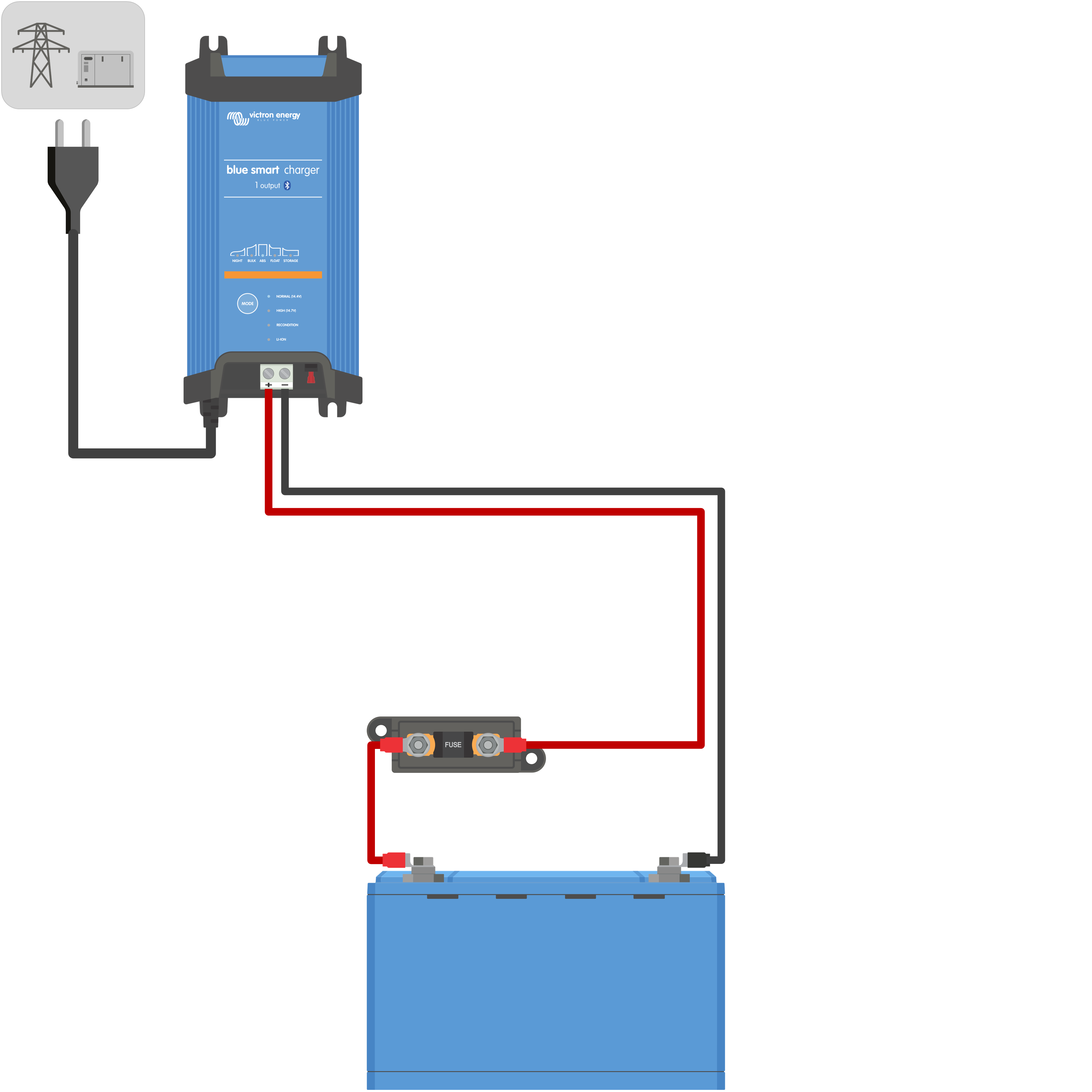

Зніміть клемну кришку, потім встановіть відповідний силовий кабель постійного струму між Blue Smart IP22 Charger клемами АКУМУЛЯТОРА (затягніть гвинти клем із моментом 2,4 Нм і знову встановіть клемну кришку) й акумулятором або розподільною шиною системи постійного струму.
Існують особливі вимоги щодо під’єднання проводів для заряджання акумулятора, встановленого в автомобілі; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки».
Під’єднайте кабель живлення змінного струму пристрою Blue Smart IP22 Charger до розетки; після невеликої затримки загоряться світлодіоди, що вказують на поточний режим і етап заряджання.
Виберіть режим заряджання та обмеження зарядного струму, що найкраще відповідають типу та ємності акумулятора.
Для налаштування з панелі зарядного пристрою:

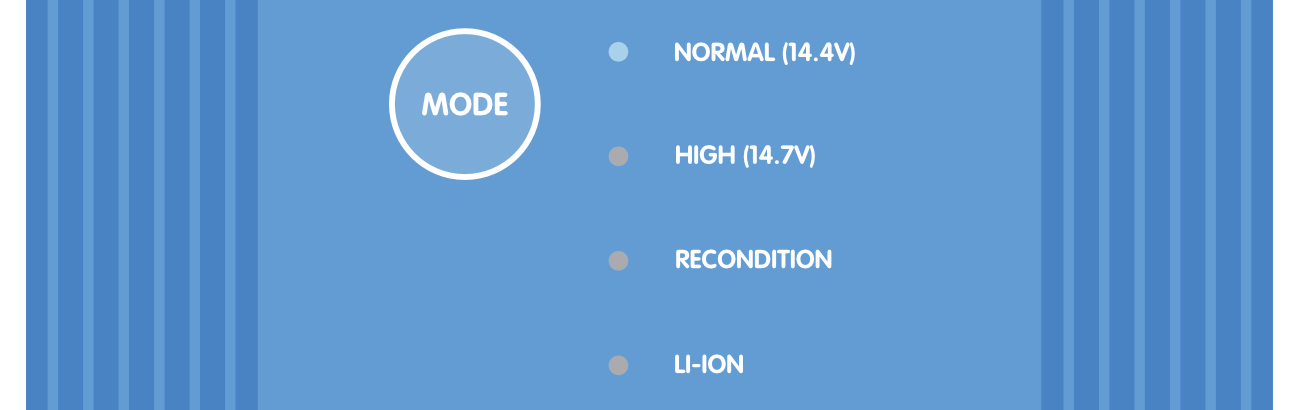

Перемикання між інтегрованими режимами заряджання (Normal (Звичайний), Normal + Recondition (Звичайний + відновлення), High (Високий), High + Recondition (Високий + відновлення) або Li-ion (Літій-іонний)) та вибір оптимального режиму здійснюється натисканням кнопки MODE (РЕЖИМ) на панелі пристрою Blue Smart IP22 Charger.
Поруч з активним режимом заряджання (NORMAL / HIGH / LI-ION) (ЗВИЧАЙНИЙ / ВИСОКИЙ / ЛІТІЙ-ІОННИЙ) світиться світлодіод, а також світиться світлодіод RECONDITION (ВІДНОВЛЕННЯ), якщо цей режим був увімкнений.
Якщо максимальний номінальний зарядний струм є надто високим, увімкніть режим низького струму; див. інструкції в розділі «Налаштування > Налаштування з панелі зарядного пристрою».
Для налаштування через додаток VictronConnect:
Відкрийте додаток VictronConnect на мобільному телефоні або планшеті з функцією Bluetooth і знайдіть пристрій Blue Smart IP22 Charger у розділі локальних пристроїв (Local) на екрані Device list (Перелік пристроїв), а потім підключіться до пристрою (PIN-код за замовчуванням вказаний на етикетці на зарядному пристрої; якщо етикетка відсутня, спробуйте ввести код 000000).
Перейдіть на екран налаштувань (Settings), натиснувши на значок шестерні у верхньому правому куті екрана.

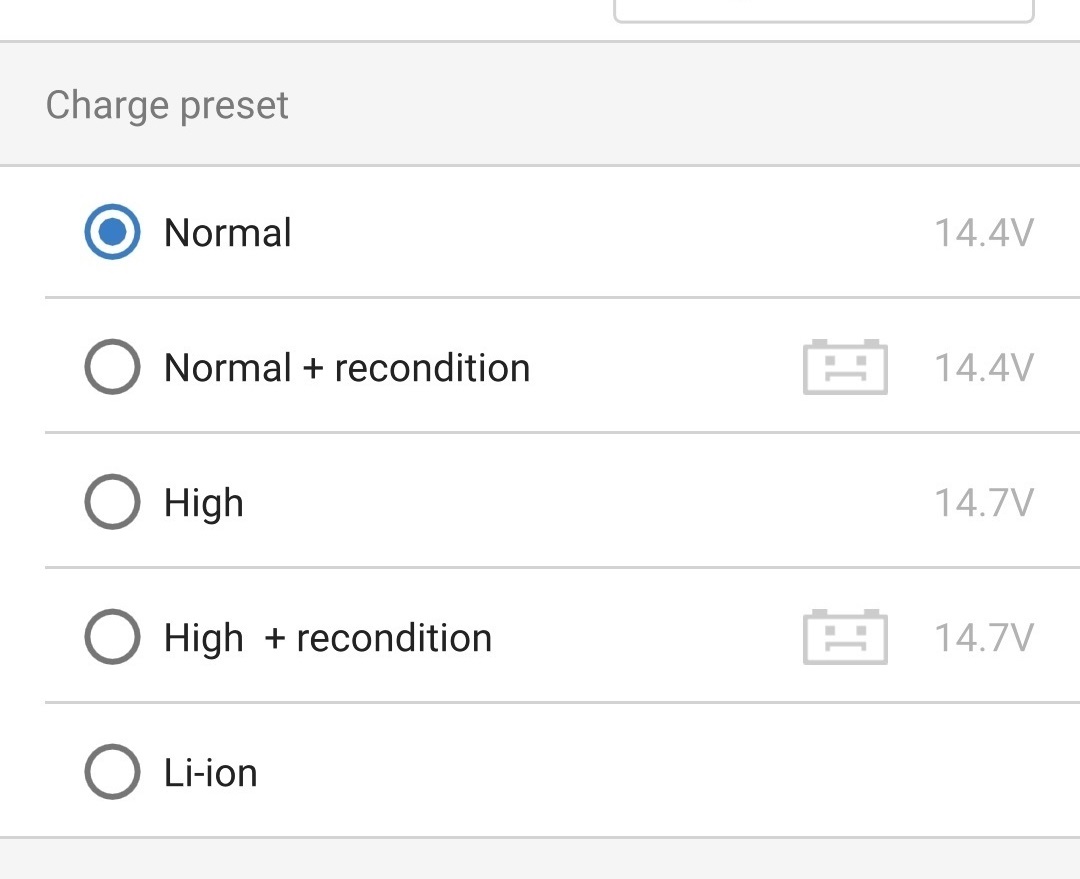

Виберіть найбільш придатний вбудований режим заряджання (Normal (Звичайний), Normal + Recondition (Звичайний + відновлення), High (Високий), High + Recondition (Високий + відновлення) або Li-ion (Літій-іонний)) у меню вбудованих режимів.
Якщо максимальний номінальний зарядний струм є надто високим, увімкніть режим низького струму; див. інструкції у розділі «Налаштування > Налаштування через додаток VictronConnect».
Усі налаштування зберігаються і не будуть втрачені після від’єднання зарядного пристрою від електромережі або від акумулятора.
Коли світиться світлодіод ABS, значить, зарядний пристрій перейшов на етап поглинання (основний етап заряджання завершено); зараз акумулятор заряджений приблизно на 80 % (або >95 % для літій-іонних акумуляторів), і в разі потреби ви можете відновити його експлуатацію.
Коли світиться світлодіод підтримання заряду (FLOAT), значить, зарядний пристрій перейшов на етап підтримання заряду (етап поглинання завершено); зараз акумулятор повністю (на 100 %) заряджений і готовий до повернення в експлуатацію.
Коли світиться індикатор збереження (STORAGE), значить, зарядний пристрій перейшов на етап збереження (етап підтримання заряду завершено); для підтримання повного заряду акумулятор можна заряджати безперервно протягом тривалого часу.
Щоби припинити процес заряджання, від’єднайте кабель живлення змінного струму від електромережі.
