Світлодіоди пристрою Blue Smart IP22 Charger можна використовувати для визначення поточного стану заряджання та інших робочих даних.
Див. можливі стани світлодіодних індикаторів та їхнє значення в таблиці нижче:
Роботу пристрою Blue Smart IP22 Charger можна контролювати в режимі реального часу та/або після завершення циклу заряджання за допомогою мобільного телефона або планшета з функцією Bluetooth та додатком VictronConnect; зокрема, це стосується перегляду даних, що оновлюються в реальному часі, про вихідну напругу зарядного пристрою, вихідний струм, поточний етап заряджання, статистичних даних циклу заряджання, попереджень, аварійних сигналів і помилок.
Після встановлення з’єднання Bluetooth із зарядним пристроєм, на трьох інформаційних екранах (екран стану (STATUS), екран графіків (GRAPH) та екран даних за минулі періоди (HISTORY)) з’являються детальні дані. На цих екранах відображаються різні дані моніторингу або дані за останні 40 циклів заряджання; потрібний екран можна вибрати, натиснувши на відповідний заголовок або свайпом для переходу між екранами.
Ключові дані та повідомлення також можна переглядати та контролювати безпосередньо на екрані з переліком локальних пристроїв Device list (Перелік пристроїв) додатка VictronConnect без підключення до зарядного пристрою за допомогою функції миттєвого зчитування (Instant readout).

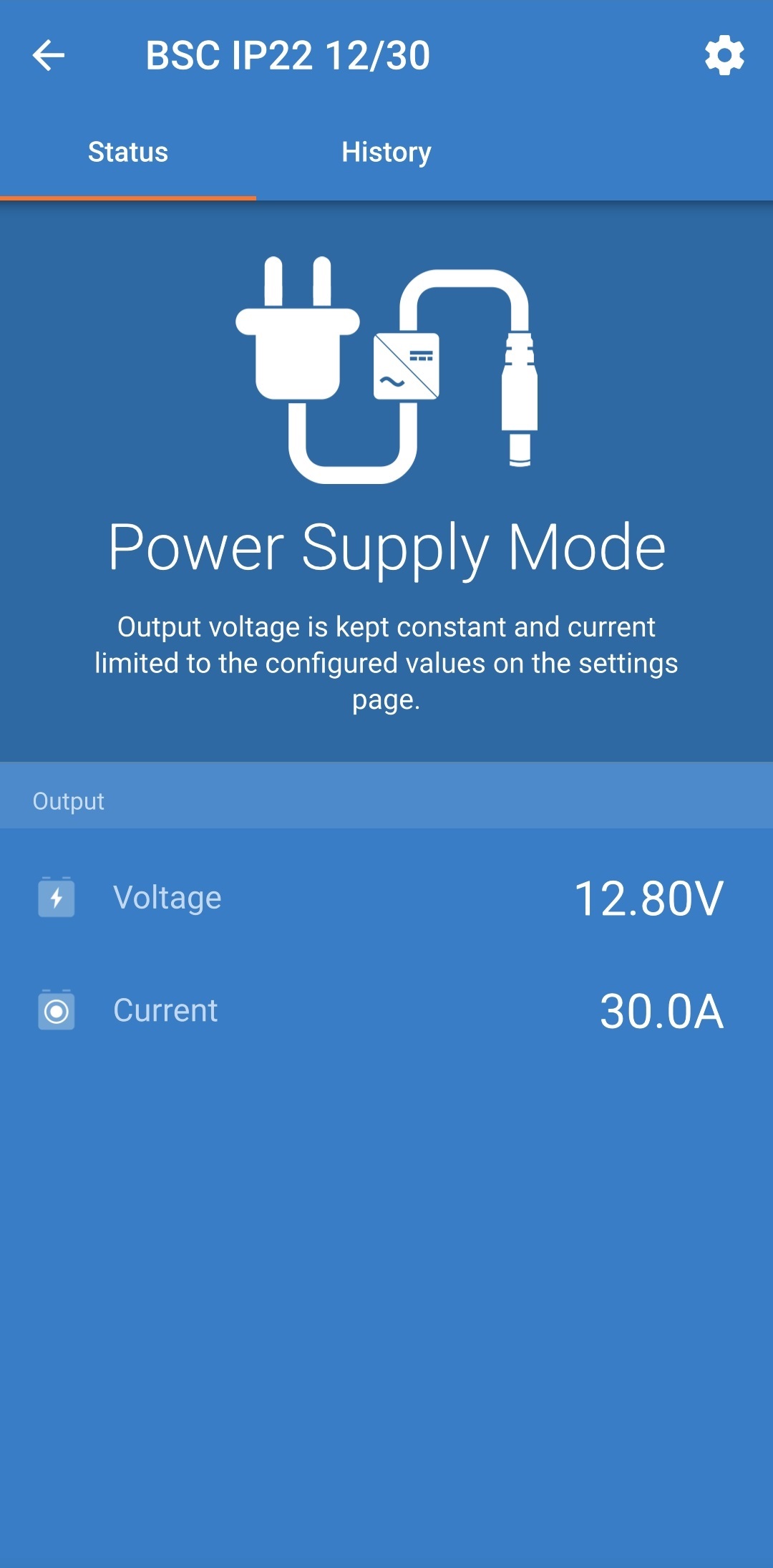

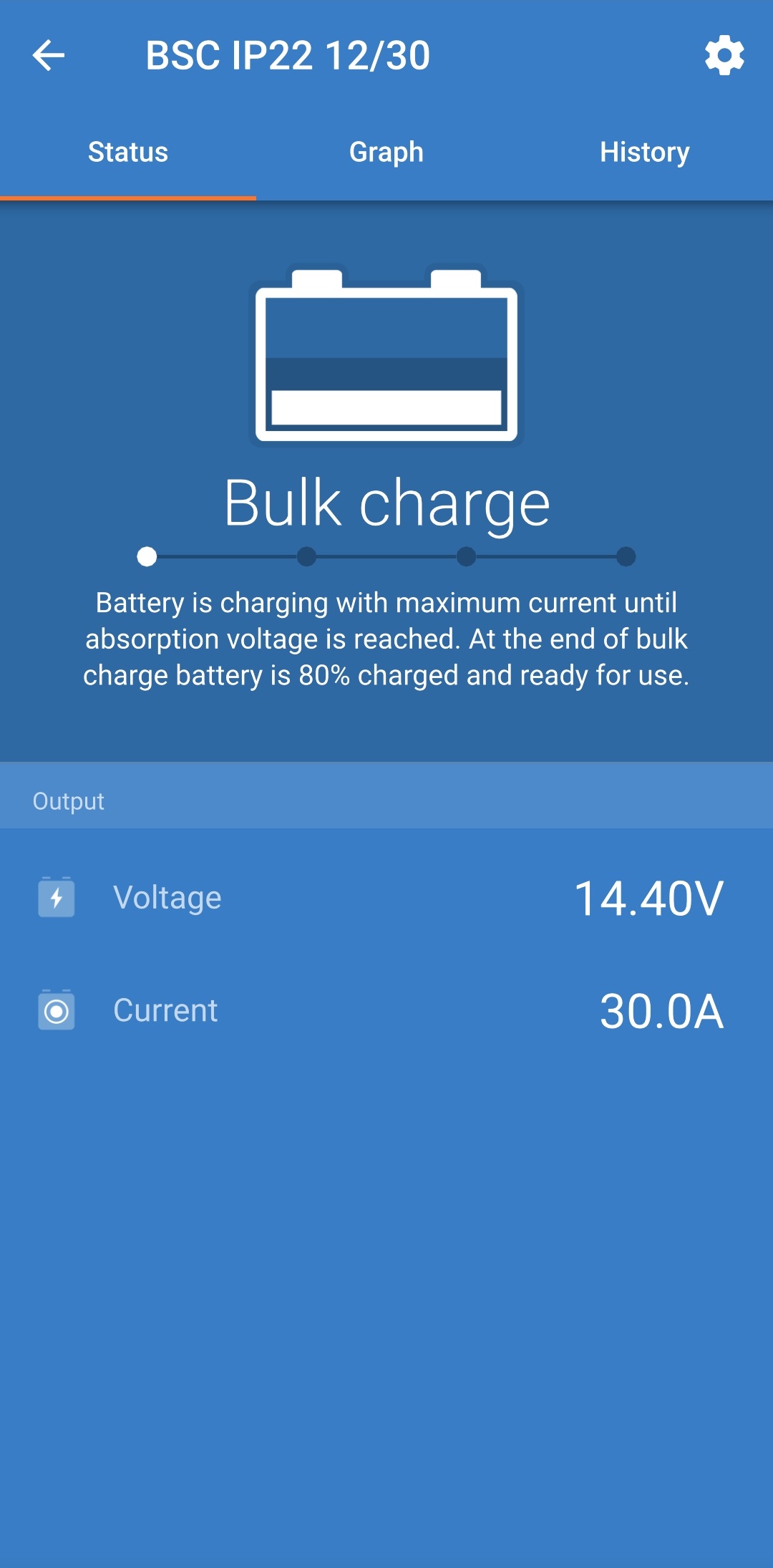

Екран стану (Status) є основним інформаційним екраном; на ньому відображається режим роботи пристрою (зарядний пристрій або блок живлення), активний етап заряджання (у режимі зарядного пристрою), напруга акумулятора та зарядний/вихідний струм.
Ці дані оновлюються в режимі реального часу в міру виконання зарядного циклу.

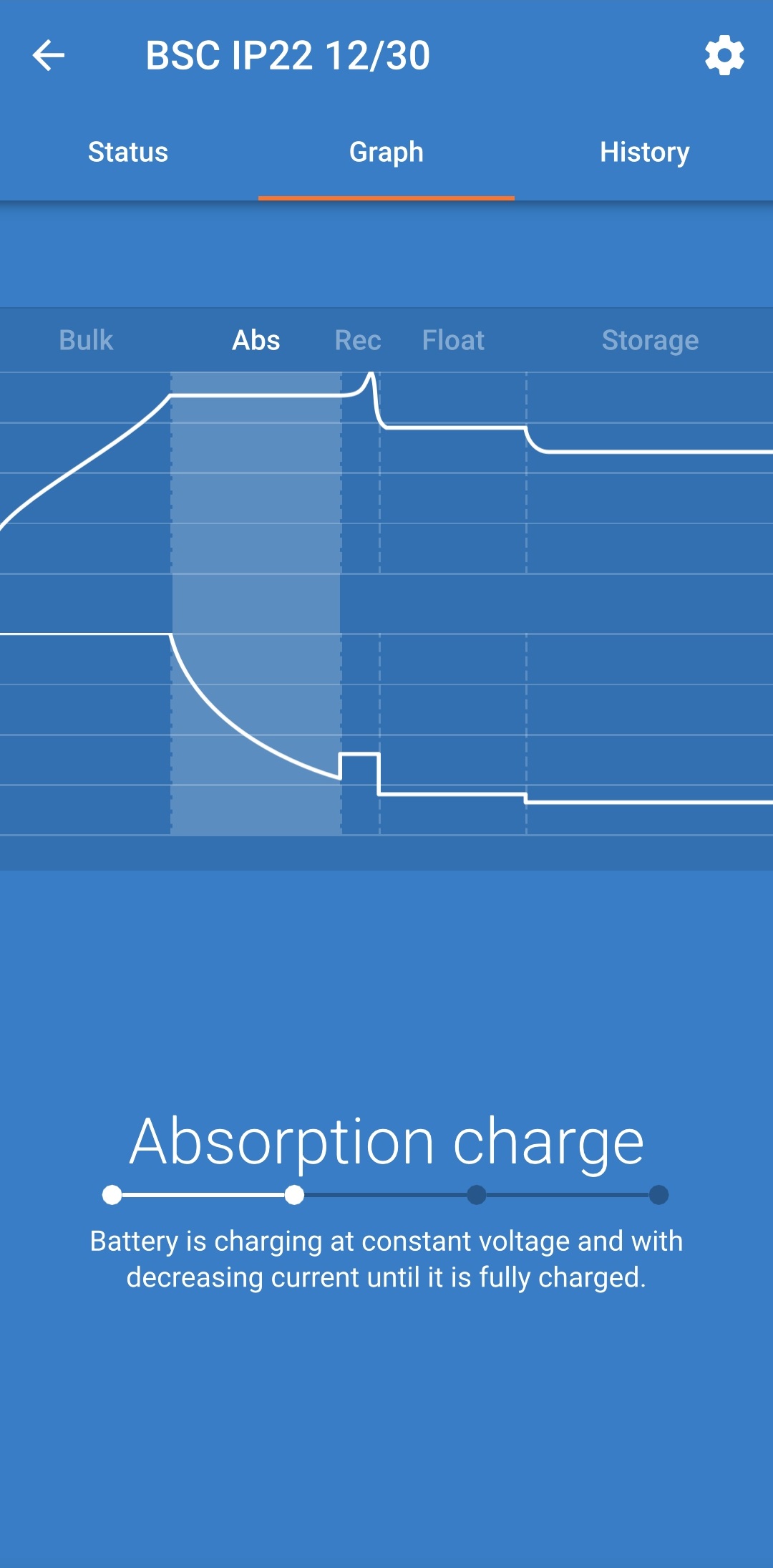

На екрані графіків (Graph) надається просте для розуміння графічне представлення кожного етапу заряджання з прив’язкою до типових значень напруги акумулятора та зарядного струму.
На ньому також зазначений активний етап заряджання з його коротким описом.

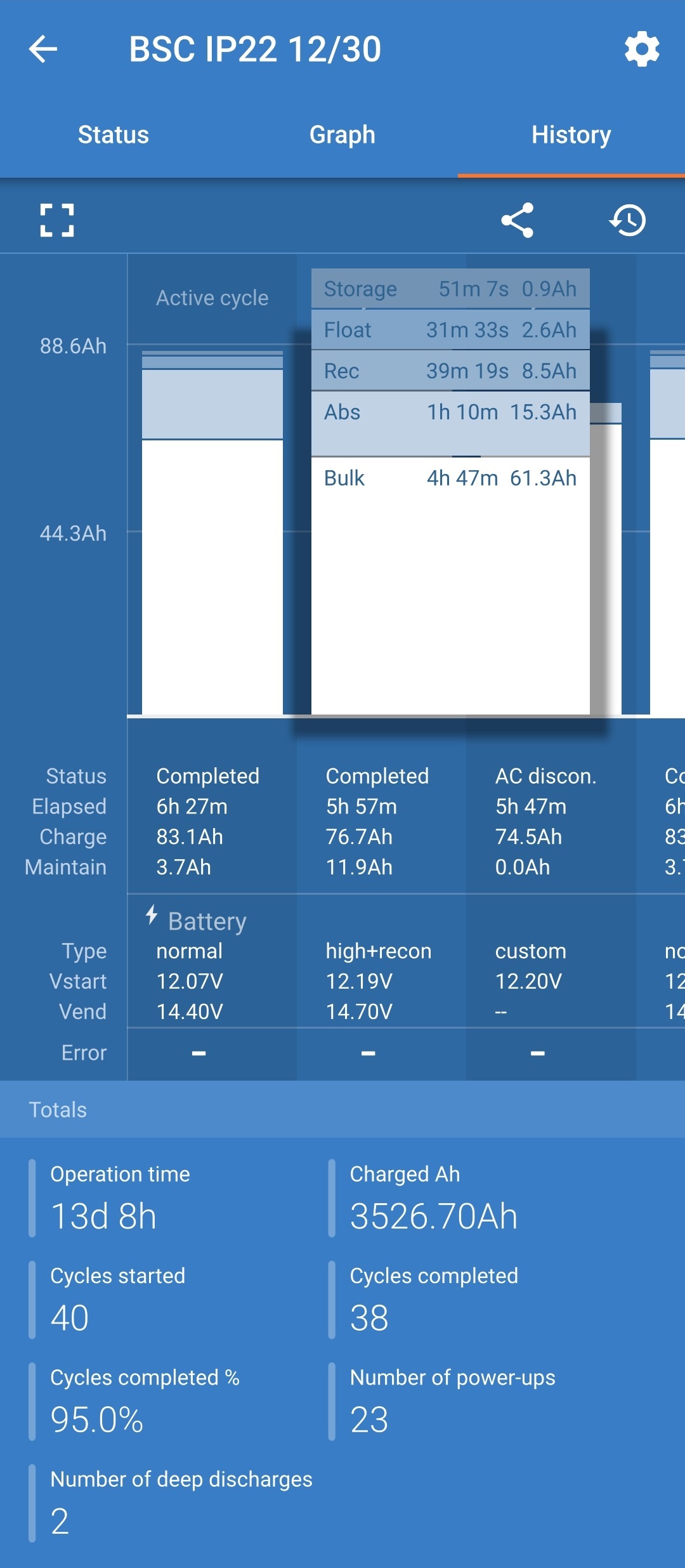

Екран даних за минулі періоди (History) є дуже потужним інструментом, оскільки містить дані про використання зарядного пристрою за весь час експлуатації та детальні статистичні дані про останні 40 циклів заряджання (навіть якщо цикл заряджання був виконаний лише частково).

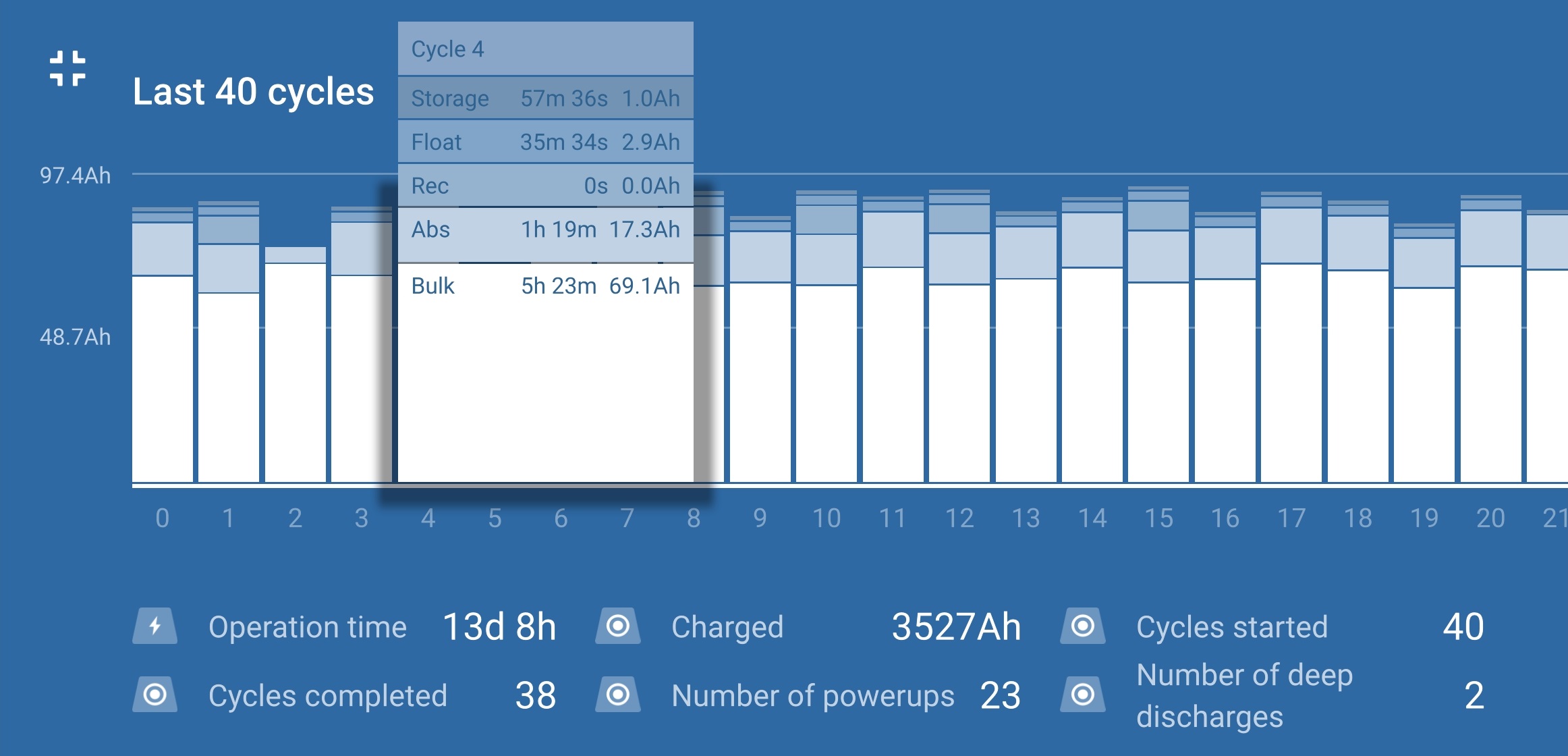

При виборі повноекранного режиму перегляду дані відображаються з альбомною орієнтацією екрана з одночасним охопленням значно більшої кількістю днів.
Огляд етапів циклу
Розширювана гістограма, що показує час перебування на кожному етапі заряджання і ємність заряду (в А·год), надану під час кожного з етапів
Стан
Вказує, чи був цикл заряджання успішно завершений або його було завершено достроково/перервано з будь-якої причини, разом із зазначенням причини
Час, що минув
Час, що минув із початку етапів перезаряджання (основного етапу та етапу поглинання)
Заряджання
Загальна ємність, надана під час етапів перезаряджання (основного етапу та етапу поглинання)
Підтримання
Загальна ємність, надана під час етапів підтримання заряду (етапи підтримання заряду, збереження та відновлення)
Тип
Тип режиму циклу заряджання: це або вбудований режим зі стандартними налаштуваннями, або режим налаштуваннями користувача
Vstart
Напруга акумулятора на момент початку заряджання
Vend
Напруга акумулятора на момент завершення заряджання (завершення етапу поглинання)
Помилки
Показує помилки, які могли виникнути під час виконання циклу заряджання, включно з кодом помилки та описом
Час роботи
Загальний час роботи за весь час експлуатації зарядного пристрою
Заряджено А·год
Загальна ємність заряду, що була надана за весь час експлуатації зарядного пристрою
Кількість запущених циклів
Загальна кількість розпочатих циклів заряджання за весь час експлуатації зарядного пристрою
Кількість завершених циклів
Загальна кількість завершених циклів заряджання за весь час експлуатації зарядного пристрою
Відсоток завершених циклів, %
Відсоткове значення завершених циклів заряджання за весь час експлуатації зарядного пристрою
Кількість разів подачі живлення
Кількість разів, коли на зарядний пристрій подавалось живлення, за весь час експлуатації зарядного пристрою
Кількість глибоких розрядів
Кількість разів, коли зарядний пристрій заряджав глибоко розряджений акумулятор, за весь час експлуатації зарядного пристрою
Пристрої модельного ряду Blue Smart IP22 Charger мають функцію миттєвого зчитування Instant readout (потрібна прошивка версії 3.61 або вище), яка дозволяє контролювати/переглядати важливі дані та повідомлення з кількох сумісних пристроїв безпосередньо на екрані з переліком локальних пристроїв додатка VictronConnect без необхідності встановлення повного з’єднання Bluetooth з пристроєм.
Основні переваги функції миттєвого зчитування порівняно з традиційним повним з’єднанням Bluetooth:
За допомогою функції миттєвого зчитування відображаються всі важливі дані, отже, не потрібно встановлювати повне з’єднання Bluetooth для більшості завдань моніторингу
Засіб для більш швидкого та зручного контролю/перегляду важливих даних, без необхідності встановлення повного з’єднання Bluetooth і навігації між екранами
Можливість одночасно переглядати в режимі реального часу дані з кількох сумісних пристроїв та порівнювати їх на одному екрані; завдяки цьому не потрібно послідовно підключатися до кількох пристроїв та запам’ятовувати дані
Дальність передачі даних за допомогою функції миттєвого зчитування перевищує дальність повного з’єднання Bluetooth, оскільки використовується лише один спосіб передачі зашифрованих даних, на відміну від двостороннього зв’язку
Функція миттєвого зчитування дозволяє відображати для Blue Smart IP22 Charger безпосередньо на екрані з переліком локальних пристроїв додатка VictronConnect такі дані:
Вихідна напруга
Вихідний струм
Етап заряджання
Попередження та повідомлення про аварійні сигнали
Повідомлення про помилки
За замовчуванням функція миттєвого зчитування вимкнена, і її можна активувати через додаток VictronConnect з мобільного телефона або планшета з функцією Bluetooth.
Для ввімкнення функції миттєвого зчитування виконайте такі дії:
Під’єднайте кабель живлення змінного струму пристрою Blue Smart IP22 Charger до розетки; після невеликої затримки загоряться світлодіоди, що вказують на поточний режим і етап заряджання.
Відкрийте додаток VictronConnect на мобільному телефоні або планшеті з функцією Bluetooth і знайдіть пристрій Blue Smart IP22 Charger у розділі локальних пристроїв (Local) на екрані Device list (Перелік пристроїв), а потім підключіться до пристрою (PIN-код за замовчуванням вказаний на етикетці на зарядному пристрої; якщо етикетка відсутня, спробуйте ввести код 000000).

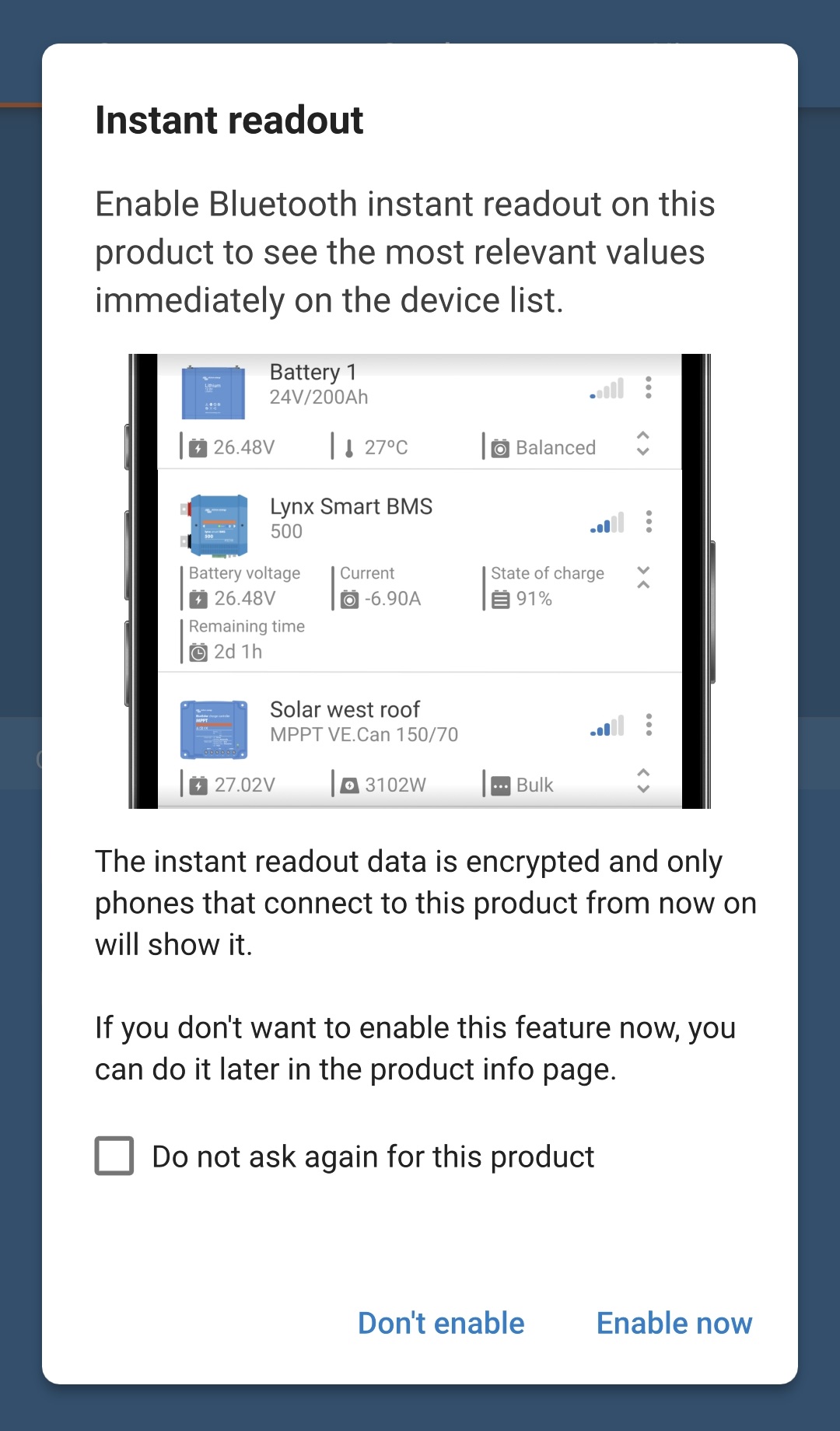

Після короткої затримки з’явиться спливаюче діалогове вікно функції миттєвого зчитування:
Коли з’явиться спливаюче діалогове вікно Instant readout (Миттєве зчитування), натисніть Enable now (Увімкнути зараз), щоб увімкнути функцію миттєвого зчитування; перейдіть до кроку 9.
Якщо спливаюче діалогове вікно функції миттєвого зчитування не з’явиться, можливо, було вимкнено автоматичне надання запитів або прошивки цього зарядного пристрою не підтримує функцію миттєвого зчитування та потребує оновлення (функція миттєвого зчитування потребує прошивки версії 3.61 або вище); перейдіть до кроку 4.

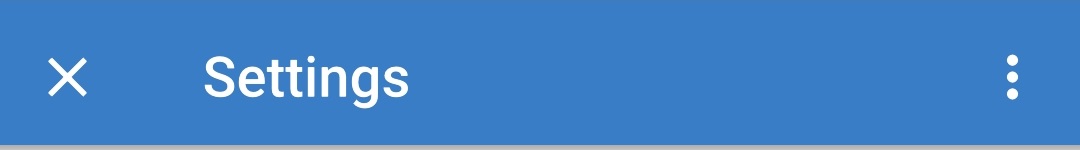

Перейдіть на екран налаштувань (Settings), натиснувши на значок шестерні у верхньому правому куті екрана.

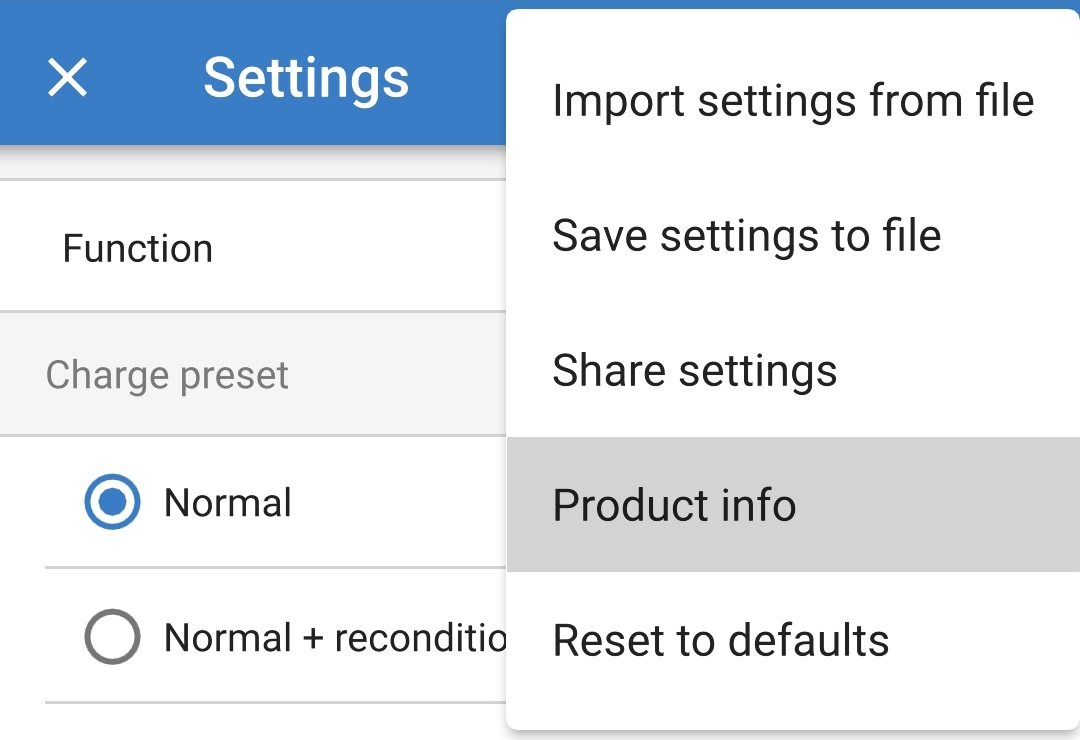

Натисніть на піктограму меню опцій пристрою (три вертикальні крапки у верхньому правому куті), щоб відкрити розкривне меню параметрів пристрою.

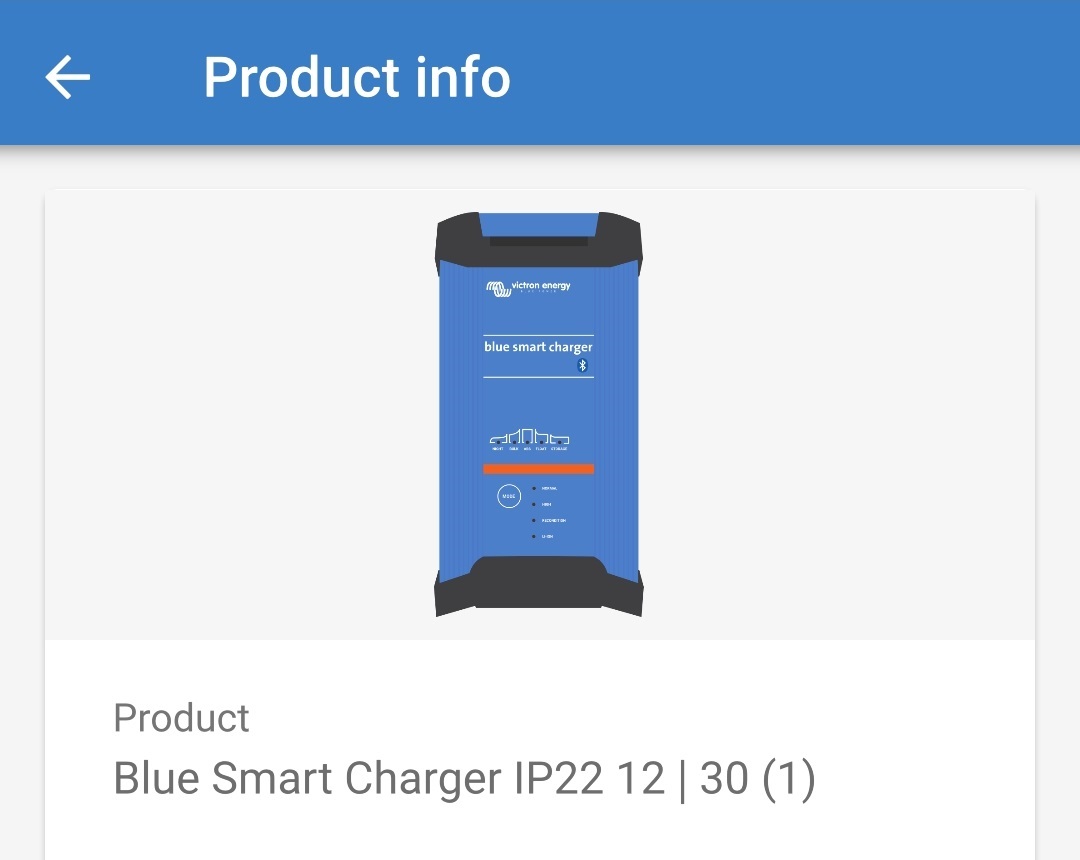

Виберіть пункт Product info (Інформація про виріб) у розкривному меню, щоби перейти до екрана інформації про виріб.

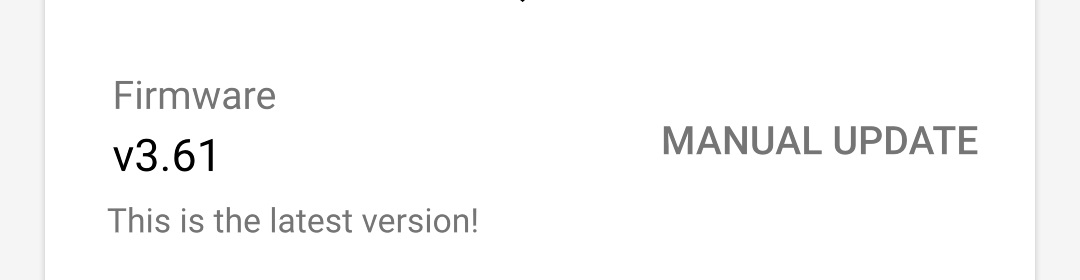

Переконайтесь, що прошивка зарядного пристрою підтримує функцію миттєвого зчитування:
Якщо встановлена прошивка версії v3.61 або вище, перейдіть до кроку 8.
Якщо встановлена прошивка версії нижче v3.61, оновіть прошивку до останньої версії, а потім повторіть весь процес; додаткова інформація наведена в розділі «Налаштування > Оновлення прошивки».

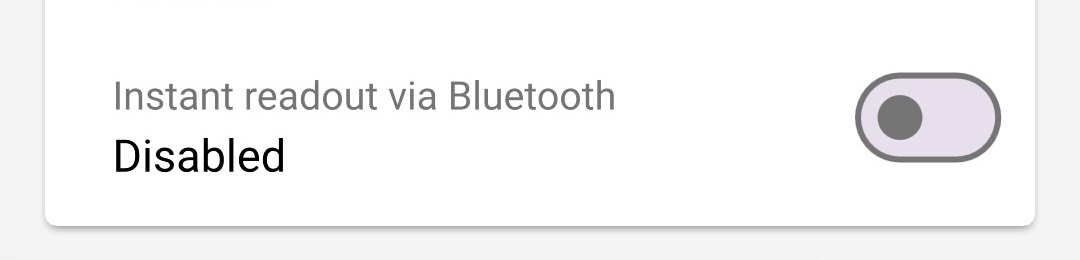

Увімкніть перемикач навпроти поля Instant readout via Bluetooth (Миттєве зчитування через Bluetooth), щоб увімкнути функцію миттєвого зчитування.
Коли функція миттєвого зчитування ввімкнена, під полем Instant readout via Bluetooth (Миттєве зчитування через Bluetooth) з’являться відповідні дані.
Якщо вам потрібні дані шифрування (MAC-адреса та ключ шифрування), виберіть SHOW (ПОКАЗАТИ) у полі даних функції миттєвого зчитування, щоб відкрити спливаюче діалогове вікно даних шифрування для миттєвого зчитування; ці дані не потрібні для звичайного використання функції через додаток VictronConnect; вони можуть знадобитися лише для розширеної інтеграції даних миттєвого зчитування з Bluetooth-пристроями та додатками інших виробників.
Завершіть поточний сеанс зв’язку Bluetooth, повернувшись до переліку локальних пристроїв на екрані Device list (Перелік пристроїв) додатка VictronConnect.

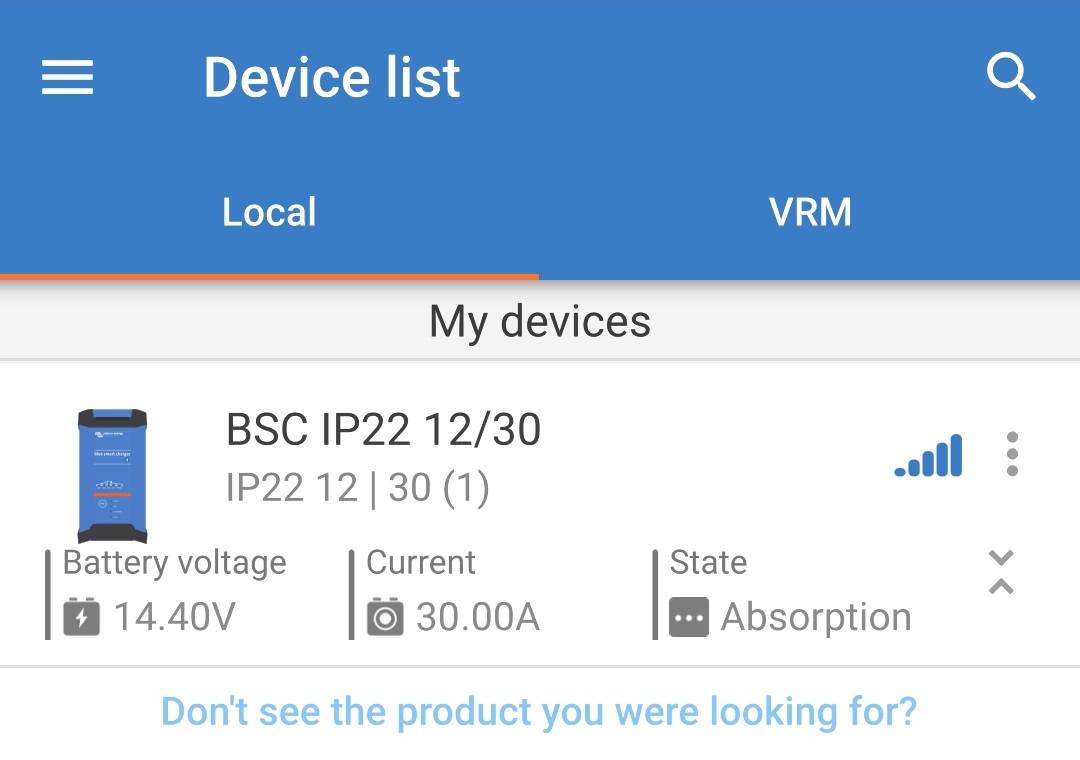

Тепер функція миттєвого зчитування ввімкнена; ви маєте можливість відобразити або приховати опис даних і додаткові дані (якщо є), натискаючи на значки зі стрілками (праворуч від даних).
