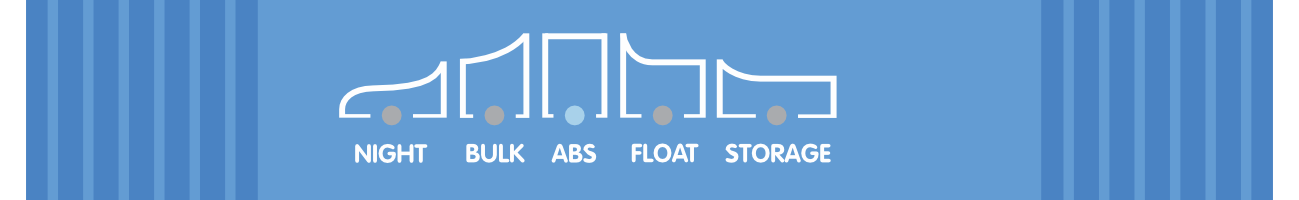

Die LEDs auf dem Blue Smart IP22 Charger können zur Bestimmung des aktuellen Ladezustands und anderer Betriebsinformationen herangezogen werden.
Die LED-Anzeigen finden Sie in der folgenden Tabelle:
Der Betrieb des Blue Smart IP22 Charger kann in Echtzeit und/oder nach Abschluss eines Ladezyklus mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) mit der VictronConnect App überwacht werden; dies umfasst Live-Daten wie Ladespannung, Ladestrom, aktuelle Ladestufe, Ladezyklusstatistiken, Warnungen, Alarme und Fehler.
Wenn eine Bluetooth-Verbindung mit dem Ladegerät hergestellt wird, stehen detaillierte Daten in drei verschiedenen Übersichten (STATUS, DIAGRAMM und VERLAUF) zur Verfügung, die jeweils unterschiedliche Überwachungs- oder Verlaufsdaten der letzten 40 Ladezyklen anzeigen. Der gewünschte Bildschirm kann entweder durch Auswahl des entsprechenden Titels oder durch Wischen zwischen den Bildschirmen ausgewählt werden.
Es ist auch möglich, wichtige Daten und Benachrichtigungen direkt auf der Seite der lokalen Geräteliste von VictronConnect anzuzeigen und zu überwachen, ohne das Ladegerät über die sofortige Anzeige anzuschließen.

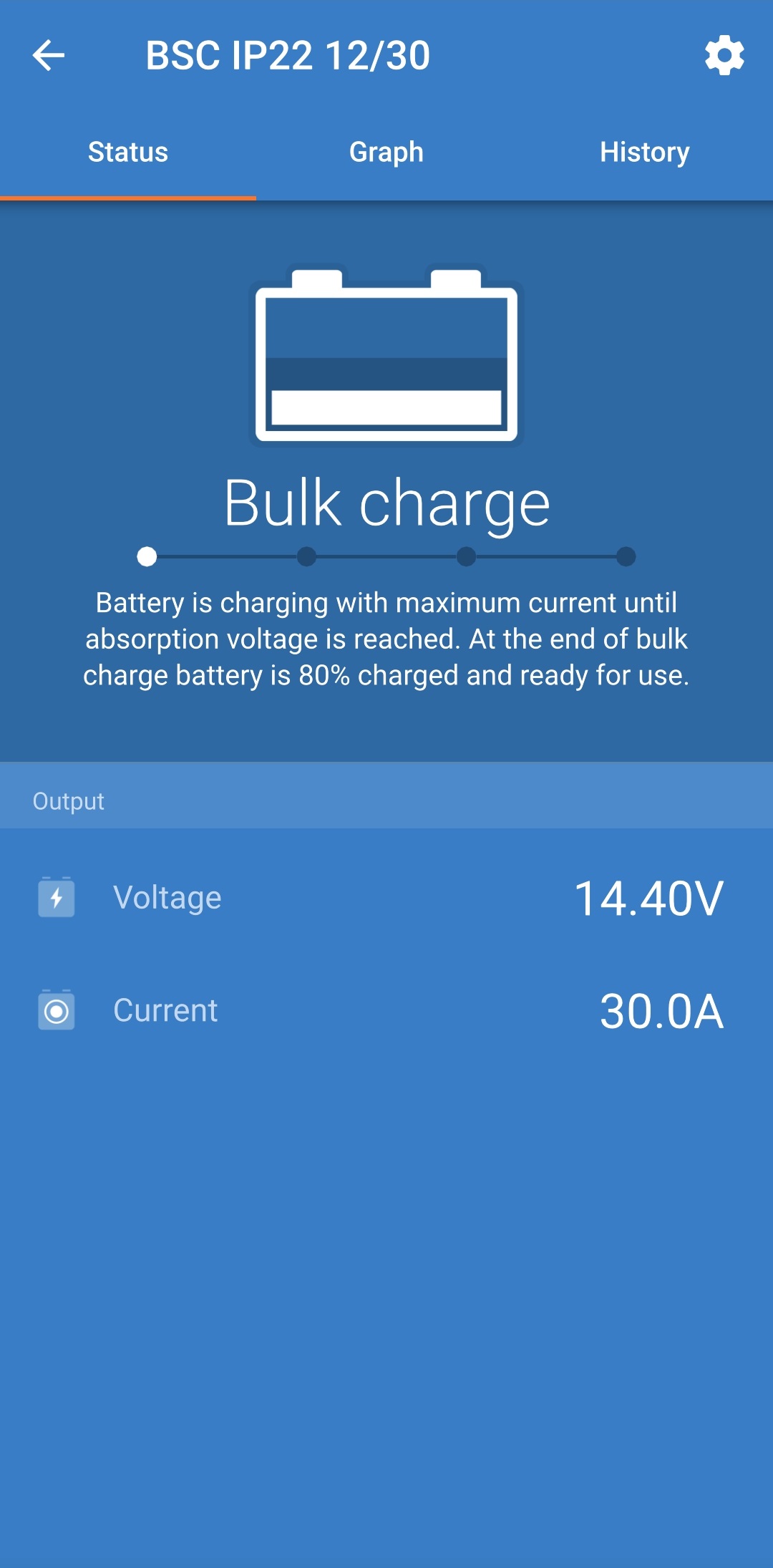

Der Statusbildschirm ist der Hauptübersichtsbildschirm; er zeigt den Funktionsmodus (Ladegerät oder Stromversorgung), den aktiven Ladezustand (im Ladegerätmodus), die Batteriespannung und den Ladestrom/Ausgangsstrom an.
Diese Daten werden kontinuierlich in Echtzeit aktualisiert, wenn der Ladezyklus fortschreitet.

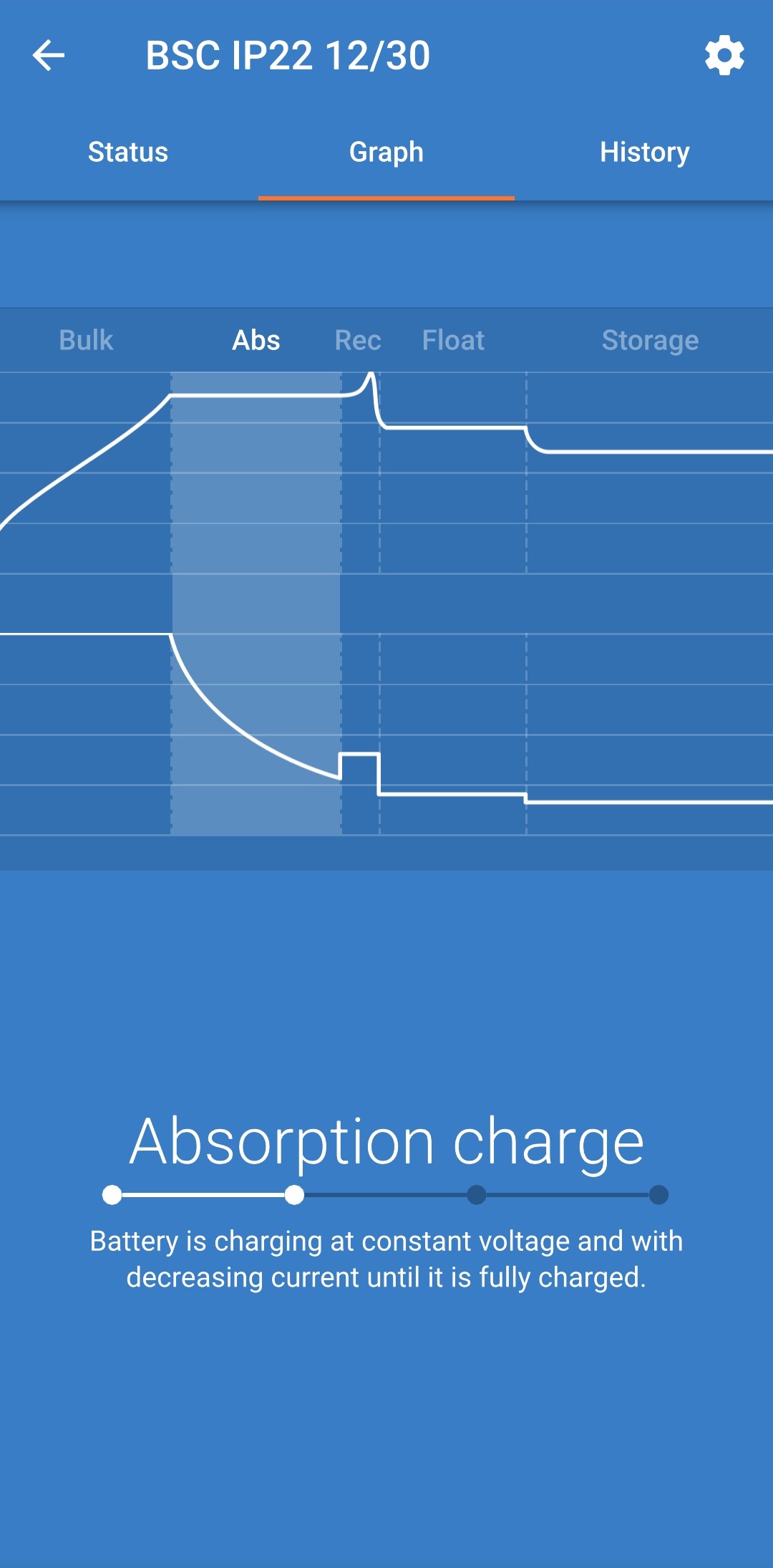

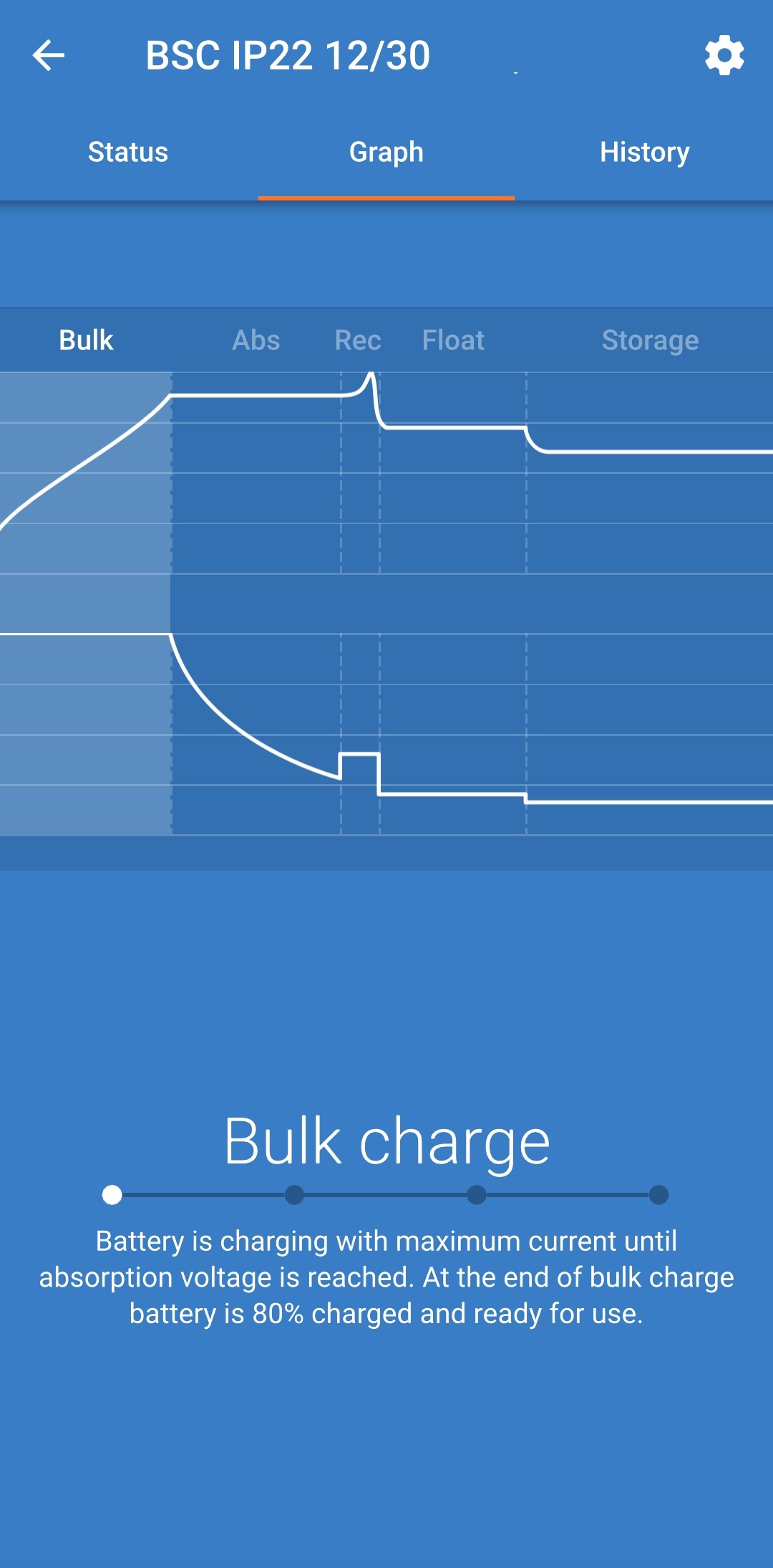

Der Kurvenbildschirm bietet eine leicht verständliche grafische Darstellung der einzelnen Ladephasen in Bezug auf typische Batteriespannung und Ladestrom.
Die aktive Ladephase wird ebenfalls hervorgehoben und zusammen mit einer kurzen Erläuterung angegeben.

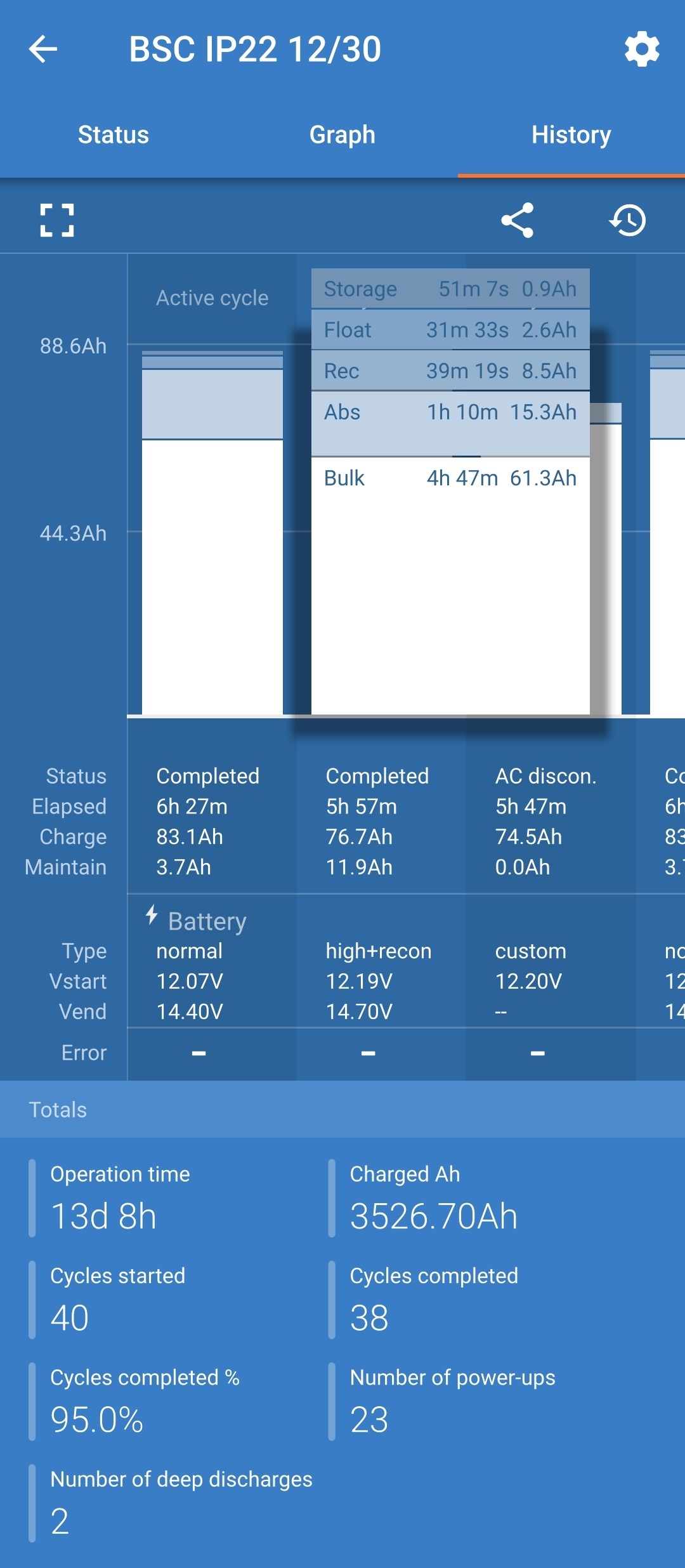

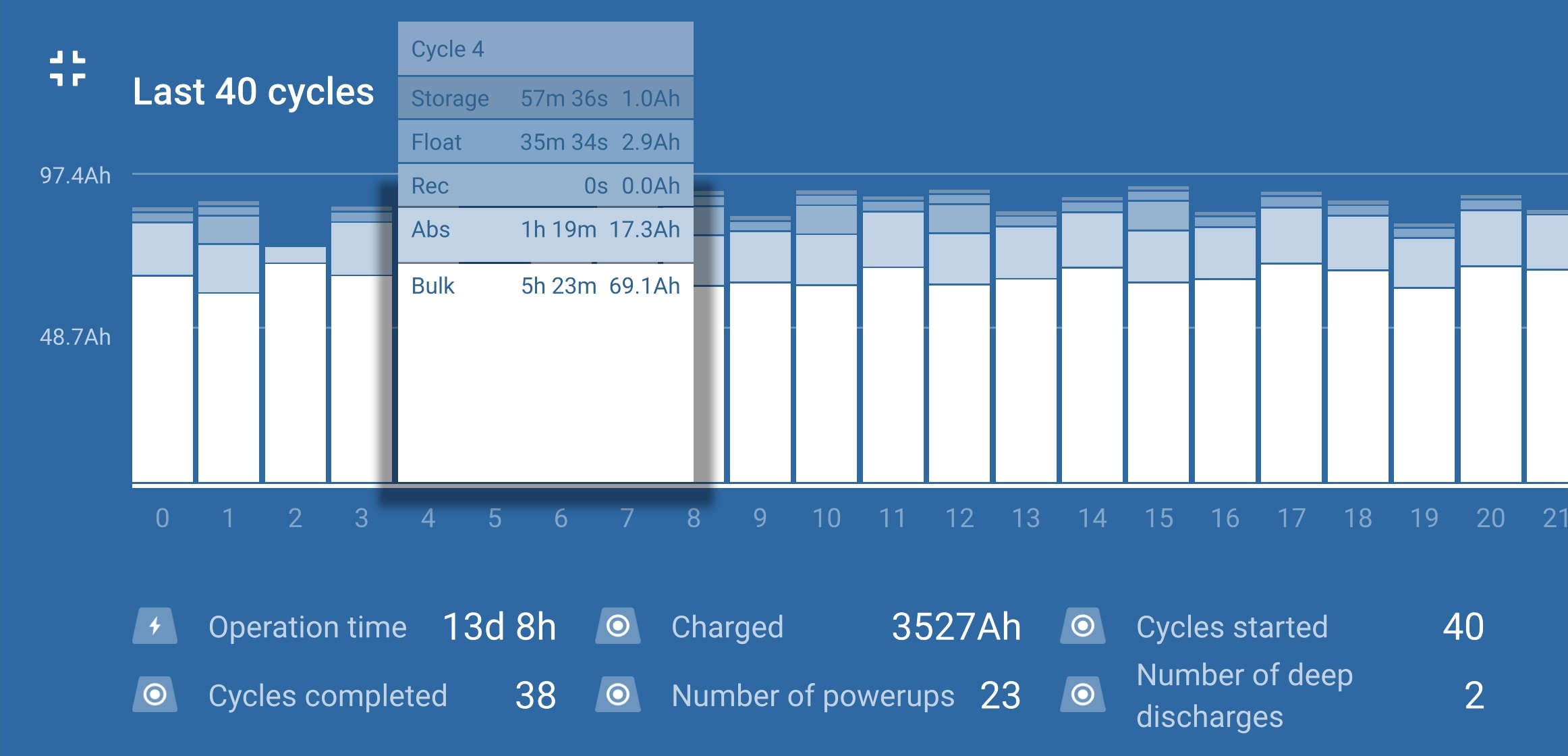

Der Verlaufsbildschirm ist eine sehr aussagekräftige Referenz, da er Verlaufsdaten im Laufe der Lebensdauer des Ladegeräts und detaillierte Statistiken für die letzten 40 Ladezyklen enthält (auch wenn der Ladezyklus nur teilweise abgeschlossen ist).
Durch Auswahl der Vollbildansicht werden die Daten im Querformat angezeigt, wobei deutlich mehr Tage gleichzeitig sichtbar sind.
Zyklusübersicht
Erweiterbares Balkendiagramm, das die in jeder Ladephase verbrachte Zeit und die während jeder Ladephase bereitgestellte Ladekapazität (in Ah) anzeigt
Status
Bestätigt, ob der Ladezyklus erfolgreich abgeschlossen wurde oder ob er vorzeitig beendet/unterbrochen wurde, einschließlich des Grundes/der Ursache
Verstrichen
Die verstrichene Zeit der Aufladephasen (Konstantstrom und Konstantspannung)
Aufladen
Gesamtkapazität, die während der Wiederaufladephasen bereitgestellt wird (Bulk und Absorption)
Warten
Gesamtkapazität, die während der Ladeerhaltungsphasen (Ladeerhaltung, Speicherung und Wiederherstellung) bereitgestellt wird
Typ
Der verwendete Ladezyklusmodus; entweder einen Modus für „Eingebaute Voreinstellung“ oder eine eigene „Benutzerdefinierte“ Konfiguration
Vstart
Batteriespannung bei Beginn des Ladevorgangs
Vend
Batteriespannung nach Beendigung des Ladevorgangs (Ende der Absorptionsphase)
Fehler
Zeigt an, ob während des Ladezyklus Fehler aufgetreten sind, einschließlich Fehlernummer und Beschreibung
Betriebszeit
Die gesamte Betriebszeit im Laufe der Lebensdauer des Ladegeräts
Geladene Ah
Die Gesamtladekapazität (in Ah), die im Laufe der Lebensdauer des Ladegeräts bereitgestellt wird
Zyklen gestartet
Die Gesamtladezyklen, die im Laufe der Lebensdauer des Ladegeräts begonnen wurden
Zyklen abgeschlossen
Die Gesamtladezyklen, die im Laufe der Lebensdauer des Ladegeräts abgeschlossen wurden
Zyklen abgeschlossen %
Der Prozentsatz der Ladezyklen, die im Laufe der Lebensdauer des Ladegeräts abgeschlossen wurden
Anzahl der Einschaltvorgänge
Die Anzahl der Male, die das Ladegerät im Laufe der Lebensdauer des Ladegeräts eingeschaltet wurde
Anzahl der Tiefentladungen
Die Anzahl der Male, die das Ladegerät eine tiefentladene Batterie im Laufe der Lebensdauer des Ladegeräts aufgeladen hat

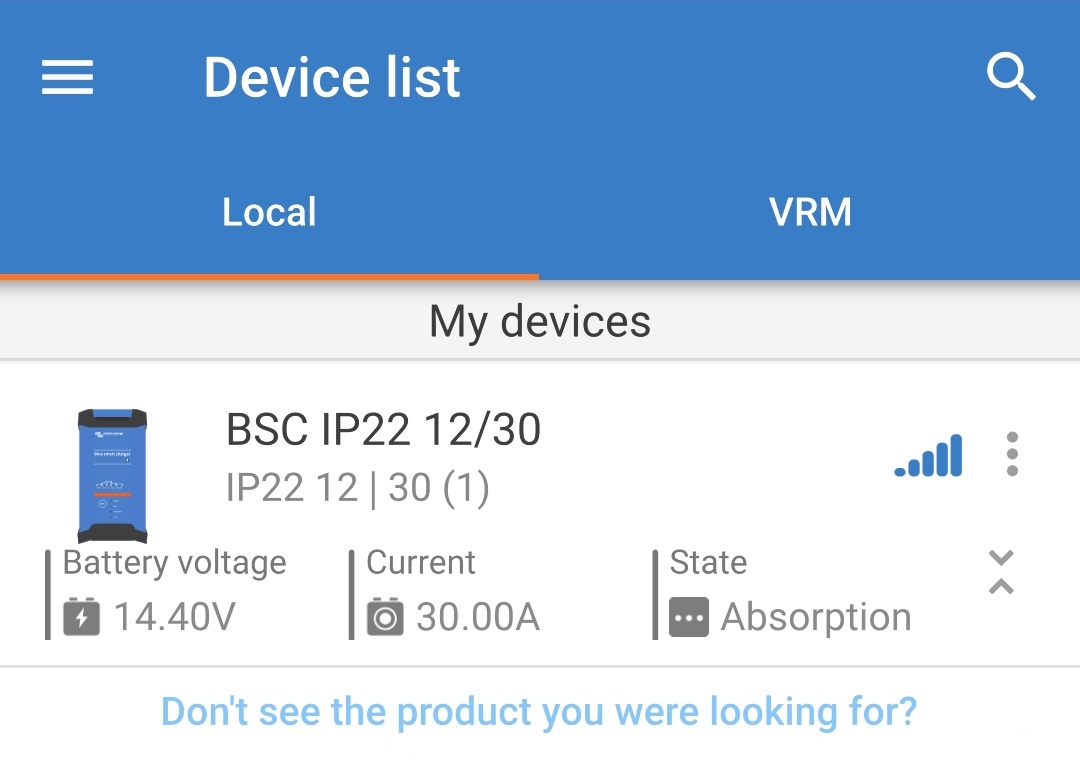

Die Blue Smart IP22 Charger-Serie verfügt über die sofortige Anzeige (Voraussetzung: Firmware v3.61 oder höher), mit der die wesentlichen Daten und Benachrichtigungen von mehreren kompatiblen Geräten direkt in der Geräteliste von VictronConnect überwacht werden können, ohne dass ein vollständiger Bluetooth-Anschluss mit dem Gerät hergestellt werden muss.
Die wichtigsten Vorteile der sofortigen Anzeige gegenüber einer herkömmlichen vollständigen Bluetooth-Verbindung sind:
Alle wesentlichen Daten werden in der sofortigen Anzeige angezeigt, sodass für die meisten Überwachungsvoraussetzungen keine vollständige Bluetooth-Verbindung erforderlich ist.
Schnellere und einfachere Möglichkeiten zur Überwachung wichtiger Daten, da keine vollständige Bluetooth-Verbindung hergestellt und zwischen Bildschirmen navigiert werden muss
Daten von mehreren kompatiblen Geräten können gleichzeitig in Echtzeit überwacht und auf einem einzigen Bildschirm verglichen werden, sodass es nicht mehr notwendig ist, mehrere Geräte nacheinander anzuschließen und sich die Daten zu merken
Die Reichweite der sofortigen Anzeige ist größer als die einer vollständigen Bluetooth-Verbindung, da die Datenübertragung nur in eine Richtung verschlüsselt ist, im Gegensatz zur Zwei-Wege-Kommunikation
Das Blue Smart IP22 Charger zeigt die folgenden Daten direkt in der Geräteliste von VictronConnect über die sofortige Anzeige an:
Ausgangsspannung
Ausgangstrom
Ladestufe
Warn- und Alarmmeldungen
Fehlermeldungen
Die Übertragung der sofortigen Anzeige ist standardmäßig deaktiviert und kann mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) mit der VictronConnect App aktiviert werden.
Aktivierung der sofortigen Anzeige:
Schließen Sie das Wechselstromkabel des Blue Smart IP22 Charger an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.

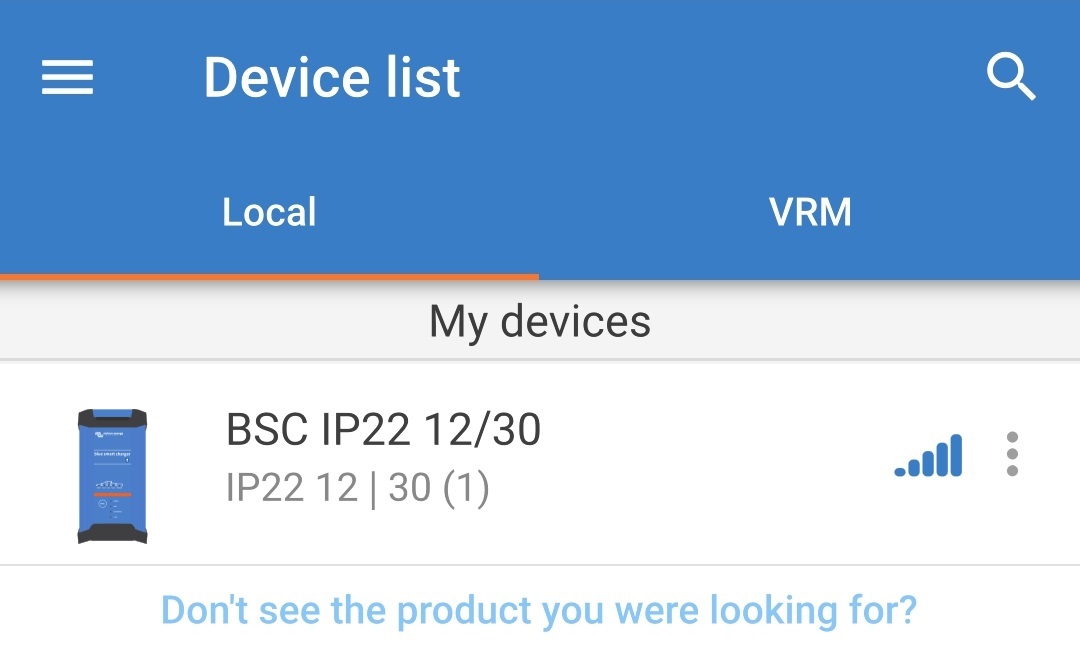

Öffnen Sie mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) die VictronConnect App und suchen Sie das Blue Smart IP22 Charger in der Geräteliste auf der lokalen Seite. Stellen Sie dann eine Verbindung zum Gerät her (der Standard-PIN-Code befindet sich auf einem Etikett auf dem back des Ladegeräts oder versuchen Sie es mit 000000, wenn kein Etikett vorhanden ist).

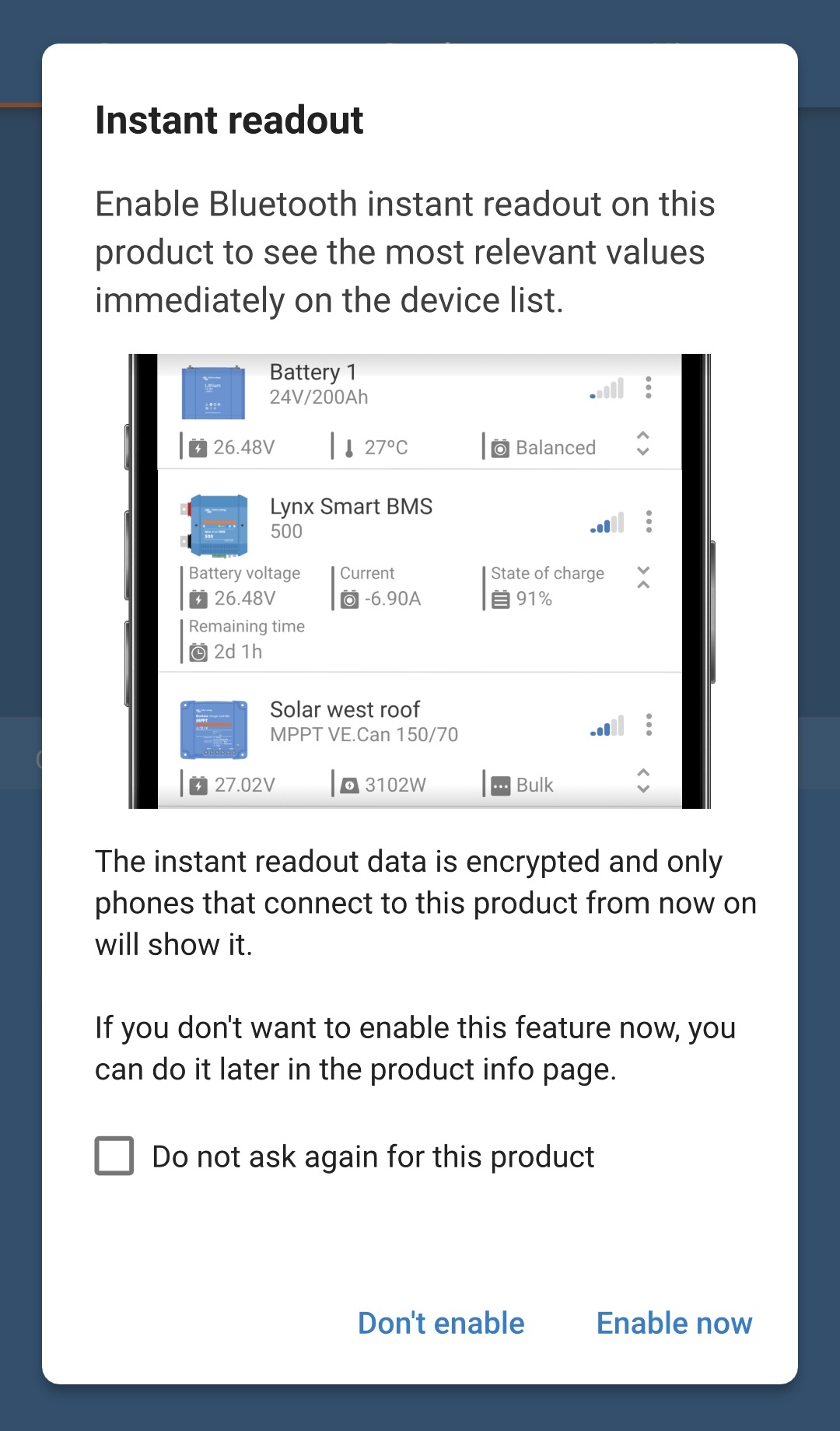

Nach einer kurzen Verzögerung erscheint das sich öffnende Dialogfeld für die sofortige Anzeige:
Wenn das sich öffnende Dialogfeld für die sofortige Anzeige erscheint, wählen Sie Jetzt aktivieren, um die Funktion für die sofortige Anzeige zu aktivieren. Fahren Sie mit Schritt 9 fort.
Wenn sich das sich öffnende Dialogfeld für die sofortige Anzeige nicht öffnet, wurde die automatische Eingabeaufforderung möglicherweise deaktiviert oder die Firmware des Ladegeräts unterstützt die sofortige Anzeige nicht und muss aktualisiert werden (für die sofortige Anzeige ist Firmware v3.61 oder höher erforderlich). Fahren Sie mit Schritt 4 fort.

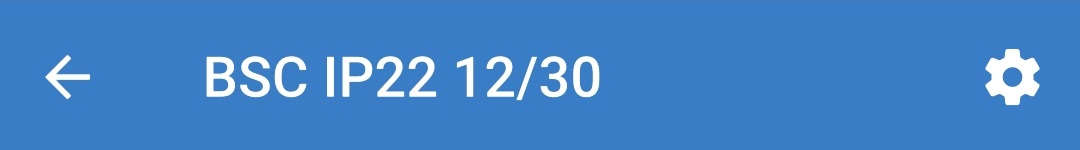

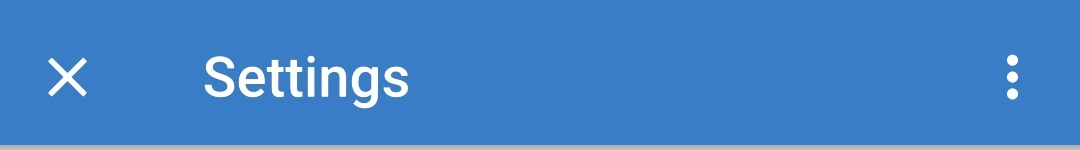

Wählen Sie das Symbol Einstellungen (Zahnrad in der oberen rechten Ecke), um die Einstellungsseite aufzurufen.
Wählen Sie das Symbol Geräteoptionen (drei vertikale Punkte in der oberen rechten Ecke), um das Auswahlmenü für Geräteoptionen aufzurufen.

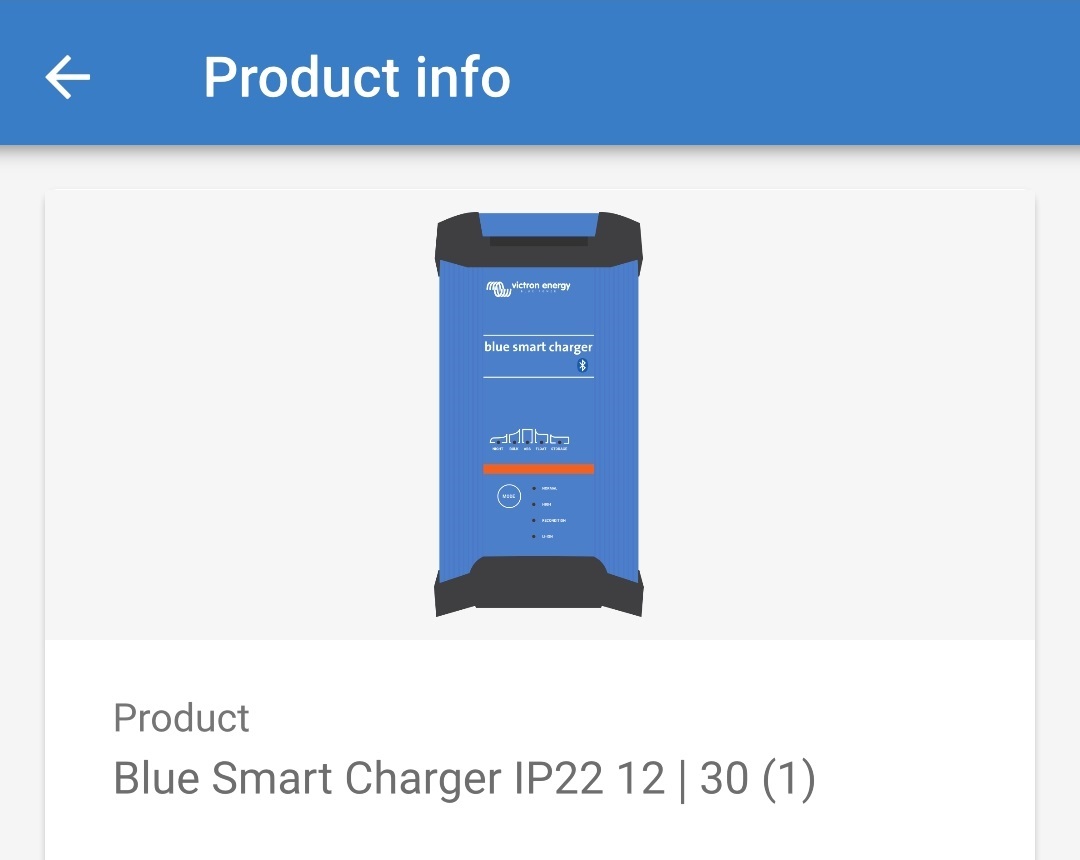

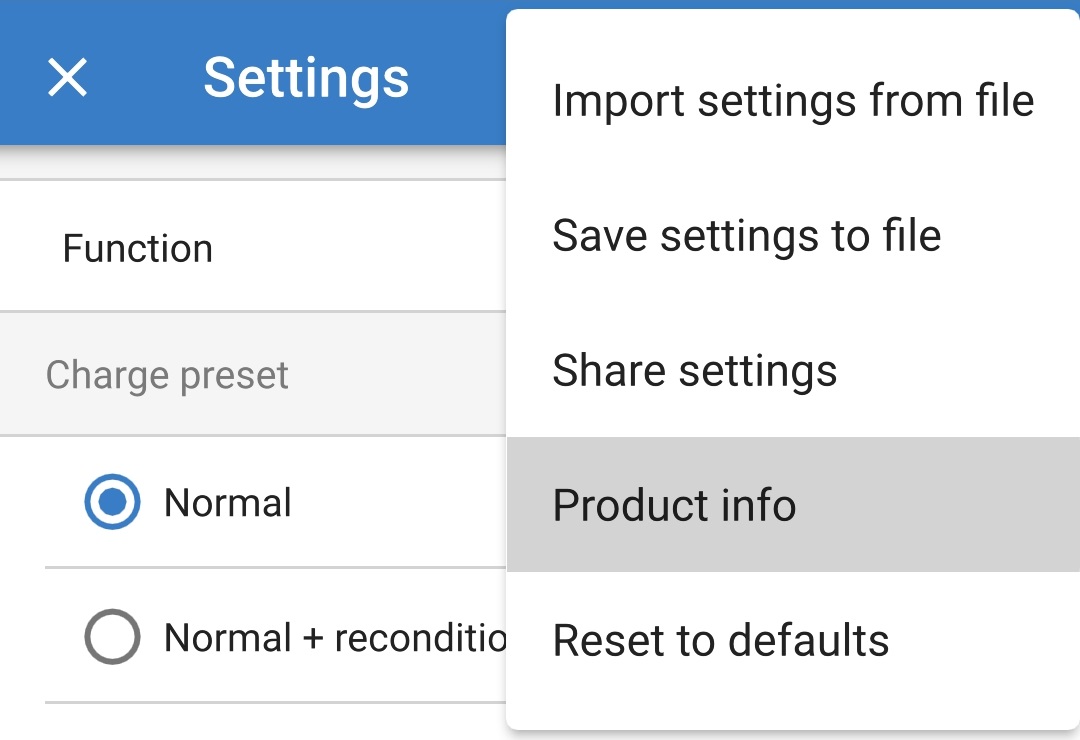

Wählen Sie Produktinfo im Auswahlmenü, um die Seite „Produktinfo“ aufzurufen.

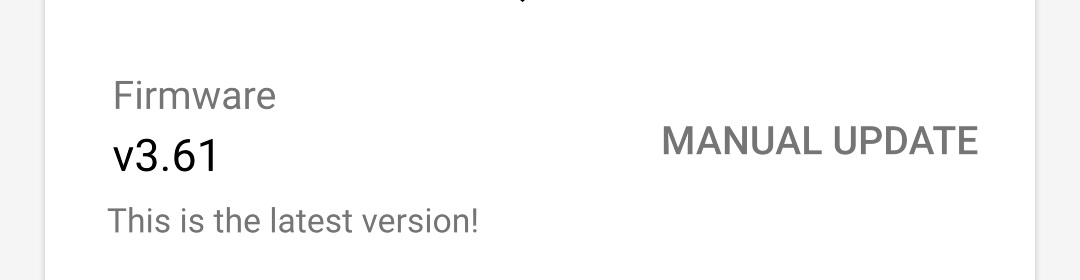

Überprüfen Sie, ob die Firmware-Version des Ladegeräts die Funktion für die sofortige Anzeige unterstützt:
Wenn die aktuelle Firmware-Version v3.61 oder höher ist, fahren Sie mit Schritt 8 fort.
Wenn die aktuelle Firmware-Version unter v3.61 liegt, führen Sie eine Aktualisierung auf die neueste Firmware-Version durch und wiederholen Sie dann den gesamten Vorgang. Weitere Informationen finden Sie im Abschnitt „Einrichtung > Firmware-Aktualisierung“.

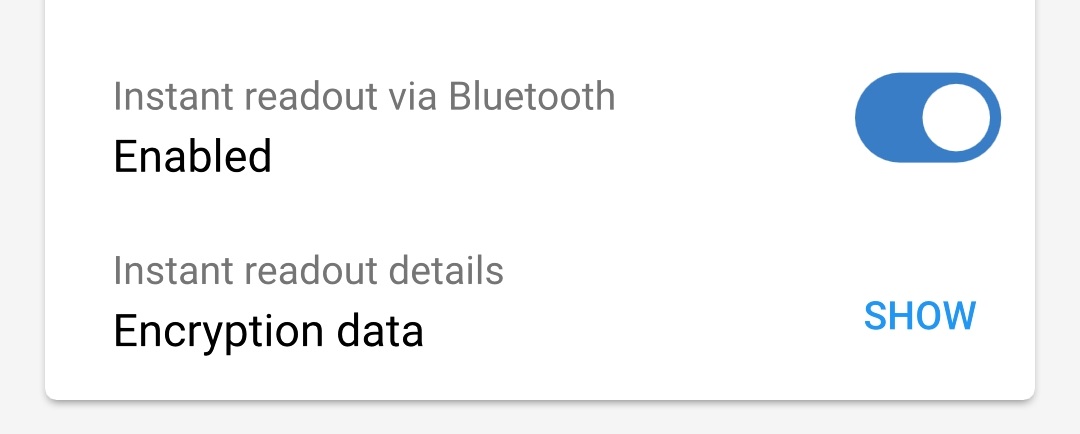

Aktivieren Sie den Schalter Sofortige Anzeige über Bluetooth, um die Funktion für die sofortige Anzeige zu aktivieren.
Wenn die sofortige Anzeige aktiviert ist, wird das Feld mit den Details für die sofortige Anzeige unter dem Feld „Sofortige Anzeige über Bluetooth“ angezeigt.

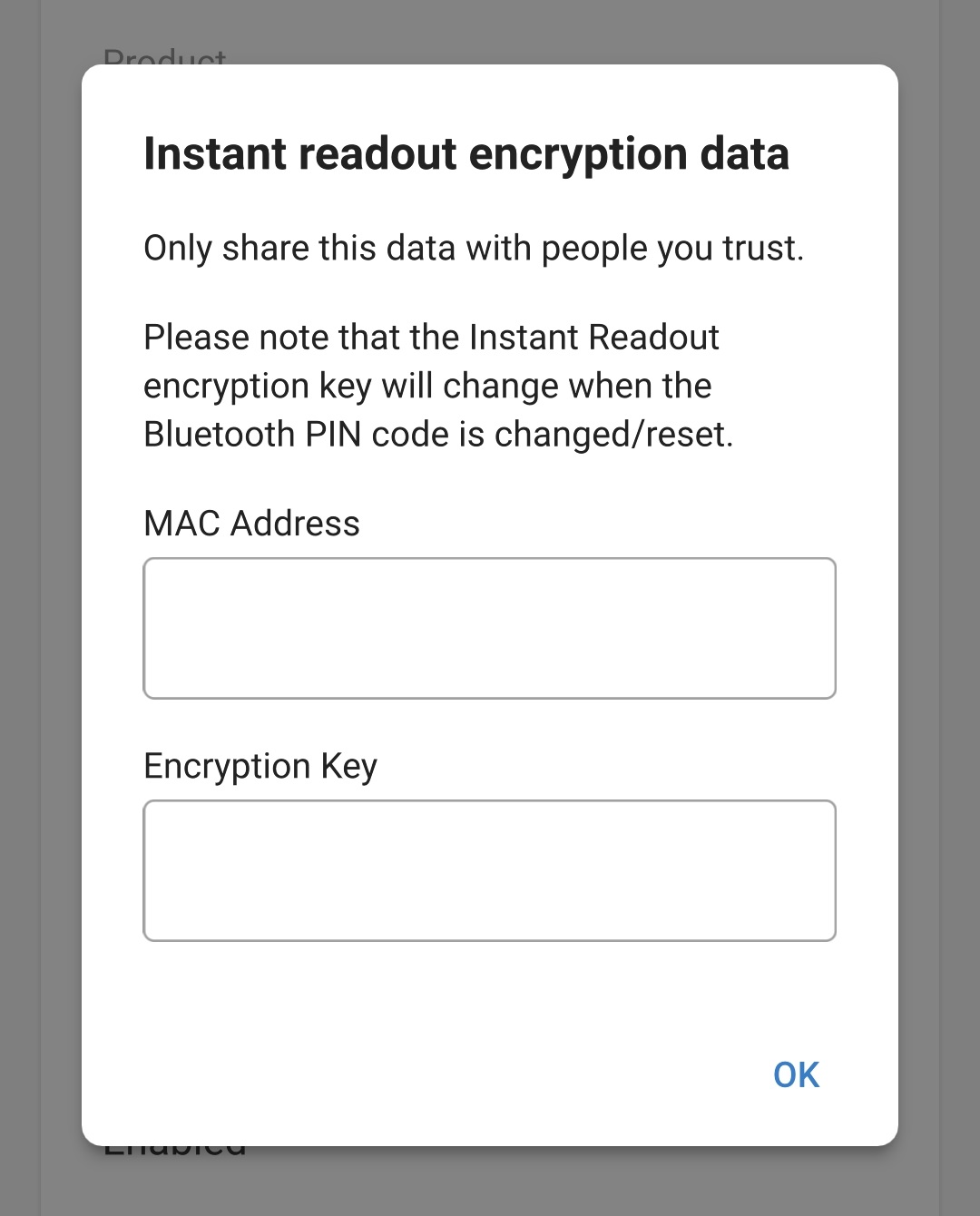

Wenn die Verschlüsselungsdaten der sofortigen Anzeige (MAC-Adresse und Verschlüsselungscode) benötigt werden, wählen Sie im Feld mit den Details der sofortigen Anzeige die Option ANZEIGEN aus, um das Dialogfeld mit den Verschlüsselungsdaten der sofortigen Anzeige zu öffnen. Diese Daten sind für die normale Funktionalität der sofortigen Anzeige über die VictoryConnect App nicht erforderlich, sondern nur für die erweiterte Integration der Daten der sofortigen Anzeige in Bluetooth-Geräte und -Software von Drittanbietern relevant.
Beenden Sie die aktuelle Bluetooth-Sitzung, indem Sie die Seite der lokalen Geräteliste von VictronConnect verlassen.
Die sofortige Anzeige wurde nun aktiviert. Datenbeschreibungen und zusätzliche Daten (falls verfügbar) können durch Umschalten des Symbols mit den entgegengesetzten Pfeilen (rechts neben den Sofortdaten) ein- oder ausgeblendet werden.
