4. Dati tecnici
Dati tecnici | Nominale |
|---|---|
Corrente nominale CC continua* | 275 A |
Corrente nominale CC continua per 5 minuti | 455 A |
Picco di corrente nominale CC (corrente di spunto) | 1250 A (10 sec.) |
Tensione operativa CC massima | 60 V |
Materiale terminali | Rame stagnato |
Materiale dadi esagonali | Rame stagnato |
Diametro terminali | M10 (3/8 in / 9.53 mm) |
Coppia raccomandata | 70 lbf·in (8 Nm) |
Materiale della base | Fibra di vetro rinforzata con nailon |
Peso | 0,4 lb (0,2 kg) |
Dimensioni (L x L x A) | 2,71 x 2,71 x 2,87 in (69 x 69 x 73 mm) |
Protezione ignifuga | ISO8846 / SAE J1171 |
Avviso
Spegnere il motore e disattivare tutti i carichi e le fonti di alimentazione prima di azionare l'interruttore.
L'interruttore non è progettato per far passare o interrompere la corrente. Azionarlo sotto carico provoca la formazione di archi elettrici, che danneggiano i contatti e possono saldarli tra loro. Scollegare la batteria mentre l'alternatore è in carica può danneggiare i diodi dell'alternatore.

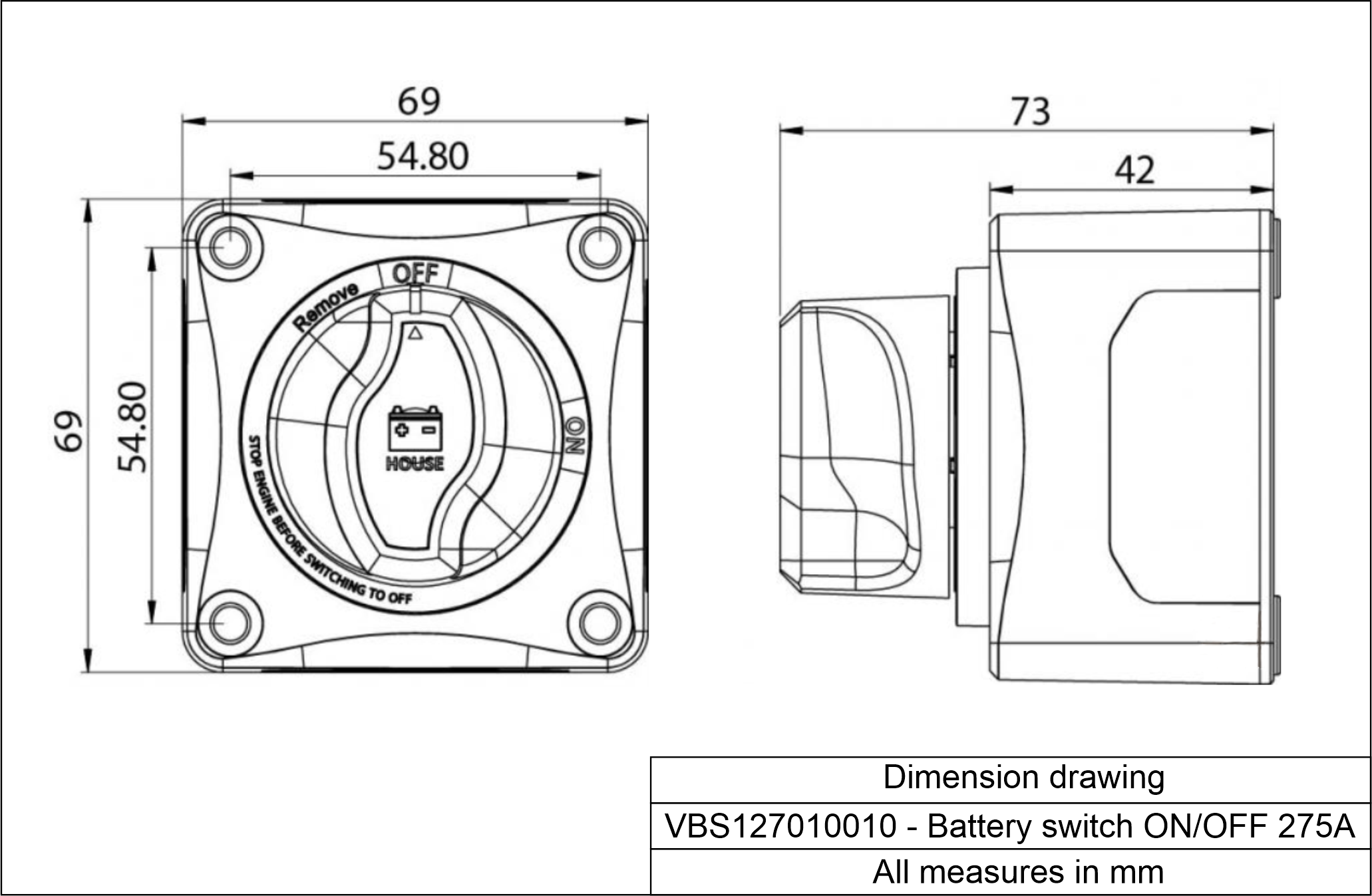

4.1. Misure carcassa
