Stacca batteria - manuale

2. Installazione

In questa sezione:

2.1. Cosa contiene la confezione

Lo stacca batteria si consegna assieme ai seguenti elementi:

  • Stacca batteria

  • Opuscolo di istruzioni con piantina di montaggio

  • Foglio di etichette adesive intercambiabili

  • 4 viti di montaggio

2.2. Montaggio

Lo stacca batteria si può montare in due modi:

  1. Su superficie

  2. Sul pannello posteriore

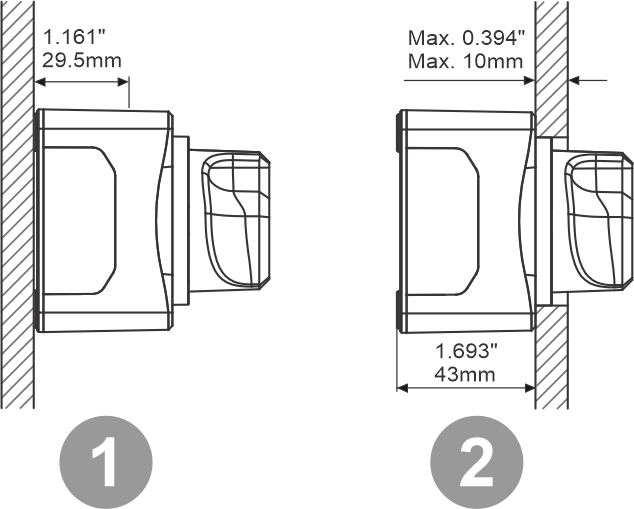

Due diverse modalità di montaggio.

La confezione dello stacca batteria contiene una sagoma di dimensioni reali. Utilizzarla per segnare i fori delle viti e, in caso di montaggio sul pannello posteriore, per marcare il foro destinato al pomello. Per sapere le dimensioni dello stacca batteria, vedere il capitolo Misure carcassa.

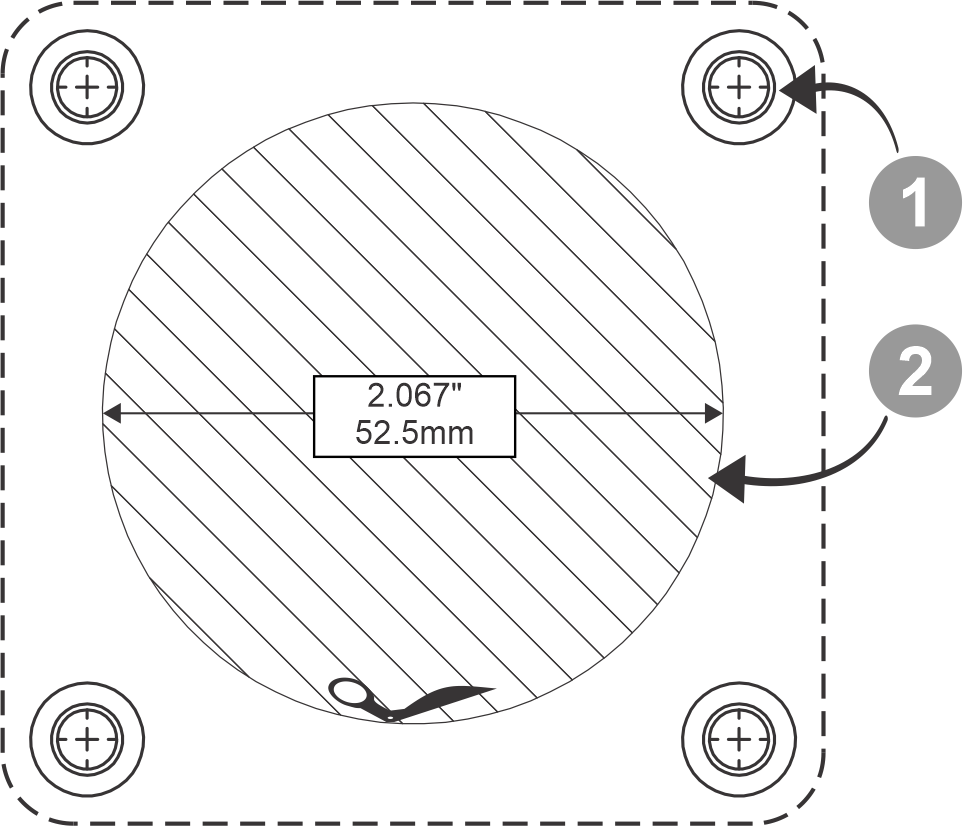

  1. Fori per viti. 4 fori, uno in ogni angolo.

  2. Foro di montaggio per il pannello posteriore.


Piantina per fori di montaggio. Non è in scala, usare la sagoma che si trova nella confezione dello Stacca Batteria.

2.3. Etichette adesive

Lo stacca batteria si consegna assieme a un foglio con 16 diverse etichette adesive.

  • Selezionare l’etichetta che corrisponda meglio al circuito dello stacca batteria su cui si deve apporre.

  • Staccare l’adesivo dal foglio e posizionarlo sul pomello dello stacca batteria, come indicato nell’immagine qui in basso.

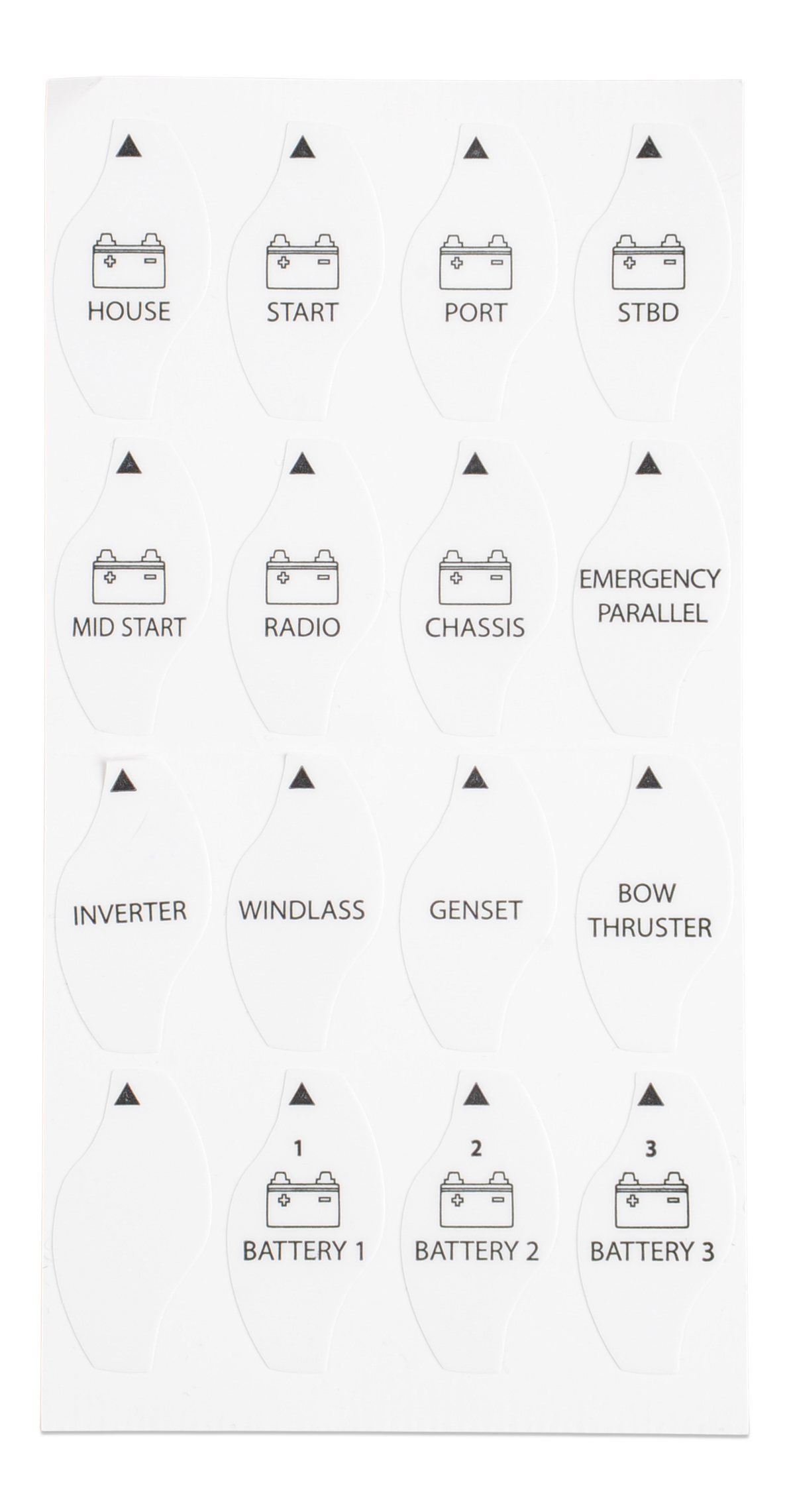

Foglio di etichette adesive

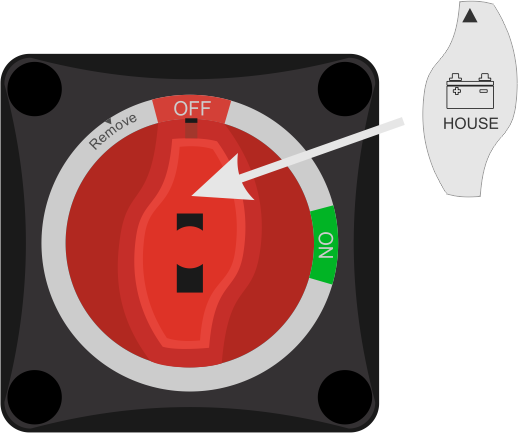

Etichette adesive apposte

2.4. Cablaggio

Cablare lo stacca batteria al sistema elettrico come segue:

  • Scollegare il morsetto positivo della batteria.

  • Montare lo stacca batteria sulla superficie prescelta (montaggio su superficie) o sul pannello (montaggio sul pannello posteriore).

  • Rimuovere l’opportuna piastra laterale per accedere ai cavi. Non rimuovere la piastra superiore, giacché potrebbe entrare dell’acqua.

  • Utilizzare cavi da 120 mm² (4/0 AWG) per tutti i morsetti, al fine di rispettare la corrente dello stacca batteria.

  • Collegare un morsetto al cavo positivo della batteria. Collegare l’altro morsetto al cavo positivo di un alternatore, del circuito di un carico o alla batteria secondaria (in base al tipo di impianto).

  • Assicurarsi che tutti i dadi e le rondelle di bloccaggio siano correttamente inseriti e che i dadi siano stretti rispettando la coppia raccomandata di 8 Nm (massimo 12,5 Nm).

  • Collegare nuovamente il morsetto positivo della batteria.
