Commutateur de batterie – Manuel

2. Installation

Dans cette section​:

2.1. Contenu de l’emballage

Le commutateur de batterie est expédié avec les éléments suivants :

  • Commutateur de batterie

  • Mode d’emploi et exemple de montage

  • Étiquettes autocollantes interchangeables

  • 4 vis de montage

2.2. Montage

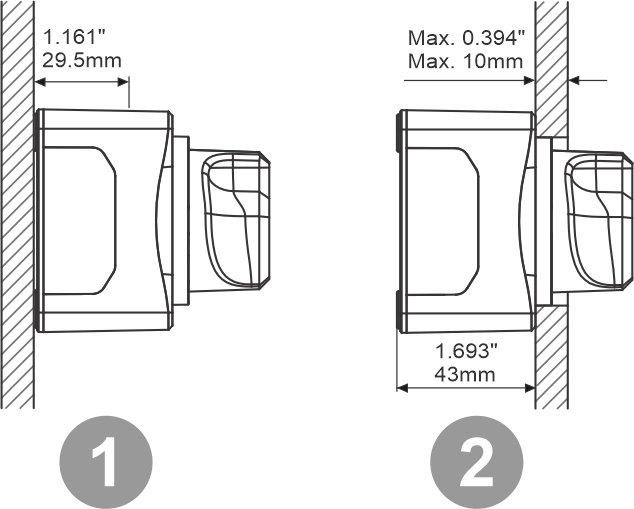

Le commutateur de batterie peut être installé de deux manières :

  1. Montage en surface

  2. Montage sur panneau arrière


Deux types d’installation.

Le colis du commutateur de batterie contient un modèle de découpe à taille réelle. Utilisez-le pour marquer les orifices des vis, et en cas de montage sur panneau arrière, pour marquer l’orifice du bouton. Pour les dimensions du commutateur de batterie, consultez le chapitre Dimensions du boitier.

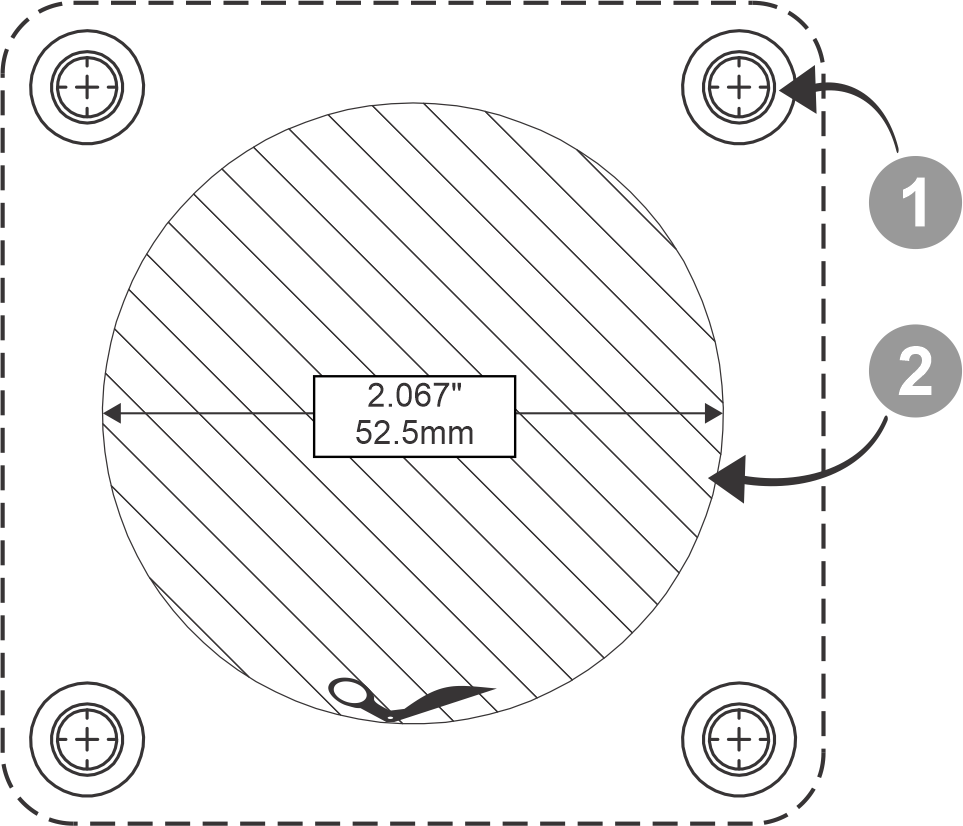

  1. Orifices de vissage. 4 orifices, un sur chaque côté.

  2. Orifices de montage pour un montage sur panneau arrière.


Modèle des orifices de montage. L’illustration n’est pas à l’échelle. Utilisez le modèle de découpe se trouvant dans le colis du commutateur de batterie.

2.3. Étiquette autocollante

Le commutateur de batterie est expédié avec 16 étiquettes différentes.

  • Choisissez l’autocollant qui correspond le mieux au circuit dans lequel est utilisé le commutateur de batterie.

  • Décollez l’étiquette de la feuille, et posez-la sur le bouton du commutateur de batterie tel qu’indiqué sur l’illustration ci-dessous.

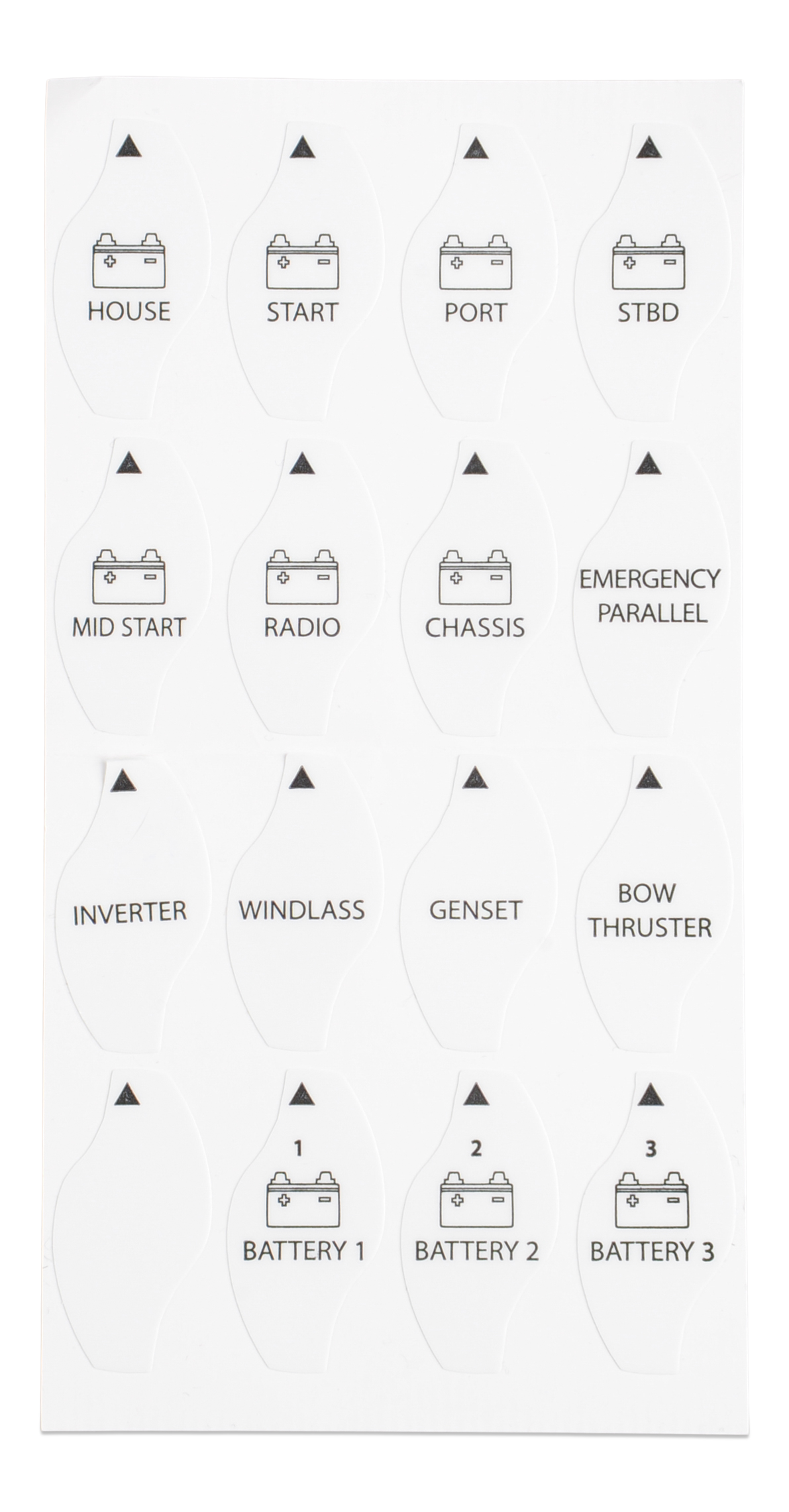

Feuille contenant les étiquettes autocollantes

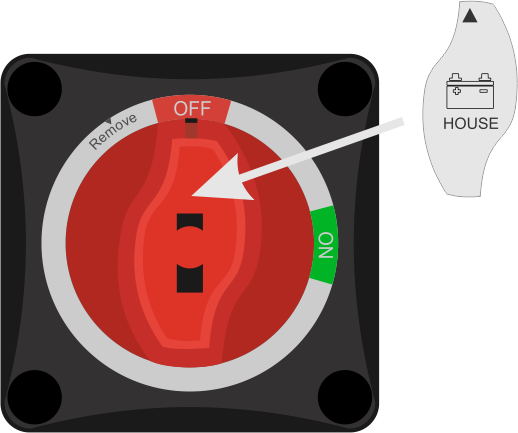

Collez l’étiquette

2.4. Connexion

Branchez le commutateur de batterie au système électrique tel qu’indiqué ci-après :

  • Débranchez la borne positive de la batterie.

  • Installez le commutateur de batterie sur la surface (montage en surface) ou à travers le panneau (montage sur panneau arrière).

  • Retirez la plaque latérale correspondante pour accéder aux câbles. N’enlevez pas la partie du dessus car de l’eau pourrait s'infiltrer à l’intérieur.

  • Utilisez des câbles de 120 mm² (4/0 AWG) sur toutes les bornes conformément à la valeur nominale du commutateur de batterie.

  • Branchez une borne au câble positif de la batterie. Branchez l’autre borne au câble positif d’un alternateur, circuit de consommation ou à une deuxième batterie (selon le type d'installation).

  • Assurez-vous que tous les écrous et les rondelles autobloquantes sont correctement fixés, et que l’écrou est serré avec le couple recommandé de 8 Nm (12,5 Nm au maximum).

  • Rebranchez la borne positive de la batterie.
