2. Instalação

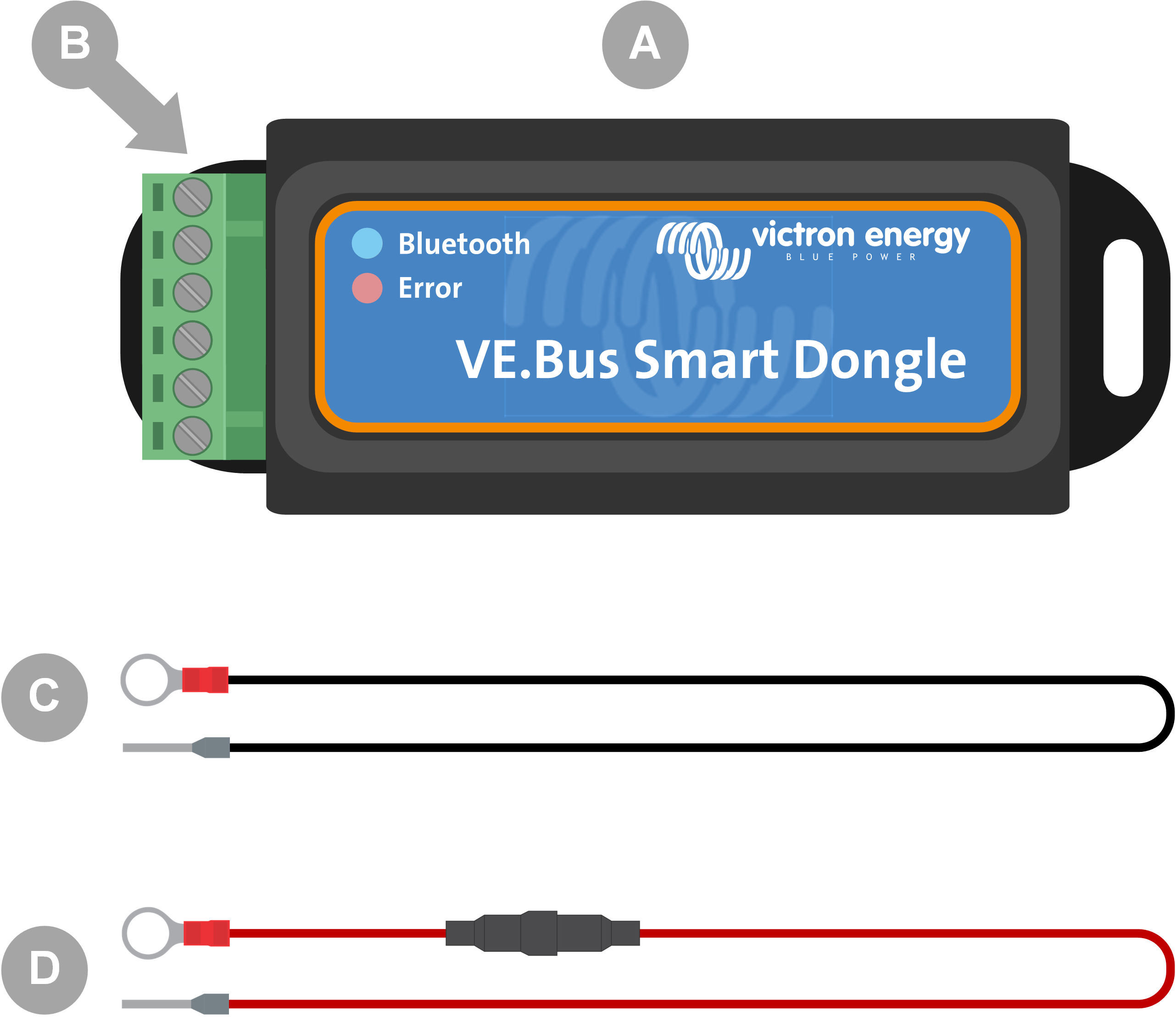

2.1. O que está na caixa
Dongle VE.Bus Smart.
Bloco de terminais removível com terminais de parafuso.
Cabo de conexão negro da bateria (-) com terminal de olhal de 10 mm.
Cabo de conexão vermelho da bateria (+) com terminal de olhal de 10 mm e fusível em linha.
O que não está na caixa

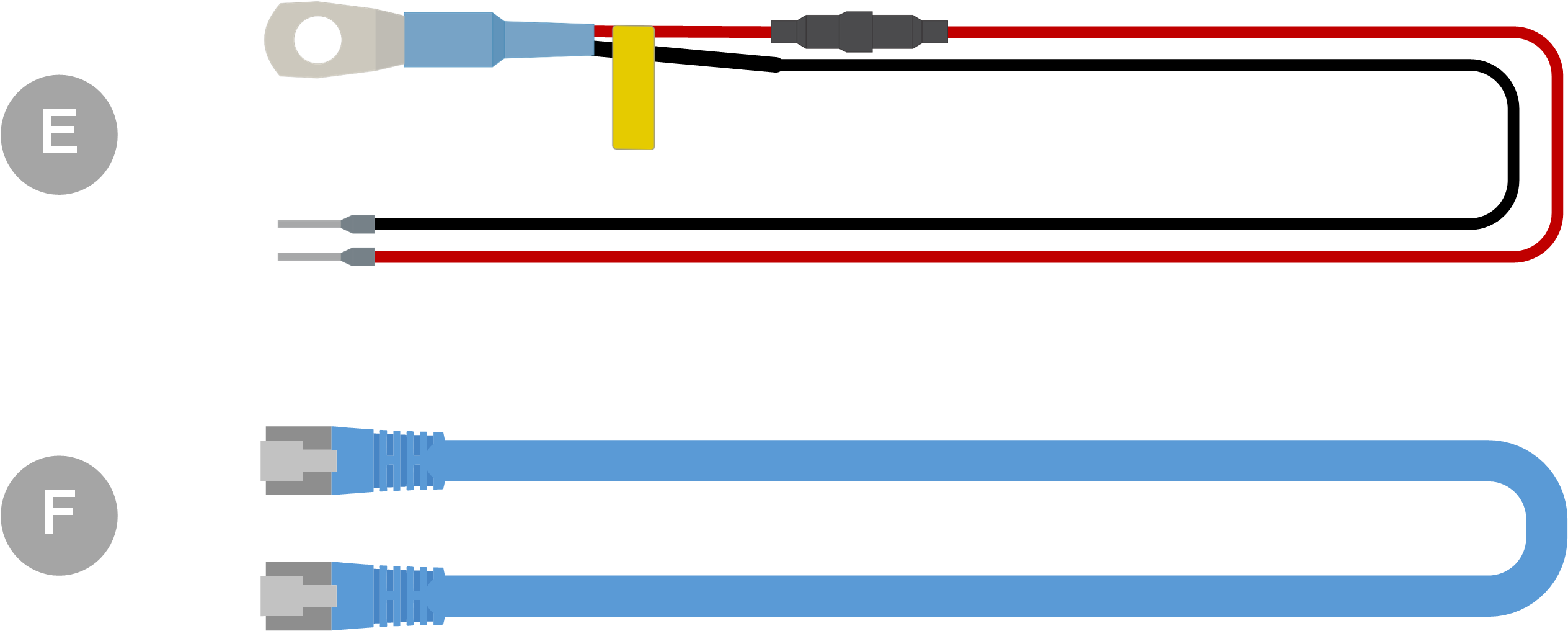

Sensor de temperatura para BMV-712 Smart e BMV-702. Este sensor de temperatura pode ser utilizado como um sensor de temperatura externo opcional. Tenha em atenção que o sensor de temperatura é enviado com a etiqueta “CUIDADO: BMV-702 apenas!”. Este cuidado pode ser ignorado para utilização com o dongle VE.Bus Smart.
Cabo UTP RJ45. Este cabo é necessário para conectar o dongle VE.Bus Smart ao inversor/carregador ou inversor. Este cabo tem de ser adquirido separadamente.

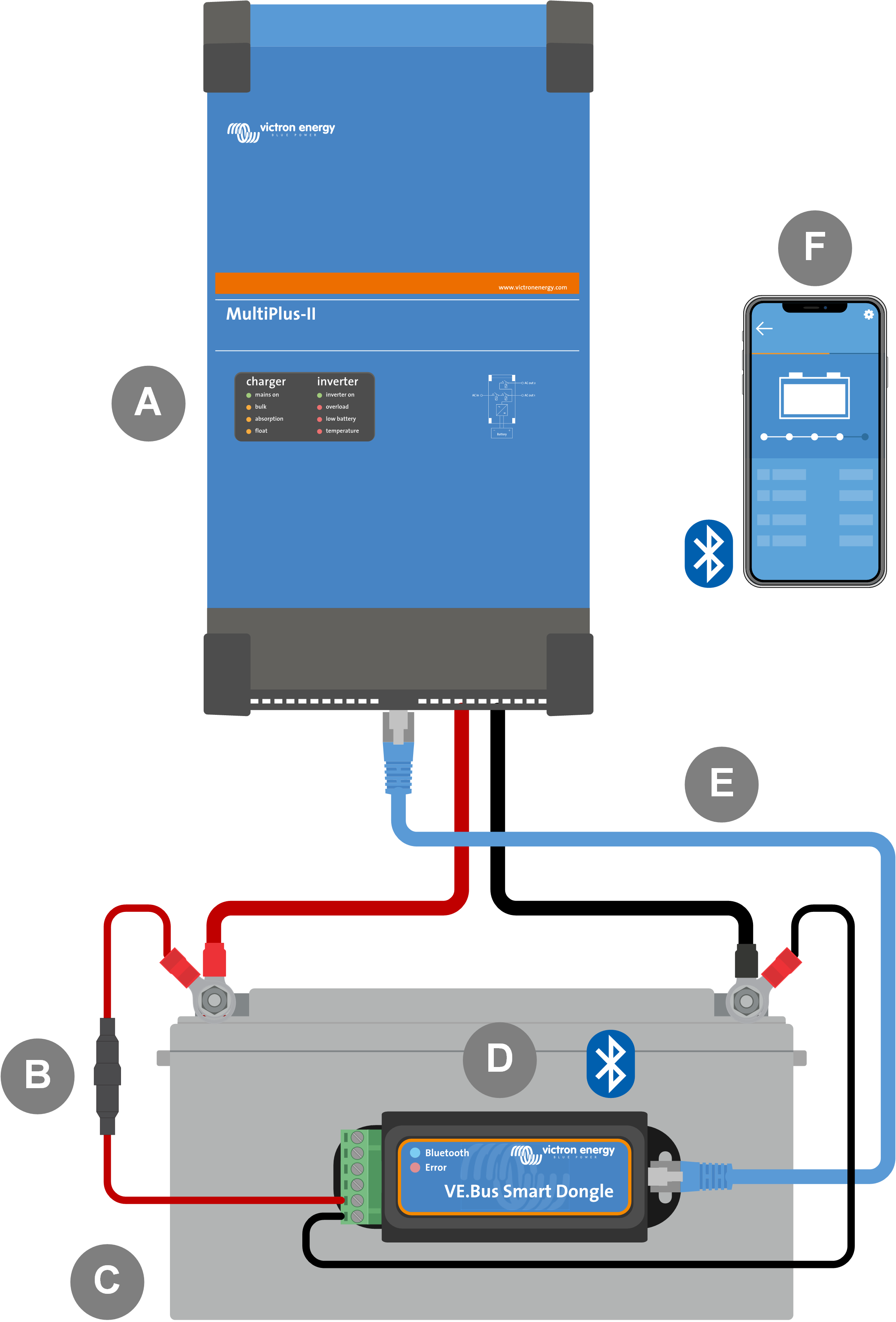

2.2. Instalação sem sensor de bateria externo
Este é o método de instalação padrão, segundo o qual o sensor de temperatura interno do dongle é utilizado.
Remova o bloco de terminais de conexão do dongle.
Conecte o cabo de alimentação vermelho ao terminal B+ do bloco de terminais.
Conecte o cabo de alimentação negro ao terminal B do bloco de terminais.
Conecte o terminal de olhal do cabo de alimentação negro ao terminal negativo da bateria.
Conecte o terminal de olhal do cabo de alimentação vermelho ao terminal positivo da bateria.
Para deteção de temperatura da bateria, monte o dongle na parte superior ou lateral da bateria, utilizando o suporte adesivo do dongle. Se não for necessário o sensor de temperatura da bateria, o dongle pode ser montado perto da bateria utilizando o suporte adesivo ou parafusos.
Conecte o bloco de terminais no dongle.
Conecte o terminal RJ45 do dongle ao terminal RJ45 do inversor/carregador utilizando um cabo RJ45 UTP.
|
|

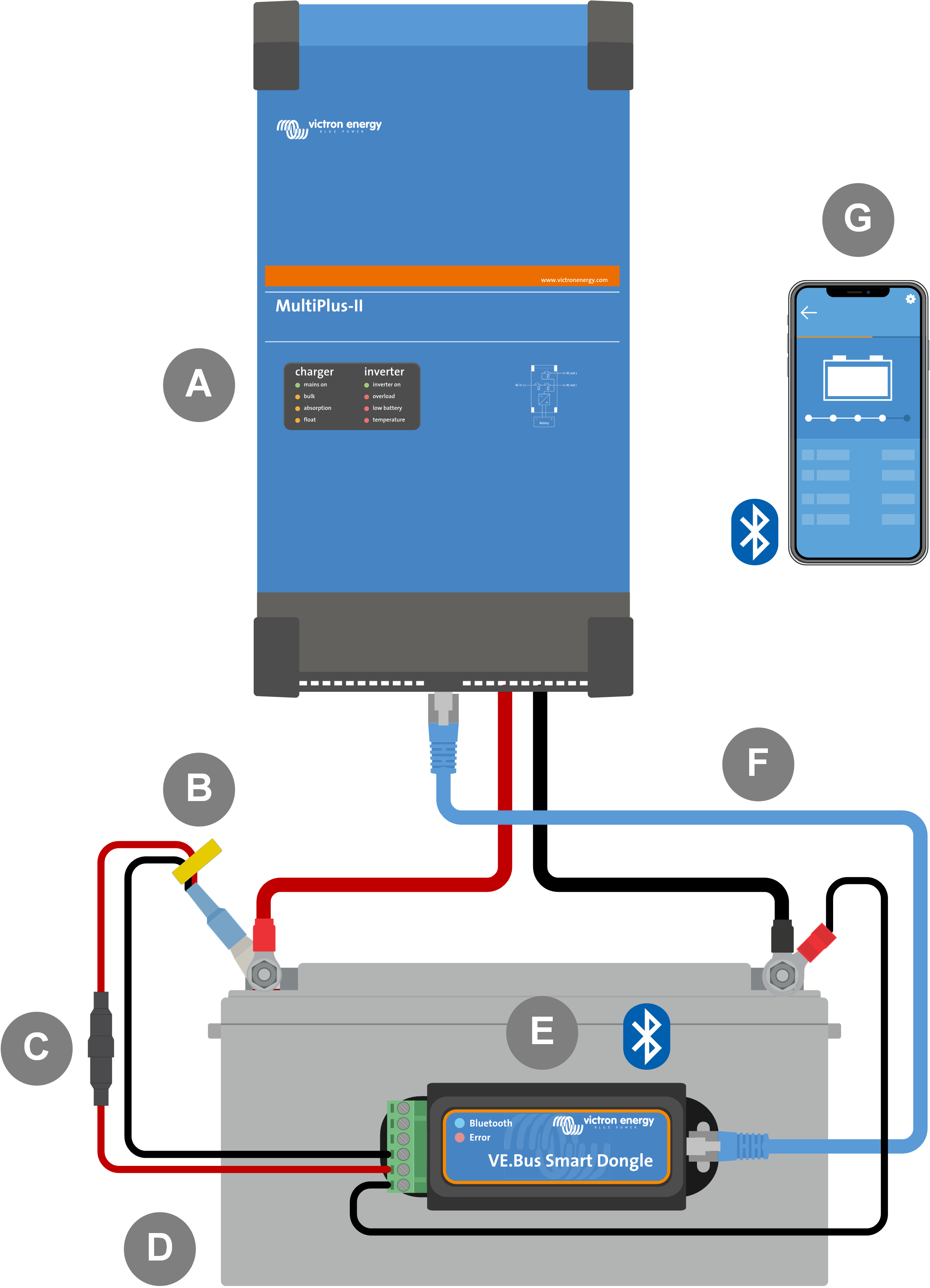

2.3. Instalação com um sensor de bateria externo
Este é um método de instalação opcional, em que um sensor de temperatura externo é utilizado em vez do sensor de temperatura interno do dongle.
Esta instalação requer o sensor de temperatura para BMV-712 Smart e BMV-702. Tenha em atenção que este sensor de temperatura é um sensor de temperatura diferente daquele que acompanha o inversor/carregador. Tem de ser adquirido separadamente.
Tenha em atenção que o cabo de alimentação vermelho incluído com o dongle não é utilizado nesta instalação. O cabo de alimentação vermelho será substituído pelo cabo vermelho do sensor de temperatura.
Remova o bloco de terminais de conexão do dongle.
Conecte o cabo vermelho do sensor de temperatura ao terminal B+ do bloco de terminais.
Conecte o cabo negro do sensor de temperatura ao terminal T do bloco de terminais.
Conecte o cabo de alimentação negro ao terminal B do bloco de terminais.
Conecte o terminal de olhal do cabo de alimentação negro ao terminal negativo da bateria.
Conecte o terminal do olhal do sensor de temperatura ao terminal positivo da bateria.
Monte o dongle na bateria utilizando o suporte adesivo do dongle ou monte-o perto da bateria utilizando parafusos ou o suporte adesivo.
Conecte o bloco de terminais no dongle.
Conecte o terminal RJ45 do dongle ao terminal RJ45 do inversor/carregador utilizando um cabo RJ45 UTP.
 |
|
2.4. Atualizar «firmware»
Antes de utilizar o dongle, verifique se o firmware, o firmware do inversor/carregador e a versão da aplicação VictronConnect estão atualizados.
Atualize o inversor/carregador para a versão de firmware mais recente. Tenha em atenção que esta tem de ser, pelo menos, a versão de firmware xxxx415 ou superior (ou versão xxxx419 ou superior para uma funcionalidade completa).
Certifique-se de que está a utilizar a versão mais recente da aplicação VictronConnect.
Atualize a versão do firmware do dongle. Faça isso conectando-se ao dongle através da aplicação VictronConnect. Na primeira conexão, a aplicação VictronConnect provavelmente indicará que o firmware tem de ser atualizado. Para atualizar o dongle, siga as instruções da aplicação VictronConnect.
Para realizar uma atualização manual de firmware ou verificar se o dongle possui o firmware mais atualizado, visite a página de configurações do produto através do símbolo de engrenagem
no canto superior direito e clique no símbolo de 3 pontos
no canto superior direito da página de configuração e selecione “Informações do produto”.
 |

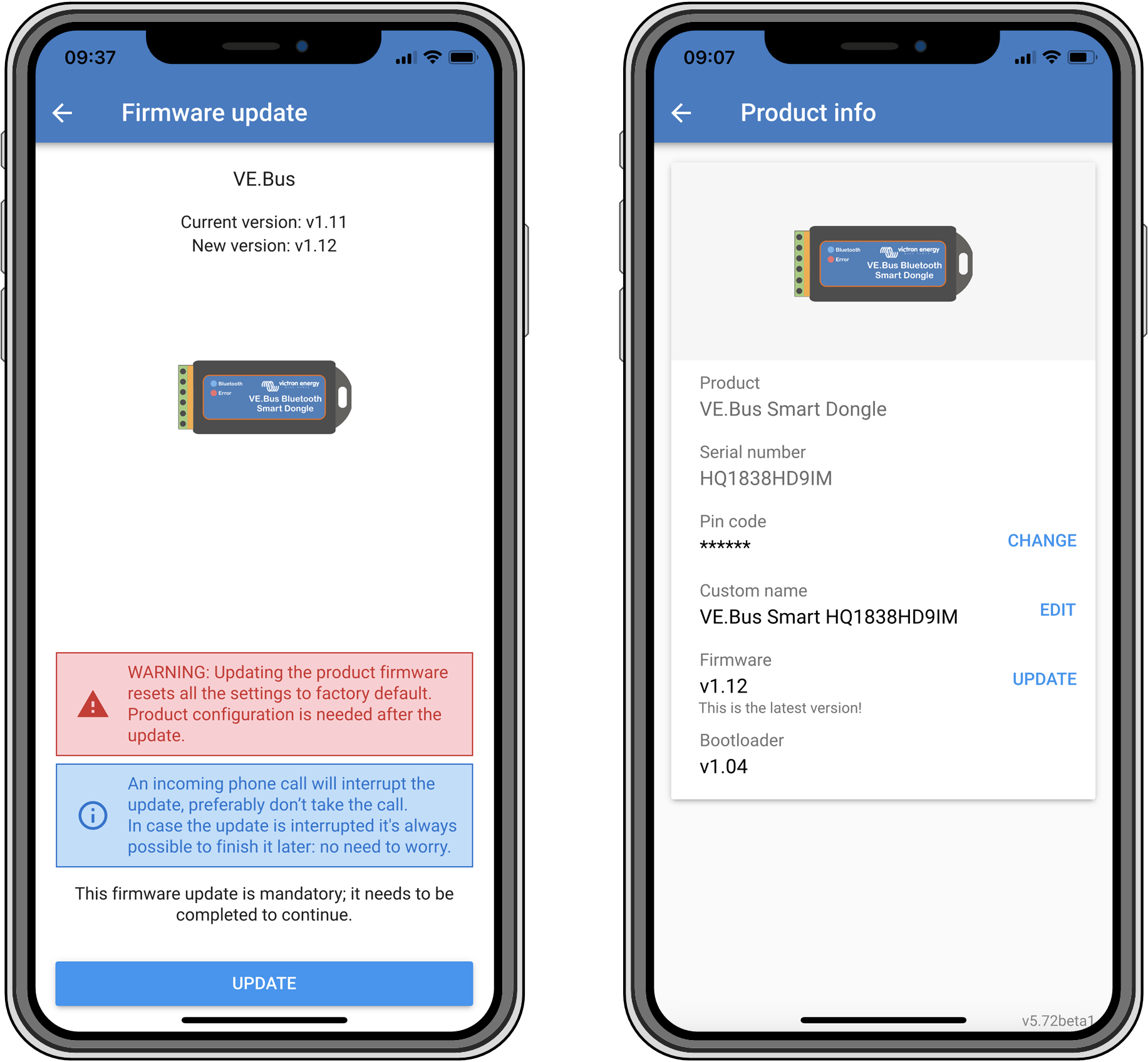

Atualização do firmware VictronConnect e ecrãs com informações do produto.
2.5. VE.Smart Networking
O dongle suporta o VE.Smart Networking. Quando o dongle faz parte do VE.Smart Networking, pode transmitir dados de temperatura e tensão da bateria para a rede.
Para adicionar ou configurar o VE.Smart Networking, navegue até à página de configurações do dongle VictronConnect clicando no símbolo de engrenagem no canto superior direito. Na página de configurações, selecione “VE.Smart Networking”. Tem duas opções: criar uma nova rede ou juntar-se a uma já existente.
Quando o dongle faz parte do VE.Smart Networking, isto é indicado por um símbolo
na página de visão geral do dongle VictronConnect. Consulte o círculo laranja na imagem abaixo à direita. Ao clicar no símbolo, pode ver se o dongle está a transmitir para a rede e que tipo de dados está a transmitir.

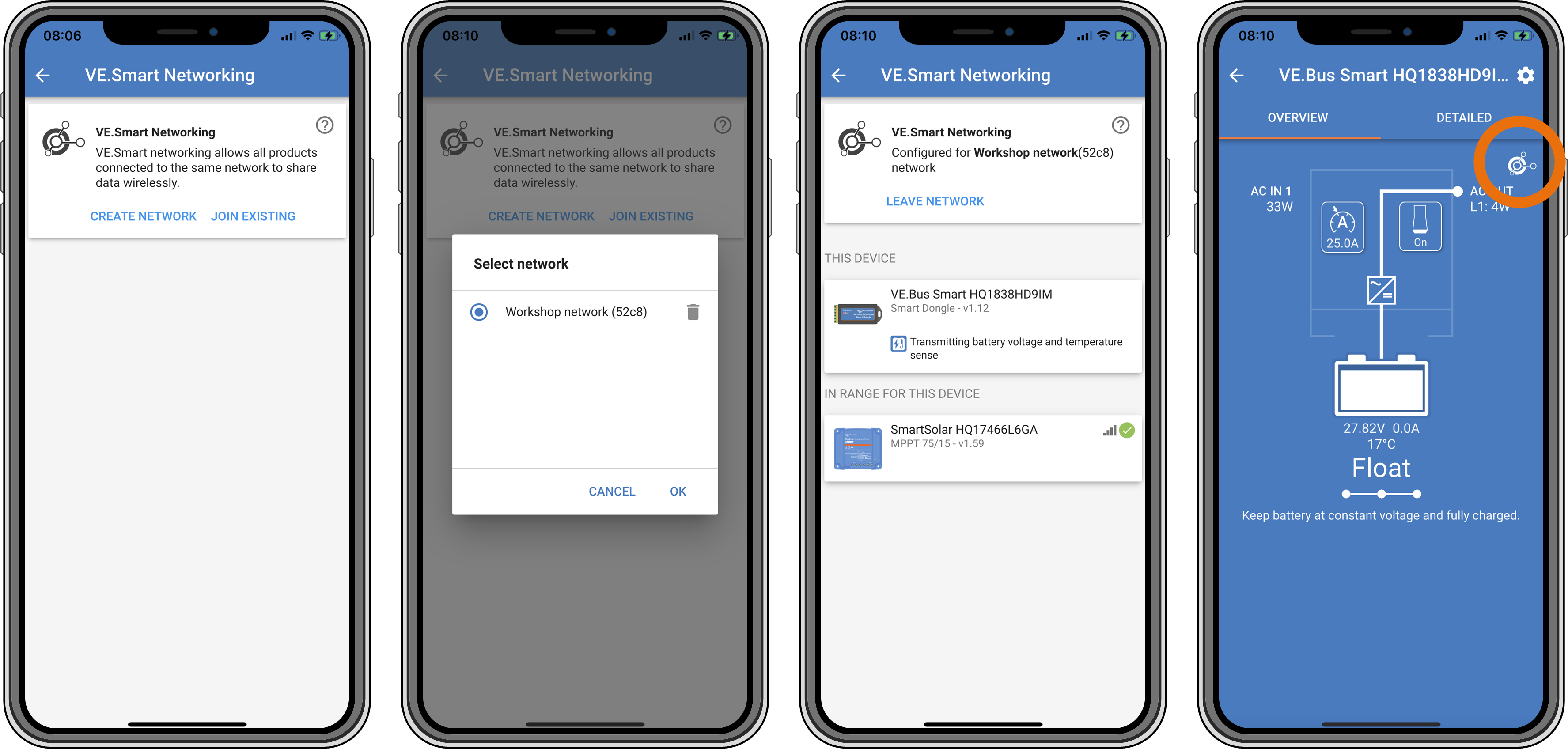

Ecrãs de VE.Smart Networking no VictronConnect.
Nota
Para mais informação sobre o VE.Smart Networking, consulte também o manual VE.Smart Networking.
