BMS VE.Bus V2

1

Source CA, réseau ou générateur

2

Disjoncteur

3

Convertisseur/chargeur MultiPlus-II

4

Interrupteur marche/arrêt à distance

5

BMS VE.Bus V2

6

Cerbo GX

7

Alimentation CA-CC fournissant une alimentation de secours au Cerbo GX si la batterie est trop déchargée

8

Circuit d’avertissement de préalarme, donnant un avertissement préalable en cas d’arrêt imminent du système dû à une batterie trop déchargée

9

Batterie Lithium Battery Smart ou batterie composée de plusieurs batteries créant un parc de batteries de 12 V, 24 V ou 48 V

1

Source CA, réseau ou générateur

2

Disjoncteur

3

Convertisseur/chargeur MultiPlus-II

4

Chargeur solaire

Câble d’allumage/arrêt à distance non inverseur VE.Direct raccordant le port VE.Direct du chargeur solaire à la borne de déconnexion de chargeur du BMS

6

BMS VE.Bus V2

7

Batterie Lithium Battery Smart ou batterie composée de plusieurs batteries créant un parc de batteries de 12 V, 24 V ou 48 V.

8

BatteryProtect

9

Consommateurs CC

10

SmartShunt

1

Convertisseur/chargeur MultiPlus-II

2

BMS VE.Bus V2

3

Batterie Lithium Battery Smart ou batterie composée de plusieurs batteries créant un parc de batteries de 12 V, 24 V ou 48 V

1

Source CA, réseau ou générateur

2

Disjoncteur

3

Chargeur Orion CC-CC, la borne distante H est raccordée à la borne de déconnexion de chargeur du BMS VE.Bus V2.

4

BMS VE.Bus V2

5

Convertisseur/chargeur MultiPlus-II

6

Contrôleur de batterie de démarrage et alternateur

7

Batterie de démarrage 12 V

8

Batterie Lithium Battery Smart ou batterie composée de plusieurs batteries créant un parc de batteries de 12 V ou 24 V

9

SmartShunt

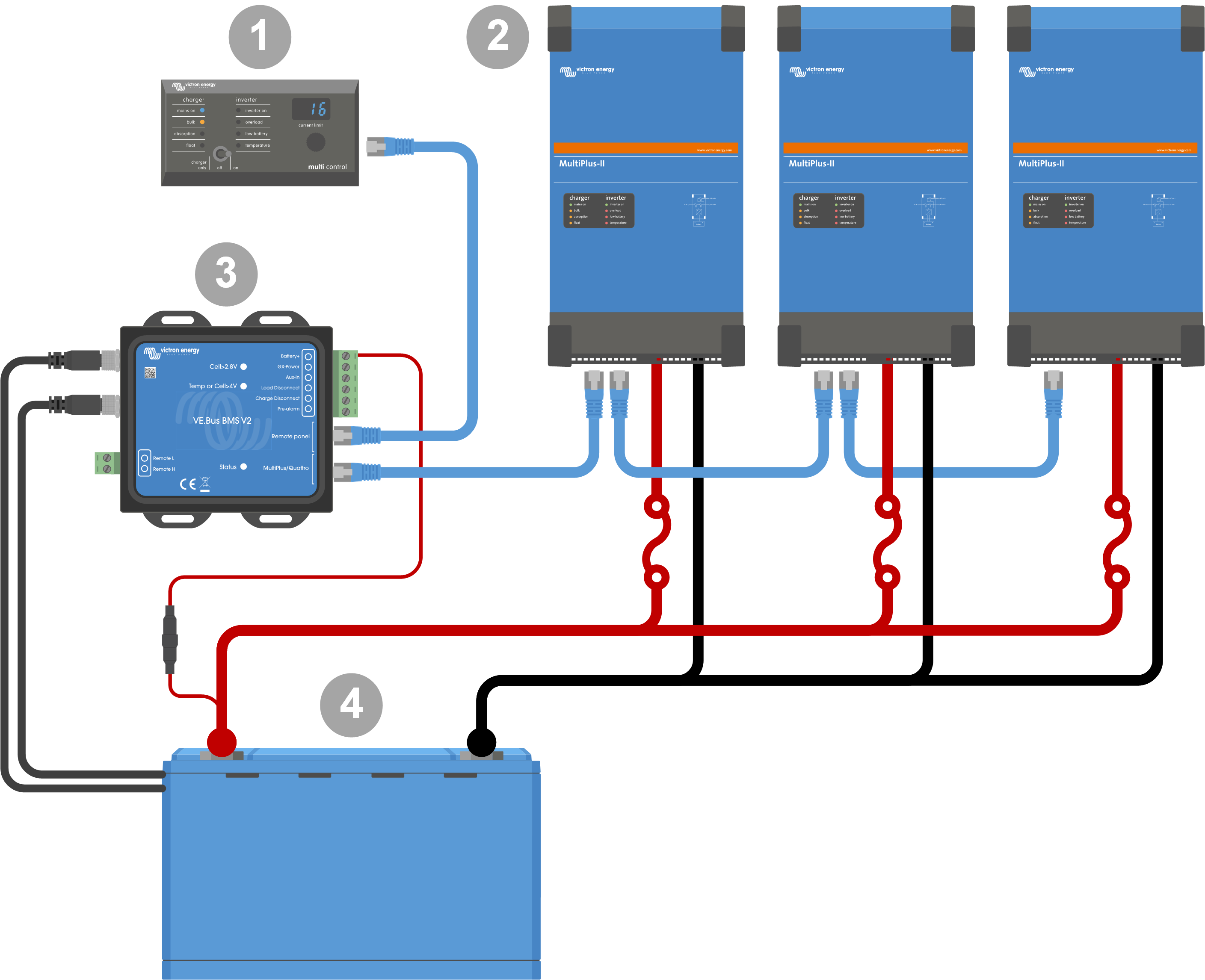

1

Multi Contrôle Numérique

2

Convertisseur/chargeur MultiPlus-II installé et configuré en tant que système triphasé

3

BMS VE.Bus V2

4

Batterie Lithium Battery Smart ou batterie composée de plusieurs batteries créant un parc de batteries de 12 V, 24 V ou 48 V
