9. Annexe
9.1. Dimensions BMS VE.Bus V2
9.2. Comparaison entre le BMS VE.Bus V2 et le BMS VE.Bus V1
Ce tableau met en évidence les différences entre le BMS VE.Bus V2 et son prédécesseur, le BMS VE.Bus V1.
Fonctionnalité | BMS VE.Bus V2 | BMS VE.Bus V1 | ||
|---|---|---|---|---|

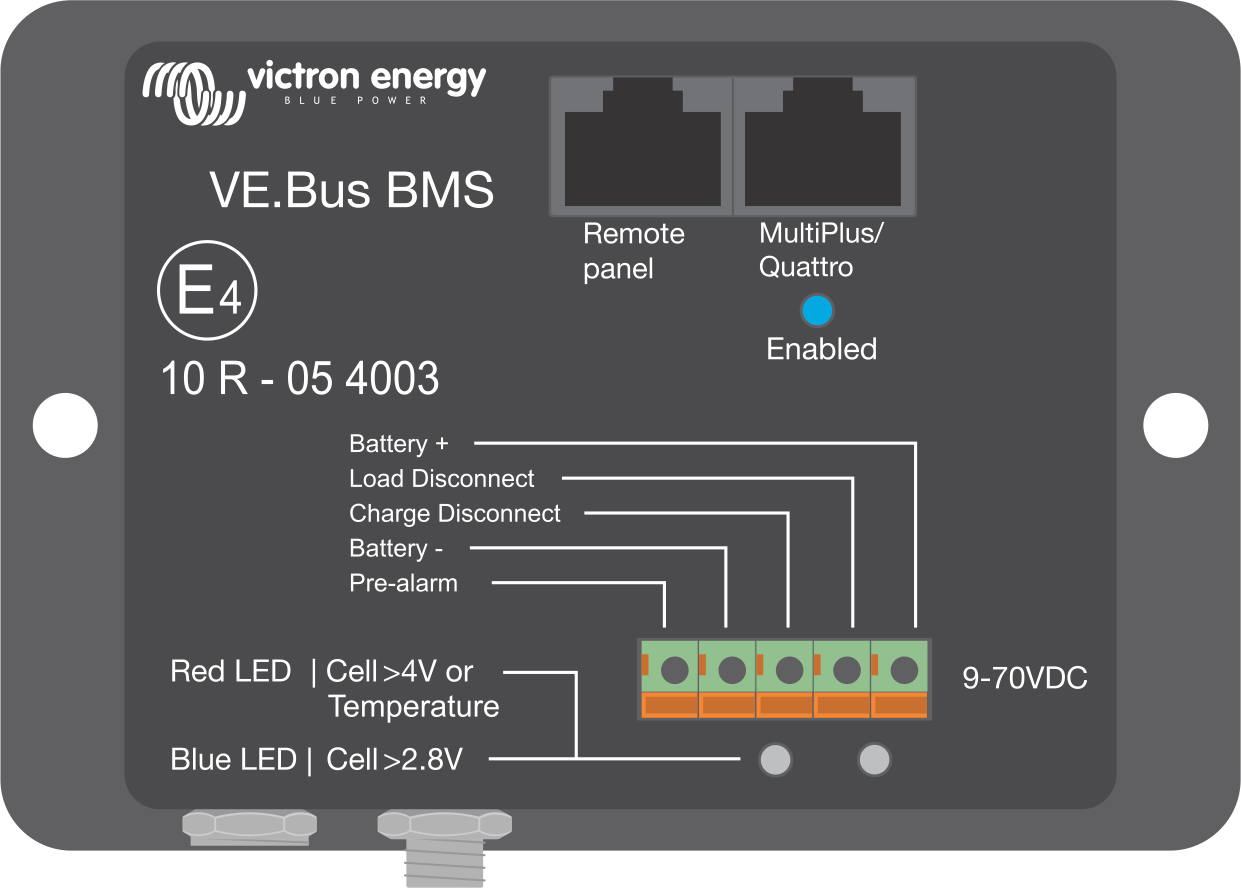

Image du produit |
|
| ||
Port VE.Bus MultiPlus/Quattro | Oui | Oui | ||
Port VE.Bus du tableau de commande à distance | Pour raccorder un dispositif GX, un VE.Bus Smart Dongle ou un tableau de commande Digital Multi Control. | Uniquement pour raccorder un tableau de commande Digital Multi Control. | ||
Communication avec le dispositif GX | Oui, le BMS diffuse des données opérationnelles et il peut contrôler l’équipement qui est connecté à un dispositif GX, comme les chargeurs solaires et certains chargeurs CA via DVCC. | Non | ||
Contrôle marche/arrêt/chargeur uniquement | Oui, via le dispositif GX et à distance via le VRM, le VE.Bus Smart Dongle et le tableau de commande Digital Multi Control. | Uniquement avec le tableau de commande Digital Multi Control. | ||
Borne GX-Pow | Oui, la sortie GX-Pow alimente le GX à partir de la batterie ou de l’entrée Aux-In. La tension la plus élevée des deux est utilisée. | Non | ||
Mise à jour du micrologiciel du BMS | Oui, à la fois localement et à distance via le portail VRM. | Pas possible. | ||
Mise à jour du micrologiciel du convertisseur/chargeur « dans le système » | Oui, à la fois localement et à distance via le portail VRM. | Non, le BMS VE.Bus V1 doit être déconnecté pendant la mise à jour du micrologiciel du convertisseur/chargeur. | ||
Utilisable sans connexion VE.Bus | Non. Le BMS n’a pas de connexion au négatif de la batterie, le négatif est fourni par le VE.Bus et le VE.Bus doit être connecté pour que le BMS soit alimenté. | Oui | ||
Borne de déconnexion de consommateur | Oui | Oui | ||
Borne de préalarme | Oui | Oui | ||
Borne de déconnexion de chargeur | Oui | Oui | ||
Borne d’allumage/arrêt à distance | Oui | Non. Si une commande d’allumage/arrêt à distance est nécessaire, un interrupteur doit être placé sur le positif de l’alimentation du BMS. | ||
Borne Aux-In | Oui, un adaptateur CA-CC connecté à l’entrée Aux-In garantit l’alimentation du dispositif GX pendant un état de cellule faible, tant que cette alimentation auxiliaire est disponible. | Non | ||
Voyant d’activation MultiPlus/Quattro | Non | Oui | ||
Voyant d’état | Oui, ce voyant indique que le BMS envoie des trames d’information au convertisseur/chargeur. Le voyant peut également indiquer si le BMS est bloqué en mode chargeur de démarrage. | Non | ||
Voyant de tension de cellule faible | Oui | Oui | ||
Voyant de tension et/ou de température de cellule élevée | Oui | Oui |
