3. Installation
3.1. Placering av MPPT

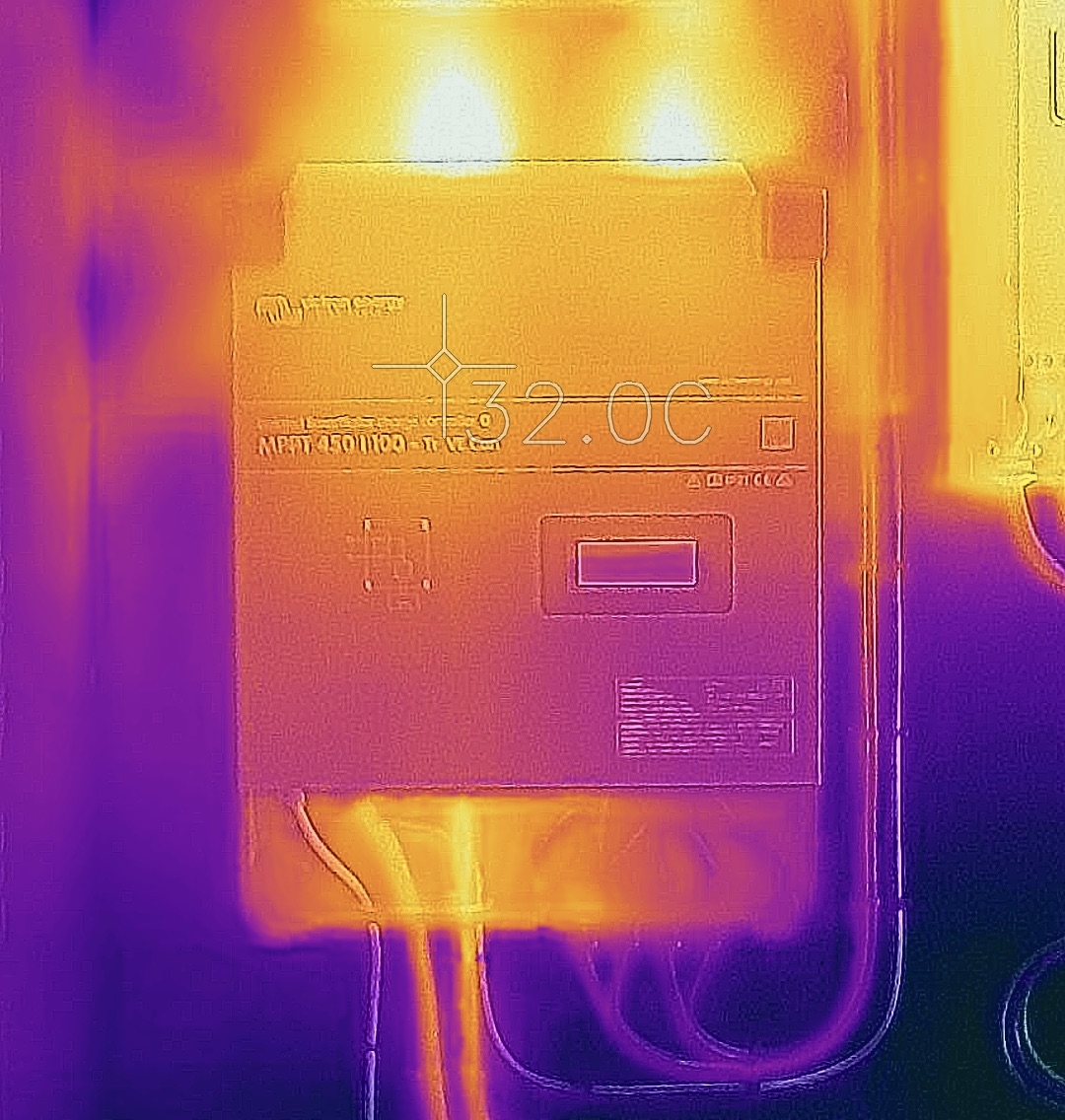

För bästa driftresultat bör MPPT placeras på en plan vertikal yta. För att säkerställa att MPPT fungerar utan problem måste den användas på en plats som uppfyller följande villkor: a) Utsätt den inte för vatten, regn eller fukt b) Placera den inte i direkt solljus. Den omgivande lufttemperaturen ska vara mellan -20 °C och 40 °C (fuktighet och 95 % icke-kondenserande). c) Blockera inte luftflödet. Lämna minst 30 centimeter fritt utrymme både över och under MPPT. Om enheten blir för varm kommer den att stängas av. När den har uppnått en säker temperaturnivå igen kommer den automatiskt att starta om igen. Figur 1. Termisk bild av MPPT RS värmezoner som krävs för godkännande. | |
Denna produkt innehåller potentiellt farliga spänningar. Den bör endast installeras under översikt av en lämplig kvalificerad installatör med rätt utbildning och lokala föreskrifter ska följas. Kontakta Victron Energy för mer information eller nödvändig utbildning. | |
För hög omgivningstemperatur kommer att leda till följande: · Minskad livslängd. · Minskad laddningsström. · Minskad toppkapacitet eller avstängning av MPPT. Placera aldrig apparaten direkt ovanför blybatterierna. MPPT RS passar för väggmontering. För monteringssyften tillhandahålls en krok och två hål på baksidan av höljet. Enheten måste monteras vertikalt för optimal kylning. | |
Av säkerhetsskäl bör denna produkt installeras i en värmeresistent miljö. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten. | |
ViktigtFörsök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster. |
3.2. MPPT-jordning. detektering av isoleringsfel i solcellspanel och meddelande om jordfelslarm
RS testar om det finns tillräcklig resistiv isolering mellan PV+ och GND, och PV- och GND.
Om motståndet hamnar under tröskelvärdet (vilket påvisar ett jordfel) stängs växelriktaren av och inaktiverar AC-utgångarna (MPPT fortsätter att ladda batteriet eftersom det inte har någon inverkan på säkerheten på grund av isoleringen på batterisidan).
Du måste även ansluta en GX-enhet (som Cerbo GX) om ett ljudlarm och/eller ett e-postmeddelande angående felet krävs. För att konfigurera e-postmeddelanden krävs en internetanslutning till GX-enheten och ett VRM-konto.
Plus- och minusledarna på solcellspanelen måste isoleras från jord.
Jorda solcellspanelens ram enligt lokala föreskrifter. Jorduttaget på chassit ska anslutas till den vanliga jorden.
Ledaren från jorduttaget på enhetens chassi till jord ska ha minst det gränssnitt som de kablar som används för att ansluta solcellspanelen.
När enheten visar på ett isoleringsfel i solcellsmotståndet ska du inte vidröra några metalldelar och omedelbart kontakta en lämplig utbildad tekniker för felsökning av systemet.
Batteriterminalerna är galvaniskt isolerade från solcellspanelen. Detta säkerställer att solcellsspänningarna inte kan läcka över till systemets batterisida vid ett fel.
3.3. Krav för batteri och batterikablar
För att utnyttja produktens fulla kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt användas. Användning av för små batterier eller batterikablar leder till:
Förminskad systemeffektivitet
Oönskade systemlarm eller nedstängningar
Permanent skada på systemet
Se tabell för de MINSTA batteri- och kabelkraven.
Modell | 450/100 | 450/200 | |
---|---|---|---|
Batterikapacitet blysyra | 200 Ah | 400 Ah | |
Batterikapacitet Litium | 50 Ah | 100 Ah | |
Rekommenderad DC-säkring | 125 A - 150 A | 250 A | |
Minsta tvärsnitt (mm²) per + och - anslutningspol | 0 – 2 m | 35 mm2 | 70 mm2 |
2 – 5 m | 70 mm2 | 2 x 70 mm2 |
Varning
Kontrollera batterifabrikantens rekommendationer för att säkerställa att batterierna klarar av systemets totala laddningsström. Beslutet om batteristorlek ska göras i samråd med din systemdesigner.
Använd en isolerad hylsnyckel för att undvika kortslutning av batteriet. Maximalt vridmoment: 14 Nm Undvik att kortsluta batterikablarna. |
Skruva loss de två skruvarna längst ner på höljet och avlägsna servicepanelen.
Anslut batterikablarna.
Skruva åt muttrarna ordentligt för minimalt kontaktmotstånd.
3.4. Koppling av solcellsingång
MPPT RS 450/100 och MPPT RS 450/200 solcellsladdningsregulator finns tillgängliga med två olika alternativ för anslutning av solcellskablar.
”- Tr”-versionen har skruvkopplingsplintar på insidan. Solcellskablarna går genom kabelförskruvningen längst ner på enheten och det lägre skyddet måste tas bort för att få tillgång till kopplingsplintarna på insidan.
”- Mc4”-versionen har MC4-kontakter i botten av enheten. Det är inte nödvändigt att ta bort bottenskyddet för att ansluta solcellskablarna.
Obs!
För ”- Tr”-versionen ska kopplingsplintskruvarna skruvas åt med ett vridmoment på 1,2 Nm.

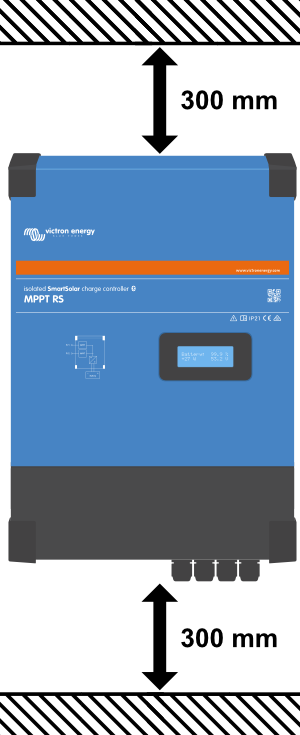

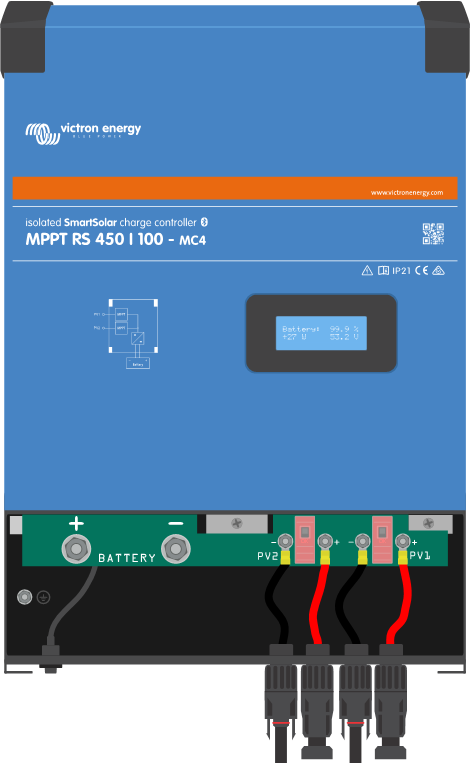

MPPT 450/100-MC4-versionen har två par han- och hon-MC4-kontakter - ett par per tracker (spårare).
Sida-vid-sida-jämförelse av MPPT RS 450/100 - MC4 (vänster) och MPPT RS 450/100 - Tr (höger).
MC4-kontakterna är fördragna medan ”- Tr”-versionen har skruvkopplingsplintar, solcellskablarna går genom kabelförskruvningarna på botten av enheten.

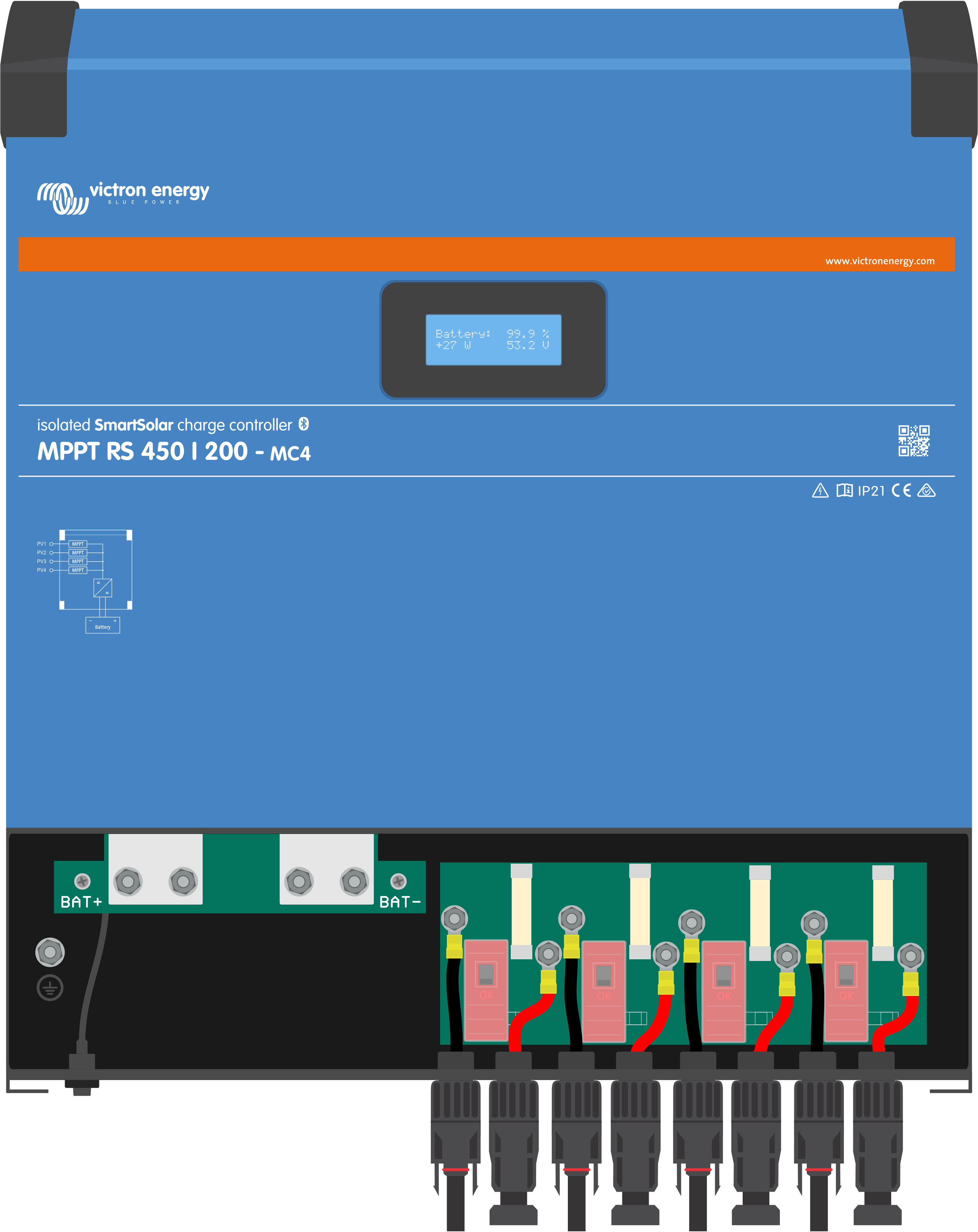

MPPT 450/200-MC4-versionen har fyra par han- och hon-MC4-kontakter - ett par per tracker (spårare).
Sida-vid-sida-jämförelse av MPPT RS 450/200 - MC4 (vänster) och MPPT RS 450/200 - Tr (höger).
MC4-kontakterna är fördragna medan ”- Tr”-versionen har skruvkopplingsplintar, solcellskablarna går genom kabelförskruvningarna på botten av enheten.
3.5. Konfiguration av solcellspanel

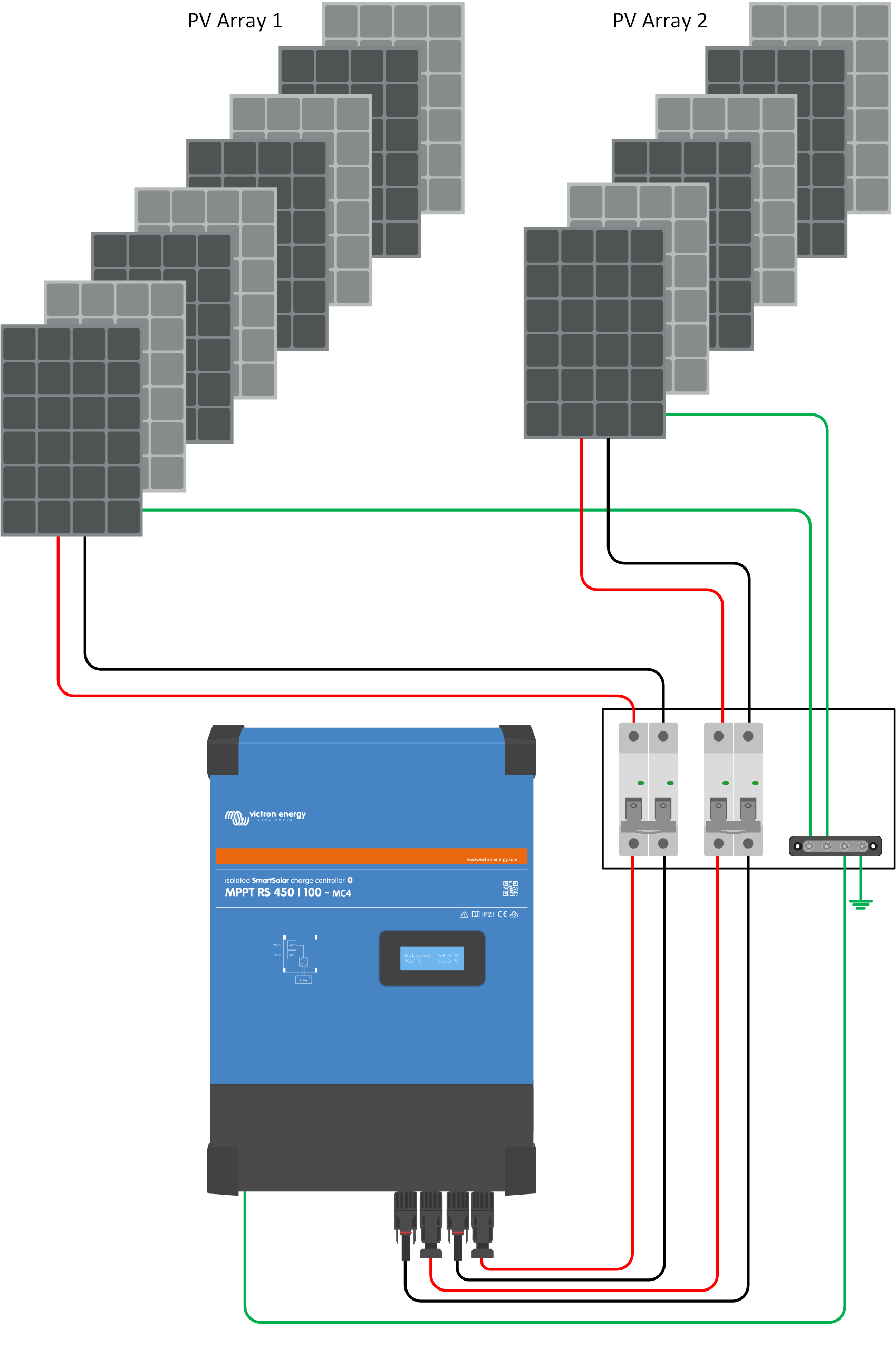

MPPT RS måste hålla de individuella tracker-ingångarna isolerade från varandra. Det innebär en solcellspanel per ingång, försök inte att ansluta samma panel till flera spåraringångar.
Varning
Solcellsladdarens högsta märkspänning är 450 V. Ett solcellsöverspänning kommer att skada solcellsladdaren. Denna typ av skada täcks inte av garantin.
Om solcellspanelen är placerad i ett kallt klimat kan solcellspanelen mata ut mer än sin angivna Voc. Använd MPPT-storlekskalkylatorn på solcellsladdarens produktsida för att räkna ut den här variabeln. Ha en säkerhetsmarginal på ytterligare 10 % som en tumregel.
Den högsta driftingångströmmen för varje spårare (Tracker) är 18 A.
MPPT solcellsingångar är skyddade mot omvänd polaritet, till en maximal kortslutningsström på 20 A för varje spårare.
Det är möjligt att ansluta solcellspaneler med högre kortslutningsström, upp till högst 30 A, om de ansluts med rätt polaritet. Denna potential utanför specifikationerna gör det möjligt för systemdesigner att ansluta större paneler och det kan vara användbart i de fall en panelkonfiguration ger en kortslutningsström som är lite högre än gränsen på skyddskretsen mot omvänd polaritet.
Isoleringen på solcellsväxelriktarens ingångskabel ska tas bort för att kunna föra in 12 mm av exponerad koppar i fästpunkten för solceller på MPPT. Det ska inte vara möjligt att komma i kontakt med några exponerade kopparledningar, passformen måste vara ren utan lösa trådar.
Varning
Även om den fungerar med korrekt installation ska du vara MEDVETEN om att produktgarantin inte gäller om en solcellspanel med högre kortslutningsström än 20 A ansluts med omvänd polaritet.
Observera
MPPT RS måste hålla de individuella tracker-ingångarna isolerade från varandra. Det innebär en solcellspanel per ingång, försök inte att ansluta samma panel till flera spåraringångar.
När MPPT växlar till floatsteget minskar den batteriladdningsströmmen genom att öka solcellseffektsspänningen.
Den högsta tomgångsspänningen i solcellspanelen får inte vara högre än åtta gånger den lägsta batterispänningen i float.
Om ett batteri har en floatspänning på exempelvis 54,0 V kan den högsta tomgångsspänningen på den anslutna panelen inte överstiga 432 V.
När panelspänningen överstiger den här parametern skickar systemet ett felmeddelande om ”överladdningsskydd” och stänger av.
För att åtgärda detta kan du antingen öka batteriets floatspänning eller minska solcellsspänningen genom att ta bort solcellspaneler från raden så att spänningen hamnar inom specificerade värden igen.
3.5.1. MPPT RS Exempel på solcellskonfiguration
Obs!
Detta är ett exempel på en panelkonfiguration. Beslutet om en särskild panelkonfiguration, samt storlek och design för ditt system bör tas tillsammans med din systemdesigner.
Paneltyp | Voc | Vmpp | Isc | Impp | # av paneler | Högsta radspänningar | Total effekt per rad |
---|---|---|---|---|---|---|---|
Victron 260 W (60 celler) | 36,75 V | 30 V | 9,30 A | 8,66 A | # 1 - 11 #2 - 8 | # 1 - 404 V # 2 - 304 V | 2 850 W 2 080 W |
3.6. Kabelanslutningssekvens
För det första: Bekräfta att det är rätt batteripolaritet och anslut batteriet
Andra:vid behov, koppla ihop den fjärrstyrda av-och-påslagningen, det programmerbara reläet och kommunikationskablar.
Tredje:: Bekräfta att det är rätt solcellspolaritet och anslut sen solcellspanelen (om den är felaktigt ansluten med omvänd polaritet sjunker solcellsspänningen och regulatorn blir varm men laddar inte batteriet).
3.7. Synkroniserad parallelldrift
Flera laddningsregulatorer kan synkroniseras med CAN-gränssnittet. Detta kan göras enkelt genom att koppla ihop laddarna med RJ45 UT- kablar (bussuttag behövs, se avsnitt 3.6).
De parallellkopplade laddningsregulatorerna måste ha identiskt lika inställning (dvs. laddningsalgoritm). CAN-kommunikationen säkerställer att regulatorerna kommer att växla samtidigt från ett laddningstillstånd till ett annat (från bulkladdning till absorptionsladdning till exempel). Varje enhet kommer att reglera sin egen utgångsström, beroende bl. a. på utmatningen från varje solcellspanel och kabelmotstånd.
I händelse av en synkroniserad parallelldrift kommer nätverksikonen att blinka var 3:e sekund på alla de parallellkopplade enheterna.
PV-ingångarna ska inte anslutas parallellt. Varje laddningsregulator måste anslutas till sin egen solcellspanel.
3.8. Energilagringssystem (Energy Storage System, ESS)
Ett energilagringssystem (ESS) är ett särskilt energisystem som förenar en elnätsanslutning med en Victron växelriktare/laddare, en GX-enhet och ett batterisystem. Den lagrar solenergi in i ditt batteri under dagen för användning senare när solen inte längre skiner.
Se följande manual för instruktioner om hur man installera ett ESS:
3.9. Användarens in- eller utgång
3.9.1. Fjärrkontakt på/av
Fjärrkontakten för på/av har två terminaler, ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H).
SmartSolar MPPT RS levereras med de två terminalerna för fjärrstyrning på/av kopplade till varandra via en kabellänk.
Observera att för att fjärrkontakten ska fungera måste huvudbrytaren på solar charger vara inställd på ”på”.
Fjärrkontakten på/av har två olika driftlägen:
På/av-läge (standard):
Standardfunktionen för fjärrkontakten är att på avstånd stänga av eller slå på enheten.
Enheten slås på om ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H) är kopplade till varandra (via en fjärrbrytare, relä eller kabellänken).
Enheten stängs av om ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H) inte är kopplade till varandra och flyter fritt.
Enheten slås på om ”Remote H” (Fjärr H) är kopplad till batteriets positiva pol (Vcc).
Enheten slås på om ”Remote L” (Fjärr L) är kopplad till batteriets negativa pol (GND).
2-kablar BMS-läge:
Den här funktionen kan aktiveras via VictronConnect. Gå till ”batteriinställningar” och sen till ”Fjärrläge”. (se bifogad bild)
Ställ in fjärrläget från på/av till ”2-kablar BMS”
I det här läget används signalerna ”belastning”, ”belastningsfrånkoppling” eller ”tillåt urladdning” och signalerna ”laddare”, ”laddningsfrånkoppling” eller ”tillåt laddning” från ett Victron litiumbatteri-BMS för att styra enheten. De stänger av växelriktaren om urladdning inte är tillåten respektive slår på solcellsladdaren om laddning inte är tillåten av batteriet.
Koppla BMS-terminalen ”belastning”, ”belastningsfrånkoppling” eller ”tillåt urladdning” till växelriktaren RS Smart:s ”Remote H” (Fjärr H)-terminal.
Koppla BMS-terminalen ”laddare”, ”laddningsfrånkoppling” eller ”tillåt laddning” till enheten växelriktare RS Smart:s ”Remote L” (Fjärr L)-terminal.
3.9.2. Programmerbart relä
Programmerbart relä som kan ställas in för allmänt larm, DC-underspänning eller start-/stoppfunktion för generator. DC-klass: 4 A upp till 35 VDC, 1 A upp till 70 VDC
3.9.3. Spänningssensor
För att kompensera möjliga kabelförluster under laddning kan två kontrollkablar anslutas direkt till batteriet eller till de positiva eller negativa distributionspunkterna. Använd kabel med ett tvärsnitt på 0,75 mm².
Under batteriladdning, kommer laddaren att kompensera spänningsfall via DC-kablar på upp till max 1 volt (dvs. 1 V via den positiva anslutningen och 1 V via den negativa anslutningen). Om spänningsfallet riskerar att bli större än 1 V begränsas laddningsströmmen på ett sådant sätt att spänningsfallet förblir begränsat till 1 V.
3.9.4. Temperatursensor
För temperaturkompenserad laddning, kan temperatursensorn (levereras tillsammans med enheten) anslutas. Sensorn är isolerad och måste anslutas till batteriets negativa pol. Temperatursensorn kan även användas för avstängning vid för låg temperatur vid laddning av litiumbatterier (konfigureras i VictronConnect).
3.9.5. Programmerbara analoga/digitala ingångsportar
Produkten är utrustad med två analoga/digitala ingångsportar. De är märkta AUX_IN1+ och AUX_IN2+ på användarens borttagbara in- eller utgångskopplingsplintar.
De digitala ingångarna är 0-5 V och när en ingång dras till 0 V registreras den som ”stängd”.
Dessa portar kan konfigureras i VictronConnect.
Unused (oanvänd): aux-ingången har ingen funktion.
Safety switch (säkerhetsbrytare): enheten är på när aux-ingången är aktiv.
AC IN connect (AC IN-anslutning): anslut endast till AC-ingång när aux-ingången är aktiv. Ett exempel på när detta kan vara användbart är för att inaktivera Ac-ingångens nätladdning under en tid när nätpriset är högt.
Du kan ange olika funktioner till varje aux-ingång. Om samma funktion anges till båda aux-ingångarna kommer de att behandlas som en OCH-funktion, så båda måste vara aktiva för att enheten ska känna igen ingången.
3.9.6. Användarens in- eller utgång - terminaldiagram
3.9.7. Funktioner för användarens in- eller utgång
Nummer | Anslutning | Beskrivning |
---|---|---|
1 | Relä_NEJ | Programmerbart relä Normalt öppen anslutning |
2 | AUX_IN - | Vanlig negativ för programmerbara extraingångar |
3 | AUX_IN1+ | Programmerbar extraingång 1 positiv anslutning |
4 | AUX_IN2+ | Programmerbar extraingång 2 positiv anslutning |
5 | REMOTE_L | Fjärrkontakt på/av Låg |
6 | REMOTE_H | Fjärrkontakt på/av Hög |
7 | RELAY_NC | Programmerbart relä Normalt stängd anslutning |
8 | RELAY_COM | Programmerbart relä vanlig negativ |
9 | TSENSE - | Temperatursensor negativ |
10 | TSENSE + | Temperatursensor positiv |
11 | VSENSE - | Spänningssensor negativ |
12 | VSENSE + | Spänningssensor positiv |
3.10. Programmering med VictronConnect
Den här guiden hjälper dig med specifika delar i VictronConnect som handlar om din SmartSolar MPPT RS.
Mer allmän information om appen VictronConnect – hur man t.ex. installerar den, hur man parkopplar den med en enhet och hur man uppdaterar fast programvara – hittar du i den övergripandeVictronConnect-manualen. En lista över alla enheter som är kompatibla med VictronConnect finns här.
Obs: Dessa instruktioner kan gälla för olika produkter och konfigurationer. Där en hänvisning görs till batterispänning i dessa instruktioner avses ett 12 V-batteri som referens. Multiplicera de angivna värdena med 4 för att få inställningar för en installation som är konfigurerad för ett batterisystem på 48 V.
3.10.1. Inställningar
Sidan för inställningar nås genom att klicka på kugghjulet i det övre högra hörnet på Hem-sidan. Sidan för inställningar ger åtkomst till att se eller ändra inställningar för batteri, belastning, gatubelysning och portfunktioner. Från den här sidan kan du även se produktinformation som vilka fasta programvaruversioner som är installerade i MPPT-solcellsladdaren.
3.10.2. Batteriinställningar
Batterispänning
SmartSolar MPPT RS är fast inställd på 48 V och är endast tillgänglig för 48 V-system.
Maximal laddningsström
Tillåter användaren att ställa in en lägre maximal laddningsström.
Laddare aktiverad
En ändring av den här inställning stänger av solcellsladdaren. Batterierna laddas inte. Den här inställningen är endast avsedd att användas när arbete ska utföras på installationen.
Laddarinställningar - Förinställt batteri
Förinställt batteri gör det möjligt för dig att välja batteritypen, acceptera fabriksinställningar eller att ställa in egna förinställda värden som ska användas för batteriladdningsalgoritmen. Inställningarna för absorptionsspänning, absorptionstid, floatspänning, utjämningsspänning och temperaturkompensation har alla ett förinställt värde men kan definieras av användaren.
Inbyggd förinställning: välj mellan de inbyggda förinställningarna (normal, hög och LiFePO4 tvåkablat BMS)
Användardefinierat: alla parametrar kan anpassas manuellt
Välj förinställning: välj en typ från de förinställda batterityperna i VictronConnect
Skapa förinställning: skapa en ny batteriförinställning i VictronConnect
Redigera förinställning: redigera en befintlig batteriförinställning i VictronConnect
Användardefinierade förinställda värden sparas i registret för förinställningar och på så sätt behöver inte installatörer ställa in alla värden varje gång de konfigurerar en ny installation.
Genom att välja Ändra förinställningar, eller på inställningsskärmen (med expertläge på eller inte) kan anpassade parametrar ställas in enligt följande:
Batterkemi
OPzS/OPzV
Gel/AGM
Litium (LiFePO4)
Fjärrläge
Konfigurera det som är anslutet till ingångarna REMOTE_L och REMOTE_H på användaranslutningsdonet.
Fjärrstyrning av/på: en enkel av/på-brytare.
Tvåkopplat BMS: kopplat BMS med tillåt laddning- och tillåt urladdning-signaler liksom SmallBMS. Observera att vid val av tvåkopplat BMS startar inte enheten förrän en är ansluten.
Expertläge
Den här av/på-växlaren gör det möjligt att ändra expertinställningar om din utrustning har särskilda krav.
Styrd av BMS
Detta visas endast om enheten fjärrstyrs av ett BMS. Klicka för att ändra/visa, detta öppnar en ny meny, vilket beskrivs längre ner i dokumentet.
Absorptionsspänning
Ställ in absorptionsspänningen.
Floatspänning
Ställ in floatspänningen.
Utjämningsspänning
Ställ in utjämningsspänningen.
Lagringsspänning
Ställ in lagringsspänningen.
Re-bulk spänningsförskjutning
Ställ in den spänningsförskjutning som kommer att användas över floatspänningsinställningen och som kommer att fastställa gränsvärdet för att starta om laddningscykeln.
T.ex.: För en re-bulk spänningsförskjutning på 0,4 V och en floatspänningsinställning på 54,0 V kommer spänningsgränsvärdet som används för att starta om laddningscykeln att vara 53,6 V. Med andra ord, om batterispänningen sjunker under 53,6 V i en minut kommer laddningscykeln att starta om.
Anpassningsbar absorptionstid
Välj med anpassningsbar absorptionstid, annars kommer fast absorptionstid att användas. Båda valen förklaras bättre nedan
Fast absorptionstid: Samma längd av absorption tillämpas varje dag (när det finns tillräckligt med solcellsenergi) genom att använda inställningen för maximal absorptionstid. Tänk på att det här valet kan leda till överbelastning av dina batterier, särskilt för blybatterier och system med ytliga dagliga urladdningar. Rådgör med din batteritillverkare för rekommenderade inställningar. Obs: säkerställ att du inaktiverar inställningen för svansström för att få samma absorptionstid varje dag. Svansströmmen skulle kunna avsluta absorptionstiden tidigare om batterispänningen är under gränsvärdet. Se mer information om i avsnittet om inställning av svansström nedan.
Anpassningsbar absorptionstid: Laddningsalgoritmen kan använda en anpassningsbar absorptionstid: den anpassar automatiskt till laddningsstatusen på morgonen. Den maximala absorptionsperioden för dagen bestäms av den batterispänning som uppmätts alldeles innan solcellsladdaren startar varje morgon (12 V batteri förutsätts, multiplicera batterispänningen med 4 för 48 V):
Batterispänning Vb (@uppstartning) | Multiplikator | Maximala absorptionstider |
---|---|---|
Vb < 11,9 V | x 1 | Kl. 06.00 |
> 11,9 V Vb < 12,2 V | x 2/3 | Kl. 04.00 |
> 12,2 V Vb < 12,6 V | x 1/3 | Kl. 02.00 |
Vb > 12,6 V | x 2/6 | Kl. 01.00 |
Multiplikatorn tillämpas på den inställda maximala absorptionstiden och resultatet blir den maximala längden på absorptionsperioden som används av laddaren. De maximala absorptionstiderna som visas i den sista kolumnen i tabellen baseras på den fabriksinställda maximala absorptionstiden på 6 timmar.
Maximal absorptionstid (hh:mm)
Ställ in gränsen för absorptionstid Endast tillgänglig när man använder en anpassad laddningsprofil.
Ange tiden i beteckningen hh:mm (tim:min), där timmar ska anges mellan 0 och 12 och minuter mellan 0 och 59.
Svansström
Ställ in strömtröskeln som kommer att användas för att avsluta absorptionsfasen innan den maximal absorptionstiden löper ut. När batteriströmmen sjunker under svansströmmen i en mint kommer absorptionsfasen att avslutas. Den här inställningen kan inaktiveras genom att ställa in den på noll.
Procent av utjämningsström
Ställ in vilken procent av den inställda maximal laddningsströmmen som kommer att användas när utjämning utförs.
Automatisk utjämning
Ställ in frekvensen för den automatiska utjämningsfunktionen. De möjliga alternativen är mellan 1 och 250 dagar:
1 = dagligen
2 = varannan dag
...
250 = var 250:e dag
Utjämning används i regel för att balansera cellerna i ett blybatteri och även för att förhindra avlagringar av elektrolyten i våtcellsbatterier. Om en (automatisk) utjämning är nödvändig eller inte bestäms av typen av batterier och deras användning. Rådfråga din batterileverantör för handledning.
När den automatiska utjämningscykeln har påbörjats tillämpar laddaren en utjämningsspänning på batteriet så länge som strömnivån fortsatt ligger under det inställda procenttalet för utjämningsström för bulkströmmen.
Den automatisk utjämningscyklens varaktighet
På alla VRLA-batterier och några våtcellsbatterier (algoritm nummer 0, 1, 2 och 3) avslutas den automatiska utjämningen när spänningsgränsen på maxV uppnås eller efter att en period som är lika med (absorptionstid/8) – vad som än inträffar först.
För alla rörplattebatterier (algoritm nummer 4, 5 och 6) samt för användardefinierade batterityper avslutas den automatisk utjämningen efter en period som är lika med (absorptionstid/2).
För litiumbatterityper (algoritm nummer 7) är utjämning inte tillgänglig.
Om en automatisk utjämningscykel inte avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämning kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.
Standardbatteritypen är ett VRLA-batteri och alla användardefinierade batterier kommer att bete sig som rörplattebatterier vad gäller utjämning.
Stoppläge för utjämning
Ställ in hur utjämningen ska avslutas Det finns två möjligheter, den första är om batterispänningen uppnår utjämningsspänningen och den andra är vid en fastställd tidpunkt, där den maximala utjämningslängden används.
Maximal utjämningslängd
Ställ in den maximala tiden som utjämningsfasen ska pågå.
Temperaturkompensation
Många sorters batterier kräver en lägre laddningsspänning i varma driftförhållanden och en högre laddningsspänning i kalla driftförhållanden.
Den inställda koefficienten är i mV per Celsiusgrad för hela batteribanken, inte per cell. Grundtemperaturen för kompensationen är 25 °C (77 °F) som visat i tabellen nedan.
Med en temperatursensor installerad till anslutningsblocket för användarens in-/utgång kommer den faktiska batteritemperaturen att användas för kompensation under dagens gång.
Avstängning vid låg temperatur
Den här inställningen kan användas för att inaktivera laddning vid låga temperaturer vilket krävs av litiumbatterier.
För litiumjärnfosfatbatterier är den här inställningen förinställd till 5 grader Celsius och för de andra batterityperna är den inaktiv. När man skapar ett användardefinierat batteri kan avstängningstemperaturen anpassas manuellt.
Manuell utjämning – Starta nu
Genom att välja ”Starta nu” på ”Manuell utjämning” tillåts en manuell start av utjämningscykeln. För att låta laddaren riktigt utjämna batteriet, använd enbart det manuella utjämningsalternativet under absorptions- och floatperioder när det finns tillräckligt med sol. Ström- och spänningsgränser är identiska med den automatiska utjämningsfunktionen. Längden på utjämningscykeln är begränsad till maximalt en timme när den har startats manuellt. Manuell utjämning kan avslutas när som helst genom att välja ”Avsluta utjämning”.
3.10.3. Programmerbart relä
En programmerbar reläbrytare finns tillgänglig på vissa SmartSolar-modeller. Databladet för din modell talar om för dig om det är tillgängligt eller inte.
Reläet erbjuder tre kopplingar:
NO (Vanligtvis öppen)
C (Vanlig)
NC (Vanligtvis stängd)
Relätillstånd | Koppling mellan |
---|---|
PÅ | C och NO |
AV | C och NC |
Villkoren för att växla reläet beror på inställningen av reläläge, observera att villkoren för att växla över måste infalla i minst 10 sekunder innan reläet byter position.
Reläläge
Relä alltid av. Det här alternativet stänger AV reläet. Det inaktiverar de andra reläalternativen. Använd det här alternativet om du inte har för avsikt att använda reläfunktionen.
Panelspänning hög. Det här alternativet slår PÅ reläet när panelspänningen blir för hög. Se Inställningar för panelspänning hög nedan.
Hög temperatur (Dimning). Det här alternativet slår PÅ reläet när laddarens utgångsström minskas på grund av hög temperatur. Använda det här alternativet för att t.ex. koppla om en extern fläkt.
Batterispänning låg. Det här alternativet slår PÅ reläet när batterispänningen sjunker för lågt, se Batterispänning låg Inställningar nedan. Detta är standardinställningen när reläfunktionen är aktiverad.
Utjämning aktiv. Det här alternativet slår PÅ reläet när manuell utjämning är aktiverad.
Feltillstånd. Det här alternativet slår PÅ reläet när ett fel uppstår.
Avfrostningsalternativ (Temp < -20 °C). Det här alternativet slår PÅ reläet när laddarens temperatur sjunker under 1 20 grader.
Batterispänning hög. Det här alternativet slår PÅ reläet när batterispänningen är för hög, se Batterispänning hög Inställningar nedan.
Float-eller förvaringsläge. Det är alternativet slår PÅ reläet när laddaren är i floatläge.
Dagdetektion (paneler belysta). Det här alternativet slår PÅ reläet när solcellspanelerna levererar energi (dag-/nattdetektion).
Panelspänning hög Inställningar
Panel hög spänning. (användardefinierad spänning)
Nollställ panel hög spänning. (användardefinierad spänning)
Det här alternativet slår PÅ reläet när panelspänningen stiger över den valda inställningen för ”Panel hög spänning”, och stänger AV reläet när panelspänningen sjunker under den valda inställningen för ”Nollställ panel hög spänning”. Du måste såklart säkerställa att inställningen ”Panel hög spänning” är högre än inställningen ”Nollställ panel hög spänning”. Dessa inställningar får aldrig överstiga den maximala spänningsgrad som tillåts av din MPPT-laddare.
Batterispänning låg Inställningar
Relä för låg batterispänning. (Standardinställningen för detta är 10,00 V) (12 V batteri förutsätts)
Nollställ relä för låg batterispänning. (Standardinställningen för detta är 10,50 V)
Dessa inställningar, som kan användardefinieras, slår PÅ reläet när batterispänningen sjunker under den valda inställningen för ”Batteri låg spänning”, och stänger AV reläet när batterispänningen åter igen stiger över inställningen för ”Nollställ batteri låg spänning”. Du måste såklart säkerställa att inställningen ”Relä för låg batterispänning” är lägre än inställningen ”Nollställ relä för låg batterispänning”.
En tillämpning av den här funktionen är till exempel att automatiskt koppla från en belastning för att förhindra att batteriet laddas ur för mycket.
Batterispänning hög Inställningar
Relä för hög batterispänning. (Standardinställningen för detta är 16,50 V) (12 V batteri förutsätts)
Nollställ relä för hög batterispänning. (Standardinställningen för detta är 16,00 V)
Dessa inställningar, som kan användardefinieras, slår PÅ reläet när batterispänningen stiger över den valda inställningen för ”Relä för hög batterispänning”, och stänger AV reläet när batterispänningen sjunker under inställningen för ”Nollställ relä för hög batterispänning”. Du måste såklart säkerställa att inställningen ”Relä för hög batterispänning” är högre än inställningen ”Nollställ relä för hög batterispänning”.
En tillämpning av den här funktionen är till exempel att koppla från en belastning för att förhindra överspänning.
Allmänna inställningar
Minimiaktiveringstid. (Standardinställningen för detta är 0 minuter)
Det här alternativet ställer in en minimitid som PÅ-läget ska råda när reläet väl har slagits PÅ.
En tillämpning av den här funktionen är till exempel för att ställa in en minimitid för generatordrift.
