6. Konfiguracja
6.1. Tryby ładowania
Dostępne są 3 zintegrowane tryby ładowania (Normal, High i Li-Ion) a także opcjonalny etap regeneracji (z wyjątkiem trybu ładowania akumulatorów litowo-jonowych).
Zintegrowane tryby ładowania i logika ładowania adaptacyjnego są dobrze dopasowane do większości popularnych typów akumulatorów, tj. kwasowo-ołowiowych, AGM, żelowych i LiFePO4.
Wymagany tryb ładowania można wybrać za pomocą przycisku MODE (tryb) lub za pomocą aplikacji VictronConnect - Dodatkowe instrukcje podano w rozdziale „Ustawienia - Przycisk MODE (tryb)” oraz „Ustawienia - aplikacja VictronConnect”.
Korzystając z aplikacji VictronConnect oraz urządzenia z technologią Bluetooth (telefonu komórkowego lub tabletu) możliwa jest zaawansowana konfiguracja ustawień zdefiniowanych przed użytkownika.
Wszelkie wprowadzone ustawienia zostają zapamiętane, a po odłączeniu ładowarki od zasilania sieciowego lub akumulatora i nie ulegają wykasowaniu.
6.1.1. Napięcie ładowania
Wybierając tryb ładowania odpowiedni do typu akumulatora (patrz zalecenia producenta akumulatora), ustawienia napięcia każdego etapu ładowania ulegną zmianie zgodnie z poniższą tabelą:
Uwaga
Kompensacja temperatury: Napięcie ładowania jest automatycznie kompensowane w zależności od temperatury otoczenia (z wyjątkiem trybu ładowania akumulatorów litowo-jonowych lub w razie ręcznego wyłączenia funkcji) - Dodatkowe informacje podano w rozdziale „Kompensacja temperatury”.
6.1.2. Tryb regeneracji
Po włączeniu tej funkcji etap regeneracji będzie uwzględniony podczas cyklu ładowania; z tej funkcji należy korzystać tylko, gdy jest to konieczne, jako działanie naprawcze/konserwacyjne - Dodatkowe informacje podano w rozdziale „Obsługa - Algorytm ładowania”.
Jeśli włączono tryb regeneracji, dioda LED RECONDITION (regeneracja) będzie się świecić i migać podczas etapu regeneracji.
Tryb regeneracji można włączy i wyłączyć za pomocą przycisku MODE (tryb) lub za pomocą aplikacji VictronConnect - Dodatkowe informacje podano w rozdziale „Ustawienia - Przycisk MODE (tryb)” oraz „Ustawienia - Aplikacja VictronConnect”.
6.1.3. Tryb niskoprądowy
Po włączeniu tej funkcji maks. prąd ładowania zostanie zredukowany do znacznie niższego poziomu (zależnie od modelu - Dodatkowe informacje podano w rozdziale „Specyfikacja”) w porównaniu do nominalnego maks. prądu ładowania.
Tryb niskoprądowy zalecany jest podczas ładowania akumulatorów o małej pojemności za pomocą ładowarki wysokoprądowej. Ładowanie nadmiernym prądem ładowania może spowodować przegrzewanie akumulatora lub przedwczesne jego zużycie.
Zasadniczo maks.prąd ładowania akumulatora kwasowego nie powinien przekraczać ~0,3C (powyżej 30 % pojemności akumulatora w Ah) a maks. Prąd ładowania akumulatora LiFePO4 powinien przekraczać ~0,5C (powyżej 50% pojemności akumulatora w Ah).
Załączenie trybu niskoprądowego spowoduje miganie diody trybu LOW LED.
Tryb niskoprądowy można włączyć i wyłączyć za pomocą przycisku MODE (TRYB) lub za pomocą aplikacji VictronConnect - Dodatkowe informacje podano w rozdziale „Ustawienia - Przycisk TRYB” oraz „Ustawienia - Aplikacja VictronConnect”.
6.2. Korzystanie z przycisku MODE (tryb)
Fizyczny przycisk tryb ładowarki umożliwia wybór trybu ładowania oraz innych ustawień.
Celem wybrania trybu ładowania za pomocą przycisku MODE (tryb):
Należy nacisnąć przycisk MODE (tryb), co umożliwi wybór spośród dostępnych trybów ładowania, po czym obok wybranego trybu ładowania zaświeci się dioda LED.
W razie potrzeby, tryb regeneracja aktywować można podczas wyświetlania dostępnych opcji. Jeśli włączony został tryb RECONDITION (regeneracja), zaświeci się dioda LED dodatkowo do diody LED wybranego trybu ładowania.
W razie potrzeby można włączyć tryb niskoprądowy (niższy prąd ładowania); w tym celu należy nacisnąć i przytrzymać wciśnięty przez 3 sek. przycisk MODE (tryb); włączenie trybu będzie sygnalizowane miganiem diody LED.
Aby wyłączyć trybu niskoprądowy należy nacisnąć i przytrzymać wciśnięty przez 3 sek. przycisk MODE (tryb).
6.3. Korzystanie z VictronConnect
Tryb ładowania i inne ogólne ustawienia można wybrać także za pomocą urządzenia wyposażonego w Bluetooth (telefonu komórkowego lub tabletu) za pomocą aplikacji VictronConnect.
Więcej informacji na temat aplikacji VictonConnect podano w instrukcji obsługi dostępnej pod adresem: https://www.victronenergy.com/live/victronconnect:start
Celem wybrania trybu ładowania za pomocą aplikacji VictronConnect:
Należy pobrać i zainstalować aplikację VictronConnect.
Aplikację VictronConnect można pobrać w następujących sklepach:
Android – Google Play
iOS/Mac – App Store
Włączyć funkcję Bluetooth w telefonie komórkowym lub tablecie (jeśli jeszcze nie jest włączona).

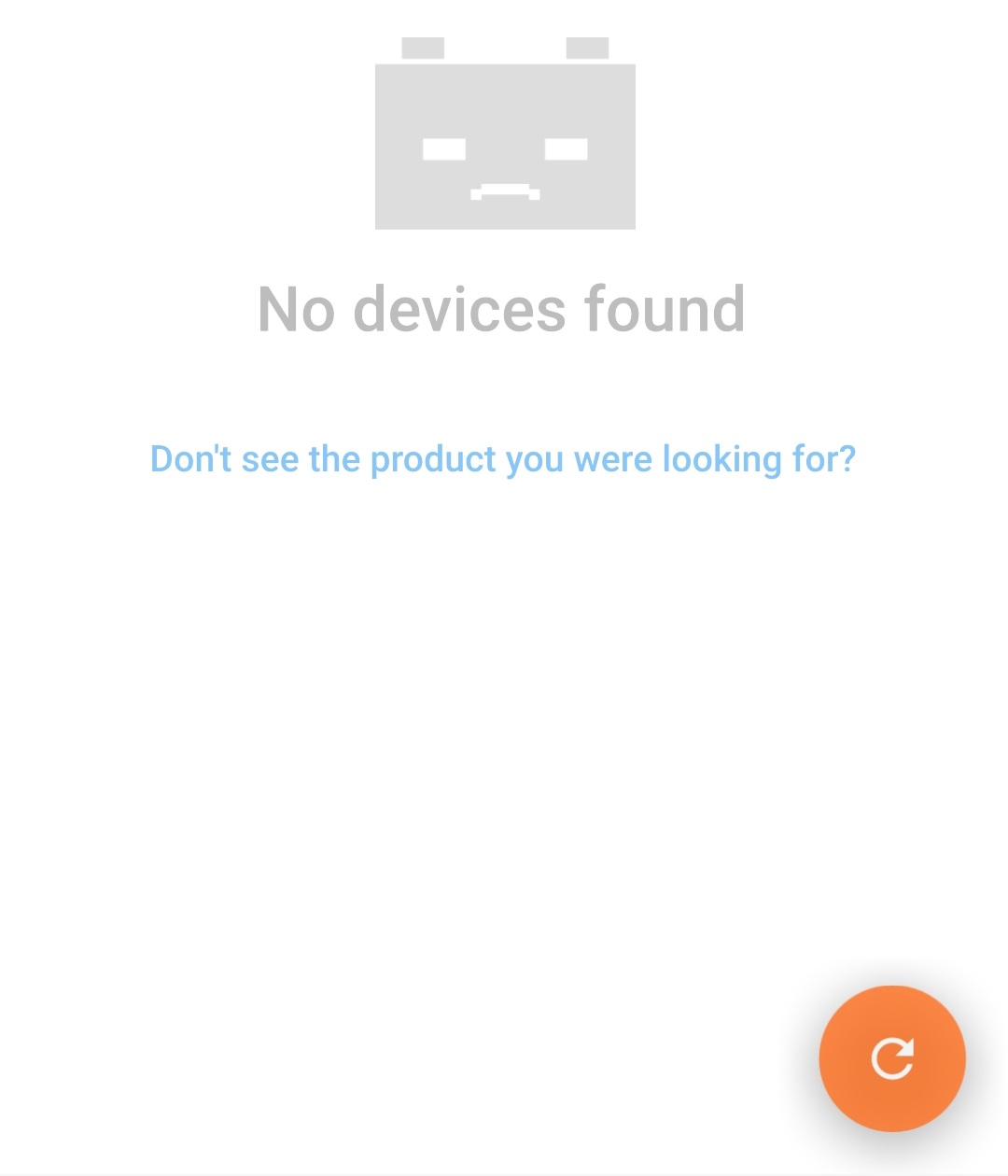

Uruchomić aplikację VictronConnect, po czym na stronie LOCAL wyszukać Phoenix Smart IP43 Charger ; jeśli nie pojawi się automatycznie należy wyszukać urządzenia w pobliżu wybierając przycisk (okrągły, pomarańczowy przycisk z okrągłą strzałką) w prawym dolnym narożniku ekranu.

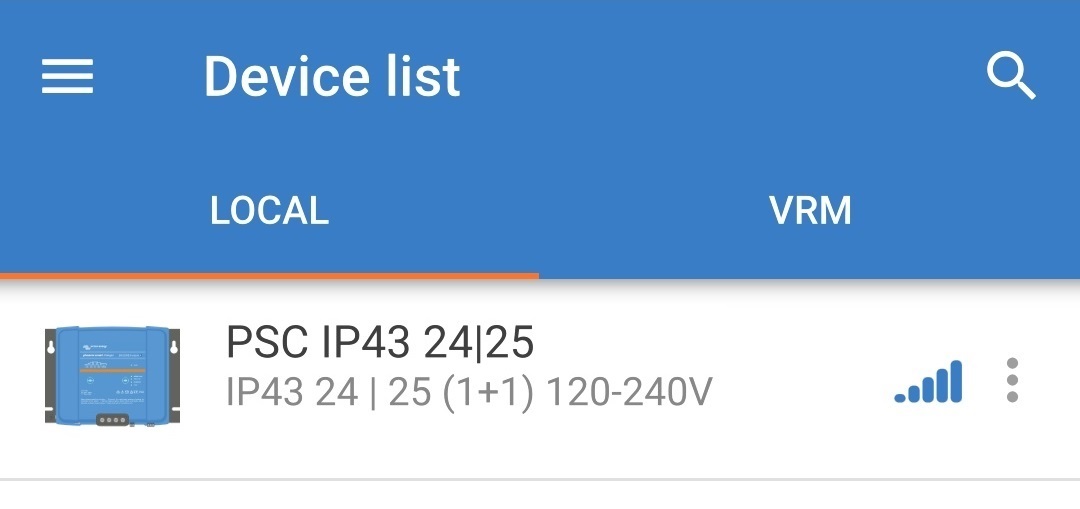

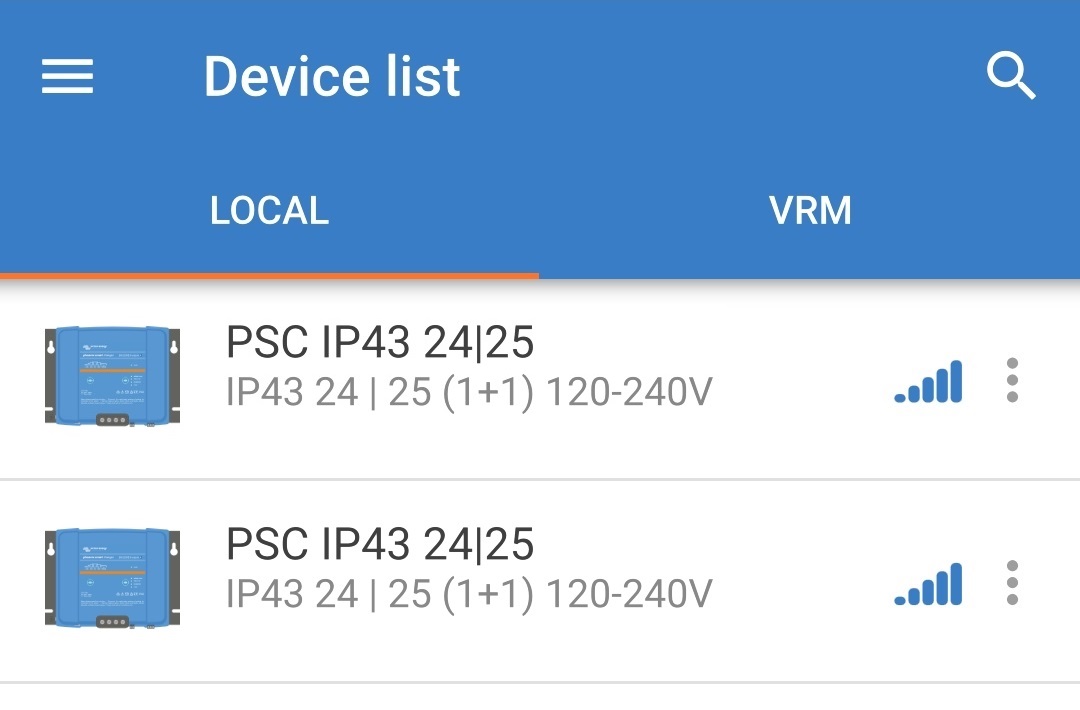

Z listy urządzeń ‘LOCAL’ należy wybrać Phoenix Smart IP43 Charger.

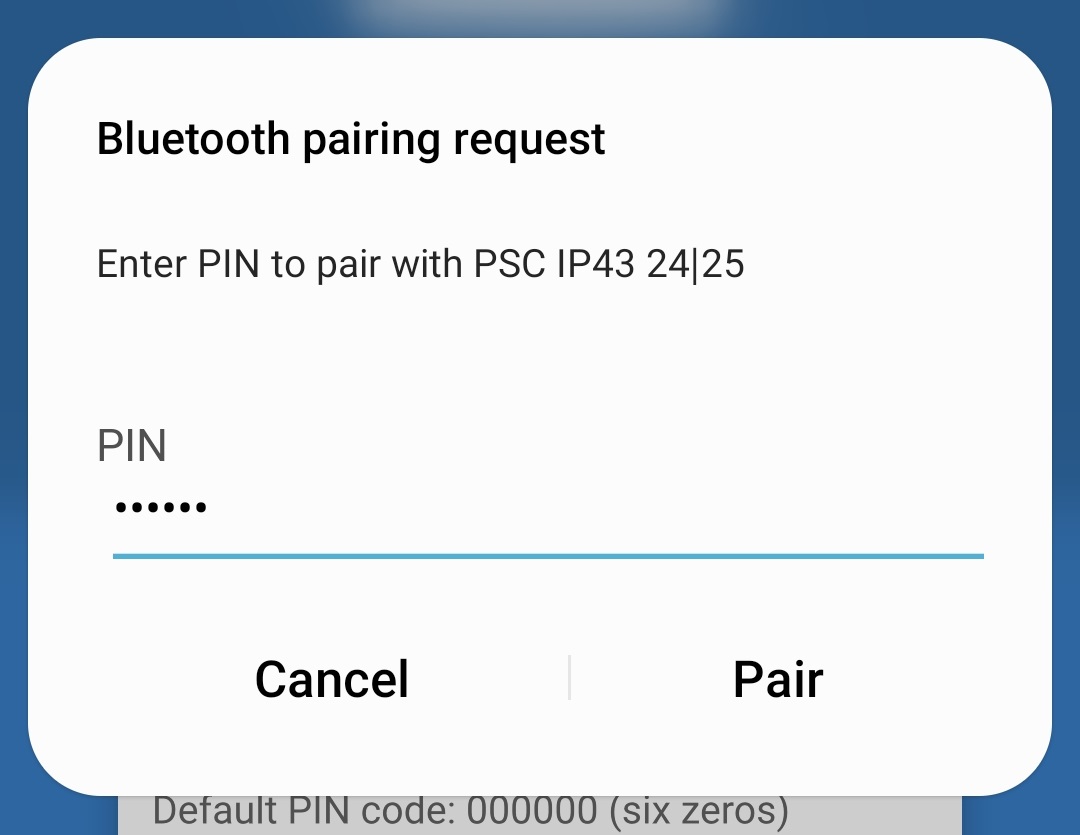

Podczas pierwszego połączenia pojawi się monit „Żądanie parowania Bluetooth” z żądaniem podania kodu PIN Bluetooth; należy wprowadzić domyślny kod PIN 000000.

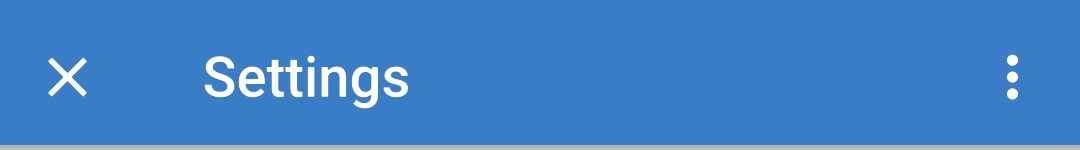

Należy przejść do menu ustawienia, wybierając ikonę „Ustawienia” (zębate koło) w prawym górnym narożniku ekranu.

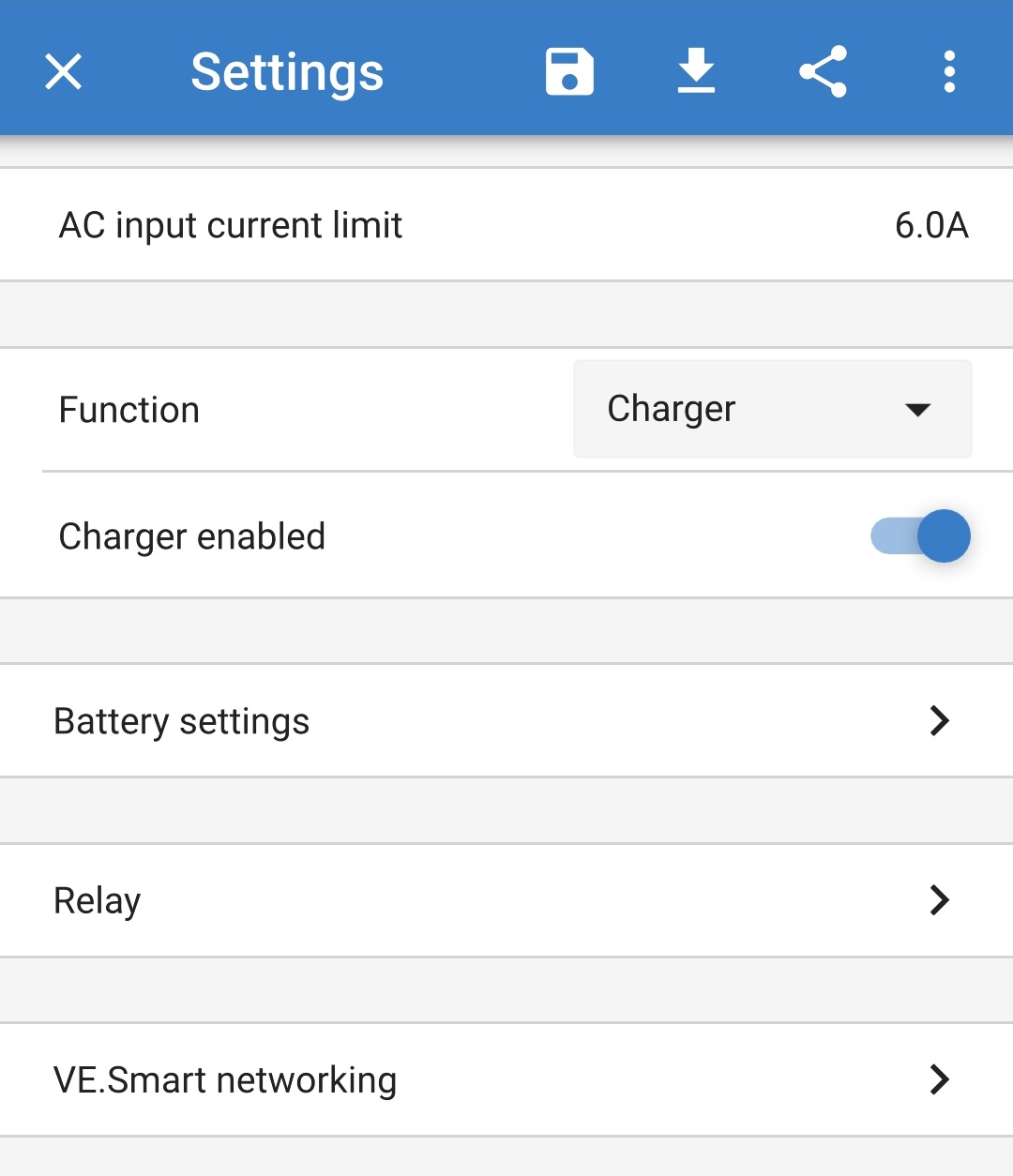

Przejdź do menu ‘Ustawienia akumulatora’, wybierając menu „Ustawienia akumulatora”

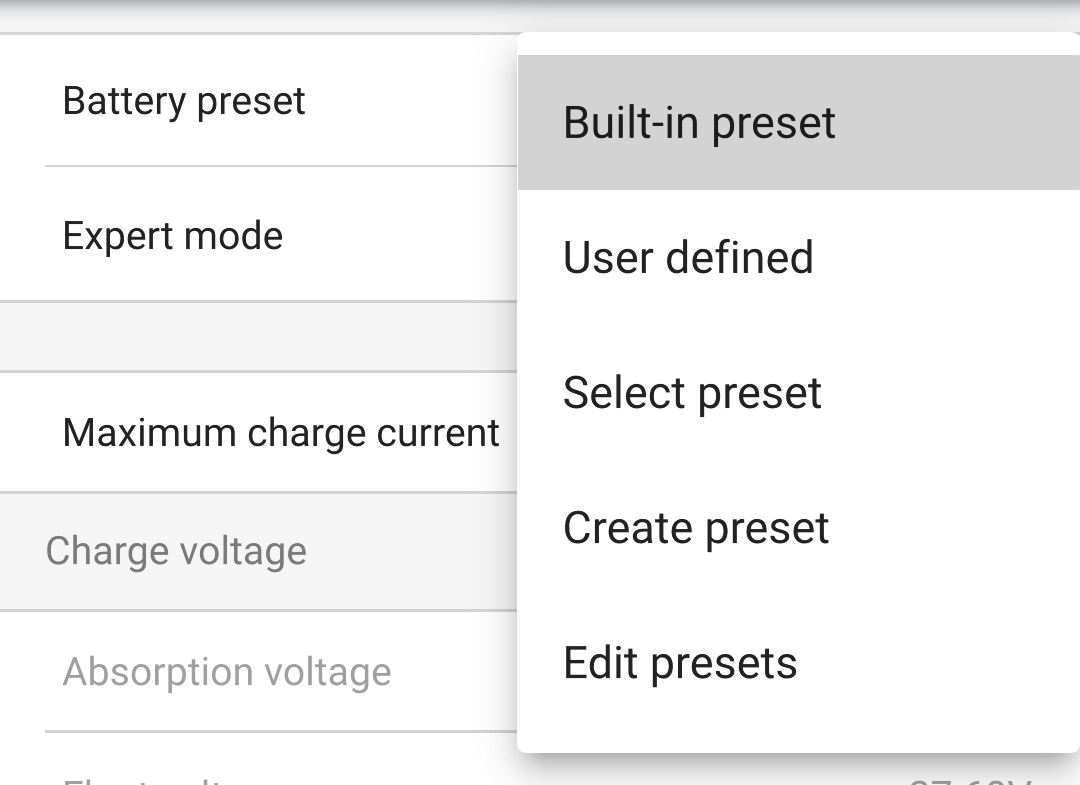

Z rozwijanego menu „Battery preset”, wybierz „Built-in preset” lub „Select preset”, w przypadku specjalistycznych typów akumulatora.
Sprawdź dostępne opcje i wybierz odpowiednie nastawy ładowania, po czym kliknij 'OK'.
W razie potrzeby, zadaj niższy maks. prąd ładowania:

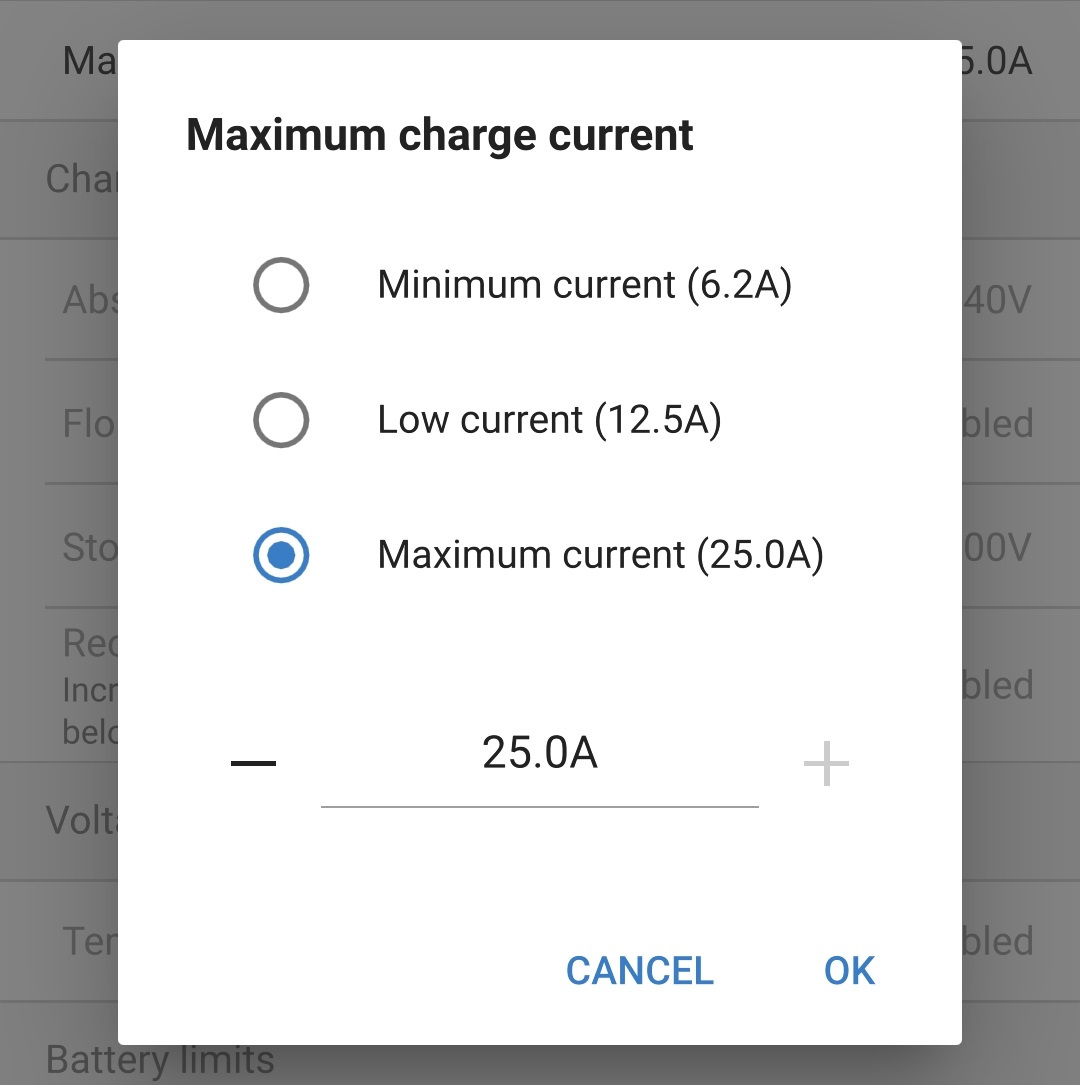

Przejdź do menu „Maksymalny prąd ładowania” wybierając opcję „Maximum charge current”.
Sprawdź dostępne opcje i wybierz odpowiedni maks. prąd ładowania (Minimum / Low / Maximum) lub wprowadź nastawę prądu (w zakresie min i maks.) za pomocą przycisków numerycznych.
Potwierdź wprowadzone nowe nastawy i sprawdź, czy napięcie ładowania jest prawidłowe. Diody LED Phoenix Smart IP43 Charger będą świecić zależnie od wybranego trybu ładowania i wprowadzonych nastaw.
6.4. Bluetooth
6.4.1. Zmiana kodu PIN
Zdecydowanie zalecamy zmianę domyślnego kodu PIN, co uniemożliwi nieautoryzowanemu połączeniu Bluetooth.
Zmiana kodu PIN Bluetooth
Dokończyć początkowe parowanie i połączenie Bluetooth przy użyciu domyślnego kodu PIN (000000)
Przejść do „opcji urządzenia” wybierając ikonę „Ustawienia” (koło zębate) w prawym górnym rogu ekranu, a następnie ikonę „Opcje urządzenia” (trzy kropki w pionie).
Otworzyć stronę „Informacje o produkcie” wybierając „Informacje o produkcie”.

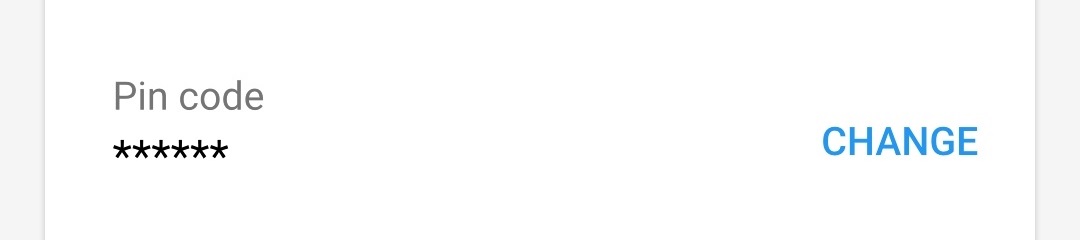

Wybrać „ZMIEŃ” obok pozycji „Kod PIN”, co spowoduje wyświetlenie okna „Zmień kod PIN”.
Wprowadzić aktualny i nowy kod PIN (dwukrotnie), a następnie wybrać OK; należy unikać używania oczywistego kodu PIN, który jest łatwy do odgadnięcia, na przykład 111111 lub 123456.
6.4.2. Zmiana kodu PIN
W razie zapomnienia lub zagubienia kodu PIN, za pomocą aplikacji VictronConnect można go łatwo zresetować do domyślnego 000000.
Aby zmienić kod PIN Bluetooth:
Na stronie LOKALNE należy odszukać ładowarkę Blue Smart Charger, po czym wybrać ikonę „opcje urządzenia” (trzy kropki ustawione w pionie) po prawej stronie opisu.

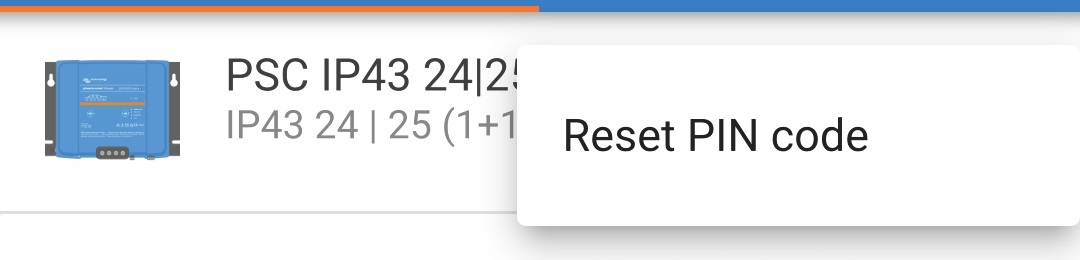

W wyskakującym okienku wybrać „Zresetuj kod PIN”.
Wprowadź kod PUK, po czym kliknij „OK”. Kod PUK znajduje się na etykiecie umieszczonej na side urządzenia Phoenix Smart IP43 Charger.
Aby zmienić kod PIN Bluetooth:
Naciśnij i przytrzymaj wciśnięty przez 10 sek. przycisk MODE (tryb) (na ładowarkach Phoenix Smart IP43 Charger).
Po upływie 10 sekund wszystkie diody LED ładowania migną dwukrotnie informując o zresetowaniu kodu PIN.
Uwaga
W trakcie tej procedury:
Kod PIN zostaje zresetowany do wartości domyślnej (000000)
Wszelkie aktywne połączenia Bluetooth zostają rozłączone
Wszystkie informacje dotyczące parowania Bluetooth zostają wykasowane
W następnej kolejności, przed próbą ponownego połączenia, należy również usunąć informacje o parowaniu Bluetooth ładowarki Phoenix Smart IP43 Charger ze wszystkich urządzeń (telefonów komórkowych lub tabletów), które zostały wcześniej sparowane.
6.4.3. Wyłączenie Bluetooth
W razie potrzeby można całkowicie wyłączyć łączność Bluetooth.
Zazwyczaj nie ma potrzeby wyłączania Bluetooth, ponieważ dostęp jest chroniony kodem PIN, ale w pewnych sytuacjach może to gwarantować jeszcze wyższy poziom bezpieczeństwa.
Wyłączenie Bluetooth:
Dokończyć początkowe parowanie i połączenie Bluetooth przy użyciu domyślnego kodu PIN (000000) lub aktualnie wybranego kodu PIN.
Przejść do „opcji urządzenia” wybierając ikonę „Ustawienia” (koło zębate) w prawym górnym rogu ekranu, a następnie ikonę „Opcje urządzenia” (trzy kropki w pionie).
Otworzyć stronę „Informacje o produkcie” wybierając „Informacje o produkcie”.

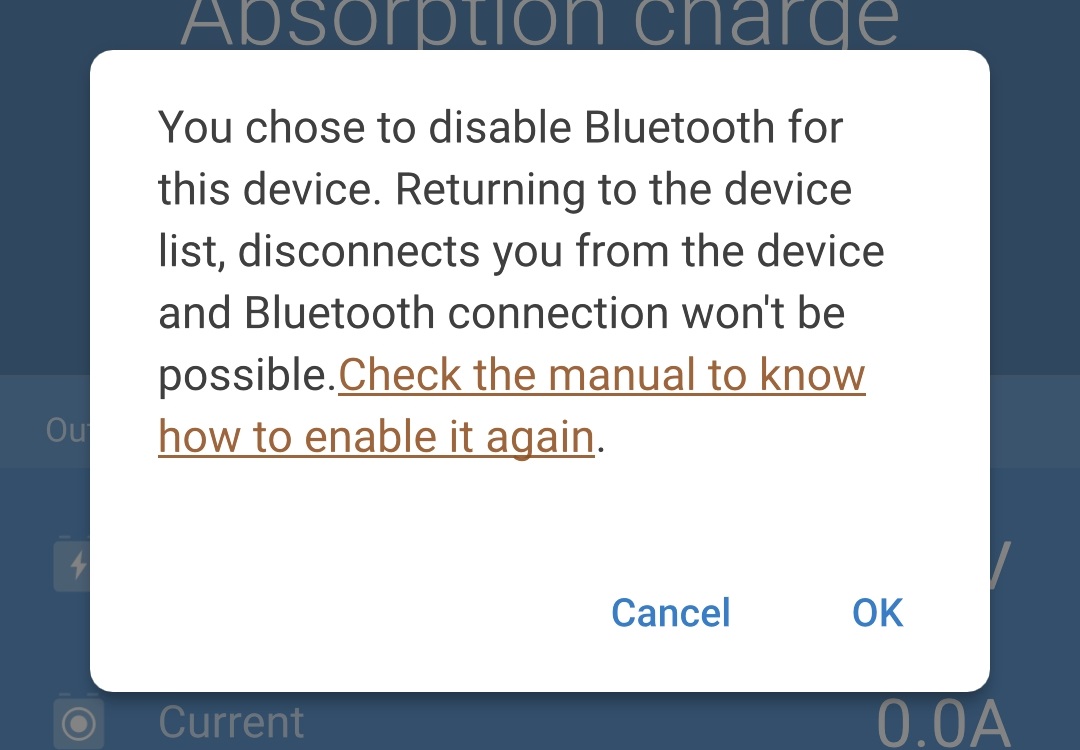

Należy wybrać „DISABLE (wyłączyć)” obok „Bluetooth Enabled”, co spowoduje otwarcie okna „Disable Bluetooth”.
Należy zaznaczyć pole wyboru i kliknąć „OK” jako potwierdzenie.
Bluetooth zostanie wyłączone, ale można je bedzie włączyć ponownie.
6.4.4. Ponowne włączenie Bluetooth
Za pomocą przycisku MODE można ponownie włączyć Bluetooth.
Ponowne włączenie Bluetooth:
Naciśnij i przytrzymaj wciśnięty przez 10 sek. przycisk TRYB (MODE) (na ładowarkach Phoenix Smart IP43 Charger).
Po upływie 10 sekund wszystkie diody LED ładowania migną dwukrotnie informując o ponownym włączeniu Bluetooth oraz zresetowaniu wszystkich ustawień Bluetooth.
Uwaga
W trakcie tej procedury:
Bluetooth zostaje ponownie włączony
Kod PIN zostaje zresetowany do wartości domyślnej (000000)
Wszelkie aktywne połączenia Bluetooth zostają rozłączone
Wszystkie informacje dotyczące parowania Bluetooth zostają wykasowane
W następnej kolejności, przed próbą ponownego połączenia, należy również usunąć informacje o parowaniu Bluetooth ładowarki Phoenix Smart IP43 Charger ze wszystkich urządzeń (telefonów komórkowych lub tabletów), które zostały wcześniej sparowane.
6.5. VE.Smart Networking
VE.Smart Networking umożliwia łączność Bluetooth i komunikację między różnymi urządzeniami Victron, co usprawnia cykl ładowania. Więcej informacji podano w rozdziale „Obsługa - sieć VE.Smart”.
Jeśli zainstalowano sprzęt kompatybilny z VE.Smart networking, konieczna jest konfiguracja ustawień VE.Smart networking.
6.5.1. Monitorowanie napięcia, temperatury i prądu
Chcąc skonfigurować ustawienia VE.Smart Network z Volt-Sense / Temp-Sense / Current-Sense:
Wyszukaj i wybierz akumulator (BMV, SmartShunt, Smart Battery Sense lub VE.Bus Smart Dongle) z listy urządzeń na stronie LOCAL.
Jeśli wyświetlony zostanie komunikat dokończ wstępne parowanie Bluetooth i nawiązanie łączności używając domyślnego kodu PIN (000000).

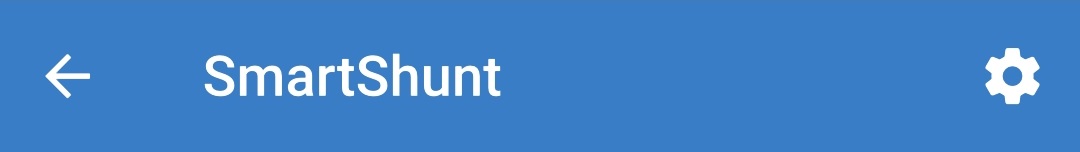

Przejdź do menu „Ustawienia” klikając ikonę „Ustawienia” (koło zębate) w prawym górnym narożniku.
Otwórz stronę 'VE.Smart networking' klikając 'VE.Smart networking'.
Wybierz „CREATE NETWORK” (lub „JOIN NETWORK”, jeśli sieć VE.Smart już utworzono).

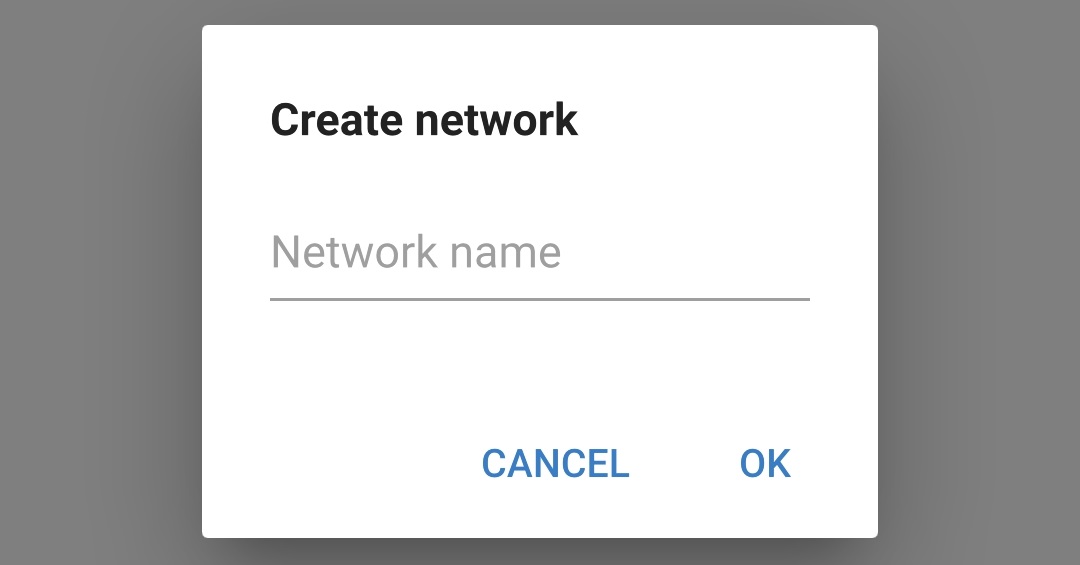

Wprowadź nazwę sieci VE.Smart oraz kliknij 'OK', aby potwierdzić.

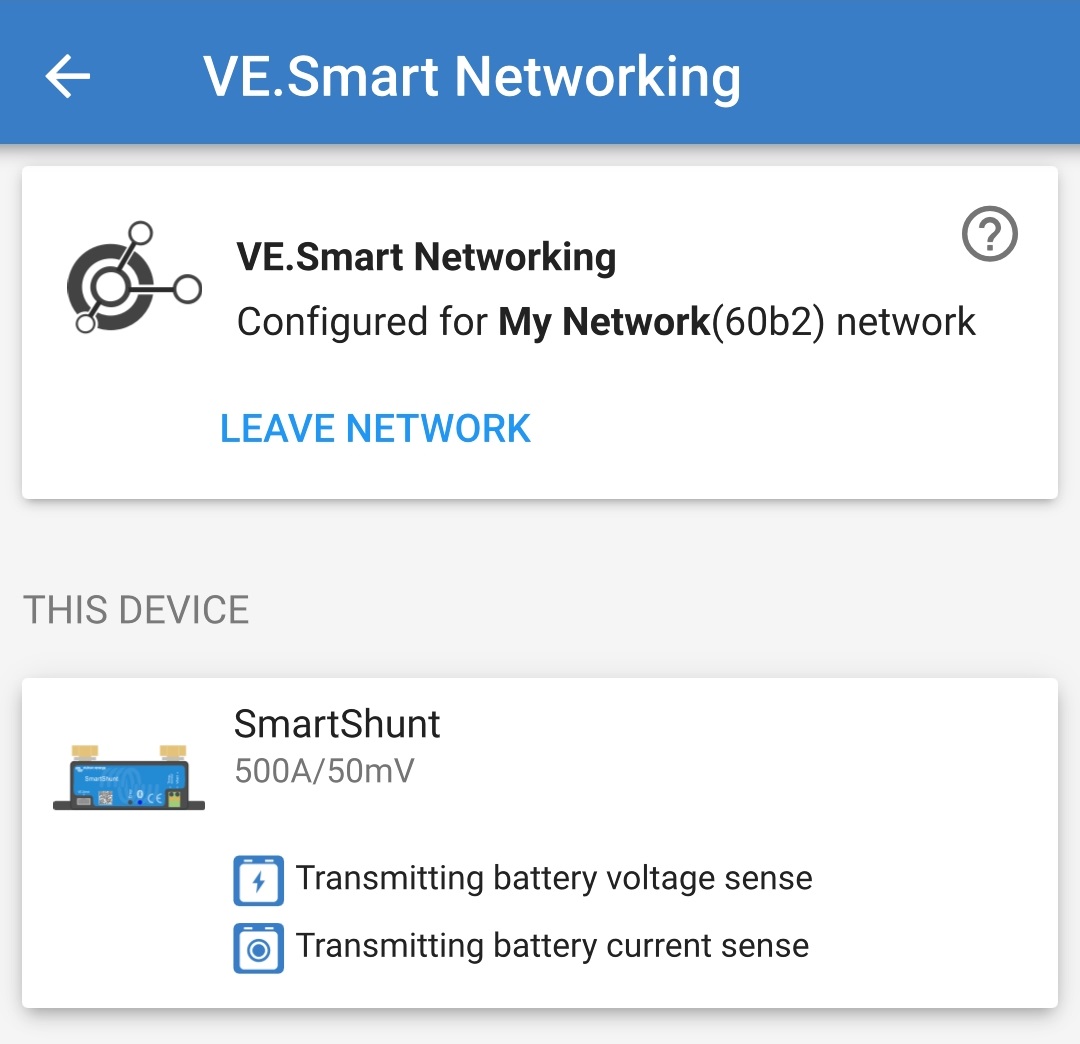

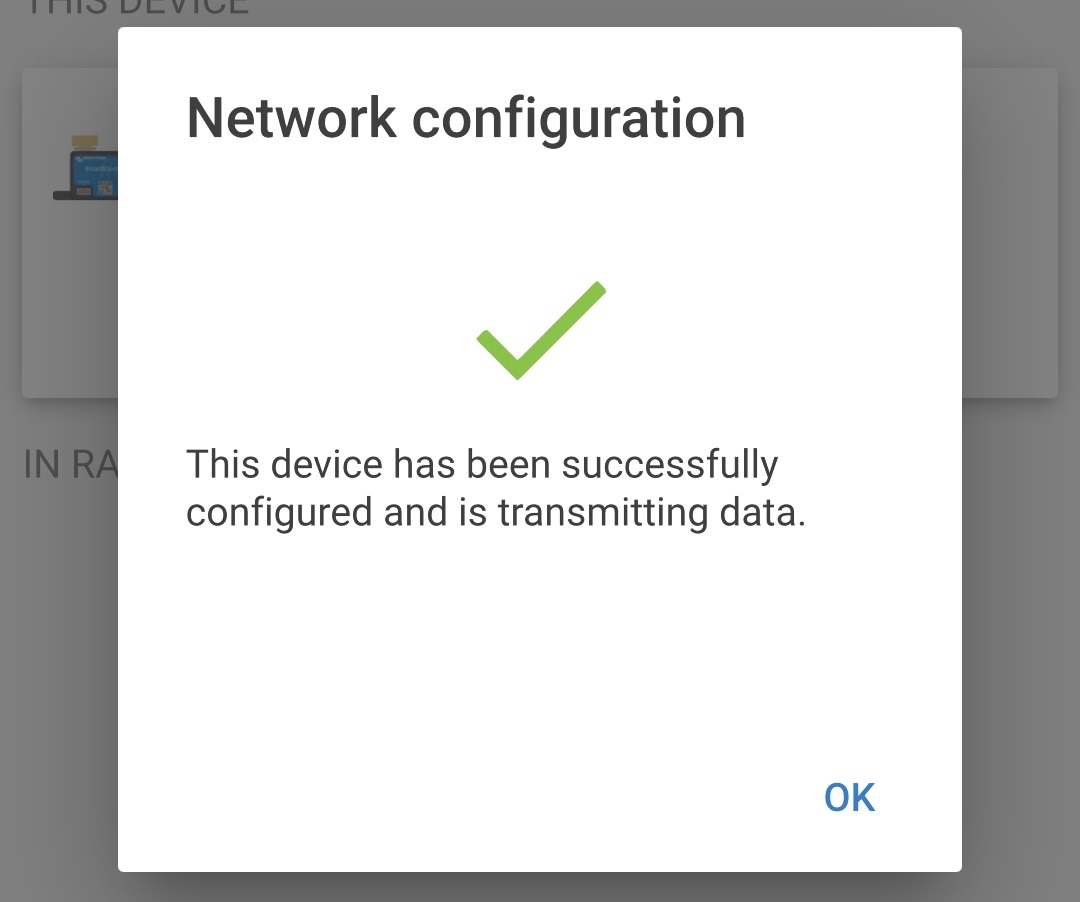

Po zakończeniu konfiguracji, na stronie VE.Smart networking wyświetlone zostaną dane przesyłane do sieci VE.Smart.
Wyjdź z menu klikając strzałkę powrót oraz ikonę zamknij (krzyżyk) w lewym górnym narożniku.
Wyszukaj i wybierz Phoenix Smart IP43 Charger z listy urządzeń na stronie LOCAL.
Jeśli wyświetlony zostanie komunikat dokończ wstępne parowanie Bluetooth i nawiązanie łączności używając domyślnego kodu PIN (000000).
Rozwinąć menu „ustawienia” wybierając ikonę „ustawienia” (koło zębate) w prawym górnym rogu.
Otwórz stronę 'VE.Smart networking' klikając 'VE.Smart networking'.
Wybierz 'JOIN EXISTING'.
Wyszukaj i wybierz sieć VE.Smart, której konfiguracja została wykonana (lub inną sieć, która chcesz dodać), po czym kliknij 'OK', aby potwierdzić.
Po zakończeniu konfiguracji sieci VE.Smart, na stronie sieci VE.Smart wyświetlone zostaną dane przesyłane z sieci VE.Smart.
Po zakończeniu konfiguracji:

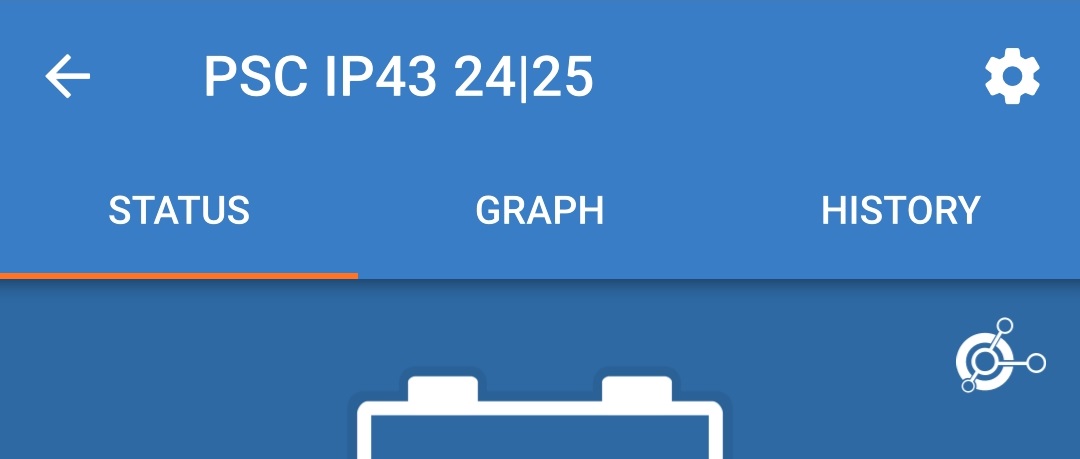

Symbol sieci VE.Smart wyświetlony zostanie w prawym górnym narożniku na ekranie STATUSU (na ekranie akumulatora i ładowarki).
Dioda LED ładowarki sygnalizująca status ładowania (bulk / absorption / float / storage) będzie migać co 4 sek.
W przypadku systemów z kilkoma kompatybilnymi ładowarkami, należy powtórzyć powyższe kroki dla każdej dodatkowej ładowarki.
Uwaga
Do sieci VE.Smart można dodać tylko jeden system monitorowania akumulatora (BMV, SmartShunt, Smart Battery Sense lub VE.Bus Smart Dongle).
Wszystkich przyłączy układu monitorowania akumulatora (przewody czujnika napięcia, czujnika temperatury i prądu) i ładowarek we wspólnej sieci VE.Smart należy dokonać do tego samego akumulatora / baterii akumulatorowej.
Do sieci VE.Smart można podłączyć maks. 10 urządzeń.
Komunikacja w sieci VE.Smart jest możliwa tylko wtedy, gdy wszystkie urządzenia znajdują się w zasięgu Bluetooth każdego z nich. Słaby lub nieciągły sygnał Bluetooth między urządzeniami może być przyczyną braku łączności. Moc sygnału między urządzeniami można sprawdzić na stronie poświęconej łączności sieciowej VictronConnect VE.Smart.
Ładowarki w tej samej sieci VE.Smart powinny mieć identyczne ustawienia ładowania, z uwagi na możliwa dynamiczną zmianę statusu ładowarki 'master', którą może zostać jakakolwiek ładowarka.
W tej samej sieci VE.Smart mogą być różne modele ładowarek, ale muszą być one kompatybilne z siecią VE.Smart (obejmuje to ładowarki Blue Smart, ładowarki Smart IP43 oraz ładowarki na energię słoneczną MPPT kompatybilne z siecią VE.Smart Networking).
Niektóre starsze urządzenia mogą nie być kompatybilne z siecią VE.Smart. Dodatkowe informacje podano w instrukcji każdego urządzenia.
6.5.2. Zsynchronizowane ładowanie
Chcąc skonfigurować sieć VE.Smart Network z zsynchronizowanym ładowaniem:
Wyszukaj i wybierz Phoenix Smart IP43 Charger z listy urządzeń na stronie LOCAL.
Jeśli wyświetlony zostanie komunikat dokończ wstępne parowanie Bluetooth i nawiązanie łączności używając domyślnego kodu PIN (000000).
Rozwinąć menu „ustawienia” wybierając ikonę „ustawienia” (koło zębate) w prawym górnym rogu.
Otwórz stronę 'VE.Smart networking' klikając 'VE.Smart networking'.
Wybierz „CREATE NETWORK” (lub „JOIN NETWORK”, jeśli sieć VE.Smart już utworzono).
Wprowadź nazwę sieci VE.Smart oraz kliknij 'OK', aby potwierdzić.

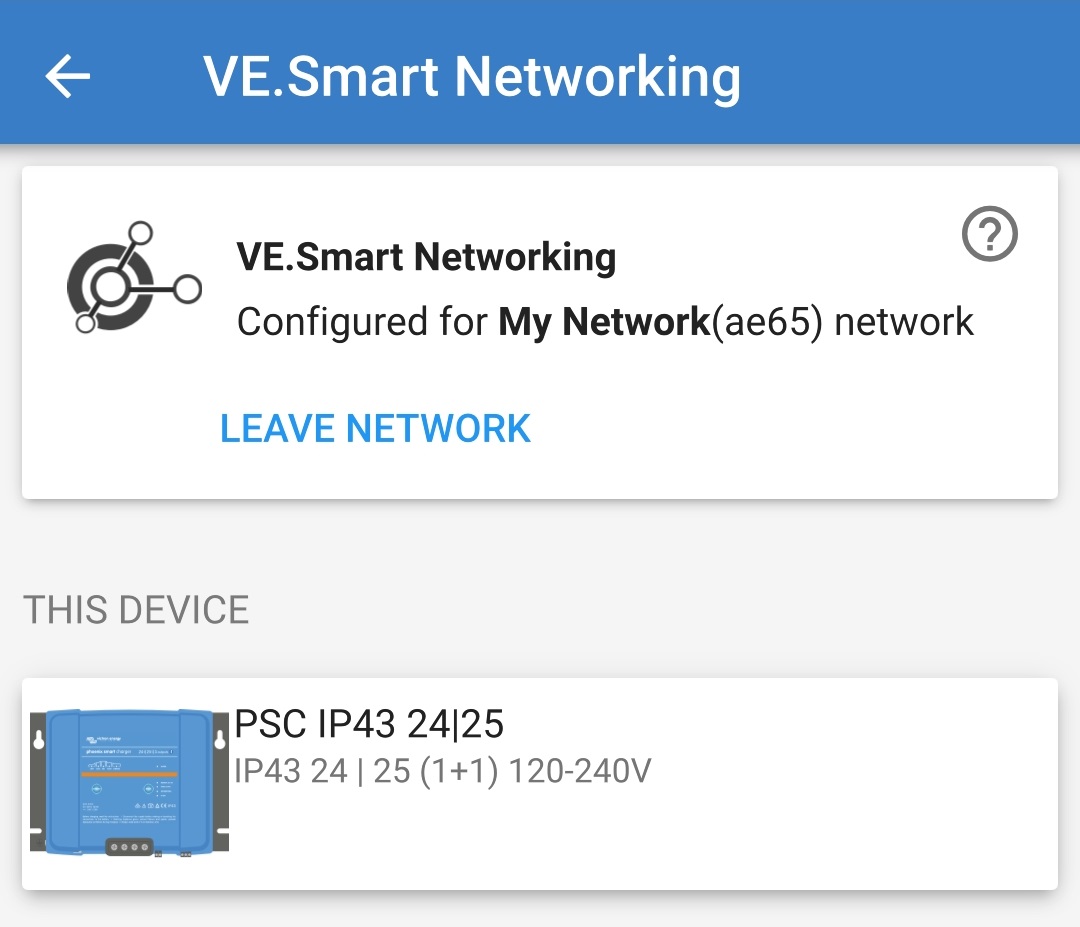

Po zakończeniu konfiguracji, na stronie VE.Smart networking wyświetlone zostaną dane przesyłane do sieci VE.Smart.
Wyjdź z menu klikając strzałkę powrót oraz ikonę zamknij (krzyżyk) w lewym górnym narożniku.
Wyszukaj i wybierz inną ładowarkę kompatybilną z VE.Smart Networking z listy urządzeń na stronie LOCAL.
Jeśli wyświetlony zostanie komunikat dokończ wstępne parowanie Bluetooth i nawiązanie łączności używając domyślnego kodu PIN (000000).
Przejdź do menu „Ustawienia” klikając ikonę „Ustawienia” (koło zębate) w prawym górnym narożniku.
Otwórz stronę 'VE.Smart networking' klikając 'VE.Smart networking'.
Wybierz 'JOIN EXISTING'.

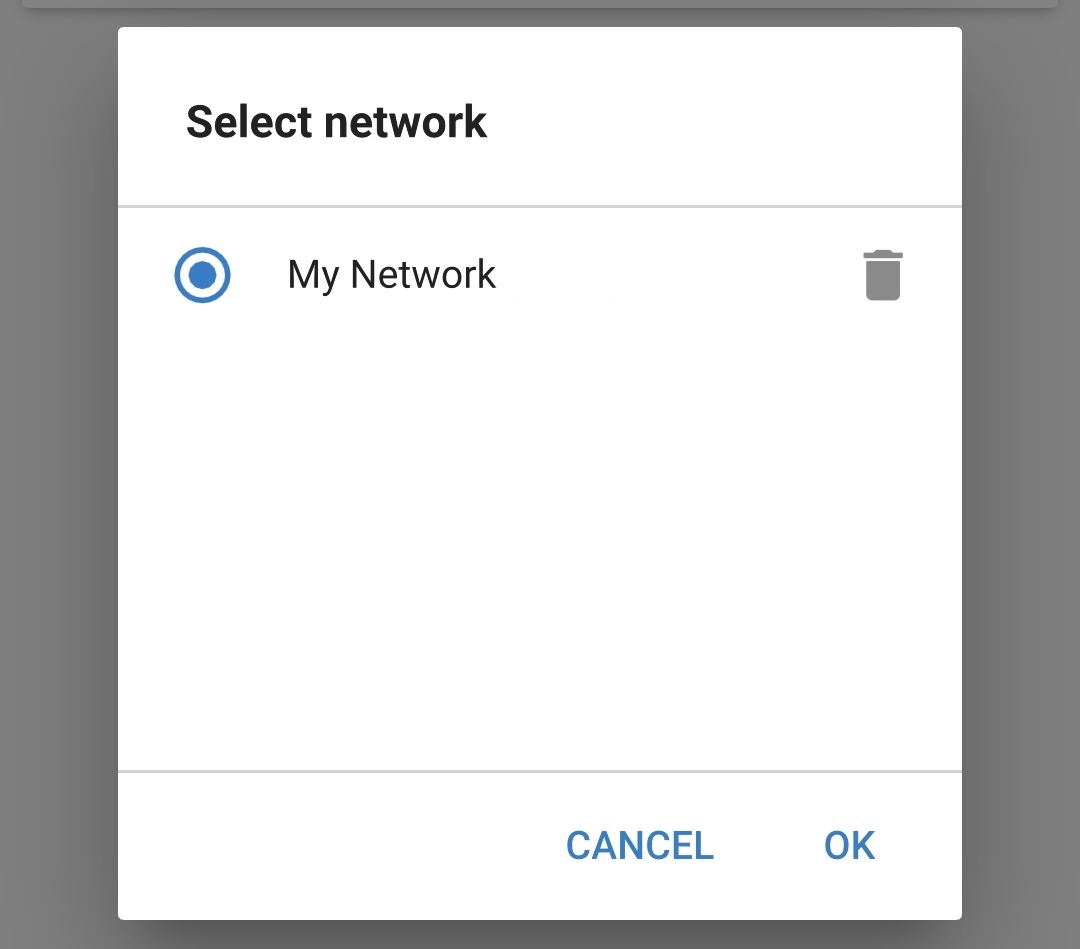

Wyszukaj i wybierz sieć VE.Smart, której konfiguracja została wykonana (lub inną sieć, która chcesz dodać), po czym kliknij 'OK', aby potwierdzić.

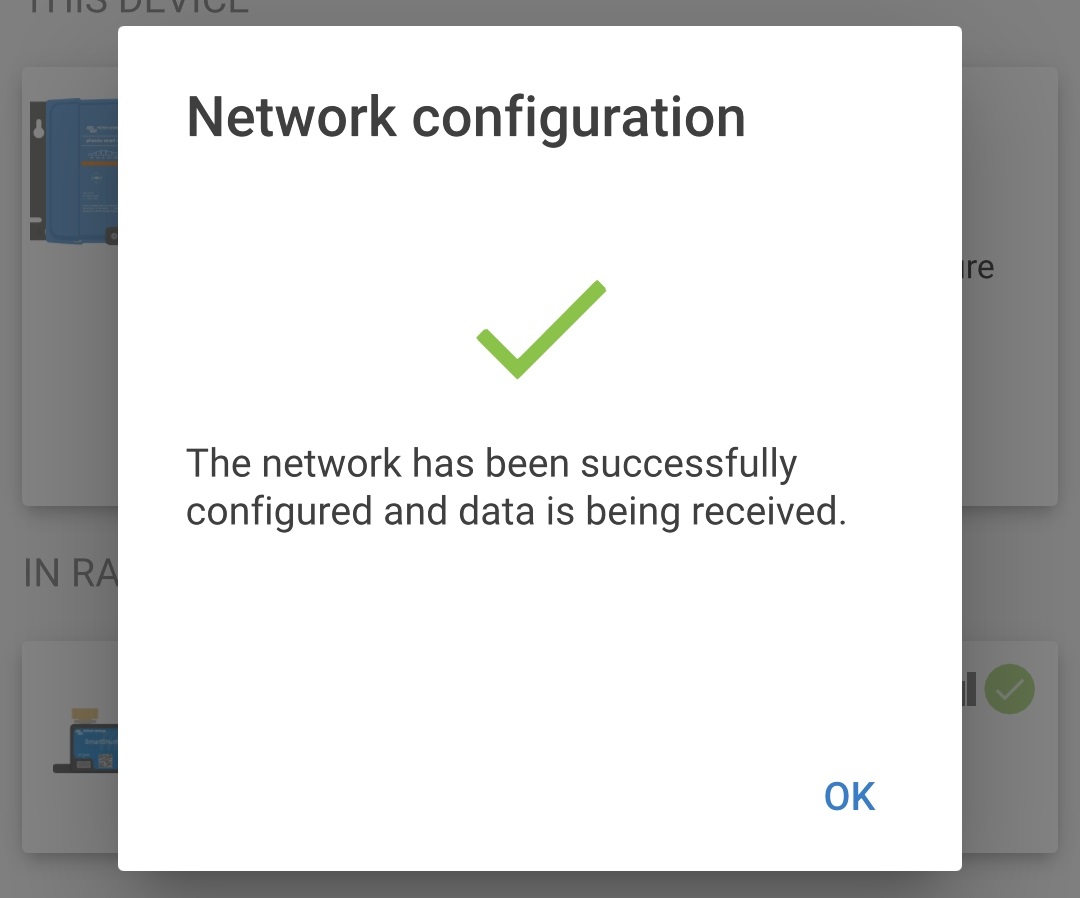

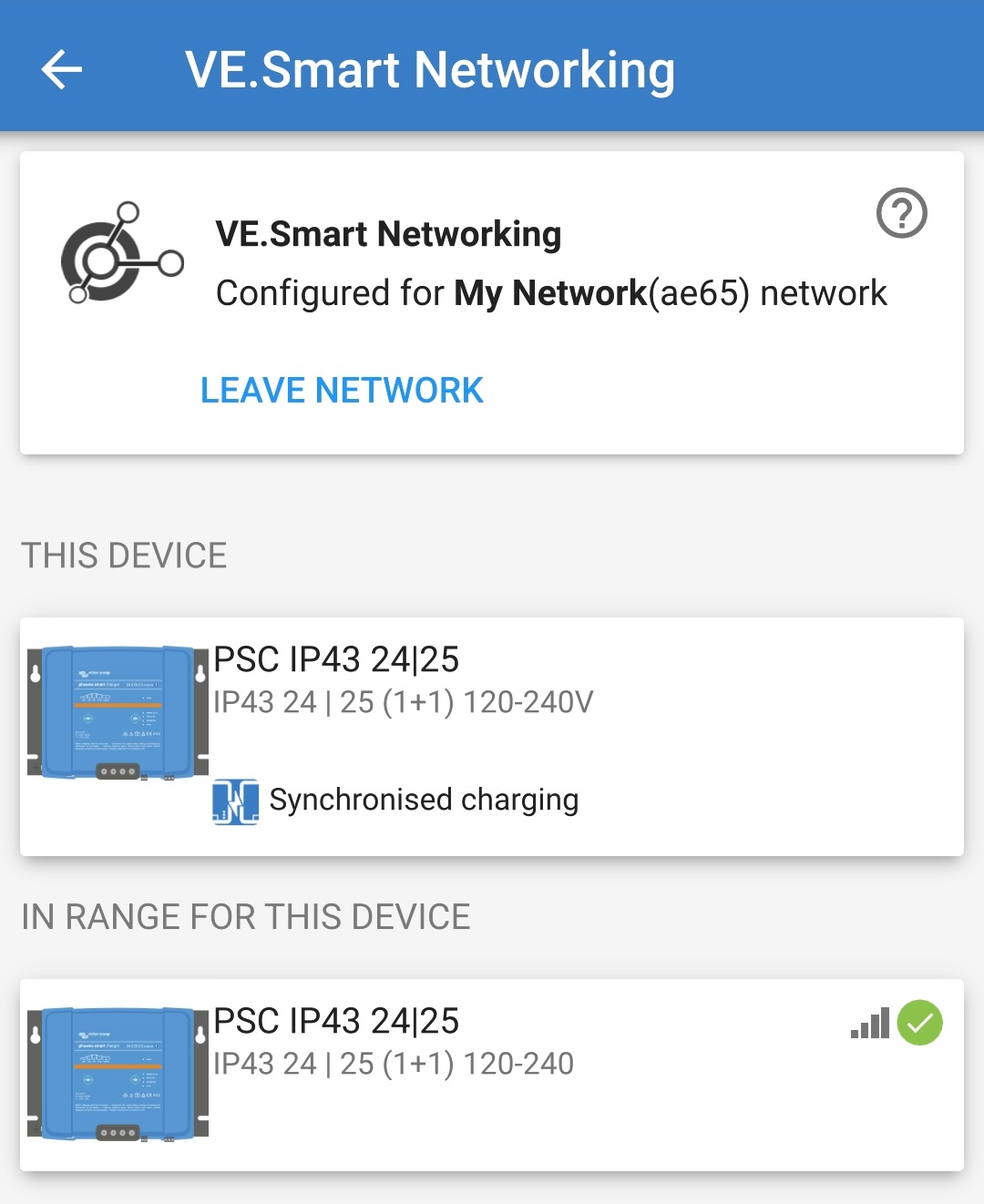

Po zakończeniu konfiguracji sieci VE.Smart, na stronie sieci VE.Smart wyświetlone zostaną dane ładowarek zsynchronizowanych z siecią VE.Smart.
Po zakończeniu konfiguracji:
Symbol sieci VE.Smart wyświetlony zostanie w prawym górnym narożniku na ekranie STATUSU (każdej ładowarki znajdującej się w sieci).
Dioda LED ładowarki sygnalizująca status ładowania (bulk / absorption / float / storage) będzie migać co 4 sek.
W przypadku systemów z kilkoma kompatybilnymi ładowarkami, należy powtórzyć powyższe kroki dla każdej dodatkowej ładowarki.
Uwaga
Do sieci VE.Smart można dodać tylko jeden system monitorowania akumulatora (BMV, SmartShunt, Smart Battery Sense lub VE.Bus Smart Dongle).
Wszystkich przyłączy układu monitorowania akumulatora (przewody czujnika napięcia, czujnika temperatury i prądu) i ładowarek we wspólnej sieci VE.Smart należy dokonać do tego samego akumulatora / baterii akumulatorowej.
Do sieci VE.Smart można podłączyć maks. 10 urządzeń.
Komunikacja w sieci VE.Smart jest możliwa tylko wtedy, gdy wszystkie urządzenia znajdują się w zasięgu Bluetooth każdego z nich. Słaby lub nieciągły sygnał Bluetooth między urządzeniami może być przyczyną braku łączności. Moc sygnału między urządzeniami można sprawdzić na stronie poświęconej łączności sieciowej VictronConnect VE.Smart.
Ładowarki w tej samej sieci VE.Smart powinny mieć identyczne ustawienia ładowania, z uwagi na możliwa dynamiczną zmianę statusu ładowarki 'master', którą może zostać jakakolwiek ładowarka.
W tej samej sieci VE.Smart mogą być różne modele ładowarek, ale muszą być one kompatybilne z siecią VE.Smart (obejmuje to ładowarki Blue Smart, ładowarki Smart IP43 oraz ładowarki na energię słoneczną MPPT kompatybilne z siecią VE.Smart Networking).
Niektóre starsze urządzenia mogą nie być kompatybilne z siecią VE.Smart. Dodatkowe informacje podano w instrukcji każdego urządzenia.
6.6. Resetowanie systemu
Możliwe jest wykonanie pełnego wyzerowania systemu w celu przywrócenia wszystkich ustawień związanych z ładowarką/akumulatorem do wartości domyślnych, a można to zrobić korzystając z aplikacji VictronConnect.
Należy pamiętać, że nie powoduje to zresetowania żadnych ustawień związanych z Bluetooth, takich jak kod PIN lub informacje o parowaniu.
Celem zresetowania systemu należy:
Dokończyć wstępne parowanie Bluetooth i nawiązanie łączności używając domyślnego kodu PIN (000000).
Przejść do „opcji urządzenia” wybierając ikonę „Ustawienia” (koło zębate) w prawym górnym rogu ekranu, a następnie ikonę „Opcje urządzenia” (trzy kropki w pionie).
Otworzyć stronę „Przywróć urządzenie” wybierając opcję „Przywróć domyślne”.
Wybrać „TAK”, co spowoduje wyzerowanie wszystkich ustawień do domyślnych wartości fabrycznych.
