5. Instalacja

W tym rozdziale:

5.1. Montaż

Serię Smart IP43 Charger zaprojektowano z myślą o trwałym montażu za pomocą uchwytów kołnierzy montażowych zintegrowanych z radiatorem.

Przed rozpoczęciem montażu, należy sprawdzić, czy zapewniono odpowiednie i bezpieczne miejsce biorąc pod uwagę poniższe uwagi:

  1. Ładowarkę należy zamontować w miejscu zapewniającym naturalną cyrkulację powietrza/wentylację. W przypadku utrudnionej cyrkulacji powietrza, należy rozważyć montaż wentylatora.

  2. Należy zapewnić swobodny dostęp do miejsca, gdzie zamontowano ładowarkę; zalecana minimalna odległość poniżej i powyżej ładowarki wynosi 100 mm.

  3. Ładowarkę należy zainstalować na niepalnym podłożu w miejscu, gdzie nie znajdują się w pobliżu jakiekolwiek przedmioty wrażliwe na wysoką temperaturę. Nagrzewanie się ładowarki podczas pracy jest normalnym zjawiskiem.

  4. Ładowarkę należy zainstalować w miejscu chroniącym przed oddziaływaniem czynników atmosferycznych takich, jak woda, wysoka wilgotność i pyły, a także z dala od łatwopalnych cieczy lub gazów.

  5. Ładowarki nie należy instalować lub ustawiać na akumulatorze, bezpośrednio powyżej akumulatora lub w szczelnym przedziale, w którym znajduje się akumulator. Akumulator może wydzielać wybuchowe gazy.

  6. Zakrywanie górnej części obudowy ładowarki lub ustawianie jakichkolwiek przedmiotów na ładowarce jest niedozwolone.

Ładowarkę Smart IP43 Charger zamontuj pionowo w taki sposób, by zaciski były skierowane ku dołowi, i przykręć ją odpowiednimi śrubami przełożonymi przez otwory/szczeliny montażowe.

Urządzenie należy przykręcić śrubami z łbem walcowym/kołnierzowym (nie należy stosować śrub z łbami stożkowymi płaskimi ), o średnicy zewnętrznej gwintu śrub dopasowanej do wewnętrznej średnicy otworów (średnica zewnętrzna maks. ~5 mm celem zapewnienia luźnego pasowania).

Aby ułatwić instalację, zaleca się zawieszenie urządzenia za pomocą 2 górnych śrub (pozostawić łby śrub ~3 mm od powierzchni) a następnie wkręcenie 2 dolnych śrub, zanim wkręcone zostaną wszystkie 4 zabezpieczające śruby.

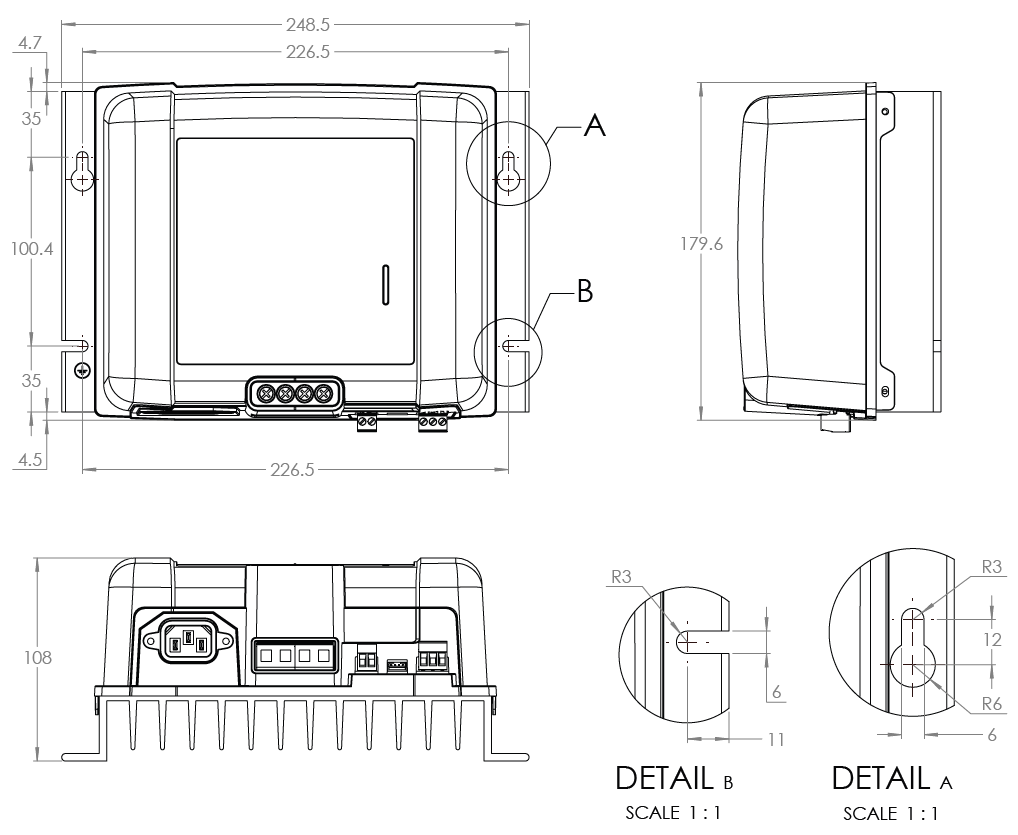

Wymiary montażowe podano na rysunku poniżej:


5.2. Okablowanie

  1. Podłącz odpowiednie przewody zasilania prądem stałym do zacisków BATTERYSmart IP43 Charger .

    1. Podłączenie należy wykonać za pomocą elastycznego miedzianego wielodrutowego przewodu DC o odpowiednim przekroju. Dodatkowe instrukcje podano w rozdziale „Instalacja > Okablowanie > Przewód zasilający prądu stałego”.

    2. Plusowy przewód prądu stałego (czerwona izolacja) podłącz do zacisku plusowego (+ ), a minusowy przewód prądu stałego (czarna izolacja) do zacisku minusowego (-). Sprawdź, czy polaryzacja okablowania jest prawidłowa.

    3. Dokręć śruby zacisków momentem 2,4 Nm za pomocą odpowiedniego klucza dynamometrycznego z odpowiednią końcówką wkrętaka.

  2. Należy zainstalować bezpiecznik liniowy lub wyłącznik automatyczny o odpowiedniej wartości znamionowej w okablowaniu zasilania prądem stałym między urządzeniem Smart IP43 Charger a akumulatorem/akumulatorami, umieszczony jak najbliżej akumulatora/akumulatorów; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Zabezpieczenie nadprądowe”.

  3. Podłącz przewody zasilające prądu stałego do akumulatora/akumulatorów lub magistrali dystrybucyjnej instalacji prądu stałego - postępuj zgodnie z instrukcjami dotyczącymi danego rodzaju instalacji.

    1. W przypadku instalacji z podłączeniem przewodowym lub ładowania akumulatora poza pojazdem/instalacją:

      1. Przed odłączeniem istniejącego okablowania magistrali dystrybucyjnej akumulatora/instalacji prądu stałego i podłączeniem ładowarki do zacisków akumulatora/ instalacji prądu stałego należy sprawdzić, czy instalacja prądu stałego jest wyłączona (wszystkie odbiorniki prądu stałego i źródła ładowania wyłączone/odizolowane).

      2. Plusowy przewód prądu stałego (czerwona izolacja) podłącz do zacisku plusowego (+ ), a minusowy przewód prądu stałego (czarna izolacja) do zacisku minusowego (-). Sprawdź, czy polaryzacja okablowania jest prawidłowa.

      3. Dokręć wszystkie elementy osprzętu do zakończeń przewodów zgodnie ze specyfikacjami producenta, używając odpowiedniego klucza dynamometrycznego i końcówki nasadowej/śrubokręta.

    2. W przypadku instalacji tymczasowych podczas ładowania akumulatora zainstalowanego w pojeździe, a minusowy (-) zacisk akumulatora jest uziemiony do podwozia pojazdu (konwencjonalnie):

      1. W pierwszej kolejności podłącz plusowy przewód prądu stałego/zacisk akumulatora (czerwona izolacja) bezpośrednio do plusowego (+) zacisku akumulatora.

      2. Następnie podłącz minusowy przewód prądu stałego/zacisk akumulatora (czarna izolacja) do odpowiedniego punktu uziemienia na podwoziu pojazdu (nie bezpośrednio do minusowego zacisku akumulatora).

      3. Odłączając ładowarkę, przewody prądu stałego/zaciski akumulatora odłącz w odwrotnej kolejności niż w przypadku podłączania.

    3. W przypadku instalacji tymczasowych podczas ładowania akumulatora zainstalowanego w pojeździe, gdy plusowy (+) zacisk akumulatora jest uziemiony do podwozia pojazdu (niekonwencjonalne):

      1. W pierwszej kolejności podłącz minusowy kabel prądu stałego/zacisk akumulatora (czarna izolacja) bezpośrednio do minusowego (-) zacisku akumulatora.

      2. Następnie podłącz plusowy kabel prądu stałego/zacisk akumulatora (czerwona izolacja) do odpowiedniego punktu uziemienia na podwoziu pojazdu (nie bezpośrednio do dodatniego zacisku akumulatora).

      3. Odłączając ładowarkę, przewody prądu stałego/zaciski akumulatora odłącz w odwrotnej kolejności niż w przypadku podłączania.

  4. Podłącz kabel komunikacyjny VE.Direct (pomiędzy portem VE.Direct na ładowarce a urządzeniem Venus) i/lub okablowanie sterujące (zdalne włączanie/wyłączanie i/lub programowalny przekaźnik) zgodnie z wymaganiami instalacji.

  5. Podłącz przewód zasilający prądu przemiennego urządzenia Smart IP43 Charger do gniazda zasilania; po krótkim czasie wszystkie diody LED zaświecą się na krótko, a następnie zaświecą się diody LED wskazujące bieżący tryb ładowania i stan naładowania.

Uwaga

Przykładowe schematy okablowania przedstawiające większość typowych konfiguracji instalacji są również dostępne w celach poglądowych; więcej informacji podano w rozdziale „Instalacja > Schematy”.

5.2.1. Przewód zasilający prądu stałego

Seria Smart IP43 Charger jest wyposażona w zaciski śrubowe umożliwiające podłączenie do okablowania zasilania prądem stałym, które nie wchodzi w skład zestawu i musi zostać dostarczone przez instalatora.

Aby zapewnić optymalne i niezawodne działanie, ważne jest, aby wybrać wysokiej jakości elastyczne okablowanie zasilania prądem stałym, które jest odpowiednie dla konkretnego modelu ładowarki i całej instalacji; wybór przewodu zasilania prądem stałym powinien uwzględniać następujące aspekty:

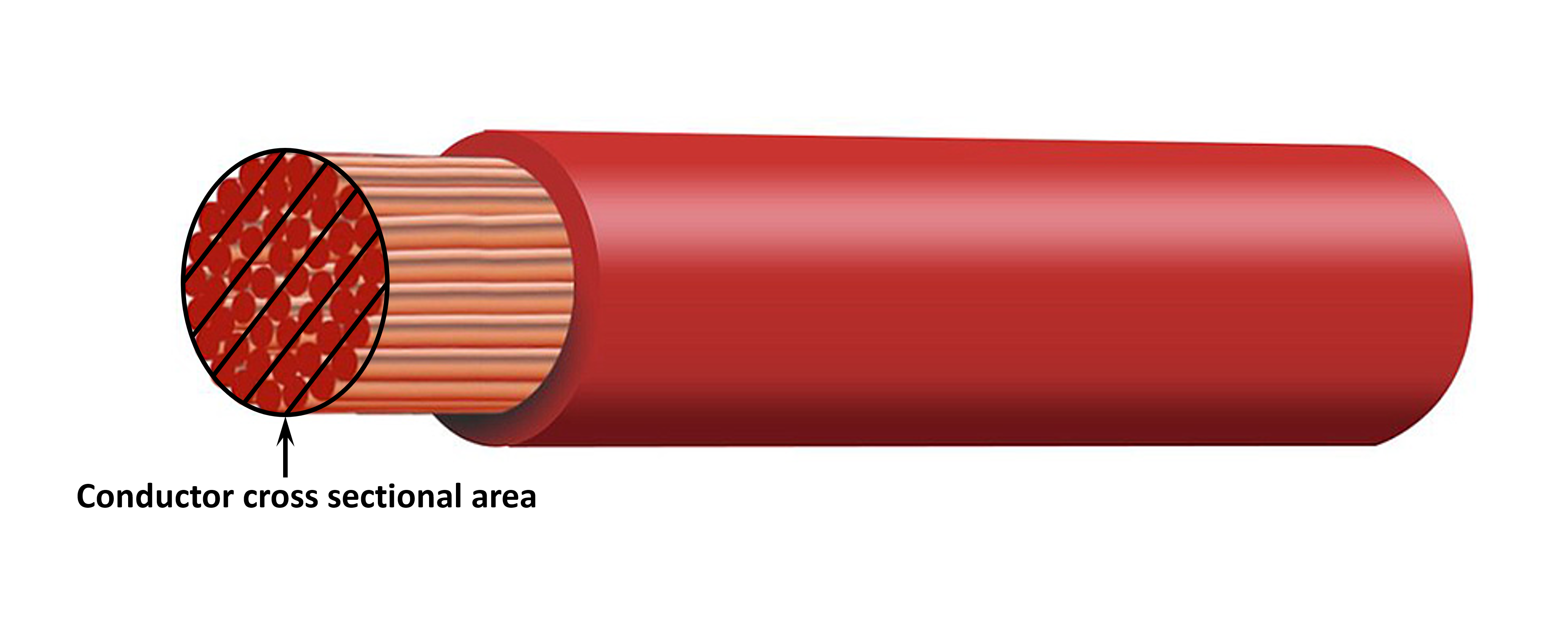

  1. Rozmiar/przekrój przewodu

    Powierzchnia przekroju poprzecznego przewodu jest proporcjonalna do rezystancji przewodu na jednostkę długości, co wpływa na ilość ciepła generowanego na jednostkę długości i spadek napięcia na całej długości przewodu.

    1. Obciążalność prądowa

      Obciążalność prądowa to maksymalny prąd, jaki przewód o danym przekroju może przenosić w określonym środowisku instalacji bez przekraczania limitu temperatury izolacji przewodu; w związku z tym obciążalność prądowa zależy od przekroju przewodu, środowiska instalacji i limitu temperatury izolacji.

      Aby zapobiec przegrzaniu przewodu zasilania prądem stałym i/lub urządzeń współpracujących, maksymalny prąd znamionowy dla wybranego rozmiaru/przekroju przewodu (w tym wszelkie obniżone wartości znamionowe mające zastosowanie do instalacji) musi przekraczać maksymalny normalny prąd roboczy, a także wartość znamionową zainstalowanego bezpiecznika lub wyłącznika automatycznego (w przypadku usterki spowodowanej nadmiernym prądem).

    2. Spadek napięcia %

      Procentowy spadek napięcia to maksymalne napięcie utracone na długości przewodu, wyrażone jako wartość procentowa w stosunku do znamionowego napięcia roboczego; w związku z tym procentowy spadek napięcia zależy od rozmiaru/przekroju przewodu, całkowitej długości przewodu i znamionowego napięcia roboczego.

      Aby zapobiec nadmiernej utracie mocy i problemom operacyjnym spowodowanym wysokim spadkiem napięcia, należy zaprojektować układ systemu tak, aby zminimalizować długość przewodu zasilania prądem stałym i wybrać rozmiar / przekrój przewodu, który zapewnia spadek napięcia o 3 % lub mniej (przy maksymalnym normalnym prądzie roboczym).


  2. Przewodnik

    Materiał i specyfikacje przewodnika wpływają na rezystancję przewodu na jednostkę długości (wpływając na obciążalność prądową), rezystancję i ciepło generowane na zakończeniach oraz ogólną elastyczność przewodu.

    1. Materiał przewodnika i konfiguracja

      Należy używać wysokiej jakości elastycznego okablowania zasilania prądem stałym, które składa się z cienkich, wielodrutowych przewodów z miedzi beztlenowej.

    2. Średnica żyły

      Średnica żyły wpływa na obszar styku i odpowiednio na rezystancję na zakończeniach; zakończenie o wysokiej rezystancji będzie generować znaczne ciepło podczas pracy pod obciążeniem i może spowodować poważne przegrzanie.

      Aby zmaksymalizować powierzchnię styku na zakończeniach i aby zapobiec przegrzaniu na/ w pobliżu zakończeń, średnica każdej pojedynczej żyły miedzianej nie może przekraczać 0,4 mm (0,016 cala) lub powierzchni 0,125 mm² (AWG26).

    3. Klasa elastyczności

      Aby ułatwić instalację przy praktycznych promieniach gięcia i zapobiec uszkodzeniu przewodu i/lub sprzętu podłączanego z powodu nadmiernej siły/naprężenia na zakończeniach i/lub cyklicznego zmęczenia, należy używać wysokiej jakości elastycznego okablowania zasilania prądem stałym o klasie elastyczności 5 – Elastyczne przewody miedziane lub 6 – Bardzo elastyczne przewody miedziane.


  3. Izolacja

    Materiał i specyfikacje izolacji wpływają na maksymalną dopuszczalną temperaturę/wartość znamionową (wpływającą na obciążalność prądową) oraz maksymalną dopuszczalną izolację napięciową/wartość znamionową przewodu.

    1. Temperatura znamionowa

      Temperatura znamionowa izolacji wpływa na obciążalność prądową przewodu i nie może zostać przekroczona przy uwzględnieniu kombinacji a) maksymalnej temperatury otoczenia, b) środowiska instalacji (które wpływa na rozpraszanie ciepła) oraz c) wzrostu temperatury spowodowanego ciepłem generowanym przez przewód podczas pracy przy prądzie znamionowym bezpiecznika lub wyłącznika automatycznego.

      Aby zapobiec przegrzaniu izolacji przewodu, należy używać wysokiej jakości elastycznego okablowania zasilania prądem stałym o temperaturze znamionowej izolacji co najmniej 90°/194 °F (najlepiej 105 °C/221 °F) lub wymaganej dla danej instalacji.

    2. Napięcie znamionowe

      Aby zapewnić solidną izolację elektryczną i ogólne bezpieczeństwo, należy używać wysokiej jakości elastycznego okablowania zasilania prądem stałym o napięciu izolacji przekraczającym maksymalne napięcie robocze systemu; wysokiej jakości elastyczne okablowanie zasilania prądem stałym ma zwykle napięcie izolacji 0,6/1 kV.

W poniższej tabeli podano minimalny rozmiar przewodu zasilania prądem stałym (przekrój poprzeczny) zalecany dla każdego modelu Smart IP43 Charger oraz długość przewodu zasilania prądem stałym dostosowaną do instalacji:

Uwaga

Zakresy długości przewodu zasilania prądem stałym reprezentują długość jednokierunkową między ładowarką a akumulatorem, całkowita długość obwodu (długość przewodu dodatniego i ujemnego) została przyjęta jako podwójna długość jednokierunkowa do obliczeń spadku napięcia.

Niektóre kombinacje są „Niezalecane”, ponieważ spadek napięcia byłby nadmierny nawet przy największym kompatybilnym rozmiarze przewodu zasilającego prądem stałym; oprócz dużej utraty mocy, nadmierny spadek napięcia może powodować problemy z ładowaniem.

Powyższe zalecenia dotyczące rozmiaru/przekroju przewodu zasilania prądem stałym opierają się na okablowaniu o klasie izolacji co najmniej 90 °C (194 °F) poprowadzonym w niezamkniętym obszarze w temperaturze otoczenia 30 °C (86 °F) i niepołączonym z innym okablowaniem, a maksymalny spadek napięcia wynosi 3 %; zalecenia te są ogólne i nie obejmują zawiłości wszystkich instalacji i / lub typów przewodów, należy skonsultować się z certyfikowanym instalatorem w celu uzyskania wskazówek dotyczących konkretnych i / lub złożonych instalacji.

5.2.2. Zdalne włączanie/wyłączanie

Smart IP43 Charger wyposażony jest w zaciski zdalnego włączania/wyłączania, które umożliwiają zdalne włączanie lub wyłączanie ładowania w zależności od ich stanu.

Istnieją 3 możliwości włączenia Smart IP43 Charger za pomocą zacisków zdalnych:

  1. Połączenie / zwarcie zacisków L i H (fabrycznie zamontowany jest łącznik zwarciowy między L i H). Zaciski L i H można połączyć/zewrzeć za pomocą przełącznika, przekaźnika lub innego urządzenia zewnętrznego, np. systemu zarządzania baterią (BMS).

  2. Zacisk H należy przeciągnąć do wysokiego poziomu napięcia; gdy napięcie na zacisku H przekroczy 2,9 V (na przykład podłączony do dodatniego bieguna akumulatora), ładowarka się włączy. Zacisk H można podłączyć do poziomu wysokiego napięcia za pomocą przełącznika, przekaźnika lub innego urządzenia zewnętrznego, np. systemu zarządzania baterią (BMS).

  3. Zacisk L należy przeciągnąć do niskiego poziomu napięcia; gdy napięcie na zacisku L spadnie poniżej 3,5 V (na przykład podłączony do ujemnego bieguna akumulatora), ładowarka się wyłączy. Zacisk L można podłączyć do poziomu niskiego napięcia za pomocą przełącznika, przekaźnika lub innego urządzenia zewnętrznego, np. systemu zarządzania baterią (BMS).

Celem wyłączenia Smart IP43 Charger za pomocą zacisku (zacisków) zdalnego, oba zaciski muszą mieć rozwarty obwód względem siebie i pozostawać bezpotencjałowe (brak połączenia z wysokim lub niskim poziomem napięcia).

5.2.3. Przekaźnik programowalny

Smart IP43 Charger wyposażony jest w programowalny przekaźnik, który może być wykorzystany do zewnętrznego sterowania na podstawie wybranego trybu przekaźnika (Alarm, Zdalne sterowanie lub Ładowanie) i warunków pracy.

Istnieją 3 programowalne zaciski przekaźnikowe:

  1. NO (zwierny)

  2. C (wspólny)

  3. NC (rozwierny)

Schematic - Relay.png

W sytuacji, gdy przekaźnik jest wyłączony, istnieje obwód zamknięty między C i NC, oraz obwód rozwarty między C i NO.

W sytuacji, gdy przekaźnik jest włączony, istnieje obwód rozwarty między C i NC, oraz obwód zamknięty między C i NO.

W razie potrzeby należy podłączyć zaciski przekaźnika do urządzenia zewnętrznego, co umożliwi uzyskanie żądanego sygnału/sterowania.

Uwaga

Uwaga: Funkcja programowalnego przekaźnika działa tylko wtedy, gdy dostępne jest zasilanie AC i włączone jest ładowanie. Jeśli ładowanie zostanie wyłączone w jakikolwiek sposób (zaciski zdalnego włączania/wyłączania, za pośrednictwem VictronConnect lub urządzenia GX), programowalny przekaźnik zostanie również wyłączony.

5.3. Schematy instalacji

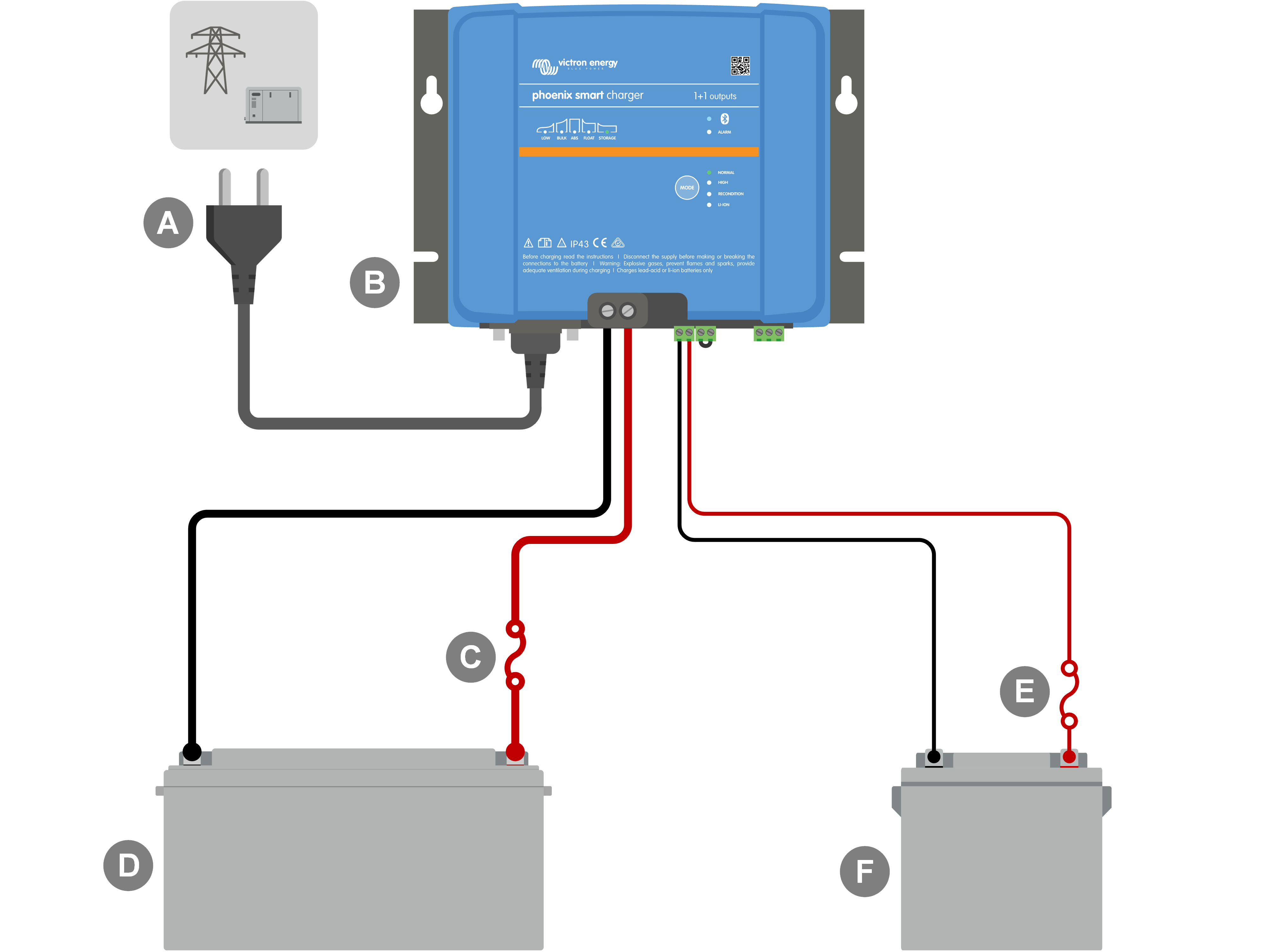

5.3.1. Instalacja podstawowa

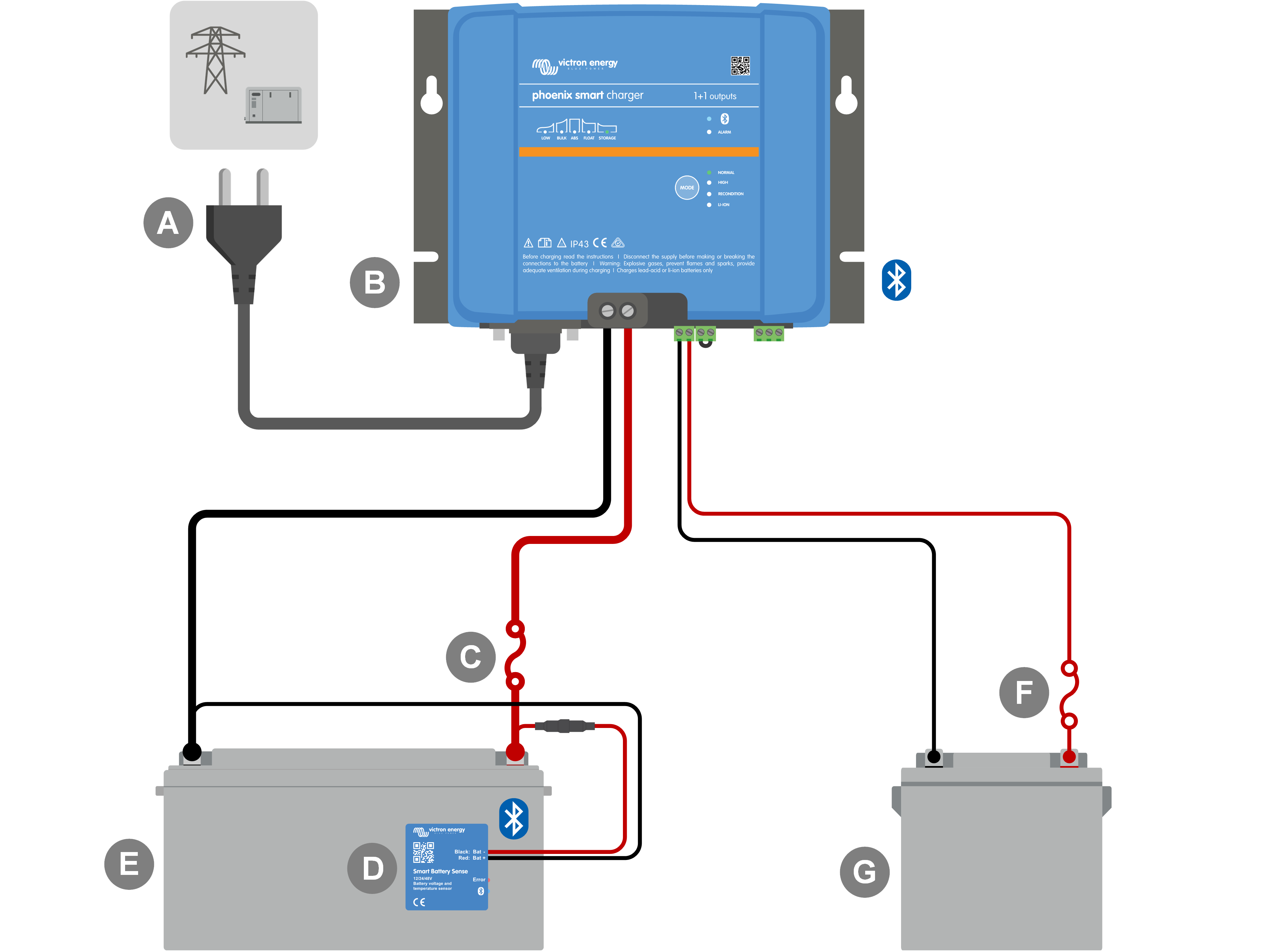

5.3.2. System z funkcją Smart Battery Sense

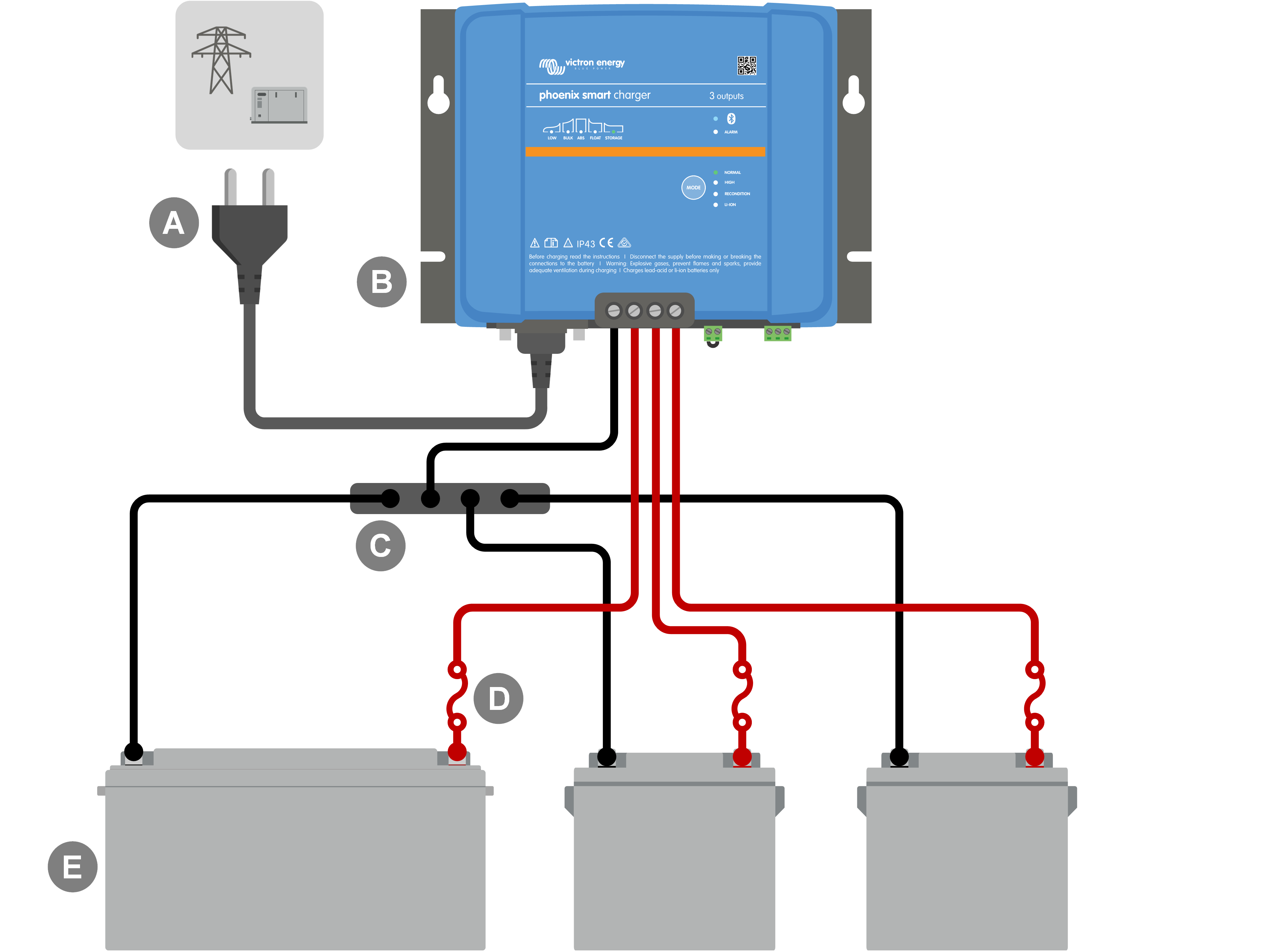

5.3.3. System z kilkoma ładowarkami
