Handleiding - Orion XS 12/12-50A DC-DC battery charger

De automatische motoruitschakelingsdetectie vereenvoudigt het Orion XS systeem door te detecteren of de motor draait zonder extra schakelaars of sensoren aan te sluiten. De standaard fabrieksinstelling werkt met de meeste conventionele en smart dynamo's maar kan opnieuw ingesteld worden met de VictronConnect-app.

De detectie is gebaseerd op de dynamospanning. Klassieke dynamo's genereren een vaste spanning (bv. 14 V), terwijl de spanning van smart dynamo's kan variëren van 12,5 V tot 15 V (bij een 12 V systeem). Smart dynamo's in een regeneratief remsysteem tonen vaak grote variaties in spanning.

Motoruitschakelingsdetectie is alleen actief in laadmodus. De functie kan ingesteld, uitgeschakeld en opnieuw geactiveerd worden, zoals beschreven in de Motoruitschakelingsdetectie & ingangsspanning vergrendeling rubriek. In voedingsmodus bepaalt de ingangsspanninguitsluiting wanneer de uitgang actief is.

In installaties waar de dynamospanning niet voldoende detectie geeft om mee te werken, kan in plaats ervan een extern signaal voor een draaiende motor gebruikt worden; raadpleeg de Gebruik van een extern signaal voor een draaiende motor rubriek.

4.1.1. Zo werkt het

De volgende procedure beschrijft de werking van de motoruitschakelingsdetectie volgorde.

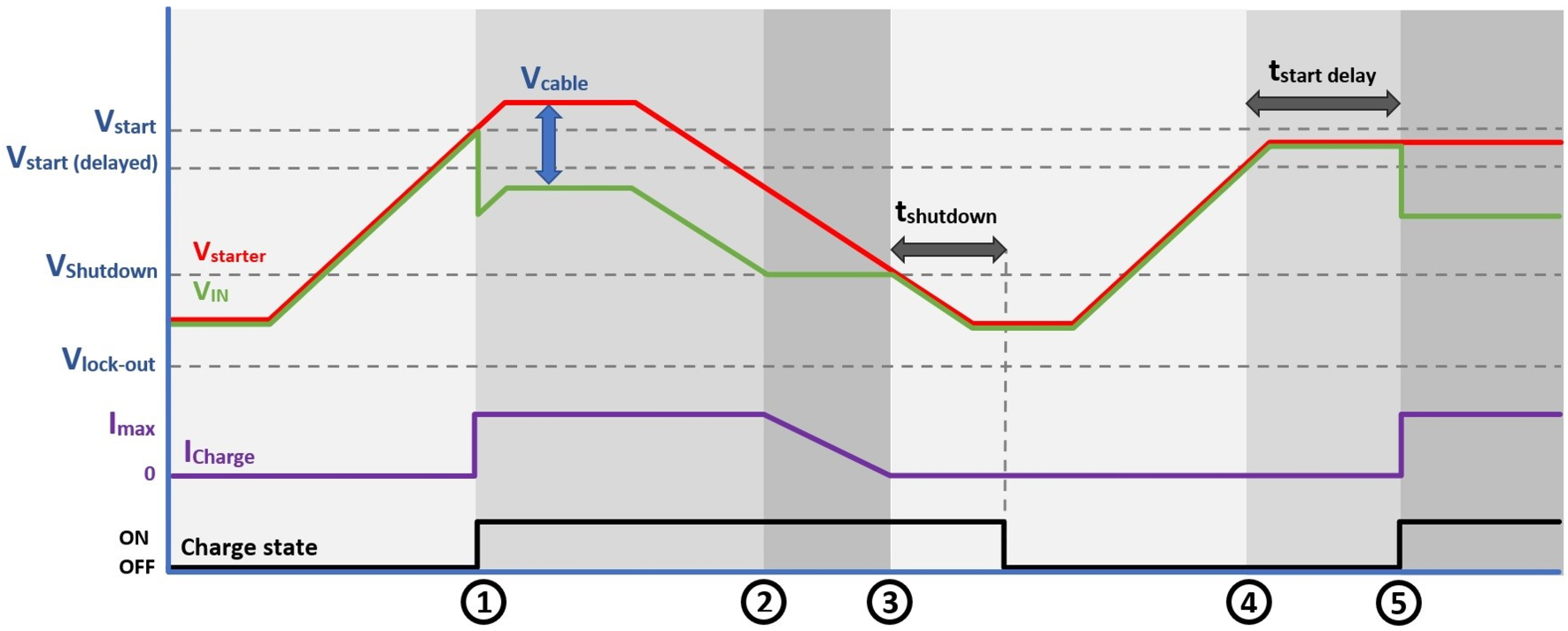

Motoruitschakelingsdetectie volgorde

1. 0 → 1: Als de motor draait, loopt de dynamospanning op. Als V_starter > V_start, wordt laden ingeschakeld.

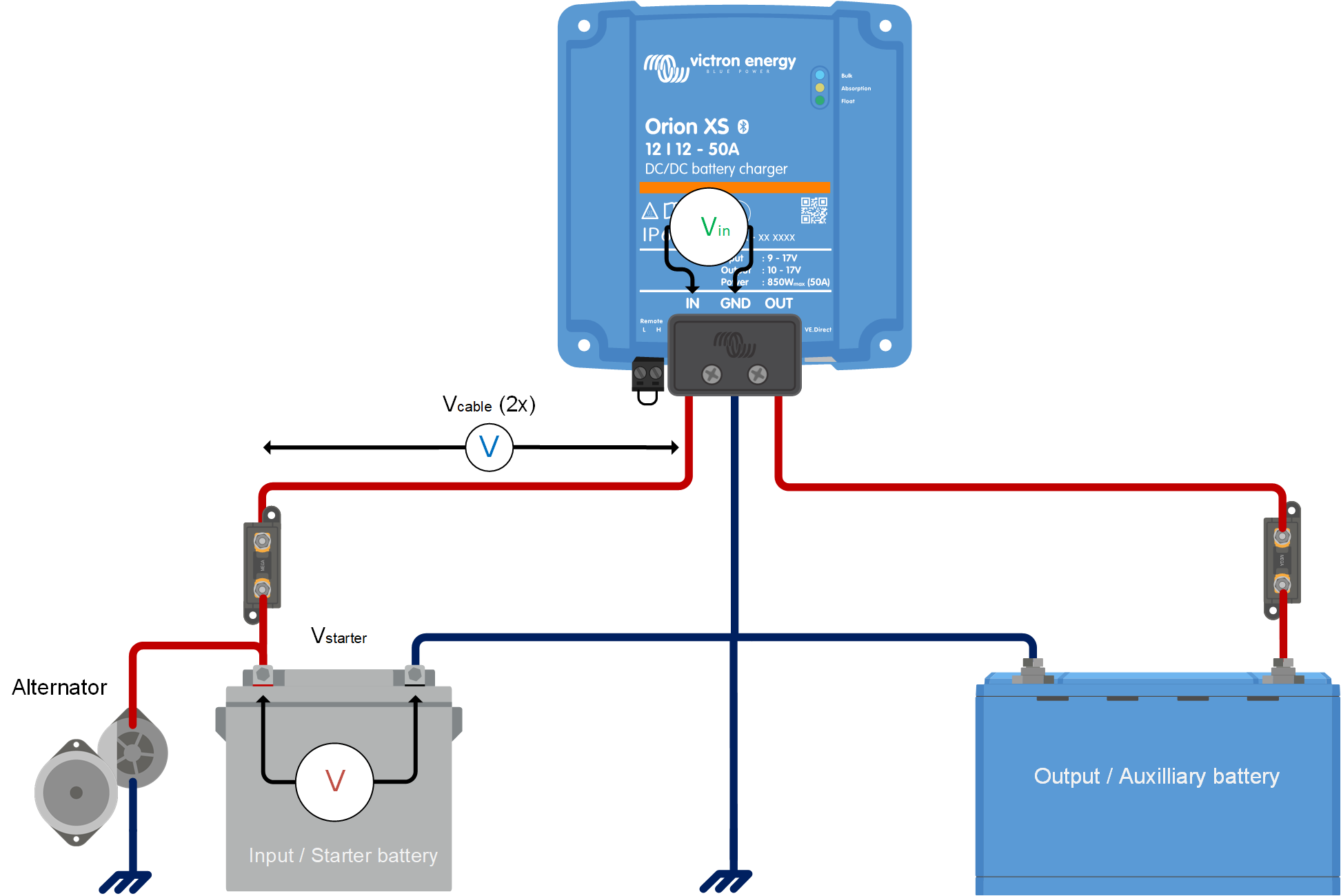

2. 1 → 2: De ingangsstroom produceert een spanning door de ingangskabel (V_kabel); deze spanning vermindert de spanning gemeten door de lader (V_IN). Indien V_IN > V_{uitschakeling}, werkt de lader met I_max.

3. 2 → 3: Indien V_IN ≤ V_{uitschakeling}, verlaagt de laadstroom om te voorkomen dat V_IN onder V_{uitschakeling}zakt.

4. 3 → 4: Indien V_IN < V_{uitschakeling} gedurende langer dan 1 min. (t_{uitschakeling}), “motor uit” wordt gedetecteerd en laden is uitgeschakeld. Indien V_IN > V_{uitschakeling} vóór t_{uitschakeling} stopt, blijft laden ingeschakeld.

5. 4 → 5: Indien V_{start(uitstel)} < V_IN < V_start, wordt laden ingeschakeld na t_start uitstel (instelbaar).

De noodomkeringfunctie laadt een leeggelopen startaccu van de hulpaccu, zodat de moeder opnieuw gestart kan worden. Het is bedoeld voor situaties waar de startaccu niet langer voldoende energie behoudt om de motor aan te zwengelen, bijvoorbeeld nadat het voertuig lange tijd geparkeerd stond of wanneer de startaccu leeg is getrokken door een belasting.

Tijdens een noodomkering keert de Orion XS tijdelijk de normale laadrichting om het volgende: de energie stroomt van de hulpaccu, die op de uitgang is aangesloten, naar de startaccu, die op de ingang is aangesloten. In de VictronConnect-app wordt deze omgekeerde stroom getoond als negatieve ingangs- en uitgangsstroomwaarden.

Raadpleeg voor de procedure Starten van een noodomkering.

Start voorwaarden

De noodomkeringtoets op het statusscherm van de VictronConnect-app is steeds aanwezig, maar het is alleen actief terwijl een noodomkering mogelijk is.

Een noodomkering is alleen mogelijk wanneer de Orion XS in ladermodus is en de lader uitgeschakeld is voor één of beide van de volgende redenen:

Een remote uit blokkeert geen noodomkering. De functie blijft beschikbaar wanneer de Orion XS uitgeschakeld wordt via remote aan/uit.

De volgorde van noodomkering

Een noodomkering draait een vaste tijd en bestaat uit twee fasen:

Noodomkering, 15 minuten. De Orion XS trekt energie uit de hulpaccu en gebruikt het om de startaccu te laden. De app toont noodomkering samen met de resterende tijd. Regelingsperiode, 5 minuten. De lader is uitgeschakeld zodat het geen energie kan trekken uit de startaccu of de dynamo. Dit laat de startaccu stabiliseren en kan de motor worden gestart. De app toont Accu klaar samen met de resterende tijd.

Nadat de regelingsperiode beëindigd is, hervat de Orion XS normale werking.

Omgekeerde laadstroom

De omgekeerde laadstroom is de helft van de nominale laadstroom van het apparaat. Wanneer een lagere ingangs- of uitgangsstroomlimiet ingesteld is voor normaal laden, wordt de laagste ingestelde limiet in plaats ervan gebruikt. De app vermeldt de limiet die toegepast zal worden woordat de noodomkering gestart wordt.

De startaccu is geladen tot een maximum van 14,4 V.

Om de hulpaccu te beschermen tegen diep ontladen, behoudt de Orion XS de hulpspanning aan 12 V. Wanneer de hulpaccu dit niveau benadert, wordt de omgekeerde laadstroom verlaagd zodat zoveel mogelijk energie overgebracht wordt zonder de hulpaccu te diep te ontladen.

Als de hulpaccu reeds op of onder dit niveau zit wanneer de noodomkering start, draait de functie nog steeds maar er wordt geen stroom overgedragen. Er begint pas stroom te vloeien als de spanning van de hulpaccu tijdens het opladen weer boven dat niveau stijgt, bijvoorbeeld omdat een andere laadbron de hulpaccu oplaadt.

De gevraagde omgekeerde laadstroom wordt niet altijd bereikt. Raadpleeg De omgekeerde laadstroom is laag of nul voor de mogelijke oorzaken.

Bewaking en instellingen

De staat, de ingangs- en uitgangsspanningen en de ingangs- en uitgangsstromen kan gevolgd worden in de VictronConnect-app. Het is niet nodig aangesloten te blijven met de Orion XS terwijl de sequentie draait.

De instellingen kunnen niet gewijzigd worden terwijl een noodomkering bezig is, inclusief tijdens de regelingsperiode. De instellingenpagina van de VictronConnect-app toont een melding die stelt dat de instellingen opnieuw beschikbaar zijn eens de noodomkering beëindigd is.

4.2.1. Starten van een noodomkering

Een noodomkering wordt gestart vanuit de VictronConnect-app. De Orion XS moet ingesteld worden op ladermodus, de noodomkerintoets wordt grijs weergegeven in voedingmodus.

Voor een beschrijving van de functie en de voorwaarden waaronder een noodomkering kan plaatsvinden, raadpleeg Noodomkering.

Let op

In systemen met meer dan één Orion XS parallel geschakeld verbonden, ofwel start een noodomkering op ze allemaal of schakel de anderen eerst uit.

Een Orion XS dat omgekeerd laden is, verhoogt de startaccuspanning. Een andere Orion XS die nog steeds in normale werking is, leest die stijging als een draaiende motor en begint voorwaarts te laden waardoor de twee eenheden tegen elkaar opladen.

Het resultaat is een circulatiestroom tussen de eenheden. Energie wordt getrokken uit de hulpaccu zonder de startaccu te bereiken en de motor start wellicht nog niet.

Maak verbinding met de Orion XS met de VictronConnect-app. Tik op het statusscherm op het motorpictogram in de linker bovenhoek. Het Start noodomkering venster opent. Het vermeldt de spanning waarop de startaccu geladen wordt en de maximale omgekeerde stroom die toegepast zal worden. Selecteer Ik begrijp de functie en tik op START. De app toont noodomkering samen met de resterende tijd. Na 15 minuten toont de app Accu klaar. Start de motor terwijl de app Accu klaar toont.

Stoppen van een noodomkering

Een noodomkering kan gestopt worden vóór het geëindigd is. Tik opnieuw op het motorpictogram en bevestig met STOP in het venster dat geopend wordt. Opmerking De regelingsperiode draait niet in dit geval: de Orion XS keert rechtstreeks terug naar normale werking.

De Orion XS heeft 3 gekleurde LED's die de laadstatus toont. Hun betekenis en gedrag worden onderstaand uitgelegd.

LED status:

LED gedrag	Omschrijving	Symbool
Aan	Permanent aan
Uit	Permanent uit
Zeer traag knipperen	Knipperend 1x per 1,6 sec
Langzaam knipperend	Knipperend 2x per 1,6 sec
Knipperend	Knipperend 4x per 1,6 sec
Snel knipperend	Knipperend 8x per 1,6 sec
Pulserend	Korte pulsen per 1,6 sec

Overzicht LED indicaties:

Orion XS status	Bulk LED	Absorption LED	Float LED
Uit
Foutmodus
Identificeer
Voedingmodus
Noodomkering
Accu klaar
Bulkmodus
Absorptiemodus
Druppellaad modus
Opslagmodus
Egalisatiemodus
Herhaalde absorptiemodus
BatterySafe
Software update
Overige

Dit hoofdstuk helpt bijhet meeste uit de Orion XS te halen via de VictronConnect app en vereist minimale kennis van deze acculader.

Raadpleeg, voor meer algemene informatie over de VictonConnect app, hoe het te installeren, hoe het te koppelen met het apparaat en hoe de firmware bij te werken, de VictronConnect handleiding.

4.4.2. Acculaadmodus instellingen

Indien in laadmodus zijn dit de beschikbare instellingen:
Functie: Hiermee kan gekozen worden tussen de modus "opladen" of "voeding". Als laadmodus geselecteerd wordt, dan volgt de Orion XS het laadalgoritme. Lees, voor meer informatie over het laadalgoritme, het Kenmerken hoofdstuk.
Acculader ingeschakeld/uitgeschakeld: De lader is standaard ingeschakeld. Gebruik de schakelaar om de lader indien nodig uit te schakelen.
Ingangsstroom: Beperkt de maximaal afgenomen stroom van de ingangsbron. Dit is vooral belangrijk om te hoog belasten van een dynamo of andere zwakke ingangsbronnen te voorkomen. De waarde kan aangepast worden tussen 1 A en 50 A in stappen van 0,1 A.
Uitgangsstroom: Beperkt de maximale uitgangsstroom. De waarde kan aangepast worden tussen 1 A en 50 A in stappen van 0,1 A.
Accu instellingen: Hiermee kunnen accuinstellingen worden gewijzigd om de absorptiespanning, druppellaadspanning en andere instellingen aan te passen aan de accu die wordt opgeladen; raadpleeg het Acculaadmodus - accu instellingen hoofdstuk voor details.
Motoruitschakelingsdetectie: Maakt selectie mogelijk van drie spanningsgrenzen en een vertragingstijd. Éénn spanningslimiet wordt gebruikt om te bepalen of de motor gestopt is en twee worden er gebruikt om te detecteren of de motor (opnieuw) draait. Normaal wordt een minimaal verschil van 0,2 V gebruikt voor optimale werking. Indien gewenst kan de bescherming door de gebruiker uitgeschakeld worden. Lees, voor meer informatie, de Automatische motoruitschakelingsdetectie en Motoruitschakelingsdetectie & ingangsspanning vergrendeling rubrieken.
Vergrendeling ingangsspanning: Hiermee kan gekozen worden tussen twee drempels, één voor het instellen van de vergrendelingswaarde en een andere voor de herstartwaarde. Normaal is een minimaal verschil van 0,5 V aanbevolen voor juiste werking. De bescherming kan nog steeds uitgeschakeld worden, indien vereist door de gebruiker. Lees, voor meer informatie over ingangsspanning vergrendeling, het Automatische motoruitschakelingsdetectie hoofdstuk.

4.4.3. Acculaadmodus - accu instellingen

Voorinstelling van de accu: Met accuvoorinstelling kan het accutype geselecteerd worden, kunnen de fabrieksinstellingen geaccepteerd worden of kunnen eigen vooringestelde waarden ingevoerd worden die gebruikt worden voor het laadalgoritme van de accu. De absorptiespanning, druppellaadspanning, opslagspanning, bulktijdlimiet, compensatie re-bulkspanning, adaptieve absorptietijd en absorptietijd instellingen zijn allemaal ingesteld op een vooringestelde waarde, maar kunnen ook bepaald worden door de gebruiker. De door de gebruiker gedefinieerde voorinstellingen worden opgeslagen in de vooraf ingestelde bibliotheek. Op deze manier hoeven installateurs niet steeds alle waarden te definiëren als ze een nieuwe installatie instellen. Door voorinstellingen bewerken te selecteren kunnen aangepaste parameters ingesteld worden, afhankelijk van de geselecteerde voorinstelling (accutype). Zorg ervoor de aanbevelingen van de accufabrikant voor het accutype te volgen. De belangrijkste parameters zijn als volgt: Absorptiespanning Druppellaadspanning Opslagspanning Egalisatiespanning (uitgeschakeld voor de Victron Lithium Battery Smart voorinstelling) Temperatuurcompensatie (uitgeschakeld voor de Victron Battery Lithium Smart voorinstelling) Loskoppeling bij lage temperatuur (instelbaar voor lithium accu's) Houd er rekening mee dat deze instelling alleen effect heeft als de accutemperatuur gedeeld wordt door andere apparaten, bijvoorbeeld door een BMV-712 of SmartShunt in een VE.Smart Networking netwerk. Deze instelling is niet doeltreffend als een BMS de lader regelt. Expert modus: Als de expertmodus geactiveerd wordt, zijn er extra instellingen mogelijk, afhankelijk van de geselecteerde preset. Houd er rekening mee dat de standaarden in de meeste gevallen goed werken. Wijzig expertinstellingen alleen als het apparaat én de accu speciale vereisten heeft: BatterySafe (voorkomt overmatige gasontwikkeling door de spanningsverhoging automatisch te beperken) Bulk tijdslimiet Stel de maximaal toegelaten bulktijd voor de lader in. Compensatie re-bulkspanning (als de accuspanning gedurende één minuut 0,1 V zakt onder de re-bulkspanning, dan start de laadcyclus opnieuw) De compensatie voor re-bulkspanning bepaalt wat de compensatie is tussen de druppellaadspanning (of absorptie als het lager is) en de re-bulkspanning. De re-bulkspanning is de accuspanningsdrempel die een andere laadcyclus opstart. Als de lader bijvoorbeeld de accuspanning niet kan onderhouden vanwege een hoge belasting, dan zakt de accuspanning en een nieuwe laadcyclus wordt gestart eens de accuspanning onder de re-bulk spanning zakt. Absorptietijd (adaptief, vaste absorptie) De absorptietijd hangt ervan af of het adaptieve absorptietijdalgoritme gebruikt wordt of niet. Als Adaptieve absorptietijd niet ingeschakeld is, dan gebruikt de lader een vaste absorptietijd die door de gebruiker te selecteren is. Als de adaptieve absorptietijd ingeschakeld is, dan bepaalt de lader de absorptietijd, gebaseerd op de in bulk verstreken tijd van die laadcyclus. De maximale absorptietijd wordt in dit geval ook door de gebruiker ingesteld. Maximale absorptietijd Staartstroom (de lader beëindigt absorptie en schakelt over naar druppelladen of herconditioneren als de laadstroom onder de staartstroomdrempel zakt) Herhaalde absorptie Egalisatiestroompercentage (maximale stroom tijdens egalisatie is dit percentage van de max. laadstroom) Egalisatiestopmodus (automatisch op spanning, vaste tijd) Maximale egalisatieduur Handmatige egalisatie

4.4.4. Voedingmodus

Orion XS [serial number] of een opgegeven aangepaste naam bevestigt het aangesloten apparaat.
Modus pictogram: geeft aan in welke modus mode de Orion XS werkt (in dit geval voedingmodus).
Uitgangsspanning Spanning gemeten bij de uitgangsklemmen van het apparaat.
Uitgangsstroom: Uitgangsstroomsterkte
Uitgangsvermogen: Uitgangsvermogen in Watt
Ingangsspanning: Spanning gemeten bij de ingangsklemmen van het apparaat.
Ingangsstroom: Stroom afgenomen door de lader.
Ingangsvermogen: Ingangsvermogen in Watt.

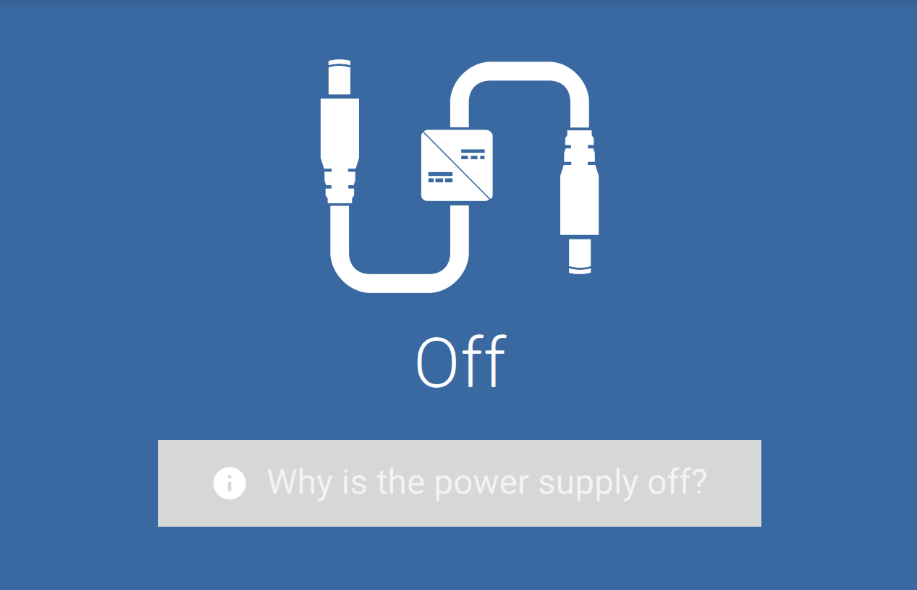

Waarom staat de voeding uit?:  Verschijnt in plaats van de voedingmodustekst en geeft de reden weer waarom de Orion XS uitgeschakeld is.

4.4.5. Instellingen voedingsmodus

Functie: Hiermee kan gekozen worden tussen de modus Opladen en Voeden. Als de voedingsmodus geselecteerd wordt, dan houdt Orion XS de uitgangsspanning stabiel, zoals gespecificeerd in de instelling.
Uitgang ingeschakeld/uitgeschakeld: Uitgang is standaard ingeschakeld. Gebruik de schakelaar om de uitgang indien nodig uit te schakelen.
Ingangsstroom: Beperkt de maximaal afgenomen stroom van de ingangsbron.
Uitgangsstroom: Beperkt de maximale uitgangsstroom.
Uitgangsspanning Hiermee kan de uitgangsspanning worden gekozen als Voedingsmodus is geselecteerd. Houd er rekening mee dat de minimale en maximale spanningen binnen de productlimiet moeten liggen (d.w.z.: 10 V tot 17 V voor een 12 V uitgang Orion XS).
Vergrendeling ingangsspanning: Hiermee kunnen twee drempels worden ingesteld. Eén om de vergrendelingswaarde in te stellen en een andere voor de herstartwaarde. Normaal is een minimaal verschil van 0,5 V aanbevolen voor juiste werking.

4.4.6. Motoruitschakelingsdetectie & ingangsspanning vergrendeling

Motoruitschakelingsdetectie

Open, om instellingen van motoruitschakelingsdetectie in te stellen, VictronConnect, verbind met Orion XS en druk vanuit de statuspagina op het tandwielpictogram om naar de instellingenpagina te gaan.

De volgende instellingen kunnen gewijzigd worden met VictronConnect:

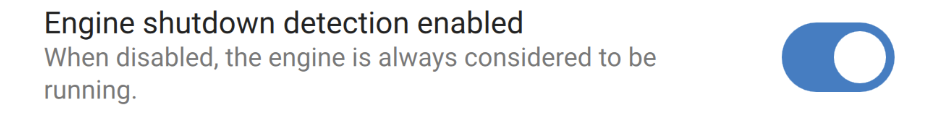

Motoruitschakelingsdetectie ingeschakeld/uitgeschakeld: De motoruitschakelingsdetectie is steeds standaard ingeschakeld als de acculadermodus geselecteerd wordt geselecteerd. Als de functie uitgeschakeld is of als de voedingsmodus geselecteerd is, dan wordt er vanuit gegaan dat de motor loopt, dus zal er geen uitschakelingsdetectie plaatsvinden. Laat de detectie van motoruitschakeling ingeschakeld wanneer er een extern signaal voor een draaiende motor is aangesloten: het signaal zorgt er alleen voor dat het laden wordt geactiveerd, en het uitschakelen van de detectie laat lader continu laden, ongeacht het signaal. Raadpleeg Gebruik van een extern signaal voor een draaiende motor.

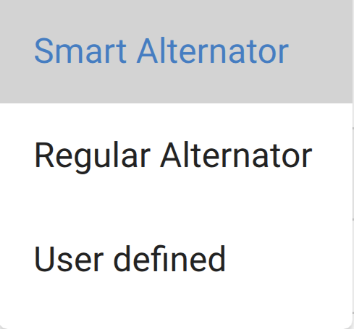

Dynamotype: Voor het type van dynamo kan gekozen worden tussen “Smart dynamo”, “Gewone dynamo” en “Gebruikergedefinieerde”. Als de "Smart dynamo”-optie geselecteerd wordt, dan worden de standaard waarden voor de smart dynamo toegepast op de instellingen voor motoruitschakelingsdetectie. Hetzelfde gebeurt als de ”Gewone dynamo" optie geselecteerd wordt. Als één van instellingen verschilt van de standaard waarden van de laatste twee opties wordt de ”gebruikergedefinieerd”-optie geselecteerd. Standaard: smart dynamo.

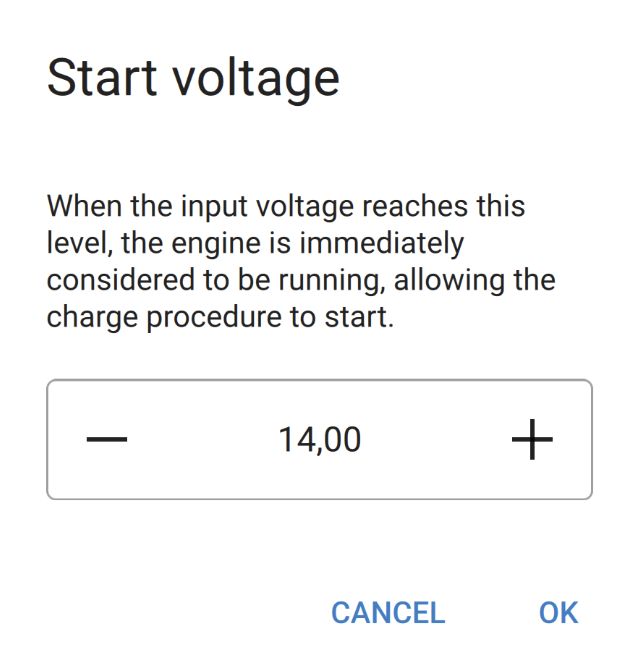

Startspanning (Vstart): Op dit niveau start het laden onmiddellijk.

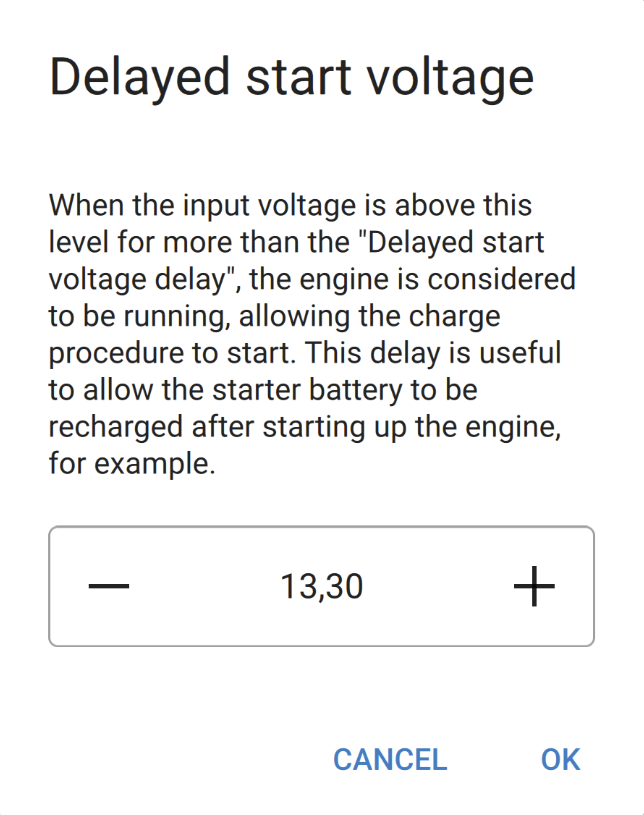

Uitgestelde startspanning (Vstart(uitstel)): Smart dynamo's kunnen een lagere spanning genereren als de motor draait; daarom is een lager startniveau noodzakelijk voor deze systemen. Om ervoor te zorgen dat de startaccu opnieuw opgeladen wordt na het starten van de motor wordt het laden van de hulpaccu tijdens deze toestand uitgesteld. De gebruikte energie tijdens de start moet aangevuld worden om ervoor te zorgen dat de startaccu juist opgeladen blijft.

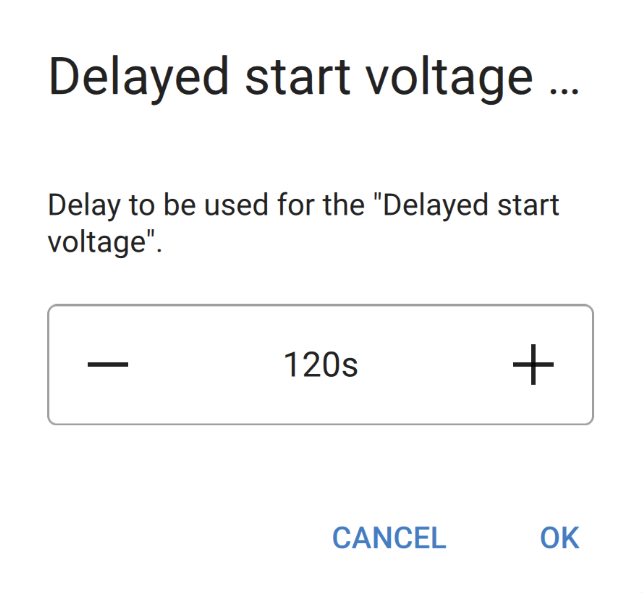

Vertraagde startspanning uitstel (tstartuitstel): Herlaadtijd voor de startaccu tijdens startspanningsmodus. Voorbeeld: Als de startmotor gedurende 5 seconden 150 A afneemt om de motor te starten, wordt ongeveer ~0.2 Ah afgenomen van de startaccu. Indien, tijdens het stationair draaien van de motor, de dynamo alleen 20 A kan opwekken, duurt het 150 A/20 A x 5 s = 37,5 s om de startaccu opnieuw te laden.

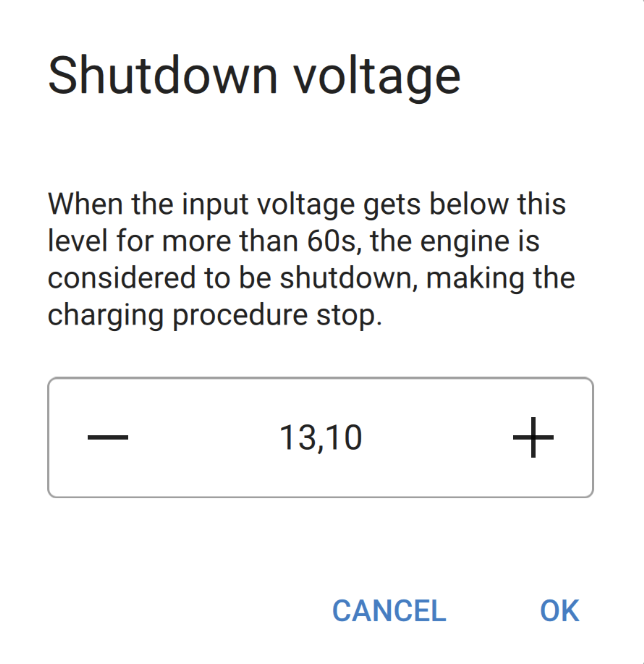

Uitschakelingspanning (Vuitschakeling): Dit niveau komt overeen met een motor die uitstaat. Dit houdt de startaccu volledig opgeladen en biedt een hysterese met respect tot het startniveau. De hysterese moet groot genoeg zijn om te voorkomen dat, als gevolg van VIN zakt tot Vuitschakeling hetgeen zou resulteren in laadstroomverlaging. Er wordt actie ondernomen nadat de t-uitschakeling timer afloopt (1 minuut); dit staat laden toe bij tijdelijk lage spanningsomstandigheden. Instellingsbereik voor start- en stopspanningen: 9 tot 35 V

De standaard waarden hangen af van het geselecteerde dynamotype. Waarden worden gegeven als 12 V-systeem/24 V-systeem.

Instelling	Smart dynamo	Gewone dynamo
Startspanning (Vstart)	14 V / 28 V	14 V / 28 V
Uitgestelde startspanning (Vstart(uitstel))	13,3 V / 26,6 V	13,8 V / 27,6 V
Uitgestelde startspanning uitstel (tstartuitstel)	120 s	120 s
Uitschakelingsspanning (Vuitschakeling)	13,1 V / 26,2 V	13,5 V / 27 V

Wanneer de lader is uitgeschakeld omdat de motoruitschakelingsdetectie heeft vastgesteld dat de motor niet draait, of omdat de ingangsspanningsuitsluiting actief is, kan via de VictronConnect-app een noodomkering worden gestart. Raadpleeg Noodomkering.

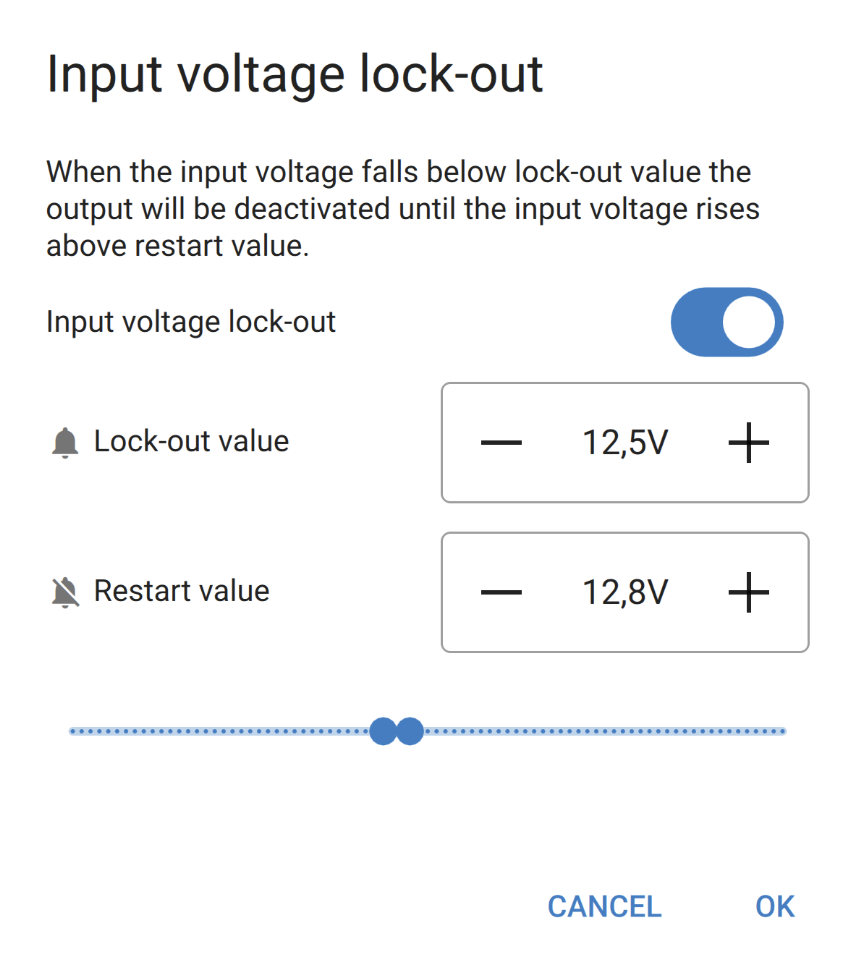

Vergrendeling ingangsspanning

Instellen ingangsspanninguitsluiting: de ingangsspanninguitlsuiting is het minimale niveau waarop het laden is toegestaan; onder dit niveau stopt het laden onmiddellijk. Standaard (in laadmodus): uitsluiting: 12,5 V/25 V; herstart: 12,8 V/25,6 V. standaard (in voedingsmodus): uitsluiting: 10,5 V/21 V; herstart: 12 V/24 V. Als ‘geforceerd laden’ ingeschakeld wordt, dan wordt stroom uit startaccu getrokken als de motor niet draait. Het instellen van het vergrendelingsniveau op zeer laag of het deactiveren van de ingangsspanningvergrendeling kan resulteren in een uitgeputte startaccu.

Om vergrendeling ingangsspanning te installeren, zijn twee criteria belangrijk: Minimum dynamospanning: Een smart dynamo kan werken bij een zeer lage dynamospanning (<12,5 V/25 V) bv. als het voertuig versnelt. Opladen tijdens deze lage spanning is toegestaan tijdens tuitschakeling zoals getoond in “motoruitschakelingsdetectie volgorde 3→4”. Als laden tijdens deze periode ingeschakeld moet blijven, moet het vergrendelingsniveau minstens ingeschakeld zijn onder de minimale dynamospanning. Opmerking: Als de te lage spanning periode van de ingang de tuitschakeling overschrijdt, dan schakelt de motoruitschakelingsdetectie het laden uit. Spanningsverlies langs de ingangskabel: Zoals gezien in “motoruitschakelingdetectie volgorde 1→3” wordt VIN verlaagd door Vkabel. Als de dynamospanning snel zakt (smart dynamo) dan heeft de spanningsregeling wat tijd nodig om laadstroom te verminderen en VIN op Vuitschakeling te houden. Tijdens deze aanpassingsperiode kan VIN zelfs onder Vvergrendeling zakken, wat de bescherming voor te lage spanning activeert en het laden stopt. Om dit te voorkomen moet Vvergrendeling als volgt ingesteld worden: Vvergrendeling ≤ Vuitschakeling – Vkabel. Voorbeeld: Bereken de spanningsval van de accukabel: Afstand tussen startaccu en lader: 5 m Vuitschakeling = 13,1 V. Aanbevolen draaddikte: 16 mm2 Kabelweerstand: ~1,1 mΩ/m @20 °C, dus Rkabel = 1,1 mΩ x 10 m (2 x 5 m) = 11 mΩ Bij een maximale ingangsstroom van 50 A resulteert dit in: Vkabel = 11 mΩ x 50 A = 550 mV Vergrendeling ≤ Vuitschakeling – Vkabel = 13,1 V – 550 mV = 12,55 V. Kabelaansluitingen, externe zekeringen, temperatuur, enz. beïnvloeden de totale kabelweerstand.

4.4.7. Productinformatiepagina

Door op de  knop rechtsboven in het menu Instellingen, is het mogelijk om naar het scherm met productinformatie te gaan:

Product toont het Orion XS model.
Serienummer toont het serienummer van de eenheid.
PIN code laat toe de PIN code te wijzigen. Het wordt aanbevolen dit uit te voeren zodat instellingen en informatie niet makkelijk toegankelijk zijn.
Aangepaste naamHiermee kan een aangepaste productnaam naar wens gewijzigd worden. Standaard wordt de productnaam “Orion XS” plus het serienummer weergegeven.
Firmware toont de firmwareversie die momenteel op het apparaat is geïnstalleerd en maakt het ook mogelijk om de lader bij te werken als dat nodig is.
Bluetooth: Bluetooth is standaard ingeschakeld en kan indien nodig uitgeschakeld worden. Raadpleeg, om Bluetooth opnieuw in te schakelen, het ”Hoe Bluetooth uit te schakelen en opnieuw in te schakelen" hoofdstuk in de VictronConnect handleiding. Houd er rekening mee dat opnieuw inschakelen van Bluetooth een VE.Direct naar USB interface aansluiting vereist tussen de Orion XS en een PC, Mac of Android apparaat. iOS apparaten zoals de iPhone en iPad ondersteunen geen seriële USB apparaten.
Direct uitlezen via Bluetooth: Gebruik de schuifknop om direct uitlezen uit te schakelen/in te schakelen.
Details direct uitlezen: Geeft het MAC adres en de coderingssleutel voor het apparaat weer.

4.4.9. Acculaadmodus - tabblad status

Orion XS [serial number] of een opgegeven aangepaste naam bevestigt het aangesloten apparaat.
Modus pictogram: geeft aan in welke modus de Orion XS werkt (in dit geval Ladermodus).
Acculader status: Bulk: Tijdens deze fase levert de Orion XS de ingestelde laadstroom om de accu's snel op te laden. Als de accuspanning de instelling voor absorptiespanning bereikt, dan activeert de Orion XS de absorptiefase. Absorptie: Vanaf deze fase schakelt de Orion XS over naar de constante spanningsmodus, waarbij een vooringestelde absorptiespanning, geschikt voor het accutype (raadpleeg Acculaadmodus - accu instellingen), toegepast wordt. Als de absorptietijd verstreken is, dan activeert de Orion XS de druppellaadfase. Druppelladen: Tijdens deze fase wordt druppellaadspanning op de accu toegepast om een volledig opgeladen toestand te behouden. Als de accuspanning gedurende ten minste 1 minuut onder de re-bulkspanning zakt, dan zal een nieuwe laadcyclus worden geactiveerd. Opslag: Tijdens deze fase wordt opslagspanning op de accu toegepast. Als de accu gedurende meer dan 48 uur aangesloten is op de acculader kan verder verlagen van de laadspanning corrosie bij loodzuur-accu's voorkomen. Noodomkering: De startaccu wordt geladen via de hulpaccu en de resterende tijd wordt getoond. Tijdens een noodomkering worden de ingangs- en uitgangsstromen getoond als negatieve waarden, de omgekeerde richting van de energiestroom tonend. Raadpleeg Noodomkering. Accu klaar: De noodomkering is beëindigd en de motor kan gestart worden. De resterende tijd van de regelingsperiode wordt getoond waarna de Orion XS normale werking hervat. Andere mogelijke statussen, afhankelijk van systeem en accu instellingen, zijn: Uit (motor draait niet of andere reden), herhaalde absorptie, egaliseren, automatisch egaliseren, BatterySafe, externe bediening (geregeld door een BMS), voedingmodus
Uitgangsspanning Spanning gemeten bij de uitgangsklemmen van het apparaat.
Uitgangsstroom: stroom gemeten bij de uitgangsklemmen van het apparaat.
Uitgangsvermogen: Uitgangsvermogen in Watt
Ingangsspanning:Spanning gemeten bij de ingangsklemmen van het apparaat.
Ingangsstroom: Stroom gemeten bij de ingangsklemmen van het apparaat.
Ingangsvermogen: Ingangsvermogen in Watt.

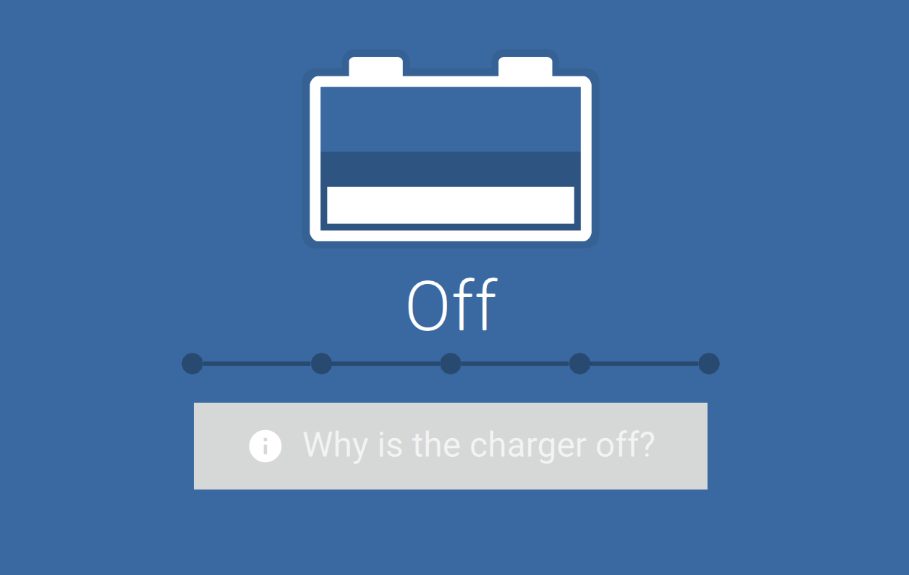

Waarom staat de lader uit?:  Verschijnt onder het accupictogram en geeft de reden aan waarom de Orion XS uitgeschakeld is.

4.4.10. Acculaadmodus - tabblad grafiek

Orion XS [serial number] of een opgegeven aangepaste naam bevestigt het aangesloten apparaat.
Grafiek acculaadstatus: geeft de huidige laadstatus van de Orion XS aan en biedt een korte beschrijving van de huidige status.

4.4.11. Geschiedenisscherm

De geschiedenispagina toont een samenvatting van de laadcycli van de vorige 40 cycli. Veeg het scherm naar rechts of links om één van de 40 cycli te tonen. Elke kolom vertegenwoordigt een cyclus. Tikken op één van de balken toont meer informatie over duur en stroom voor elk van de laadstatussen. Andere items zijn:
Status
Verstreken
Lading: De geaccumuleerde laadstroom
Onderhoud: De stroom die de accu volledig geladen houdt tijdens de druppellaad- of opslagfase.
Type: Gebruikte voorinstelling
Vstart: De laagste accuspanning aan de start van de laadcyclus
Vend: De laagste accuspanning aan het einde van de laadcyclus
Bedrijfstijd: Geaccumuleerde draaitijd van de Orion XS
Cycli gestart: Aantal laadcycli gestart
Cycli voltooid: Het aantal laadcycli voltooid (moet druppellaad- of opslagspanningsfase bereikt hebben)
Geladen Ah:Totaal ampère-uren geladen met de Orion XS

4.4.12. Trends scherm

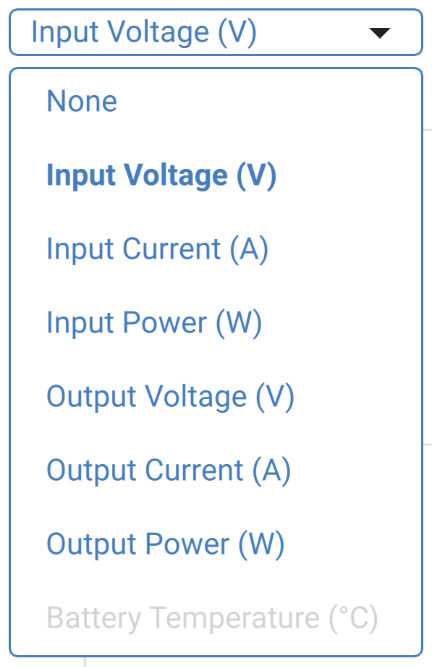

Met de VictronConnect app kunnen gegevens grafisch worden weergegeven via het trendscherm. De basisvoorwaarde is dat de VictronConnect app open en aangesloten moet worden met de Orion XS De gegevens worden niet permanent opgeslagen. De volgende parameters kunnen weergegeven worden:
Ingangsspanning Ingangsstroom Ingangsvermogen Uitgangsspanning Uitgangsstroom Uitgangsvermogen Accutemperatuur (alleen als het geleverd wordt door een extern apparaat, bijvoorbeeld een BMV via een VE.Smart Networking netwerk).

4.4.13. Direct uitlezen over BLE

VictronConnect kan de belangrijkste gegevens van de Orion XS (en andere compatibele producten) op de Apparatenlijst weergeven zonder een koppeling te maken met het product. Dit omvat visuele berichten van waarschuwingen, alarmen en fouten die diagnose onmiddellijk inschakelen. Raadpleeg het direct uitlezen hoofdstuk in de VictronConnect handleiding voor meer informatie en hoe het in te stellen.

Het voordeel is:

Beter bereik dan een gewone Bluetooth verbinding. Niet nodig te koppelen met het smart product Belangrijkste gegevens in een oogopslag Versleutelde gegevens

Als de Orion XS verbonden is met het GX apparaat via de VE.Direct poort, dan kan het ook bewaakt en in-/uitgeschakeld worden via een remote paneel van een GX apparaat of het VRM portaal. De volgende vereisten zijn hiervoor nodig:

Instelling

Sluit de Orion XS aan op het GX apparaat via een VE.Direct kabel. Het verschijnt dan automatisch in de apparaatlijst van het GX apparaat.

Monitoring

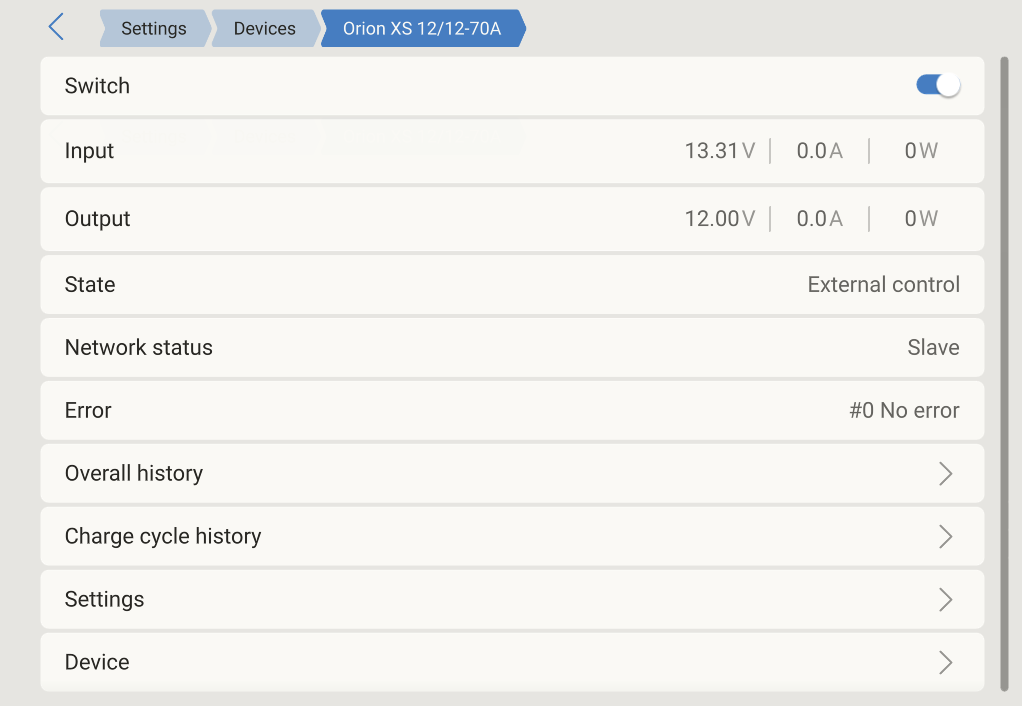

Tik, om naar de Orion XS detailpagina te gaan, op de Orion in de apparaatlijst. De detailpagina biedt de volgende opties:

Schakelaar: Schakelt de Orion XS in en uit. Afhankelijk van de in VictronConnect gemaakte configuratie, wordt ofwel de lader of voedingsmodus gestart.
Ingang: Toont de ingangsspanning, stroom en het vermogen zoals gemeten op de ingangsklemmen.
Uitgang: toont de uitgangsspanning, stroom en het vermogen zoals gemeten op de uitgangsklemmen.
Status: Geeft de huidige status van de lader of voedingmodus weer. Mogelijke statussen afhankelijk van de apparaatmodus en instellingen zijn: Uit (motor draait niet, of andere reden, controleer de uit-reden in VictronConnect), bulk, absorptie, druppelladen, opslag, herhaalde absorptie, egaliseren, automatisch egaliseren, BatterySafe, Ext. bediening (geregeld door een BMS), voeding.
Netwerkstatus: Dit kan ofwel slaaf zijn, als geregeld door DVCC of standalone apparaat als niet geregeld door DVCC.
Fout: Als de Orion XS in foutstatus staat, wordt de foutcode hier weergegeven.

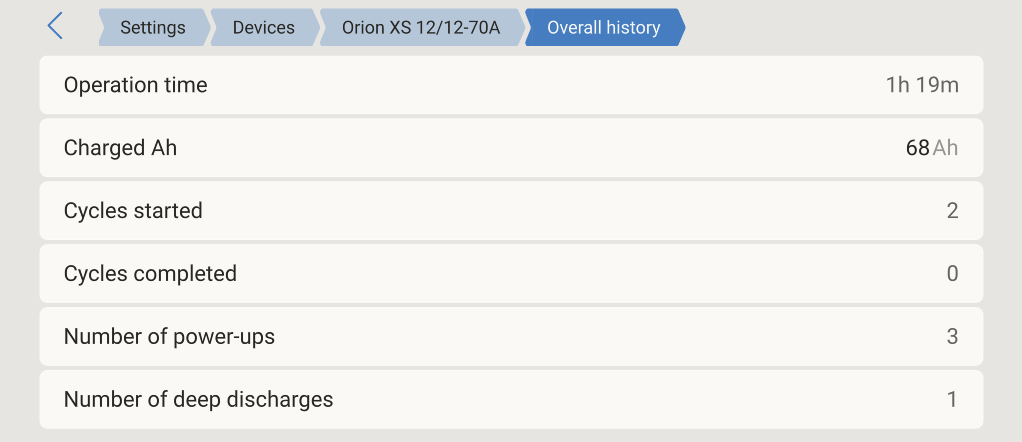

Algemene geschiedenis: Biedt een overzicht van bedrijfsduur, aantal laadcycli, geladen Ah, enz.

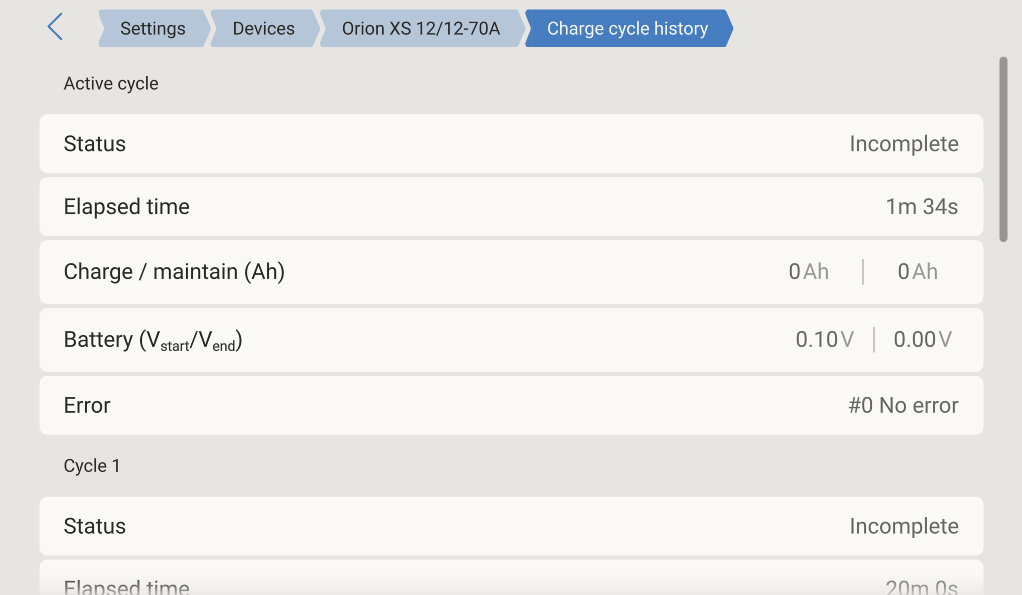

Geschiedenis laadcyclus: Biedt een overzicht van de laatste 30 laadcycli.

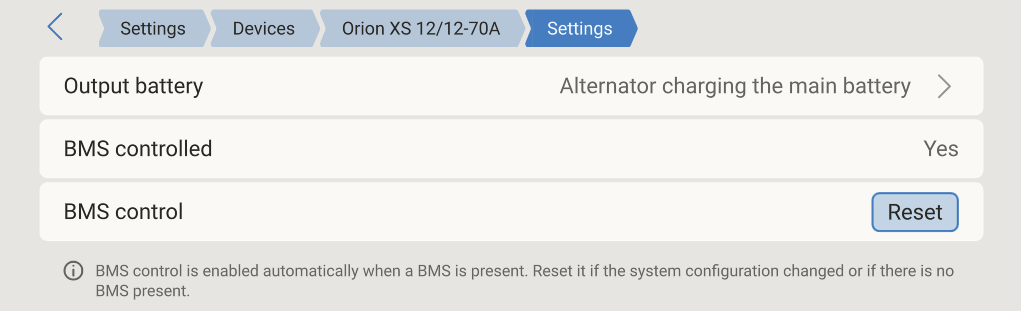

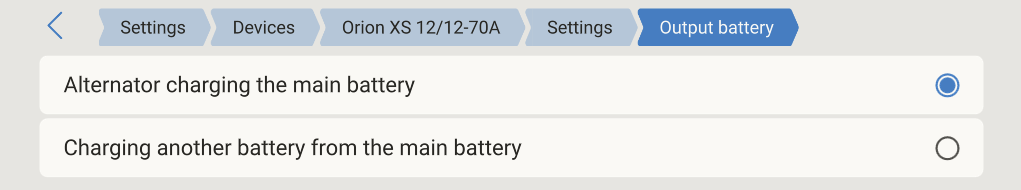

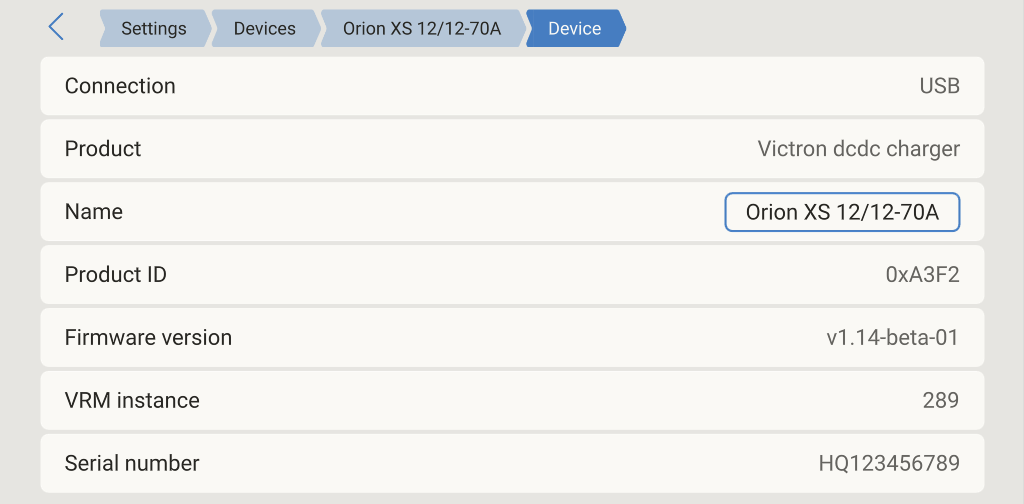

Instellingen: Geeft toegang tot een submenu waarin het type toepassing van de Orion XS kan worden ingesteld. Dynamo laadt de hoofdaccu op - Selecteer dit als de Orion XS wordt gebruikt om de hoofdaccu via een dynamo op te laden. Indien geselecteerd, wordt in het grafische overzicht een extra tegel voor de laadbron met de naam ”Dynamo“ weergegeven. Een andere accu opladen via de hoofdaccu - Selecteer dit als de Orion XS een tweede (reserve)accu oplaadt via de hoofdaccu. BMS geregeld - Geeft aan of de Orion XS momenteel geregeld wordt door een Battery Management System (BMS). BMS regeling – Reset detectie BMS regeling. Gebruik reset als de systeeminstelling gewijzigd is of als er geen BMS aanwezig is maar het apparaat in BMS geregelde modus blijft. Apparaat: Geeft extra apparaatinformatie en maakt het mogelijk om een aangepaste apparaatnaam toe te wijzen.

Met VE.Smart Networking kunnen remote accuspanning, temperatuur en stroom sensoren worden toegevoegd aan de Orion XS indien gekoppeld aan een accusensor zoals een BMV, SmartShunt of Smart Battery Sense. De Orion XS ontvangt de beschikbare informatie van de accu en gebruikt die gegevens om de laadparameters te optimaliseren.

De gemeten accustroom wordt gebruikt voor de staartstroominstelling terwijl de accutemperatuur gebruikt wordt voor spanningscompensatie en beveiliging.

De gemeten accuspanning wordt gebruikt om te compenseren voor spanningsverlies over de accukabels. Compenseren voor spanningsverlies maakt een verschil in spanning gemeten bij de Orion XS connector en de accu aansluitklemmen:

V_{OrionXSconnector} = V_accu + V_compensatie

Effecten als de accu ontkoppeld is

Door de accu te ontkoppelen, is de fysieke aansluiting tussen de acculader en de remote sensor verloren. De lader "weet" niet dat de accu ontkoppeld is en verhoogt de uitgangsspanning om te compenseren voor het spanningsverschil. In dit geval stijgt de uitgangsspanning tot het het verzadigingsniveau bereikt (=2 V). B.v. met V_accu=12,6 V, de uitgangsspanning (V_connector) verzadigt op 14,6 V.

Hoewel het geen probleem is dat de Orion XS een hogere spanning oplevert, kan het verwarrend zijn bij het analyseren van de spanningsniveaus in een systeem en het vergelijken ervan met de waarden van VictronConnect/ het GX apparaat. Zorg er bij het analyseren dan ook voor dat alle noodzakelijke fysieke aansluitingen gemaakt zijn.
