4. Installation
4.1. Växelriktarens placering
För att säkerställa att växelriktaren fungerar utan problem måste den användas på en plats som uppfyller följande villkor: a) Undvik alla kontakt med vatten. Utsätt inte växelriktaren för regn eller fukt. b) Placera inte enheten i direkt solljus. Den omgivande lufttemperaturen ska vara mellan -20 °C och 40 °C (fuktighet < 95 % icke-kondenserande). c) Blockera inte luftflödet runt växelriktaren. Lämna minst 30 centimeter fritt utrymme både över och under växelriktaren och installera den helst stående och vertikalt. Om enheten blir för varm kommer den att stängas av. När den har uppnått en säker temperaturnivå igen kommer den automatiskt att starta om igen. | |
Denna produkt innehåller potentiellt farliga spänningar. Den bör endast installeras under översikt av en lämplig kvalificerad installatör med rätt utbildning och lokala föreskrifter ska följas. Kontakta Victron Energy för mer information eller nödvändig utbildning. | |
För hög omgivningstemperatur kommer att leda till följande: · Minskad livslängd. · Minskad laddningsström. - Minskad toppkapacitet eller avstängning av växelriktaren. Placera aldrig apparaten direkt ovanför blybatterierna. Enheten passar för väggmontering. För monteringssyften tillhandahålls en krok och två hål på baksidan av höljet. Enheten måste monteras vertikalt för optimal kylning. | |
Av säkerhetsskäl bör denna produkt installeras i en värmeresistent miljö. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten. |
Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster.
4.2. Krav för batteri och batterikablar
För att utnyttja produktens fulla kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt användas. Användning av för små batterier eller batterikablar leder till:
Förminskad systemeffektivitet
Oönskade systemlarm eller nedstängningar
Permanent skada på systemet
Se tabell för de MINSTA batteri- och kabelkraven.
Modell | 450/100 | |
---|---|---|
Batterikapacitet blysyra | 200 Ah | |
Batterikapacitet Litium | 50 Ah | |
Rekommenderad DC-säkring | 125 A - 150 A | |
Minsta tvärsnitt (mm²) per + och - anslutningspol | 0 – 2 m | 35 mm2 |
2 – 5 m | 70 mm2 |
Varning
Kontrollera batterifabrikantens rekommendationer för att säkerställa att batterierna klarar av systemets totala laddningsström. Beslutet om batteristorlek ska göras i samråd med din systemdesigner.
Använd en isolerad hylsnyckel för att undvika kortslutning av batteriet. Maximalt vridmoment: 14 Nm Undvik att kortsluta batterikablarna. |
Skruva loss de två skruvarna längst ner på höljet och avlägsna servicepanelen.
Anslut batterikablarna.
Skruva åt muttrarna ordentligt för minimalt kontaktmotstånd.
4.3. Konfiguration av solcellspanel
Multi RS Solar Dual tracker-modellen måste hålla de individuella tracker-ingångarna isolerade från varandra. Det innebär en solcellspanel per ingång, försök inte att ansluta samma panel till flera spåraringångar.
Varning
Solcellsladdarens högsta märkspänning är 450 V. Ett solcellsöverspänning kommer att skada solcellsladdaren. Denna typ av skada täcks inte av garantin.
Om solcellspanelen är placerad i ett kallt klimat kan solcellspanelen mata ut mer än sin angivna Voc. Använd MPPT-storlekskalkylatorn på solcellsladdarens produktsida för att räkna ut den här variabeln. Ha en säkerhetsmarginal på ytterligare 10 % som en tumregel.
Den högsta driftingångströmmen för varje spårare (Tracker) är 18 A.
MPPT solcellsingångar är skyddade mot omvänd polaritet, till en maximal kortslutningsström på 20 A för varje spårare.
Varning
Även om den fungerar med korrekt installation ska du vara MEDVETEN om att produktgarantin inte gäller om en solcellspanel med högre kortslutningsström än 20 A ansluts med omvänd polaritet.
Observera
Multi RS Solar Dual tracker-modellen måste hålla de individuella tracker-ingångarna isolerade från varandra. Det innebär en solcellspanel per ingång, försök inte att ansluta samma panel till flera spåraringångar.
När MPPT växlar till floatsteget minskar den batteriladdningsströmmen genom att öka solcellseffektsspänningen.
Den högsta tomgångsspänningen i solcellspanelen får inte vara högre än åtta gånger den lägsta batterispänningen i float.
Om ett batteri har en floatspänning på exempelvis 54,0 V kan den högsta tomgångsspänningen på den anslutna panelen inte överstiga 432 V.
När panelspänningen överstiger den här parametern skickar systemet ett felmeddelande om ”överladdningsskydd” och stänger av.
För att åtgärda detta kan du antingen öka batteriets floatspänning eller minska solcellsspänningen genom att ta bort solcellspaneler från raden så att spänningen hamnar inom specificerade värden igen.
4.3.1. Multi RS Solar Exempel på solcellskonfiguration
Obs!
Detta är ett exempel på en panelkonfiguration. Beslutet om en särskild panelkonfiguration, samt storlek och design för ditt system bör tas tillsammans med din systemdesigner.
Paneltyp | VoC | Vmpp | Isc | Impp | # av paneler | Högsta radspänningar | Total effekt |
---|---|---|---|---|---|---|---|
Victron 260 W (60 celler) | 36,75 V | 30 V | 9,30 A | 8,66 A | #1 - 8 #2 - 8 | 304 V | 4 160W |
4.4. MPPT-jordning. detektering av isoleringsfel i solcellspanel och meddelande om jordfelslarm
RS testar om det finns tillräcklig resistiv isolering mellan PV+ och GND, och PV- och GND.
Om motståndet hamnar under tröskelvärdet (vilket påvisar ett jordfel) slutar enheten att ladda och visar felet.
Du måste även ansluta en GX-enhet (som Cerbo GX) om ett ljudlarm och/eller ett e-postmeddelande angående felet krävs. För att konfigurera e-postmeddelanden krävs en internetanslutning till GX-enheten och ett VRM-konto.
Plus- och minusledarna på solcellspanelen måste isoleras från jord.
Jorda solcellspanelens ram enligt lokala föreskrifter. Jorduttaget på chassit ska anslutas till den vanliga jorden.
Ledaren från jorduttaget på enhetens chassi till jord ska ha minst det gränssnitt som de kablar som används för att ansluta solcellspanelen.
När enheten visar på ett isoleringsfel i solcellsmotståndet ska du inte vidröra några metalldelar och omedelbart kontakta en lämplig utbildad tekniker för felsökning av systemet.
Batteriterminalerna är galvaniskt isolerade från solcellspanelen. Detta säkerställer att solcellsspänningarna inte kan läcka över till systemets batterisida vid ett fel.

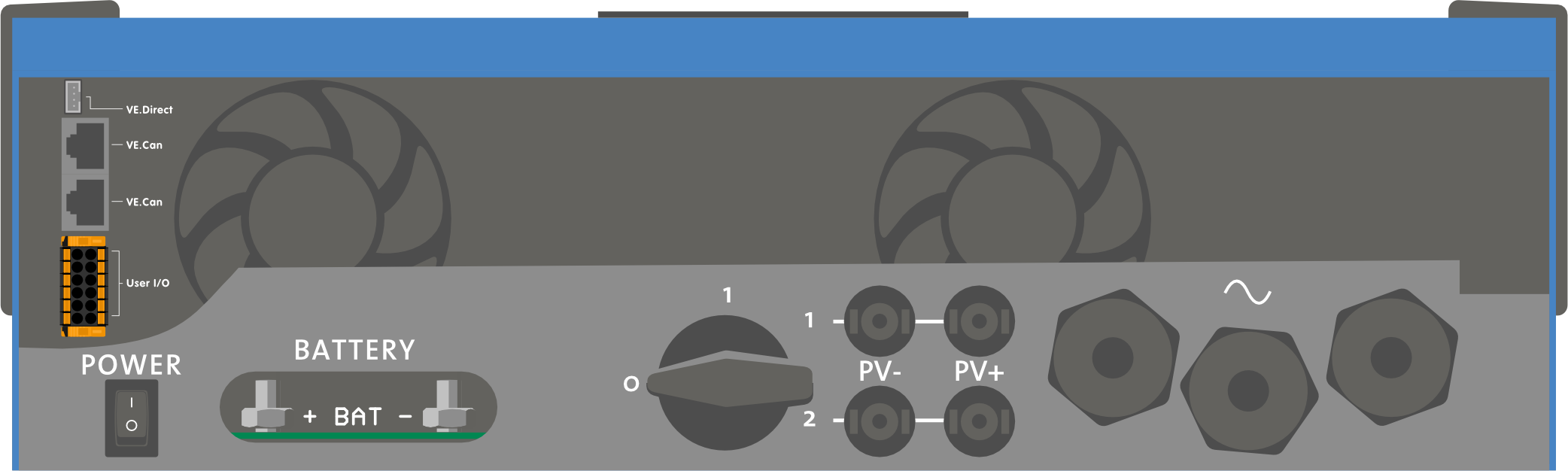

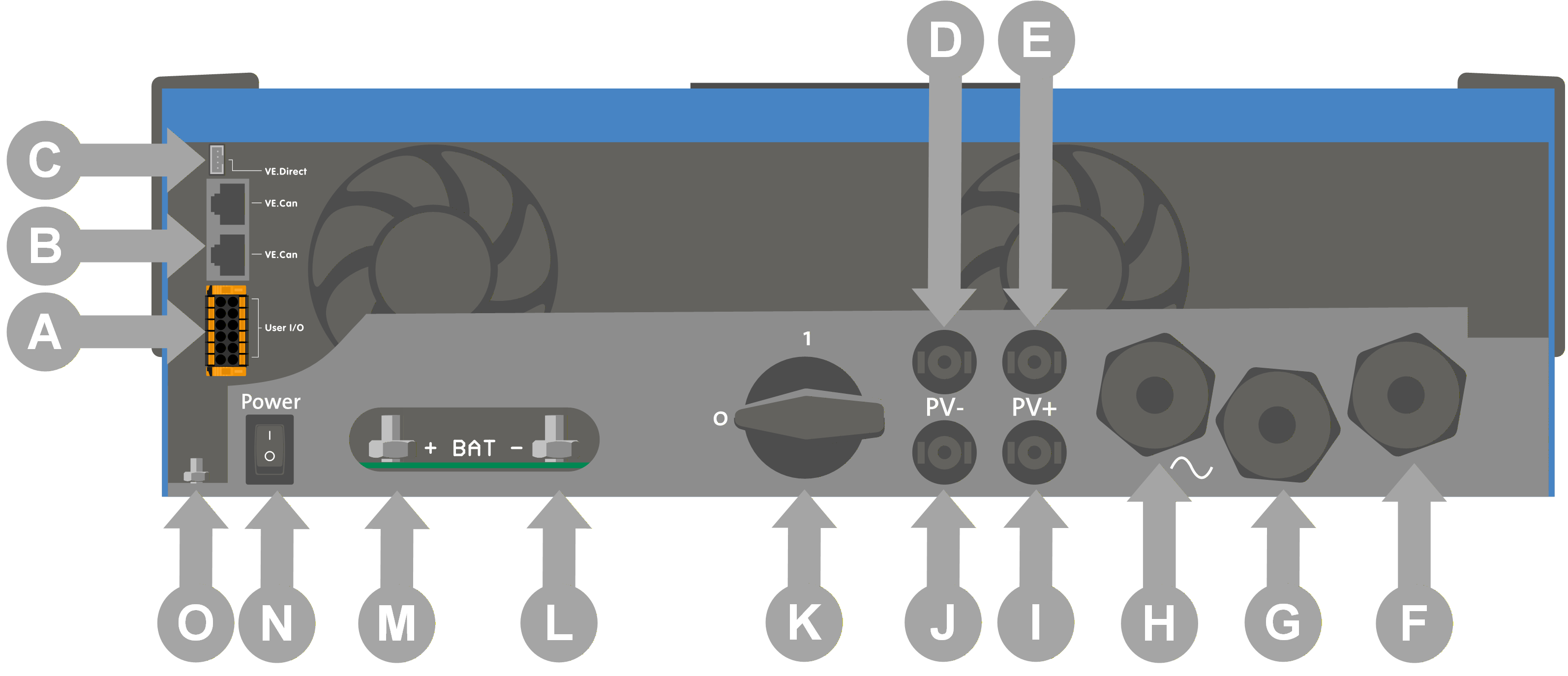

4.5. Kabelanslutningssekvens
För det första: Bekräfta att det är rätt batteripolaritet och anslut batteriet
Andra:vid behov, koppla ihop den fjärrstyrda av-och-påslagningen, det programmerbara reläet och kommunikationskablar.
Tredje:: Bekräfta att det är rätt solcellspolaritet och anslut sen solcellspanelen (om den är felaktigt ansluten med omvänd polaritet sjunker solcellsspänningen och regulatorn blir varm men laddar inte batteriet).

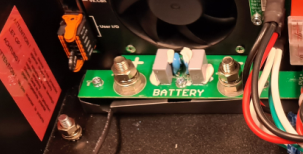

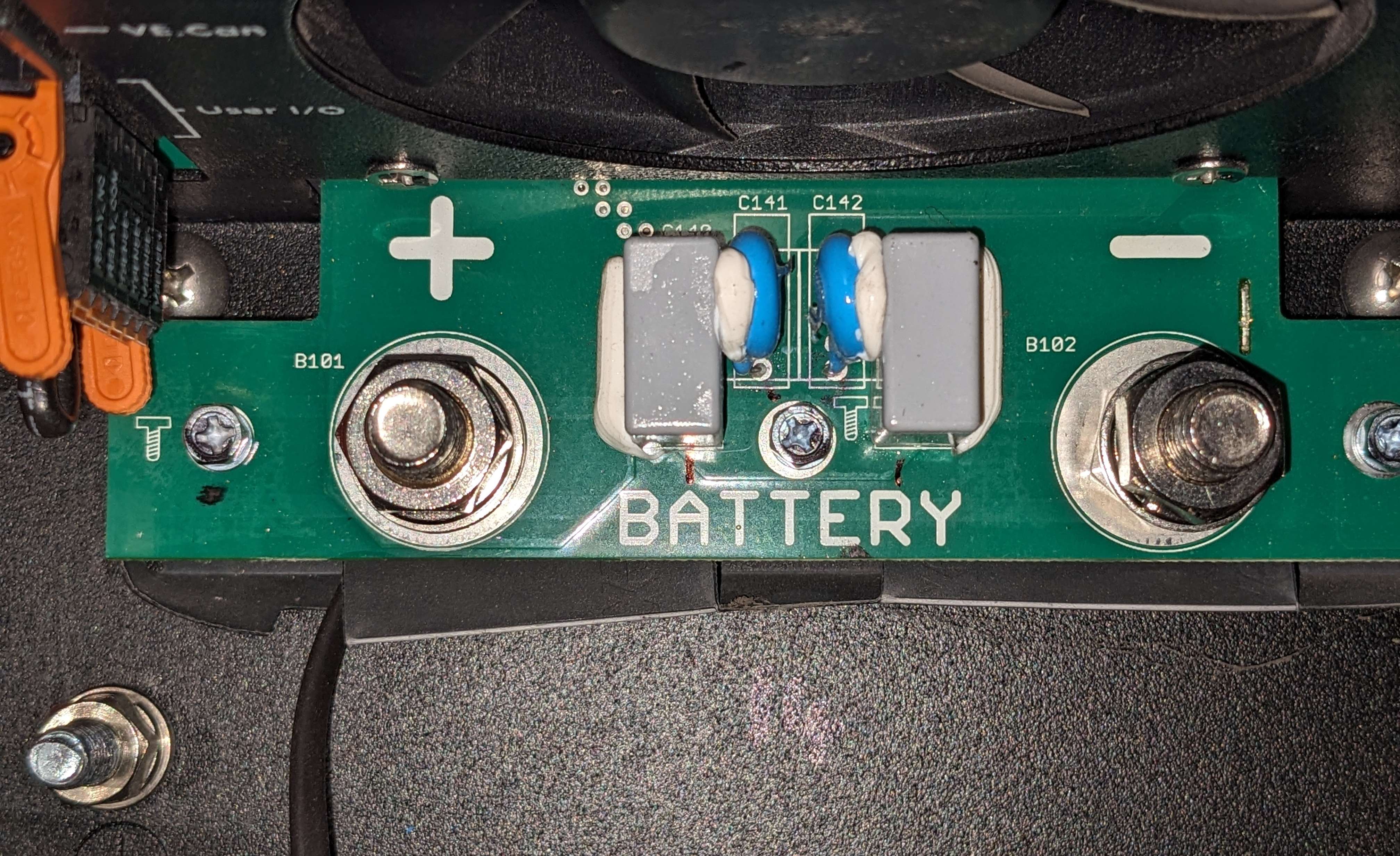

4.6. Procedur för batterianslutning
Gör följande för att ansluta batterikablarna:
Varning
Använd en isolerad hylsnyckel för att undvika kortslutning av batteriet. Undvik att kortsluta batterikablarna.
Varning
Speciell försiktighet och uppmärksamhet måste vidtas vid anslutning av batteriet. Innan anslutning måste den korrekta polariteten fastställas med en multimeter. Om ett batteri med fel polaritet ansluts kommer enheten att förstöras och det täcks inte av garantin.
Skruva loss de två skruvarna längst ner på höljet och avlägsna servicepanelen.
Anslut batterikablarna. Först -kabeln och sen +. Tänk på att det kan uppstå en gnista när du ansluter batterierna.
Skruva åt muttrarna till föreskrivet vridmoment för minimalt kontaktmotstånd.
4.7. Anslutning av AC-kablage
Varning
Detta är en produkt av säkerhetsklass I (levereras med en jordplint av säkerhetsskäl). Dess AC-ingång och/eller utgångspoler och/eller jordningspunkt på insidan av produkten måste förses med en permanent jordningspunkt av säkerhetsskäl. Se bilaga A.
För en fast installation kan en oavbruten jordning säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas.
Den här produkten är utrustad med ett jordrelä (relä H, se bilaga B) som automatiskt ansluter den neutrala utgången till chasssit om ingen extern AC-källa är tillgänglig. Om en extern AC-källa är tillgänglig kommer jordrelä H att öppnas innan ingångssäkerhetsreläet stängs. Detta säkerställer korrekt funktion för en jordläckagebrytare som är ansluten till utgången.
För en rörlig installation (till exempel med en landströmkontakt), innebär bortkoppling av landanslutningen att även jordanslutningen kopplas bort samtidigt. I detta fall måste höljet anslutas till chassit (på fordonet) eller till skrovet eller jordningsplattan (på båten). När det gäller en båt rekommenderas inte direkt anslutning till landjordning på grund av möjlig galvanisk korrosion. Lösningen för detta är att använda en isoleringstransformator.
Terminalblocken återfinns på det tryckta kretskortet, se Appendix A.
Växla inte neutral och fas när du ansluter AC.
Växelriktaren tillhandahåller INTE fullständig galvanisk isolering mellan solcells-DC-ingången och Ac-utgången. Det är därför möjligt att DC-spänning och ström från DC-solcellsanslutningarna detekteras på AC-sidan.
Fullständig galvanisk isolering tillhandahålls mellan solcellls-DC och batteri-DC.

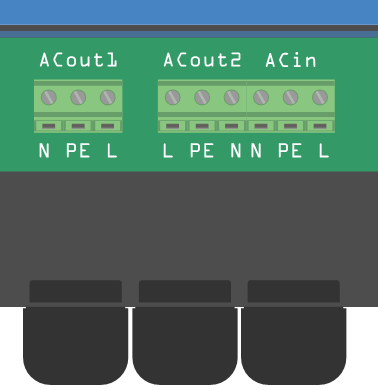

AC-out-1 AC-utgångskabeln kan anslutas direkt till kopplingsplinten ”AC-out”. Från vänster till höger: ”N” (neutral) - ”PE” (jord) - ”L” (fas). Med sin PowerAssist-funktion kan Multi-enheten lägga till upp till 6 kVA (det vill säga 6000/230 = 26 A) till utgången under perioder med behov av toppeffekt. The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced). . Vridmoment: 1,2 Nm
Varning
AC-utgångsterminalerna måste skyddas med en säkring eller en kretsbrytare på 50 A eller lägre, och kabeltvärsnittet måste vara av lämplig storlek. En jordfelsbrytare kan även krävas enligt lokala föreskrifter.
AC-out-2 En andra utgång är tillgänglig som kopplar bort sin belastning i händelse av endast batteridrift. På dessa terminaler, ansluts utrustning som endast kan fungera om AC-spänning är tillgänglig på AC-in-1, t.ex. en elektrisk varmvattenberedare eller luftkonditioneringsapparat. Belastningen för AC-out-2 kopplas bort omedelbart när växelriktare/laddaren växlar över till batteridrift. Efter att AC-ström blir tillgänglig på AC-in-1, kommer även belastningen på AC-out-2 att återanslutas omedelbart. Vridmoment: 1,2 Nm.
AC-in AC-ingångskabeln kan anslutas till kopplingsplinten ”AC–in”. Från vänster till höger: ”N” (neutral) - ”PE” (jord) - ”L” (fas aktiv) AC-ingången måste skyddas av en säkring eller magnetisk kretsbrytare på 50 A eller mindre och kabelns tvärsnitt måste vara av lämplig storlek. Om den inkommande AC-tillförseln har ett lägre värde, bör säkringen eller den magnetiska brytaren ändras i enlighet med detta. Vridmoment: 1,2 Nm.
4.8. VE.Direct
Kan används för att ansluta en PC/bärbar dator för att konfigurera växelriktaren med ett VE.Direct till USB-tillbehör. Kan även användas för att ansluta en Victron GlobalLink 520 för att möjliggöra fjärrstyrd dataövervakning.
Observera att VE.Direct-porten på Multi RS Solar inte kan användas för att ansluta till en GX-enhet. Och VE.Can-anslutningen måste användas istället.
4.9. VE.Can
Används för att ansluta till en Gx-enhet och/eller för kedjekommuniationer till andra VE-Can kompatibla produkter såsom linjen VE.Can MPPT.
4.10. Bluetooth
Används för att ansluta enheten via VictronConnect för konfigurering.
Observera att det här Bluetooth-gränssnittet inte är kompatibelt med VE.Smart Networking (ex. Smart Battery Sense).
4.11. Användarens in- eller utgång
4.11.1. Fjärrkontakt på/av
Fjärrkontakten för på/av har två terminaler, ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H).
Multi RS Solar levereras med de två terminalerna för fjärrstyrning på/av kopplade till varandra via en kabellänk.
Observera att för att fjärrkontakten ska fungera måste huvudbrytaren på Multi RS Solar vara inställd på ”på”.

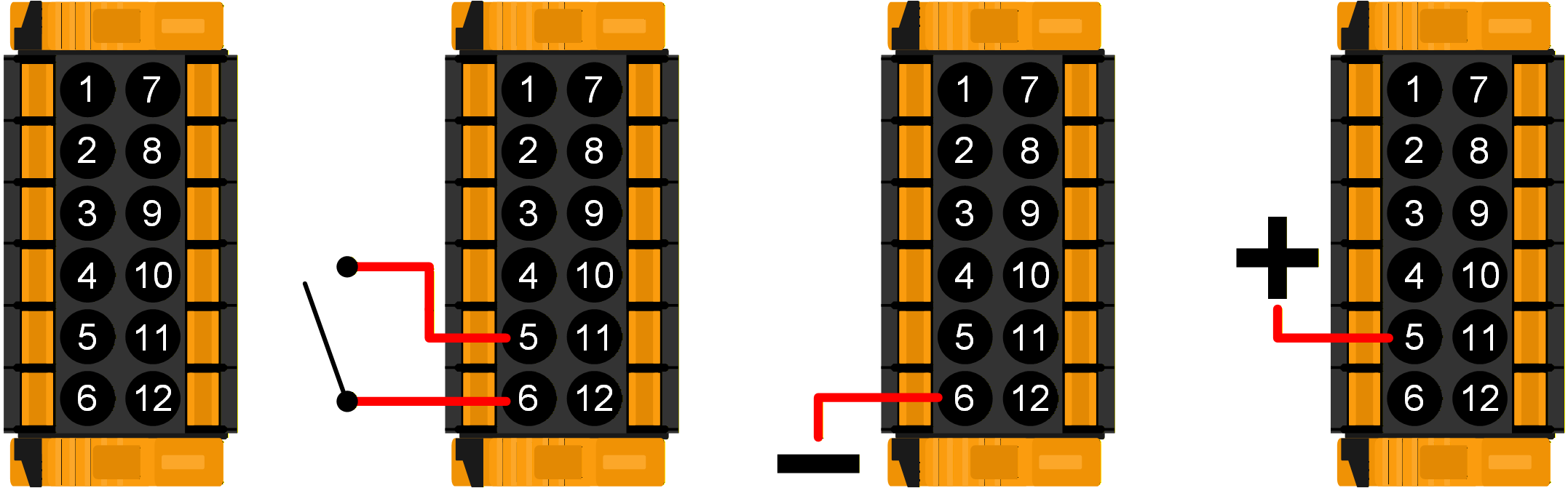

Fjärrkontakten på/av har två olika driftlägen:
På/av-läge (standard):
Standardfunktionen för fjärrkontakten är att på avstånd stänga av eller slå på enheten.
Enheten slås på om ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H) är kopplade till varandra (via en fjärrbrytare, relä eller kabellänken).
Enheten stängs av om ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H) inte är kopplade till varandra och flyter fritt.
Enheten slås på om ”Remote H” (Fjärr H) är kopplad till batteriets positiva pol (Vcc).
Enheten slås på om ”Remote L” (Fjärr L) är kopplad till batteriets negativa pol (GND).

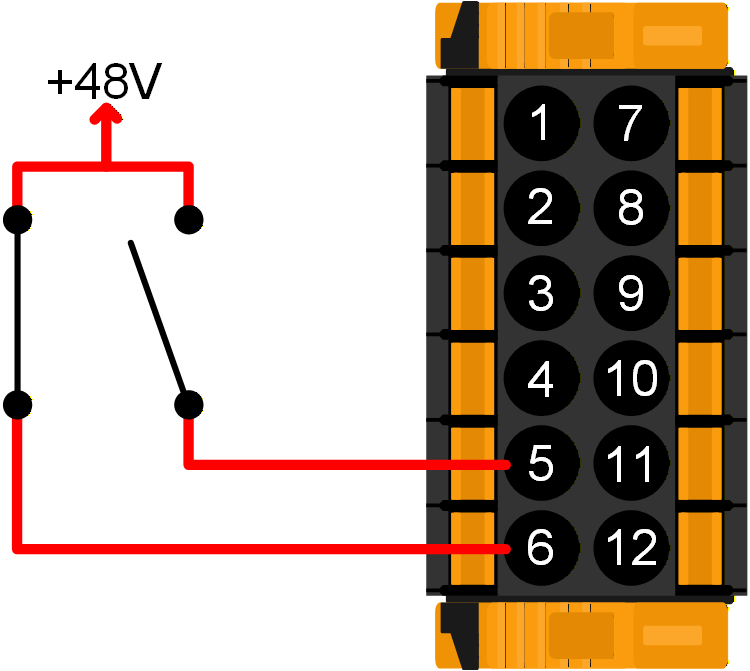

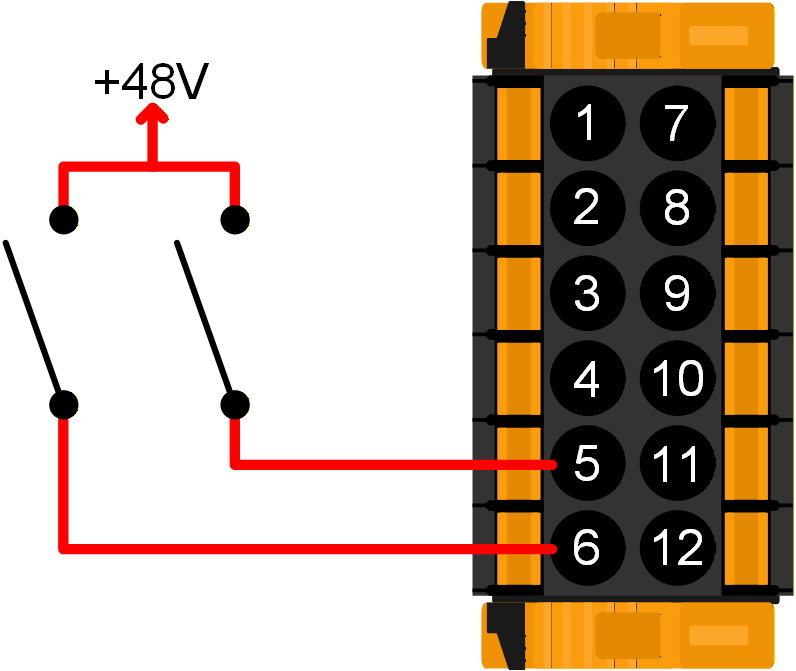

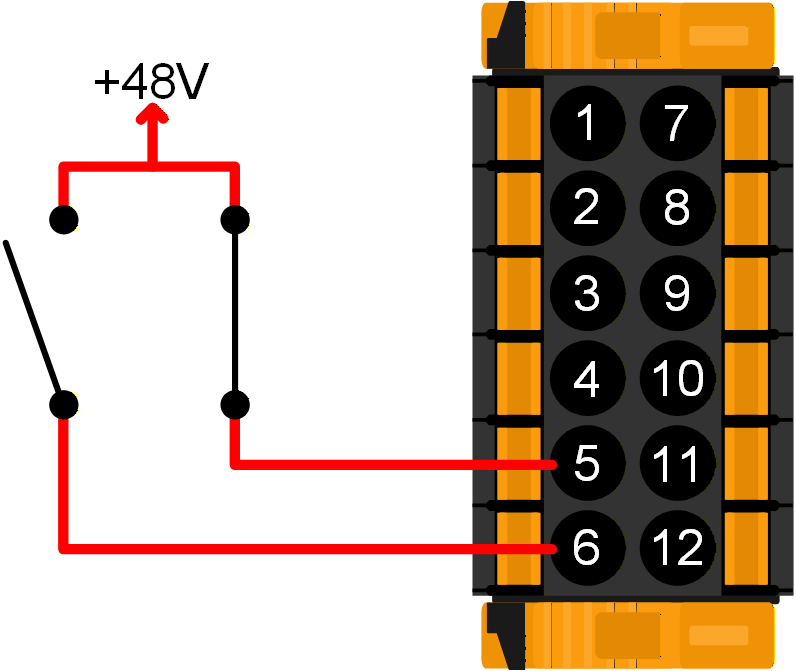

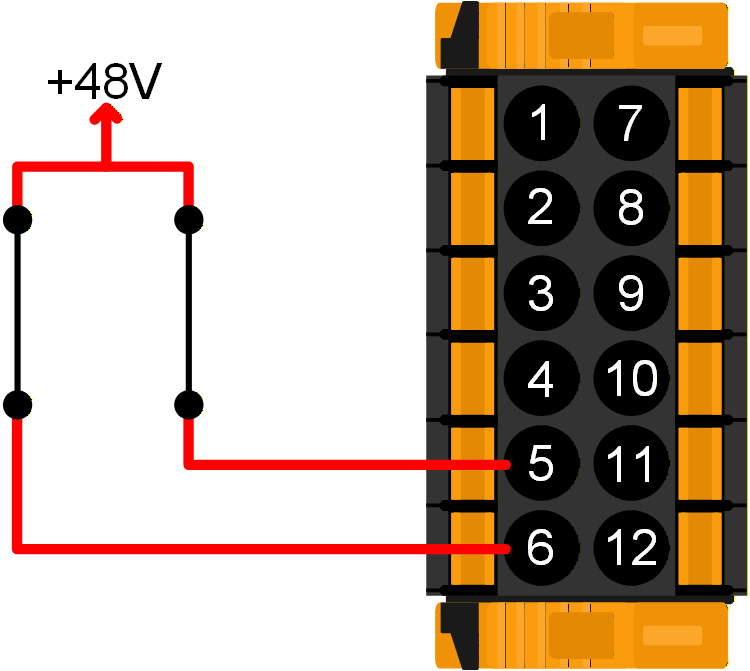

2-kablar BMS-läge:
Den här funktionen kan aktiveras via VictronConnect. Gå till ”batteriinställningar” och sen till ”Fjärrläge”. (se bifogad bild)
Ställ in fjärrläget från på/av till ”2-kablar BMS”
I det här läget används signalerna ”belastning”, ”belastningsfrånkoppling” eller ”tillåt urladdning” och signalerna ”laddare”, ”laddningsfrånkoppling” eller ”tillåt laddning” från ett Victron litiumbatteri-BMS för att styra enheten. De stänger av växelriktaren om urladdning inte är tillåten respektive slår på solcellsladdaren om laddning inte är tillåten av batteriet.
Koppla BMS-terminalen ”belastning”, ”belastningsfrånkoppling” eller ”tillåt urladdning” till växelriktaren RS Smart:s ”Remote H” (Fjärr H)-terminal.
Koppla BMS-terminalen ”laddare”, ”laddningsfrånkoppling” eller ”tillåt laddning” till enheten växelriktare RS Smart:s ”Remote L” (Fjärr L)-terminal.

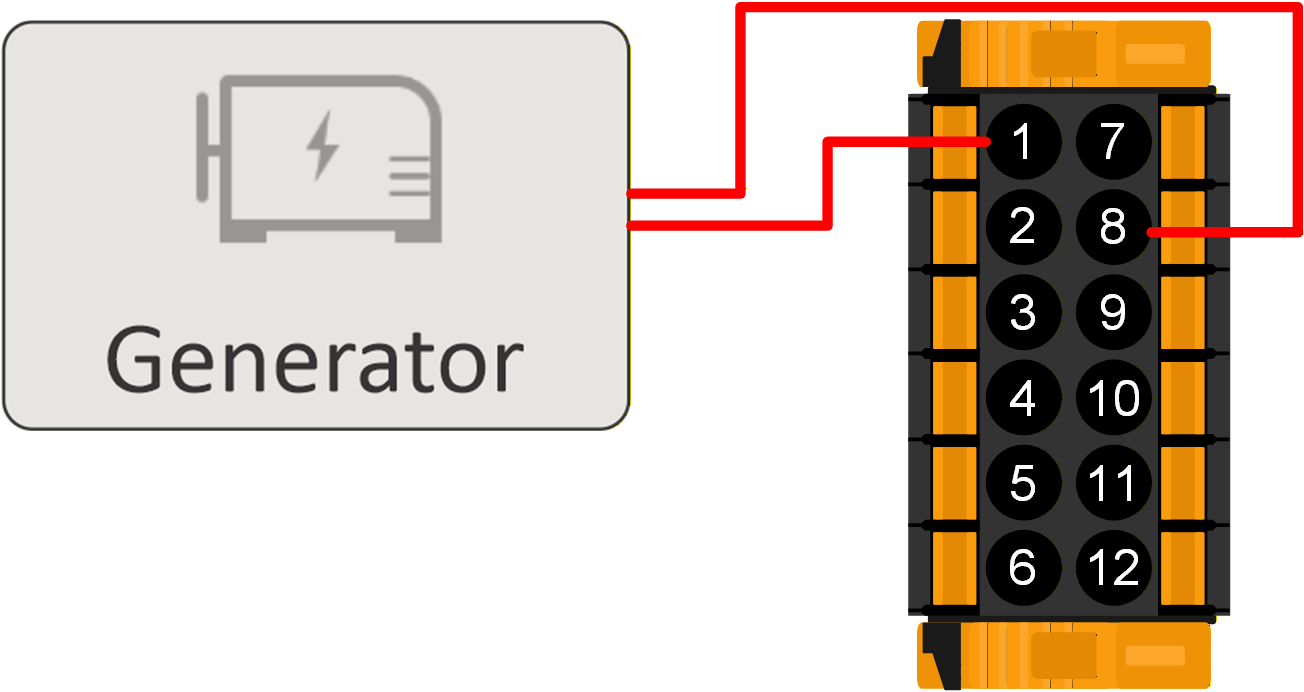

4.11.2. Programmerbart relä
Programmerbart relä som kan ställas in för allmänt larm, DC-underspänning eller start-/stoppfunktion för generator. DC-klass: 4 A upp till 35 VDC, 1 A upp till 70 VDC
4.11.3. Spänningssensor

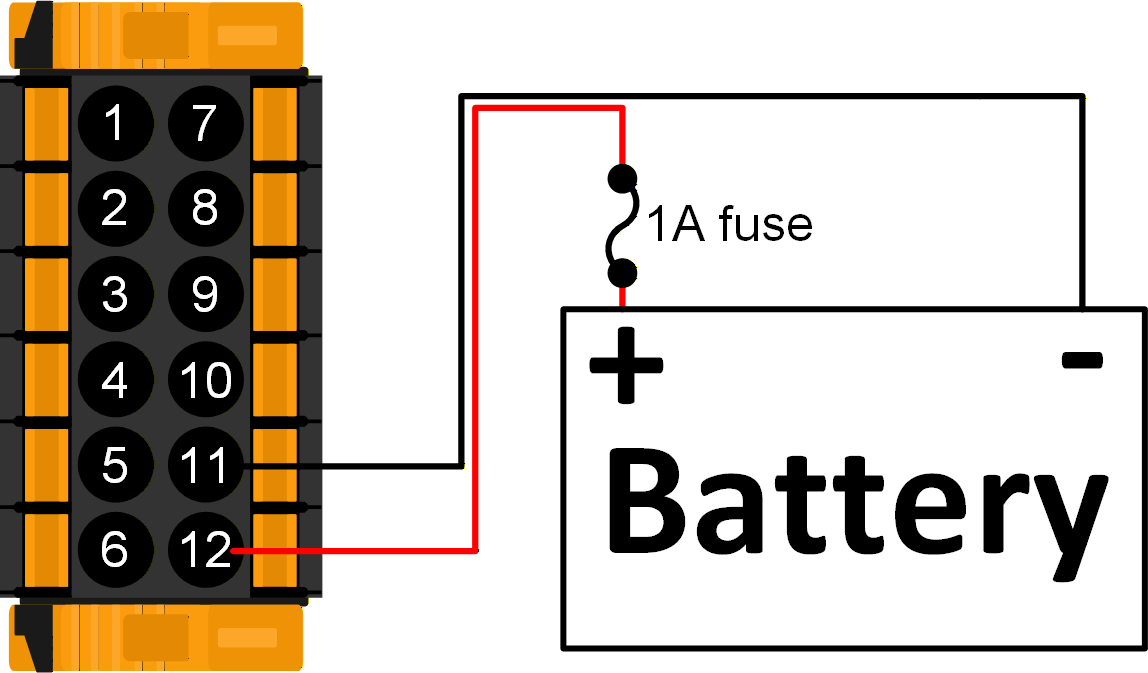

För att kompensera möjliga kabelförluster under laddning kan två kontrollkablar anslutas direkt till batteriet eller till de positiva eller negativa distributionspunkterna. Använd kabel med ett tvärsnitt på 0,75 mm².
Under batteriladdning, kommer laddaren att kompensera spänningsfall via DC-kablar på upp till max 1 volt (dvs. 1 V via den positiva anslutningen och 1 V via den negativa anslutningen). Om spänningsfallet riskerar att bli större än 1 V begränsas laddningsströmmen på ett sådant sätt att spänningsfallet förblir begränsat till 1 V.

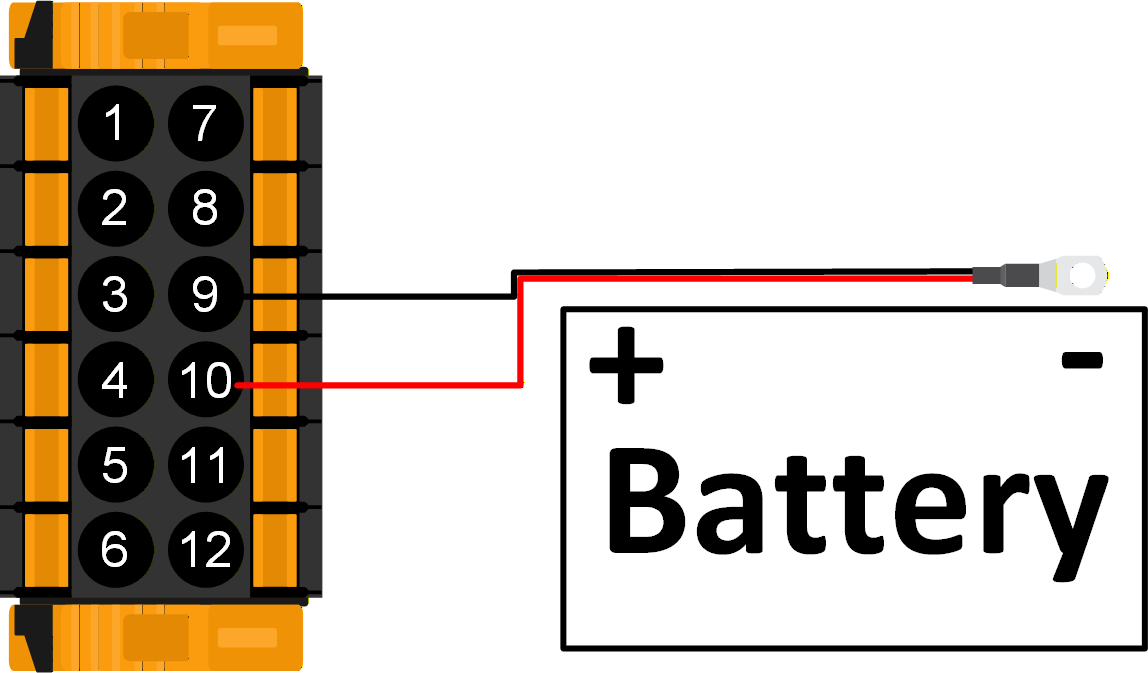

4.11.4. Temperatursensor
För temperaturkompenserad laddning, kan temperatursensorn (levereras tillsammans med enheten) anslutas. Sensorn är isolerad och måste anslutas till batteriets negativa pol. Temperatursensorn kan även användas för avstängning vid för låg temperatur vid laddning av litiumbatterier (konfigureras i VictronConnect).

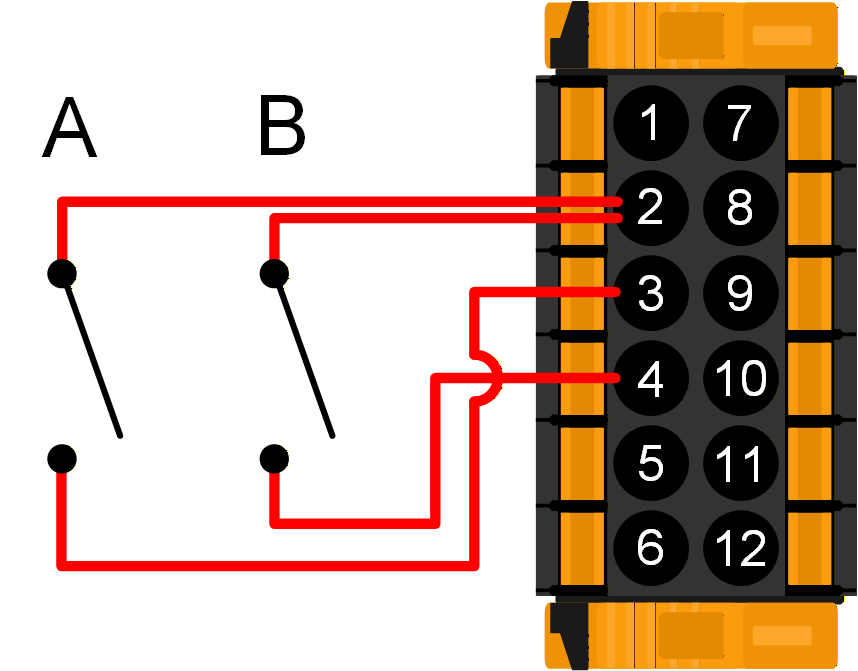

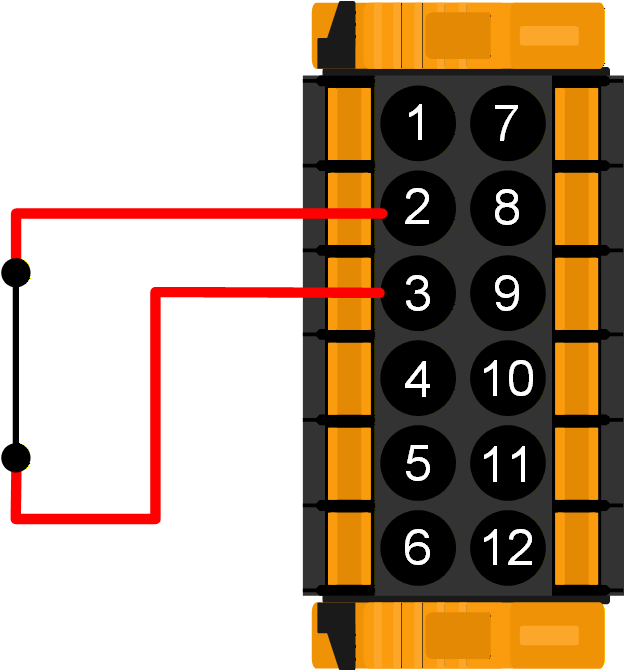

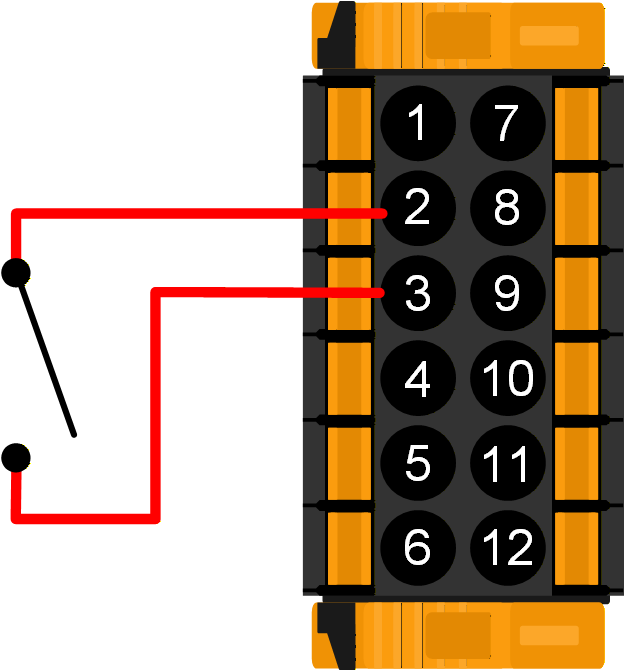

4.11.5. Programmerbara analoga/digitala ingångsportar
Produkten är utrustad med två analoga/digitala ingångsportar. De är märkta AUX_IN1+ och AUX_IN2+ på användarens borttagbara in- eller utgångskopplingsplintar.
De digitala ingångarna är 0-5 V och när en ingång dras till 0 V registreras den som ”stängd”.
Dessa portar kan konfigureras i VictronConnect.
Unused (oanvänd): aux-ingången har ingen funktion.
Safety switch (säkerhetsbrytare): enheten är på när aux-ingången är aktiv.
AC IN connect (AC IN-anslutning): ansluter endast till AC-ingång när aux-ingången är aktiv. Ett exempel på när detta kan vara användbart är för att inaktivera Ac-ingångens nätladdning under en tid när nätpriset är högt.
Du kan ange olika funktioner till varje aux-ingång. Om samma funktion anges till båda aux-ingångarna kommer de att behandlas som en OCH-funktion, så båda måste vara aktiva för att enheten ska känna igen ingången.
4.11.6. Användarens in- eller utgång - terminaldiagram
4.11.7. Funktioner för användarens in- eller utgång
Nummer | Anslutning | Beskrivning |
---|---|---|
1 | Relä_NEJ | Programmerbart relä Normalt öppen anslutning |
2 | AUX_IN - | Vanlig negativ för programmerbara extraingångar |
3 | AUX_IN1+ | Programmerbar extraingång 1 positiv anslutning |
4 | AUX_IN2+ | Programmerbar extraingång 2 positiv anslutning |
5 | REMOTE_L | Fjärrkontakt på/av Låg |
6 | REMOTE_H | Fjärrkontakt på/av Hög |
7 | RELAY_NC | Programmerbart relä Normalt stängd anslutning |
8 | RELAY_COM | Programmerbart relä vanlig negativ |
9 | TSENSE - | Temperatursensor negativ |
10 | TSENSE + | Temperatursensor positiv |
11 | VSENSE - | Spänningssensor negativ |
12 | VSENSE + | Spänningssensor positiv |
4.12. Programmering med VictronConnect
Den här guiden hjälper dig med specifika element i VictronConnect som handlar om MPPT-solcellsladdningsregulatorer.
Mer allmän information om appen VictronConnect – hur man t.ex. installerar den, hur man parkopplar den med en enhet och hur man uppdaterar fast programvara – hittar du i den övergripandeVictronConnect-manualen. En lista över alla enheter som är kompatibla med VictronConnect finns här.
Obs: Dessa instruktioner kan gälla för olika produkter och konfigurationer. Där en hänvisning görs till batterispänning i dessa instruktioner avses ett 12 V-batteri som referens. Multiplicera de angivna värdena med 4 för inställningar för en installation som är konfigurerad för ett batterisystem på 48 V.
4.12.1. Inställningar
Sidan för inställningar nås genom att klicka på kugghjulet i det övre högra hörnet på Hem-sidan. Sidan för inställningar ger åtkomst till att se eller ändra inställningar för batteri, belastning, gatubelysning och portfunktioner. Från den här sidan kan du även se produktinformation som vilka fasta programvaruversioner som är installerade i MPPT-solcellsladdaren.
4.12.2. Batteriinställningar
Batterispänning
RS är fast inställd på 48 V och är endast tillgänglig för 48 V-system.
Maximal laddningsström
Tillåter användaren att ställa in en lägre maximal laddningsström.
Laddare aktiverad
En ändring av den här inställning stänger av solcellsladdaren. Batterierna laddas inte. Den här inställningen är endast avsedd att användas när arbete ska utföras på installationen.
Laddarinställningar - Förinställt batteri
Förinställt batteri gör det möjligt för dig att välja batteritypen, acceptera fabriksinställningar eller att ställa in egna förinställda värden som ska användas för batteriladdningsalgoritmen. Inställningarna för absorptionsspänning, absorptionstid, floatspänning, utjämningsspänning och temperaturkompensation har alla ett förinställt värde men kan definieras av användaren.
Användardefinierade förinställda värden sparas i registret för förinställningar och på så sätt behöver inte installatörer ställa in alla värden varje gång de konfigurerar en ny installation.
Genom att välja Ändra förinställningar, eller på inställningsskärmen (med expertläge på eller inte) kan anpassade parametrar ställas in enligt följande:
Absorptionsspänning
Ställ in absorptionsspänningen.
Anpassningsbar absorptionstid
Välj med anpassningsbar absorptionstid, annars kommer fast absorptionstid att användas. Båda valen förklaras bättre nedan
Fast absorptionstid: Samma längd av absorption tillämpas varje dag (när det finns tillräckligt med solcellsenergi) genom att använda inställningen för maximal absorptionstid. Tänk på att det här valet kan leda till överbelastning av dina batterier, särskilt för blybatterier och system med ytliga dagliga urladdningar. Rådgör med din batteritillverkare för rekommenderade inställningar. Obs: säkerställ att du inaktiverar inställningen för svansström för att få samma absorptionstid varje dag. Svansströmmen skulle kunna avsluta absorptionstiden tidigare om batterispänningen är under gränsvärdet. Se mer information om i avsnittet om inställning av svansström nedan.
Anpassningsbar absorptionstid: Laddningsalgoritmen kan använda en anpassningsbar absorptionstid: den anpassar automatiskt till laddningsstatusen på morgonen. Den maximala absorptionsperioden för dagen bestäms av den batterispänning som uppmätts alldeles innan solcellsladdaren startar varje morgon (12 V batteri förutsätts, multiplicera batterispänningen med 4 för 48 V):
Batterispänning Vb (@uppstartning) | Multiplikator | Maximala absorptionstider |
---|---|---|
Vb < 11,9 V | x 1 | Kl. 06.00 |
> 11,9 V Vb < 12,2 V | x 2/3 | Kl. 04.00 |
> 12,2 V Vb < 12,6 V | x 1/3 | Kl. 02.00 |
Vb > 12,6 V | x 2/6 | Kl. 01.00 |
Multiplikatorn tillämpas på den inställda maximala absorptionstiden och resultatet blir den maximala längden på absorptionsperioden som används av laddaren. De maximala absorptionstiderna som visas i den sista kolumnen i tabellen baseras på den fabriksinställda maximala absorptionstiden på 6 timmar.
Maximal absorptionstid (hh:mm)
Ställ in gränsen för absorptionstid Endast tillgänglig när man använder en anpassad laddningsprofil.
Ange tiden i beteckningen hh:mm (tim:min), där timmar ska anges mellan 0 och 12 och minuter mellan 0 och 59.
Floatspänning
Ställ in floatspänningen.
Re-bulk spänningsförskjutning
Ställ in den spänningsförskjutning som kommer att användas över floatspänningsinställningen och som kommer att fastställa gränsvärdet för att starta om laddningscykeln.
T.ex.: För en re-bulk spänningsförskjutning på 0,1 V och en floatspänningsinställning på 13,8 V kommer spänningsgränsvärdet som används för att starta om laddningscykeln att vara 13,7 V. Med andra ord, om batterispänningen sjunker under 13,7 V i en minut kommer laddningscykeln att starta om.
Utjämningsspänning
Ställ in utjämningsspänningen.
Procent av utjämningsström
Ställ in vilken procent av den inställda maximal laddningsströmmen som kommer att användas när utjämning utförs.
Automatisk utjämning
Ställ in frekvensen för den automatiska utjämningsfunktionen. De möjliga alternativen är mellan 1 och 250 dagar:
1 = dagligen
2 = varannan dag
...
250 = var 250:e dag
Utjämning används i regel för att balansera cellerna i ett blybatteri och även för att förhindra avlagringar av elektrolyten i våtcellsbatterier. Om en (automatisk) utjämning är nödvändig eller inte bestäms av typen av batterier och deras användning. Rådfråga din batterileverantör för handledning.
När den automatiska utjämningscykeln har påbörjats tillämpar laddaren en utjämningsspänning på batteriet så länge som strömnivån fortsatt ligger under det inställda procenttalet för utjämningsström för bulkströmmen.
Den automatisk utjämningscyklens varaktighet
På alla VRLA-batterier och några våtcellsbatterier (algoritm nummer 0, 1, 2 och 3) avslutas den automatiska utjämningen när spänningsgränsen på maxV uppnås eller efter att en period som är lika med (absorptionstid/8) – vad som än inträffar först.
För alla rörplattebatterier (algoritm nummer 4, 5 och 6) samt för användardefinierade batterityper avslutas den automatisk utjämningen efter en period som är lika med (absorptionstid/2).
För litiumbatterityper (algoritm nummer 7) är utjämning inte tillgänglig.
Om en automatisk utjämningscykel inte avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämning kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.
Standardbatteritypen är ett VRLA-batteri och alla användardefinierade batterier kommer att bete sig som rörplattebatterier vad gäller utjämning.
Stoppläge för utjämning
Ställ in hur utjämningen ska avslutas Det finns två möjligheter, den första är om batterispänningen uppnår utjämningsspänningen och den andra är vid en fastställd tidpunkt, där den maximala utjämningslängden används.
Maximal utjämningslängd
Ställ in den maximala tiden som utjämningsfasen ska pågå.
Svansström
Ställ in strömtröskeln som kommer att användas för att avsluta absorptionsfasen innan den maximal absorptionstiden löper ut. När batteriströmmen sjunker under svansströmmen i en mint kommer absorptionsfasen att avslutas. Den här inställningen kan inaktiveras genom att ställa in den på noll.
Temperaturkompensation
Många sorters batterier kräver en lägre laddningsspänning i varma driftförhållanden och en högre laddningsspänning i kalla driftförhållanden.
Den inställda koefficienten är i mV per Celsiusgrad för hela batteribanken, inte per cell. Grundtemperaturen för kompensationen är 25 °C (77 °F) som visat i tabellen nedan.
Med en temperatursensor installerad till anslutningsblocket för användarens in-/utgång kommer den faktiska batteritemperaturen att användas för kompensation under dagens gång.
Avstängning vid låg temperatur
Den här inställningen kan användas för att inaktivera laddning vid låga temperaturer vilket krävs av litiumbatterier.
För litiumjärnfosfatbatterier är den här inställningen förinställd till 5 grader Celsius och för de andra batterityperna är den inaktiv. När man skapar ett användardefinierat batteri kan avstängningstemperaturen anpassas manuellt.
Manuell utjämning – Starta nu
Genom att välja ”Starta nu” på ”Manuell utjämning” tillåts en manuell start av utjämningscykeln. För att låta laddaren riktigt utjämna batteriet, använd enbart det manuella utjämningsalternativet under absorptions- och floatperioder när det finns tillräckligt med sol. Ström- och spänningsgränser är identiska med den automatiska utjämningsfunktionen. Längden på utjämningscykeln är begränsad till maximalt en timme när den har startats manuellt. Manuell utjämning kan avslutas när som helst genom att välja ”Avsluta utjämning”.

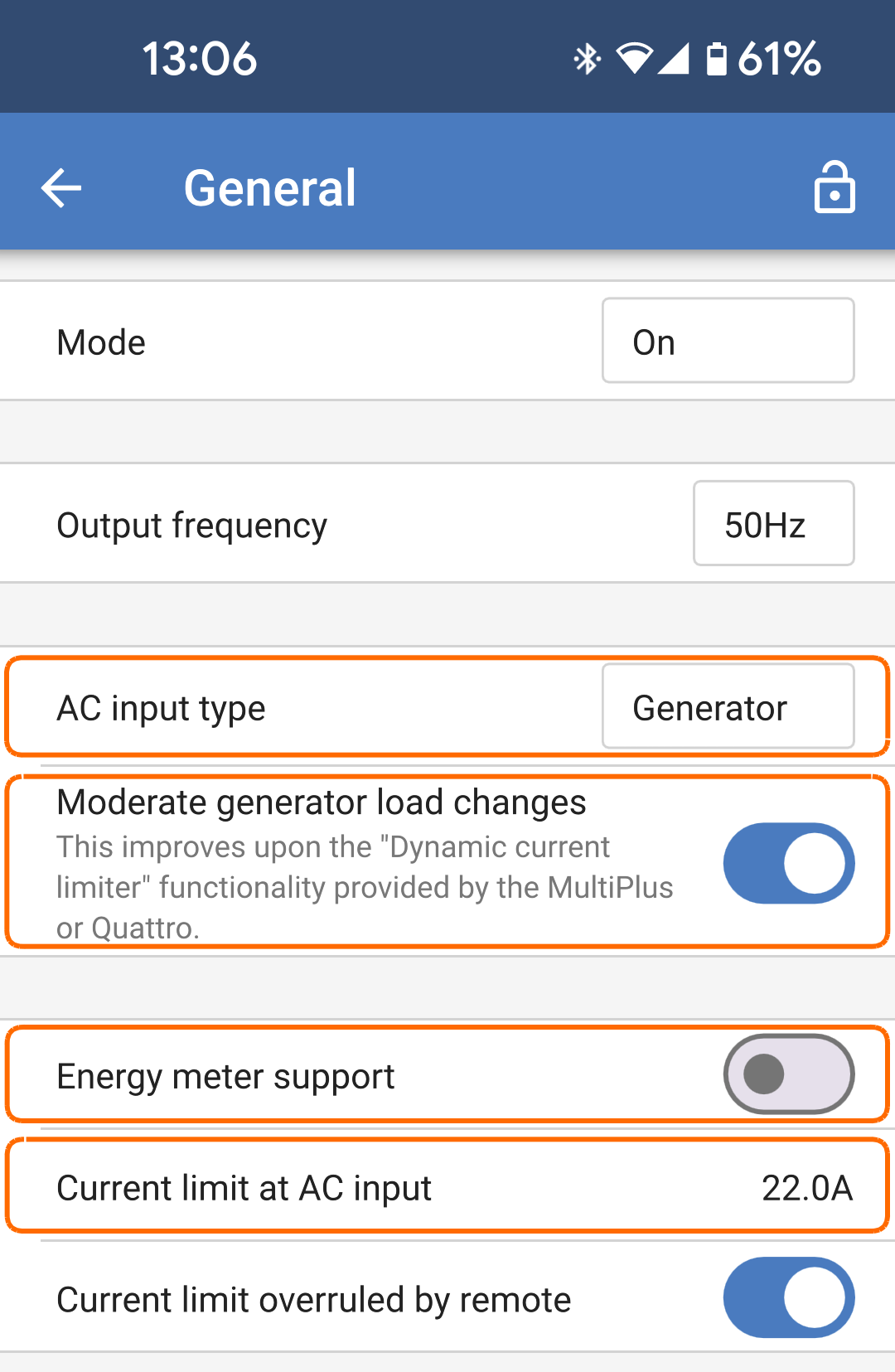

4.12.3. Generatorprogrammering
Multi RS Solar tolererar oregelbundenheter på AC-ingången, såsom snabba frekvensförändringar eller spänningsförändringar för att förbättra pålitligheten vid anslutning till generatorer.
Användning av en generator med Multi RS Solar kräver fast programvaruversion v1.11 eller senare.
Vid användning av en generator rekommenderas följande justering av inställningar:
VictronConnect -> Settings (Inställningar)-> General (Allmänna)-> Aktivera 'Moderate generator load changes'.(måttliga belastningarförändringar i generator).
VictronConnect -> Settings (Inställningar)-> Grid (Nät)-> Inaktivera 'UPS function'. (UPS-funktion).
Inställningen ”måttliga belastningsförändringar i generator” gör det möjligt för växelriktare/laddaren att fånga upp plötsliga belastningsförändringar och långsamt överföra dem till generatorn. Detta minskar hastighets- och spänningsvariationer i generatorn.
”UPS-funktionen” begränsar en AC-ingångs acceptans till en väldigt precis sinusvåg så att det är möjligt att vidhålla en märkbar kontinuitet i försörjningen av belastningarna om AC-försörjningen avbryts. Detta är inte kompatibelt med de flesta generatorer och ska inaktiveras vid användning av en generator för att förbättra en pålitlig acceptans av AC-försörjningen.
Begränsningar
Multi RS Solar har begränsade möjligheter till relästyrning såsom att öppna/stänga vid en programmerbar låg batterispänning. Använd en GX-enhet (såsom Cerbo GX) för mer avancerade programmeringsfunktioner för generatorstyrning.
Se kapitel Begränsningar för ytterligare begränsningar av laddningseffekt.
4.12.4. UPS-beteende
UPS-funktionen möjliggör en snabbare överföring till växelriktarläge när AC-ingångsförsörjningen avbryts.
Den här funktionen är aktiv som standard och ska inaktiveras vid användning av en generator (eller nät med oregelbunden sinusvåg).

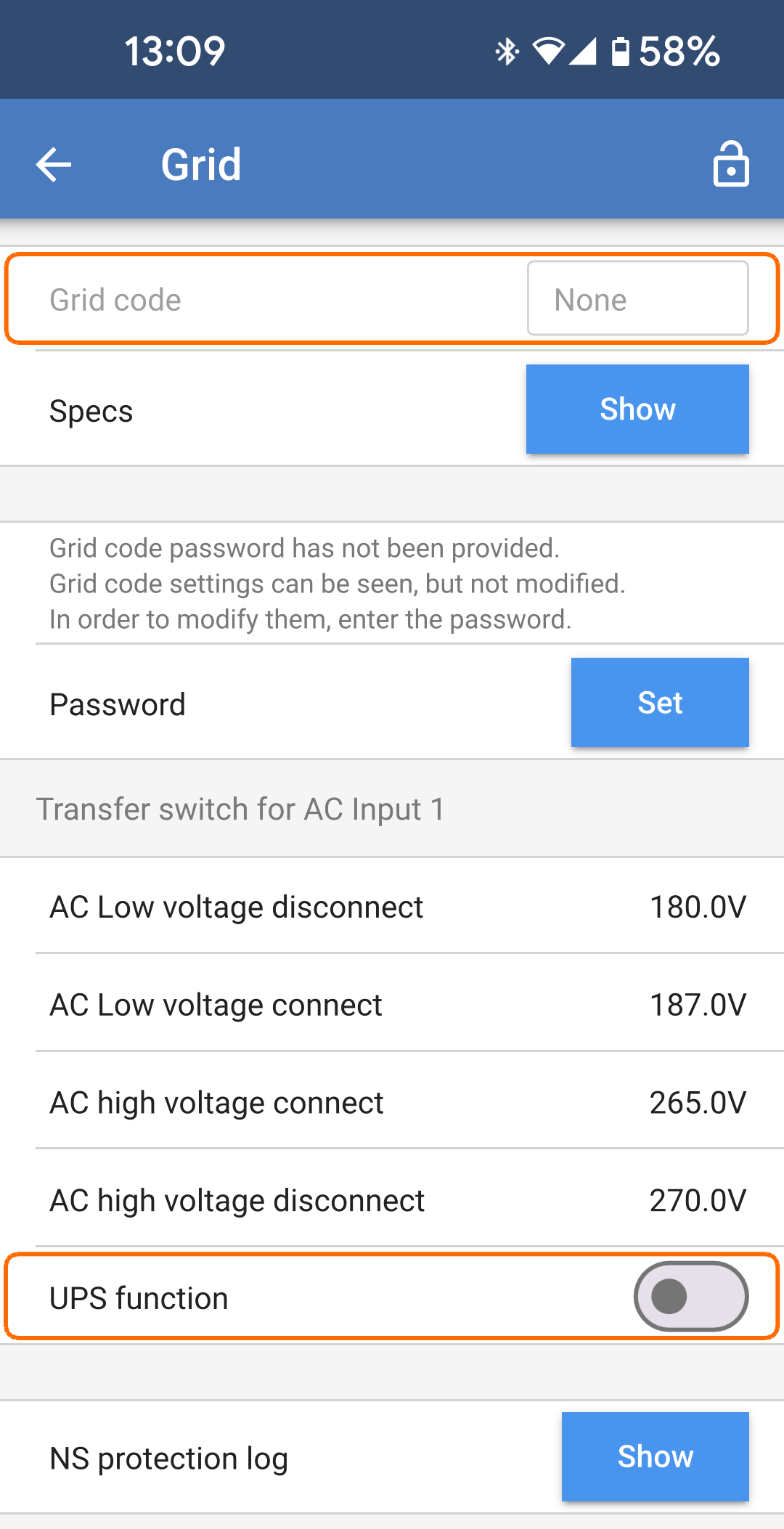

Inställningen finns i VictronConnect -> Settings (inställningar) -> Grid (nät)-> UPS function (UPS-funktion).
”UPS-funktionen” begränsar en AC-ingångs acceptans till en väldigt precis sinusvåg så att det är möjligt att vidhålla en märkbar kontinuerlig effektförsörjning av belastningarna om AC-försörjningen avbryts.
Den typiska responstiden om nätspänningen plötsligt sjunker är 6 ms. Om fallet i AC-ingången startar runt sinusvågens nollgenomgång är responstiden ungefär 8 ms. Detta inkluderar reläets responstid.
Om växelriktaren klarar av att leverera tillräckligt med effekt in i AC-ingången kan responstiden för AC-in-reläet blir lite längre. Oavsett är belastningen fortfarande kontinuerligt försörjd med minst >160Vrms. AC-ingångsreläet öppnas alltid inom 200 ms.
Victron Energy rekommenderar inte att den här produkten används i livsuppehållande tillämpningar där avbrott eller funktionsstörningar i Victron Energys produkter rimligen kan förväntas orsaka avbrott i den livsuppehållande enheten eller påtagligt påverka dess säkerhet eller effektivitet.
4.12.5. AC-ingångskontroll
AC-ingångskontroll kan ställas in på flera sätt, t.ex. att Multi-enheten kopplar från nätet när batterierna är tillräckligt laddade och/eller AC-belastningen inte är så stor. Multi-enheten kopplar fån nätet i de flesta fall. Den släpper bara in nätet när batterierna är tomma eller om du ansluter en stor AC-belastning. Du kan nu använda nätet på samma sätt som med en reservgenerator.
Mekanismen bakom Ac-ingångskontroll är öppning eller stängning av Multi-enhetens interna AC-ingångsrelä.
Den här funktionen är inte aktiverad som standard.
Det här reläets normala funktion är att öppna sig så fort nätet eller generatorn inte är närvarande. Till exempel under ett strömavbrott eller om generatorn är avstängd. Det är en säkerhetsåtgärd. Reläet förhindrar energi att matas in i nätet under ett strömavbrott eller när generatorn är avstängd.
Reläet kan även ställas in att avsiktligt ignorera nätet. Det fortsätter att genomföra den normala säkerhetsåtgärden men det kan öppna och stänga sig från nätet i flera situationer. Det kan ignorera nätet när batterierna fortfarande är tillräckligt fulladdade. På så sätt kan DC-solcellsenergin prioriteras och nätet användas som en reservgenerator.
När kan nätet kontrolleras?
AC-ingångsreläet kan programmeras för att selektivt ignorera nätet och då titta på två parametrar: Det kan titta på batterispänningen och/eller AC-belastningsparametrar.
Nätet ignoreras när batterierna är tillräckligt fulladdade. Nätet släpps in när batterierna är tomma:
Den här inställningen kan användas för att ladda batterierna från nätet om batterierna blir för tomma. Det kan inträffa exempelvis på natten eller under en lång period med dåligt väder.
I det fallet tittar Multi-enheten på batterispänningen. Den släpper in nätet när batterispänningen är för låg under en viss tid. Den ignorerar nätet så fort som batterispänningen har stigit över en viss nivå, under en viss tid.
Multin kan även koppla från nätet beroende på laddningsstatusen.
Nätet ignoreras när AC-belastningarna är låga. Nätet släpps in när AC-belastningarna är höga:
Den här inställningen kan användas för att släppa in nätet när AC-belastningen är högre än Multi-enhetens kapacitet. Detta förhindrar att Multi-enheten överbelastas. Den här inställningen kan även användas för stora belastningar som du inte vill driva med batteriet.
I det fallet tittar Multi-enheten på AC-belastningen. Så fort den ser att belastningen är över en viss nivå, under en viss tid, släpper Multi-enheten in nätet. Multi-enheten stänger sedan ute nätet igen så fort den ser att AC-belastningen har sjunkit under en viss nivå, under en viss tid.
Villkorlig aktivering av AC-ingång
Aktiverar användningen av Ac-ingångskontroll för att modifiera driften av återmatningsreläet.
Belastningsvillkor
Den här inställningen kan användas för att släppa in nätet när AC-belastningen är högre än Multi-enhetens kapacitet. Detta förhindrar att Multi-enheten överbelastas. Den här inställningen kan även användas för stora belastningar som du inte vill driva med batteriet.
I det här exemplet kommer nätet inte att ignoreras när belastningen överstiger 4000 Watt, utan fördröjning.
Ignorera inte AC-ingång betyder att nätet accepteras eftersom AC-ingångsreläet är stängt. Nätet kommer att ignoreras när belastningen sjunker under 2000 W.
Ignorera AC-ingång betyder att nätet ignoreras eftersom AC-ingångsreläet är öppet.
Beroende på din belastning, om AC-ingångsreläet öppnar eller stänger sig ofta kan du lägga till en tidsfördröjning innan aktivering och inaktivering.
Aktivering av AC-ingång baserad på belastning
Aktivera när belastningen är högre än W
Fördröjning innan aktivering T
Inaktivera när belastningen är lägre än W
Fördröjning innan inaktivering T
Batterivillkor
Den här inställningen kan användas för att ladda batterierna från nätet om batterierna blir för tomma. Det kan inträffa exempelvis på natten eller under en lång period med dåligt väder.
I det här exemplet ignoreras inte nätet när batterispänningen är lägre än 47 V. Ignorera inte AC-ingång betyder att nätet accepteras eftersom AC-ingångsreläet är stängt.
Nätet ignoreras på nytt när batterispänningen överstiger 52 V i mer än fem minuter.
Ignorera AC-ingång betyder att nätet ignoreras eftersom AC-ingångsreläet är öppet. Utöver ”batterispänning” finns det två andra alternativ att välja från: ”Bulk slutförd” eller ”absorption slutförd”.
Att välja ”absorption slutförd” är ett bra sätt att säkerställa att batterierna får en komplett uppladdning från och till. Men det kan leda till en dyrare elräkning. Absorptionsladdningsläget på ett blybatteri har en mycket sämre effektivitet än bulkläget.
Det kan vara en anledning till att välja alternativet ”bulk slutförd”. I slutet av bulkladdningsläget är ett blybatteri ungefär 85 % fulladdat.
Läs Victron Energys bok ”Energy unlimited”, sida 25, för mer information om bulk och absorption. Följ den här länken: https://www.victronenergy.com.au/orderbook
Det är även möjligt att släppa in nätet när batterierna sjunker under en viss laddningsstatus.
Viktigt
I ett system som innehåller ytterligare laddningskällor utanför Multi- eller DC-lasterna, bör alternativet "laddningsläge" endast användas om du också har en GX-enhet i systemet. Och om GX-enheten är kopplad både till Multi-enheten och MPPT-solcellsladdaren/arna och/eller en BMV-batteriövervakare. Följ den här länken för mer information: https://www.victronenergy.com/media/pg/CCGX/sv/configuration.html#UUID-3d1bea6f-30a0-7d84-8ba6-dab25033ba16
4.12.6. Växelriktarlägen
På/av-meny
På/av-menyn i VictronConnect tillhandahåller flera driftlägen.
PÅ
Slår PÅ enheten via programvarubrytaren, vilket är standardläget för drift.
För att kunna använda detta läge krävs det att den fysiska brytaren för PÅ/AV är inställd på PÅ.
Om den fysiska brytaren växlas till AV stängs enheten av och detta kan inte kopplas förbi av programvarubrytaren.
AV
Detta stänger AV enheten via programvarukontrollen.
Om den fysiska knappen är inställd på PÅ förbikopplas detta om programvaran är inställd på AV.
Enheten stängs AV om den fysiska knappen är inställd på PÅ men programvarubrytaren är inställd på AV.
Endast växelriktare
Läget Endast växelriktare stänger av AC-ingången från nätet genom att öppna AC-ingångsreläet.
Solcellsladdaren är fortfarande aktiv i det här läget.
Endast laddare
Läget Endast laddare stänger av växelriktaren och levererar AC-spänning till AC-utgången.
Laddaren laddar batterierna från AC-ingången i det här läget.
Solcellsladdaren är fortfarande aktiv i det här läget.
Pass Through (Genomsläpp)
Det här läget stänger AC-ingångsreläet och släpper igenom AC-spänning från AC-ingången till AC-utgången medan växelriktare/laddaren förblir av.
Solcellsladdaren förblir aktiv.

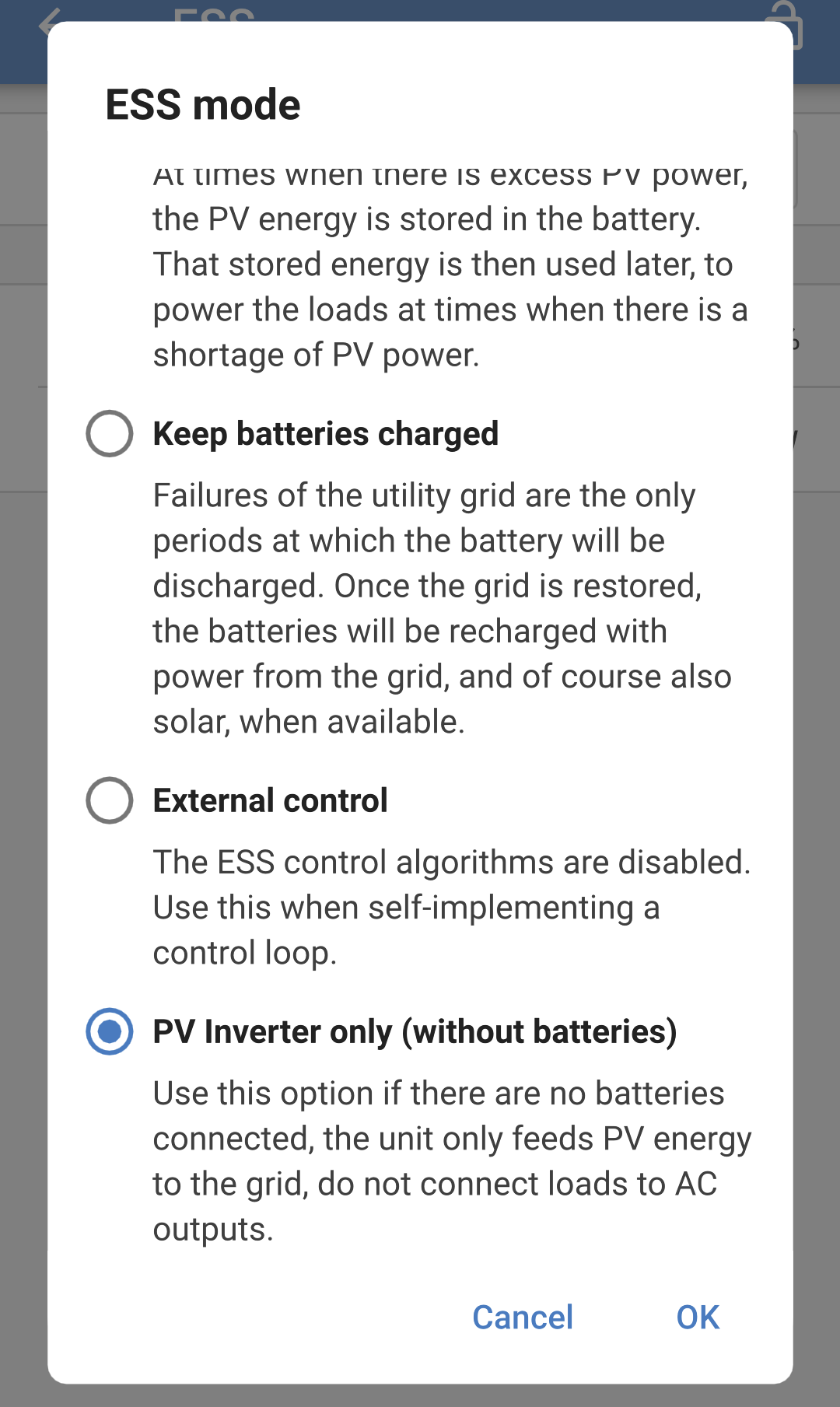

4.12.7. ESS-kontroller
Standarddriftläget när en AC-ingång är ansluten till en Multi RS är att laddaren börjar ladda batterierna upp till de högsta gränserna för AC-ingångsström och laddningsström. Vi kallar det här fabriksinställda läget ”Hålla batterierna laddade”
I vissa fall kanske användaren endast vill använda AC-ingången för att ladda batteriet när det är nödvändigt och istället tillåta batterierna att ladda ur för att försörja belastningar och återuppladdningar med solcellsenergi.
Det finns flera möjliga konfigureringsalternativ för att tillåta denna flexibilitet.
Det är möjligt att använda ”Villkorlig AC-ingångsanslutning”,”. Detta kopplar fysiskt bort Ac-ingångsreläet och kopplar bort AC-ingångstillförseln om inte de programmerade parametrarna uppfylls.
När parametrarna uppfylls kommer AC-ingångsreläet att stängas och ansluta AC-ingången och Multi RS laddar batteriet från AC-ingången.
Det är att föredra att hålla AC-ingångsreläet stängt och AC-ingången ansluten, men inte att använda den kontinuerligt för att ladda batteriet. Det finns ett annat alternativ som kallas ESS Optimerat läge.

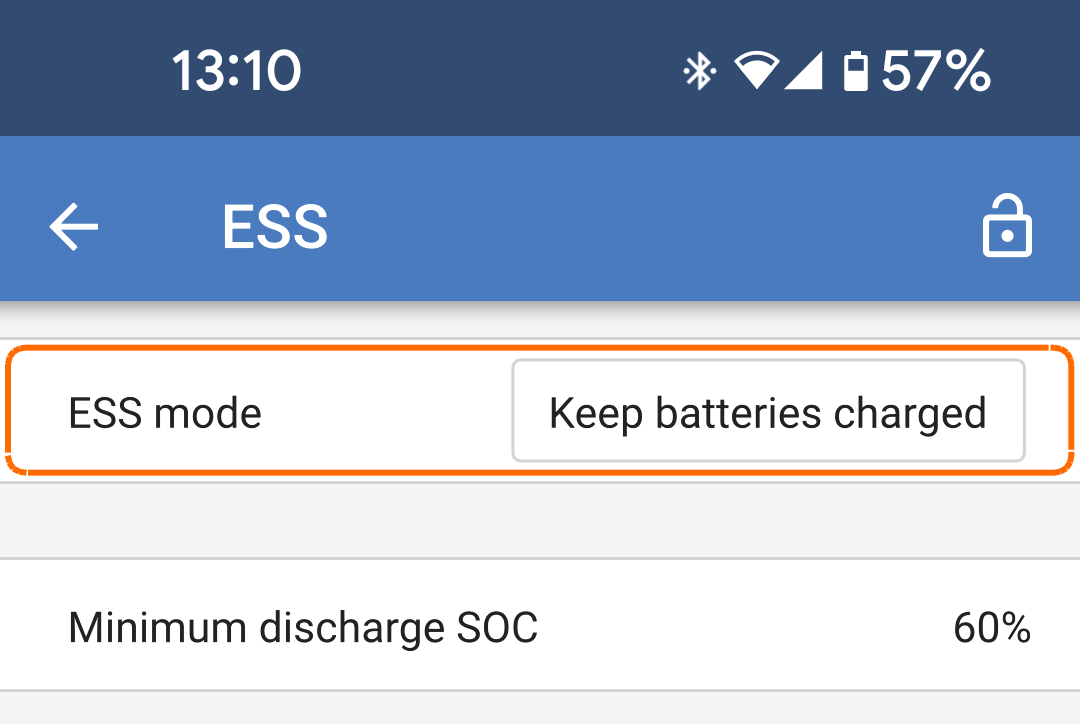

Hålla batterierna laddade
Det här är det fabriksvalda standardläget. Den här inställningen håller batterierna fulladdade. Batterieffekt används endast - som en reserv - om det är strömavbrott på elnätet. När strömmen har kommit tillbaka laddas batterierna upp antingen från nätet eller från solcellspaneler om tillgängliga.
Även om du väljer att vanligtvis driva enheten i optimerat läge kan det vara användbart att använda det här läget om du förväntar dig en storm som kan påverka AC-försörjningen och om du vill vara säker på att batterierna är fulladdade innan strömmen försvinner.

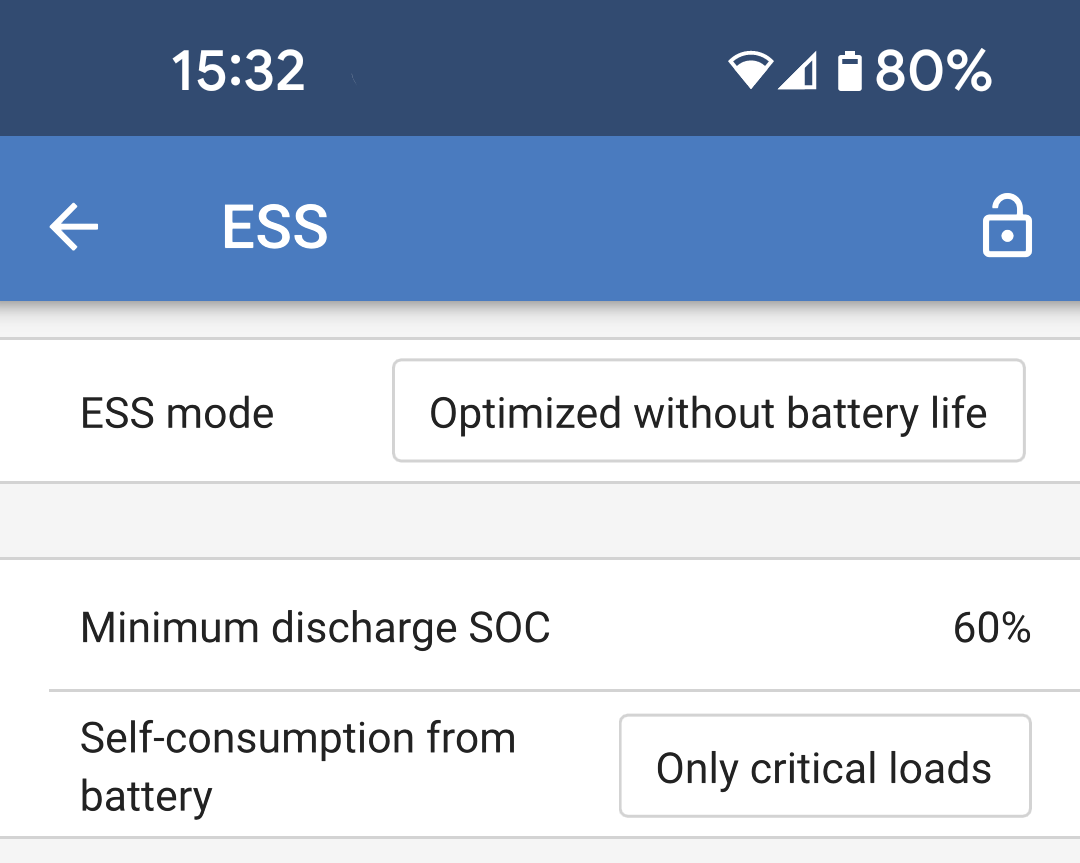

Optimerat
Det här läget håller Ac-ingångsreläet stängt, men använder endast AC-ingångsförsörjningen för att vidhålla batteriet på inställningen för ”Lägsta urladdning SoC”.
När det finns mer solcellseffekt än vad som krävs för att driva belastningarna lagras den överflödiga solcellsenergin i batteriet. Den lagrade energin används sen för att försörja belastningarna vid tillfällen när det är kort om solcellseffekt.
Det här läget vidhåller även Power Assist. Det betyder att om belastningen är större än vad växelriktaren kan tillhandahålla använder den effekt från AC-ingången som stöd.

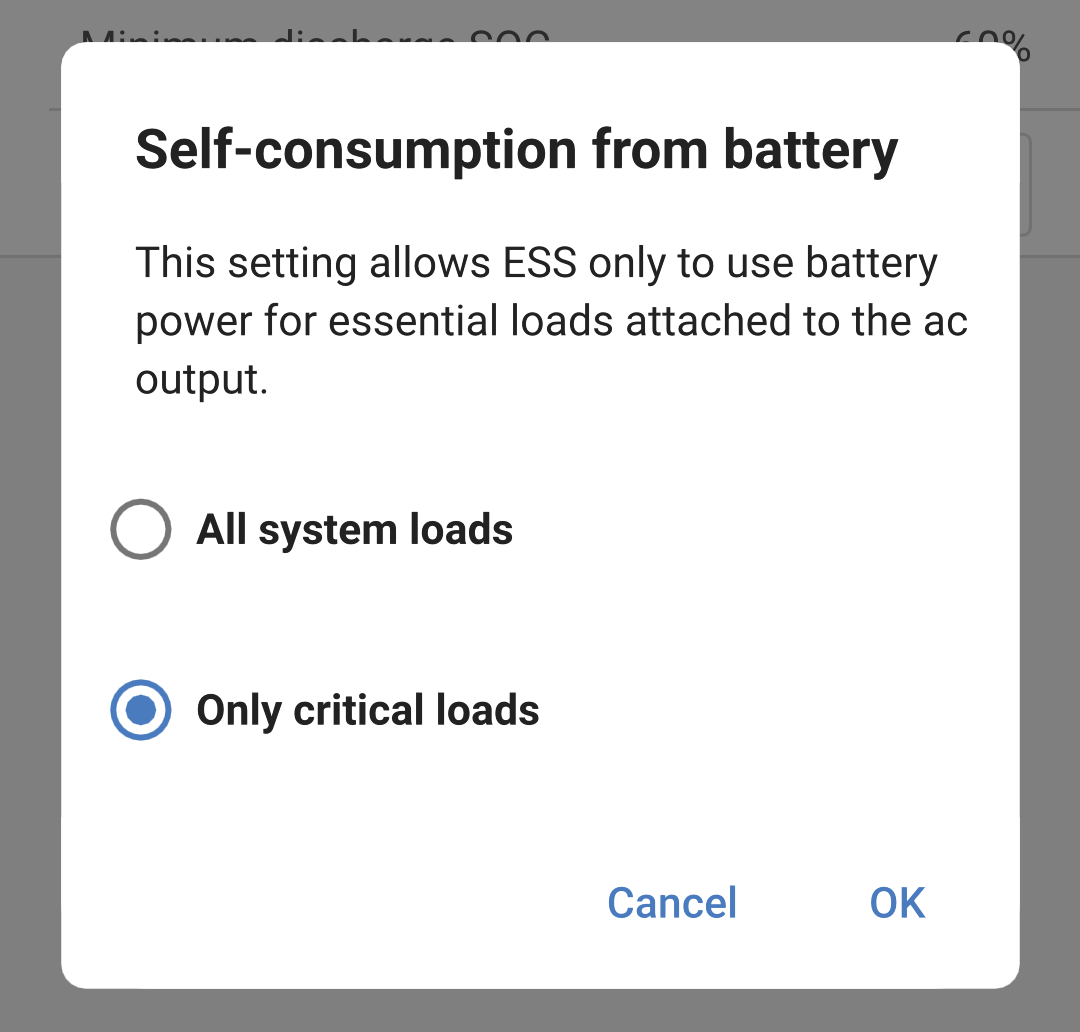

Procentandelen av batterikapaciteten som används för egenförbrukning kan konfigureras. Om det är oerhört ovanligt med nätfel kan den ställas in på 100 %. På platser där nätfel är vanliga, eller till och med dagliga, kan du kanske välja att använda endast 20 % av batterikapaciteten och spara 80 % av lagringskapaciteten till försörjning vid nästa strömavbrott.
Batterylife
Batterylife handlar om en algoritm som automatiskt ökar den lägsta SoC om batteriet inte blir återuppladdat regelbundet.
När batteriet åter är fulladdat sänker BatteryLife-algoritmen den lägsta SoC igen tills den når den lägsta SoC som användaren har ställt in i ESS-menyn i VictronConnect.
Upprätthålla
Det här läget kan inte väljas av användare.
När batterispänningen når avstängningsnivån eller när BMS anger att batteriet är tomt ändrar enheten till läget ”SUSTAIN” (upprätthålla) och tillåter ett underhållsladdningsläge (5 A) från AC-ingången.
Begränsningar
Observera att implementeringen av ESS för VE.Can Multi RS utförs på ett annat sätt än för VE.Bus-produkterna. Ingen assistent behöver installeras, ESS-inställningarna är tillgängliga direkt.
Det är ännu inte möjligt att justera de tillgängliga ESS-inställningarna via ESS-menyn i GX-enheten. ESS-menyn i GX-enheten visar ”No ESS Assistant found” (Ingen ESS-assistent hittades).
Det är heller inte möjligt att ändra ESS-inställningarna via kontrollmenyn i VRM.
Multi RS ESS-inställningar kan endast ändras via VictronConnect, i ESS-menyn i inställningarna där.
Du kan göra detta lokalt via Bluetooth eller VE.Direct till USB och även på distans om systemet är anslutet via en GX-enhet till VRM, med Remote VictronConnect.

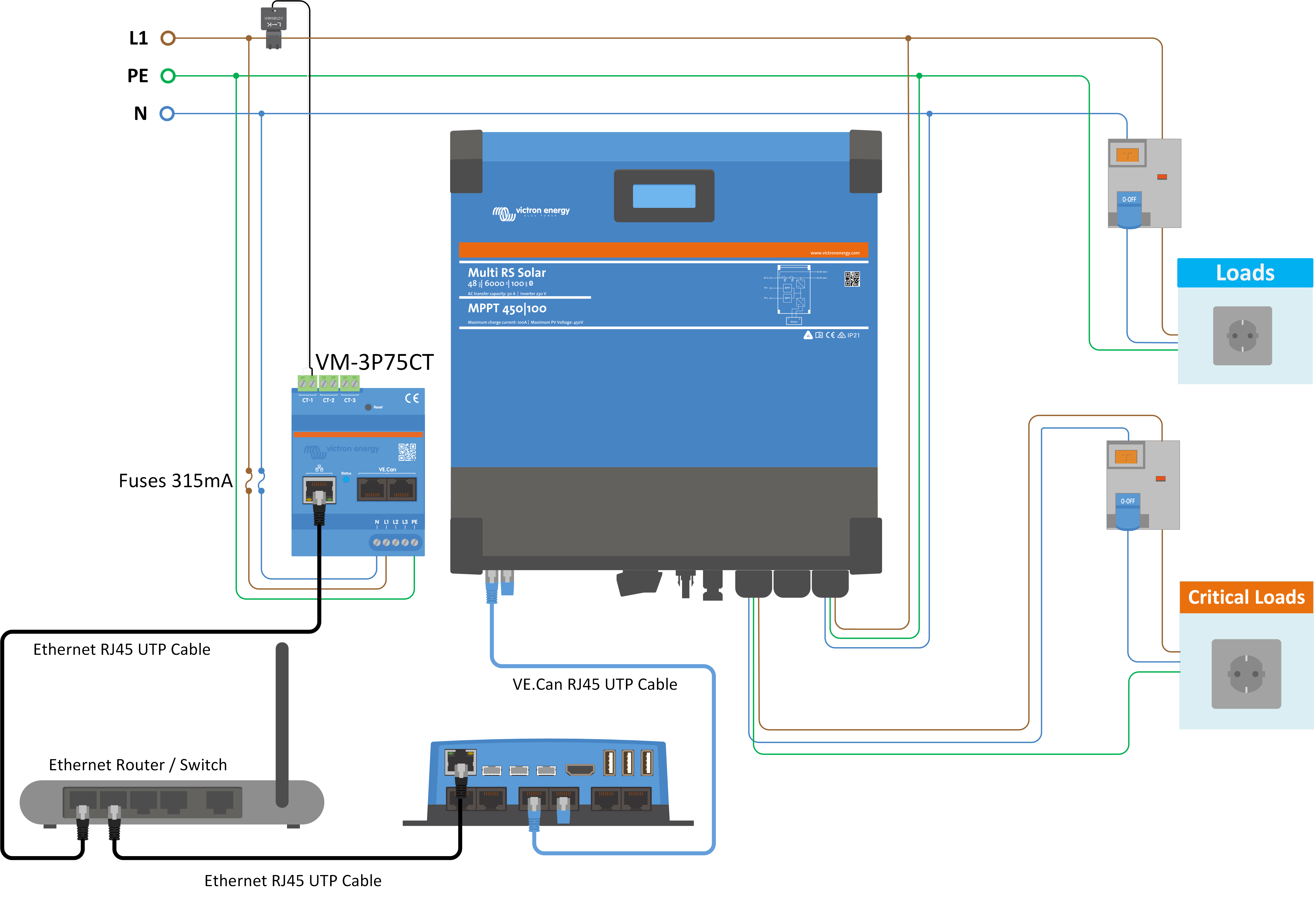

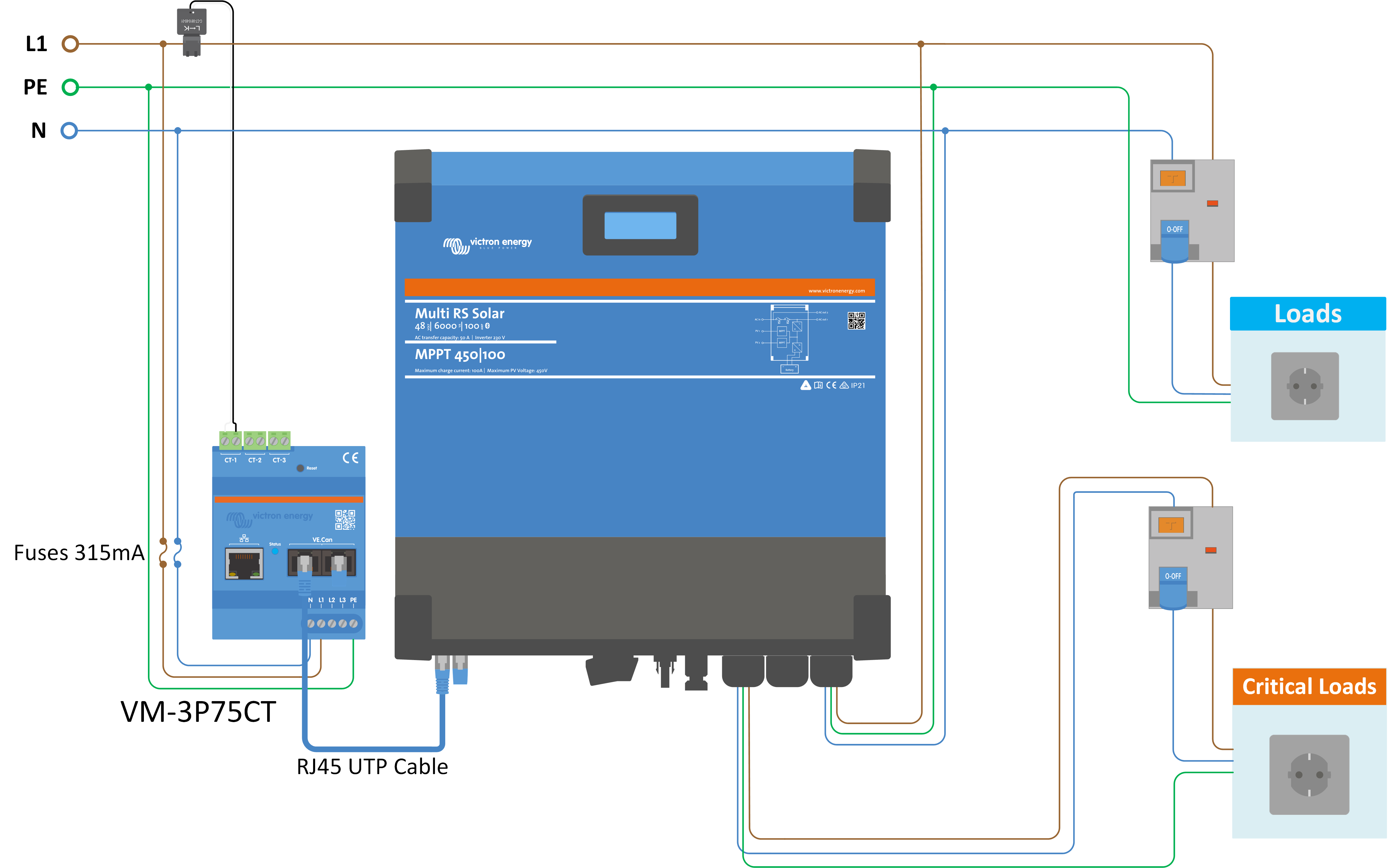

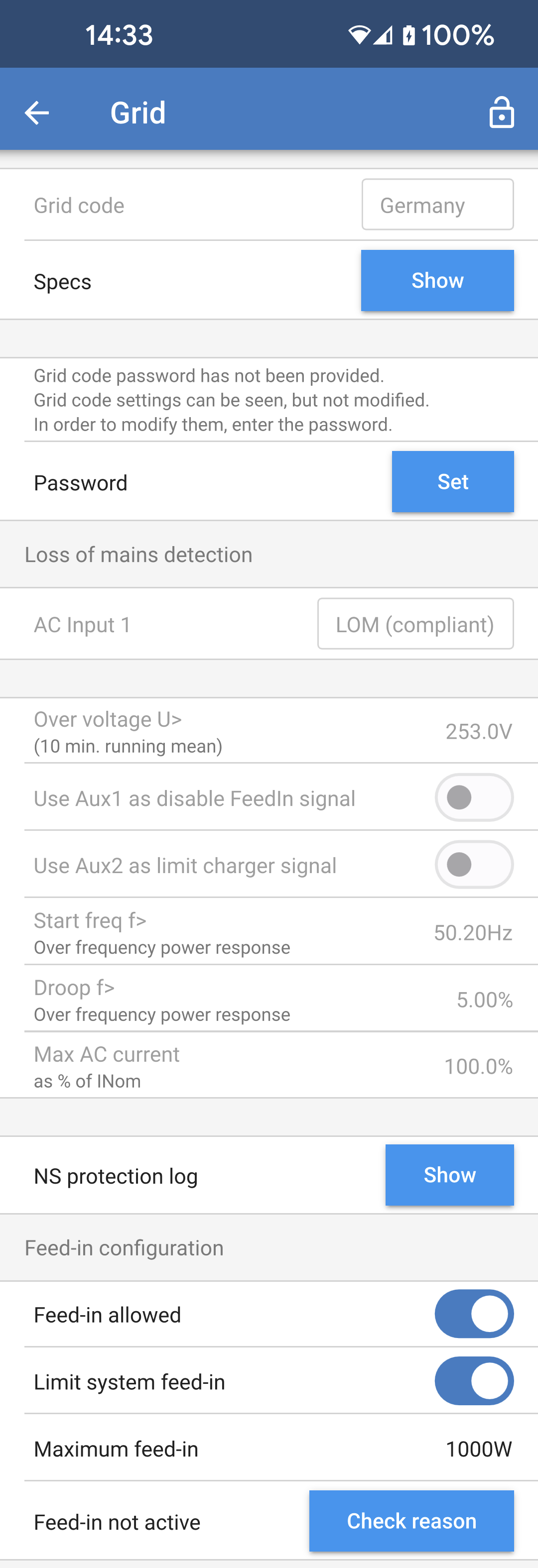

Överensstämmelse med elnätskoder är ännu inte tillgängligt för Multi RS. Export tillåts därmed inte av programvaran.

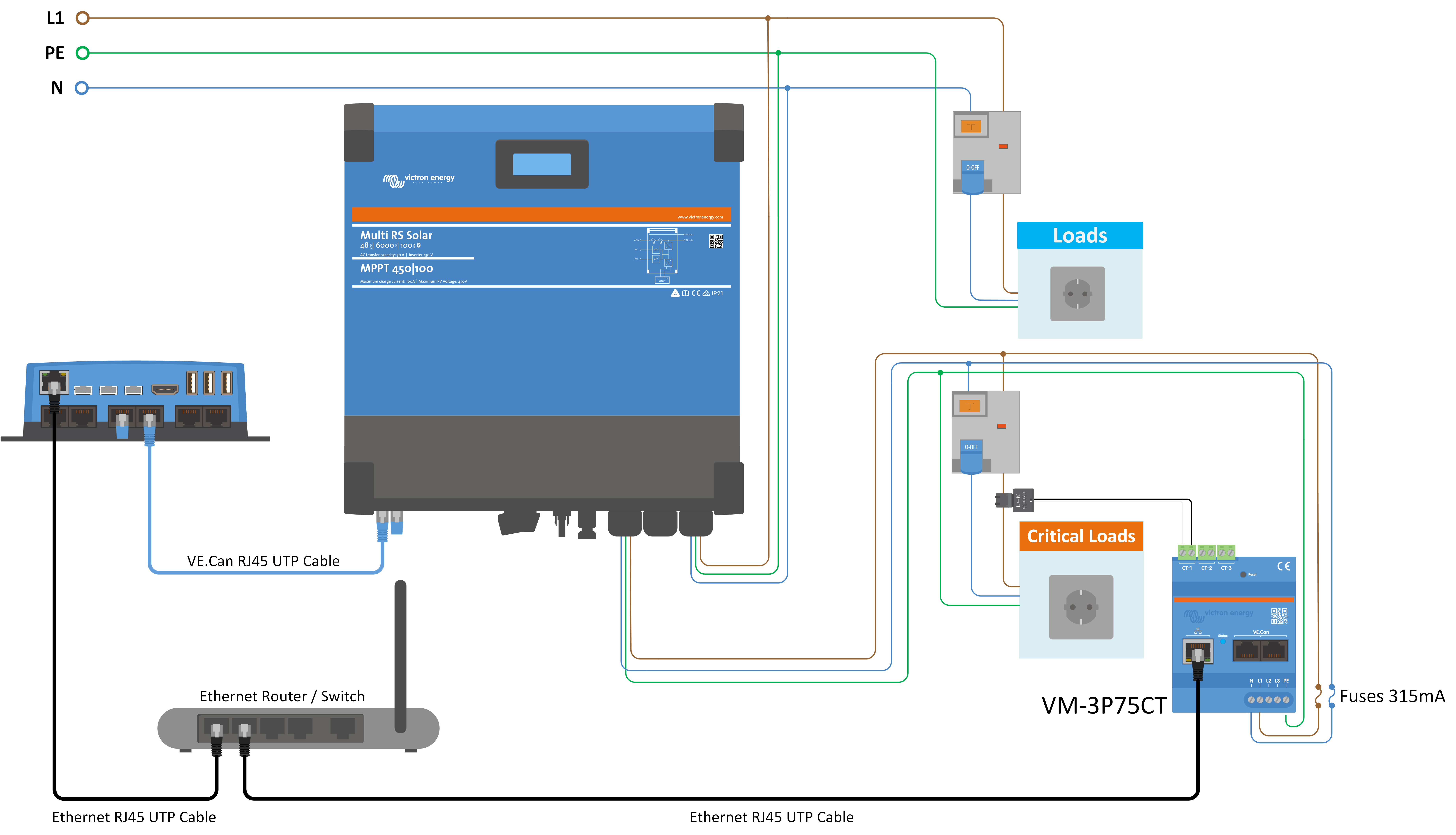

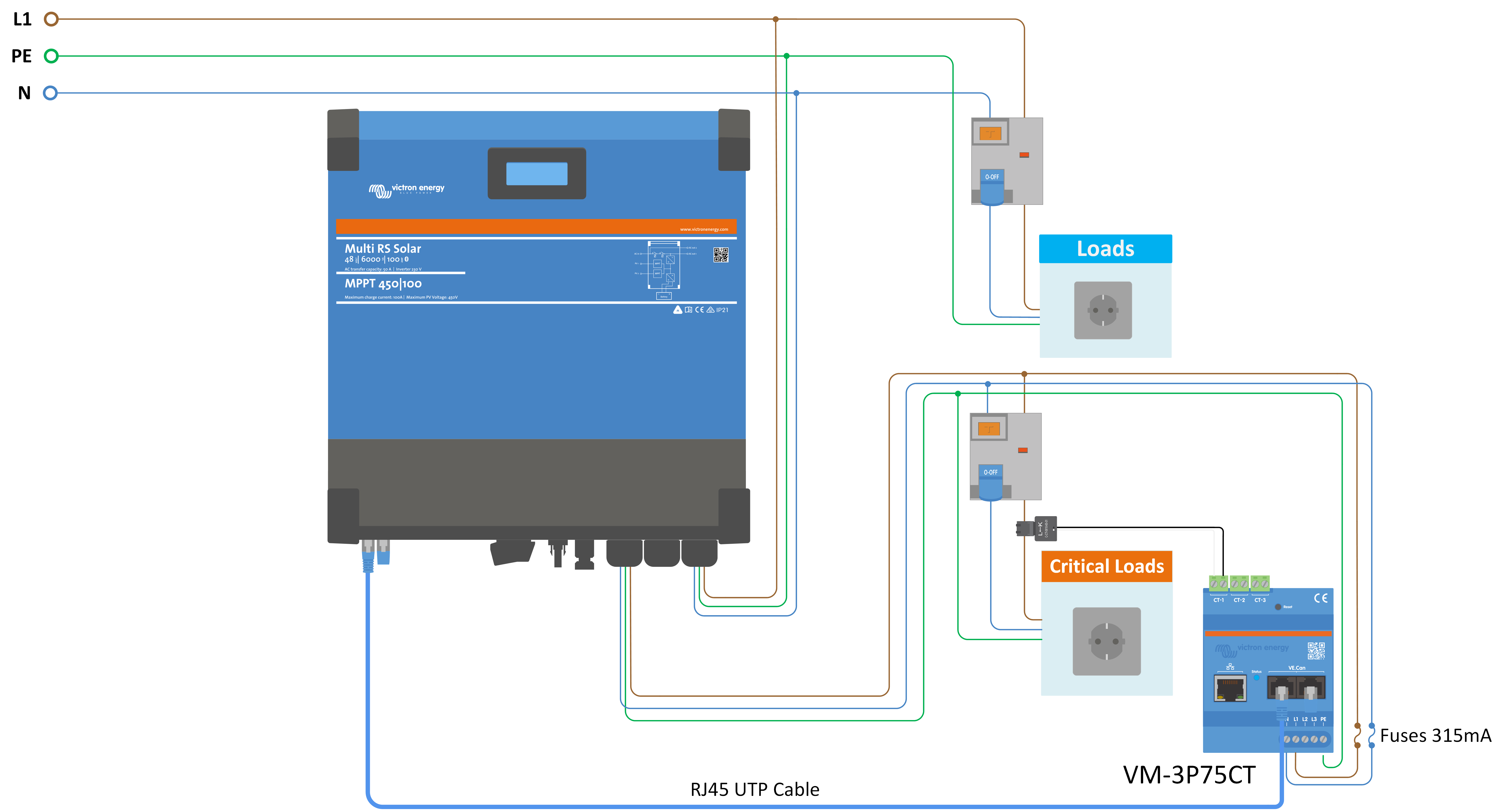

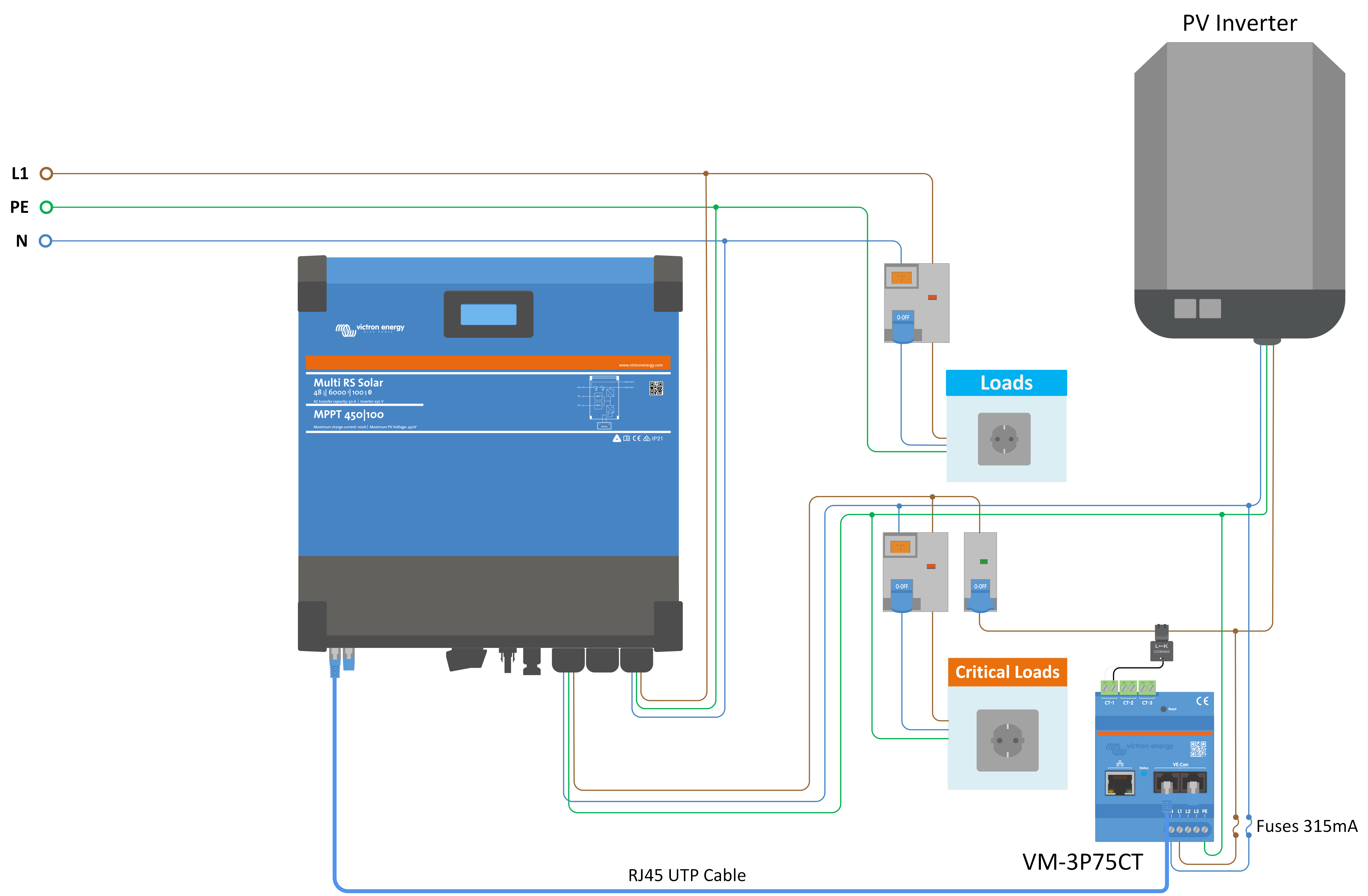

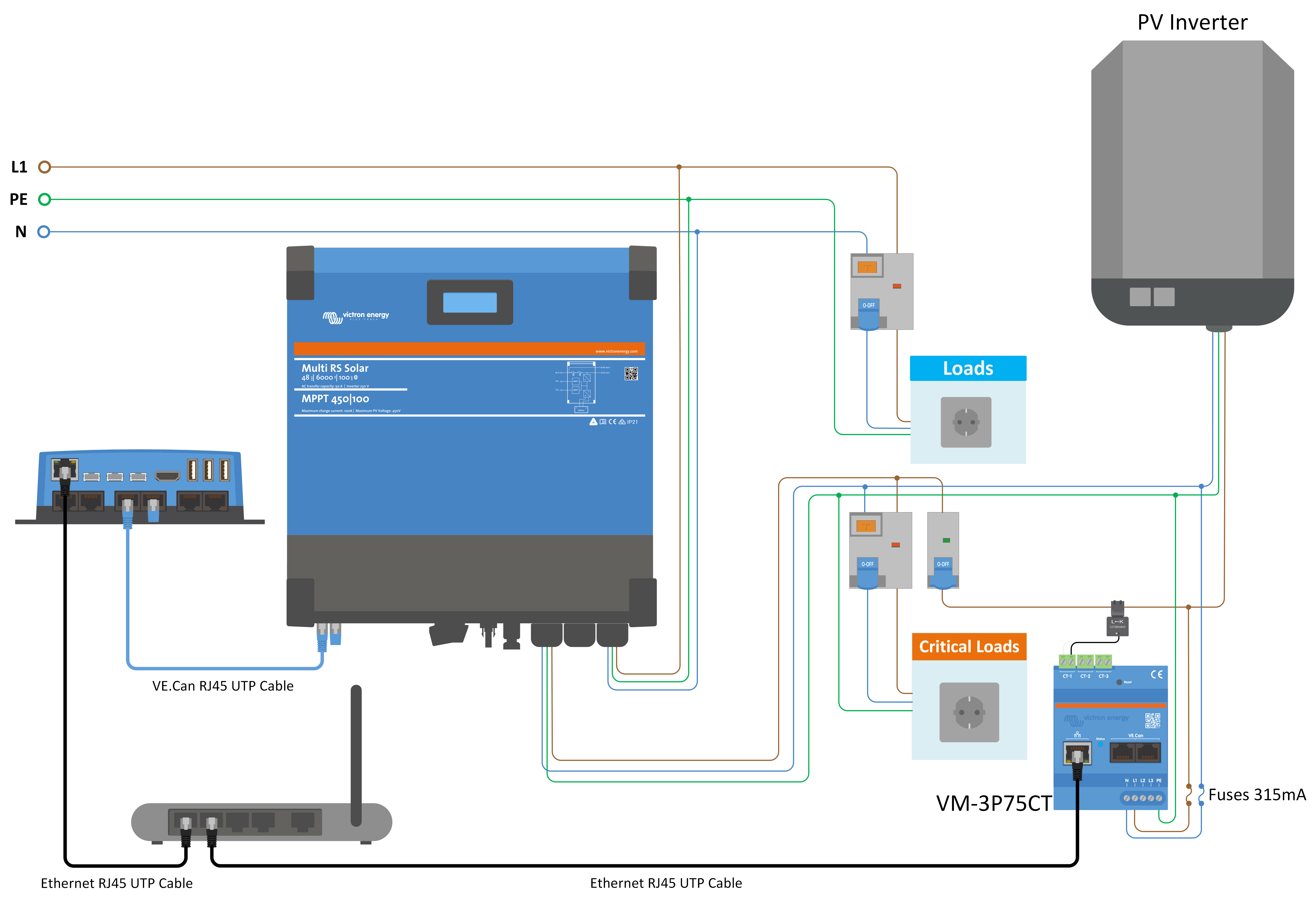

4.13. Anslutning av AC-solcellsväxelriktare
Multi innehåller ett inbyggt avkänningssystem för AC-solcellsväxelriktare. När det förekommer en återmatning av AC-solceller (ett överskott) från AC-utgångsanslutningsporten aktiverar Multi automatiskt en frekvensjustering av AC-utgången.
Även om ingen ytterligare konfigurering krävs är det viktigt att AC-solcellsväxelriktaren är korrekt konfigurerad för att svara på frekvensjusteringen genom att minska sin utgång.
Observera 1:1 regeln för AC-solcellsväxelriktarens storlek i förhållande till Multi:s storlek och att minsta batteristorlek ska tillämpas. Mer information om dessa begränsningar finns tillgängliga i AC-kopplingsmanualen och det är obligatoriskt att läsa detta dokument vid användning av en AC-solcellsväxelriktare.
Frekvensjusteringsintervallen kan inte konfigureras och omfattar en inräknad säkerhetsmarginal. När absorptionsspänningen uppnås kommer frekvensen att öka. Det är därför mycket viktigt att inkludera en DC-solcellskomponent i systemet för fullständig batteriladdning (ex. floatsteget).
Det kan vara möjligt att justera effektutgångsresponsen till flera frekvenser på din AC-solcellsväxelriktare.
Standardkonfigureringen har testats och fungerar på ett pålitligt sätt tillsammans med Fronius MG50/60-nätkodskonfigurationen.
4.14. Stora system - trefas
Varning
Trefassystem är komplexa. Vi stödjer eller rekommenderar inte att outbildade och/eller oerfarna installatörer arbetar med system i denna storlek.
Om du är ny hos Victron ber vi dig börja med små systemdesigner så att du får kännedom om all nödvändig utbildning, utrustning och programvara som krävs.
Vi rekommenderar att du anlitar en installatör som har erfarenhet med dessa mer komplexa Victron-system, både vad gäller design och idrifttagning.
Victron kan även erbjuda särskild utbildning för dessa system via distributörer genom deras regionala försäljningschefer.
Notera
VE.Can-trefasnätverk skiljer sig från VE.Bus. Vänligen läs all dokumentation i dess helhet även om du erfarenhet med stora VE.Bus-system.
Det är möjligt att blanda olika modeller av Växelriktare RS (ex. modell med solceller och utan solceller). Det är däremot inte möjligt att blanda Växelriktare RS med Multi RS.
DC- och AC-koppling
Varje enhet måste ha separata säkringar på AC- och DC-sidan. Se till att använda samma typ av säkring på varje enhet.
Det kompletta systemet måste kopplas till en enda batteribank. Vi stödjer för närvarande inte flera olika batteribanker för ett anslutet trefassystem.
Kommunikationskoppling
Alla enheter måste kedjekopplas med en VE.Can-kabel (RJ45 cat5, cat5e, eller cat6). Sekvensen för det är inte viktig.
Avslutare måste användas på båda ändarna av VE.Can-nätverket.
Temperatursensorn kan kopplas till vilken som helst i systemet. För en större batteribank är det möjligt att koppla flera temperatursensorer. Systemet använder den med högst temperatur för att fastställa temperaturkompensationen.
Programmering
Alla inställningar måste ställas in manuellt genom att ändra inställningar i varje enhet, en efter en. I nuläget stöds inte synkroniserade inställningar för alla enheter av VictronConnect.
Det finns delvis ett undantag för detta. En ändring av AC-utgångsspänningen kommer tillfälligt att föras över till andra synkroniserade enheter (för att undvika oönskad obalans i effektflödet via AC-utgången). Detta är dock inte en permanent inställningsändring och måste ändå manuellt ställas in på alla enheter om du vill ändra AC-utgångsspänningen.
Laddarinställningar (spännings- och strömbegränsningar) förbigås om DVCC är konfigurerad och om det finns en aktiv BMS-Can BMS i systemet.
Systemövervakning
Vi rekommenderar starkt att en produkt inom GX-familjen används i samspel i dessa stora system. De ger mycket värdefull information om systemets historik och prestanda.
Systemmeddelanden anges tydligt och många extrafunktioner aktiveras. Data från VRM kommer markant snabba på eventuell support om den behövs.

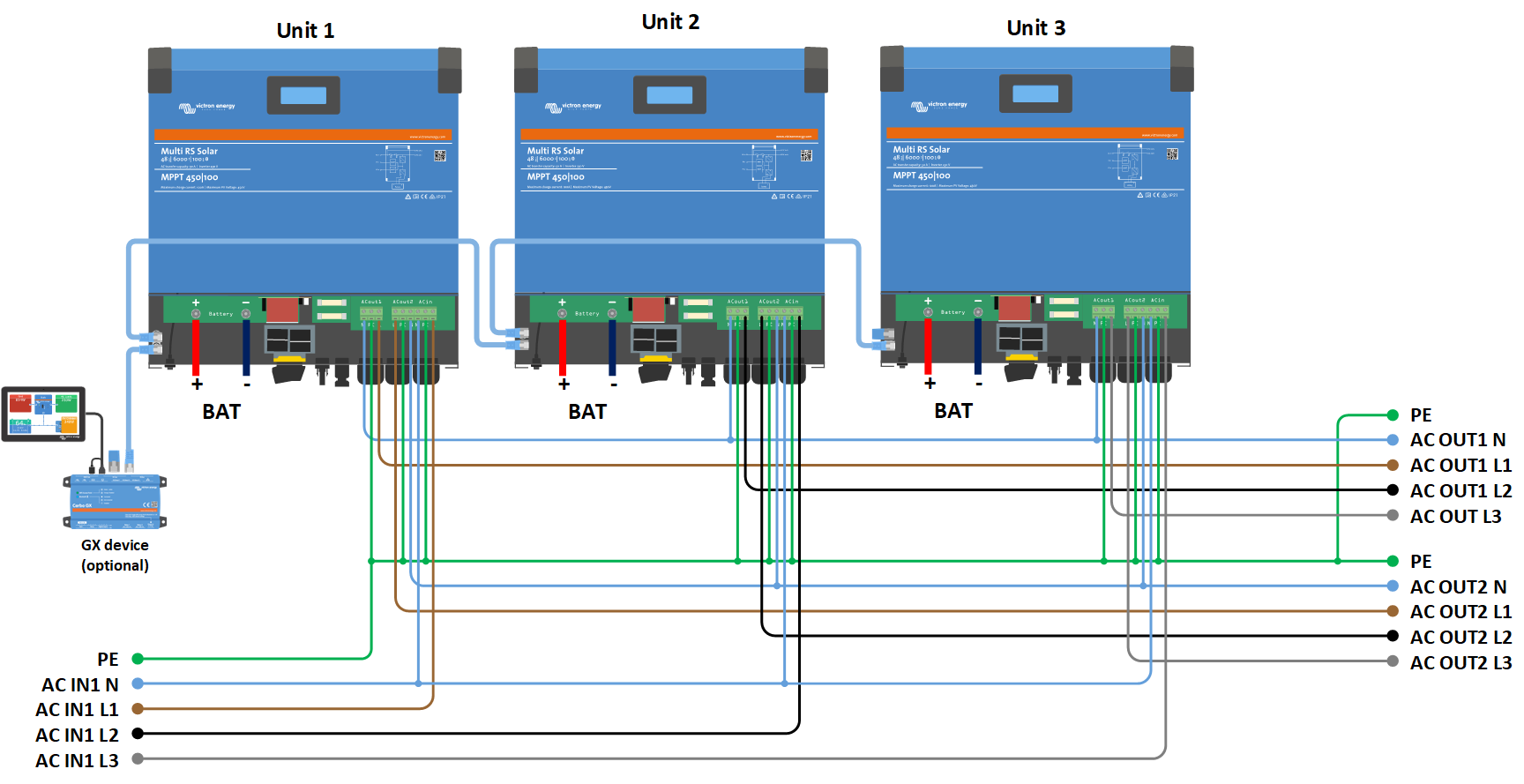

4.15. Trefasinstallation
Multi RS Solar Stödjer enfas- och trefaskonfigurering. Den stödjer i nuläget inte delad fas.
Fabriksinställningen är för fristående enfasdrift.
Om du vill programmera för trefasdrift kräver det minst tre enheter.
Den högsta systemstorleken som stödjs är sammanlagt tre enheter, med en enskild enhet på varje fas.
De måste vara anslutna till varandra via VE.Can-anslutningar med en VE-Can-avslutare (medföljer) vid bussens start och slut.
När alla enheter är anslutna till batteriet och via VE.Can måste de konfigureras.
Delta-konfigureringar stödjs inte.
För enheter i trefaskonfigurering: Våra produkter är utformade för en trefaskonfigurering av stjärntyp (Y). I en stjärnkonfigurering är alla neutrala kopplade, en så kallad: ”fördelad neutral".
Vi stödjer inte en delta-konfigurering (Δ). En delta-konfigurering har inte en fördelad neutral och kommer leda till att vissa växelriktarfunktioner inte fungerar som förväntat.
4.16. Trefasprogrammering
För att kunna konfigurera ett trefassystem måste Multi RS Solar vara korrekt installerade. Och köras med fast programvaruversion v1.13 eller senare.
Konfigureringen av ett system för trefas eller enfas görs i VictronConnect i systemmenyn.
Observera
AC-utgångseffekt kommer att kopplas från i några sekunder när du växlar systemkonfigureringsläget. Säkerställ att systemet är konfigurerat INNAN du ansluter växelriktarens AC-utgång till belastningarna.
Fabriksinställningen är fristående (en enda enhet).
För att sätta upp ett trefassystem ska du ansluta den första enheten i VictronConnect, ändra systeminställningen till trefas och sen välja korrekt fas för den enheten (L1, L2 eller L3).
Du måste göra detta individuellt för varje enhet.
Vi rekommenderar att du fysiskt markerar fronten på varje enhet samt ger den ett anpassat namn i VictronConnect som matchar den fysiska etiketten.
Knapp för att förhindra ödrift i CAN-nätverket
Den här funktionen fastställer vad systemet gör i händelse av en trasig anslutning mellan RS-enheterna och aktiverar inställningen ”Antal växelriktare i systemet” nedan. Detta är aktivt som standard.
Om tre Multi RS-enheter är konfigurerade i trefas fortsätter varje enskild enhet enbart att fungera om den som minst ser en annan enhet. Den här funktionen är endast relevant tillsammans med funktionen ”Fortsätt med frånvarande fas”.
Antal växelriktare i systemet
Ange antalet RS-enheter som är installerade i systemet. Detta ska ställas in på tre för ett Multi RS-system i trefas.
Om CAN-anslutningen bryts mellan två enheter delas nätverket upp i segment. Den här inställningen används för att fastställa det största och för att stänga ner det mindre segmentet för att förhindra dem från att fortsätta osynkroniserat på egen hand.
Observera att om du inaktiverar alternativet ”Fortsätt med frånvarande fas” förbigås det här beteendet på ett sådant sätt att det alltid säkerställer att alla tre faser är strömförsedda hela tiden, vilket innebär att en trasig CAN-anslutning i en trefasinställning stänger ner alla enheter.
Lägsta antal växelriktare för att starta
Lägsta antal växelriktare som måste vara närvarande per fas när ett system startas.
Inställd på 1 betyder att alla tre enheter i ett Multi RS-system i trefas måste vara närvarande för att kunna starta.
Notera
Dessa systeminställningar måste programmeras individuellt och ställas in korrekt på alla anslutna växelriktare för synkroniserad drift.
Anmärkning om redundans och kontinuerlig utgång under uppdateringar av fast programvara
Ett trefassystem kan uppdatera den fasta programvaran utan att förlora effekt på AC-utgången.
Säkerställ att det finns en stabil AC-ingång tillgänglig när du påbörjar uppdateringen och den enhet som uppdateras kommer då att växla till AC-passthru-läge.
Den AC-synkroniseringsmekanism som används för trefasdrift har en inbäddad ”protokollversion”.
Enheter kan fungera tillsammans även med olika fasta programvaruversioner om de körs med samma protokollversion.
Detta möjliggör kontinuerlig oavbruten försörjning även under uppdatering av fast programvara eftersom enheterna uppdateras individuellt en i taget, medan de andra fortsätter att synkronisera och tillhandahålla en stabil AC-utgång.
Om Victron behöver ändra protokollversionnumret anges det tydligt i programvarans ändringslogg. Läs alltid den innan du uppdaterar.
Om det är flera protokollversioner som körs på samma VE.Can-buss kommer alla enheter ange fel #71 tills de är uppdaterade till samma version.
Fortsätt med frånvarande fas
Det är möjligt att konfigurera att system så att om en enhet är offline (t.ex. på grund av att den har fysiskt stängts av eller att programvaran uppdateras om det inte finns någon nätanslutning för att tillåta pass-thru) kan de andra enheterna fortsätta att köras och tillhandahålla AC-utgångseffekt till sina respektive faser.
Som standard är ”fortsätt med frånvarande fas” inaktiv. Om du stänger av en enhet med den fysiska brytaren kommer enheten att stängas av. Om enheten är en av tre enheter i ett trefassystem kommer även de andra två att stängas av.
Om ”Fortsätta med frånvarande fas” är aktiverad och det lägsta antalet enheter är tillräckligt kommer utgången till de andra faserna att fortsätta även om den är nere på färre faser än vad som är inställt.
Konfigureringsalternativet ”Fortsätta med frånvarande fas” SKA INTE aktiveras om det finns särskilda trefasbelastningar anslutna som kräver att alla tre synkroniserade faser är i drift (som en trefaselmotor.
I den situationen ska ”Fortsätta med frånvarande fas” fortsätta vara inaktiv enligt standardinställningen.
Varning
Om du försöker köra en trefasbelastningen med endast två faser i drift kan det leda till skador på din utrustning.
Varning
Om du har konfigurerat systemet att fortsätta driften med en fas frånvarande, och det föreligger ett problem med VE.Can-kommunikationen mellan enheterna (som att kabeln är skadad) fortsätter enheterna att fungera men de synkroniserar inte sina utgångsvågformer.
Systeminstans
Enheter med samma instansnummer fungerar tillsammans på AC-sidan.
En ändring av systeminstansinställningen tillåter flera grupper av växelriktare att vara på samma VE.Can-buss, men inte synkroniserade och segmenterade i olika AC-utgångar, utan interferens.
Fortsätt med samma programmeringsinställningar på resten av enheterna.
Kända problem
”UPS-funktion” är för känslig i trefasdrift jämfört med fristående drift. Inaktivera UPS-funktionen om Multi-enheten stängs av ofta från AC-ingången.
Laddningsströmmar är ännu inte balanserade över de tre faserna när laddaren är i spänningskontrollerat läge.
