9. Bilaga
9.1. Bilaga A: Anslutningsöversikt
|  |
Användarens in- eller utgångskontakt sitter på den nedre vänstra sidan av anslutningsområdet. Diagrammet visar tre perspektiv. Vänster sida - Topp - Höger sida
| Nummer | Anslutning | Beskrivning |
|---|---|---|
| 1 | Relä_NEJ | Programmerbart relä Normalt öppen anslutning |
| 2 | AUX_IN - | Vanlig negativ för programmerbara extraingångar |
| 3 | AUX_IN1+ | Programmerbar extraingång 1 positiv anslutning |
| 4 | AUX_IN2+ | Programmerbar extraingång 2 positiv anslutning |
| 5 | REMOTE_L | Fjärrkontakt på/av Låg |
| 6 | REMOTE_H | Fjärrkontakt på/av Hög |
| 7 | RELAY_NC | Programmerbart relä Normalt stängd anslutning |
| 8 | RELAY_COM | Programmerbart relä vanlig negativ |
| 9 | TSENSE - | Temperatursensor negativ |
| 10 | TSENSE + | Temperatursensor positiv |
| 11 | VSENSE - | Spänningssensor negativ |
| 12 | VSENSE + | Spänningssensor positiv |
9.2. Bilaga B : Blockdiagram

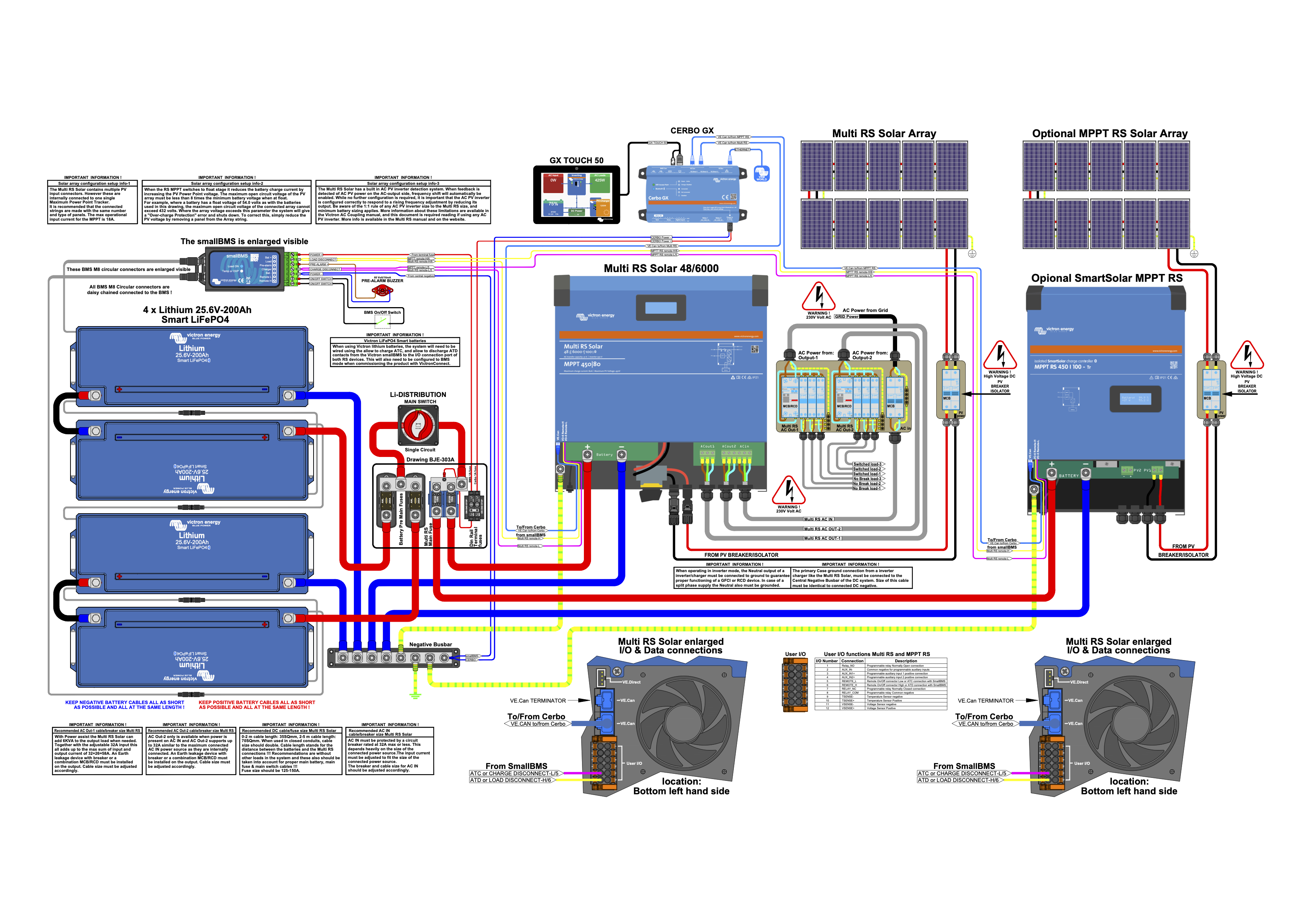

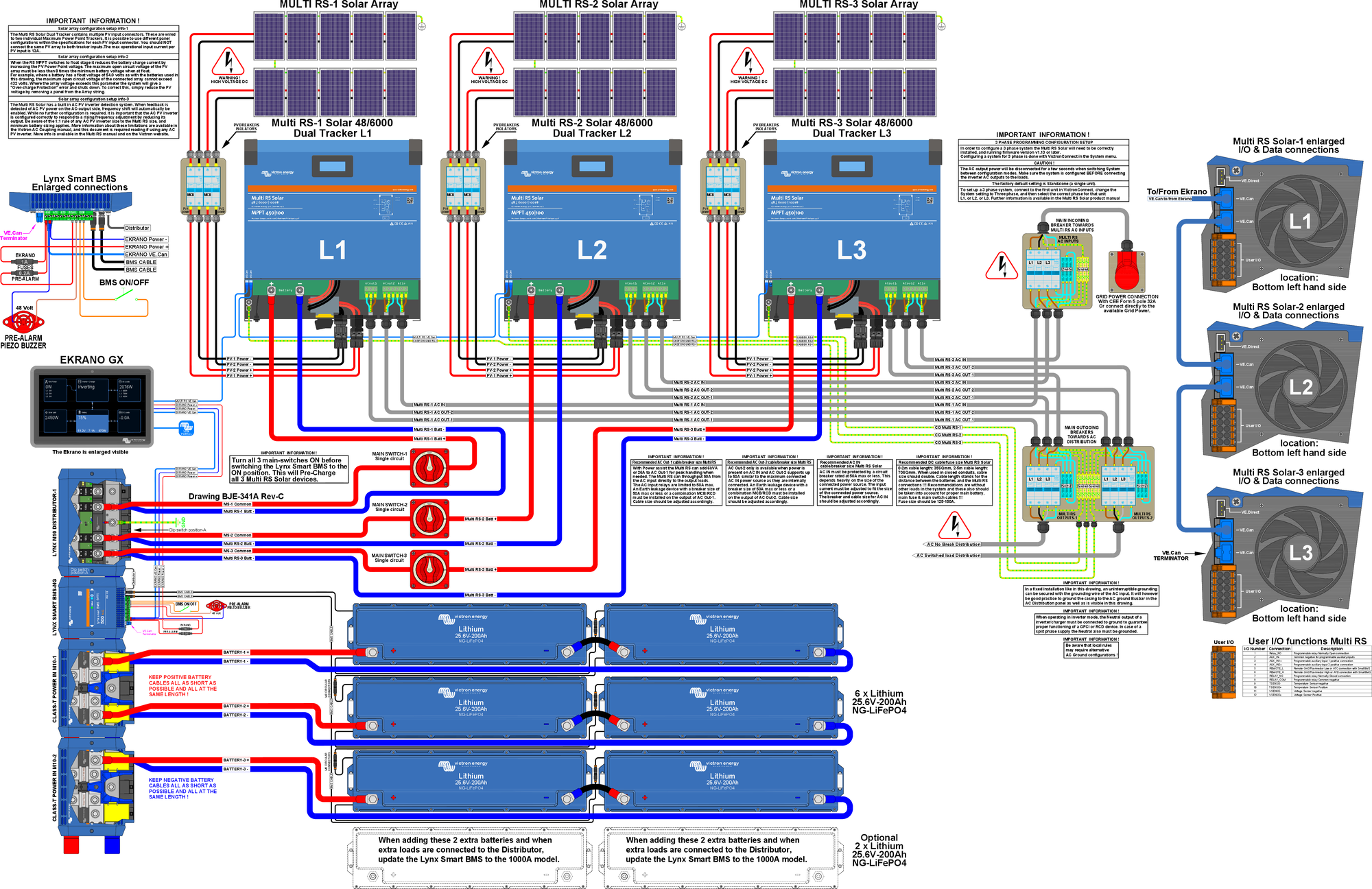

9.3. Bilaga C: Exempel på kopplingsschema


Se här för högsta upplösning och aktuella diagram - https://www.victronenergy.se/inverters-chargers/multi-rs-solar#system-schematic
9.4. Bilaga D: Dimensioner
