Multi RS19 Solar

PowerControl & PowerAssist

Ja

Transferschalter

50 A

Maximaler Wechselstromeingang und Durchgangsstrom

50 A

WECHSELRICHTER

DC-Eingangsspannungsbereich (1)

38 – 62 V

AC-Ausgang (2)

Ausgangsspannung: 230 VAC ± 2 %

Frequenz: 50 Hz ± 0,1 % (1)

Maximaler Dauerstrom des Wechselrichters: 25 A AC

Kontinuierliche Ausgangsleistung bei 25 °C

Steigt linear von 4600 W bei 46 VDC auf 5200W bei 52 VDC

Kontinuierliche Ausgangsleistung bei 40 °C

4500 W

Kontinuierliche Ausgangsleistung bei 65 °C

3000 W

Spitzenleistung (3)

9k W für 3 Sekunden

7 kW für 4 Minuten

Kurzschlussausgangsstrom

45 A

Max. Überstromschutz des Wechselstromausgangs

30 A

Max. Wirkungsgrad

96,5 % bei 1 k W Last

94 % bei 5 k W Last

Null-Last-Leistung

20 W

Abschalten bei schwacher Batterie

37,2 V (verstellbar)

Neustart bei schwacher Batterie

43,6 V (verstellbar)

SOLAR

Maximale Gleichspannung (4)

450 V

Anlaufspannung

120 V

MPPT-Spannungsbereich

65 – 450 V

Maximale betriebliche PV-Eingangsstrombegrenzung

12 A

Max. Kurzschlussstrom der Solaranlage

16 A

Maximale DC-Solarladeleistung

6000 W total - 3000 W per tracker

Erdschlussauslösepegel

30 mA

Isolationsausfallpegel

(Erkennung vor Inbetriebnahme)

100 kΩ

LADEGERÄT

Wechselstrom-Eingang

Eingangsspannungsbereich: 187–265 VAC

Eingangsfrequenz: 45–65 Hz

Nennspannung 230 Vac

Nennfrequenz: 50 Hz

AC-Einschaltstrom N. z.

ICW- und IPK-Voraussetzungen

ICW: 500 A bei 0,1 s und IPK: 2 kA

Programmierbarer Ladespannungsbereich (5)

36 - 60 V

Ladespannung „Konstantspannung“

Standardeinstellung: 57,6 V (verstellbar)

„Erhaltungs“-Ladespannung

Standardeinstellung: 55,2 V (verstellbar)

Maximale Wechselstromladeleistung (6)

88 A @ 57,6 V

Gesamter maximaler kombinierter Ladestrom (AC + PV)

100 A

Batterie-Temperaturfühler

Mitgeliefert

Batteriespannungssensor

Ja

ALLGEMEINES

Parallelschaltung und Drei-Phasen-Betrieb

3 Phase supports 1 unit per phase. Parallel not supported.

Zusatzausgang (AC-out-2) (7)

Ja

Programmierbares Relais   (8)

Ja

Schutz   (9)

a - g

Datenkommunikation (10)

VE.Direct port, VE.Can port, BMS Can port & Bluetooth

Bluetooth-Frequenz

2402 - 2480 MHz

Bluetooth-Leistung

4 dBm

Allgemeiner Zweck analog/digital im Anschluss

Ja, 2x

Ferngesteuerte Ein-/ Aus-Schaltung

Ja

Betriebstemperaturbereich

-40 bis +65 °C (Gebläse-Lüftung)

Maximale Höhe

2000 m

Feuchte (nicht kondensierend)

max 95 %

Erdungssystem

Nur TN, TT

GEHÄUSE

Material & Farbe

Stahl, blau R AL 5012

Schutzklasse

IP20

Schutzklasse: I

Batterie- Anschluss

Amphenol SurLok Plus - 5.7mm size - 120 A

PV-Verbindung

2 strings, each with positive and negative MC4

230 VAC Anschluss

Spring-cage 10 mm² (solid wire), 6 mm² (stranded wire).

Gewicht

12.2 kg

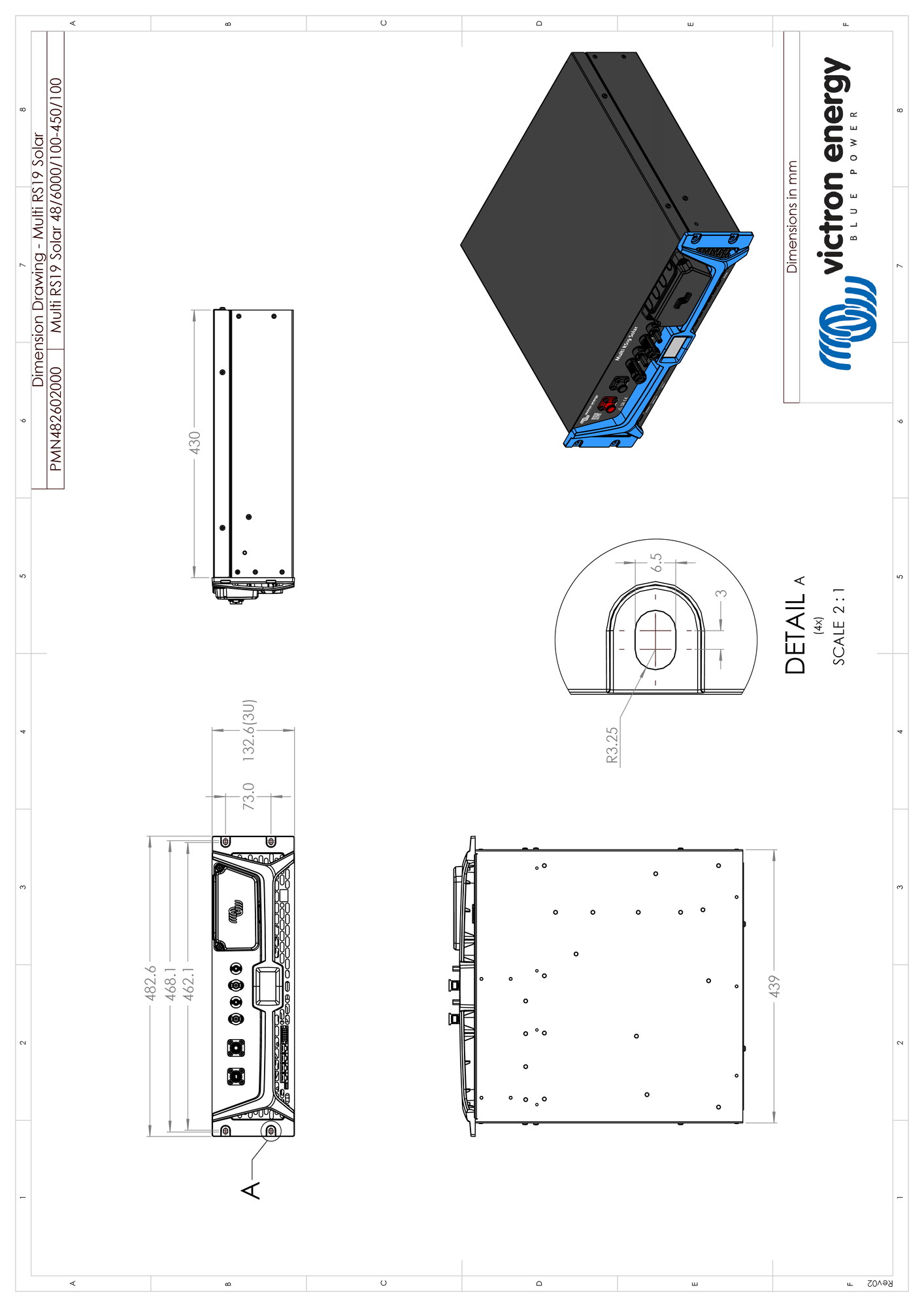

Abmessungen (HxBxT)

133 x 483 x 430

NORMEN

Sicherheit

EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

IEC 62040, IEC 62477

Emissionen, Immunität

EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3

IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Verschmutzungsgrad 2

Überspannungskategorie

Batterie: OVC I

PV-Anschluss: OVC II

AC-Eingang/AC-Ausgang: OVC III

UPS-Spezifikation

Eingang: 230 VAC, 46 A, 50 Hz

Ausgang: 230 VAC, 26 A, 50 Hz, 6 kVA / 5 kW

Schutzvorrichtung (Eingang und Ausgang): Stromkreisunterbrecher mit maximal 50 A

1) Die Mindestspannung beim Einschalten beträgt 41 VDC. Überspannung – unterbrechen 65,5 V

2) Lässt sich auf 240 VAC und 60 Hz anpassen

3) Spitzenleistung und Dauer hängen von der Starttemperatur des Kühlkörpers ab. Die angegebenen Zeiten gelten für ein kaltes Gerät.

4) Die maximale PV-Spannung sollte das 8-fache der Erhaltungsspannung der Batterie nicht überschreiten. Beispiel: Bei einer Batteriespannung von 50 V sollte die maximale PV-Spannung 8 x 50 = 400 V nicht überschreiten.

5) Der Sollwert für das Ladegerät Erhaltungsladung und Konstantspannung) kann auf maximal 60 V eingestellt werden. Die Ausgangsspannung an den Anschlüssen des Ladegeräts kann aufgrund der der Kompensation von Temperatur und Spannungsabfall über die Kabel der Batterie höher sein. Der maximale Ausgangsstrom reduziert sich linear von vollem Strom bei 60 V auf 5A bei 62 V reduziert. Die Spannung für den Zellenausgleich kann auf maximal 62 V eingestellt werden, der Prozentsatz des Zellenausgleichs auf maximal 6 %.

6) Der maximale Ladestrom aus Wechselstromquellen hängt von der Eingangsspannung und dem Batteriestrom ab. Bei einer Eingangsspannung von 230 V, einer Batteriespannung von 57,6 V und einer Umgebungstemperatur von 25 °C beträgt der maximale Ladestrom 88 A. Weitere Einzelheiten hierzu finden Sie im Handbuch, Abschnitt Beschränkungen.

7) AC-out-2 ist direkt mit dem AC-Eingang verbunden und für nicht kritische Lasten vorgesehen. Die Last an AC-out-2 wird von PowerControl & PowerAssist berücksichtigt.

8) Programmierbares Relais für Sammelalarm, Gleichstromunterspannung und Start/Stopp-Funktion des Generators. Gleichstromleistung: 4 A bis zu 35 VDC und 1 A bis zu 70 VDC

9) Schutzschlüssel: a) Ausgangskurzschluss b) Überlast c) Batteriespannung zu hoch d) Batteriespannung zu niedrig e) Temperatur zu hoch f) 230 VAC am Wechselrichterausgang g) Solar-Erdschluss.

10) Derzeit nicht mit VE.Smart Networks kompatibel. Die Verbindung zu einem GX-Gerät (z. B. Cerbo GX) muss über die VE.Can-Schnittstelle erfolgen. Die VE.Direct-Schnittstelle ist für die Verbindung mit dem GlobalLink 520 vorgesehen.

11) Die Verbindung zum Victron VM-3P75CT Energy Meter muss über VE.Can oder Ethernet hergestellt werden. Bitte vermeiden Sie Zwischenverbindungen über WiFi zwischen dem Energy Meter und dem GX-Gerät, da WiFi zu Verzögerungen führen und die Zuverlässigkeit beeinträchtigen kann.
