Manuel du chargeur solaire MPPT

Lorsque la batterie est pleine, le chargeur solaire s’arrête ou réduit considérablement son courant de charge. Ceci est particulièrement évident lorsque les charges consommatrices CC ne sont pas alimentées par la batterie. Il est important de noter que ce comportement est normal et qu’il ne s’agit pas d’un défaut.

Sachez que le chargeur solaire peut détecter que la batterie est complètement chargée alors qu’elle ne l’est pas. Cela se produit si les tensions de charge sont réglées trop bas, ce qui fait que le chargeur passe prématurément de la phase d’absorption à la phase Float. Voir le chapitre Réglages de la batterie trop bas.Réglages de la batterie trop bas

Pour assurer une charge correcte de la batterie, il est essentiel de bien connecter la batterie.

Sachez que si le chargeur solaire fonctionne sans batterie, il peut sembler connecté, affichant la tension de la batterie et le niveau de charge dans l’application VictronConnect, mais le courant de charge sera négligeable ou nul.

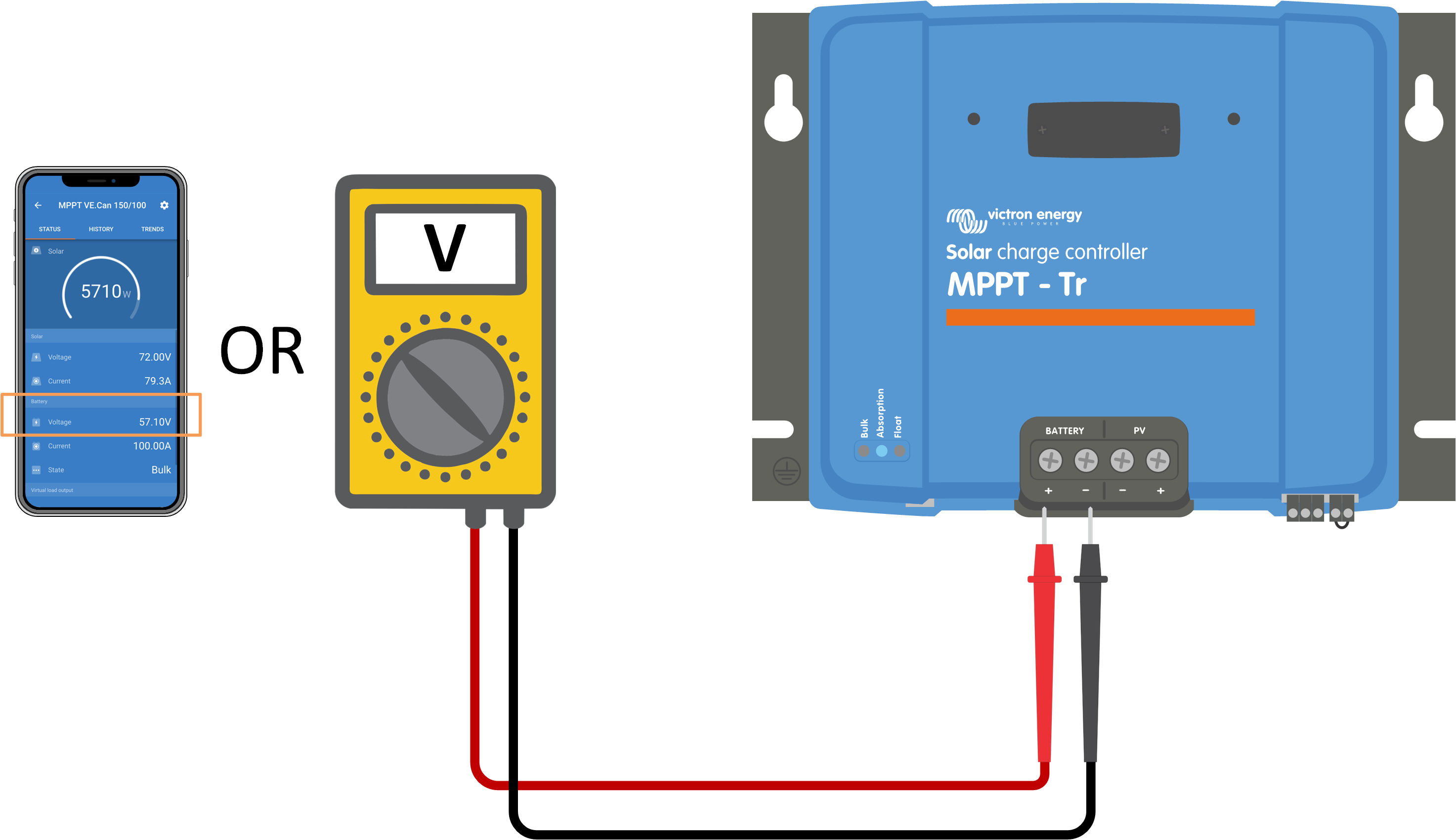

Vérification de la tension de la batterie
Phase 1	Utilisez l’application VictronConnect, un écran connecté ou un dispositif GX pour lire la tension de la batterie du chargeur solaire. Vous pouvez également utiliser un multimètre pour mesurer la tension de la batterie aux bornes du chargeur solaire.
Phase 2	Utilisez un multimètre pour mesurer la tension aux bornes de la batterie.
Phase 3	Comparez les deux tensions.
Phase 4	En cas de différence de tension, recherchez la raison de cette différence en traçant le chemin entre le chargeur solaire et la batterie afin d’en identifier la cause. Vérifiez et confirmez que tous les câbles sont correctement raccordés et qu’il n’y a pas d’erreurs de câblage. Vérifiez si toutes les connexions des câbles sont correctement serrées en tenant compte des niveaux de couple maximal permis. Vérifiez que toutes les cosses ou bornes des câbles ont été serties correctement. Vérifiez les fusibles et les disjoncteurs. Note Si vous rencontrez un fusible grillé, assurez-vous que la polarité de la batterie a été correctement câblée avant de remplacer le fusible. Consultez le chapitre Polarité inversée de la batterie..

Une polarité inversée se produit lorsque les câbles positif et négatif de la batterie sont accidentellement intervertis. Cela signifie que la borne négative de la batterie est raccordée à la borne positive du chargeur solaire et que la borne positive de la batterie est raccordée à la borne négative du chargeur solaire.

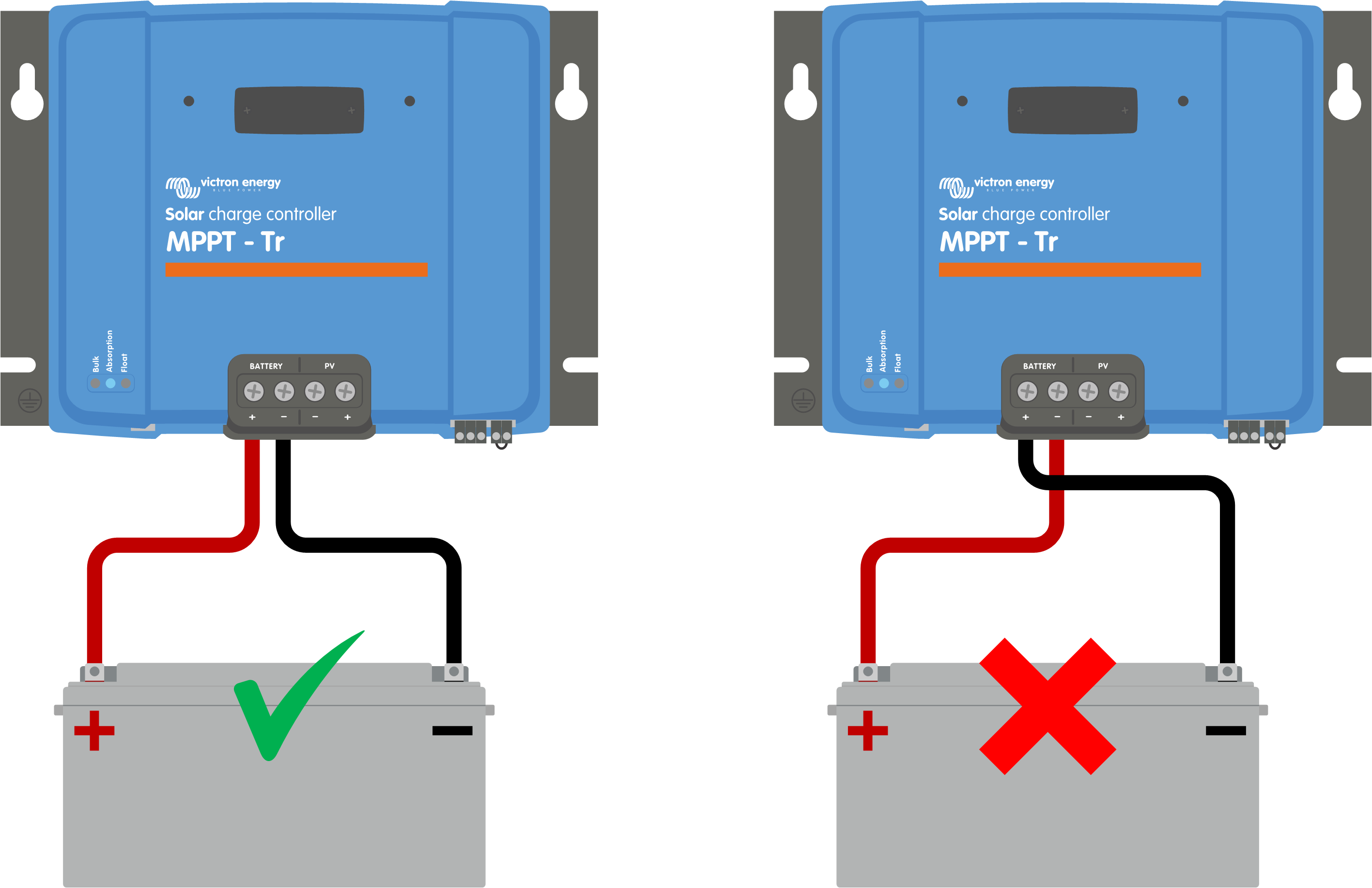

Exemples de polarité correcte et incorrecte (inversée) de la batterie.

L’inversion de la polarité de la batterie peut potentiellement endommager le chargeur solaire, en faisant sauter son fusible interne pour une protection à sécurité intégrée. Ce fusible peut sauter avant le fusible externe du câble de la batterie. Toutefois, veuillez noter que le fusible interne est situé dans une zone non réparable et qu’il ne peut être ni remplacé ni réparé. Si cela se produit, le chargeur solaire doit être considéré comme défectueux.

Le chargeur solaire n’est pas protégé contre l’inversion de la polarité de la batterie, et tout dommage en résultant n’est pas couvert par la garantie.

Si la tension et le courant de charge du chargeur solaire sont nettement inférieurs aux niveaux recommandés par le fabricant, le processus de charge de la batterie peut devenir inadéquat ou excessivement lent. Une configuration incorrecte peut être un facteur contributif, notamment :

Application VictronConnect affichant la tension de la batterie (système), le courant de charge et les paramètres de tension de charge.

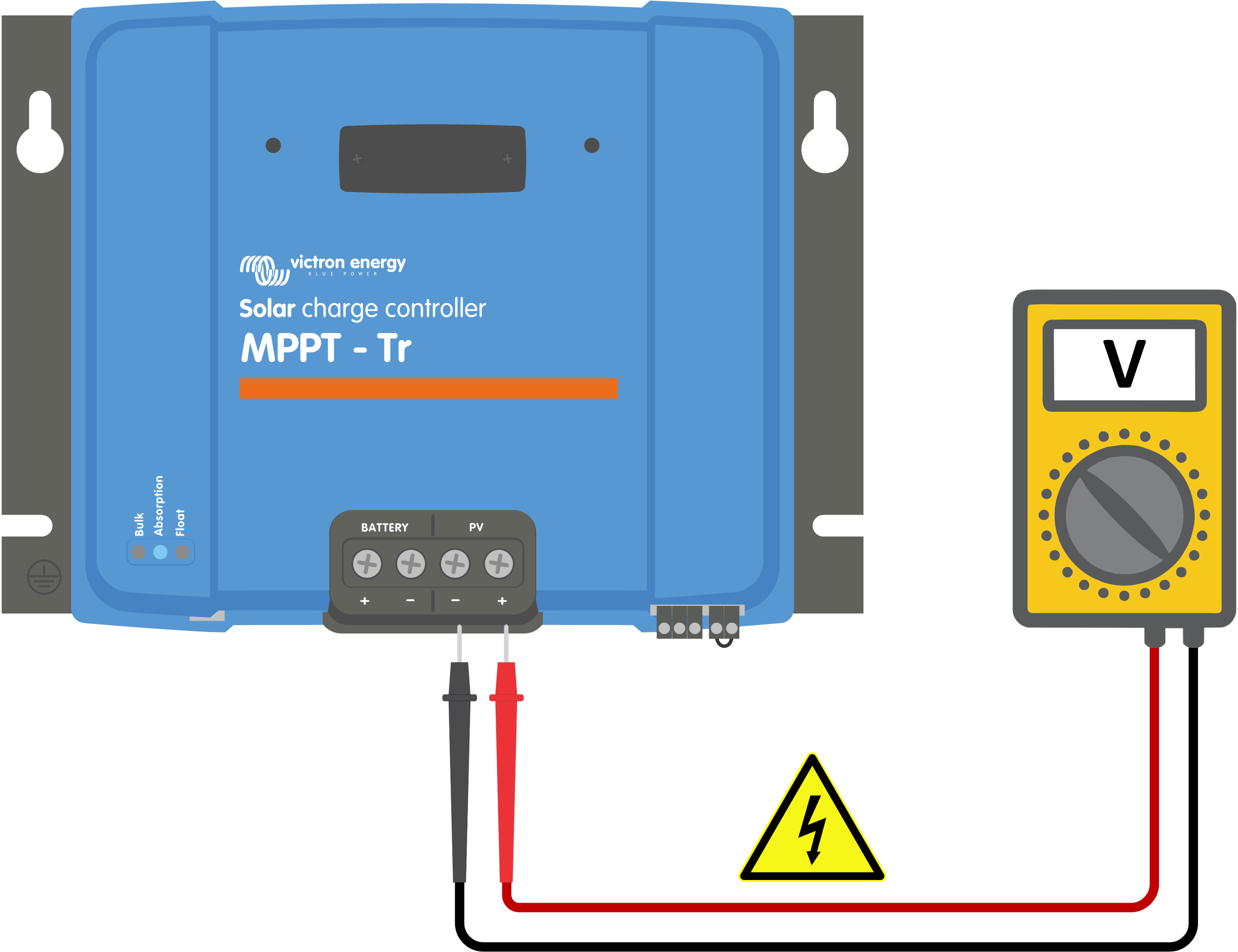

La tension PV doit toujours rester dans la limite nominale maximale du chargeur solaire, comme indiqué dans le nom du produit, la plaque signalétique et Spécifications techniques. Le chargeur solaire peut être endommagé en fonction de la tension PV, et il est important de noter que de tels dommages ne sont pas couverts par la garantie.

Si la tension PV dépasse la tension PV nominale maximale, le chargeur solaire cessera de charger, affichant une erreur de surtension #33 avec un clignotement rapide des voyants absorption et float. La charge ne reprend que lorsque la tension PV chute de 5 V en dessous de la tension nominale maximale.

Lors des enquêtes sur les problèmes de haute tension, il est essentiel d’examiner l’application VictronConnect, l’affichage du chargeur solaire et l’historique du dispositif GX. Vérifiez la tension PV la plus élevée enregistrée chaque jour (Vmax), ainsi que les avertissements de surtension antérieurs.

Pour éviter tout problème, vérifiez la tension nominale en circuit ouvert (Voc) du parc PV et assurez-vous qu’elle est inférieure à la tension nominale maximale du chargeur solaire. Utilisez le calculateur de dimensionnement MPPT sur la page du Chargeur solaire. Pour les parcs photovoltaïques situés dans des climats froids ou avec des températures nocturnes proches de ou inférieures à 10 °C, il est essentiel d’envisager une éventuelle augmentation de la puissance (supérieure à la Voc nominale). En règle générale, il convient de conserver une marge de sécurité supplémentaire de 10 %.

Indication d’erreur #33 de l’application VictronConnect sur l’écran d’état et l’écran d’historique.

Lorsque le chargeur solaire est installé conformément aux spécifications publiées, une protection interne protège l’entrée PV contre l’inversion de la polarité PV et aucune erreur n’est affichée dans ce cas.

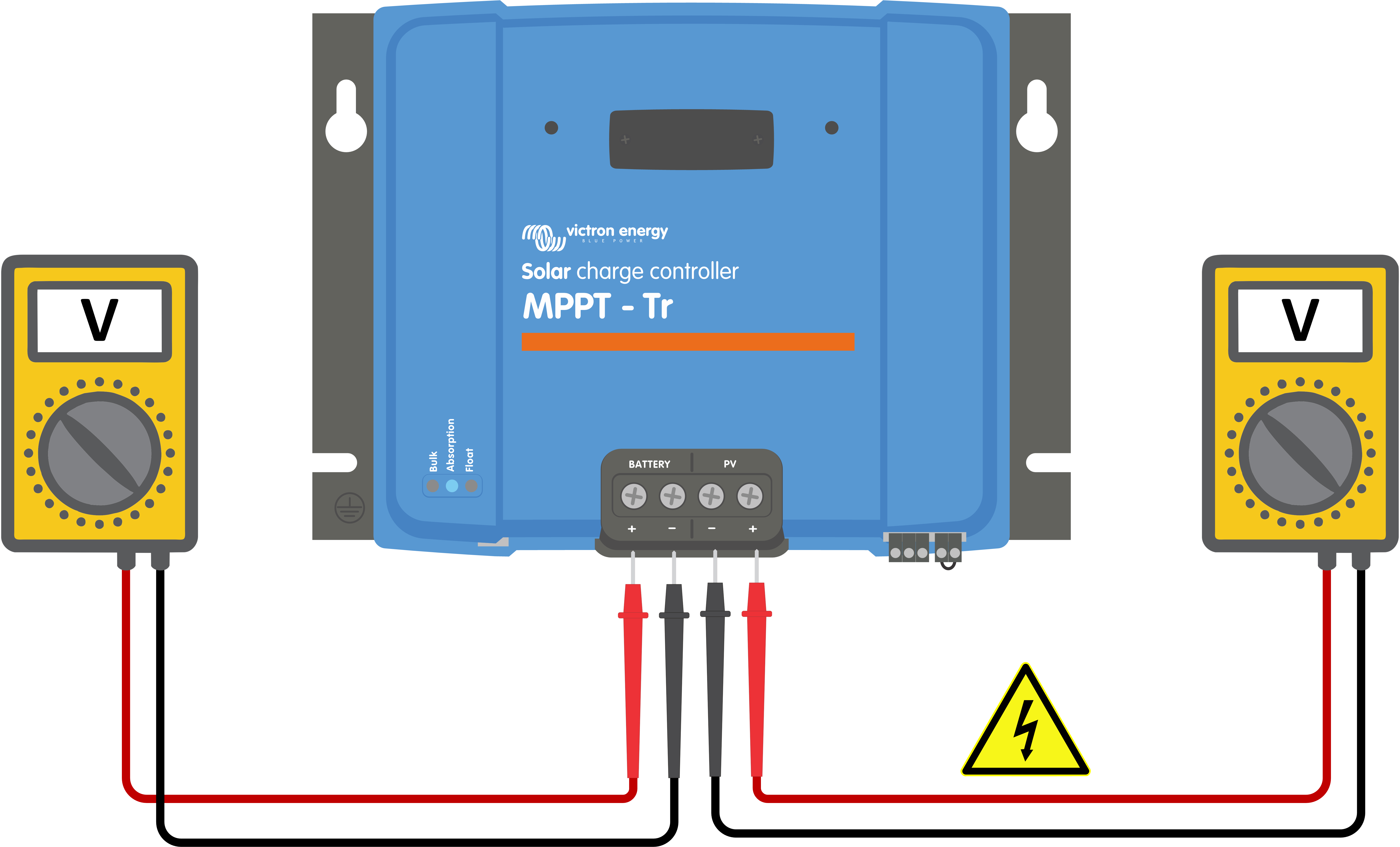

Utilisez un multimètre pour vous assurer que le câble PV positif est correctement branché à la borne PV positive et que le câble négatif est branché à la borne PV négative.

Si le rendement PV ne correspond pas aux attentes, commencez par vérifier l’historique du chargeur solaire dans l’application VictronConnect. Vérifiez la puissance maximale totale (Pmax) pour chaque jour et comparez-la à la puissance du parc solaire.

Pour déterminer le rendement solaire potentiel par jour pour une taille de parc PV spécifique à un emplacement géographique particulier, utilisez le calculateur de dimensionnement MPPT sur la page produit du chargeur solaire.

Historique de Pmax dans l’application VictronConnect.

Le courant de sortie du chargeur solaire est limité à son courant nominal. Cela signifie que la puissance de sortie varie en fonction de la tension de la batterie.

Par exemple :

Dans un chargeur solaire 75/15 avec un courant de sortie nominal de 15 A, la puissance entrant dans la batterie sera différente pour une batterie de 12 V et une batterie de 24 V.

Ainsi, même si un panneau de 360 W est connecté au chargeur solaire, la puissance de sortie vers une batterie de 12 V sera moindre que s’il est connecté à une batterie de 24 V.

Exemple de différences de puissance de sortie à différents niveaux de tension de la batterie

Le chargeur solaire fonctionne jusqu’à 60 °C, la puissance nominale maximale étant maintenue jusqu’à 40 °C. Au-delà de 40 °C, la puissance diminue, ce qui réduit la puissance de sortie.

Pour des performances optimales, il faut tenir compte de la disposition de montage du chargeur solaire. Montez-le verticalement, avec les bornes orientées vers le bas, afin de dissiper la chaleur de manière efficace. Dans une enceinte fermée, comme une armoire, veillez à ce que l’air circule correctement en installant des évents pour permettre à l’air froid d’entrer et à l’air chaud de sortir. Dans les environnements extrêmement chauds, une extraction mécanique de l’air ou une climatisation peut être nécessaire pour maintenir des performances optimales.

Les câbles ou connexions photovoltaïques brûlés ou fondus ne sont pas couverts par la garantie. Cela peut se produire pour les raisons suivantes :

Évitez d’utiliser le chargeur solaire comme chargeur CC-CC (par exemple, pour charger une batterie de 12 V à partir d’un parc de batteries de 24 V). Sous certaines conditions d’exploitation, le fait de brancher une batterie à des bornes PV peut endommager le chargeur solaire, ce qui n’est généralement pas couvert par la garantie. Utilisez plutôt un chargeur CC-CC ou un convertisseur dédié. Consultez notre page produit de convertisseurs CC-CC pour découvrir notre gamme complète de produits.

Évitez également d’utiliser le chargeur solaire comme source d’alimentation électrique sans batteries connectées. Bien que cette opération n’endommage pas le chargeur solaire, il se peut qu’il ne prenne pas en charge tous les types de charges consommatrices. Certaines charges peuvent fonctionner, d’autres non, en particulier à faible puissance de charge, où la réponse du chargeur solaire peut être trop lente pour maintenir une tension constante. Veuillez noter que nous n’offrons pas d’assistance dans de telles situations.

Une mise à jour du micrologiciel interrompue est récupérable et il n’y a pas lieu de s’inquiéter. Essayez simplement de recommencer la mise à jour du micrologiciel.

Si un courant de terre est détecté dans le système en mode de fonctionnement normal, prenez les mesures suivantes :

Notez que le chargeur solaire n’est pas isolé et que la borne négative de l’entrée PV présente le même potentiel que la borne négative de la sortie de la batterie.

Si le relais ne fonctionne pas correctement, suivez les étapes suivantes pour le dépanner :

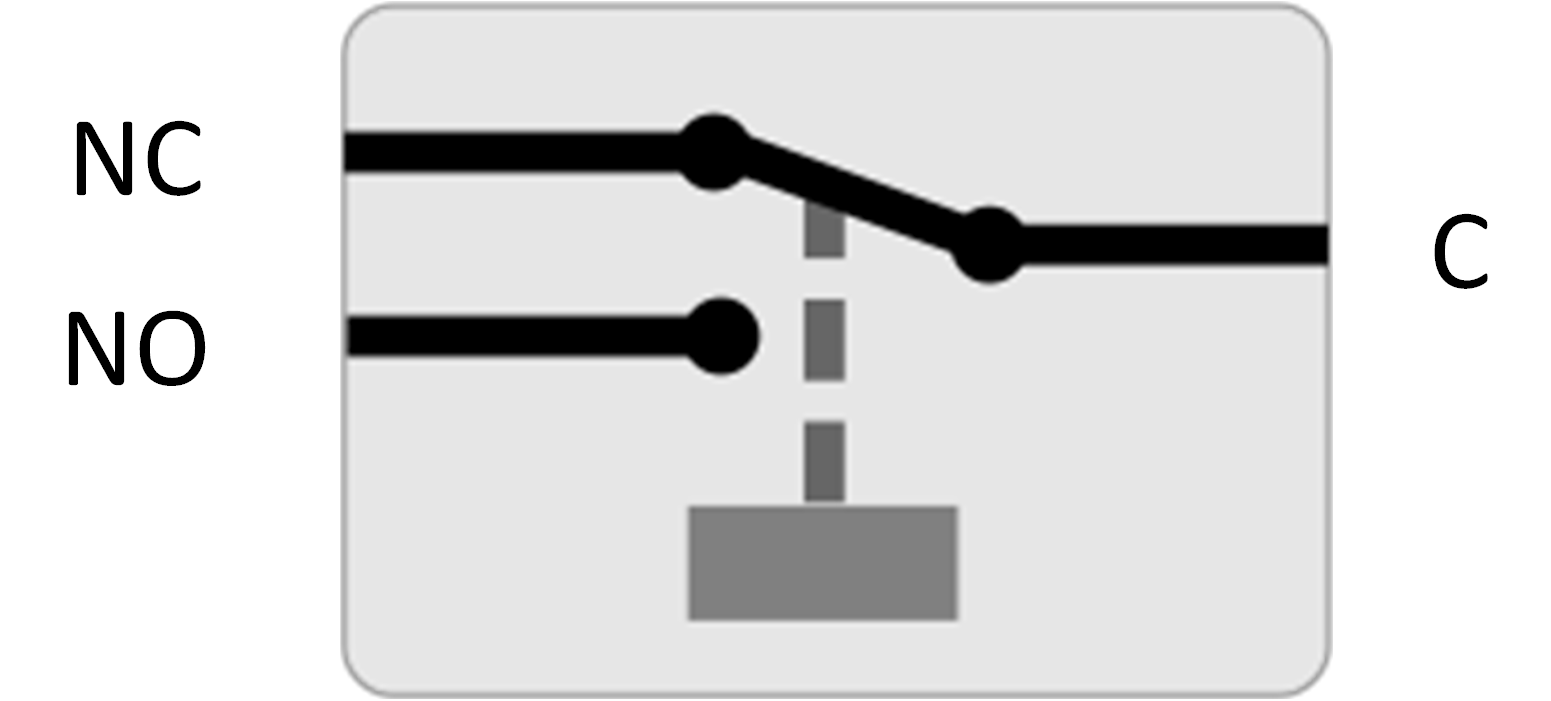

Configuration du relais (non alimenté)

Cette procédure décrit la procédure de réinitialisation du mécanisme de protection interne, connu sous le nom de relais de court-circuit PV, dans le Smart Solar Charger 250/100.

La protection se compose d’un relais monostable monté sur l’entrée PV. Lorsque le micrologiciel détecte un court-circuit entre les entrées PV et les sorties de la batterie, en surveillant la tension de la batterie pour détecter les surtensions, il engage le relais et court-circuite ainsi l’entrée PV. Voir les erreurs 80 à 83 dans le chapitre Erreur 80 à 88 - Arrêt de l’entrée PV.

Quand effectuer cette procédure ?

L’application d’une tension de batterie plus élevée que celle configurée dans le chargeur solaire (par exemple, une batterie de 48 V sur un chargeur configuré en 12, 24 ou 36 V), suivie de la connexion du panneau photovoltaïque, peuvent entraîner un déclenchement « intempestif » de la protection. Cela signifie que le chargeur perçoit une surtension et suppose qu’il y a un défaut interne, ce qui déclenche alors la protection monostable.

Le rétablissement de tels déclenchements intempestifs est l’objectif de la fonction de réinitialisation décrite ici.

Ne suivez la procédure ci-dessous que si (a) le chargeur ne mesure aucune tension PV quand il le devrait (c’est-à-dire pendant la journée, alors que le soleil brille et que toutes les connexions sont correctes) ; (b) le chargeur ne charge plus la batterie et la mesure de l’entrée PV avec un multimètre en mode résistance indique quelques Ohms ou moins ; (c) le chargeur ne charge plus la batterie et une erreur 80 à 87 est/était affichée.

Procédure de réinitialisation du relais monostable
En cas de défaillance du relais monostable, suivez cette procédure pour le réinitialiser.
Phase 1	Déconnectez l’alimentation PV.
Phase 2	Alimentez le chargeur solaire par ses bornes de batterie avec une batterie de 12 V ou une alimentation de banc réglée sur 12 V. Notez que si la tension aux bornes de la batterie du chargeur solaire est supérieure à 15 V, le bouton de réinitialisation est désactivé dans l’application VictronConnect et la procédure de réinitialisation ne sera donc pas accessible.
Phase 3	Assurer-vous qu’aucune erreur 80 à 83 n’est active. Si c’est le cas, éteignez et rallumez l’appareil.
Phase 4	Ouvrez VictronConnect et accédez au menu des paramètres du produit. La fonction de réinitialisation des courts-circuits PV y est affichée (voir l’image de droite). Notez que la fonction ne s’affiche que lorsque (a) les appareils connectés disposent de la protection, c’est-à-dire le modèle 250/100 VE.Can, HQ2150 et ultérieur ; (b) la tension de la batterie est comprise entre 10 et 15 V ; (c) l’application VictronConnect v.580 ou ultérieure est installée ; (d) le micrologiciel v3.12 ou ultérieur est installé sur le chargeur solaire et (e) aucune erreur 80 à 83 n’est active.
Phase 5	Cliquez alors sur le bouton RESET. Celui-ci deviendra gris pendant quelques secondes puis redeviendra bleu. Un clic se fera peut-être entendre.

Mon chargeur est-il défectueux si le menu de réinitialisation s’affiche ?

Pas nécessairement, comme décrit ci-dessus, le chargeur prend en compte les tensions PV et de la batterie pour décider si le menu de réinitialisation doit être affiché ou non. Si, par exemple, le chargeur est connecté à une batterie de 12 V et qu’aucune tension n’est détectée aux bornes du panneau (par exemple pendant la nuit), le menu s’affichera, même si le chargeur n’est pas défectueux. Dans ce cas, appuyer sur le bouton de réinitialisation n’aura aucun effet.

Cette erreur se réinitialisera automatiquement dès que la température de la batterie aura chuté. Le chargeur solaire arrêtera la charge afin de ne pas endommager la batterie. La température de la batterie peut être reçue par une sonde externe (comme la sonde Smart Battery Sense ou BMV), ou mesurée par le chargeur lorsque cette fonction est disponible.

Cette erreur impliquera une réinitialisation automatique dès que la tension de la batterie aura chuté. Cette erreur peut être due à un autre équipement de charge connecté à la batterie ou à une défaillance dans le chargeur solaire.

Cette erreur ne peut survenir que si la tension de la batterie (12, 24, 48 V) est définie à un niveau de tension inférieur à celui de la batterie connectée.

Cette erreur se réinitialisera automatiquement dès que le chargeur solaire aura refroidi. Vérifiez la température ambiante et recherchez des obstructions près du dissipateur thermique.

Cette erreur se réinitialisera automatiquement. Si l’erreur ne se réinitialise pas automatiquement, débranchez le chargeur solaire de toutes les sources d’alimentation, attendez 3 minutes, puis rebranchez-le pour qu’il se remette en marche.

La protection contre la durée maximale en phase Bulk était une fonction des chargeurs solaires lors de leur sortie en 2015 (ou avant). Cette fonction a été supprimée.

Si vous voyez cette erreur, mettez à jour le micrologiciel du chargeur solaire à sa version la plus récente. Si l’erreur persiste après la mise à jour, effectuez une « réinitialisation aux paramètres par défaut », puis reconfigurez le chargeur solaire.

Si vous voyez cette erreur, mettez à jour le micrologiciel du chargeur solaire à sa version la plus récente. Si l’erreur persiste après la mise à jour, effectuez une « réinitialisation aux paramètres par défaut », puis reconfigurez le chargeur solaire.

Débranchez tous les câbles, puis rebranchez-les pour forcer le chargeur solaire à redémarrer. Assurez-vous également que le négatif du chargeur solaire (négatif PV et négatif de la batterie) ne contourne pas le chargeur solaire.

Cette erreur ne se réinitialisera pas automatiquement.

Si l’erreur persiste, veuillez contacter votre revendeur ou votre distributeur : elle peut être due à un défaut matériel

Bornes d’alimentation surchauffées, vérifiez le câblage, y compris le type de câble et de brins, et/ou le serrage des boulons si possible.

Cette erreur se réinitialisera automatiquement.

Cette erreur ne se réinitialisera pas automatiquement.

Débranchez puis rebranchez tous les câbles. Si l’erreur persiste, le chargeur est probablement défectueux.

Notez que cette erreur a été introduite dans la version v1.36 C’est pourquoi, lors d’une mise à jour, il peut sembler que c’est la mise à jour du micrologiciel qui provoque ce problème, mais ce n’est pas le cas. Le chargeur solaire ne fonctionnait déjà pas à 100 % avant la mise à jour. La mise à jour à la version v1.36 ou supérieure rend le problème simplement plus visible. L’unité doit être remplacée.

Cette erreur se réinitialisera automatiquement dès que la tension PV sera redescendue à une valeur sûre.

Cette erreur indique que la configuration du réseau PV en ce qui concerne la tension en circuit ouvert est critique pour ce chargeur. Vérifiez la configuration, et le cas échéant, réorganisez les panneaux.

Pour plus d’informations, voir le chapitre Tension PV trop élevée.

Lorsque ces erreurs s’affichent, l’entrée PV est court-circuitée en interne afin de protéger la batterie contre la surcharge. Avant de procéder à tout autre dépannage, assurez-vous de mettre à jour la dernière version du micrologiciel.

Si le chargeur solaire n’est pas en mesure d’éteindre l’entrée PV, il passe en mode sécurisé afin de protéger la batterie d’une surcharge ou d’une tension élevée aux bornes de la batterie. Pour ce faire, le chargeur solaire arrête la charge et déconnecte sa propre sortie. Le chargeur solaire devient alors défectueux.

La communication avec l'un des chargeurs installés en parallèle a été perdue. Pour effacer cet avertissement, éteignez le chargeur et rallumez-le.

Le chargeur solaire est mis en parallèle avec un autre chargeur solaire qui a des paramètres différents et/ou un algorithme de charge différent.

Assurez-vous que tous les paramètres sont les mêmes et mettez à jour le micrologiciel avec la version la plus récente sur tous les chargeurs.

Cette erreur apparaît lorsque le chargeur est configuré pour être contrôlé par un BMS mais qu’il ne reçoit aucun message de contrôle du BMS. Dans cette situation, le chargeur arrête la charge en réduisant sa tension de sortie à la tension de base de la batterie (12 V/24 V/36 V/48 V). Il s’agit d’un mécanisme de sécurité ; la sortie est tout de même activée pour permettre à un système de se rétablir automatiquement d’une situation de batterie faible.

Les chargeurs solaires n’affichent cette erreur que lorsqu’il y a de l’énergie solaire disponible et que l’appareil est donc prêt à commencer la charge. Elle ne survient pas la nuit. Et s’il s’agit d’un problème permanent, l’erreur apparaîtra le matin et cessera la nuit, et ainsi de suite.

Solution : vérifiez la connexion entre le chargeur et le BMS.

Cette erreur s’applique aux chargeurs SmartSolar/BlueSolar VE.Can (version v1.04 ou ultérieure du micrologiciel) et aux chargeurs SmartSolar VE.Direct (version v1.47 du micrologiciel).

Cette erreur indique que le chargeur détecte plusieurs sources réseau en conflit, ayant la même priorité et essayant d’envoyer la même information au chargeur. Les interfaces VE.Can et VE.Direct ont toutes les deux la même priorité, et le BLE (utilisant un réseau VE.Smart Networking) a une priorité inférieure.

Le fait d’avoir un niveau de priorité supérieur signifie que, si la même information (par ex. la détection de la tension de la batterie) est transmise à la fois par le VE.Can et le BLE au chargeur, l’information sur le VE.Can sera utilisée, et celle provenant du BLE sera ignorée.

Par contre, si la même information est transmise par deux interfaces ayant la même priorité (comme par ex. VE.Can et VE.Direct), le chargeur ne saura pas quelle priorité donner ce qui déclenchera l’erreur 68.

Lorsque ces erreurs apparaissent, l’entrée PV est court-circuitée en interne afin de protéger la batterie contre une surcharge.

Avant de procéder à tout autre dépannage, assurez-vous de mettre à jour la dernière version du micrologiciel.

Si l’unité ne marche pas et que l’erreur 116 s’affiche, l’unité est défaillante. Contactez votre revendeur pour un remplacement.

Si l’erreur n’apparait que dans les données historiques, et que l’unité fonctionne normalement, cette erreur peut être ignorée sans problème. Explication : lorsque les unités s’allument pour la première fois en usine, elles n’ont pas de données d’étalonnage, et une erreur 116 est enregistrée dans le journal. Évidemment, elle aurait dû être effacée, mais au début, les appareils quittaient l’usine avec ce message encore dans les données historiques.

Modèles SmartSolar (pas les modèles BlueSolar) : la mise à jour du micrologiciel à la version v1.4x est irréversible, vous ne pouvez pas revenir à une version antérieure après la mise à jour à v1.4x. Revenir à une version antérieure déclenche l’erreur 116 (données d'étalonnage perdues) : pour résoudre cette erreur, il faut installer à nouveau la version micrologicielle v1.4x.

Cette erreur indique qu’une mise à jour du micrologiciel n’a pas abouti, de sorte que l’appareil n’est que partiellement mis à jour. Causes possibles : appareil hors de portée lors de la mise à jour, câble débranché ou coupure de courant pendant la session de mise à jour.

Pour résoudre ce problème, la mise à jour doit être réessayée ; téléchargez le micrologiciel correct pour votre appareil depuis le portail professionnel de Victron.

Lorsque votre dispositif GX est connecté au VRM, vous pouvez effectuer une mise à jour du micrologiciel à distance en utilisant ce fichier de micrologiciel. Vous pouvez effectuer cette opération via le site web du portail VRM ou en utilisant l’onglet VRM dans VictronConnect. VictronConnect peut également être utilisé avec le fichier du micrologiciel pour effectuer une mise à jour via une connexion Bluetooth.

La procédure pour ajouter le fichier à VictronConnect et lancer la mise à jour est décrite ici : 9. Mises à jour du micrologiciel

Le chargeur ne peut pas lire sa configuration et il s’est arrêté. Cette erreur ne se réinitialisera pas automatiquement.

Effectuez la procédure suivante pour le remettre en marche :
