7. Date tehnice
7.1. Specificații baterie
TENSIUNE ȘI CAPACITATE | SuperPack 12,8V/100 Ah NG | SuperPack 12,8 V /200 Ah NG | SuperPack 25,6 V /100 Ah NG | SuperPack 25,6 V /200 Ah NG | SuperPack 51,2 V /100 Ah NG | |
Numar subansamblu | BAT512110740 | BAT512120740 | BAT524110740 | BAT5241207401) | BAT5481107401) | |
Capacitate nominală @ 25 °C2) | 12,8 V | 25,6 V | 51,2 V | |||
Energie nominală @ 25 °C2) | 100 Ah | 200 Ah | 100 Ah | 200 Ah | 100 Ah | |
Energie nominală la 25 °C | 1280 Wh | 2560 Wh | 5120 Wh | |||
Pierdere de capacitate / Pierdere de energie | (la 100 cicluri, @ 25 °C, adâncimea de descărcare 100 %): <1 % | |||||
Eficiența dus-întors3) | 93 % | |||||
DURATA DE VIAȚĂ 25 °C (capacitate ≥ 80 % din valoarea nominală)3) | ||||||
Durata de viață la 80 % adâncime de descărcare | 2500 cicluri | |||||
DESCĂRCARE | ||||||
Curent de descărcare recomandat | 50 A | 100 A | 50 A | 100 A | 50 A | |
Curent maxim continuu de descărcare | 200 A | 400 A | 200 A | 400 A | 200 A | |
Tensiune la finalul descărcării | 11,2 V | 22,4 V | 44,8 V | |||
Rezistență internă | 2 mΩ | 1 mΩ | 4 mΩ | 2 mΩ | 8 mΩ | |
ÎNCĂRCARE | ||||||
Tensiune de incarcare recomandată | 14 V | 28 V | 56 V | |||
Tensiune la încărcarea în regim float | 13,5 V | 27 V | 54 V | |||
Intervalul tensiunii de încărcare | [13,5 - 14,2] V | [27 - 28,4] V | [54V - 56,8] V | |||
Curent de încărcare recomandat | 30 A | 60 A | 30 A | 60 A | 30 A | |
Curent de încărcare continuu max. | 100 A | 200 A | 100 A | 200 A | 100 A | |
CARACTERISTICI | ||||||
Conexiune hardware / Curent maxim al sistemului | 800 A | |||||
Protecții software | Supra tensiune, subtensiune, temperatură excesivă, temperatură insuficientă, supracurent | |||||
Comunicații prin cablu | Semnal de feedback extern (EFS) | |||||
Bluetooth | Da, aplicația VictronConnect | |||||
GUI / Indicator de stare | Buton (pornit/oprit), LED BLE, LED de eroare | |||||
Putere maximă de autoîncălzire | 65 W | 130 W | 260 W | |||
CONDIȚII DE FUNCȚIONARE | ||||||
Configurație paralelă | Da, extindere energetică nelimitată, cu extindere de putere limitată la curentul maxim al sistemului | |||||
Configurație în serie | Nu | |||||
Temperatura de funcționare | Încărcare și descărcare -30 °C până la +60 °C | |||||
Intervalul de funcționare al umidității (fără condens) | <90 % Umiditate relativă | |||||
Temperatura de depozitare | Recomandată [10 - 35] °C Extinsă [-40 până la +65] °C4) | |||||
Timp maxim de stocare @ 25 °C* | 1 an cu cel puțin SoC inițial rămas >50 % | |||||
Clasa de protecție | IP65 | |||||
MONTARE | ||||||
Conexiune de alimentare (inserție filetată) | M8 mamă 20 mm, inclusiv șuruburi cu piuliță | |||||
Opțiuni de montare | În poziție verticală și pe latura lungă, mențineți suportul orizontal plat | |||||
Dimensiuni [lungime x lățime x înălțime] (mm)5) | 273 x 173 x 1736) | 466 x 198 x 173 | 871 x 198 x 173 | |||
Greutate (kg) | 10,7 | 20,5 | 41 | |||
Conector pentru semnal de feedback extern (EFS) | Conector semnal de feedback extern pentru SuperPack NG (inclus) - Număr de piesă Victron: SPR00310 | |||||
STANDARDE | ||||||
Siguranță | Celulele: UL1973 Baterie: IEC62619 (în curs) | |||||
CEM | EN 61000-6-3, EN 61000-6-2 | |||||
Performanță | IEC62620 (în curs) | |||||
Transport | UN 38,3 | |||||
Auto | ECE R10 | ECE R10 (în curs) | ||||
Note | 1) Lansarea produsului după primul trimestru al anului 2026 2) Curent de descărcare ≤ 1C 3) 25 °C și ciclu de 0,5C 4) Performanțele pot fi reduse 5) Înălțime suplimentară de 15 mm pentru șuruburile terminalelor 6) Compatibil cu dimensiunile BCI Group 49 7) Sub 0 °C, încărcarea este suspendată în timp ce funcția internă de autoîncălzire încălzește celulele și se reia automat odată ce se atinge o temperatură de încărcare sigură. 8) La o temperatură ambiantă de 25 °C și un nivel de încărcare (SoC) de 100%, regimul 2C poate fi menținut timp de aproximativ 10 minute. Durata efectivă depinde de temperatură și de limitele de protecție la tensiune. Dincolo de această limită, protecția la supracurent se declanșează în termen de 5 secunde. | |||||

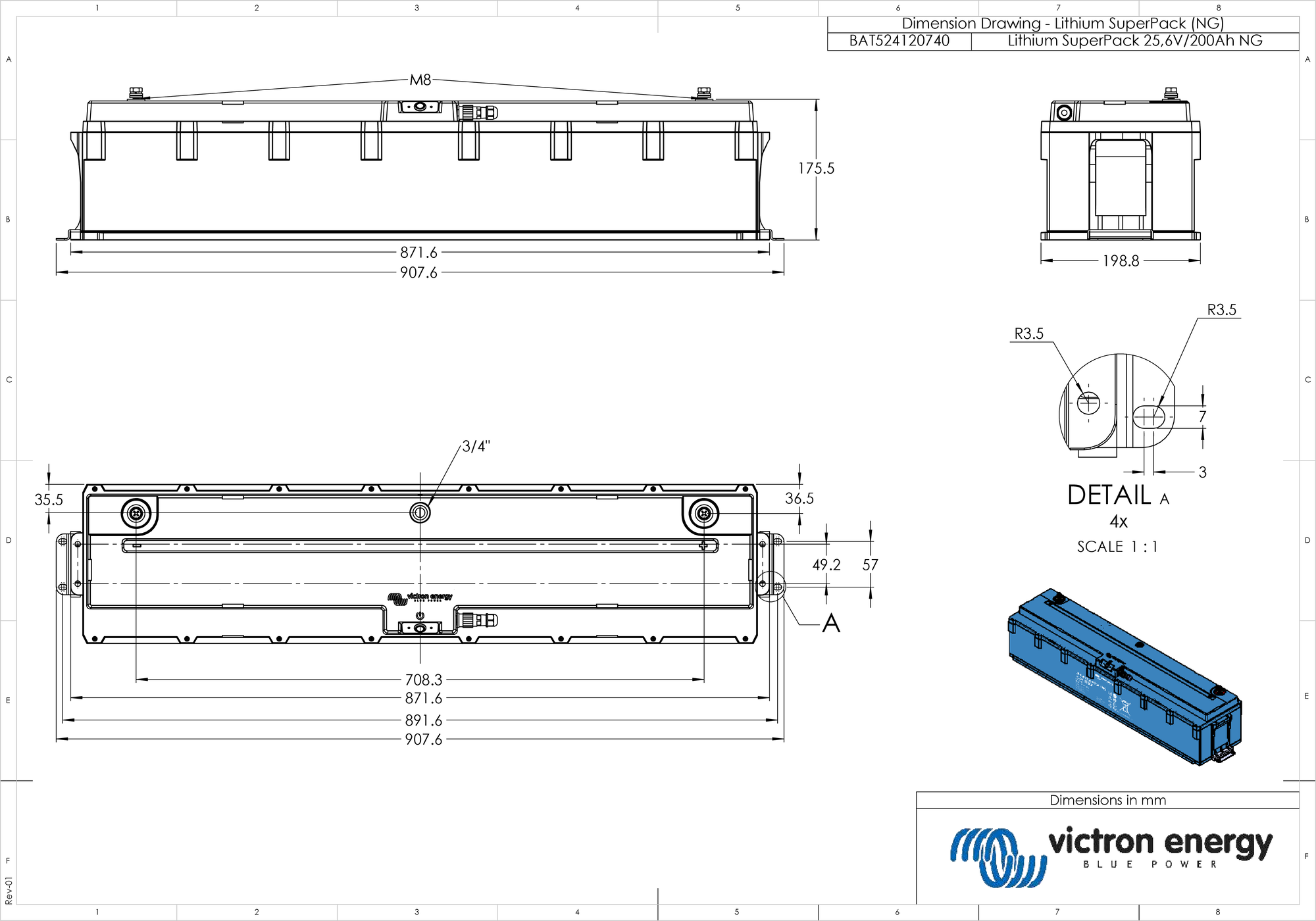

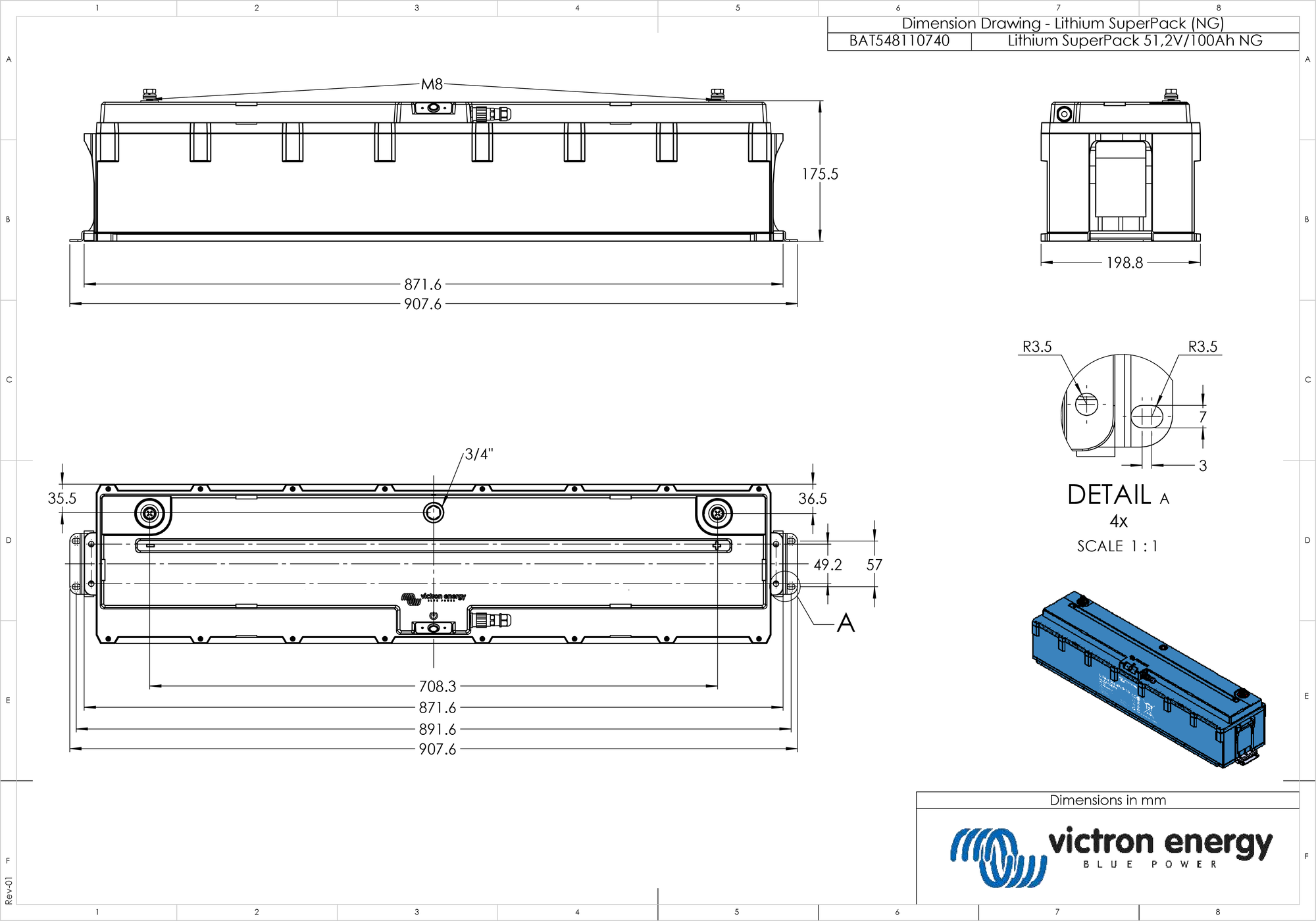

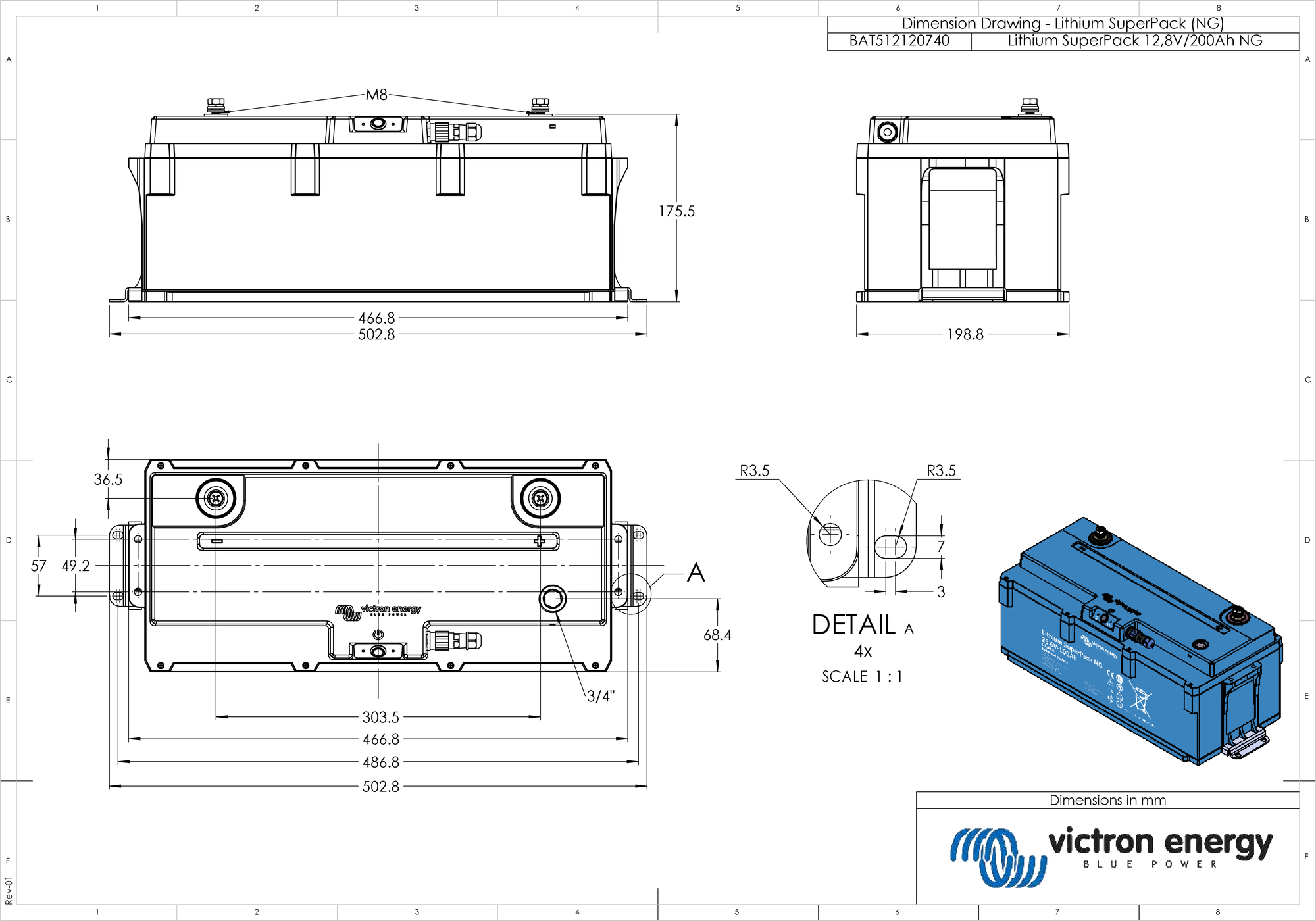

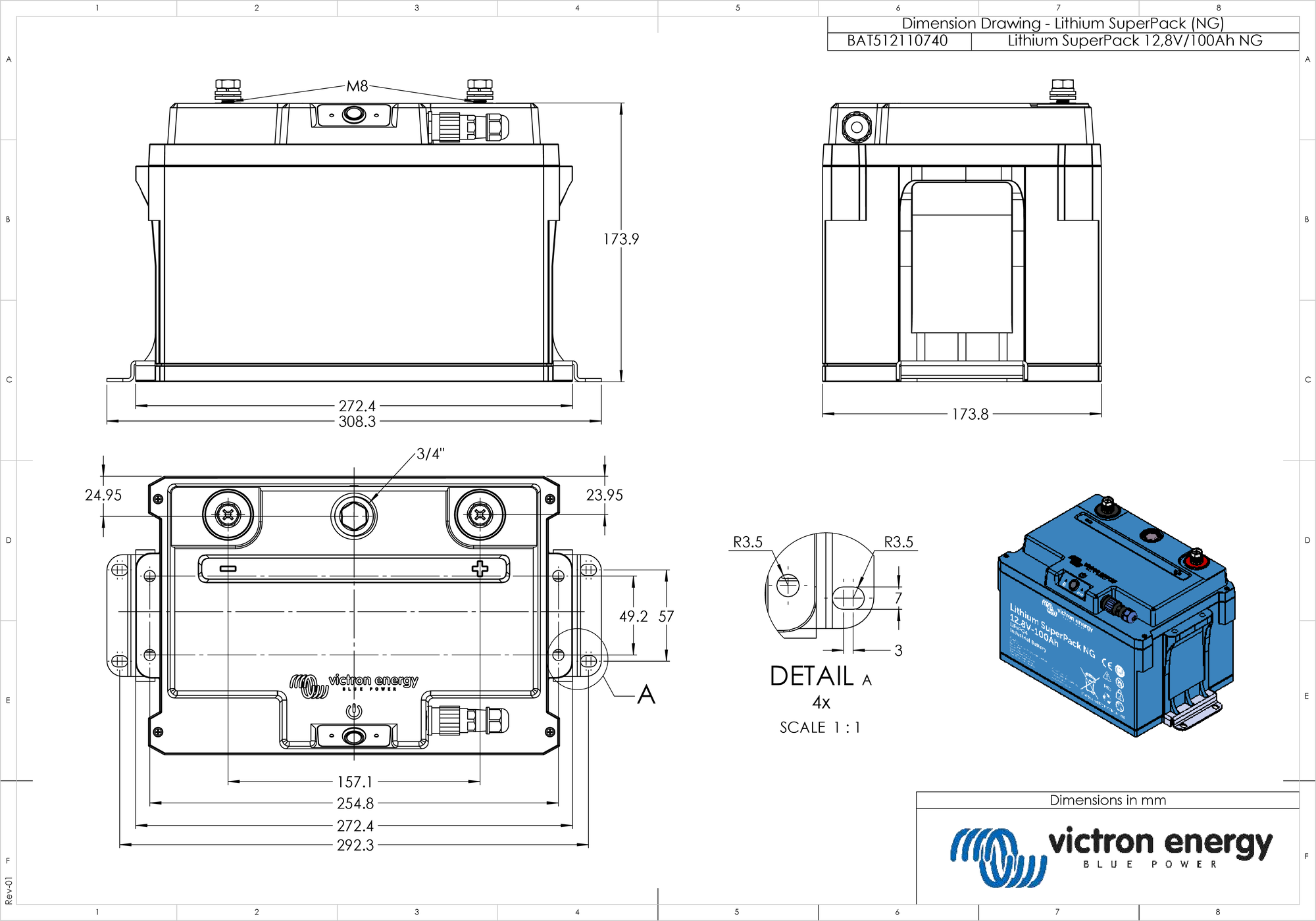

7.2. Dimensiuni carcasă
