5. Sniffer danych

W tym rozdziale:

Funkcja Sniffer danych zapewnia takie same możliwości monitorowania i rejestrowania jak tester akumulatorów, ale jest przeznaczona dla systemów, w których wiele akumulatorów Lithium NG jest połączonych w łańcuchu. Umożliwia podgląd na żywo i rejestrowanie danych dotyczących akumulatora z całego łańcucha podczas uruchamiania, rozwiązywania problemów i prac serwisowych.

Konfiguracja logowania

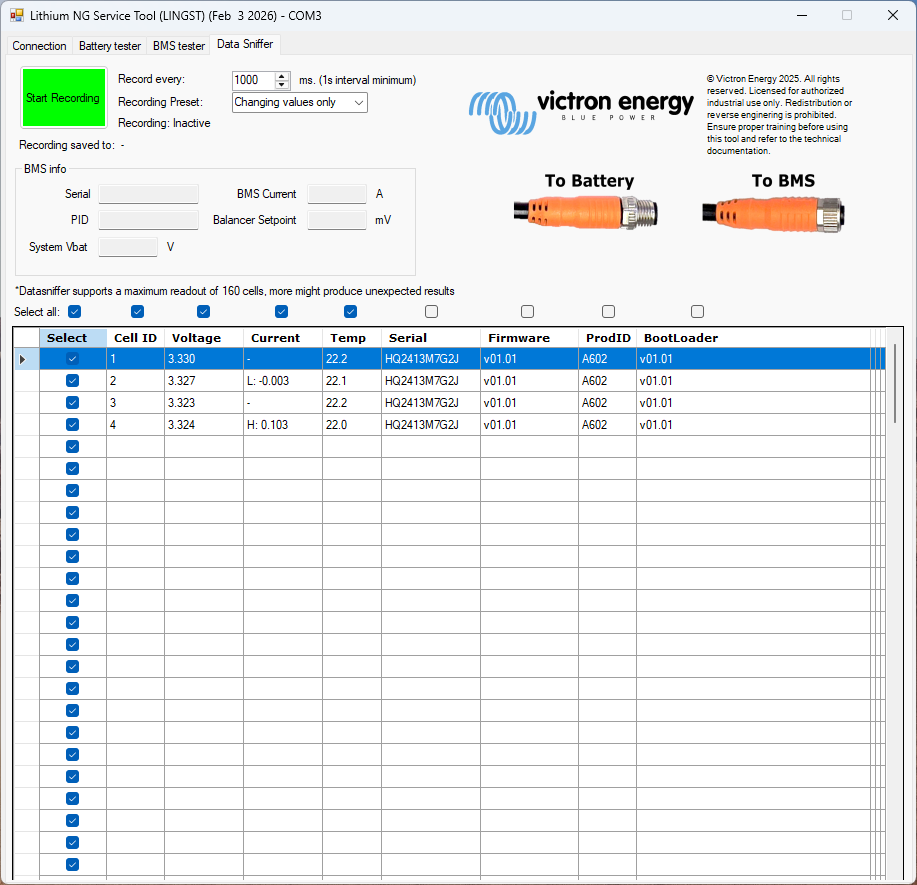

Wybierz zakładkę Sniffer danych i, jeśli to konieczne, dostosuj czas próbkowania za pomocą Rejestruj co (wartości są w milisekundach, minimalny interwał 1 s).
W tabeli wybierz wartości do rejestrowania z listy rozwijanej:
- Tylko zmiana wartości (domyślnie) - rejestruje tylko wyniki pomiarów.
- Wszystkie - rejestruje każdy zapis, w tym wartości identyfikatorów.
- Brak - usuwa zaznaczone kolumny.
Ręczny wybór jest również możliwy za pomocą pól wyboru nad każdą kolumną.
Dane są wyświetlane na żywo w tabeli.
- Każda linia reprezentuje dane zebrane dla każdego ogniwa akumulatora.
- Wartości prądu są wyświetlane z powodu wewnętrznie zbieranej redundancji pomiarowej. Pomiary mają różną dokładność wzdłuż zakresu prądu.
- Numer seryjny, oprogramowanie układowe, ProdID i BootLoader są istotnymi odniesieniami do zdalnej pomocy.
Pierwsza kolumna (Wybierz) umożliwia odznaczenie wierszy, które nie są istotne dla dziennika.

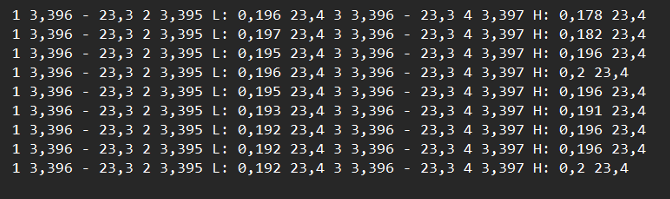

Kliknij Rozpocznij rejestrowanie, aby rozpocząć rejestrowanie wyświetlanych wartości.
- Folder „Rejestrowanie” jest tworzony w tej samej lokalizacji co aplikacja.
- Nowy plik tekstowy DataSnifferRecording_[numer] jest tworzony w folderze.
- Dane są rejestrowane za pomocą:
  - Spacji (SP) jako separatora
  - Przecinka (,) jako separatora dziesiętnego
  - L = pomiar prądu w niskim zakresie
  - H = pomiar prądu w wysokim zakresie
