LiNGST - Podręcznik Lithium NG Service Tool

Zakładka Tester BMS umożliwia emulację akumulatora Lithium NG. Umożliwia to sprawdzenie funkcjonalności BMS bez fizycznego akumulatora Lithium NG i jest szczególnie przydatne podczas uruchamiania i rozwiązywania problemów.

Tester BMS umożliwia sprawdzenie funkcji BMS przy użyciu zewnętrznych obwodów sprzętowych, na przykład:

Procedura konfiguracji

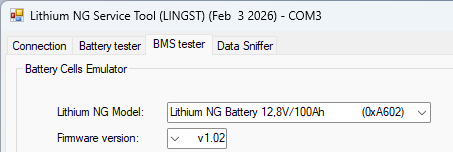

Podłącz LiNGST do BMS. Kliknij zakładkę testera BMS i wybierz model Lithium NG do emulacji z listy rozwijanej. Wybierz wersję oprogramowania układowego akumulatora. Wybór odpowiedniej wersji oprogramowania układowego przyspiesza proces łączenia. Wybranie niewłaściwej wersji oprogramowania układowego powoduje jedynie opóźnienie. Dzieje się tak, ponieważ BMS może próbować zaktualizować emulowany akumulator, jeśli wykryje starszą wersję oprogramowania układowego. W takim przypadku BMS może zostać zablokowany na kilka sekund.

Przegląd wymiany danych

Zakładka „Wysłane informacje BMS” wyświetla: Dane przesyłane z emulowanego akumulatora do BMS, w tym: Napięcie akumulatora Prąd Śred. temp. Zakładka „Otrzymane informacje BMS” wyświetla: Dane otrzymane z BMS do emulowanego akumulatora, w tym: Numer seryjny - numer seryjny sterownika BMS PID - identyfikator produktu Prąd - zmierzony prąd Napięcie - zmierzone napięcie

Sterowanie emulatorem akumulatora

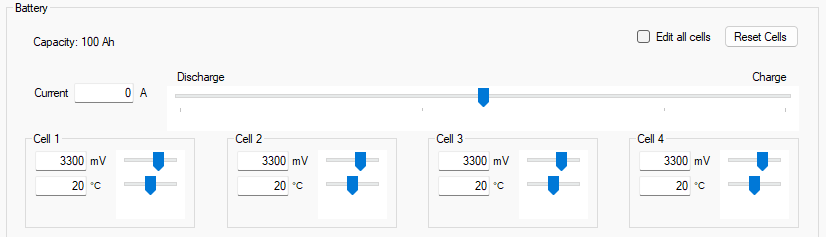

Prąd akumulatora można ustawić za pomocą suwaka lub wprowadzając wartość tekstową: Wartości dodatnie = ładowanie Wartości ujemne = rozładowanie Wybierz opcję „Edytuj wszystkie ogniwa”, aby jednocześnie zmienić wszystkie wartości ogniw. Dla każdego ogniwa napięcie i temperaturę można ustawić za pomocą suwaka lub wprowadzając wartość tekstową.
