5. Analyseur de données

Dans cette section:

La fonction Analyseur de données offre les mêmes capacités de surveillance et de journalisation que le testeur de batterie, mais elle est destinée aux systèmes où plusieurs batteries Lithium NG sont raccordées en série. Elle permet l’affichage en temps réel et l’enregistrement des données batterie de l’ensemble de la chaîne pendant la mise en service, le dépannage et les interventions d’assistance.

Configuration de la journalisation

Sélectionnez l’onglet Analyseur de données et, si nécessaire, ajustez la période d’échantillonnage via Enregistrer toutes les (valeurs en millisecondes, intervalle minimum : 1 s).
Dans le tableau, sélectionnez les valeurs à enregistrer dans la liste déroulante :
- Modification de valeur uniquement (par défaut) - n’enregistre que les mesures.
- Tout - enregistre chaque ligne, y compris les valeurs d’identification.
- Aucun - efface les colonnes sélectionnées.
Une sélection manuelle est également possible à l’aide des cases à cocher au-dessus de chaque colonne.
Les données s’affichent en temps réel dans le tableau.
- Chaque ligne correspond aux données acquises pour chaque cellule de batterie.
- Les valeurs de courant sont affichées en raison de la redondance des mesures collectées en interne. La précision des mesures varie selon la plage de courant.
- Numéro de série, micrologiciel, ProdID et BootLoader sont des références pertinentes pour l’assistance à distance.
La première colonne (Sélectionner) permet de désélectionner les lignes non pertinentes pour la journalisation.
Cliquez sur Démarrer l’enregistrement pour commencer à enregistrer les valeurs affichées.
- Un dossier Enregistrement est créé au même emplacement que l’application.

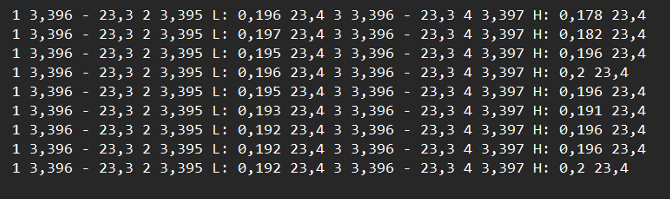

- Un nouveau fichier texte DataSnifferRecording_[numéro] est créé dans ce dossier.
- Les données sont enregistrées avec :
  - Espace (SP) comme séparateur
  - Virgule (,) comme séparateur décimal
  - L = mesure de courant en plage basse
  - H = mesure de courant en plage haute
