5. Datenschnüffler

In diesem Abschnitt:

Die Datenschnüfflerfunktion bietet dieselben Überwachungs- und Protokollierungsfunktionen wie der Batterietester, ist jedoch für Systeme vorgesehen, in denen mehrere Lithium-NG-Batterien in Reihenschaltung verbunden sind. Es ermöglicht die Echtzeitanzeige und Aufzeichnung von Batteriedaten aus der gesamten Reihe während der Inbetriebnahme, Fehlerbehebung und Supportarbeiten.

Protokollierungskonfiguration

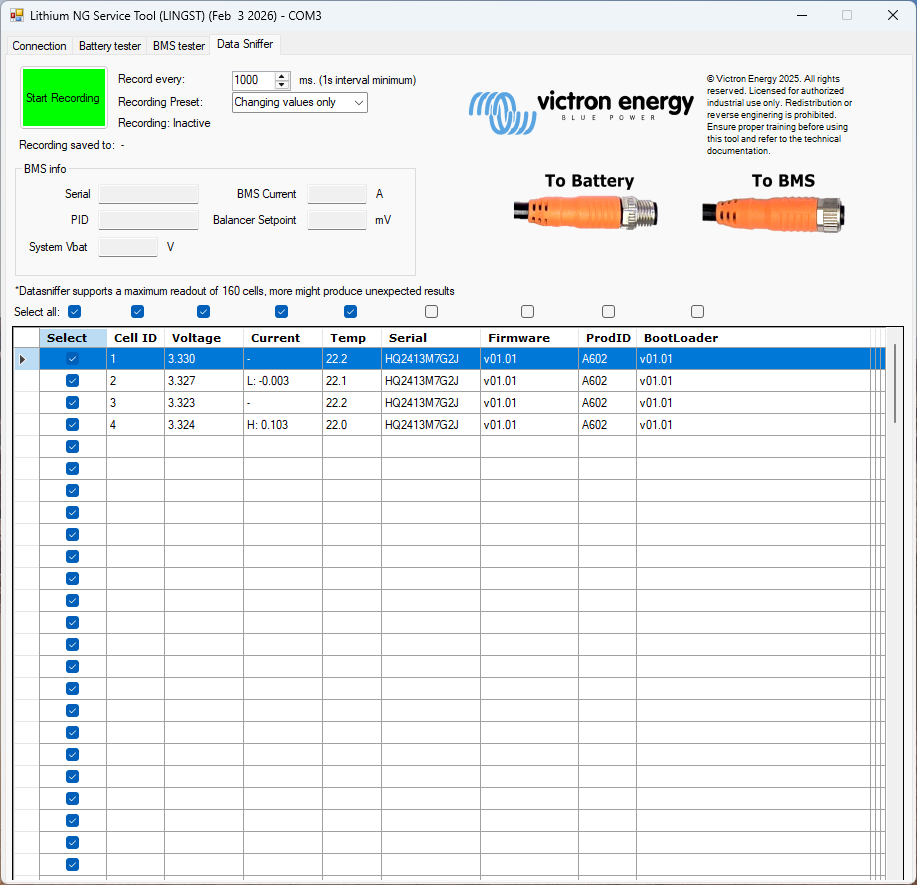

Wählen Sie die Registerkarte Datenschnüffler und passen Sie bei Bedarf die Abtastzeit mit Aufzeichnung alle an (die Werte werden in Millisekunden angegeben, Mindestintervall 1 s).
Bitte wählen Sie in der Tabelle die zu protokollierenden Werte aus der Auswahlliste aus:
- Nur Wertänderung (Standard) – protokolliert nur Messungen.
- Alle – Protokolliert jeden Datensatz, einschließlich Identifikatorwerten.
- Keine – löscht die ausgewählten Spalten.
Eine manuelle Auswahl ist auch über die Kontrollkästchen über jeder Spalte möglich.
Die Daten werden in der Tabelle in Echtzeit angezeigt.
- Jede Zeile repräsentiert die für jede Batteriezelle erfassten Daten.
- Die aktuellen Werte werden aufgrund der intern erfassten Messredundanz angezeigt. Die Messungen weisen entlang des Strombereichs unterschiedliche Genauigkeiten auf.
- Seriennummer, Firmware, ProdID und BootLoader sind relevante Referenzdaten für die Fernunterstützung.
In der ersten Spalte (Auswählen) können Zeilen, die für das Protokoll nicht relevant sind, abgewählt werden.
Klicken Sie auf Aufzeichnung starten, um mit der Protokollierung der angezeigten Werte zu beginnen.

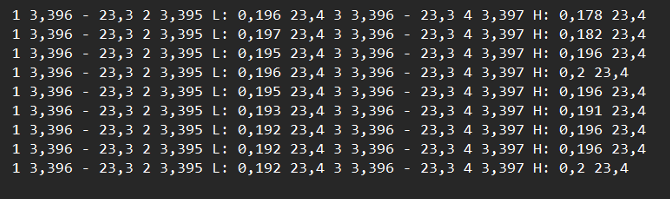

- Ein Aufzeichnungsordner wird am selben Speicherort wie die Anwendung erstellt.
- Eine neue Textdatei mit dem Namen DataSnifferRecording_[Nummer] wird in dem Ordner erstellt.
- Die Daten werden protokolliert mit:
  - Leerzeichen als Trennzeichen
  - Komma (,) als Dezimaltrennzeichen
  - L = Strommessung im niedrigen Bereich
  - H = Strommessung im hohen Bereich
