8. Anexă
8.1. Ieșire CA
În funcție de model, invertorul este echipat cu una dintre următoarele ieșiri CA:
Ieșire CA | Tensiune CA | Imagine |
---|---|---|

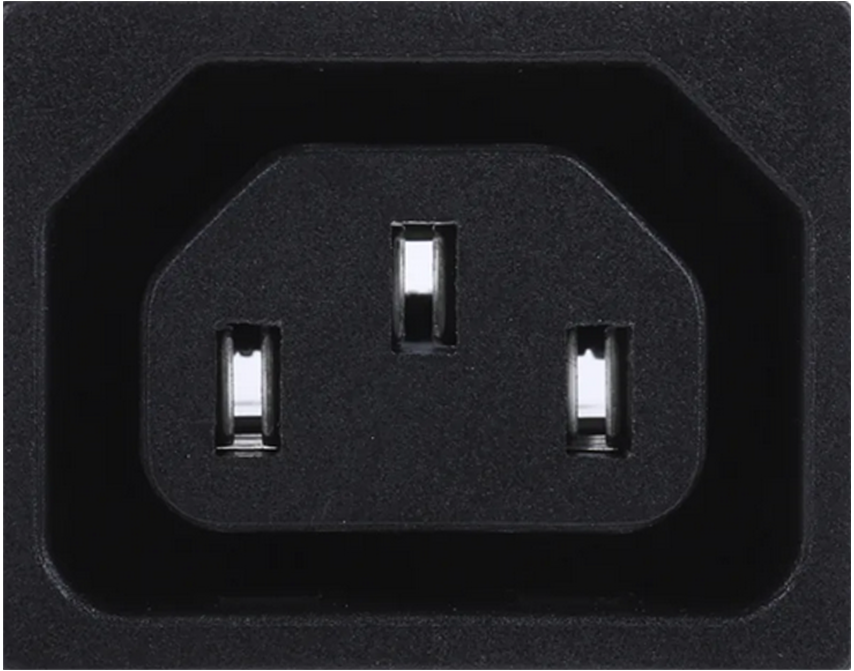

IEC-320 (fișă tată inclusă) | 230 V | ![]() |

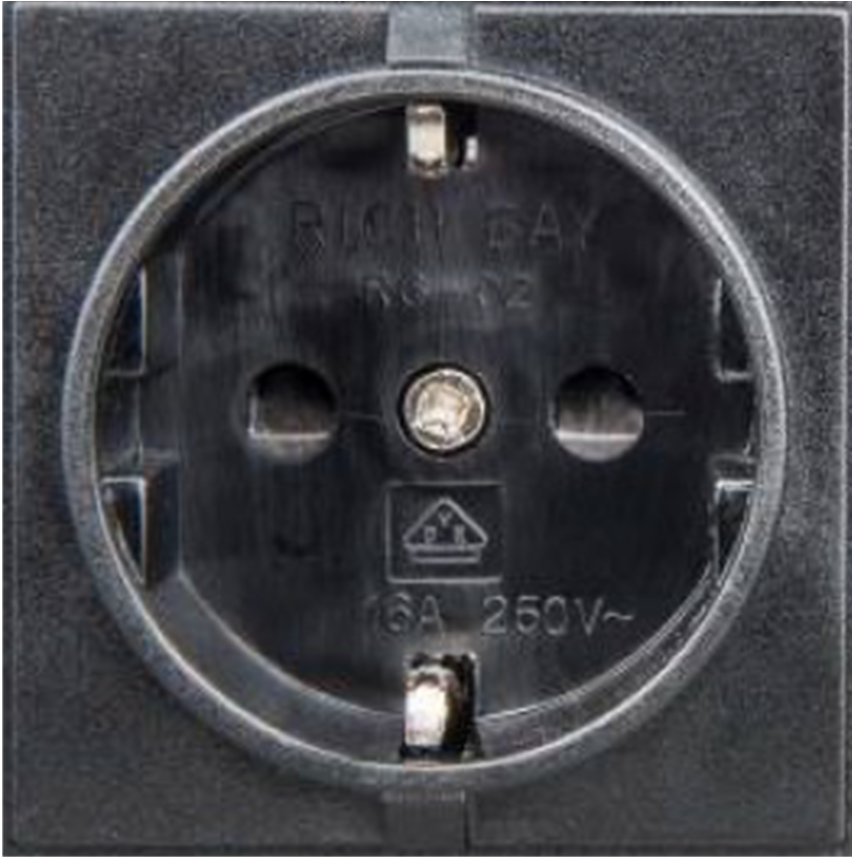

Schuko (CEE 7/4) | 230 V | ![]() |

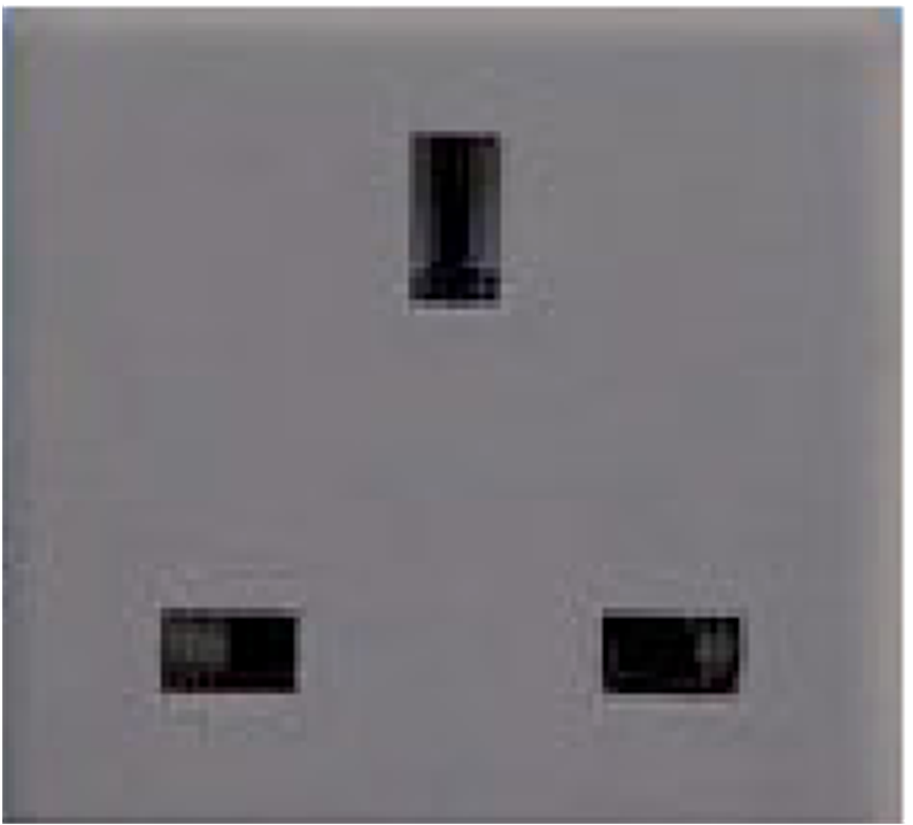

UK (BS 1363) | 230 V | ![]() |

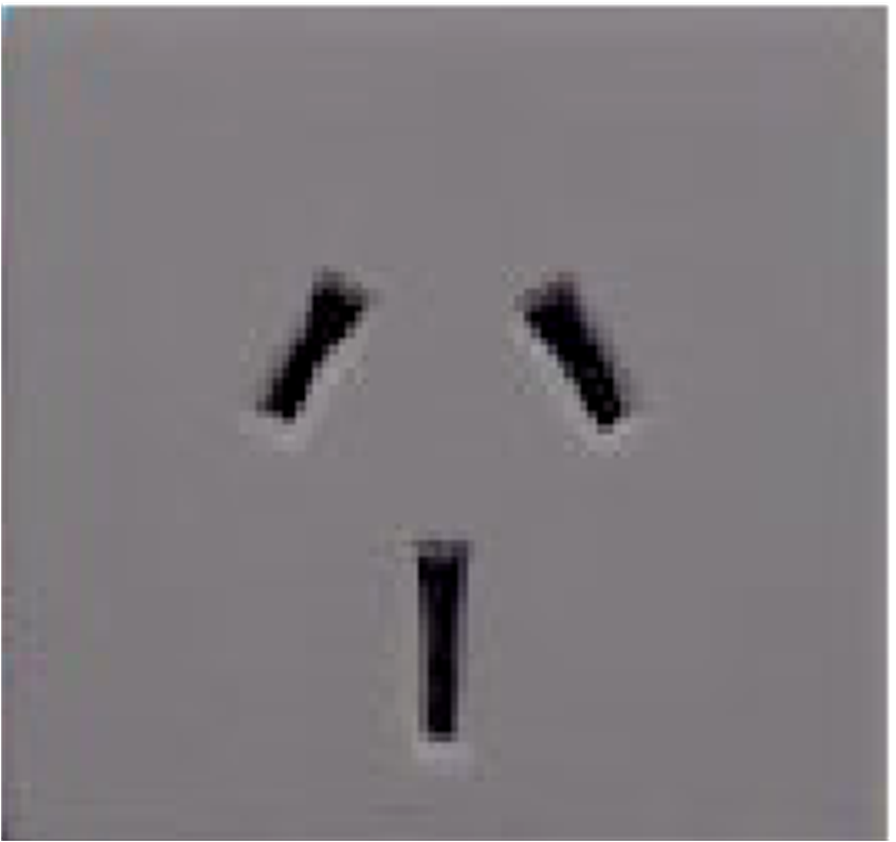

AU/NZ (AS/NZS 3112) | 230 V | ![]() |

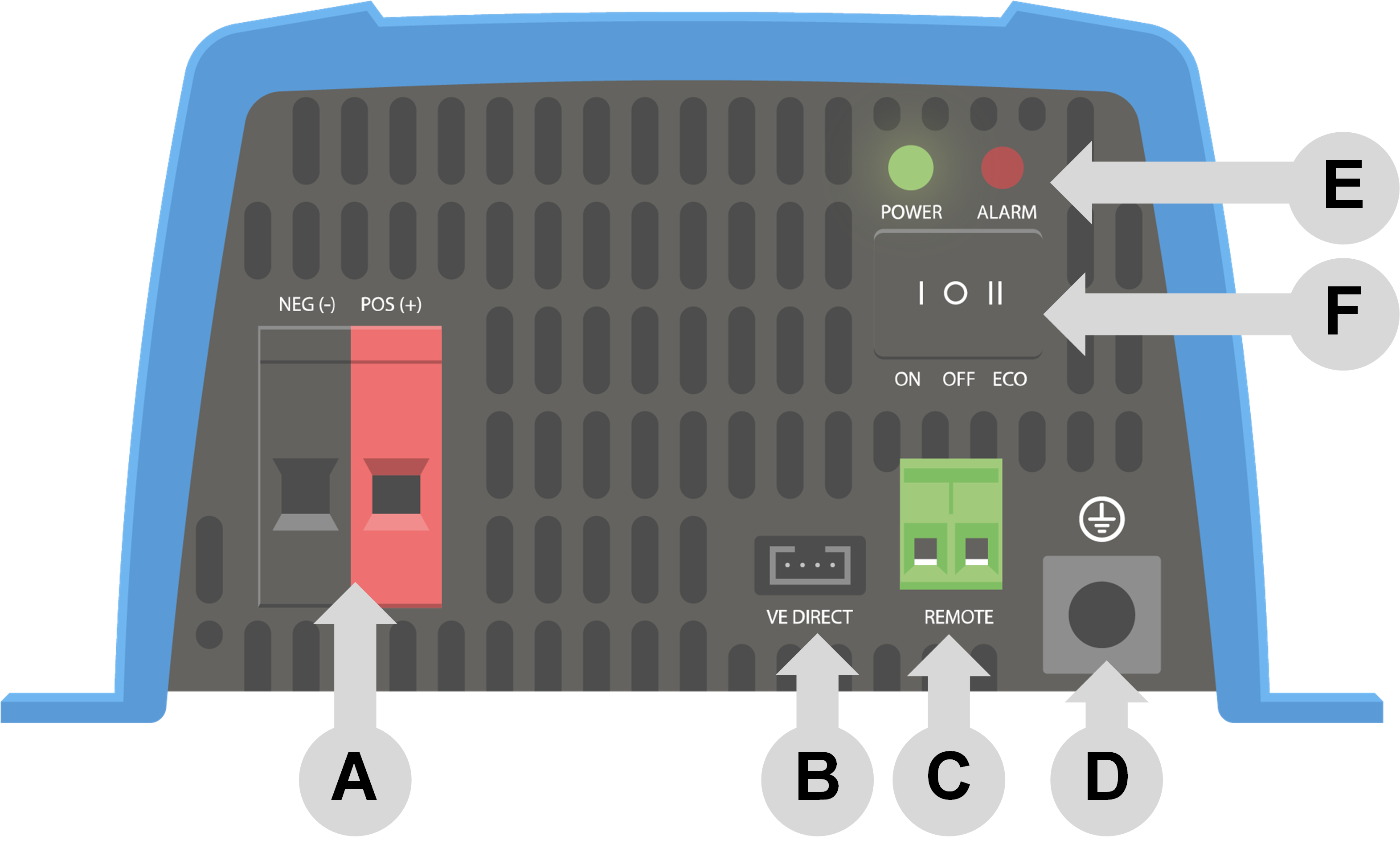

8.2. Prezentare conexiune

# | Descriere |
---|---|
A | Conexiuni baterie |
B | Conexiune VE.Direct |
C | Conexiune terminal pornire/oprire la distanță |
D | Conexiune împământare carcasă |
E | LED-uri |
F | Comutator ON/OFF/ECO (pornit/oprit/eco) |
8.3. Informații instalare conexiune nul la pământ
Conectarea ieșirii nul a invertorului la carcasă/pământ.
Ieșirea CA este izolată de intrarea CC și de carcasă. Reglementările locale pot impune un neutru adevărat. În acest caz, unul dintre firele de ieșire CA trebuie conectat la carcasă, iar carcasa trebuie conectată la o împământare de încredere. În interiorul invertorului, s-a asigurat un spațiu pentru conectarea neutrului la carcasă; mai jos găsiți modul de realizare a acestei conexiuni.
Asigurați-vă că deconectați bateria la conectarea nulului la împământarea de protecție (PE).
Un cablul PE intern, utilizat pentru a conecta nulul și carcasa, este acceptabil după îndepărtarea capacului din plastic. Este necesară o șurubelniță Torx T10 pentru a slăbi cele patru șuruburi care fixează capacul din plastic.
Pentru invertoare 250 VA, 375 VA și 500 VA:
Nul flotant

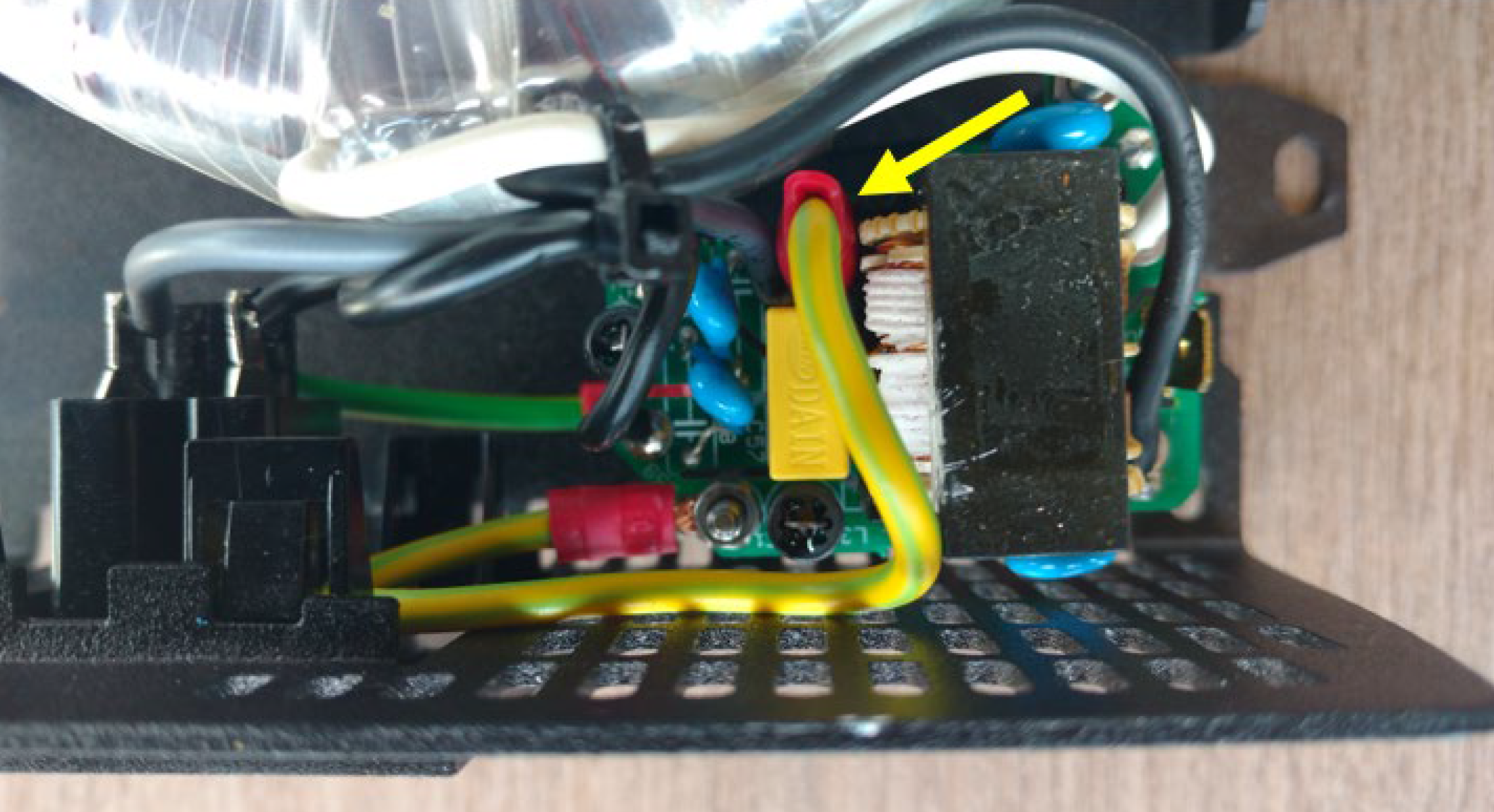

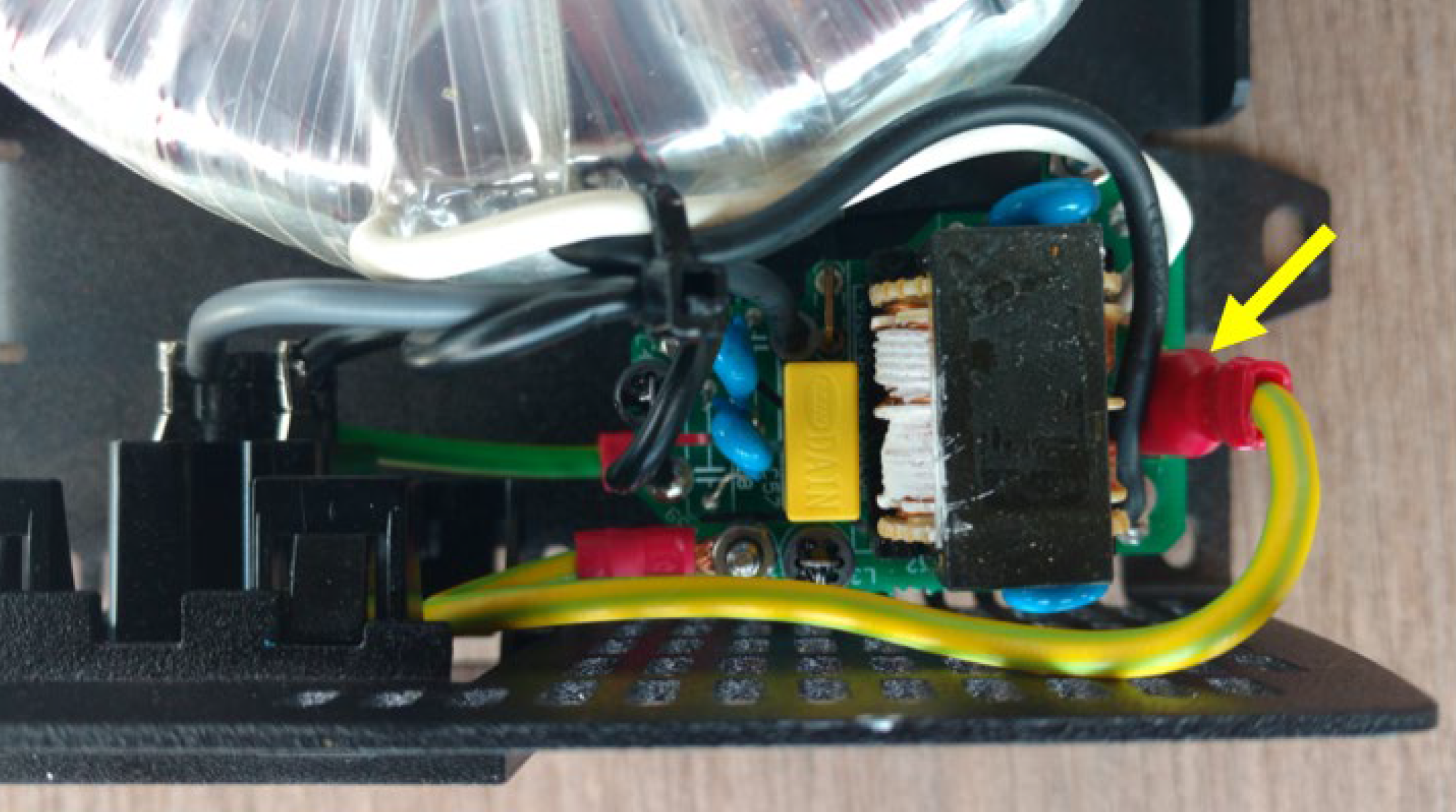

Poziția cablului PE (indicată de săgeată):
Nul conectat la împământare de protecție
Poziția cablului PE (indicată de săgeată):

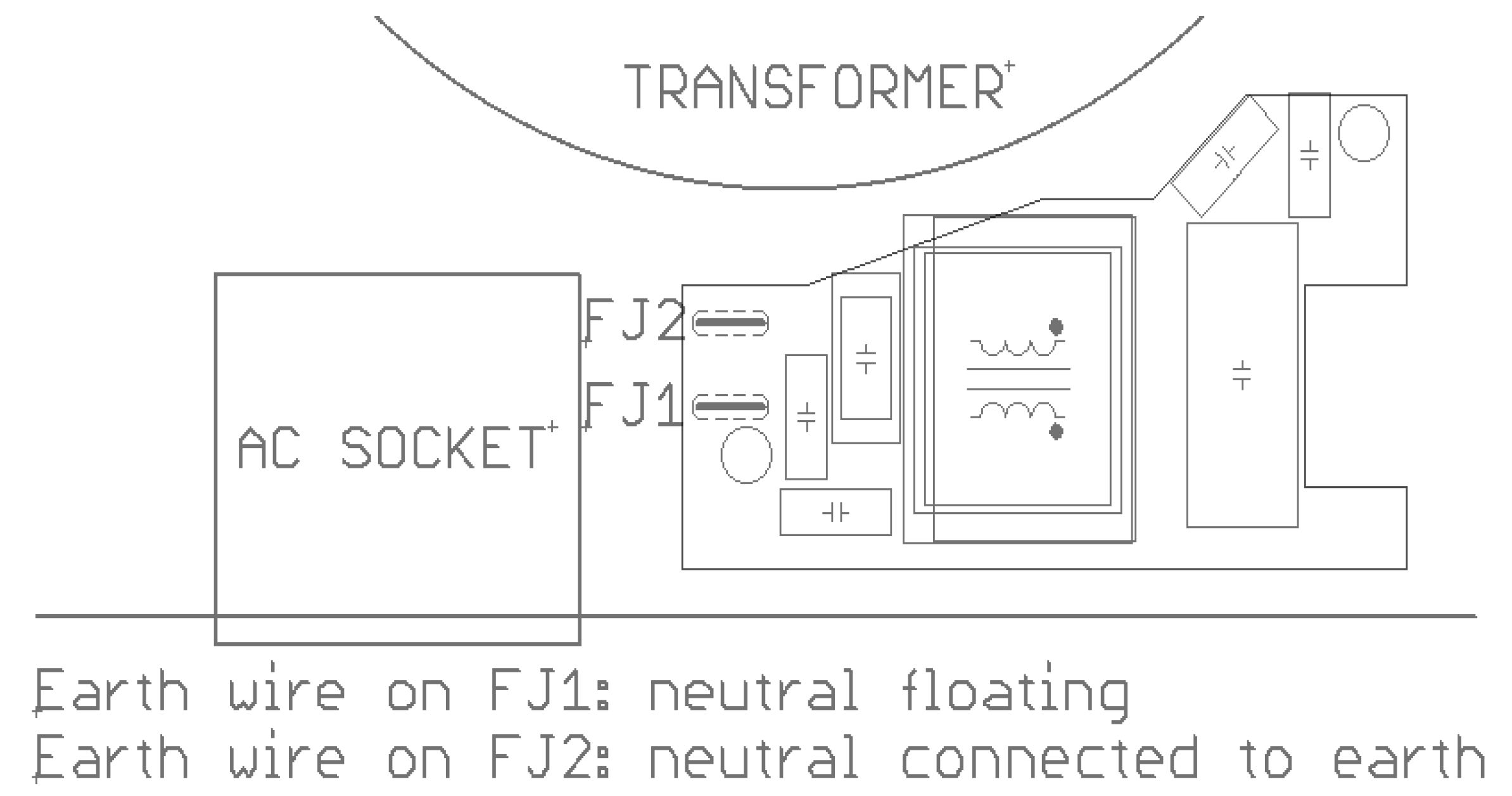

Cablu de împământare de la carcasă poate fi conectat fie la FJ1 (neutru flotant), fie la FJ2 (neutru conectat la împământare/carcasă). Etichetele FJ1 și FJ2 sunt imprimate pe placa de circuit. Poziția implicită este FJ1, adică neutru flotant.

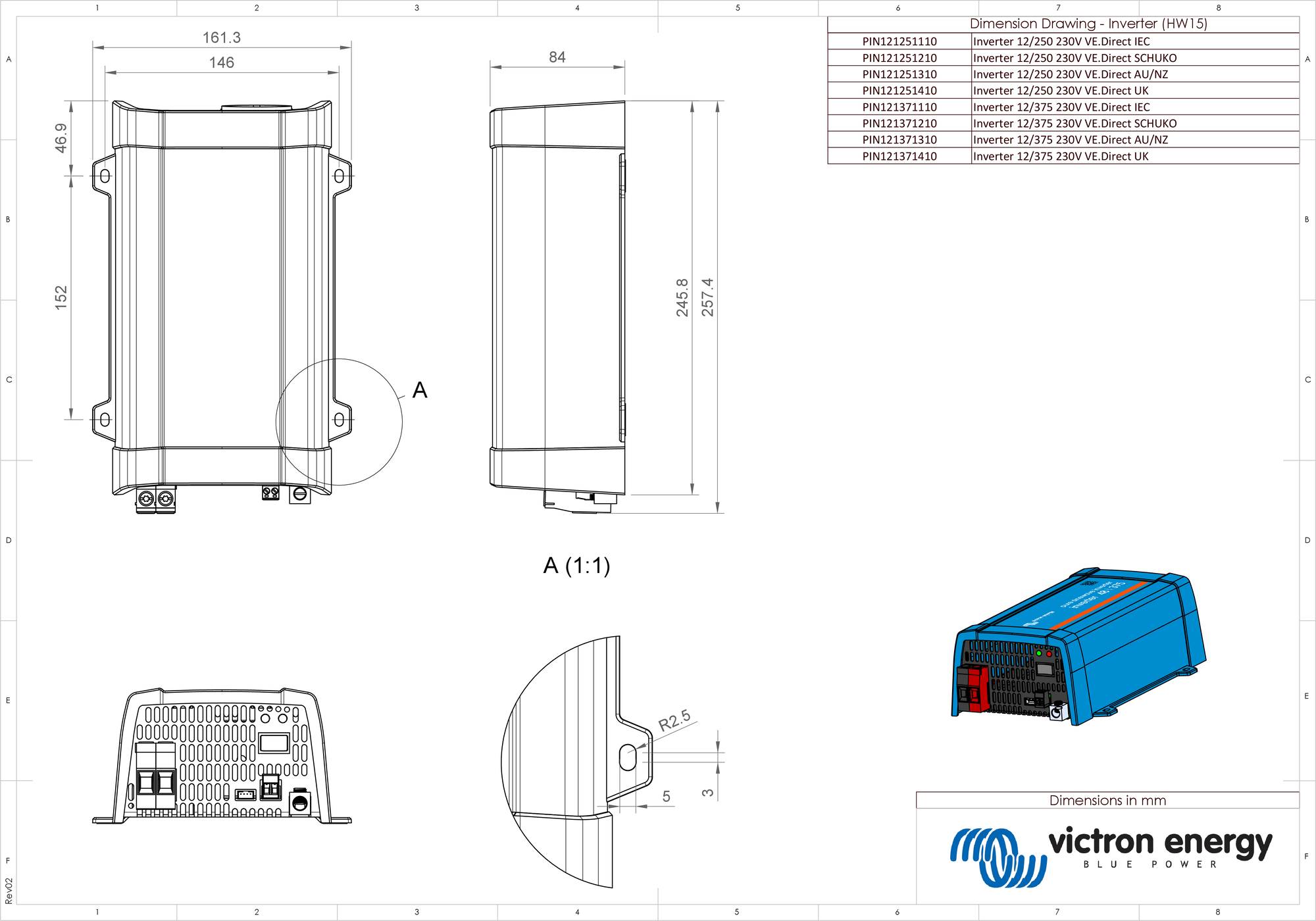

8.4. Dimensiuni model 250 VA și 375 VA

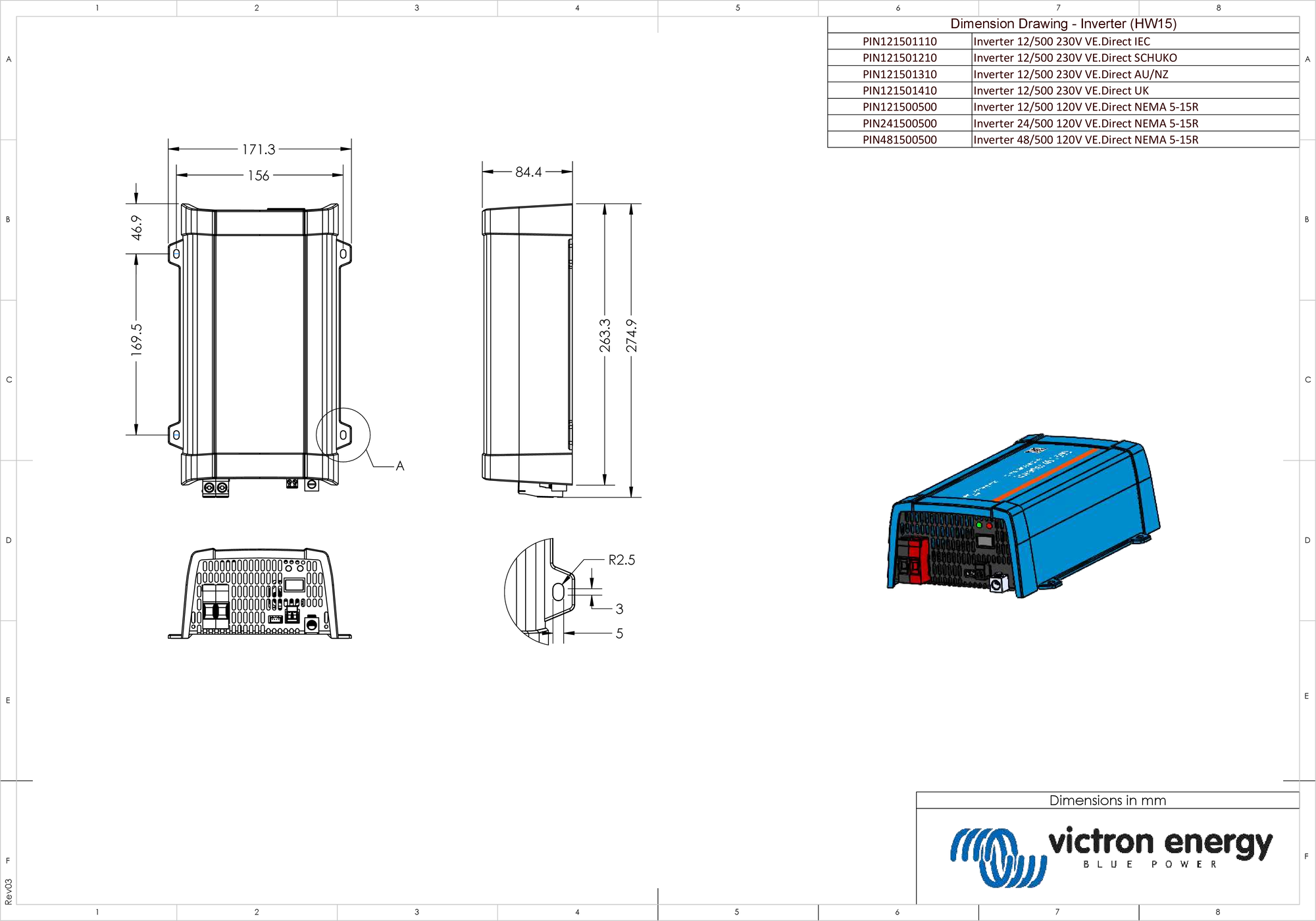

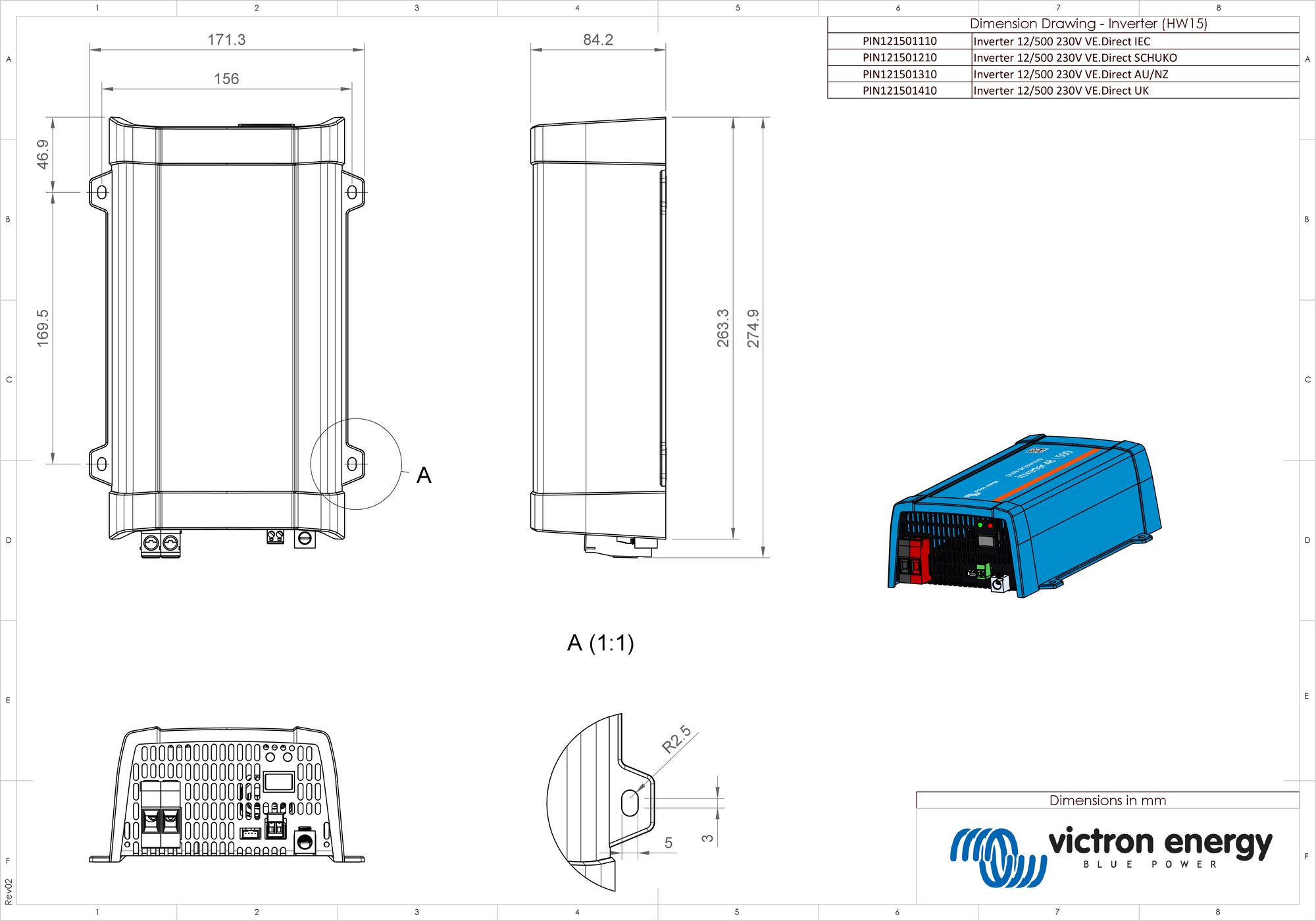

8.5. Dimensiuni model 500 VA

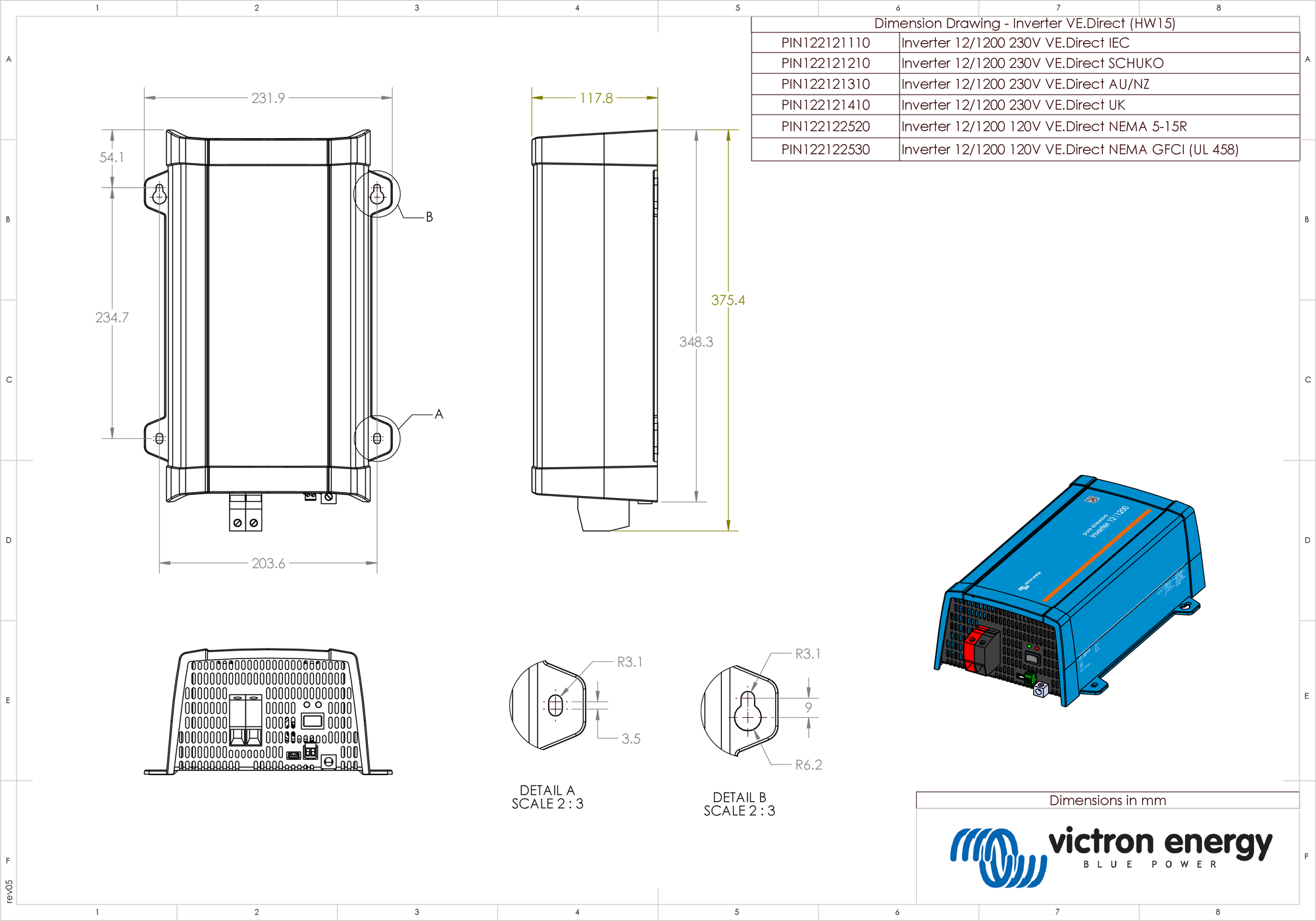

8.6. Dimensiuni model 1200 VA (12 V)

8.7. Dimensiuni Invertor 12/1600 230 V VE.Direct
