6. Робота
6.1. Інвертор
Інвертор можна увімкнути за допомогою таких способів:
Перемикач ON/OFF/ECO (увімк./вимк./ECO).
Застосунок VictronConnect.
Дистанційна клема з дротовою петлею.
Дистанційний перемикач, підключений до дистанційної клеми (опція).
Панель керування інвертором VE.Direct, підключена до дистанційної клеми (опція).
Пристрій GX та портал VRM (опція).
6.1.1. Режим ECO
Інвертор можна перевести в режим ECO за допомогою застосунку VictronConnect, перемикача ON/OFF/ECO .
Коли інвертор працює в режимі ECO, він зменшує споживання енергії в режимі без навантаження (очікування). Інвертор автоматично вимкнеться, щойно виявить, що навантаження не підключено. Потім він вмикатиметься на короткий час кожні 3 секунди, щоб виявити навантаження. Якщо вихідна потужність перевищує встановлений рівень, інвертор продовжить роботу.
Докладнішу інформацію про режим ECO див. у розділі Режим ECO та налаштування ECO.
6.2. Визначення світлодіодних індикаторів живлення та сигналу тривоги, пошук та усунення несправностей
 |

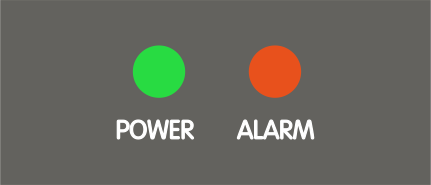

Світлодіоди | Індикація світлодіодів | Режим роботи | Пошук та усунення несправностей |
|---|---|---|---|

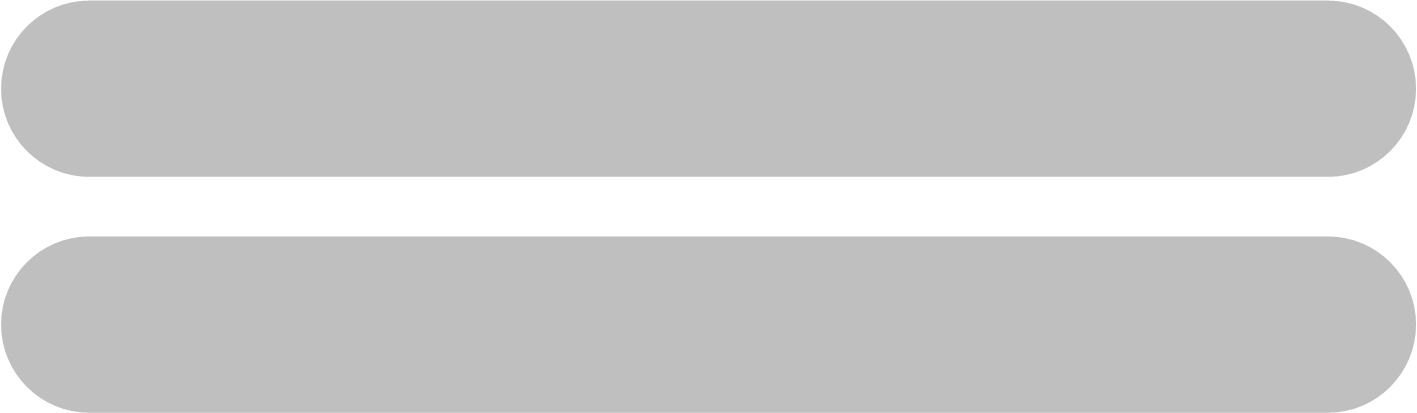

 | Зелений світлодіод живлення вимкнений. Червоний світлодіод сигналу тривоги вимкнений. | Інвертор вимкнений безпосередньо за допомогою дистанційного вимикача або інвертор не отримує живлення. | Перевірте перемикач ON/OFF/ECO: він повинен бути в положенні ON або ECO. Щоб перевірити, чи працює інвертор, переведіть перемикач у положення OFF (вимк.), а потім у положення ON (увімк.). Якщо не працює, перевірте таке:
|

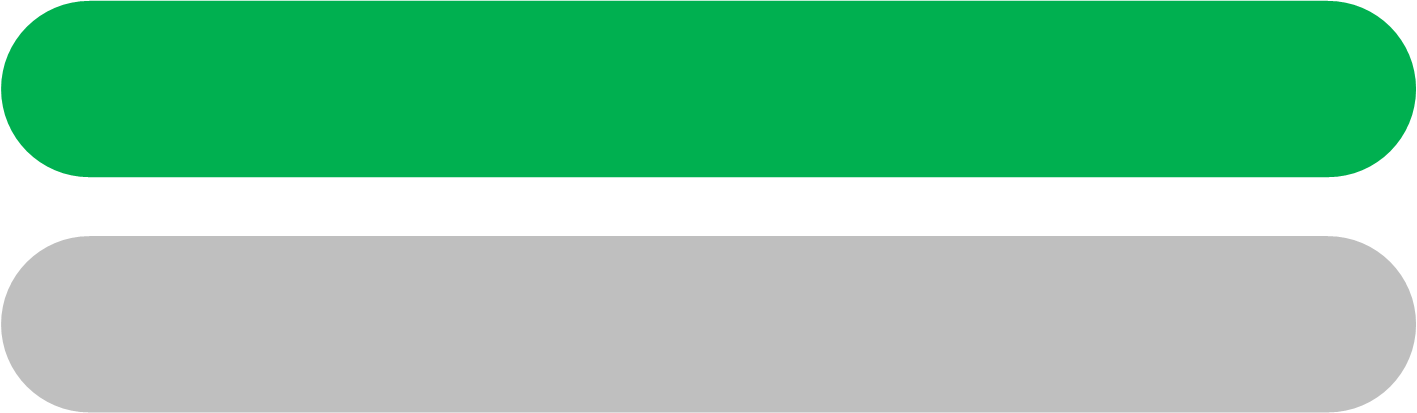

 | Зелений світлодіод живлення світиться. Червоний світлодіод сигналу тривоги вимкнений. | Інвертор увімкнено і він працює. | Н/З |

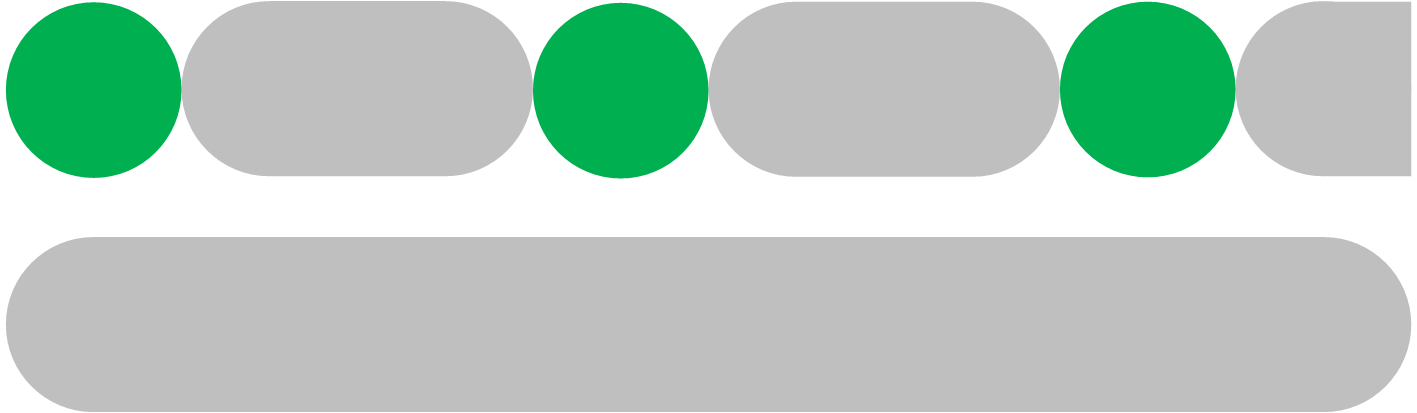

 | Зелений світлодіод живлення повільно блимає короткими імпульсами. Червоний світлодіод сигналу тривоги вимкнений. | Інвертор перейшов у режим ECO і знаходиться в стані «пошуку». Інакше кажучи, навантаження інвертора нижче, ніж значення параметра Wake up power (потужність увімкнення). Інвертор надсилає імпульс пошуку через рівні проміжки часу, щоб перевірити, чи підключено навантаження, чи воно ввімкнене. | Якщо інвертор продовжує вмикатися та вимикатися, коли підключене навантаження, навантаження, ймовірно, занадто мале порівняно з фактичними налаштуваннями режиму ECO. Збільште навантаження або змініть налаштування функції wake up power (потужність увімкнення). |

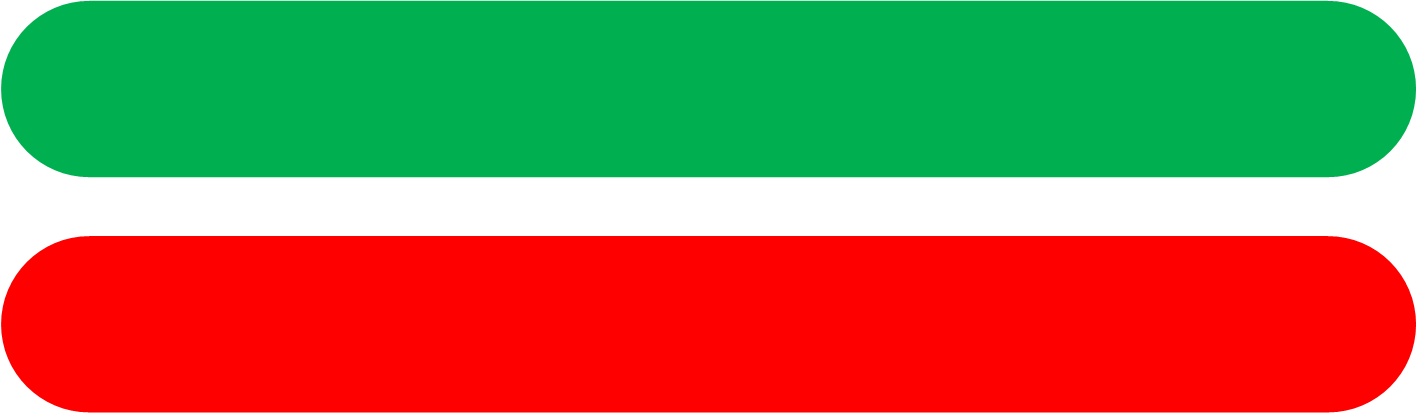

 | Зелений світлодіод живлення світиться. Червоний світлодіод сигналу тривоги світиться. | Попередження про перевантаження. Інвертор сигналізує, що навантаження змінного струму перевищує номінальне значення інвертора і що якщо ця ситуація триватиме, інвертор вимкнеться через сигнал перевантаження | Зменште навантаження змінного струму |

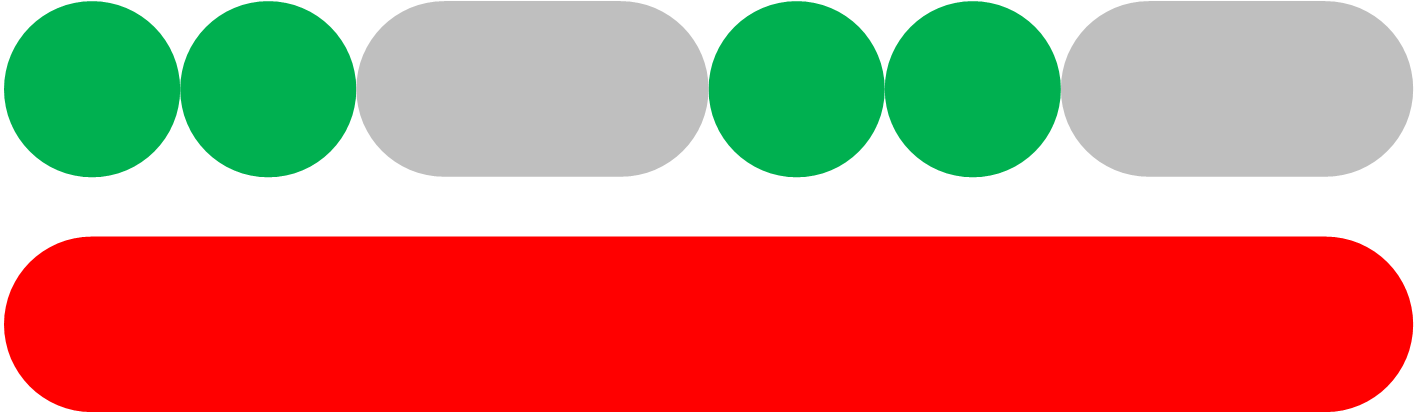

 | Зелений світлодіод живлення блимає швидким подвійним імпульсом. Червоний світлодіод сигналу тривоги світиться. | Сигнал тривоги через перевантаження. Інвертор вимкнувся через тривале перевантаження і більше не буде автоматично перезапускатися. | Усуньте причину перевантаження, а потім перезапустіть інвертор, вимкнувши його і знову увімкнувши. Більш детальну інформацію див. у розділі Захист та автоматичний перезапуск. |

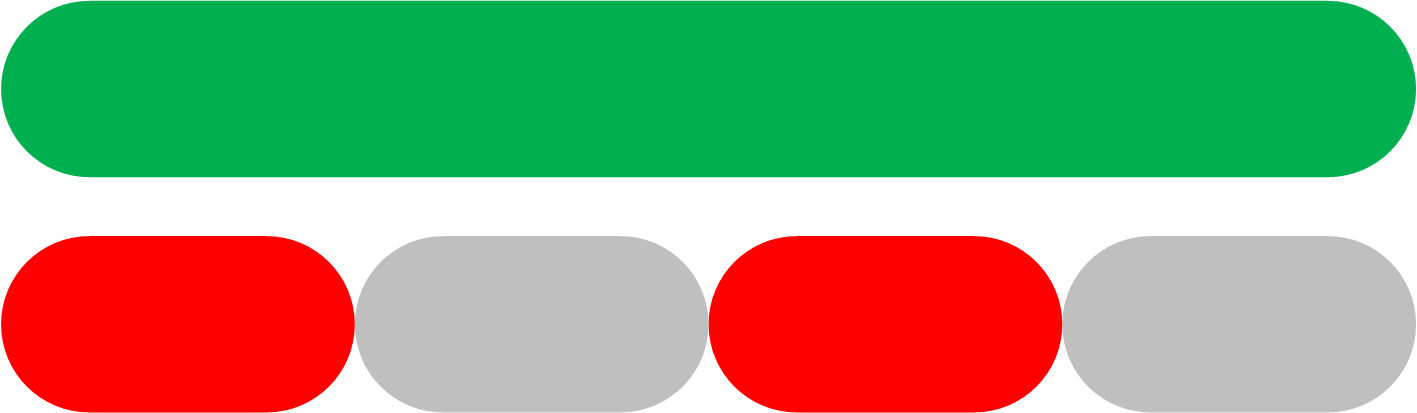

 | Зелений світлодіод живлення світиться. Червоний світлодіод сигналу тривоги повільно блимає. | Попередження про низьку напругу батареї. Напруга батареї впала нижче рівня напруги Low battery alarm (Сигнал тривоги про низький заряд батареї). Якщо напруга батареї впаде ще більше, інвертор вимкнеться з сигналом Low battery voltage alarm (Сигнал тривоги про низьку напругу батареї). | Зарядіть батарею і/або вимкніть навантаження змінного струму. Також перевірте, чи всі з’єднання кабелів батареї затягнуті. Чи достатня товщина кабелів батареї, чи заряджена батарея і чи вона працює належним чином? |

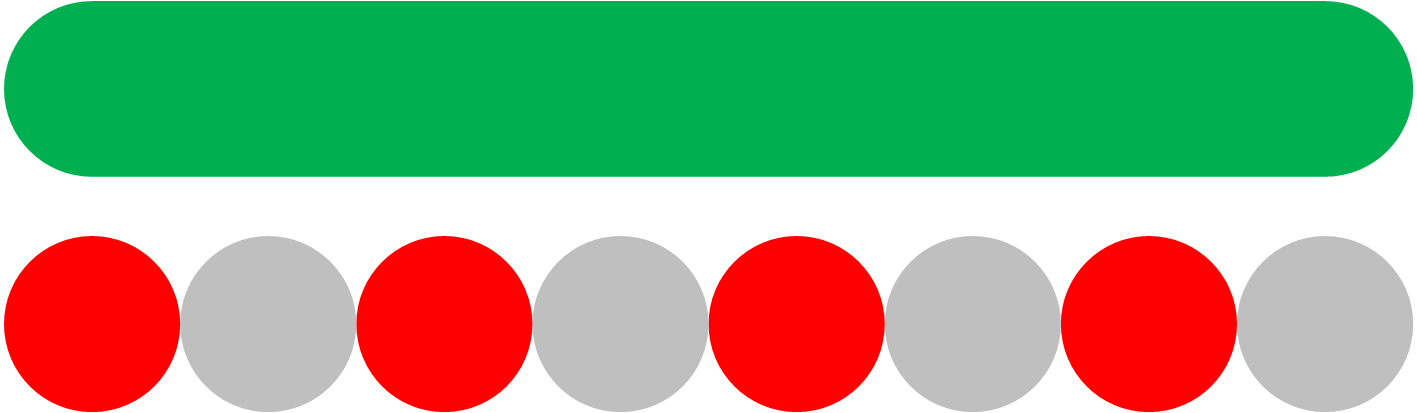

 | Зелений світлодіод живлення світиться. Червоний світлодіод сигналу тривоги швидко блимає. | Попередження про високу напругу батареї. Напруга батареї занадто висока. Якщо напруга батареї продовжить зростати, інвертор вимкнеться з сигналом High battery voltage alarm (Сигнал тривоги про високу напругу батареї). | Зменште вхідну напругу постійного струму, перевірте, чи правильна напруга батареї та чи правильно підключено батарею. Також перевірте, чи немає несправних або неправильних зарядних пристроїв або обладнання з несправним регулятором заряду. |

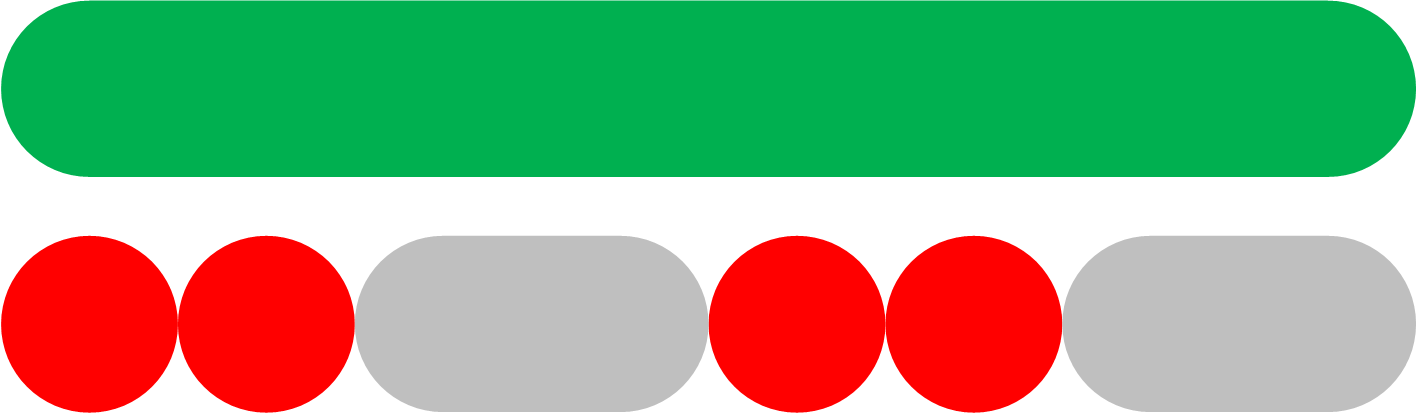

 | Зелений світлодіод живлення світиться. Червоний світлодіод живлення блимає швидким подвійним імпульсом. | Попередження про високу температуру. Внутрішня температура занадто висока. Якщо температура продовжить підвищуватися, інвертор вимкнеться з сигналом High temperature alarm (Сигнал тривоги про високу температуру). | Зменште навантаження змінного струму і/або перенесіть інвертор у краще провітрюване місце. |

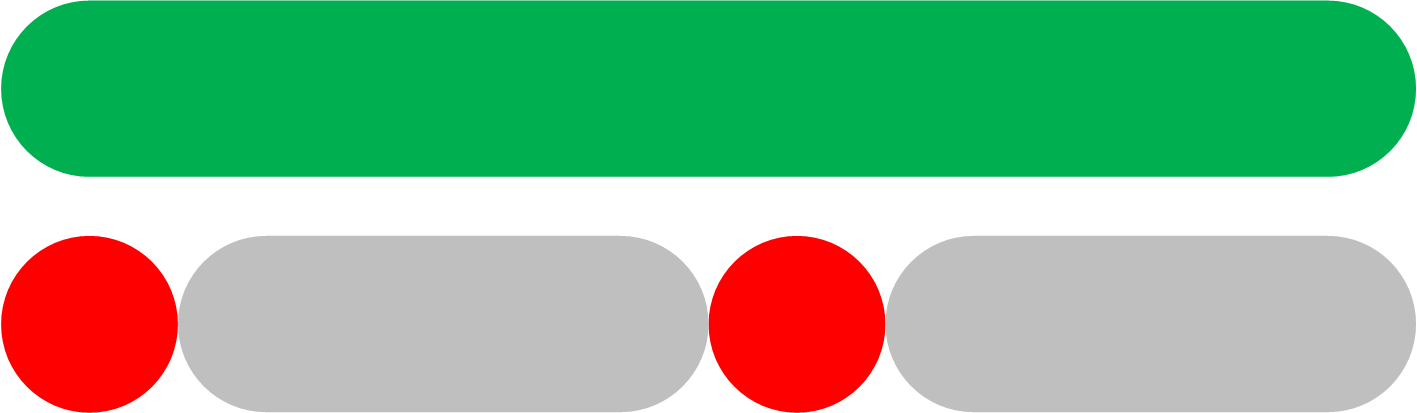

 | Зелений світлодіод живлення світиться. Червоний світлодіод сигналу тривоги блимає одним швидким імпульсом через довші проміжки часу. | Попередження про високий рівень пульсацій постійного струму. Постійна напруга має занадто високий рівень пульсацій. Якщо пульсація напруги збільшиться ще більше, інвертор вимкнеться з сигналом High DC ripple alarm (Висока пульсація постійного струму). | Перевірте, чи всі з’єднання кабелів батареї затягнуті. Чи достатня товщина кабелів батареї? Пульсація постійного струму пов’язана з падінням напруги на кабелях батареї. Більш детальну інформацію про пульсації постійного струму та способи їх запобігання див. у посібнику Wiring Unlimited. |

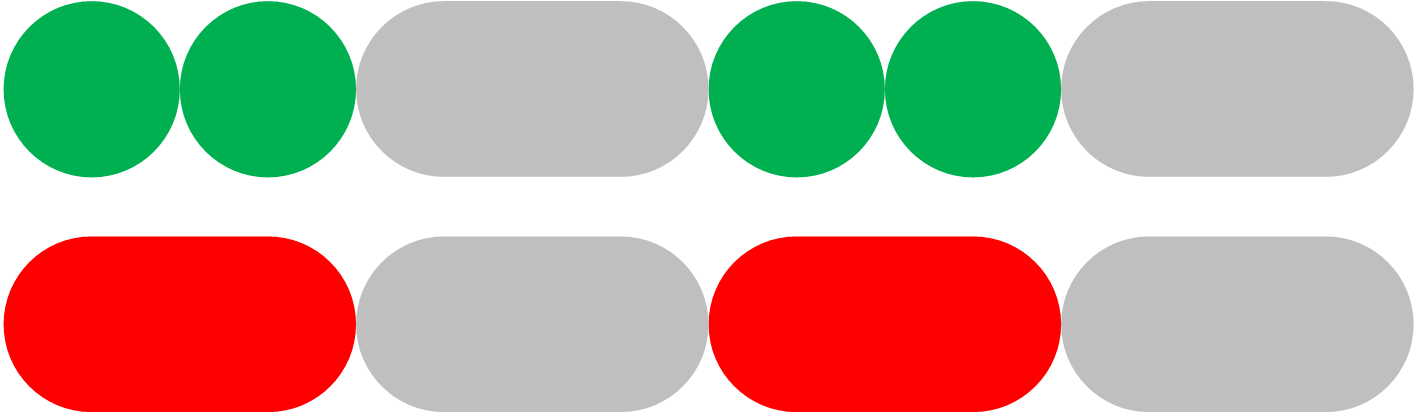

 | Зелений світлодіод живлення блимає швидким подвійним імпульсом. Червоний світлодіод сигналу тривоги повільно блимає. | Сигнал тривоги через низьку напругу батареї. Інвертор вимкнувся через низьку напругу батареї. | Щоб перезапустити інвертор, зарядіть батарею або вимкніть інвертор, а потім знову увімкніть його. Перевірте напругу батареї на клемах батареї інвертора. Також перевірте запобіжники постійного струму, кабелі та кабельні з’єднання. Більш детальну інформацію див. у розділі Захист та автоматичний перезапуск. |

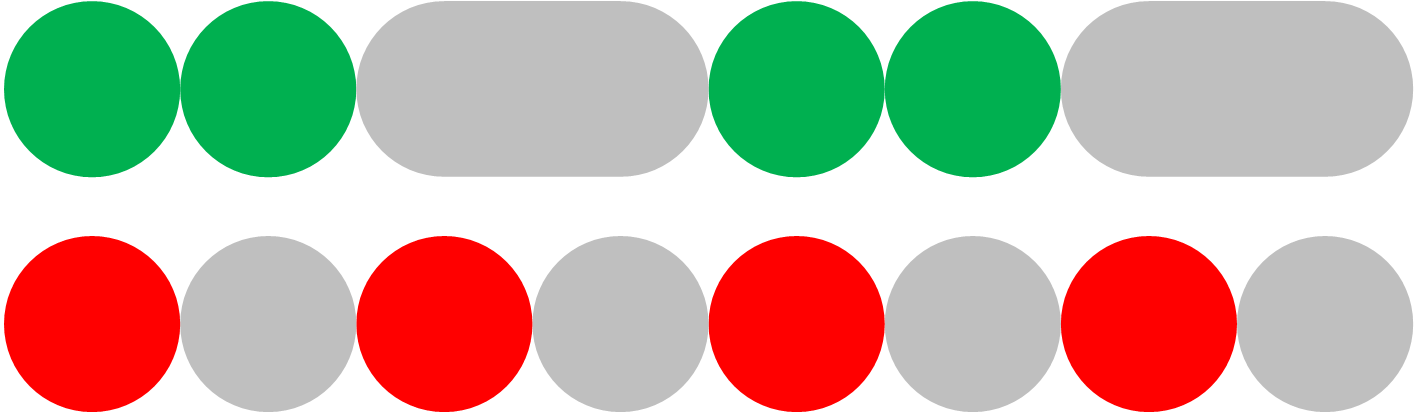

 | Зелений світлодіод живлення блимає швидким подвійним імпульсом. Червоний світлодіод сигналу тривоги швидко блимає. | Сигнал тривоги через високу напругу батареї. Інвертор вимкнувся через високу напругу батареї. | Зменште вхідну напругу постійного струму, перевірте, чи правильна напруга батареї та чи правильно підключено батарею. Також перевірте, чи немає несправних або неправильних зарядних пристроїв або обладнання з несправним регулятором заряду. Інвертор автоматично увімкнеться, коли напруга батареї знизиться до прийнятного рівня. Більш детальну інформацію див. у розділі Захист та автоматичний перезапуск. |

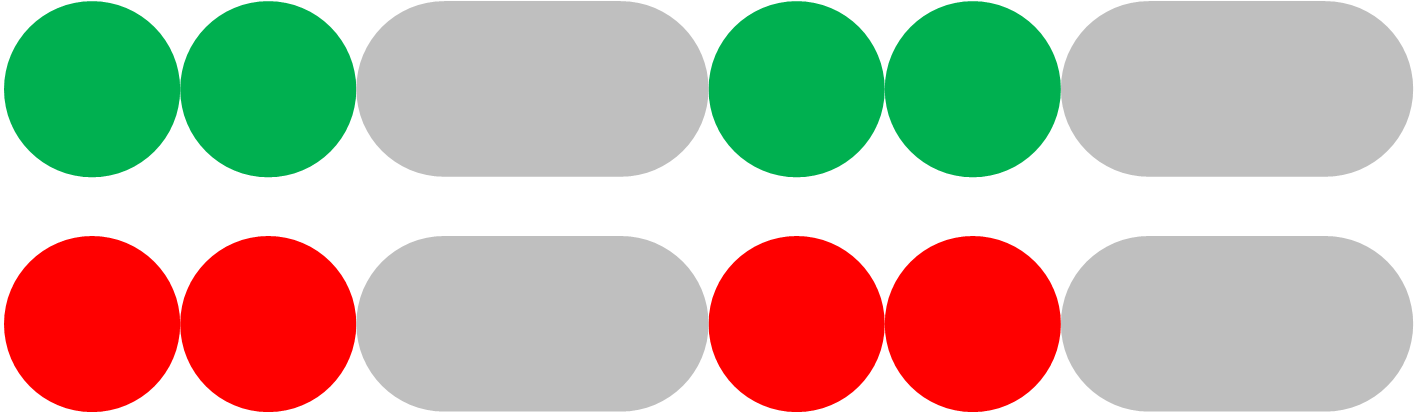

 | Зелений світлодіод живлення блимає швидким подвійним імпульсом. Червоний світлодіод живлення блимає швидким подвійним імпульсом. | Сигнал тривоги через високу температуру. Інвертор вимкнувся через високу температуру. | Зачекайте, поки інвертор охолоне. Інвертор автоматично увімкнеться, коли його внутрішня температура знизиться до прийнятного рівня. Перевірте умови навколо інвертора: чи можна поліпшити вентиляцію або перемістити інвертор у більш прохолодне місце? Більш детальну інформацію див. у розділі Захист та автоматичний перезапуск. |

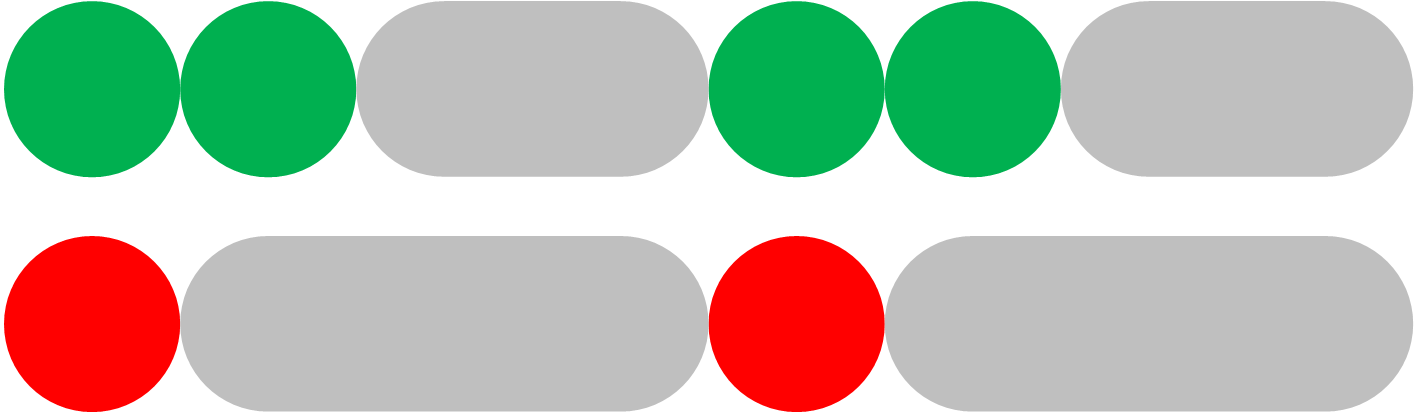

 | Зелений світлодіод живлення блимає швидким подвійним імпульсом. Червоний світлодіод сигналу тривоги блимає одним швидким імпульсом через довші проміжки часу. | Сигнал тривоги через пульсації постійного струму. Інвертор вимкнувся через високі пульсації постійного струму. | Перевірте, чи всі з’єднання кабелів батареї затягнуті. Чи достатня товщина кабелів батареї? Пульсація постійного струму пов’язана з падінням напруги на кабелях батареї. Більш детальну інформацію про пульсації постійного струму та способи їх запобігання див. у посібнику Wiring Unlimited. Щоб перезапустити інвертор, вимкніть його, а потім знову увімкніть. Більш детальну інформацію див. у розділі Захист та автоматичний перезапуск. |

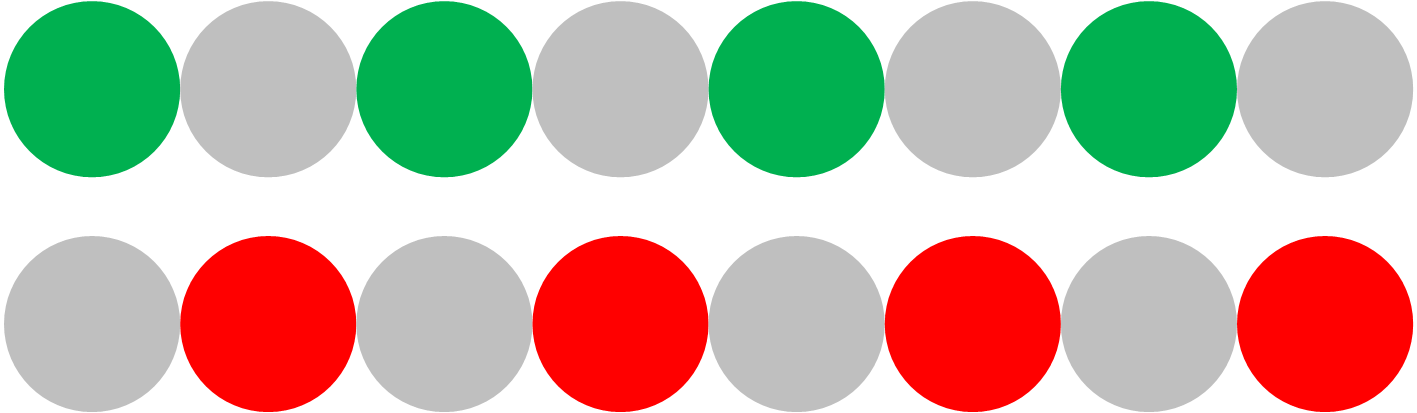

 | Зелений світлодіод живлення та червоний світлодіод сигналу тривоги швидко блимають по черзі. | Оновлення прошивки активовано. | Дочекайтесь завершення оновлення. Якщо не вдалося оновити прошивку, повторіть спробу. |

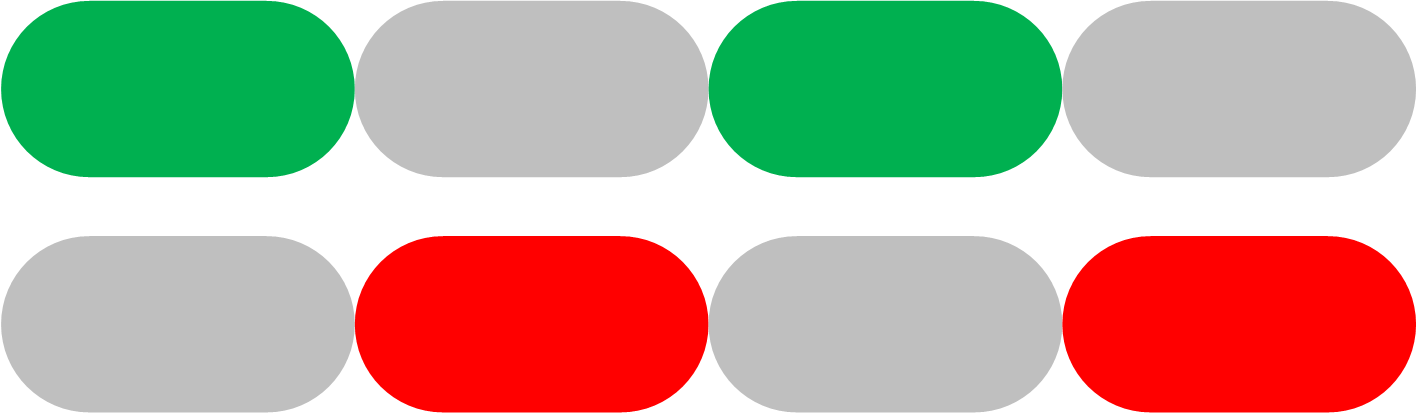

 | Зелений світлодіод живлення та червоний світлодіод сигналу тривоги повільно блимають по черзі. | Помилка калібрування або параметра. | Зверніться до постачальника продукції Victron для отримання технічної підтримки. |
6.3. Захист та автоматичний перезапуск
Перевантаження
Деякі навантаження, як-от двигуни або насоси, під час запуску споживають великий пусковий струм. У таких випадках пусковий струм може перевищити рівень струму, що викликає спрацьовування інвертора. У цьому випадку вихідна напруга змінного струму швидко знизиться, щоб обмежити вихідний струм інвертора. Якщо рівень струму перевантаження постійно перевищується, інвертор вимкнеться, зачекає 30 секунд, а потім знову запуститься.
Після трьох перезапусків, за якими протягом 30 секунд після перезапуску відбувається ще одне перевантаження, інвертор вимкнеться і залишиться вимкненим. Світлодіоди сигналізують про вимкнення через надмірне навантаження. Щоб перезапустити інвертор, вимкніть його, а потім знову увімкніть.
Низька напруга батареї (регулюється)
Інвертор вимкнеться, коли вхідна напруга постійного струму впаде нижче параметра Low battery shutdown (Вимкнення за низького заряду батареї). Світлодіоди сигналізують про вимкнення через низький заряд батареї. Інвертор автоматично перезапуститься щонайменше через 30 секунд, коли напруга батареї перевищить значення параметра Low battery restart (Перезапуск за низького заряду батареї).
Після трьох перезапусків, а потім ще одного вимкнення через низький заряд батареї протягом 30 секунд після перезапуску, інвертор вимкнеться і залишиться вимкненим. Світлодіоди сигналізують про вимкнення через низький заряд батареї. Щоб перезапустити інвертор, вимкніть його, а потім знову увімкніть. Як варіант, зарядіть батарею. Інвертор автоматично перезапуститься, якщо напруга батареї протягом щонайменше 30 секунд перевищуватиме значення параметра Charge detect (Виявлення заряду).
Див. розділ Технічні характеристики щодо стандартних рівнів вимкнення та перезапуску за низького заряду батареї. Рівні можна налаштувати в застосунку VictronConnect.
Крім того, можна реалізувати динамічне відсікання за низького заряду батареї. Більш детальну інформацію див. у розділі Динамічне відключення.
Висока напруга батареї
Інвертор вимкнеться, коли вхідна напруга постійного струму буде занадто високою. Світлодіоди сигналізують про вимкнення через високий заряд батареї. Інвертор буде чекати 30 секунд і відновить роботу тільки тоді, коли напруга батареї знизиться до прийнятного рівня.
Перевірте, чи не пошкоджені зарядні пристрої, генератори або сонячні зарядні пристрої, підключені до батареї.
Висока температура
Інвертор вимкнеться, якщо виявить занадто високу внутрішню температуру. Світлодіоди сигналізують про вимкнення через високу температуру. Інвертор буде чекати 30 секунд і відновить роботу тільки тоді, коли температура знизиться до прийнятного рівня.
Сигнали тривоги про високу температуру зазвичай спричинені занадто високою температурою навколишнього середовища, часто в поєднанні з високим навантаженням інвертора. Перевірте, чи приміщення, в якому використовується інвертор, добре провітрюється, чи, можливо, навіть оснащене кондиціонером.
Високі пульсації постійного струму
Інвертор вимкнеться, якщо виявить занадто високі пульсації постійного струму. Світлодіоди сигналізують про вимкнення через високі пульсації постійного струму. Інвертор зачекає 30 секунд, а потім знову почне роботу. Якщо після трьох перезапусків напруга пульсацій постійного струму все ще занадто висока, інвертор вимкнеться і не буде намагатися перезапуститися знову. Щоб перезапустити інвертор, вимкніть його, а потім знову увімкніть.
Високий рівень пульсацій постійного струму зазвичай спричинений нещільним з’єднанням кабелів постійного струму та/або занадто тонкою проводкою постійного струму. Щоб скинути або запобігти виникненню сигналу тривоги про пульсації, перевірте проводку між батареєю та інвертором. Перевірте, чи дроти мають рекомендовану товщину, чи всі з’єднання затягнуті належним чином і чи справні запобіжники та ізолятори батареї. Більш детальну інформацію про пульсації постійного струму див. у посібнику Wiring Unlimited.
Постійні високі пульсації постійного струму скорочують термін служби інвертора.
6.4. Моніторинг за допомогою застосунку VictronConnect
Для моніторингу інвертора можна використовувати застосунок VictronConnect.
 |
Застосунок VictronConnect.
Інформацію про підключення див. в розділі Застосунок VictronConnect та/або в посібнику VictronConnect, який можна знайти на сторінці інформації про застосунок VictronConnect.
Застосунок VictronConnect відображатиме таку інформацію:
Навантаження інвертора у відсотках від номінальної потужності інвертора.
Вихідна напруга змінного струму.
Напруга батареї.
Робочий стан.
Попередження або повідомлення про тривогу *.
*) Зверніть увагу, що застосунок не працює у фоновому режимі. Це означає, що якщо застосунок не активний на передньому плані, то не надсилатиме сповіщення або попередження на ваш телефон.
6.5. Моніторинг за допомогою пристрою GX, GlobalLink та порталу VRM
Інвертор можна підключити до пристрою GX, наприклад Cerbo GX або Color Control GX. Після підключення пристрій GX покаже інвертор на екрані огляду системи та в списку пристроїв. Пристрій GX також відображатиме повідомлення у разі виникнення попереджень або сигналів тривоги інвертора.

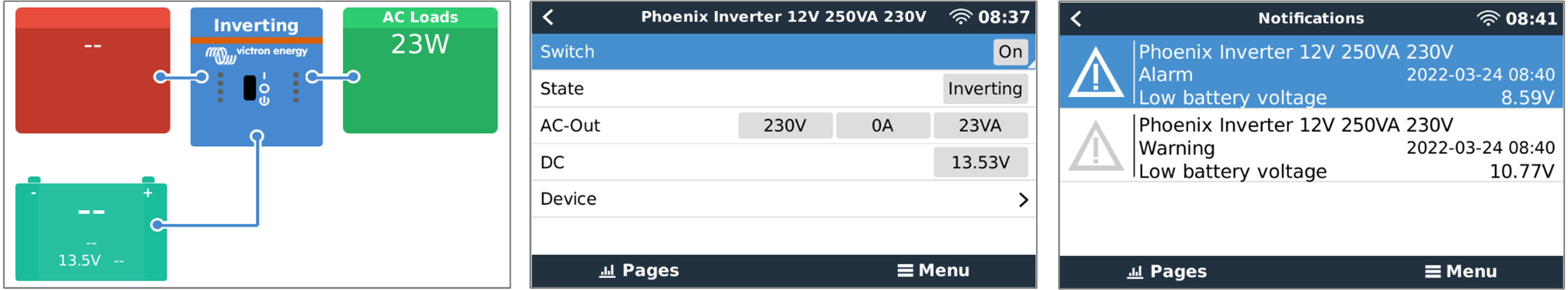

Приклад екранів GX зліва направо: екран системи, екран інвертора та повідомлення про тривогу.
Якщо пристрій GX підключено до Інтернету, інвертор можна дистанційно контролювати через портал VRM. Для отримання додаткової інформації про портал VRM див. сторінку VRM — інформація про дистанційний моніторинг.
Крім того, інвертор можна підключити до GlobalLink 520, а потім дистанційно контролювати через портал VRM.
