7. Apéndice
7.1. Descripción de las conexiones
 |

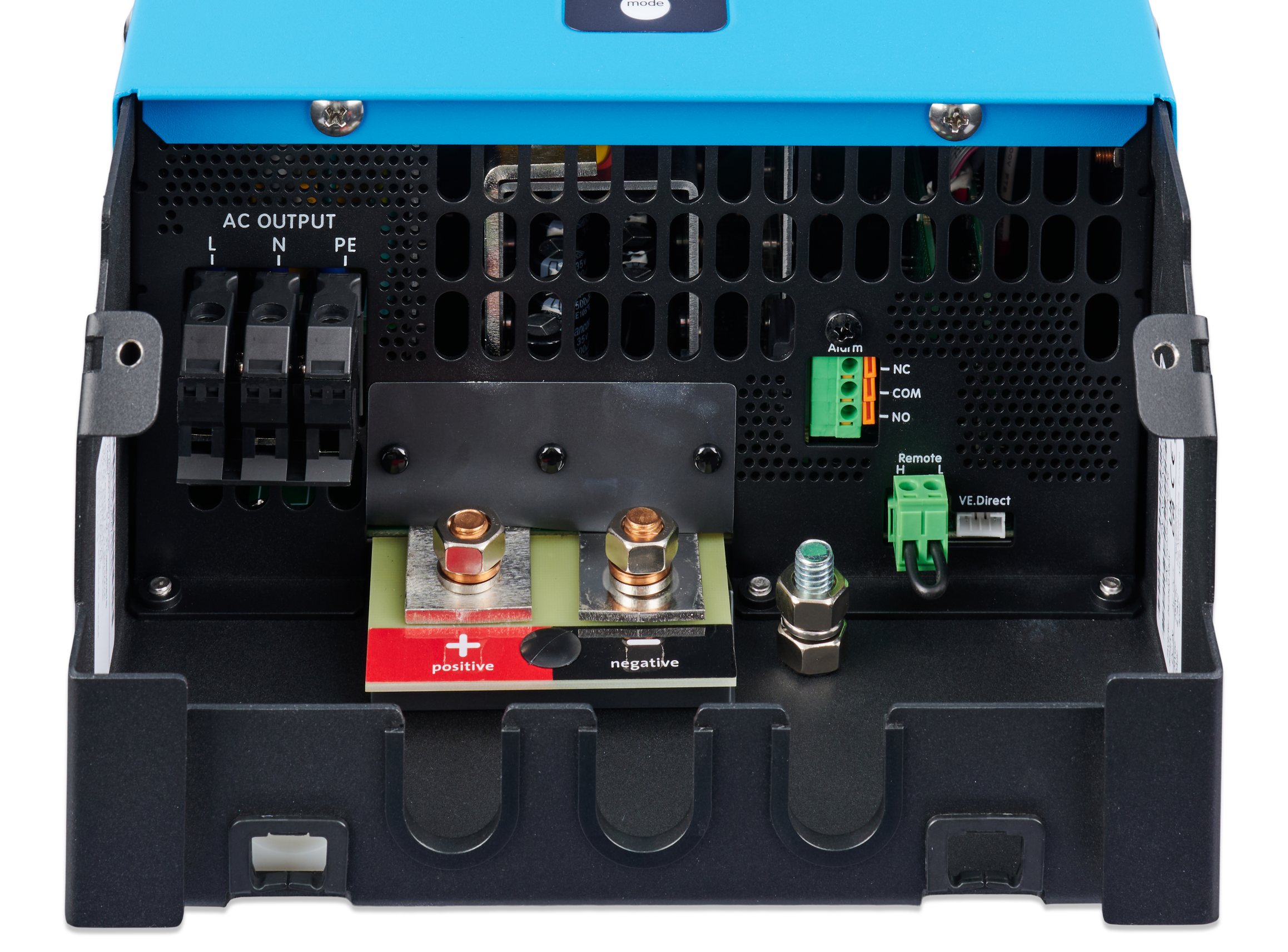

[en] Connections 2k5 model
 |
Conexiones modelo 3000 VA

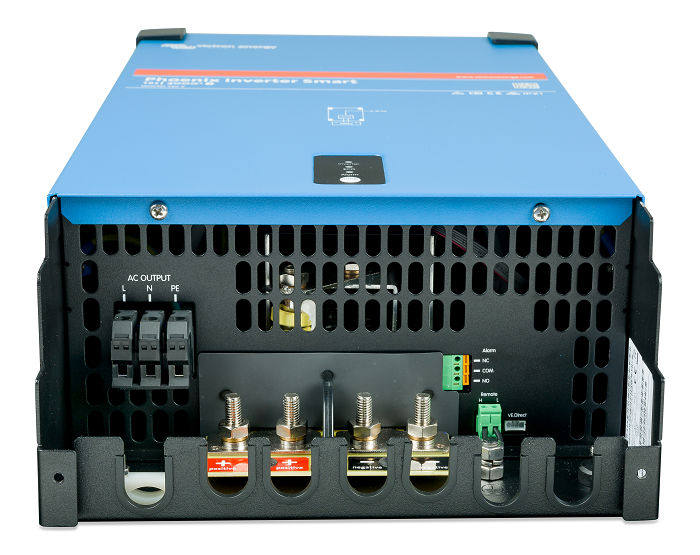

[en] Connections 4k model
 |

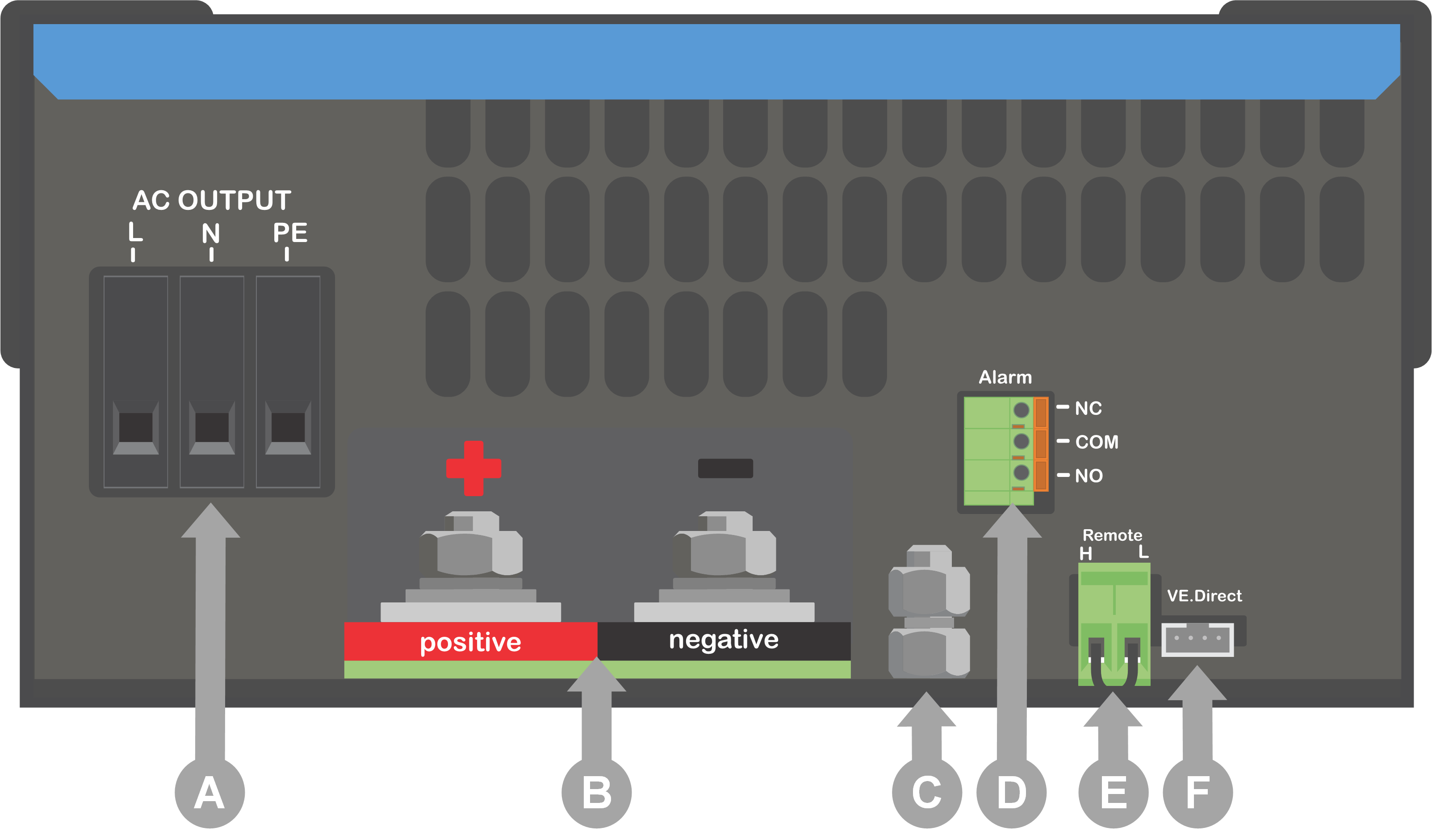

# | Conector | Nombres de los terminales |
|---|---|---|
A | Salida CA | L (fase), N (neutro), PE (tierra) |
B | Batería | + (positivo), - (negativo) |
C | [en] GND | [en] Chassis grounding lug |
D | Alarma (relé programable) | NO, COM, NC |
E | Remoto | H, L |
F | VE.Direct | VE.Direct |
7.2. Información de instalación de puesta a tierra flotante para modelos de 1600 VA y 2000 VA
El cable de puesta a tierra “G“ conecta el neutro de salida a tierra. Debe reposicionarse en una conexión ficticia si se necesita una salida flotante.
Cuando se obtiene una salida flotante, la lectura de corriente sin carga puede mostrar una descompensación de en torno a 100 - 50 mA. Tenga también en cuenta que el GFCI (o RCCB) no funcionará correctamente.

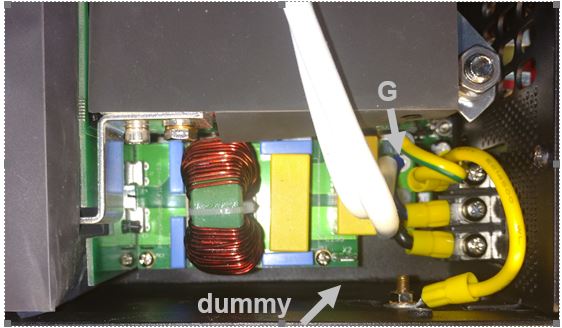

[en] The image on the right applies to the 2k5 model. |
|

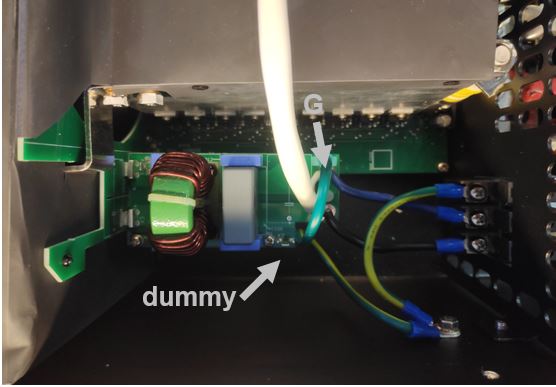

[en] The image on the right applies to the 4k model. |
|

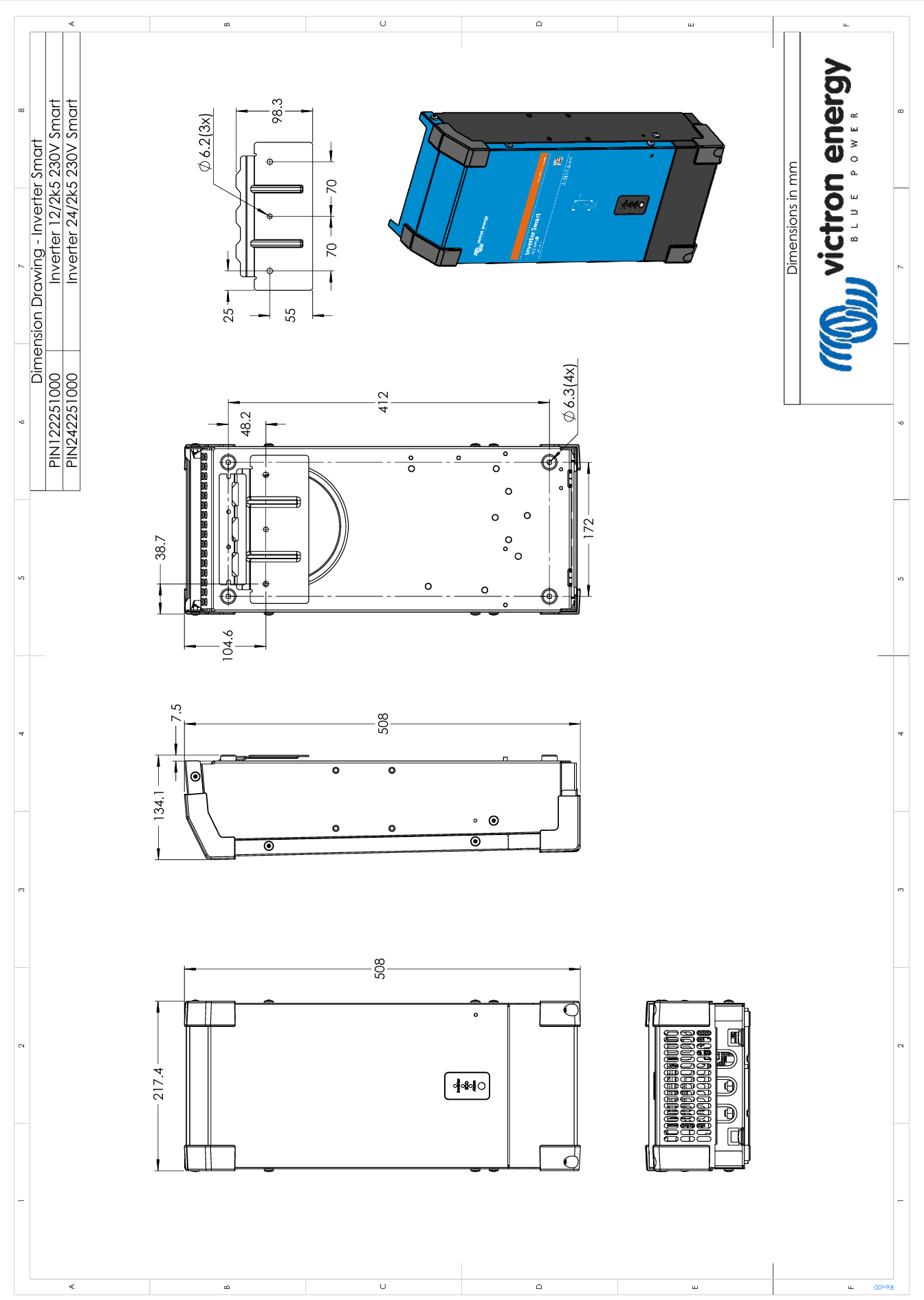

7.3. [en] Dimensions - 2k5 model

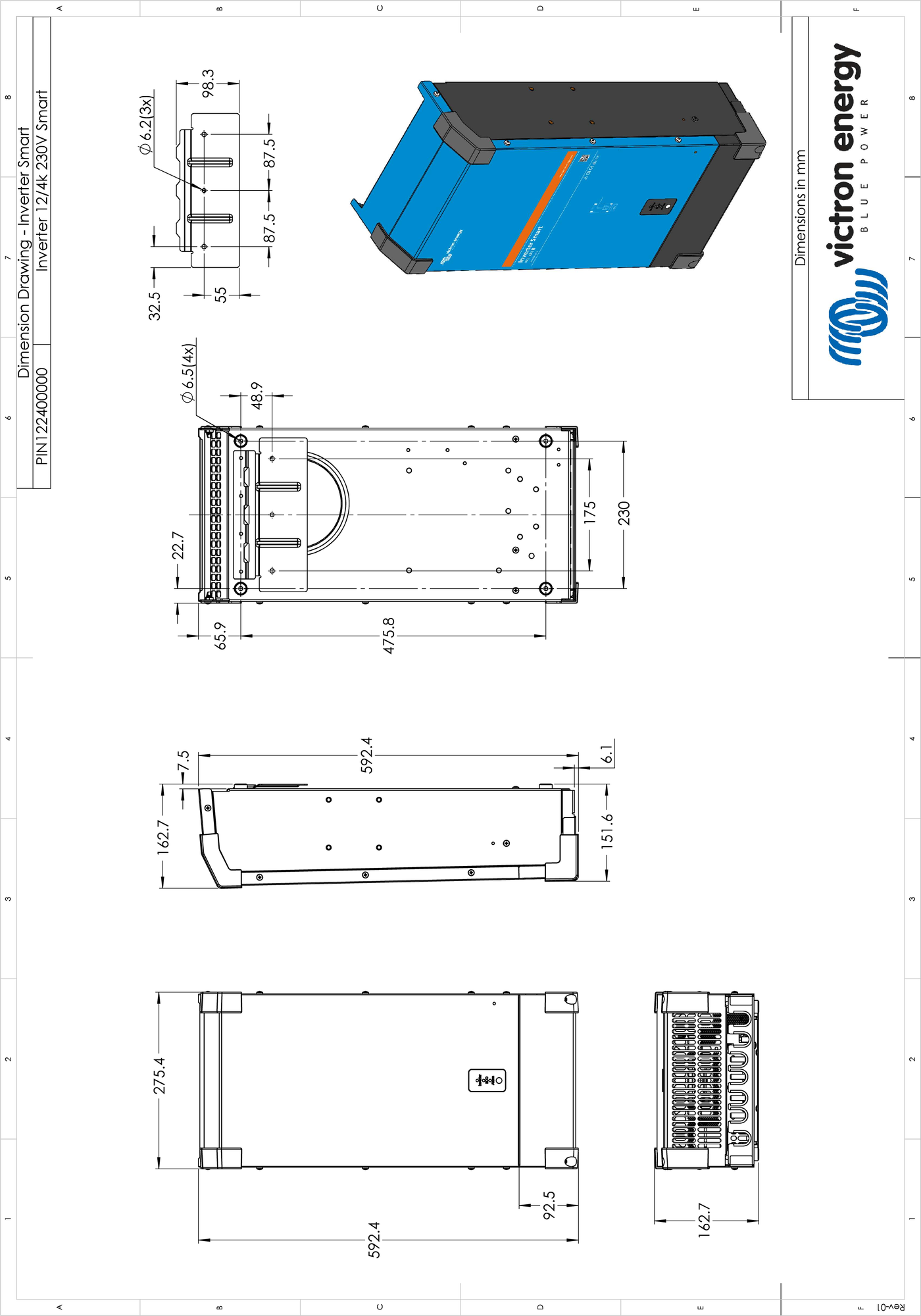

7.4. [en] Dimensions - 4k model (12V)

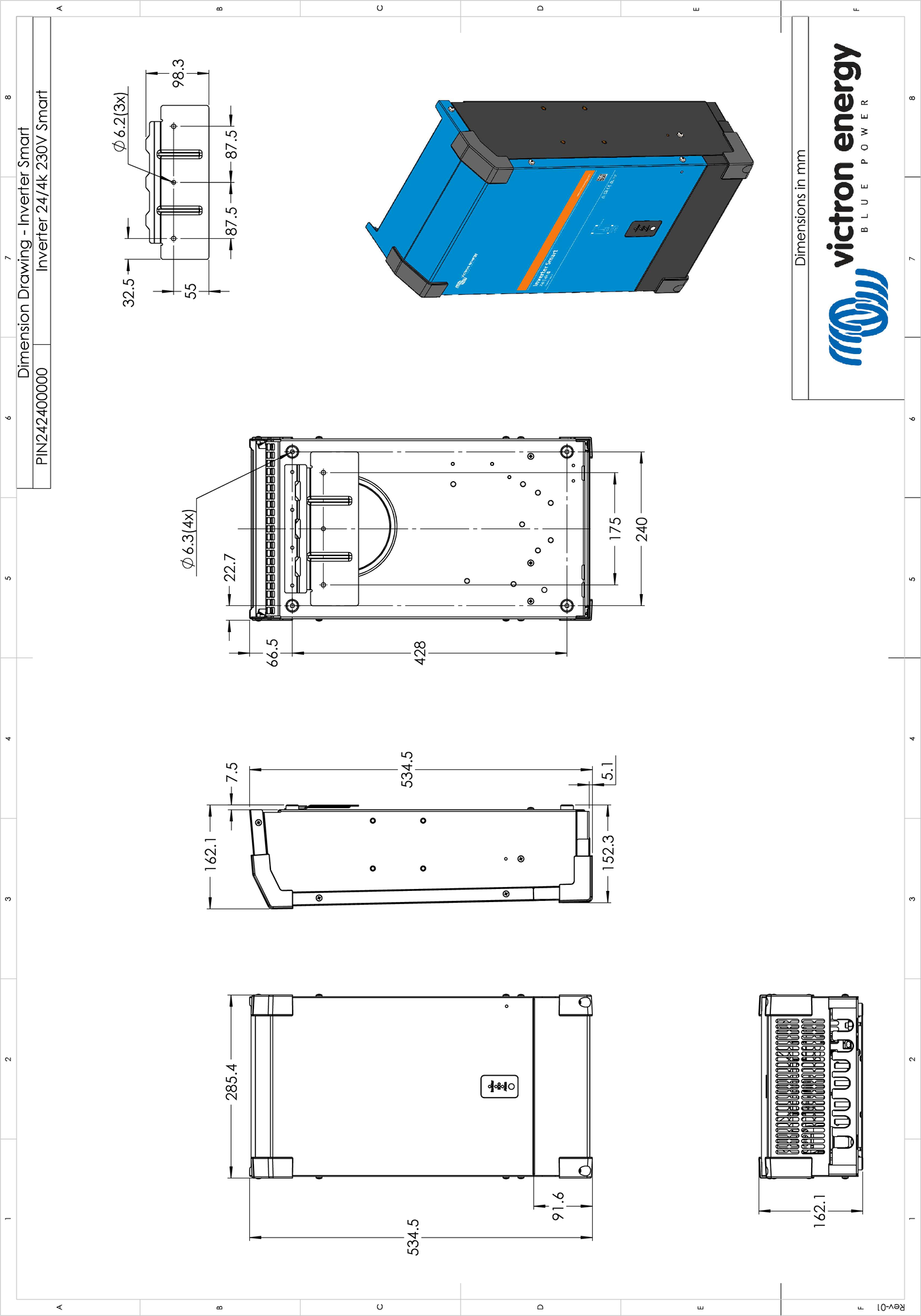

7.5. [en] Dimensions - 4k model (24V)
