8. Dati tecnici.
8.1. Specifiche tecniche
VM-3P75CT | REL200300100 |
|---|---|
INGRESSI DI TENSIONE | |
Collegamento della tensione | Diretto |
Tensione nominale L-N | da 85 a 265 VCA |
Tensione nominale L-L | da 150 a 460 VCA |
Frequenza | 50/60 Hz |
INGRESSI DI CORRENTE | |
Collegamento della corrente | Tramite trasformatori di corrente (inclusi - lunghezza del cavo 640 mm) |
Corrente nominale | 75 A |
COMUNICAZIONE | |
Porta di comunicazione VE.Can | Due connettori RJ45 (terminatori VE.Can inclusi) |
Porta di comunicazione Ethernet | Un connettore RJ45, Modbus UDP |
Frequenza di aggiornamento | 100 ms |
ALIMENTAZIONE | |
Tipo | Autoalimentazione tramite L1-N |
Interruttore o interruttore automatico | Necessario per un dispositivo di disconnessione - non incluso |
Fusibile esterno [1] | Necessario nel conduttore di neutro - 500 mA, non incluso |
Consumo | 1,45 W / 3,1 VA |
Frequenza | 50/60 Hz |
CARCASSA | |
Materiale e colore | Policarbonato, blu (RAL5012) |
Collegamento della tensione | Morsetti a vite 0,25 - 1,5 mm2 (24 - 16 AWG) |
Collegamento del trasformatore di corrente | Morsetti a vite collegabili (inclusi) |
Categoria protezione | IP20 |
Peso | 370 g (compreso l'imballaggio) |
Dimensioni | 90 x 71 x 59 mm (3,5 x 2,8 x 2,3 pollici) |
DATI AMBIENTALI | |
Uso interno/esterno | Solo per interni |
Temperatura di esercizio | Da -10 a +55 °C |
Temperatura di stoccaggio | Da -20 a +70 °C |
Umidità relativa | < 90 % senza condensa |
Altitudine | 2000 m (6562 piedi) |
Fluttuazioni della tensione di rete | ±0,1 Un |
Categoria di sovratensione | Cat. III |
Grado di contaminazione | 2 |
NORMATIVE | |
Sicurezza | EN-IEC 61010-1 |
[1] Può essere omesso se come dispositivo di isolamento si utilizza un interruttore automatico con fusibile da 500 mA. | |

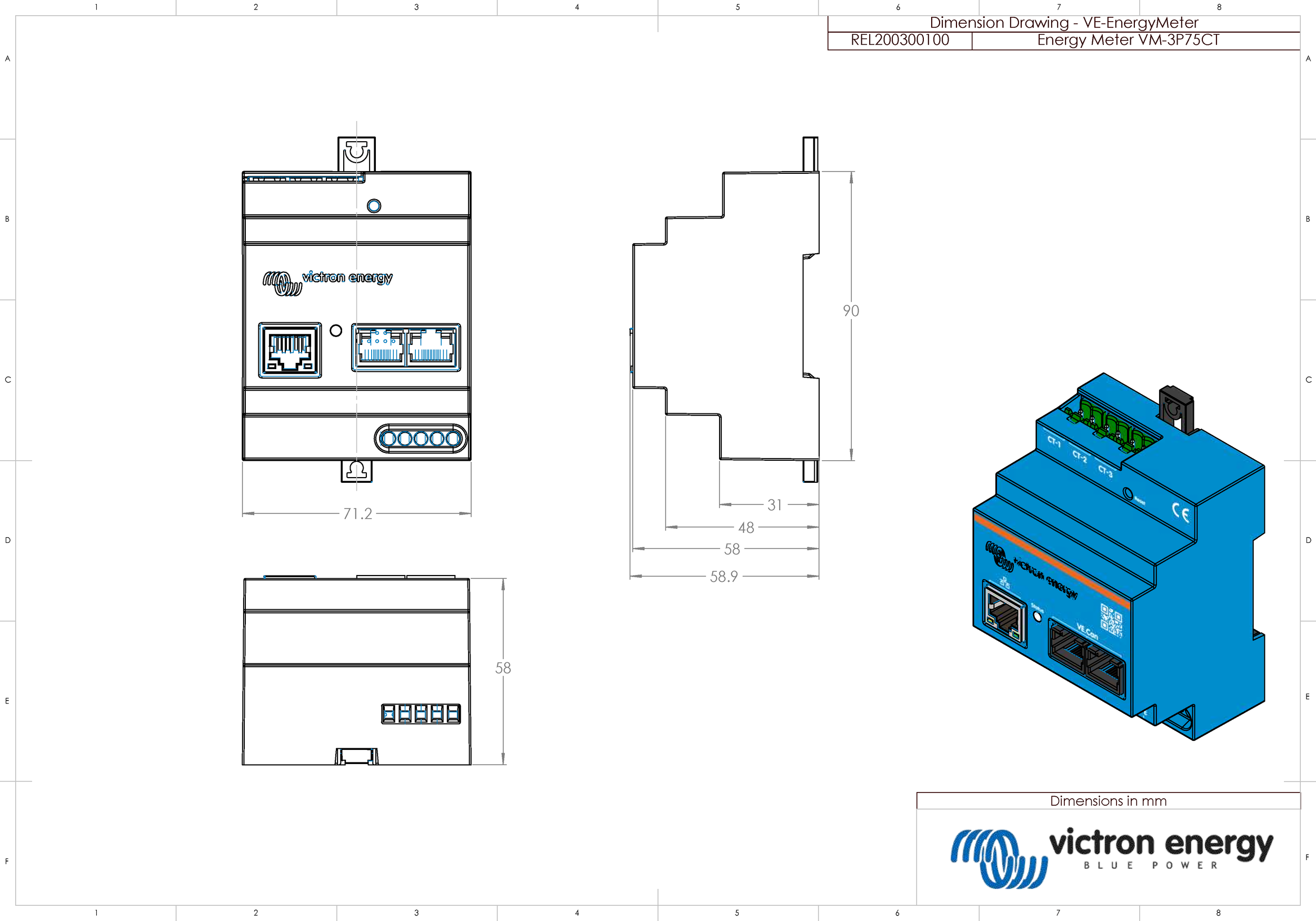

8.2. Misure carcassa
